Prise RJ45 : comparatif des câbles à choisir

Une prise RJ45 ne garantit pas, à elle seule, un bon réseau. Elle n’est que le point visible d’un ensemble plus large : câble, coffret de communication, connecteurs, brassage, switch, box internet et test final.

C’est pour cela que deux prises identiques en façade peuvent donner des résultats très différents. L’une peut tenir un réseau Gigabit proprement, l’autre peut limiter le débit, couper par intermittence ou ne fonctionner que sur une partie des paires.

Ce guide compare les câbles à choisir pour une prise RJ45 domestique : Cat 6, Cat 6A, grade 2 TV, grade 3 TV, UTP, FTP, S/FTP, cordons de brassage et erreurs de pose. Il complète les guides sur les prises électriques, le tableau électrique, la rénovation électrique et les prises connectées et USB-C.

Prise RJ45, câble Ethernet et grade : ne pas tout mélanger

Dans le langage courant, on parle souvent de “prise RJ45” pour désigner tout le réseau mural. Techniquement, la prise n’est qu’un connecteur. Le câble derrière le mur et le matériel de brassage déterminent une grande partie des performances.

Une installation domestique comprend généralement une arrivée fibre ou cuivre, une box, un coffret de communication, des câbles qui partent vers les pièces, puis des prises RJ45 murales. Chaque prise revient idéalement au coffret : c’est le principe du câblage en étoile.

La catégorie, comme Cat 6 ou Cat 6A, décrit les performances du matériel réseau. Le grade, comme grade 2 TV ou grade 3 TV, est plus fréquent dans le vocabulaire résidentiel français, notamment autour du coffret de communication et de la distribution multimédia.

Cat 6 : le choix rationnel pour beaucoup de logements

Le Cat 6 pour le Gigabit

Le Cat 6 reste un choix cohérent pour de nombreux usages domestiques. Il convient aux ordinateurs fixes, téléviseurs connectés, consoles, box TV, points d’accès Wi-Fi, imprimantes réseau et petits bureaux à domicile.

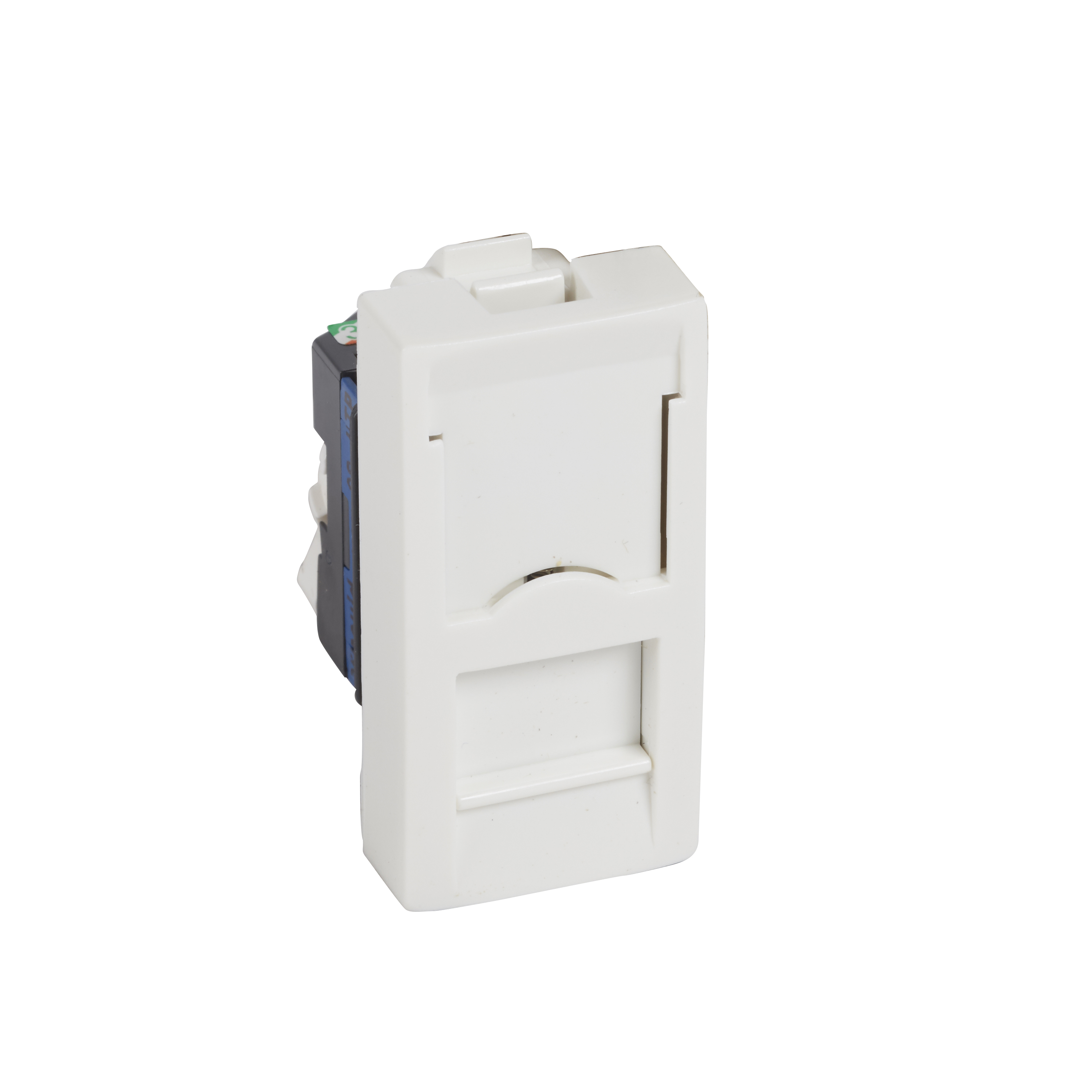

1 Inscription CAT.6 Inscription CAT.6

Prise RJ45 Cat 6

La mention sur la prise ne garantit pas la performance réelle du lien.

Dans une maison ou un appartement, beaucoup d’équipements n’exploitent pas plus de 1 Gb/s. Même avec une fibre rapide, le débit réel dépend aussi de la box, du switch, de la carte réseau, du serveur distant et du Wi-Fi autour.

Le Cat 6 devient intéressant quand le budget est contenu, que les longueurs sont raisonnables et que le réseau vise surtout la stabilité. Pour un usage quotidien, un câble correct, bien raccordé et bien testé donnera souvent un meilleur résultat qu’un câble plus ambitieux mal posé.

• À choisir pour une pièce de vie, un bureau simple, une console ou une TV connectée.
• À éviter si vous voulez préparer sérieusement du 10 Gb/s sur plusieurs prises.
• À vérifier : prise, câble, connecteur de coffret et cordon doivent rester cohérents.
• À retenir : un mauvais raccordement peut annuler l’intérêt d’une bonne catégorie.

Le piège du câble ancien

Le piège consiste à acheter une prise Cat 6 en façade et à la raccorder à un câble ancien, abîmé ou mal identifié. Pour bien choisir vos prises, consultez le guide des prises électriques intérieur et extérieur. Dans ce cas, la mention sur la prise ne reflète pas la performance réelle du lien.

Cat 6A : plus cher, mais plus logique pour une pose durable

Le choix d’une pose durable

Le Cat 6A est souvent le choix le plus cohérent lorsqu’on ouvre les murs, qu’on passe de nouvelles gaines ou qu’on refait une partie importante du réseau. Il laisse plus de marge pour les usages futurs.

Il est surtout pertinent si vous voulez préparer le 10 Gb/s, raccorder un NAS, équiper un bureau, installer plusieurs points d’accès Wi-Fi performants ou éviter de repasser des câbles dans cinq ans.

Une pose qui demande du soin

Le Cat 6A demande cependant plus de soin. Le câble est généralement plus épais, parfois moins souple, et plus sensible à une pose approximative. Il faut respecter le rayon de courbure, éviter les écrasements, garder un raccordement propre et choisir des prises compatibles.

Le coût supérieur se justifie surtout lorsque la pose est difficile à refaire. Dans une gaine accessible ou un petit logement déjà équipé, le Cat 6 peut rester suffisant. Dans une maison en rénovation lourde, le Cat 6A mérite souvent d’être étudié.

Grade 2 TV ou grade 3 TV : que choisir en logement français ?

Le grade 2 TV et le grade 3 TV

En logement français, les coffrets de communication parlent souvent en grade 2 TV et grade 3 TV. Ces termes ne remplacent pas complètement les catégories Ethernet, mais ils aident à comprendre l’installation résidentielle.

Le grade 2 TV vise un réseau domestique courant avec Internet, téléphone et certains usages multimédias. Il peut convenir à une installation simple, surtout si la télévision passe par la box et que les besoins réseau restent classiques.

Le grade 3 TV va plus loin. Il est plus adapté si vous voulez distribuer davantage de services sur RJ45, préparer des débits plus élevés et garder une installation plus évolutive. Il demande aussi un coffret, des connecteurs et des cordons cohérents.

La façon dont la TV est reçue

Le choix dépend aussi de la façon dont la télévision est reçue. Si tout passe par les applications ou un décodeur branché à la box, la distribution TV sur RJ45 n’a pas le même intérêt que dans une maison pensée avec TNT, satellite ou brassage multimédia.

UTP, FTP, S/FTP : comprendre le blindage sans suracheter

Comprendre les niveaux de blindage

Le blindage sert à limiter les perturbations électromagnétiques. Il devient utile près de certains câbles électriques, dans des environnements chargés, avec des longueurs importantes ou quand le coffret de communication impose une continuité de blindage.

Un câble UTP n’a pas de blindage général. Il peut suffire dans un environnement résidentiel simple, avec des distances limitées et une pose éloignée des sources de perturbation.

Un câble FTP ou F/UTP dispose d’un écran global autour des paires. Un câble S/FTP ajoute généralement un blindage plus poussé, avec un écran par paire selon les modèles. Ce niveau est plus fréquent avec les installations Cat 6A ou grade 3 TV.

• UTP : simple, souple, souvent suffisant pour un petit réseau domestique propre.
• FTP ou F/UTP : écran global, utile quand l’environnement est plus contraint.
• S/FTP : blindage renforcé, cohérent avec du Cat 6A ou du grade 3 TV.
• Continuité : le blindage doit être raccordé correctement, sinon son intérêt baisse.
• Distance : éviter de longer les câbles de puissance sur de grandes longueurs.

Ne pas confondre blindage et sécurité

Il ne faut pas confondre blindage et sécurité électrique. Un câble réseau reste un câble de communication. Avec une maison connectée, le câblage structuré prend encore plus d’importance. Il ne doit pas être posé n’importe comment avec les circuits 230 V, et les règles de séparation, de gaine et de coffret doivent être respectées.

Câble rigide ou cordon souple : lequel va dans le mur ?

Le câble rigide dans le mur

Pour une prise murale RJ45, on utilise normalement du câble rigide monobrin dans la gaine. Il est fait pour être raccordé sur des connecteurs muraux ou des modules de brassage.

Les cordons souples, ceux que l’on branche entre la box et un ordinateur, ne sont pas prévus pour être encastrés durablement dans une gaine ou raccordés comme câble permanent. Ils sont pratiques en apparent, mais pas pour construire un réseau mural propre.

La règle de bout en bout

La règle pratique est simple : câble rigide dans les murs, cordons souples entre la prise et l’appareil, puis entre le panneau de brassage et la box ou le switch.

Le cordon final peut limiter le débit. Une liaison murale en Cat 6A raccordée avec un vieux cordon abîmé ne donnera pas forcément le résultat attendu.

Combien de prises RJ45 prévoir par pièce ?

Le nombre de prises selon la pièce

La réponse dépend du logement, mais aussi de la façon dont vous utilisez Internet. Un salon moderne peut avoir une TV, une box TV, une console, un point d’accès Wi-Fi, une enceinte connectée et parfois un ordinateur.

Pour un salon, prévoir deux prises RJ45 côte à côte reste souvent pratique. Cela permet de brancher deux équipements ou de garder une prise disponible sans ajouter immédiatement un petit switch derrière le meuble TV.

Dans un bureau, une prise peut suffire, mais deux prises apportent du confort si vous avez un ordinateur fixe, une imprimante, un téléphone IP, un NAS ou un point d’accès Wi-Fi. Dans une chambre, une prise bien placée peut suffire, sauf usage télétravail.

L’emplacement compte autant

Le bon emplacement compte autant que le nombre. Une prise derrière une armoire ou trop loin du bureau sera peu utilisée. Une prise près d’une prise de courant, dans une boîte adaptée, devient beaucoup plus pratique.

Coffret de communication : le point souvent oublié

Une prise reliée au coffret

Une prise RJ45 murale ne sert pas à grand-chose si elle n’est pas correctement reliée au coffret. Le coffret de communication centralise les arrivées, les départs vers les pièces, le brassage et parfois la box.

Dans une installation propre, chaque câble venant d’une prise est identifié. Il arrive sur un panneau de brassage ou un connecteur dédié. Ensuite, un cordon relie cette arrivée à la box, au switch ou à un module spécifique.

Le switch pour plusieurs prises

Si plusieurs prises doivent fonctionner en même temps, la box seule ne suffit pas toujours. Il faut souvent ajouter un switch Ethernet dans le coffret ou à proximité. C’est lui qui distribue le réseau vers plusieurs prises actives.

• Erreur fréquente : croire que toutes les prises RJ45 sont actives dès qu’elles sont câblées.
• À prévoir : un switch si le nombre de prises dépasse les ports disponibles sur la box.
• À faire : étiqueter chaque départ avec la pièce correspondante.
• À éviter : laisser des câbles en vrac sans panneau de brassage ni repérage.
• À vérifier : ventilation, alimentation électrique et place disponible dans le coffret.

La box dans le coffret ou au salon

Une box placée dans le salon peut compliquer le brassage. Une box placée dans le coffret simplifie la distribution filaire, mais peut dégrader le Wi-Fi si le coffret est fermé, métallique ou situé dans un garage. Le coffret de communication est souvent voisin du tableau électrique connecté.

Prix d’une prise RJ45 : regarder le coût complet

Le prix d’une prise RJ45 seule peut paraître faible, mais le budget réel inclut beaucoup d’éléments : câble, gaine, boîte d’encastrement, plaque de finition, connecteur côté coffret, cordons, switch, testeur et temps de pose.

Pour une simple prise ajoutée dans une pièce déjà accessible, le coût reste limité. Pour estimer le budget complet, voir mon guide sur le prix d’installation d’une prise Ethernet murale. Pour une rénovation avec plusieurs lignes à tirer depuis le coffret, le prix dépend surtout des passages de câbles : murs pleins, combles, faux plafond, doublage, saignées ou goulottes.

Ces montants sont des repères, pas un devis. Une maison avec combles accessibles peut coûter moins cher à câbler qu’un appartement où chaque passage impose des goulottes propres ou des reprises de finition.

Méthode pour choisir le bon câble RJ45

Avant d’acheter, il faut partir des usages. Une installation pour une TV connectée n’a pas les mêmes contraintes qu’un réseau de bureau avec NAS, sauvegarde locale et point d’accès Wi-Fi haut débit.

Ensuite, il faut regarder ce qui existe déjà. Si le coffret est ancien, mal identifié ou trop petit, poser seulement une prise neuve ne réglera pas le problème. Il faudra peut-être reprendre le brassage.

Cette méthode évite l’achat impulsif. Elle limite aussi les installations incohérentes : câble haut de gamme, prise entrée de gamme, cordons anciens et coffret impossible à maintenir.

Les erreurs de pose qui ruinent une prise RJ45

Dénudage et code couleur

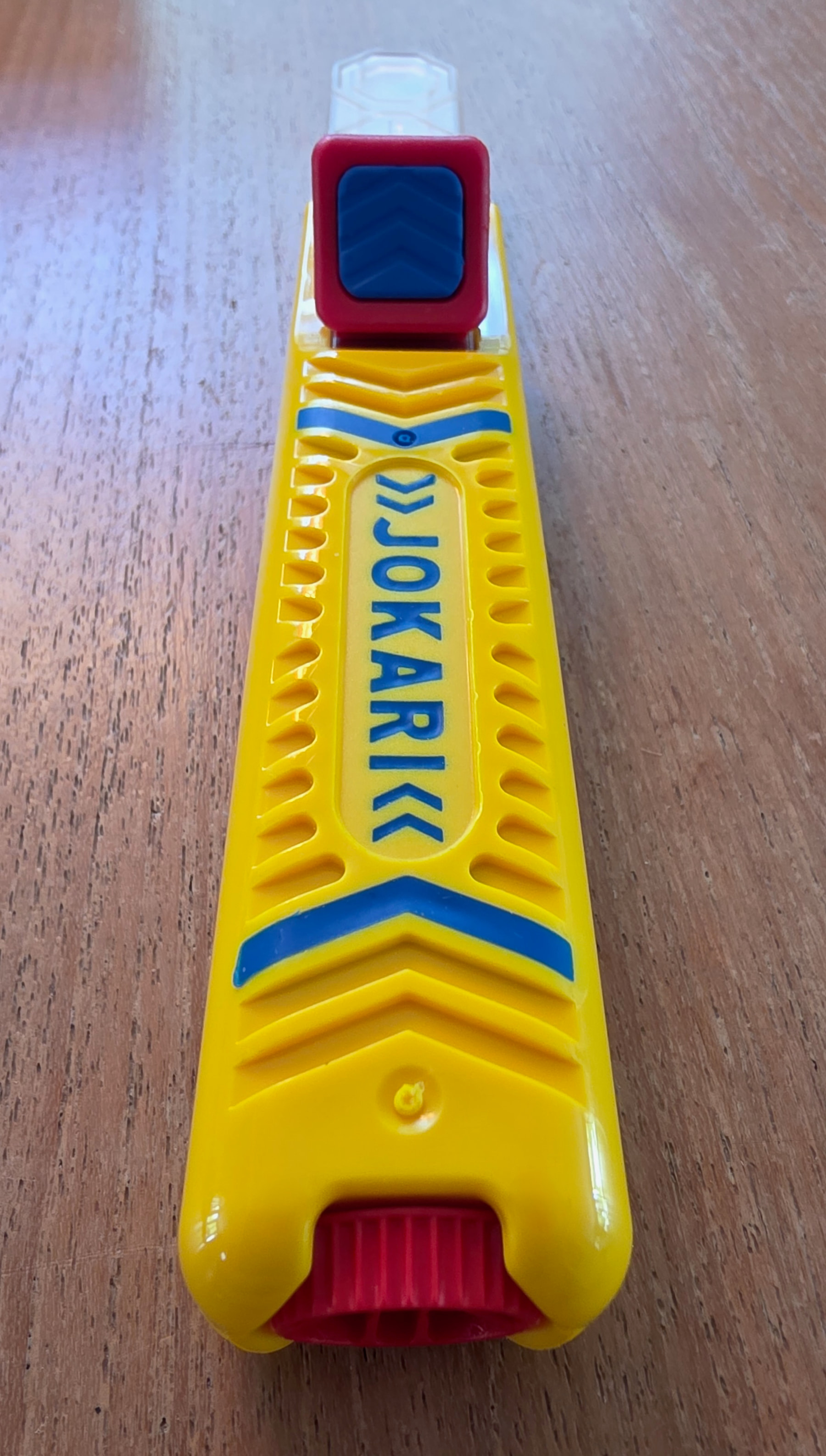

La première erreur consiste à trop dénuder le câble. Les paires torsadées doivent rester torsadées au plus près du connecteur. Plus on défait les paires, plus on dégrade le comportement du câble.

La deuxième erreur est le mauvais code couleur. Les schémas T568A et T568B fonctionnent, mais il faut garder le même ordre aux deux extrémités d’un lien. En France, on rencontre souvent du T568B, mais l’important est la cohérence.

L’écrasement du câble

La troisième erreur est l’écrasement. Un câble réseau n’aime pas les agrafes serrées, les angles trop fermés, les tractions fortes ou les boîtes trop remplies. Un câble visuellement “entier” peut être affaibli.

• Mélanger T568A et T568B sur les deux extrémités sans le vouloir.
• Détorsader trop long avant le raccordement.
• Écraser le câble avec une fixation ou une boîte trop pleine.
• Faire passer le câble trop près de fortes perturbations sur une longue distance.
• Oublier le testeur et découvrir la panne après les finitions.
• Ne pas étiqueter les départs au coffret de communication.

Tester avant les finitions

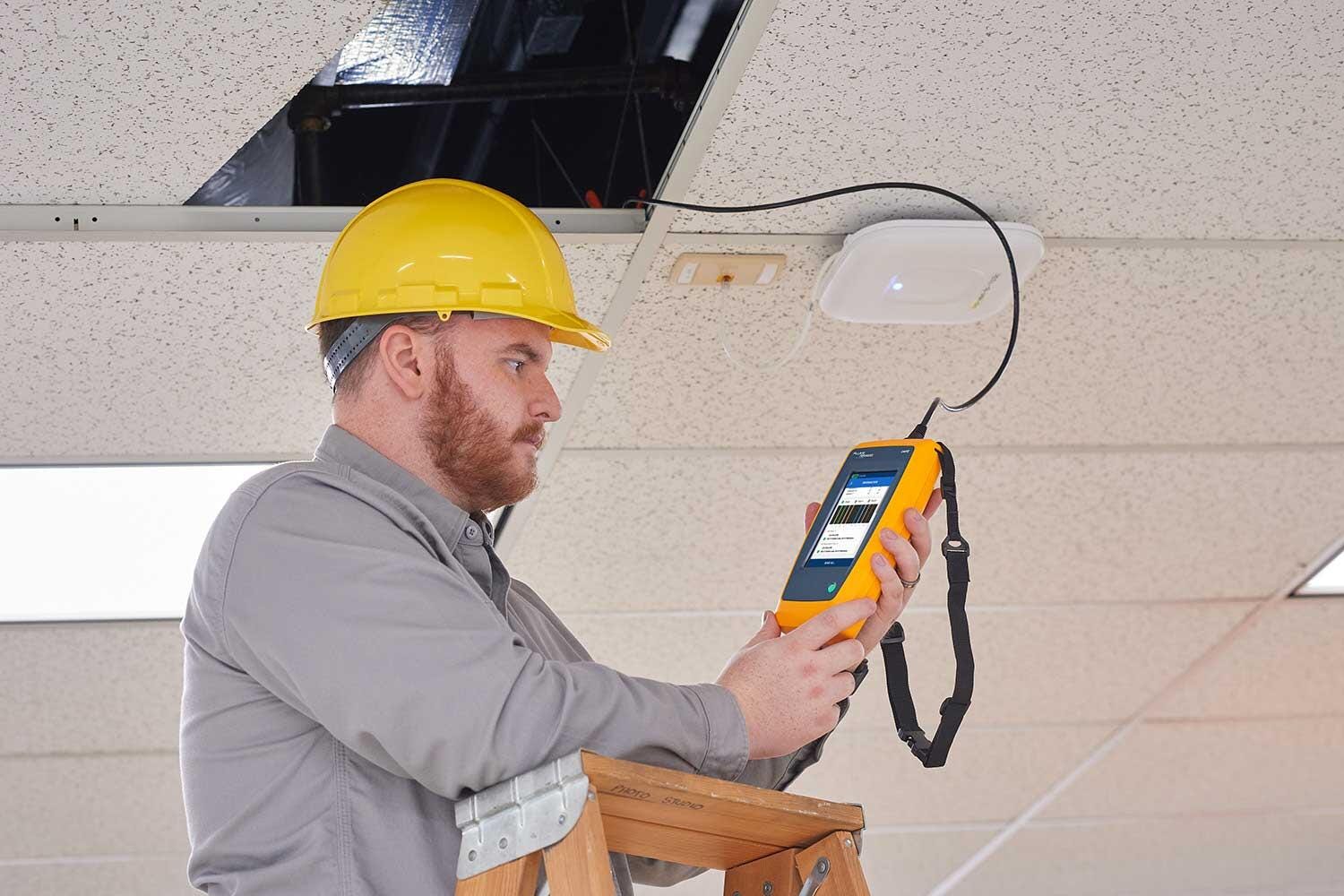

Un testeur basique vérifie déjà la continuité et l’ordre des fils. Pour valider une performance complète Cat 6A, il faut un matériel de certification plus avancé, rarement présent chez un particulier.

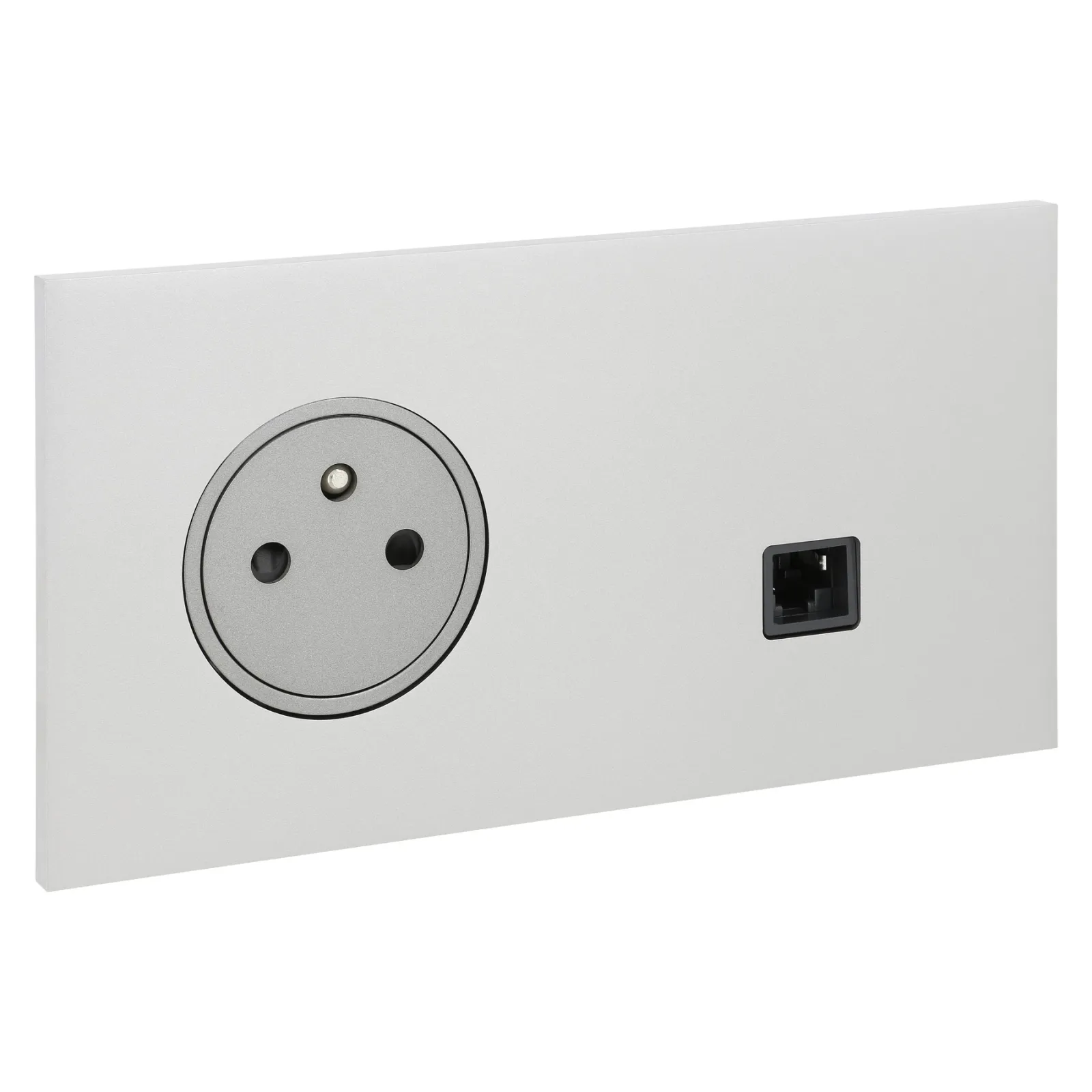

Sécurité : une prise RJ45 n’est pas une prise 230 V

Une prise RJ45 transporte normalement des signaux de communication, pas l’alimentation domestique 230 V. Elle ne se traite donc pas comme une prise de courant, mais elle se pose dans un environnement électrique qui impose des précautions.

Lorsqu’on intervient près d’une prise électrique, d’un tableau, d’une gaine technique ou d’une boîte mixte, il faut couper l’alimentation concernée et vérifier l’absence de danger. Une opération simple peut devenir risquée si un conducteur 230 V est présent dans la même zone.

Le PoE, ou Power over Ethernet, ajoute une alimentation basse tension sur le câble réseau pour certains équipements : caméra, point d’accès Wi-Fi, téléphone IP. C’est pratique, mais il faut utiliser du matériel adapté, éviter les câbles douteux et surveiller l’échauffement dans les faisceaux serrés.

Quelle prise RJ45 choisir selon votre cas ?

Pour une petite rénovation, une prise Cat 6 FTP ou équivalent cohérent avec le câble existant peut suffire. L’objectif est d’obtenir un lien stable, proprement raccordé, avec un brassage compréhensible.

Pour une rénovation lourde, le Cat 6A blindé ou le grade 3 TV mérite plus d’attention. Le surcoût du câble est souvent moins gênant que le coût de repasser les câbles après peinture, doublage ou aménagement.

Pour un logement locatif ou une remise à niveau simple, il vaut mieux faire une installation claire et maintenable qu’une installation ambitieuse mais confuse. Une prise bien étiquetée, correctement testée, sera plus utile qu’un réseau “haut débit” impossible à diagnostiquer.

Faut-il remplacer les anciennes prises téléphone ?

Les anciennes prises en T n’ont plus beaucoup d’intérêt dans un logement raccordé à la fibre et équipé d’un réseau moderne. Dans beaucoup de rénovations, on remplace ou on contourne ces anciennes lignes pour tirer de vrais câbles réseau.

Il ne suffit pas de changer la façade. Une ancienne ligne téléphonique peut utiliser un câble inadapté au réseau Ethernet moderne. Poser une prise RJ45 sur ce câble ne transforme pas automatiquement la liaison en réseau performant.

Le bon réflexe consiste à identifier le câble. S’il ne s’agit pas d’un câble 4 paires adapté, mieux vaut prévoir un nouveau tirage depuis le coffret de communication. C’est plus long, mais le résultat sera plus fiable.

Test final : ce qu’il faut vérifier avant de refermer

Un voyant ne suffit pas

Une prise RJ45 doit être testée avant de considérer le chantier terminé. Un voyant allumé sur un ordinateur ne suffit pas. La liaison peut fonctionner en 100 Mb/s au lieu de 1 Gb/s si une paire est mal raccordée.

Les huit fils et le débit

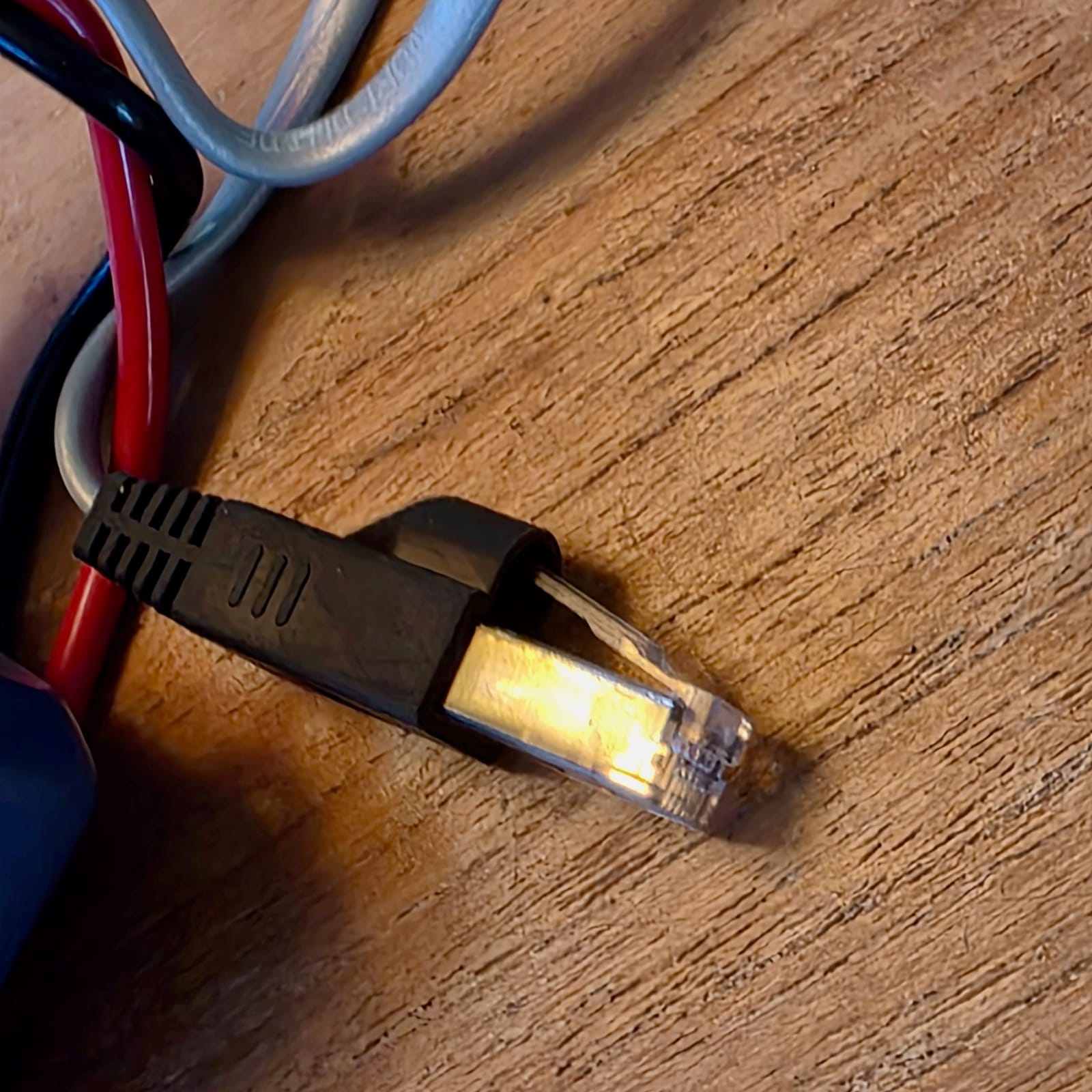

Le premier test consiste à vérifier les 8 fils et l’ordre des paires. Un petit testeur réseau permet déjà de repérer une inversion, une coupure ou une paire absente. C’est simple, mais très utile.

Le deuxième test consiste à vérifier le débit négocié par l’appareil : 100 Mb/s, 1 Gb/s, 2,5 Gb/s ou plus selon le matériel. Il faut aussi regarder la stabilité : coupures, pertes, débit très fluctuant ou négociation lente.

• Continuité : les 8 conducteurs doivent être correctement raccordés.
• Ordre des paires : le même schéma doit être respecté aux deux extrémités.
• Débit négocié : vérifier dans l’ordinateur, le switch ou l’interface de la box.
• Stabilité : tester plusieurs minutes, pas seulement au branchement.
• Repérage : noter la pièce sur le coffret et, si besoin, sur la prise.

Pour une installation professionnelle exigeante, un rapport de certification peut être demandé. Pour une maison, un testeur correct, un contrôle du débit et un repérage clair évitent déjà beaucoup de pannes futures.
