Amplificateur d’antenne TNT : quand il sert, comment le brancher

Un amplificateur d’antenne TNT ne crée pas de signal : il ne sert que lorsque le signal est présent mais faible, et son branchement se fait entre l’antenne et le téléviseur. Posé pour compenser une antenne mal orientée, un câblage oxydé ou un brouillage 4G/5G, il amplifie aussi les parasites et peut saturer le tuner.

Je réponds ici à deux questions : quand cet appareil sert vraiment, et comment le brancher du mât jusqu’à la prise TV. Je m’appuie sur les pages officielles de l’ANFR et de l’Arcom, sur une fiche produit de préamplificateur et sur des relevés de prix datés.

Ce qu’un amplificateur peut et ne peut pas faire

Un amplificateur est un composant actif : il reprend le signal qui arrive à son entrée et le remet à niveau. Il ne peut amplifier que ce qui existe déjà. Signal absent, antenne tournée vers le mauvais émetteur ou câble coupé, il n’y a rien à amplifier, et l’appareil ne fera que reprendre du bruit.

La page officielle « Conseils d’installation des équipements » du site recevoirlatnt.fr, publiée par l’ANFR et l’Arcom, le dit sans détour : « n’utilisez donc les amplificateurs qu’avec parcimonie, et toujours en combinaison avec des filtres évitant d’amplifier des signaux parasites ». Le même texte demande d’« adapter le gain de la chaîne de réception aux besoins de l’installation », car une amplification élevée n’est pas systématiquement nécessaire.

Le comportement de la télévision numérique explique cette prudence. Là où l’analogique tolérait une dégradation progressive, la TNT se dégrade brusquement et devient impossible à regarder dès que les marges ne sont plus respectées. Mosaïque, pixellisation, blocages d’image : ce sont les symptômes d’une marge insuffisante, pas d’abord une invitation à amplifier.

Le piège inverse existe aussi. Les éléments actifs « doivent être choisis en fonction des caractéristiques des signaux reçus afin d’éviter, par exemple, la saturation par des signaux trop puissants ». Un amplificateur à fort gain posé sur un signal déjà fort dégrade donc la réception, au lieu de l’améliorer.

Le diagnostic avant l’achat, dans l’ordre

L’ordre de vérification que je propose est ma méthode de travail ; chaque étape s’appuie sur des recommandations officielles. Je le déroule avant de conseiller le moindre achat, parce que l’amplificateur n’arrive qu’en dernière position.

Étape 1 : l’émetteur et le voisinage

Je commence par demander si les voisins reçoivent correctement la même chaîne. Si toute la rue est dans le même cas, le problème est en amont de l’installation : travaux sur l’émetteur, réorientation collective ou modification du paysage radioélectrique. Aucun amplificateur individuel ne corrige cela.

Étape 2 : l’orientation et la position de l’antenne

L’ANFR et l’Arcom recommandent d’« éviter les antennes sous combles lorsque le signal de réception est faible » et d’« éviter de multiplier les antennes de réception ». Une antenne mal orientée ou installée dans un grenier perd des décibels que l’amplificateur devra ensuite reconstruire, avec le bruit. Avant d’amplifier, je vérifie le point d’implantation et l’orientation.

Étape 3 : les câbles et les connecteurs

Les éléments passifs ont une durée de vie limitée. La page officielle recommande un contrôle périodique des câbles et des antennes, car l’oxydation gagne les connecteurs avec les années, et juge « préférable d’envisager le changement des câbles (avec, par exemple, une connectique de type F) ». Sur une installation ancienne, c’est souvent là que tout se joue, comme pour le reste du réseau électrique d’une maison ancienne.

Étape 4 : le brouillage 4G/5G

Depuis la réallocation des fréquences, la téléphonie mobile occupe le voisinage immédiat de la bande TNT. Le brouillage 700/800 MHz est la cause n°1 des coupures récentes, et il ne se règle pas par une amplification : il se règle par un filtre, détaillé dans la section suivante.

Étape 5 : l’amplification, seulement maintenant

Quand le signal est présent, correctement orienté, proprement câblé et filtré, mais qu’il reste faible à l’arrivée, l’amplificateur a enfin un rôle utile : remonter la marge. C’est le seul cas où je le recommande.

• Voisins et émetteur vérifiés avant toute dépense.
• Antenne orientée et hors combles quand le signal est faible.
• Câbles et connecteurs remplacés, connectique de type F privilégiée.
• Filtre LTE 700/800 MHz posé si un brouillage est suspecté.
• Amplification seulement en dernier recours, gain minimal.

Brouillage 4G/5G : le piège n°1 de l’amplificateur

La TNT occupe aujourd’hui les canaux 21 à 48, soit 470 à 694 MHz. Au-delà de 694 MHz, les bandes sont attribuées à la téléphonie mobile : la liaison descendante 700 MHz (758-788 MHz), la liaison descendante 800 MHz (791-821 MHz) et l’écart duplex 700 MHz (733-758 MHz) côtoient directement la bande TNT.

Un amplificateur sans filtre reprend ces signaux mobiles en même temps que la TNT. Résultat : il amplifie aussi les parasites et peut saturer le tuner du téléviseur, exactement ce que la page officielle met en garde. La solution privilégiée contre les brouillages 700/800 MHz est la pose d’un filtre, pas d’un amplificateur.

Le gabarit officiel des filtres 700-800 MHz est exigeant, comme le montre le tableau ci-dessous :

Le filtre doit laisser passer la TNT presque sans perte, moins de 1 dB sur l’essentiel de la bande, tout en coupant le mobile de plus de 25 dB. Or la page officielle précise que les filtres « compatibles LTE 4G » du commerce « ne répondent pour la plupart aux spécifications ». Le nom commercial ne suffit donc pas.

L’ANFR publie une liste de filtres testés en laboratoire : Fracarro LTE filter 700, IKUSI LTE-482, Televes 405201, WISI DL72, Cahors CRJ48/CRJ48E, Johansson 6024C48, Sedea 029215, Evicom EAREJ5G/EREJ5G, parmi d’autres. Pour les installations qui cumulent amplification et filtrage, la même page liste du matériel programmable : WISI VS 30 pro et VS 50 pro, Televes AvantX Pro, Cahors CAP 532 et CAP 564, Triax TMB 1000 et TMB 2000, Johansson Profiler Revolution 6700, Profino Revolution 6710 et 6711, Evicom EALBPROG/32, ALCAD CAD-824.

Certaines pages évoquent une prise en charge du filtre par les opérateurs mobiles ; je n’ai pas pu vérifier ce point sur une page ouverte au moment de la rédaction, donc je ne l’affirme pas.

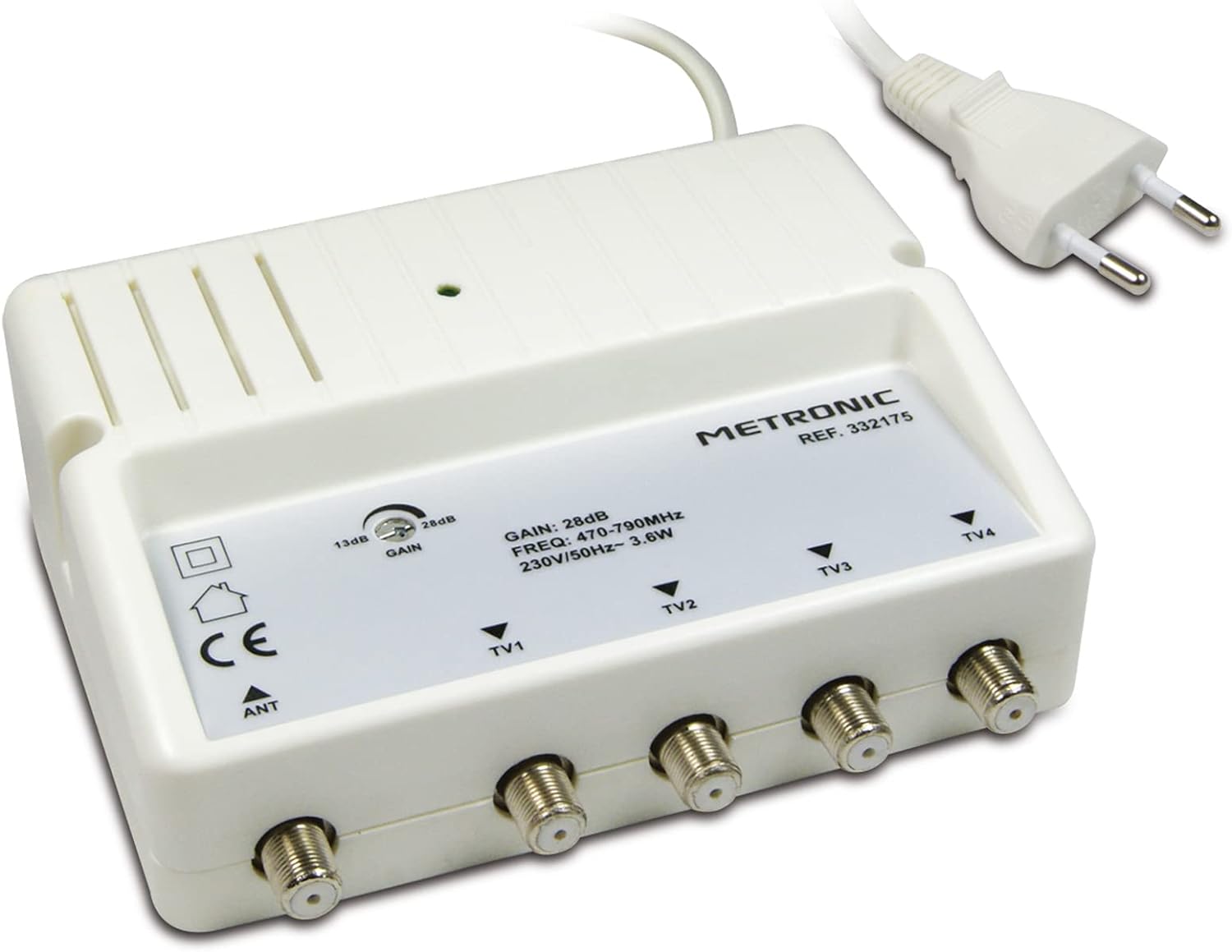

Préamplificateur de mât ou amplificateur de distribution

La page officielle distingue deux familles : les « amplificateurs de mât » et les « amplificateurs de distribution ». La répartition précise des rôles entre les deux est une lecture technique standard, que je formule comme telle : le préamplificateur de mât compense la perte du câble de descente, l’amplificateur de distribution compense les pertes de partage entre plusieurs prises ou téléviseurs.

Le préamplificateur se monte au mât, le plus près possible de l’antenne. Il travaille sur le signal avant la descente, pour que le câble coaxial 75 Ω n’ait pas à transporter un signal déjà affaibli sur plusieurs mètres. Il est alimenté par injection de tension continue dans le coaxial : une alimentation placée à l’intérieur envoie la tension sur le conducteur central, et le préamplificateur la retire en entrée.

Un exemple concret, tiré de la fiche produit Geosat d’un kit Triax à 49,99 € TTC (garantie 2 ans) : préamplificateur de mât à 1 entrée UHF couvrant les canaux 21 à 48, avec filtrage LTE 700 intégré, gain réglable jusqu’à 20 dB, atténuation d’entrée de 0 à 15 dB et consommation de 45 mA. Le bloc d’alimentation fourni délivre 24 V / 200 mA et dispose de 2 sorties TV avec atténuation de −2 dB : le fabricant indique qu’il permet de « raccorder deux téléviseurs depuis l’alimentation ». Au-delà, il renvoie vers un répartiteur 3, 6 ou 8 directions, avec un kit prévu pour un gain de 20 à 35 dB. Une LED témoin confirme la présence de l’alimentation sur ce modèle.

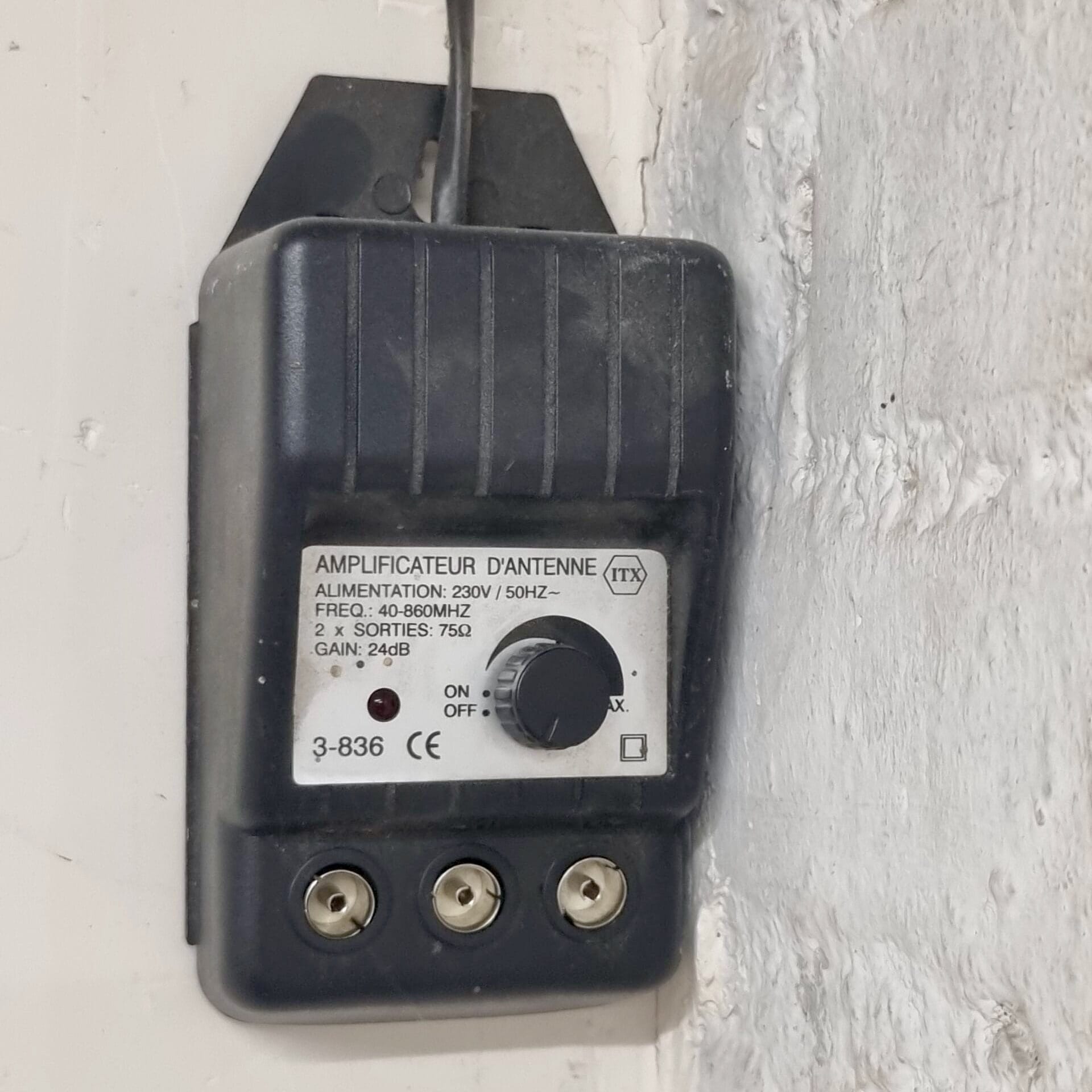

L’amplificateur de distribution, lui, s’installe en intérieur sur le départ de l’installation. Il sert quand plusieurs prises TV se partagent le même signal : chaque division de puissance coûte des décibels, et l’amplificateur les reconstitue pour que chaque téléviseur garde une marge correcte.

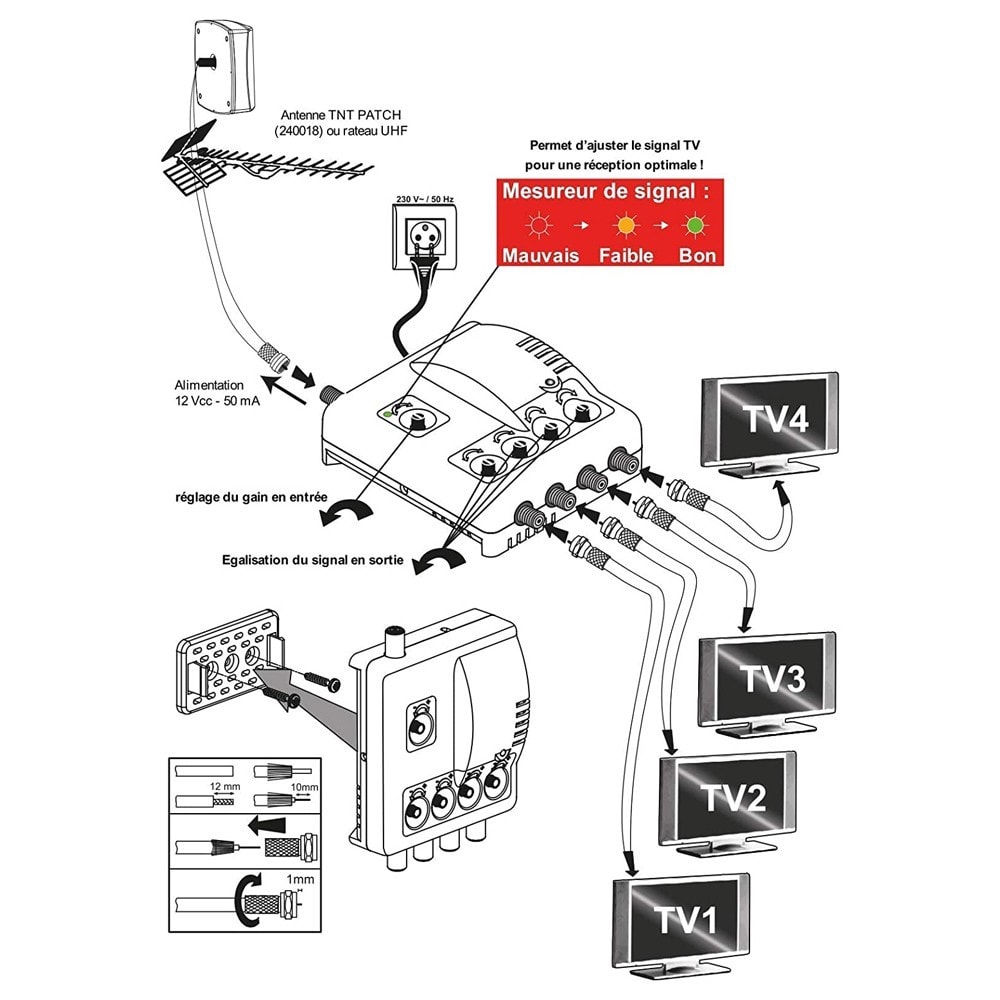

Comment brancher un amplificateur d’antenne TNT

Le schéma de branchement que je détaille ici est la chaîne standard que l’on retrouve sur les fiches de kit ; je l’ai reconstituée à partir de la fiche Geosat et des usages de la profession.

Antenne râteau → préamplificateur de mât → câble coaxial 75 Ω → alimentation intérieure
   (injecte la 12-24 VDC dans le coaxial, la retire en sortie) → répartiteur → prises TV → téléviseur

Quatre points de branchement méritent d’être soulignés, parce que ce sont ceux que je corrige le plus souvent :

• L’alimentation se place à l’intérieur, jamais entre le répartiteur et le téléviseur. Elle doit rester sur le tronçon antenne-répartiteur pour alimenter le préamplificateur de mât, pas les prises.
• Les entrées et les sorties ne sont pas interchangeables : repérage constructeur, et contrôle de la LED d’alimentation après mise sous tension.
• Les sorties inutilisées se chargent. L’ANFR et l’Arcom le recommandent explicitement : « Chargez les entrées non utilisées des amplificateurs », en pratique avec des résistances de charge de 75 Ω.
• La connectique de type F est privilégiée : elle est recommandée par la page officielle pour remplacer les anciens connecteurs, souvent oxydés.

Le réglage du gain se fait en dernier. Une méthode courante, que je ne peux pas appuyer sur une source officielle : partir du gain le plus faible et monter progressivement, en contrôlant l’image sur le téléviseur, jusqu’à ce que la réception se stabilise. Elle va dans le sens de la recommandation officielle de ne pas amplifier plus que nécessaire.

Les prix constatés

J’ai relevé les prix le jour de la consultation sur l’agrégateur leDénicheur et sur la fiche Geosat. Les prix sont volatils, je les donne donc datés plutôt que comme une vérité durable.

La fourchette utile : environ 31 à 60 € pour un amplificateur simple, environ 50 à 160 € pour un pack antenne, alimentation et amplificateur. Un amplificateur n’est jamais une pièce à acheter dans l’urgence : le diagnostic de la section précédente coûte moins cher que l’appareil, et il évite d’acheter deux fois.

Sécurité et normes autour du mât

La NF C 90-120 (octobre 1983), souvent citée pour les antennes individuelles et collectives, est annulée. Sa fiche AFNOR la donne remplacée par la NF EN 50083-1 (avril 1994), elle-même annulée. Je ne la présente donc pas comme la norme en vigueur, et la série actuelle des réseaux de distribution TV n’a pas pu être confirmée au moment de la rédaction.

Son ancien sommaire reste utile comme check-list de sécurité, même si la norme ne s’applique plus : protection contre les mises sous tension accidentelles, protection contre la foudre, constituants alimentés par le réseau, « tensions délivrées aux sorties d’usager » et « découplage entre prises d’usagers ». Trois points concrets en découlent pour une installation d’antenne :

• Un mât d’antenne est un point haut exposé à la foudre : la question du parafoudre se pose sérieusement dès que le mât domine le toit.
• La mise à la terre du mât et du câblage se vérifie ; je renvoie à la mesure de la terre si elle n’a jamais été faite.
• Un amplificateur alimenté par le secteur ne se pose pas n’importe où : je garde les distances habituelles avec les arrivées d’eau, et je vérifie l’état du cordon et de la prise avant mise sous tension.

La responsabilité de l’installation est aussi une donnée officielle : les équipements « depuis l’antenne jusqu’aux prises murales » relèvent du téléspectateur en logement individuel, et du gestionnaire en collectif. En copropriété, le particulier n’a donc pas à intervenir sur la colonne collective, y compris pour y brancher un amplificateur.

Dernier point souvent ignoré : les antennes d’intérieur ne bénéficient pas de la protection de la réception assurée par l’ANFR et l’Arcom. Un brouillage déclaré pour une antenne intérieure ne sera pas traité de la même façon qu’un brouillage sur une antenne de toit.

En neuf et en existant : où arrive le signal TV

Il faut distinguer deux situations, parce que le support du signal n’y est pas le même.

En existant, l’installation reste en coaxial 75 Ω jusqu’à la prise antenne murale, avec une connectique de type F de préférence. C’est sur cette chaîne que se branche l’amplificateur. Le passage des câbles dans les pièces se fait proprement, sans casser le mur : je traite les options de câble TV dissimulé sans saignée à part.

En neuf, la distribution TV fait partie du réseau de communication du logement : le coffret de communication reçoit les arrivées, et le câblage part dans les gaines en câble coaxial grade 3TV, terminé en RJ45 sur les prises. C’est ce que rappelle l’article sur le choix des prises électriques : en construction neuve, le coaxial en façade n’a plus sa place, la TNT arrive sur le réseau de communication, comme le détaille le comparatif des câbles RJ45.

Dans les deux cas, la fibre change la donne : une grande partie des foyers bascule la télévision sur le réseau fibre, et l’antenne TNT ne sert plus qu’au secours ou aux chaînes locales. Le passage à la fibre optique chez soi peut rendre l’amplificateur d’antenne inutile plus vite qu’on ne le croit.

La décision en une phrase

Un amplificateur d’antenne TNT se pose en dernier, après l’émetteur, l’orientation, les câbles et le filtrage, avec le gain le plus faible possible, du matériel dont les références figurent dans les listes officielles, et une alimentation correctement branchée sur le tronçon antenne-répartiteur. Hors de ce cadre, il coûte de l’argent et aggrave souvent la réception.

Si vous êtes en copropriété, commencez par le gestionnaire. Si vous êtes en individuel, faites le diagnostic dans l’ordre avant d’acheter. Et si le signal reste faible après filtrage et recâblage, l’amplificateur, lui, sait enfin faire son travail.
