Mesurer la terre maison : méthode, prix et CATU DT-300

Mesurer la terre d’une maison sert à savoir si un courant de défaut peut être évacué correctement vers le sol. C’est une vérification de sécurité, pas un simple confort technique.

La prise de terre et sa continuité sont contrôlées en mesure. Les seuils de 100 ohms sont des repères pratiques, mais l’absence de continuité ou une résistance trop élevée obligent à reprendre la prise de terre avant mise en service.

Une prise avec broche de terre peut être raccordée, mal raccordée, coupée plus loin ou reliée à une terre trop résistive. À l’inverse, un appareil qui affiche une valeur correcte ne dit pas tout sur la continuité des conducteurs, l’état du tableau et les différentiels.

Ce guide explique comment lire une mesure de terre en maison, quel appareil utiliser, pourquoi le CATU DT-300 est pratique, et quand il faut passer à une mesure plus complète au telluromètre.

Mesurer la terre maison : ce que vous vérifiez vraiment

Un ensemble, pas seulement un fil

La terre d’une maison n’est pas seulement un fil vert et jaune dans une gaine. C’est un ensemble : prise de terre dans le sol, conducteur principal, barrette de coupure, bornier de terre, conducteurs de protection, liaisons équipotentielles et protections différentielles.

Le rôle de cet ensemble est simple : lorsqu’un défaut d’isolement met une masse métallique sous tension, le courant doit prendre un chemin prévu, puis provoquer la coupure de l’alimentation.

• Prise de terre : piquet, boucle en fond de fouille ou autre électrode reliée au sol.
• Conducteur principal de terre : liaison entre la prise de terre et le tableau.

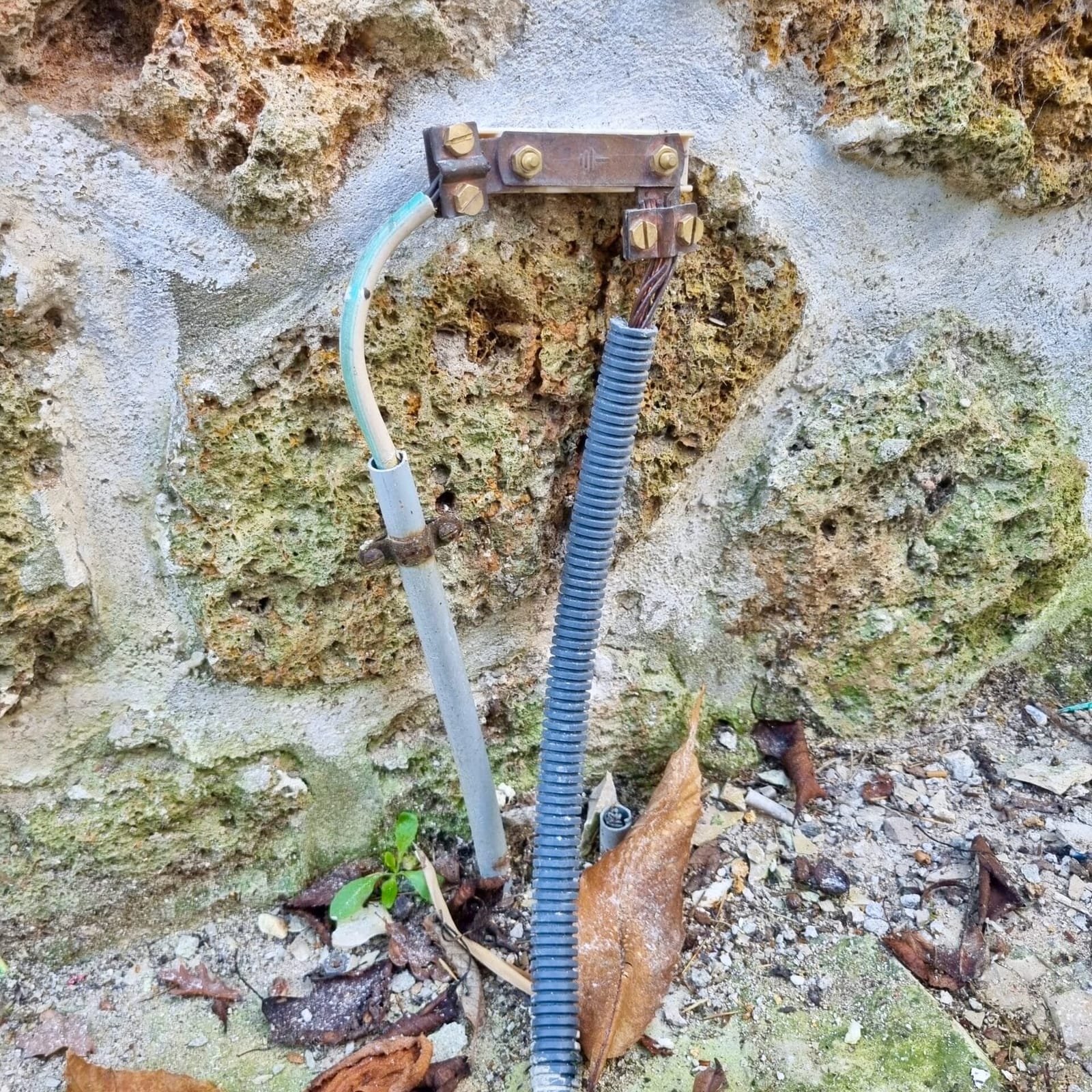

• Barrette de coupure : point de séparation pour mesurer la prise de terre seule.
• Conducteurs de protection : fils vert et jaune qui rejoignent les prises et appareils.
• DDR 30 mA : dispositifs différentiels qui coupent en cas de fuite de courant.

Ne pas isoler la mesure du reste

Une mesure de terre ne doit donc pas être isolée du reste. Une valeur en ohms donne une information importante, mais elle ne garantit pas que toutes les prises de la maison sont correctement reliées.

C’est pour cette raison qu’un contrôle sérieux associe toujours résistance de terre, continuité des protections et présence de différentiels adaptés.

Quelle valeur de terre viser dans une maison ?

Le repère pratique du logement

Le repère le plus utilisé en logement est inférieur à 100 ohms. C’est celui que beaucoup d’électriciens, contrôleurs et fabricants d’appareils retiennent pour apprécier rapidement une installation domestique en régime TT.

Dans la pratique, une valeur plus basse donne une marge plus confortable. Une terre à 30 ou 40 ohms inspire moins d’inquiétude qu’une terre à 95 ohms, surtout si le sol est sec une partie de l’année.

Les seuils ne remplacent pas une analyse complète

Ces seuils ne remplacent pas une analyse complète. La sécurité dépend aussi du calibre des différentiels, de leur fonctionnement, de la continuité des conducteurs de protection et du régime de neutre.

Dans une maison ancienne, il faut aussi se méfier des rénovations partielles. On trouve parfois un tableau modernisé avec différentiels, mais des prises sans conducteur de protection dans certaines pièces.

Testeur de prise, CATU DT-300 ou telluromètre : que choisir ?

Tous les appareils ne mesurent pas la même chose

Tous les appareils ne mesurent pas la même chose. Un petit testeur de prise à voyants peut rendre service, mais il ne remplace pas une mesure de résistance de terre.

Un appareil professionnel ou semi-professionnel donne une lecture plus exploitable, à condition de comprendre sa méthode.

Le testeur à voyants, un premier filtre

Pour un propriétaire qui veut comprendre l’état général de sa maison, le testeur à voyants est seulement un premier filtre. Il peut signaler une inversion évidente ou une absence de terre, mais il ne suffit pas pour conclure.

Avec un multimètre, la méthode pour mesurer la terre avec un multimètre donne un premier indice, mais elle ne remplace pas un appareil dédié.

Le CATU DT-300 pour un contrôle rapide

Pour un électricien, un diagnostiqueur ou un bricoleur très averti, le CATU DT-300 est plus intéressant. Il affiche une valeur, contrôle la présence de terre, repère la phase et permet un contrôle de continuité avec son cordon.

Pour une validation plus stricte, notamment après création d’une prise de terre, la mesure au telluromètre reste la méthode la plus lisible, car elle isole davantage la prise de terre du reste de l’installation.

CATU DT-300 : à quoi sert vraiment ce mesureur de terre ?

Un contrôleur mesureur de terre et de continuité

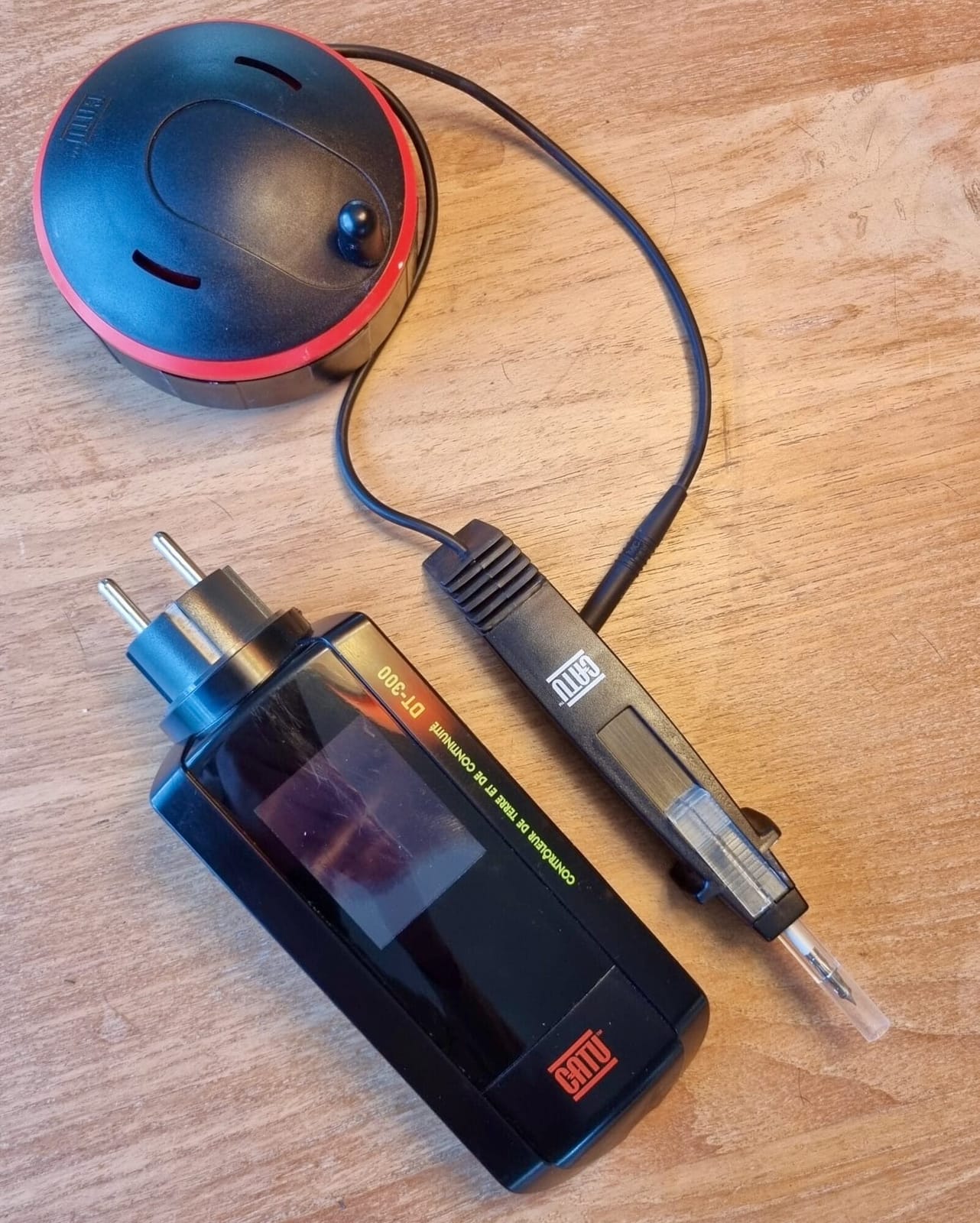

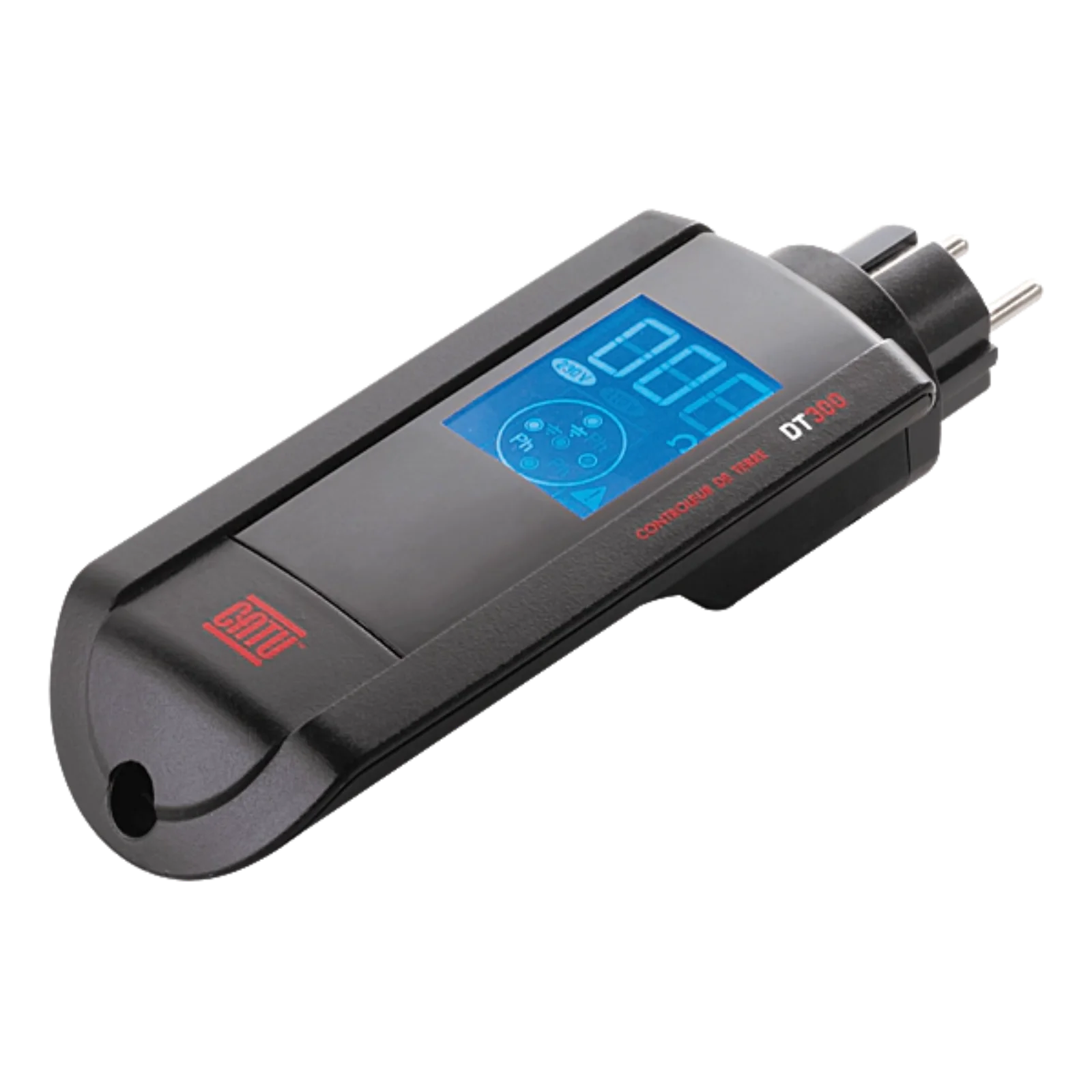

Le CATU DT-300, aussi appelé CATOHM, est un contrôleur mesureur de terre et de continuité. Il est conçu pour des installations domestiques ou tertiaires en basse tension, avec utilisation sur prise 2P+T ou au tableau avec accessoires adaptés.

Son intérêt principal est sa simplicité. On le branche, l’écran indique la présence de tension, la position de la phase, la présence de terre et une valeur de résistance.

La mesure par boucle de défaut

Le DT-300 utilise un principe de mesure par boucle de défaut en régime de neutre TT. Il ne travaille donc pas comme un telluromètre classique à piquets qui mesure la résistance de l’électrode de terre après séparation à la barrette.

C’est la nuance la plus importante. Le CATU DT-300 est très pratique pour un contrôle rapide, mais il ne faut pas le présenter comme l’unique juge de toute situation litigieuse.

• Lecture rapide : affichage direct de la valeur en ohms.
• Seuil visible : écran bicolore avec bascule au-dessus du repère de 100 Ω.
• Contrôle de prise : phase, tension, présence de terre et anomalies évidentes.
• Continuité : contrôle sonore avec cordon pour relier une masse au circuit de terre.
• Usage terrain : appareil compact, pratique en rénovation et en vérification de prises.

Un bon outil pour repérer les anomalies

Le DT-300 est donc un bon outil pour repérer une terre absente, une valeur manifestement trop élevée ou une continuité douteuse. Il est moins adapté pour trancher seul un désaccord technique sur la valeur exacte d’une prise de terre neuve.

Dans ce cas, il vaut mieux demander une mesure complémentaire avec un telluromètre et une procédure claire.

Les limites du CATU DT-300 à connaître avant de conclure

Un résultat à lire dans son contexte

Un résultat affiché par le CATU DT-300 doit être lu comme une mesure utile, pas comme une vérité isolée de tout contexte. L’appareil mesure par boucle : le résultat peut intégrer des éléments du réseau et de l’installation.

C’est précisément pour cela qu’un professionnel peut demander une mesure au telluromètre à piquets si la valeur est contestée, si la maison est neuve, si la réception de travaux est en jeu ou si les résultats semblent incohérents.

Une installation cohérente pour mesurer

Autre limite : le DT-300 suppose une installation suffisamment cohérente pour que la mesure ait du sens. Si la prise est mal câblée, si le neutre manque, si l’alimentation est anormale ou si la terre n’est pas raccordée, l’appareil peut signaler une anomalie plutôt que fournir une valeur exploitable.

Enfin, le cordon de continuité doit être utilisé correctement. Le fait qu’une prise affiche une valeur de terre ne signifie pas que toutes les huisseries métalliques, canalisations ou masses concernées sont bien reliées.

Mesurer la terre d’une maison sans se tromper d’objectif

Définir la question posée

Avant de sortir un appareil, il faut définir ce que vous cherchez. La bonne méthode dépend de la question posée.

Vous ne choisirez pas le même contrôle pour vérifier une prise de bureau, préparer une vente, réceptionner une rénovation complète ou comprendre pourquoi un différentiel déclenche.

Observer, noter et documenter

Un particulier peut observer, noter les valeurs et repérer les anomalies évidentes. En revanche, une intervention sur le tableau, une barrette ouverte ou un contrôle destiné à valider des travaux doit être confié à une personne compétente.

La bonne approche consiste à documenter. Notez la date, les pièces contrôlées, l’appareil utilisé, les valeurs lues et les anomalies repérées. Ces informations seront utiles si un électricien doit intervenir ensuite.

Méthode avec testeur de prise : utile mais insuffisante

Un défaut grossier à repérer

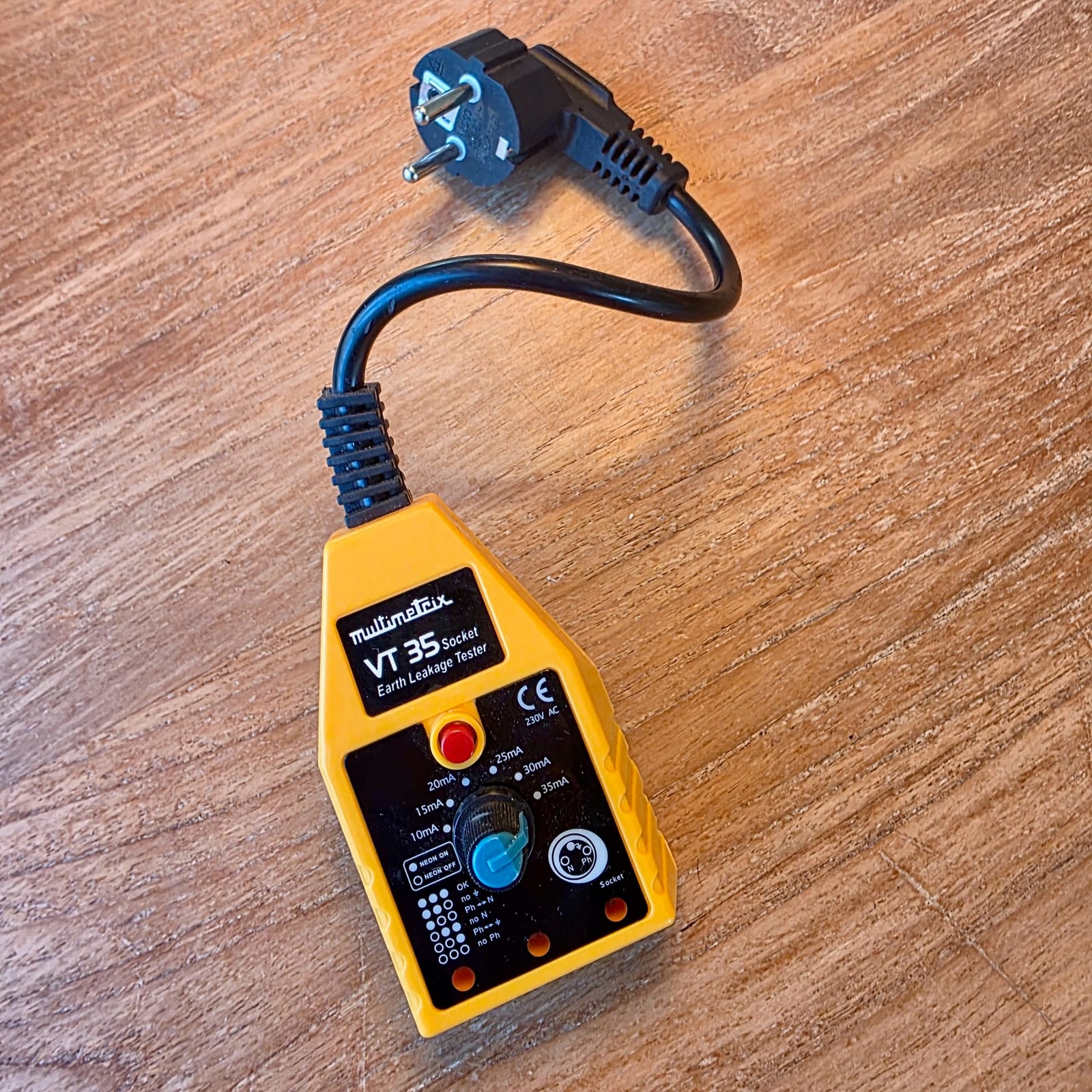

Le petit testeur de prise à voyants attire parce qu’il coûte peu cher. On le branche, des voyants s’allument, et l’étiquette propose une interprétation.

C’est pratique pour repérer un défaut grossier : absence apparente de terre, inversion phase-neutre selon les modèles, neutre absent ou câblage incohérent.

• Avantage : rapide, lisible, peu coûteux.
• Avantage : utile pour un premier tour des prises après achat d’un logement.
• Limite : ne donne pas une résistance de terre fiable.
• Limite : ne vérifie pas la continuité jusqu’à toutes les masses.
• Limite : peut rassurer à tort si l’installation est partiellement rénovée.

Ce qu’un testeur ne doit pas dire

Un testeur de prise peut donc dire : “il y a quelque chose à regarder”. Il ne doit pas dire : “l’installation est sûre”.

Si le logement est ancien, si vous avez des prises sans broche de terre, des rallonges permanentes, des déclenchements inexpliqués ou un tableau sans différentiels 30 mA, il faut aller plus loin.

Méthode avec CATU DT-300 : le bon usage en maison

Un contrôle plus concret

Avec le CATU DT-300, le contrôle devient plus concret. L’appareil se branche sur une prise 2P+T normalisée ou s’utilise au tableau avec les accessoires adaptés.

Il affiche une valeur de terre, vérifie le bon raccordement apparent de la prise et signale certaines anomalies de tension. Sur le terrain, c’est beaucoup plus parlant qu’un simple testeur à voyants.

Mesurer plusieurs prises

Le bon réflexe consiste à mesurer plusieurs prises, surtout dans les pièces critiques : cuisine, salle d’eau, buanderie, garage, extérieur et prises proches d’appareils métalliques.

Si une prise est correcte et une autre douteuse, le problème n’est pas forcément la prise de terre principale. Il peut venir d’un conducteur de protection coupé, d’un repiquage ancien ou d’une rénovation partielle.

Le contrôle de continuité du DT-300

Le contrôle de continuité fourni par le DT-300 est également précieux. Il permet de vérifier qu’un point métallique ou une prise est bien relié au circuit de terre, dans la limite de la procédure de l’appareil.

Au telluromètre : quand il faut une mesure de référence

La méthode des piquets auxiliaires

Le telluromètre à piquets est l’outil attendu quand il faut mesurer la résistance de la prise de terre elle-même. La méthode classique consiste à séparer la prise de terre du reste de l’installation à la barrette, puis à utiliser des piquets auxiliaires dans le sol.

Cette méthode demande de l’espace, un sol accessible et un appareil adapté. Elle n’est pas toujours pratique en ville, en copropriété, sur petit terrain ou en maison mitoyenne. Pour approfondir le principe de mesure, lisez comment fonctionne un mégohmmètre.

• À privilégier après création d’une prise de terre neuve.
• À privilégier si une mesure par boucle donne un résultat contesté.
• À privilégier pour réceptionner des travaux électriques importants.
• À privilégier si le terrain est particulier : roche, sécheresse, remblai, sol très résistif.
• À privilégier avant de tirer une conclusion juridique ou contractuelle.

La mesure ne dispense pas du reste

La mesure au telluromètre ne dispense pas du reste. Une très bonne prise de terre à la barrette ne corrige pas une continuité absente dans une pièce.

C’est pourquoi un contrôle complet revient toujours à la même logique : valeur de terre, continuité, protections différentielles, qualité des serrages et cohérence du tableau.

Prix pour mesurer la terre d’une maison en 2026

Le budget dépend du niveau de contrôle

Le budget dépend du niveau de contrôle. Acheter un testeur simple ne coûte presque rien, mais le résultat reste limité. Faire venir un professionnel coûte plus cher, mais il apporte une méthode, un diagnostic et souvent une correction possible.

Pour un logement ancien, le meilleur budget n’est pas toujours l’achat d’un appareil. Si vous n’avez qu’un doute ponctuel, une intervention courte d’électricien peut être plus rationnelle.

Ces prix ne comprennent pas les travaux de correction. Ajouter un piquet, refaire une liaison, reprendre une barrette, tirer des conducteurs de protection ou refaire une partie du tableau peut changer complètement le budget. Le prix pour mettre la terre sur une prise s’ajoute souvent à celui du diagnostic.

Acheter ou faire intervenir un professionnel

Avant d’acheter un appareil, posez-vous une question simple : allez-vous mesurer une seule maison une seule fois, ou contrôler régulièrement plusieurs installations ? Dans le premier cas, faire intervenir un professionnel peut coûter moins cher et éviter une mauvaise interprétation.

Pourquoi une bonne terre ne suffit pas sans différentiel 30 mA

La terre et le différentiel travaillent ensemble

La terre et le différentiel travaillent ensemble. La terre crée un chemin de défaut. Le différentiel détecte une fuite de courant et coupe l’alimentation.

Dans un logement moderne ou rénové, les dispositifs différentiels haute sensibilité 30 mA sont essentiels. Ils ne remplacent pas la prise de terre, mais ils apportent une protection complémentaire majeure.

• Terre correcte mais pas de DDR 30 mA : installation à moderniser.
• DDR 30 mA mais pas de terre : mesure compensatoire insuffisante pour conclure à une installation saine.
• Terre présente mais continuité absente : certaines prises restent dangereuses.
• Différentiel qui ne teste pas : appareil à remplacer ou tableau à contrôler.
• Déclenchements fréquents : défaut d’isolement, humidité ou appareil en cause à rechercher.

Le bouton test ne remplace pas une mesure

Le bouton test du différentiel doit être actionné régulièrement, mais il ne remplace pas une mesure. Il vérifie que l’appareil déclenche avec son circuit de test interne.

Si vous avez une terre médiocre et des différentiels absents, vétustes ou mal répartis, la priorité est de faire établir un diagnostic électrique. Le problème ne se limite plus à une valeur en ohms.

Cas fréquents en maison ancienne

Des prises anciennes non raccordées

Les maisons anciennes réservent souvent des surprises. Certaines ont une barrette de terre visible et un tableau récent, mais des prises anciennes non raccordées à la terre dans les chambres ou le séjour.

D’autres ont une prise de terre très résistive parce que le piquet est court, corrodé, mal placé ou installé dans un sol sec.

Ne vous contentez pas de changer les prises murales pour des modèles avec broche de terre. Si le conducteur de protection n’est pas présent derrière, l’apparence devient trompeuse.

“

Une broche de terre sur une prise ne prouve rien si le fil vert et jaune n’arrive pas jusqu’au bornier de terre. Je préfère une mesure moins flatteuse mais traçable à une prise propre qui rassure à tort.

Regardez d’abord où les conducteurs de protection arrivent au bornier.

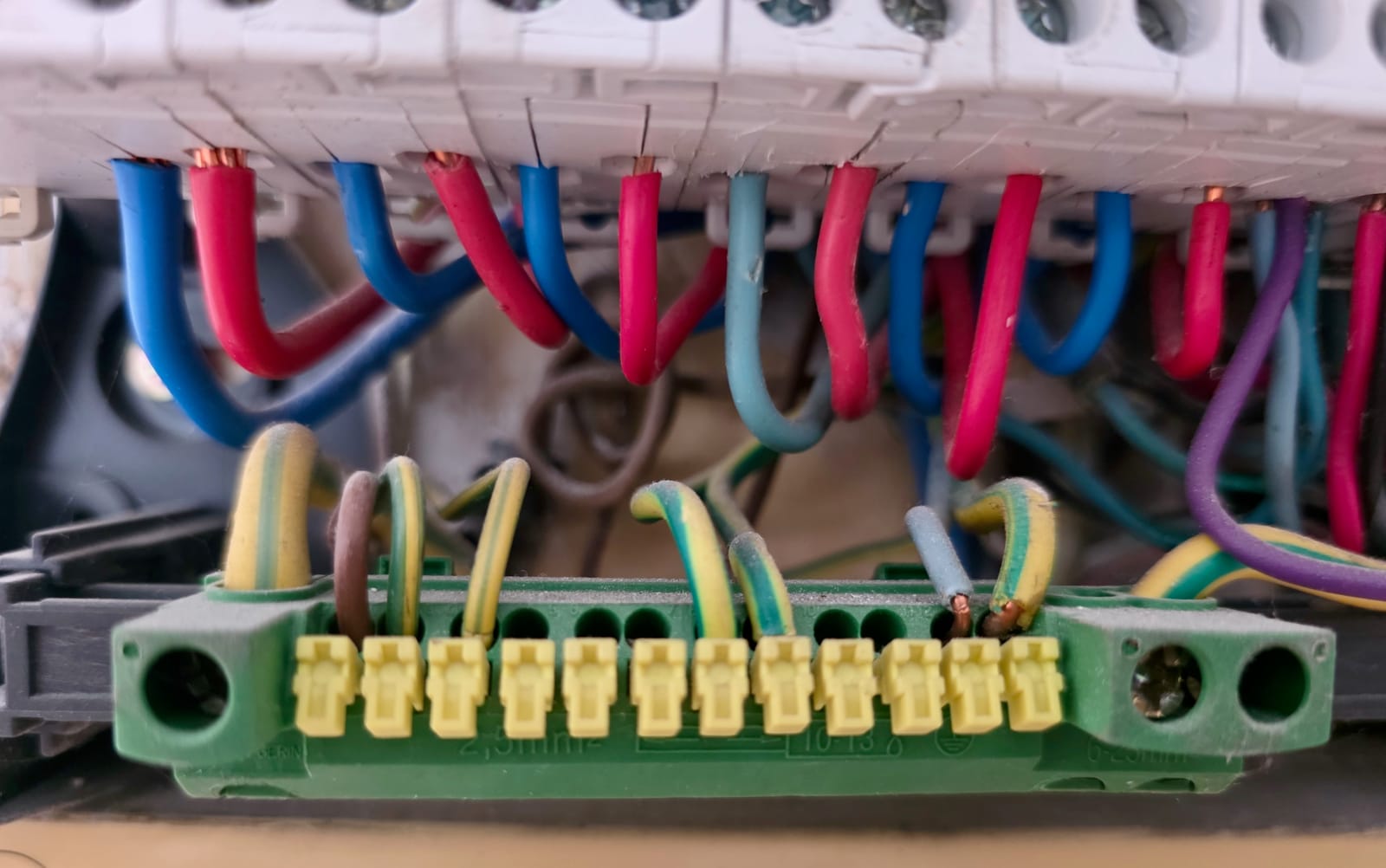

1 Fil de terre en marron (non conforme) Fil de terre en marron (non conforme) 2 Fil de terre en bleu clair (non conforme) Fil de terre en bleu clair (non conforme)

Bornier de terre

Les conducteurs de protection de chaque circuit y sont raccordés, ici en marron et en bleu au lieu du vert et jaune.

1. 1 Fil de terre en marron (non conforme)
2. 2 Fil de terre en bleu clair (non conforme)

Reprendre la terre comme un système

Dans une rénovation sérieuse, la terre doit être reprise comme un système complet. Il faut contrôler le tableau, les circuits, les pièces d’eau, les prises extérieures et les liaisons équipotentielles.

Quand faut-il améliorer la prise de terre ?

Dès que la mesure dépasse le repère

Il faut envisager une correction dès qu’une mesure répétée dépasse 100 ohms, qu’une prise affiche une absence de terre ou qu’une continuité importante manque.

Il faut aussi agir si vous ajoutez des circuits extérieurs, une borne de recharge, un tableau divisionnaire, un atelier, une pompe, un portail motorisé ou des équipements sensibles. Avant d’intervenir, lisez le guide mettre la terre dans une maison. Ces équipements méritent aussi une protection contre les surtensions : le guide sur les parafoudres fait le point.

• Ajouter un piquet si le sol et la configuration le permettent.
• Multiplier les piquets avec un espacement adapté quand un seul piquet ne suffit pas.
• Améliorer la liaison si le conducteur principal est abîmé, trop ancien ou mal serré.
• Reprendre la barrette si elle est oxydée, inaccessible ou mal identifiée.
• Refaire les continuités si certaines prises ou masses ne rejoignent pas la terre.

Le prix d’installation d’un piquet de terre varie selon le terrain, la profondeur et le nombre d’électrodes.

Le sol joue énormément

Le sol joue énormément. Une terre peut être meilleure en période humide et moins bonne en période sèche. C’est une des raisons pour lesquelles viser juste sous 100 ohms n’est pas toujours confortable.

Pour une maison équipée d’un parafoudre, d’un tableau récent ou d’équipements électroniques sensibles, une valeur plus basse est généralement recherchée. Le sujet rejoint alors le guide sur les parafoudres et les idées reçues.

Erreurs fréquentes lors d’une mesure de terre

Confondre présence et résistance de terre

La première erreur consiste à confondre présence de terre et résistance de terre. Une prise peut allumer le voyant “terre” d’un petit testeur sans offrir une valeur satisfaisante.

La deuxième erreur consiste à ne mesurer qu’une seule prise facile d’accès. Dans une maison ancienne, les circuits peuvent avoir été repris pièce par pièce.

• Mesurer une seule prise puis conclure pour toute la maison.
• Oublier la continuité entre tableau, prises et masses métalliques.
• Se fier uniquement au bouton test du différentiel.
• Interpréter un CATU DT-300 comme un telluromètre dans tous les cas.
• Ouvrir une barrette sans méthode et sans savoir ce qui reste alimenté.
• Ignorer les pièces d’eau alors qu’elles concentrent les risques.
• Confondre mise en sécurité et conformité complète lors d’une rénovation partielle.

Ne pas corriger les défauts simples

La troisième erreur consiste à chercher une valeur parfaite sans corriger les défauts simples. Un conducteur mal serré, une barrette oxydée ou une liaison coupée peuvent expliquer une anomalie.

Une mesure doit toujours déclencher une question pratique : que faut-il vérifier ensuite ?

Faut-il acheter un CATU DT-300 pour une seule maison ?

Un bon appareil pour des contrôles réguliers

Le CATU DT-300 est un bon appareil si vous avez plusieurs contrôles à faire, si vous gérez plusieurs logements ou si vous êtes souvent amené à vérifier des prises en rénovation. Mon avis complet sur le CATU DT-300 détaille ses forces et ses limites.

Pour une seule maison, l’achat se discute. L’appareil coûte plus cher qu’un testeur simple, et son résultat demande une interprétation technique.

Si vous l’achetez ou non

Si vous l’achetez, gardez la notice et notez les conditions de mesure. Un appareil sérieux mal utilisé peut produire une conclusion faible.

Si vous ne l’achetez pas, demandez à l’électricien quel appareil il utilise et quelle méthode il applique. Une bonne réponse doit distinguer mesure par boucle, mesure à la barrette et continuité.

Méthode de décision rapide

Partir de votre situation

Pour décider sans vous perdre, partez de votre situation. Une maison récente avec tableau clair, différentiels 30 mA et valeur de terre basse ne demande pas la même urgence qu’une maison ancienne sans terre dans certaines pièces.

Le plus important est de ne pas transformer une mesure en verdict automatique.

Éviter deux excès

Cette méthode évite deux excès : paniquer sur une seule mesure mal comprise, ou se rassurer avec un voyant vert qui ne mesure pas la réalité.

Une terre douteuse ne se corrige pas au piquet seul : la barrette de coupure et les différentiels qui l’exploitent sont au tableau, dont le guide dédié détaille les points de contrôle. Et une valeur hors norme ne devient un danger qu’au regard des risques électriques réellement encourus.
