Publié le 2 septembre 2026
En bref
Un telluromètre mesure la résistance d’une prise de terre. L’appareil injecte un courant de test dans le sol et affiche une valeur en ohms — pas une tension, pas une continuité : une résistance.
C’est l’outil qui répond à une question précise : la terre évacue-t-elle réellement un courant de défaut ? La présence d’un fil vert et jaune dans une prise ne dit rien de cette valeur.
Ici, je détaille l’appareil : les familles, les méthodes de mesure, la lecture des valeurs, et la décision entre acheter, louer ou faire mesurer. L’interprétation de la terre d’une maison est traitée dans le guide de mesure.
41 Hz à 5 kHz
plage du générateur selon les modèles
±2 %
précision annoncée d’un telluromètre numérique
5 à 10 m
espacement des piquets en méthode 3 pôles
0 à 1999 Ω
plage annoncée sur la fiche du PCE-ET 3000
Un telluromètre, parfois appelé tellurohmètre, est un instrument qui mesure la résistivité du sol et la résistance des prises de terre d’un réseau électrique. Deux mesures proches, mais qui ne répondent pas à la même question.
Le principe tient en deux blocs : un générateur de courant alternatif et un voltmètre. Selon les modèles, le générateur travaille entre 41 Hz et 5 kHz, une plage choisie pour s’affranchir des courants du réseau et de leurs harmoniques.
La lecture se fait en 2, 3 ou 4 points. La méthode de Wenner, avec ses quatre électrodes alignées, reste la référence pour la résistivité du sol.
Cette mesure n’est pas née dans un laboratoire. Les décrets français du 4 août 1935 ont imposé de relier les carcasses métalliques des machines à la terre au-delà de 150 V ; il fallait ensuite vérifier ces liaisons, et le telluromètre répond à ce besoin.
Dans la pratique, on mesure une terre pour trois raisons : valider une installation qui vient d’être reprise, suivre une installation ancienne, ou trancher un doute après des déclenchements qui reviennent. Dans les trois cas, la valeur sert de preuve, pas d’impression.
Cette valeur sert aussi de référence. Une terre posée dans un sol qui a bougé, avec des connexions qui ont vieilli, mérite un chiffre de départ. C’est ce chiffre qui permettra de dire, plus tard, si quelque chose a changé.
La résistivité et la résistance ne se lisent pas l’une à la place de l’autre. Un terrain sec et caillouteux peut afficher une résistivité élevée alors que la terre reste correcte : la première décrit le sol, la seconde décrit la liaison entre l’électrode et ce sol.
La confusion la plus fréquente concerne le multimètre. Il vérifie la continuité et les tensions sur une prise, mais il ne mesure pas de façon fiable la résistance réelle de la prise de terre. Ce n’est pas une question de gamme : la méthode est inadaptée.
| Instrument | Ce qu’il donne | Ce qu’il ne remplace pas |
|---|---|---|
| Instrument Multimètre | Ce qu’il donne Tensions, continuité, résistances faibles | Ce qu’il ne remplace pas La résistance réelle de la prise de terre |
| Instrument Testeur de prise à voyants | Ce qu’il donne Un contrôle de câblage | Ce qu’il ne remplace pas Toute valeur en ohms |
| Instrument Telluromètre | Ce qu’il donne Résistance de terre, résistivité du sol | Ce qu’il ne remplace pas Le contrôle des différentiels et des continuités |
Trois appareils, trois réponses différentes.
Les telluromètres se rangent en trois familles : les analogiques à cadran, les numériques à écran, et les testeurs sur prise à voyants. Cette dernière famille n’est pas un telluromètre : elle ne donne aucune valeur en ohms et ne remplace pas un appareil de mesure.
La précision annoncée suit la technologie : environ 2 % pour un numérique, ±3 % pour un analogique. Sur une mesure qui bouge avec l’humidité du sol, la stabilité de l’appareil compte autant que le chiffre de la fiche.
Un appareil se vérifie. L’étalonnage de l’instrument, l’état des cordons et la qualité des contacts pèsent sur le résultat. Un étalonnage de contrôle tous les deux ans reste le repère généralement retenu Bonne pratique , sans être une obligation normée.
Le choix entre analogique et numérique se joue sur l’usage. Un numérique se lit vite, y compris dehors, et sa valeur fixe se note sans hésitation. Un analogique demande plus d’attention à l’aiguille.
Sur le terrain, la répétabilité compte plus que la décimale. Un appareil maîtrisé, avec un câblage propre et des piquets bien plantés, donne des valeurs cohérentes d’une fois sur l’autre : c’est cette cohérence qui permet de comparer.
Un testeur de prise à voyants garde un usage : contrôler rapidement le câblage. Ce n’est pas la même famille d’appareils, et il ne faut pas lui demander une valeur qu’il ne sait pas produire.
La méthode décide de ce que la valeur représente. Une mesure juste avec la mauvaise méthode décrit autre chose que ce que l’on croit lire.
La méthode 3 pôles, dite de chute de potentiel, est la référence sur chantier et en maintenance : 2 piquets auxiliaires en plus de la terre testée, espacés de 5 à 10 m, et la barrette de coupure ouverte. C’est elle qui isole la prise de terre du reste de l’installation.
La barrette de coupure n’est pas un détail : c’est le point de déconnexion qui sépare la prise de terre de l’installation. Sans son ouverture, la mesure ne décrit plus la même chose.
Barrette de terre
Repérez cette pièce avant de préparer la mesure : c’est elle qui rend la prise de terre isolable.
La méthode 4 pôles ne mesure pas la même chose : elle donne la résistivité du sol, utile pour dimensionner une terre avant de la poser.
La méthode sélective ajoute une pince auxiliaire : elle isole une terre parmi plusieurs sans tout déconnecter. C’est la méthode des sites qui partagent plusieurs prises de terre.
Sans piquet ni pince, il reste la boucle de terre. Elle demande plusieurs chemins de terre en parallèle pour donner une mesure exploitable.
Enfin, la méthode 2 pôles donne un contrôle rapide, avec une précision moindre. À réserver au dépannage, pas à une réception de travaux.
Le tri se fait dans cet ordre : d’abord ce que l’on veut savoir, ensuite l’endroit où l’on se trouve. Un contrôle rapide sur une prise n’a pas le même objectif qu’une mesure de réception, et les deux résultats ne se mélangent pas.
Sur un terrain accessible, la méthode 3 pôles reste la plus lisible. En milieu urbain, c’est souvent la boucle ou la sélective qui prennent le relais, faute de place. Un appareil doit couvrir la méthode que l’on veut employer : c’est ce qui décide d’un modèle utilisable ou non.
| Méthode | Ce qu’elle mesure | Contrainte principale |
|---|---|---|
| Méthode 3 pôles | Ce qu’elle mesure Résistance de la prise de terre | Contrainte principale 2 piquets, 5 à 10 m, barrette ouverte |
| Méthode 4 pôles | Ce qu’elle mesure Résistivité du sol | Contrainte principale Quatre électrodes alignées |
| Méthode Sélective | Ce qu’elle mesure Une terre parmi plusieurs | Contrainte principale Pince auxiliaire |
| Méthode Boucle | Ce qu’elle mesure Le chemin de défaut complet | Contrainte principale Plusieurs chemins de terre en parallèle |
| Méthode 2 pôles | Ce qu’elle mesure Contrôle rapide | Contrainte principale Précision moindre |
Cinq méthodes, cinq lectures différentes de la même installation.
En appartement, en maison mitoyenne ou sur un petit terrain, planter deux piquets est parfois exclu. La mesure par boucle d’impédance phase-PE est prévue pour ces locaux d’habitation « où il est exclu de pouvoir planter des piquets ».
Deux options existent : un telluromètre équipé d’une pince de terre, ou une pince de terre-telluromètre indépendante. Le circuit n’est pas interrompu pendant la mesure, donc rien à couper pour tester.

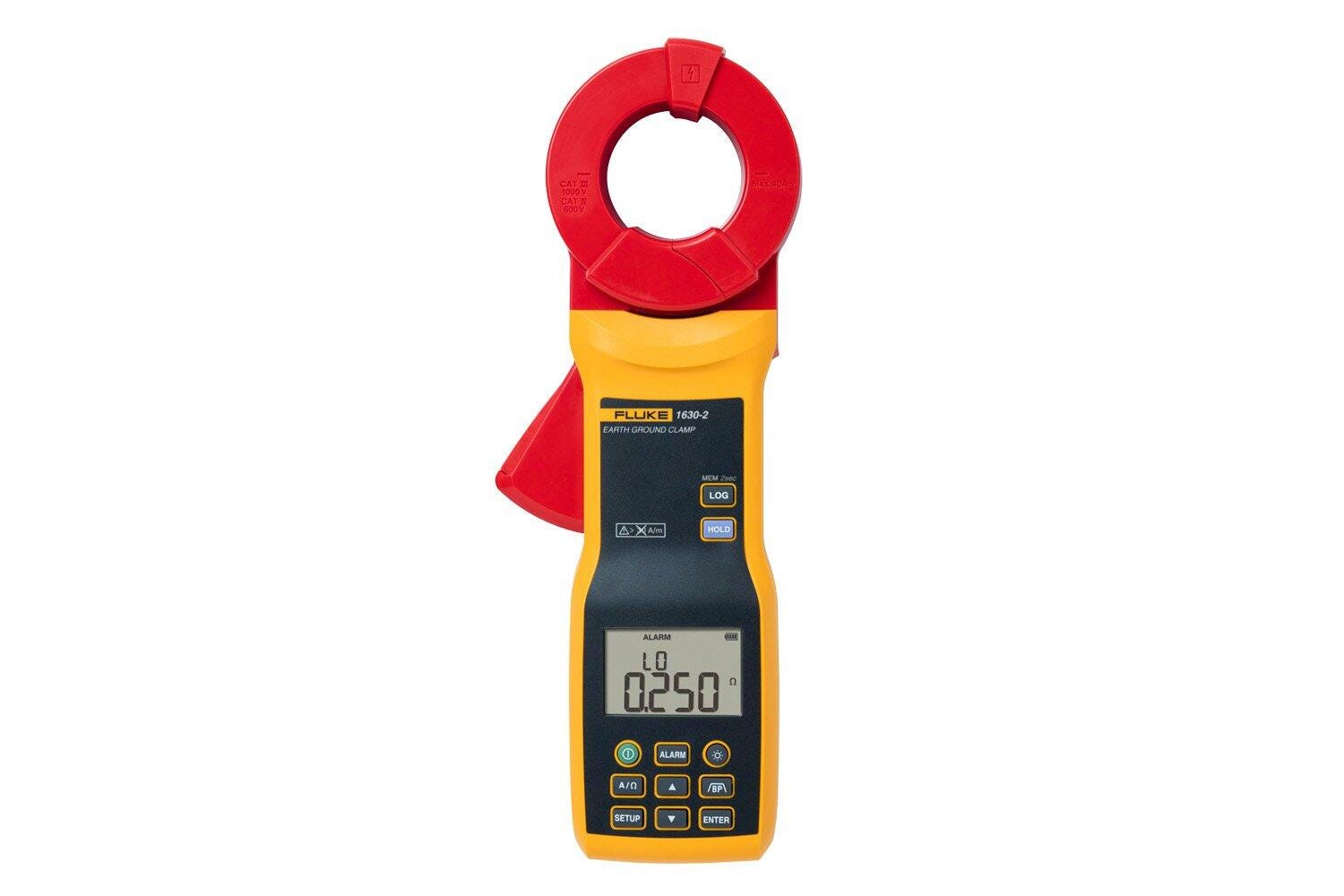

Pince de mesure de terre
La variante sans piquets de la mesure : la pince se referme autour du conducteur.
Source : media.fluke.comLe principe se retient en une phrase : l’appareil lit l’impédance de la boucle de défaut sur une installation en service. Rien à planter, rien à décrocher, et pas de coupure à organiser.
Ce n’est pas une mesure au rabais. C’est une autre mesure, pensée pour un autre contexte : des locaux où deux piquets ne trouveraient jamais leur place. Le résultat se lit avec cette limite en tête.
La contrepartie est réelle. La boucle décrit le chemin de défaut complet, pas l’électrode seule, et elle n’est exploitable qu’avec plusieurs chemins de terre en parallèle.
C’est le terrain des contrôleurs par boucle, comme le Catu DT-300 : un contrôle sans piquets, utile quand la méthode 3 pôles n’est pas praticable.
Attention
Une mesure par boucle et une mesure à la barrette ne se comparent pas : elles ne décrivent pas le même objet. Pour la résistance de la prise de terre seule, c’est la méthode à piquets qui tranche.
Sur la fiche du PCE-ET 3000, le constructeur annonce une plage de 0 à 1999 Ω répartie sur 3 calibres, une précision de ±2 % et une fréquence de mesure de 820 Hz.
Cette fréquence n’est pas un détail. Elle est choisie pour éviter l’influence des courants de réseau et des harmoniques sur la lecture. L’appareil annonce aussi CAT III 300 V et la conformité VDE 0413-7.
La valeur brute ne suffit jamais. Ce qui décide, c’est l’écart entre deux mesures prises dans les mêmes conditions : même point, même saison, même humidité de sol.
Deux mesures prises au même endroit, à des saisons différentes, racontent une histoire. Une valeur qui glisse doucement alerte souvent avant qu’un défaut ne se manifeste franchement.
Le calibre compte aussi : une lecture sur la mauvaise plage affiche un chiffre plausible sans être exploitable. Avant d’interpréter, vérifiez l’unité et la plage affichées.
Ne confondez pas résistance de terre et isolement. Ce sont deux mesures, deux appareils, deux protocoles : l’isolement relève du mégohmmètre, sur un circuit nu et hors tension.
Le calibrage ISO proposé en option sur certains appareils est un niveau de vérification supplémentaire. Il ne change pas la méthode de mesure, il documente la confiance dans l’appareil.
La manipulation tient en trois bornes, deux piquets et une lecture. En pratique, c’est la préparation qui décide de la valeur.

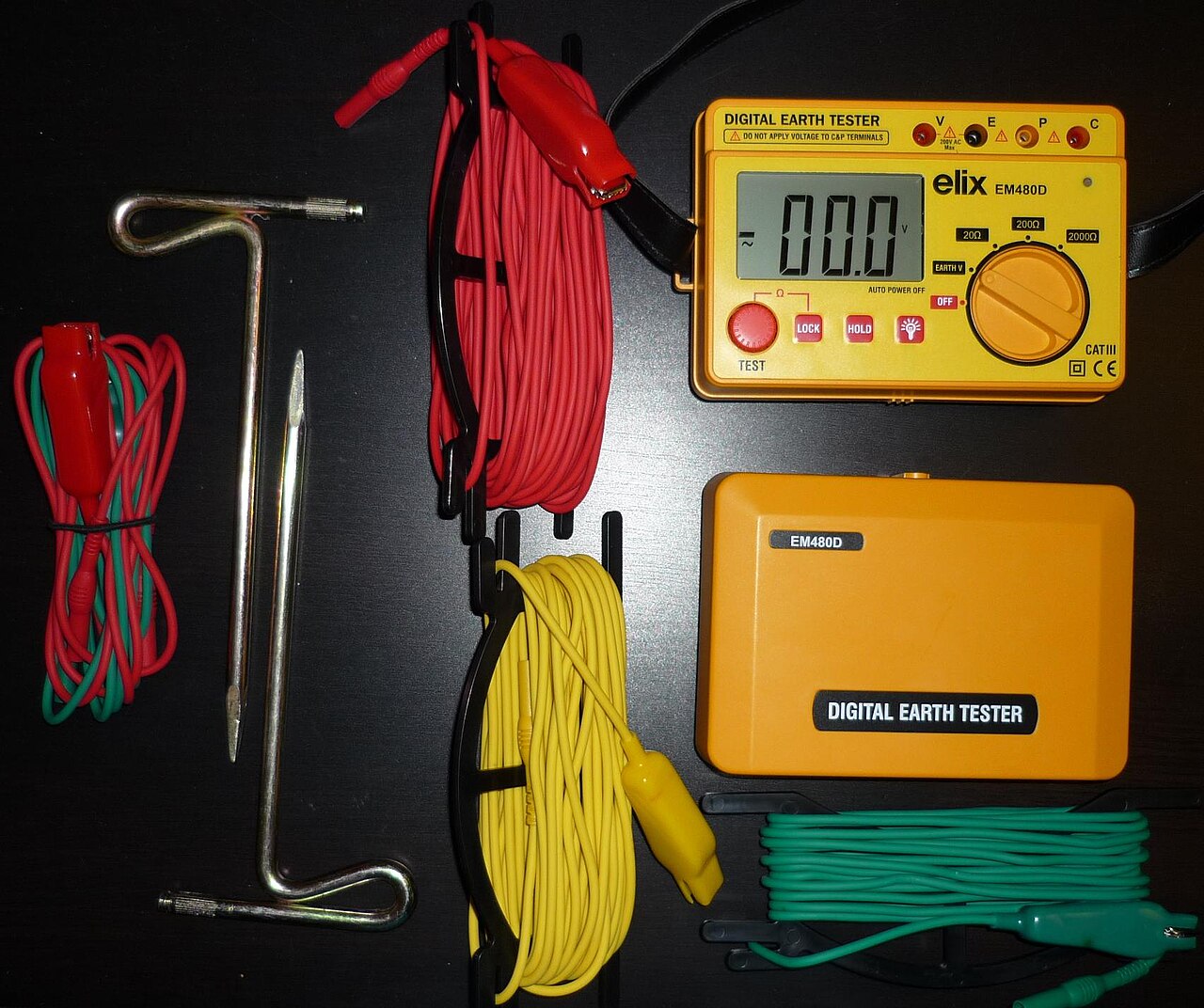

Telluromètre à piquets
C’est la méthode 3 pôles en version transportable : mieux vaut vérifier le lot avant de se déplacer.
Sur un appareil comme le PCE-ET 3000, la convention annoncée est simple : E en noir, P en vert, C en rouge. Les piquets se plantent en ligne droite, les câbles ne se croisent pas, et le sol se travaille humide ou humidifié.
L’espacement de 5 à 10 m n’est pas arbitraire : les piquets doivent être assez éloignés pour que la mesure décrive la terre testée. Sur un petit terrain, c’est souvent ce point qui bloque la méthode.
La qualité des connexions mérite le même soin que le reste : cordons bien serrés, pinces propres, rallonges seulement si nécessaire. Un contact douteux se paie en valeur fausse.
Avant de planter et de brancher
Toute ouverture d’appareillage commence par une coupure de l’alimentation et une vérification d’absence de tension au VAT. Pour la barrette de coupure comme pour le tableau, l’ouverture se confie à un professionnel dès que l’installation n’est pas prévue pour un contrôle par un particulier.
Repérer le point de mesure
Identifier la barrette de coupure et le départ de terre concerné, sans rien démonter sous tension.
Mettre hors tension et vérifier
Couper au disjoncteur concerné et contrôler l’absence de tension au VAT avant toute ouverture.
Planter les piquets
Deux piquets auxiliaires en ligne droite avec la terre testée, espacés de 5 à 10 m, dans un sol humide ou humidifié.
Câbler les bornes
Relier les cordons aux bornes E, P et C selon la convention du modèle, sans croiser les câbles.
Lire et comparer
Relever la valeur en ohms, avec le calibre et l’heure, puis comparer à l’historique dans les mêmes conditions.
Refermer proprement
Remettre la barrette dans son état d’origine et vérifier le serrage avant de rendre l’installation au service.
Si la mesure révèle un problème de prise de terre — piquet, câble, connexion — la suite n’est plus de la métrologie. Le budget et la méthode de pose sont traités dans installation d’un piquet de terre.
Un telluromètre mesure une résistance de terre. Il ne teste pas les dispositifs différentiels, il ne contrôle pas la continuité des masses métalliques, et il ne remplace pas un contrôleur d’installation complet.
Un testeur de prise à voyants ne donne aucune valeur : il vérifie un câblage. Un multimètre, lui, ne mesure pas de façon fiable la résistance réelle de la prise de terre. Trois appareils, trois limites, et aucun ne remplace les deux autres.
Une terre correcte ne rend pas l’installation sûre à elle seule. La protection des personnes repose aussi sur les différentiels et sur les continuités : une belle valeur au telluromètre ne corrige pas un différentiel absent.
Créer une terre, la reprendre ou la renforcer est un autre chantier. La méthode, le conducteur et le rôle de chaque élément sont détaillés dans mettre la terre dans une maison.
Un contrôle complet se lit en trois volets : la valeur de terre, la continuité des conducteurs de protection et le comportement des différentiels. Le telluromètre ne couvre que le premier, et c’est déjà beaucoup.
Attention
Une bonne mesure n’est pas un permis de ne rien vérifier : terre, continuité et différentiels forment un ensemble. C’est le contrôle complet qui protège, pas une valeur isolée.
Sur les fiches constructeur, le prix n’est pas publié : il se demande en négoce spécialisé ou sur devis. Le budget dépend surtout des méthodes couvertes et des accessoires fournis.
C’est le premier critère de choix : quelles méthodes l’appareil couvre-t-il ? Un modèle limité à la boucle ne mesurera jamais l’électrode seule ; un modèle à piquets seul dépanne mal un appartement.
Regardez ensuite la boîte : piquets, câbles, bobines, pince. Un telluromètre nu ne mesure rien. Le calibrage ISO, lui, est proposé en option sur certains appareils.
Trois critères pratiques reviennent : les méthodes couvertes, les accessoires livrés et la notice. Un appareil dont la procédure est claire se mesure mieux qu’un modèle dont la documentation reste obscure le jour du contrôle.
L’état de l’appareil compte pour un achat d’occasion : cordons, étalonnage et lot complet font partie de l’évaluation. Un telluromètre incomplet coûte souvent plus cher qu’il n’y paraît.
Un appareil qui couvre à la fois la boucle et les piquets évite un deuxième achat quand le contexte change. C’est ce qui explique la différence entre un modèle spécialisé et un appareil polyvalent.
Deux références montrent ce que couvre un appareil. Le Fluke 1621 annonce le test de chute de potentiel 3 pôles et la résistance 2 pôles, avec détection automatique de tension parasite et avertissement de tension dangereuse, en 600 V CAT II et IP 40. La fiche renvoie vers la référence 1623-2.
Le PCE-ET 3000 mise, lui, sur une fréquence de 820 Hz et la conformité VDE 0413-7 annoncée, avec une plage de 0 à 1999 Ω sur 3 calibres.
Le comparatif Fluke ou Chauvin Arnoux donne des repères de gamme si vous hésitez entre ces deux marques d’instruments de mesure.
Achat, location, intervention : trois usages différents. Un contrôle ponctuel se loue ou se confie à un électricien ; des mesures répétées, pour un artisan ou un propriétaire qui suit son installation, justifient l’achat.
En location, le point à vérifier n’est pas la journée d’appareil : c’est le lot fourni. Sans piquets ni câbles, la méthode 3 pôles est inutilisable. La question à poser est simple : qu’est-ce qui accompagne l’appareil ?
Pour un litige, une réception de travaux ou une vente, la mesure doit être documentée : valeur, date, appareil utilisé, conditions de sol. Une valeur enregistrée vaut mieux qu’une valeur annoncée.
Reste la question du temps. Une mesure demande une préparation, un déplacement et une lecture ; c’est ce temps qui décide entre louer, acheter ou confier le contrôle. Le montant affiché à l’achat n’est qu’une partie de l’équation.
Les piquets trop rapprochés, les câbles croisés, un sol sec : la valeur part dans tous les sens. Ce n’est pas l’appareil qui est en cause, c’est la préparation.
La barrette fermée est l’erreur classique. La mesure décrit alors tout le réseau, pas la prise de terre seule. Avant d’interpréter, vérifiez ce que vous avez réellement isolé.
Avant d’incriminer le sol, contrôlez l’appareil : cordons, piles, calibre, étalonnage. Un contact douteux donne une valeur fausse, jamais une valeur prudente.
En intervention, l’analyse du risque électrique se fait avant chaque opération et s’actualise si la situation change. Le matériel utilisé doit être conforme à la réglementation en vigueur.
La prévention des contacts indirects repose sur la mise à la terre des masses avec coupure automatique de l’alimentation. Une mesure de terre s’inscrit dans cet ensemble, elle ne le remplace pas.
Une valeur qui bouge entre deux mesures vient parfois de l’installation : connexion desserrée, conducteur abîmé, piquet qui a bougé. La mesure oriente le diagnostic, elle ne le remplace pas.
Avant de condamner une terre, éliminez les causes de mesure : piquets, câbles, humidité, calibre. Une mesure propre évite de refaire un chantier pour rien.
Attention
Personne ne bricole une barrette de terre ou un serrage sous tension. Dès qu’il faut ouvrir un appareillage ou reprendre une connexion, l’intervention revient à un électricien équipé.
Oui, par boucle d’impédance phase-PE, avec une pince de terre ou une pince-telluromètre indépendante. C’est la solution prévue pour les locaux d’habitation où planter des piquets est exclu. La mesure ne coupe pas le circuit, mais elle n’est exploitable qu’avec plusieurs chemins de terre en parallèle.
Un multimètre contrôle la continuité et les tensions ; il ne mesure pas de façon fiable la résistance réelle de la prise de terre. Le telluromètre injecte un courant de test et affiche une valeur en ohms, seul résultat comparable d’une mesure à l’autre.
La méthode de référence dite 3 pôles utilise 2 piquets auxiliaires en plus de la terre testée, espacés de 5 à 10 m, barrette ouverte. La méthode 4 pôles sert à la résistivité du sol, et la méthode 2 pôles à un contrôle rapide, moins précis.
Le générateur travaille entre 41 Hz et 5 kHz selon les modèles. Le PCE-ET 3000 annonce 820 Hz, une fréquence choisie pour éviter l’influence des courants de réseau et des harmoniques sur la lecture.
Un étalonnage de contrôle tous les deux ans est le repère généralement retenu, sans être une obligation normée. Le calibrage ISO proposé en option sur certains appareils est un autre niveau de vérification, plus documenté.
La lecture d’un contrôle simple peut se faire avec un appareil adapté, mais l’ouverture de la barrette de coupure ou d’un appareillage demande une coupure, une vérification d’absence de tension et un professionnel quand l’installation n’est pas prévue pour ça. Une mesure mal préparée vaut moins que pas de mesure.
