Installer une prise Ethernet murale RJ45 : méthode

Installer une prise Ethernet murale permet d’obtenir une connexion plus stable qu’un Wi-Fi éloigné de la box. C’est utile pour un bureau, une télévision, une console, un point d’accès Wi-Fi, une baie de brassage domestique ou une pièce où le débit varie trop.

La pose paraît simple : un câble, une prise RJ45, quelques fils à clipser. En pratique, le résultat dépend surtout du chemin du câble, du respect des paires, du type de câble utilisé et du test final.

Une prise murale RJ45 ne se pense pas comme une prise électrique classique. Elle se raccorde en liaison dédiée depuis le coffret de communication ou la box, avec un câble réseau complet contenant 4 paires torsadées, soit 8 conducteurs.

À quoi sert une prise Ethernet murale ?

Une liaison propre, fixe et testable

Une prise Ethernet murale sert à amener le réseau filaire dans une pièce sans laisser un câble apparent courir depuis la box. Elle remplace une rallonge provisoire par une liaison propre, fixe et testable.

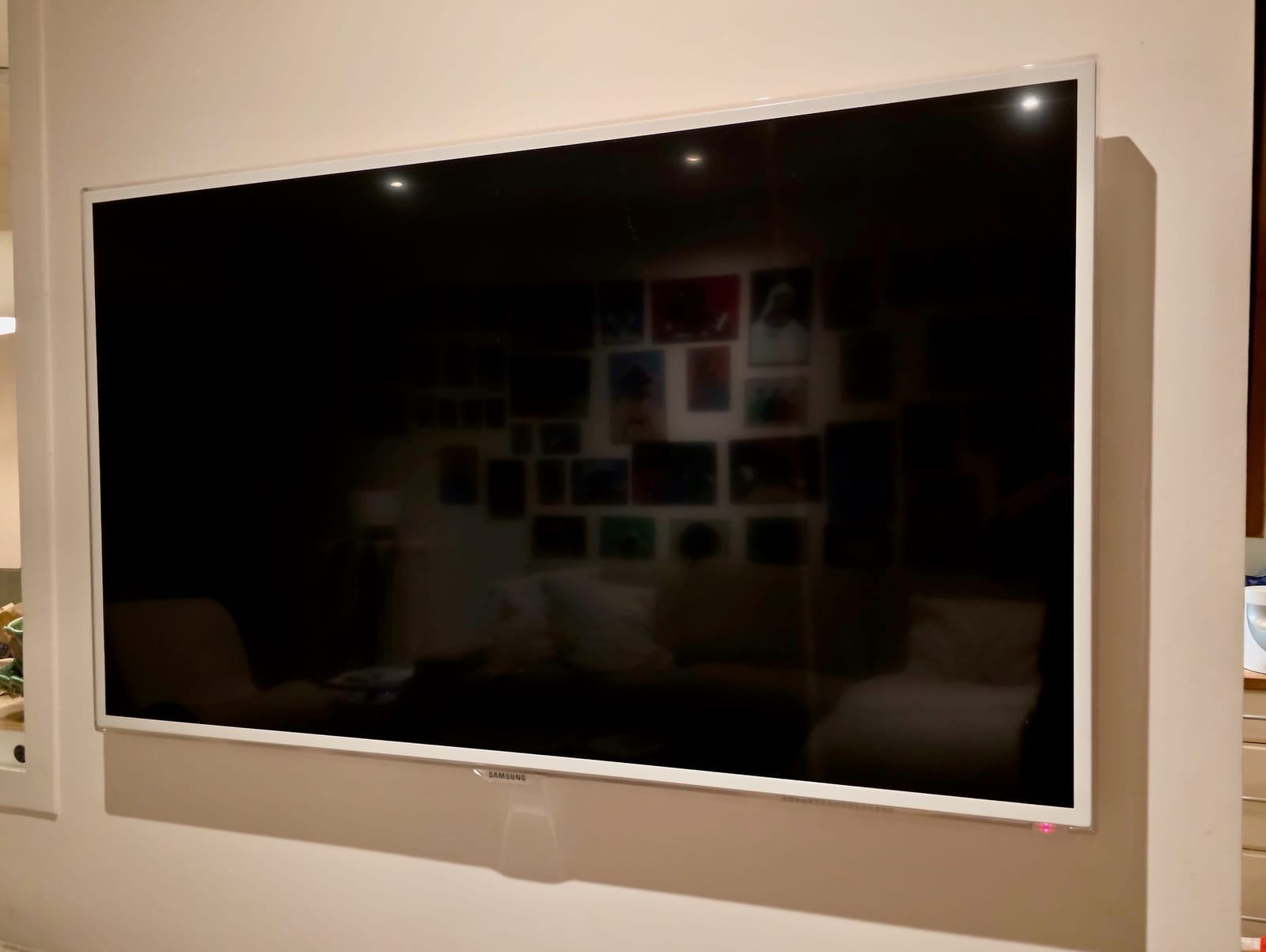

Dans un logement, elle est souvent posée pour relier une télévision, un ordinateur fixe, une console, un boîtier TV, un routeur secondaire, une caméra PoE ou un point d’accès Wi-Fi. Elle peut aussi servir à mieux exploiter une box fibre située près du tableau de communication.

Le principal intérêt est la stabilité

Le principal intérêt est la stabilité. Le Wi-Fi dépend de la distance, des murs, des interférences et de l’emplacement de la box. L’Ethernet, lui, transporte le signal dans le câble, avec moins de variations au quotidien.

Installer une prise RJ45 devient intéressant quand une pièce reçoit mal le Wi-Fi, quand le télétravail demande une connexion régulière ou quand plusieurs équipements consomment beaucoup de débit en même temps.

“

Une prise RJ45 est réussie quand on peut identifier son câble, la tester facilement et la rebrasser sans deviner où elle arrive.

Prise RJ45, Ethernet, Cat 6 : bien comprendre les mots

Ethernet, le réseau ; RJ45, le connecteur

Le mot “Ethernet” désigne la technologie réseau utilisée par les appareils. Le mot “RJ45” désigne le format de connecteur le plus courant pour brancher un câble réseau dans une prise murale, une box ou un switch.

La catégorie du câble, comme Cat 6 ou Cat 6A, décrit ses performances selon la fréquence et les usages visés. Le grade, comme grade 2TV ou grade 3TV, est davantage utilisé dans le contexte résidentiel français pour les réseaux de communication du logement.

1 Marquage CAT.6 Marquage CAT.6

Module keystone Cat 6

Vérifier la catégorie imprimée sur le noyau avant l’achat

Dans une rénovation simple, beaucoup de particuliers parlent de “prise Ethernet” alors qu’ils veulent dire “prise RJ45 murale”. Ce n’est pas gênant pour acheter le matériel, mais il faut rester précis au moment de choisir le câble et le noyau de prise.

Une prise seule ne crée pas un bon réseau

Une prise murale seule ne crée pas un bon réseau. Elle doit être cohérente avec le câble, le coffret de communication, les cordons de brassage et les équipements branchés aux deux extrémités.

Prise murale plutôt qu’un long câble ?

Un câble au sol n’est pas durable

Un long câble Ethernet posé au sol peut dépanner. Ce n’est pas une bonne solution durable dans un salon, un couloir ou une chambre. Il s’abîme, se débranche, gêne le passage et finit souvent plié derrière un meuble.

La prise murale a trois avantages. Elle protège le câble fixe, elle donne une finition propre et elle permet de raccorder un cordon court entre le mur et l’appareil. En cas de problème, on peut tester chaque partie : cordon, prise, câble dans le mur et brassage au coffret.

Le choix dépend aussi de la maison

Le choix dépend aussi de la maison. Dans un logement avec combles, faux plafond, gaine disponible ou cloison en placo, la pose peut rester assez simple.

Dans un mur plein, une dalle béton ou une maison sans gaine libre, le passage du câble devient la partie la plus longue. Pour un projet plus large, le guide d’installation de la fibre optique complète la réflexion réseau du logement.

Où placer la prise Ethernet murale ?

Placer la prise près de l’appareil

La bonne place dépend de l’appareil à raccorder. Pour un bureau, placez la prise près de l’emplacement réel de l’ordinateur, pas seulement près de la porte. Pour une télévision, prévoyez la prise derrière le meuble ou dans la zone technique, avec assez de place pour le cordon.

Dans une installation neuve ou fortement rénovée, les prises de communication sont généralement pensées avec le coffret de communication. En rénovation partielle, on cherche plutôt le meilleur compromis entre usage, chemin de câble et finition.

Une prise accessible et proche du courant

Évitez les emplacements trop bas derrière un meuble lourd si vous devez souvent intervenir. Une prise inaccessible devient pénible dès qu’il faut changer un cordon, tester une liaison ou identifier un défaut.

La prise RJ45 est aussi souvent placée près d’une prise de courant, car les équipements réseau ont besoin d’alimentation. C’est logique pour un ordinateur, une télévision, une console, un point d’accès Wi-Fi ou un petit switch.

• Bureau : placer la prise près du poste de travail, avec un cordon court.
• Salon : viser la zone TV, box secondaire ou console, sans bloquer l’accès.
• Chambre : prévoir l’usage réel avant de percer, surtout si le mobilier peut changer.
• Point d’accès Wi-Fi : choisir un emplacement dégagé, pas enfermé derrière une armoire.
• Local technique : garder un repérage clair côté coffret ou baie de brassage.

Quel câble choisir pour une prise RJ45 murale ?

Le câble se choisit avant la prise

Le câble doit être choisi avant la prise. Pour un usage domestique, le choix se joue souvent entre câble résidentiel grade 2TV ou grade 3TV, et câble réseau Cat 6 ou Cat 6A.

Pour une rénovation simple avec une box, un ordinateur ou une TV domotique, un câble de bonne qualité en Cat 6 peut suffire. Pour une installation plus durable, avec plusieurs pièces raccordées et un coffret de communication organisé, un câble plus évolutif peut être pertinent.

Le blindage selon l’environnement

Le blindage est un point à regarder. Un câble non blindé peut fonctionner dans un environnement peu perturbé. Un câble blindé est plus adapté si le trajet passe près de câbles électriques, dans un environnement chargé ou si l’installation vise une meilleure tenue dans le temps.

Le plus important reste de garder une chaîne cohérente. Un câble performant perd de son intérêt si la prise, le brassage ou les cordons sont mal choisis. À l’inverse, une prise haut de gamme ne compensera pas un câble écrasé ou mal raccordé.

Matériel nécessaire pour installer une prise Ethernet murale

Le matériel dépend du mur et du passage

Le matériel dépend du type de mur et du passage du câble. Une pose en cloison creuse n’a pas les mêmes contraintes qu’une pose en apparent sous moulure ou qu’un passage par combles.

Au minimum, il faut une prise RJ45 murale, un câble réseau, une boîte d’encastrement ou un boîtier apparent, une plaque de finition, un outil de dénudage, un petit tournevis selon le modèle et un testeur RJ45.

Certains noyaux se raccordent sans outil

Certains noyaux RJ45 se raccordent sans outil spécial. D’autres utilisent un système de type punch down, avec insertion des fils dans des contacts autodénudants. Dans les deux cas, il faut respecter le code couleur et ne pas détorsader les paires trop loin.

Le testeur souvent oublié

Le testeur RJ45 est souvent oublié. Pourtant, c’est lui qui confirme que les huit conducteurs arrivent dans le bon ordre. Sans test, on peut refermer une prise qui semble propre mais qui provoque une connexion instable.

• Prise RJ45 murale : noyau keystone ou appareillage complet selon la gamme choisie.
• Câble réseau : longueur suffisante, avec marge raisonnable côté prise et coffret.
• Boîte ou boîtier : encastré, apparent ou adapté à une moulure.
• Plaque de finition : cohérente avec les autres appareillages de la pièce.
• Testeur RJ45 : contrôle de continuité, ordre des fils et défauts simples.
• Étiquettes : repérage de la prise dans le coffret de communication.

Prix d’une prise Ethernet murale posée

Le prix du matériel reste modéré

Le prix matériel reste généralement modéré si le passage du câble est simple. La prise, la plaque, le boîtier et quelques mètres de câble ne représentent pas le plus gros poste dans une installation compliquée.

Le coût augmente quand il faut passer dans une gaine saturée, traverser des murs, ouvrir une goulotte proprement, travailler dans des combles difficiles ou reprendre un coffret de communication mal organisé.

En autoinstallation, l’outillage pèse

En autoinstallation, le budget dépend surtout des outils déjà disponibles. Acheter un testeur, une pince ou un kit complet peut être utile si vous installez plusieurs prises. Pour une seule prise, il faut éviter d’acheter trop d’outillage qui ne servira plus.

Avec un professionnel, le devis inclut le déplacement, le temps de passage du câble, le raccordement, la finition et le test. Deux chantiers avec le même matériel peuvent donc avoir des prix très différents.

Peut-on poser soi-même une prise RJ45 ?

Possible si le trajet est simple

Oui, si le trajet est simple, si vous savez travailler proprement et si vous respectez les règles de sécurité autour des circuits électriques. Le réseau RJ45 transporte un signal faible, mais le chantier peut vous amener près de câbles électriques, de boîtes d’encastrement ou du tableau.

Il faut être prudent si vous percez un mur, ouvrez une gaine ou travaillez près d’une prise de courant. Avant d’intervenir dans une zone où passent des circuits électriques, coupez l’alimentation concernée et vérifiez l’absence de risque.

La difficulté est de tirer sans écraser

La difficulté n’est pas seulement de raccorder les huit fils. Elle est de tirer le câble sans l’écraser, garder un rayon de courbure correct, éviter les tractions fortes et faire une finition propre.

Si vous devez modifier une partie électrique, intervenir dans le tableau ou créer une prise de courant à côté, il vaut mieux passer par un professionnel. La prise RJ45 et la prise 230 V ne relèvent pas du même niveau de risque.

Schéma de câblage : T568A ou T568B ?

Le même schéma aux deux extrémités

Une prise RJ45 utilise 8 fils répartis en 4 paires. Les noyaux de prise indiquent généralement deux codes couleur : T568A et T568B. Les deux peuvent fonctionner, mais il faut choisir le même schéma aux deux extrémités du câble.

Dans beaucoup d’installations domestiques, le T568B est courant. Le point important n’est pas de débattre du meilleur schéma, mais de garder la même logique partout dans le réseau. Pour bien choisir le matériel, consultez le comparatif des câbles RJ45 et le guide sur le prix d’installation d’une prise Ethernet.

Une paire inversée, un débit instable

Une erreur fréquente consiste à respecter les couleurs d’un côté, puis à inverser une paire de l’autre. Le testeur peut alors signaler un défaut. Dans certains cas, la connexion semble fonctionner à bas débit mais devient instable dès qu’on demande plus de performance.

Gardez les paires torsadées jusqu’au plus près du connecteur. Trop détorsader les fils rend la prise plus jolie à l’œil, mais peut dégrader la qualité de transmission.

Méthode pas à pas pour installer la prise

La méthode ci-dessous décrit une pose classique : un câble part du coffret de communication, arrive dans une pièce, se termine dans une prise RJ45 murale, puis est testé.

Avant de commencer, repérez la prise côté pièce et son arrivée côté coffret. Préparez une étiquette claire, par exemple “Bureau RJ45 1” ou “Salon TV RJ45”. Ce repérage évite beaucoup de temps perdu au moment du brassage.

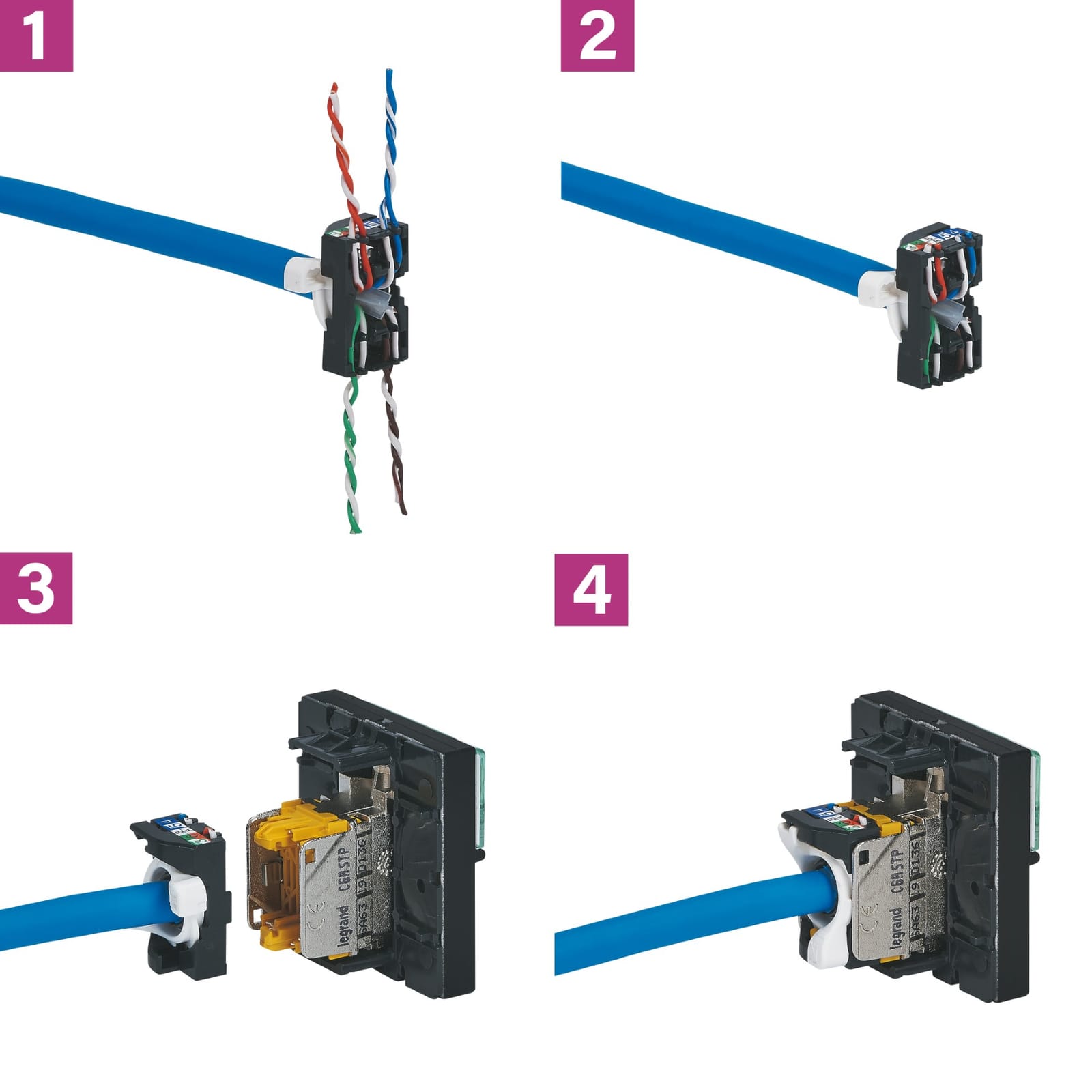

Raccorder la prise sans abîmer le câble

Placer chaque fil dans la bonne gorge

Le raccordement demande de la patience. Il faut retirer la gaine extérieure sur quelques centimètres, séparer les paires, placer chaque fil dans la bonne gorge et fermer le noyau selon le modèle.

Évitez de tirer sur les fils un par un. Un conducteur blessé ou trop tendu peut créer une panne intermittente. C’est le genre de défaut qui fait perdre du temps, car la connexion fonctionne parfois puis se coupe quand on bouge le cordon.

Garder une marge pour reprendre

Ne coupez pas trop court avant d’avoir vérifié l’ordre. Gardez une marge raisonnable pour reprendre le raccordement si une paire est inversée. Une fois la prise testée, vous pourrez ranger proprement le câble dans la boîte.

Dans une boîte d’encastrement peu profonde, attention au rayon de courbure. Si le câble est plié trop fort derrière la prise, le réseau peut devenir moins fiable. Une boîte plus profonde peut faciliter la pose.

• Détorsader trop loin : les paires doivent rester torsadées au plus près du contact.
• Écraser le câble : une vis, un collier trop serré ou un pli fort peut créer un défaut.
• Mélanger les schémas : T568A d’un côté et T568B de l’autre donne un câblage croisé non souhaité.
• Oublier le repérage : sans étiquette, le brassage devient pénible dans le coffret.
• Refermer sans test : une prise propre visuellement peut être mal câblée.

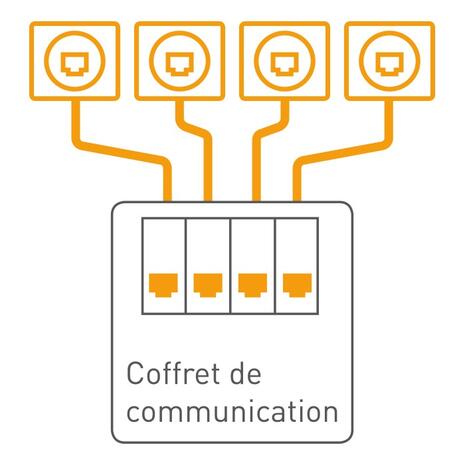

Côté coffret de communication : ne négligez pas le brassage

La prise murale n’est qu’une extrémité. L’autre côté doit arriver dans le coffret de communication, une baie de brassage ou une zone technique proche de la box.

Un port repéré pour chaque prise

Dans une installation propre, chaque prise murale correspond à un port repéré. On relie ensuite ce port à la box ou à un switch avec un cordon de brassage court. Cette organisation permet de choisir quelle pièce reçoit Internet.

Quand la box n’est pas au coffret

Si votre box est dans le salon et non au coffret, la logique peut être différente. Il faut alors comprendre où arrive la fibre, où se trouve la box, où partent les câbles RJ45 et comment le signal sera distribué.

1 Câble fibre vert Câble fibre vert

Boîtier d’arrivée fibre

Repérer le point d’entrée de la fibre quand la box n’est pas au coffret

Un petit switch peut être nécessaire si vous voulez alimenter plusieurs prises murales depuis une seule box. La box a souvent plusieurs ports Ethernet, mais pas toujours assez pour toutes les pièces.

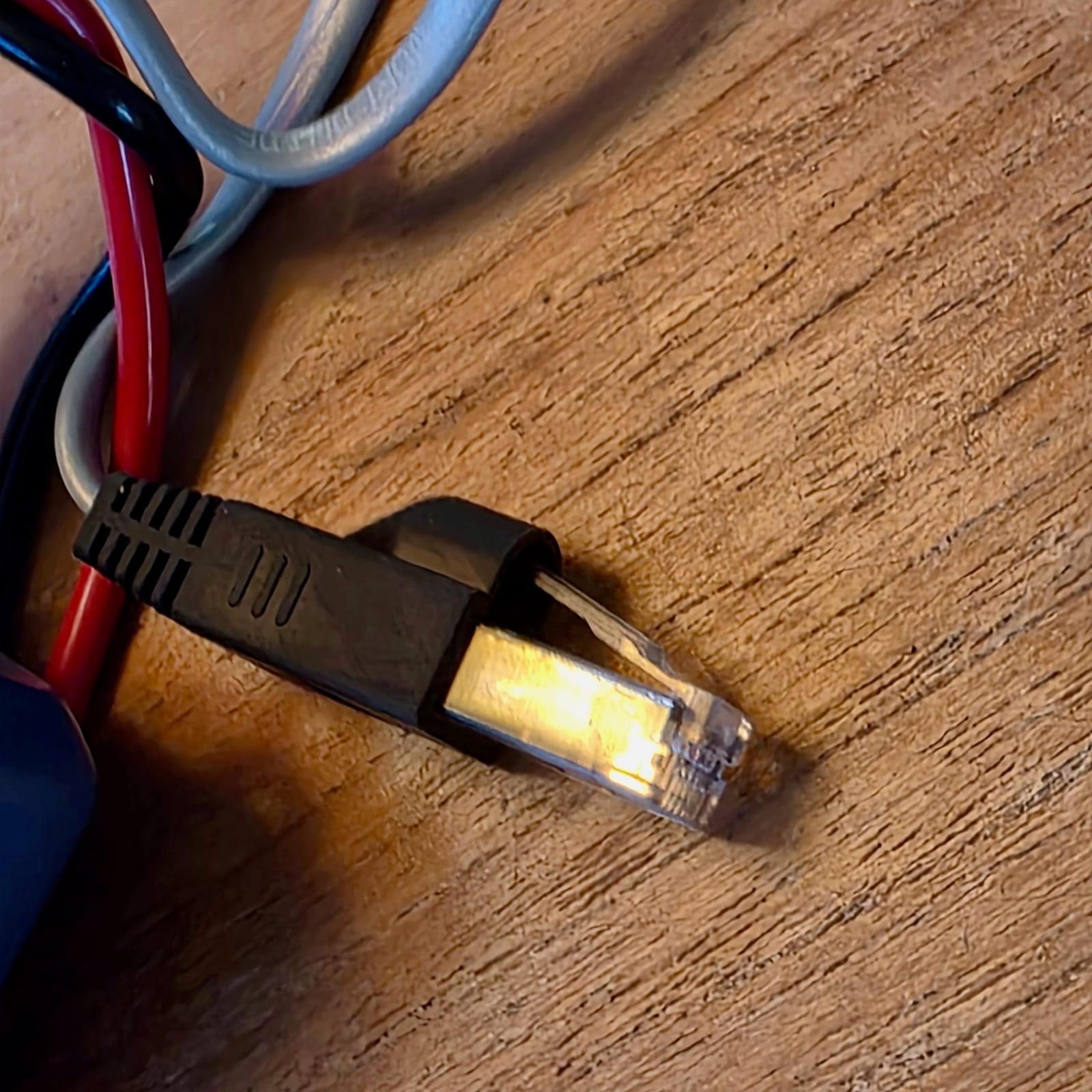

Tester une prise Ethernet murale

Le testeur vérifie l’ordre des fils

Le test minimum se fait avec un testeur RJ45 simple. Il vérifie que les fils 1 à 8 sont présents et dans le bon ordre. C’est déjà suffisant pour détecter une paire inversée, un fil coupé ou un mauvais contact.

Après ce test, branchez un appareil réel. Un ordinateur peut indiquer la vitesse de lien, par exemple 100 Mb/s, 1 Gb/s ou plus selon le matériel. Si vous attendiez du gigabit et que la liaison reste à 100 Mb/s, il y a souvent un problème de paire, de cordon ou de prise.

Le cordon final peut être la panne

Testez aussi avec un cordon court de bonne qualité. Beaucoup de pannes viennent du cordon final, pas du câble dans le mur. Avant de rouvrir la prise, remplacez le cordon et changez de port sur la box ou le switch.

Pour une installation plus exigeante, un testeur de certification est plus précis. Il coûte plus cher et concerne surtout les professionnels ou les réseaux importants. Pour un logement, un testeur simple et un contrôle de débit réel couvrent déjà beaucoup de cas.

Erreurs fréquentes lors de la pose

Savoir où la prise arrive

La première erreur est de poser une prise sans savoir comment elle sera reliée à la box. Une prise RJ45 murale doit arriver quelque part. Si l’autre extrémité n’est pas identifiée, elle ne servira pas.

La deuxième erreur est de confondre prise téléphonique ancienne et réseau Ethernet. Une ancienne prise en T ou un câblage téléphonique existant ne garantit pas une liaison Ethernet correcte. Le câble, le nombre de paires et le raccordement doivent être vérifiés.

Éviter le câble trop fragile

La troisième erreur est de tirer un câble trop fragile ou mal adapté. Certains câbles vendus à bas prix utilisent des matériaux ou constructions moins favorables à une installation durable. Pour un câble encastré, mieux vaut choisir correctement dès le départ.

La quatrième erreur est de ne pas anticiper le besoin futur. Si vous ouvrez une gaine ou un passage difficile, il peut être pertinent de prévoir deux câbles vers une zone TV ou bureau. Ce n’est pas toujours nécessaire, mais cela peut éviter de rouvrir plus tard.

• Repiquer une prise RJ45 sur une autre : un réseau domestique se pense plutôt en étoile.
• Utiliser un câble ancien non identifié : il peut manquer des paires ou être mal adapté.
• Plier le câble derrière la prise : le signal peut devenir instable.
• Forcer dans une gaine saturée : vous risquez d’abîmer le câble ou les conducteurs existants.
• Oublier la box et le switch : une prise murale seule ne distribue pas Internet.

Prise Ethernet murale en rénovation : cas pratiques

L’appartement récent et le coffret

Dans un appartement récent avec coffret de communication, le travail consiste souvent à identifier les départs existants et à améliorer le brassage. Les prises sont parfois déjà en place, mais mal raccordées, non repérées ou limitées par le coffret.

Dans une maison ancienne, il faut souvent créer le chemin. Les combles, le sous-sol, une gaine technique ou une moulure peuvent devenir la meilleure solution. Le choix dépend de l’esthétique acceptée et du temps disponible.

Dans un bureau à domicile, une seule prise bien placée peut suffire. Elle permet de brancher l’ordinateur, ou un petit switch si plusieurs appareils doivent être raccordés au même endroit.

Au salon, deux prises utiles

Dans un salon, deux prises peuvent être utiles : une pour la TV ou le boîtier multimédia, une autre pour une console, un point d’accès ou un futur équipement. Ce choix se réfléchit avant de refermer le mur.

Ethernet ou Wi-Fi : que choisir dans une maison ?

Le Wi-Fi reste pratique

Le Wi-Fi reste pratique pour les téléphones, tablettes et ordinateurs portables. Il évite les câbles et permet de bouger facilement. Mais il peut perdre en qualité avec les murs, les distances, les meubles et les autres équipements radio.

L’Ethernet est plus adapté aux équipements fixes. Un ordinateur de bureau, une télévision, une console, un NAS ou un point d’accès Wi-Fi fonctionne souvent mieux avec une liaison filaire.

Les deux se complètent

Dans une maison bien pensée, les deux se complètent. Le câble Ethernet transporte le réseau jusqu’aux zones importantes. Le Wi-Fi couvre ensuite les usages mobiles. Cette approche évite de demander à une seule box de traverser tout le logement.

Un point d’accès Wi-Fi raccordé en Ethernet dans une zone centrale peut donner un résultat plus stable qu’un répéteur placé trop loin. Le câble devient alors la colonne vertébrale du réseau domestique.

Faut-il une prise blindée ?

Utile seulement si la chaîne suit

Une prise blindée peut être utile si le câble est blindé et si l’installation est pensée pour maintenir cette protection correctement. Elle n’a pas beaucoup d’intérêt si le reste de la chaîne ne suit pas.

Le blindage aide à limiter certaines perturbations électromagnétiques. Il peut être pertinent quand le câble passe près d’autres réseaux, dans une gaine technique ou dans un environnement plus chargé que la moyenne.

Le raccordement reste la priorité

Pour un simple câble court dans une cloison, la priorité reste souvent la qualité du raccordement, le respect des paires et le test. Une prise non blindée bien posée peut être plus fiable qu’une prise blindée mal raccordée.

Si vous choisissez un câble blindé, prenez une prise compatible. Vérifiez aussi les cordons et le brassage. Une chaîne hétérogène peut fonctionner, mais elle rend le diagnostic moins clair.

Pose apparente ou encastrée ?

Une pose encastrée discrète

La pose encastrée est plus discrète. Elle demande une boîte dans le mur, un passage de câble propre et parfois des travaux de finition. Elle convient bien aux rénovations où les murs sont déjà ouverts ou aux cloisons faciles à travailler.

La pose apparente est plus rapide. Le câble passe dans une moulure, une goulotte ou un boîtier mural apparent. Ce n’est pas toujours aussi esthétique, mais c’est souvent un bon compromis dans un logement occupé.

Un bureau ou un salon rénové

Dans un bureau, une moulure propre peut être acceptable. Dans un salon rénové, on préférera souvent l’encastré. Le bon choix dépend du niveau de finition attendu, pas seulement du prix.

Si vous hésitez, commencez par dessiner le trajet complet. Une pose apparente courte et propre vaut mieux qu’un encastrement mal réalisé ou impossible à maintenir.

• Pose encastrée : plus discrète, mais plus longue à préparer.
• Pose apparente : plus accessible, utile en rénovation légère.
• Moulure : bon compromis si elle suit déjà une plinthe ou un angle.
• Gaine existante : intéressante seulement si elle est libre et adaptée.
• Combles ou sous-sol : pratique si l’accès est sûr et le trajet maîtrisé.

Quand faire appel à un professionnel ?

Quand le chantier touche au tableau

Faites appel à un professionnel si le passage de câble touche au tableau, à des circuits électriques, à une gaine technique complexe ou à des zones difficiles d’accès. C’est aussi préférable si vous voulez plusieurs prises, un coffret propre ou une installation prête à évoluer.

Un professionnel peut tester, repérer, brasser et corriger les défauts plus rapidement. Il peut aussi vous dire si le coffret de communication existant est exploitable ou s’il doit être repris.

Une seule prise dans une cloison simple

Pour une seule prise dans une cloison simple, un bricoleur soigneux peut s’en sortir. Pour une rénovation complète, plusieurs pièces ou une maison ancienne, le temps gagné par un professionnel peut compenser une partie du coût.

Le plus important est d’obtenir un résultat compréhensible. Une installation réseau bricolée sans repérage peut fonctionner le premier jour, puis devenir difficile à dépanner au moindre changement de box.

Check-list avant d’acheter

Vérifier le besoin réel

Avant d’acheter une prise Ethernet murale, prenez quelques minutes pour vérifier le besoin réel. Cette étape évite d’acheter une prise incompatible, un câble trop court ou un kit qui ne correspond pas au chantier.

Notez la pièce à raccorder, l’appareil concerné, la position de la box, l’emplacement du coffret, la longueur estimée et le type de pose souhaité. Regardez aussi si une prise de courant est disponible près de l’équipement.

La cohérence du matériel

Vérifiez ensuite la cohérence du matériel : câble, prise, boîtier, cordons et testeur. Si vous mélangez plusieurs marques, ce n’est pas forcément un problème. Mais les formats mécaniques doivent rester compatibles.

Enfin, prévoyez du temps pour le test. Un raccordement RJ45 se reprend plus facilement avant de remettre la plaque, ranger les outils et déplacer les meubles.

• Usage identifié : ordinateur, TV, console, point d’accès ou switch.
• Trajet validé : gaine, moulure, combles, sous-sol ou cloison.
• Longueur mesurée : avec une marge raisonnable, sans excès inutile.
• Matériel cohérent : câble, prise, boîtier et cordons compatibles.
• Test prévu : testeur RJ45 ou contrôle de liaison avant fermeture.
• Repérage prêt : étiquette côté prise et côté coffret.
