Hager ou Schneider : compatibilité tableau électrique

Hager ou Schneider pour un tableau électrique ? La question utile n’est pas seulement celle de la marque. Elle est surtout celle de la compatibilité du système de distribution déjà posé : rail, peigne, répartiteur, borniers et protections.

Un appareil modulaire Hager peut paraître à sa place dans un coffret Schneider, ou l’inverse. Le format de fixation sur rail DIN explique cette impression. Mais un tableau ne se limite pas à des modules alignés. L’alimentation en tête de rangée, la forme des dents du peigne, les bornes et les accessoires déterminent si l’ensemble peut être raccordé conformément.

Cet article traite donc Hager–Schneider sous l’angle qui évite les erreurs de rénovation : ce qui peut cohabiter, ce qui doit rester dans sa gamme et ce qu’il faut relever avant de commander un disjoncteur.

Hager ou Schneider : deux systèmes modulaires, pas deux pièces interchangeables

Hager gamma+ et Schneider Resi9 sont des coffrets résidentiels conçus pour recevoir des appareils modulaires. Hager propose gamma+ en 13 ou 18 modules par rangée, de une à quatre rangées. Schneider décline Resi9 avec une distribution peignable et, pour Resi9 XE, une distribution embrochable.

Le point commun est le support mécanique. Un appareil modulaire de largeur adaptée se clipse généralement sur le rail DIN du coffret, quelle que soit la marque du coffret. C’est utile en rénovation : un coffret Hager n’oblige pas à changer tout le tableau si un appareil de commande d’une autre marque est pertinent et que son raccordement est étudié.

Le point non négociable est l’alimentation. Le fait qu’un module tienne sur son rail ne prouve ni que ses bornes acceptent le peigne existant, ni que son encombrement laisse passer le capot, ni que le fabricant valide l’association. Une compatibilité mécanique n’est pas une compatibilité de distribution.

Ce qui peut cohabiter dans un tableau Hager et Schneider

Le coffret, le rail et les appareils indépendants

Le coffret est une enveloppe. Ses rails DIN reçoivent les protections et certains modules de commande : contacteur, télérupteur, horloge, relais ou compteur d’énergie. Lorsque l’appareil est alimenté et raccordé par conducteurs, plutôt que par un peigne propriétaire, le mélange de marques peut être techniquement envisageable.

Cela ne dispense pas de vérifier cinq points : le nombre de pôles, la largeur en modules, la profondeur disponible derrière le plastron, la capacité des bornes et la méthode d’alimentation de la rangée. Un contacteur de chauffe-eau d’une autre marque n’est pas problématique parce que son logo est différent ; il l’est si son câblage, son calibre ou son raccordement ne correspondent pas au circuit.

Les coffrets gamma+ apportent des rails DIN déclipsables et des borniers qui peuvent être déplacés. Resi9 est aussi un système complet de coffret et de distribution. Dans les deux cas, la place disponible, la réserve de modules et la lisibilité du repérage comptent plus que l’uniformité visuelle.

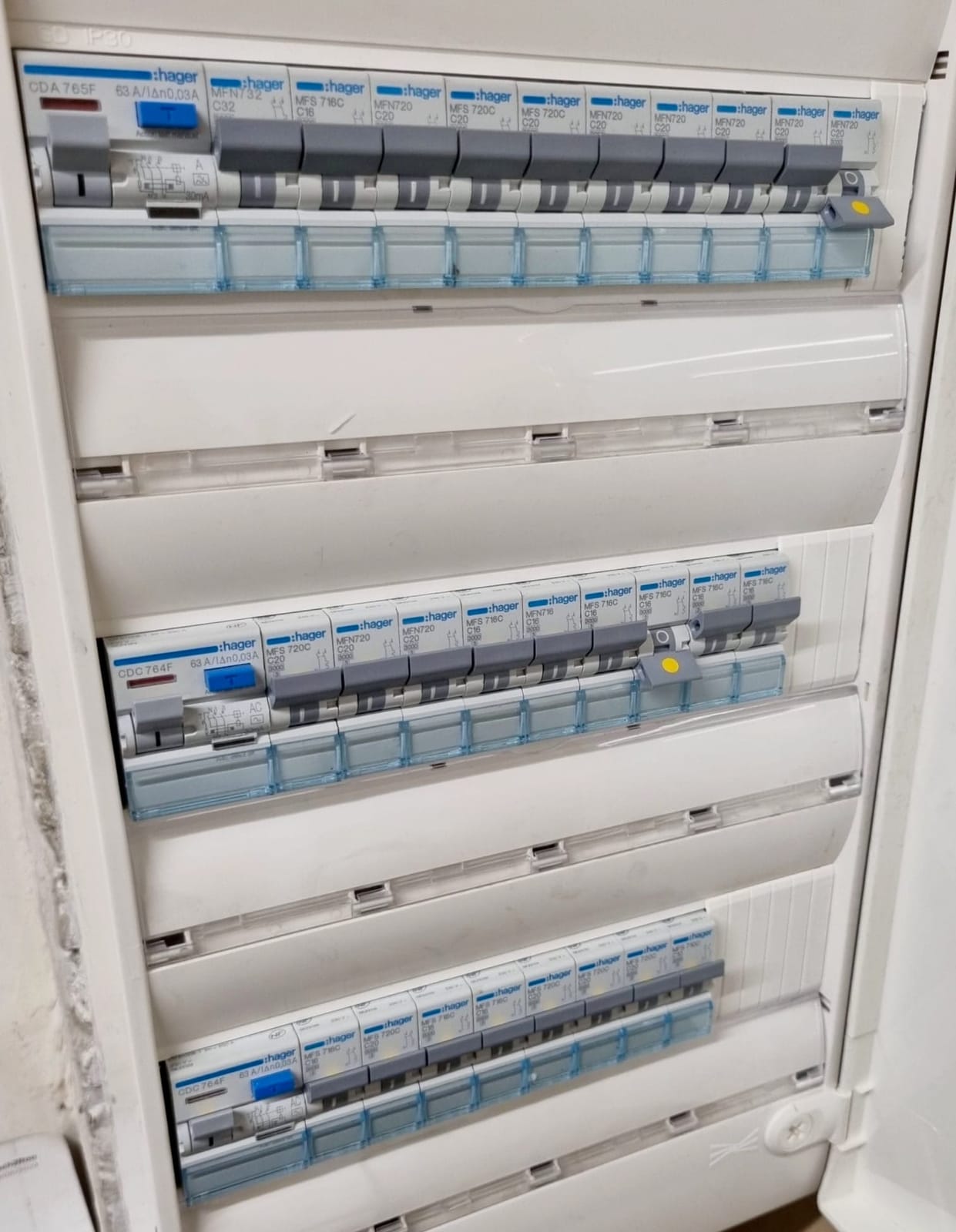

Vue d’ensemble d’un tableau Hager : le coffret, les rangées et la distribution forment un système à identifier avant d’ajouter un appareil d’une autre marque.

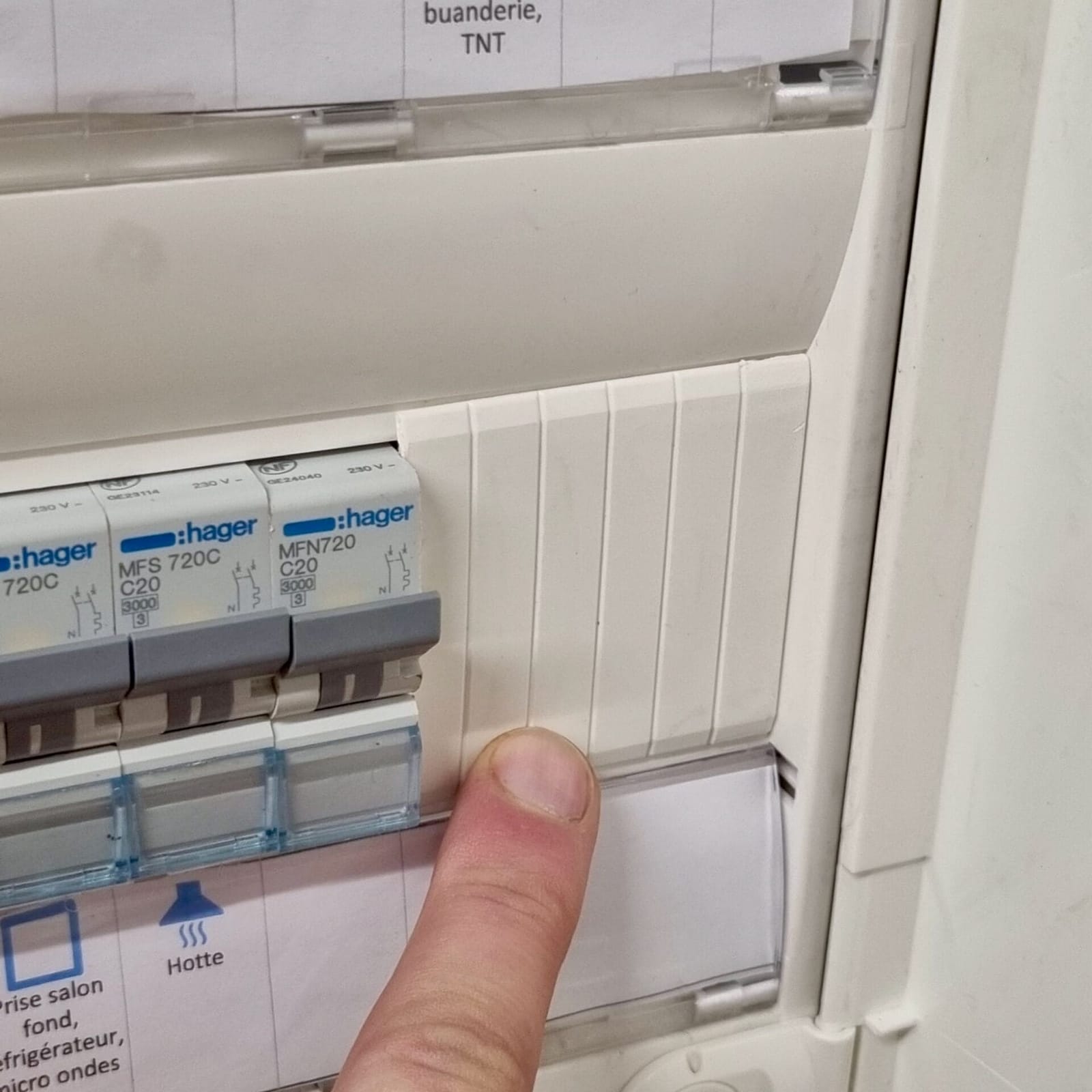

Sur un coffret Hager, les obturateurs et le plastron doivent rester adaptés à l’enveloppe : la compatibilité ne se limite pas au rail DIN.

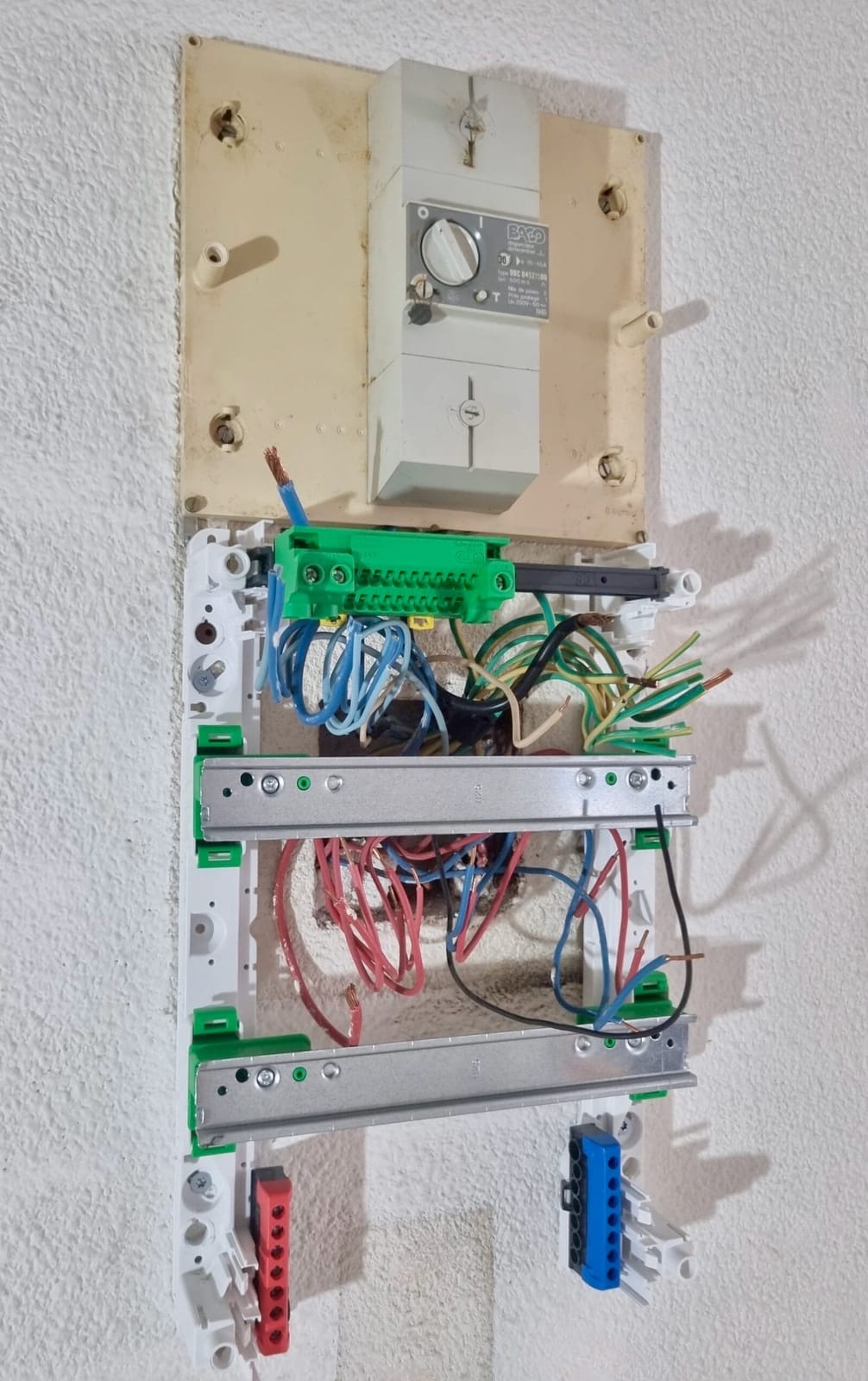

Tableau Schneider Resi9 en cours de câblage : le différentiel, le parafoudre et la distribution se choisissent comme un ensemble cohérent.

1 / 3

Les départs câblés fil par fil

Sur une rangée alimentée par conducteurs, un professionnel peut raccorder un appareil d’une autre gamme si les caractéristiques électriques le permettent. C’est parfois la solution pour conserver un coffret sain, ajouter une fonction précise ou remplacer un module devenu indisponible.

Le résultat est alors à juger comme une modification complète : serrage, embouts si nécessaires, cheminement, repérage et contrôles. Il ne faut pas présenter ce choix comme un assemblage universel. Il s’agit d’un raccordement étudié, et non d’une autorisation générale de mélanger Hager et Schneider.

Les différentiels et disjoncteurs : la fonction avant le logo

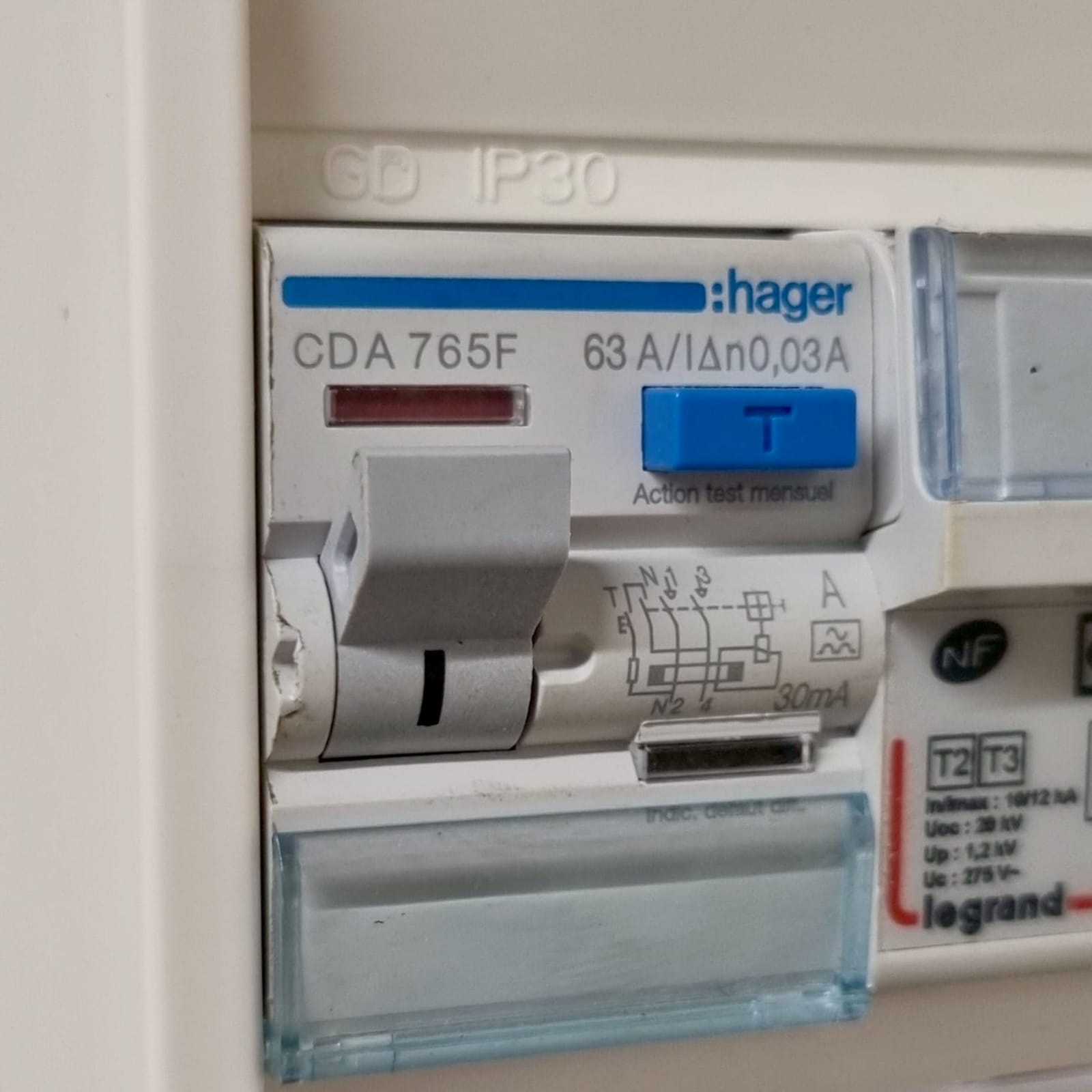

Un interrupteur différentiel ou disjoncteur différentiel se choisit d’abord pour le circuit à protéger. La sensibilité 30 mA est celle attendue pour la protection des circuits d’un logement. Le type AC, A ou F, le calibre, le pouvoir de coupure et la coordination avec les départs doivent être déterminés pour l’installation.

Un type A est destiné aux circuits qui peuvent produire des composantes continues pulsées. Depuis la NF C 15-100 édition 2024, obligatoire pour les installations neuves depuis le 1er septembre 2025, le type F est exigé en monophasé pour les circuits qui alimentent des équipements à variateur de vitesse : pompes à chaleur, climatisation, pompes de piscine. Pour une borne de recharge, le choix de la protection dépend surtout de la borne, de sa détection de courant continu et de sa notice d’installation. Il ne se décide ni parce que le tableau est Hager, ni parce qu’il est Schneider.

Ce qui ne se mélange pas sans validation constructeur

Les peignes horizontaux

Un peigne alimente plusieurs appareils d’une rangée. Ses dents doivent entrer dans des bornes prévues pour elles, avec le bon entraxe, le bon nombre de pôles et le bon sens phase-neutre. Deux peignes peuvent sembler identiques tout en ayant une géométrie ou une destination différente.

Un peigne Hager se choisit avec les appareils Hager indiqués par son catalogue. Un peigne Schneider se choisit avec la gamme Schneider qu’il alimente. Il ne faut pas couper, tordre ou forcer un peigne pour adapter une borne d’une autre marque. Cette pratique dégrade le contact et rend l’inspection future plus difficile.

La bonne méthode consiste à conserver le système de distribution de la rangée, ou à la refaire avec les éléments prévus ensemble. Si un appareil d’une autre marque est nécessaire, il peut être alimenté par une solution validée dans son propre schéma de raccordement, jamais par un peigne présumé universel.

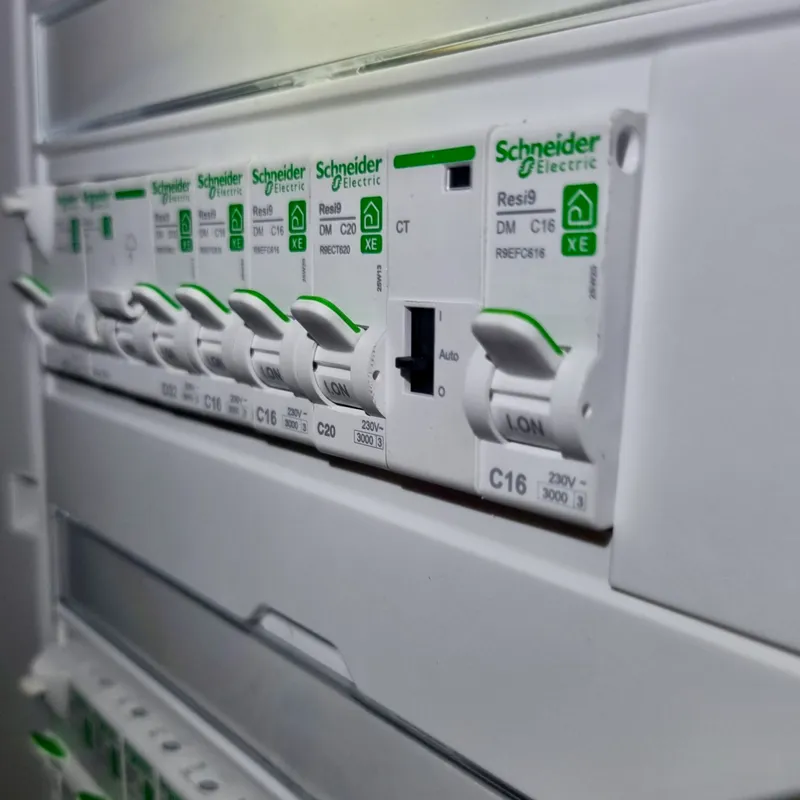

Resi9 XE : répartiteurs, disjoncteurs et accessoires de la même famille

Le cas Resi9 XE mérite une réponse nette. Schneider décrit XE comme un système de protection et distribution embrochable : les disjoncteurs XE sont alimentés directement par les répartiteurs XE, sans vissage sur ce répartiteur. Ce n’est pas un peigne DIN standard sur lequel on ajoute n’importe quel disjoncteur.

Les répartiteurs XE existent avec ou sans connecteur. Le modèle avec connecteur permet, selon Schneider, d’alimenter un produit à vis ou un autre répartiteur en aval d’un interrupteur différentiel XE. Cette possibilité est une configuration précise du fabricant, avec les références adaptées ; elle ne rend pas un Hager automatiquement embrochable dans une rangée XE.

Schneider prévoit aussi l’accessoire UniXE pour ajouter un disjoncteur XE à une rangée alimentée par peigne. Cela confirme le principe : lorsqu’un système change de mode de distribution, on utilise l’accessoire documenté, pas une adaptation improvisée.

Les borniers, obturateurs et plastrons

Les accessoires de finition sont moins visibles, mais ils font partie du résultat. Borniers, supports, obturateurs, plastrons et portes suivent les dimensions propres au coffret. Un appareil qui dépasse, un module mal obturé ou un capot qui ne ferme plus correctement est un signal d’arrêt.

Hager met en avant sur gamma+ ses borniers phase et neutre repositionnables ainsi que ses rails déclipsables. C’est un avantage de configuration pour le coffret Hager, pas une compatibilité implicite avec les pièces Resi9. À l’inverse, la cohérence des répartiteurs XE dépend des éléments Schneider prévus pour eux.

Comment auditer un tableau existant avant un ajout

La demande fréquente est simple : « Je veux ajouter un circuit, puis-je prendre la marque disponible ? » La réponse se trouve dans le tableau, pas dans la disponibilité d’un seul disjoncteur.

Commencer par une photo nette, tableau fermé puis ouvert, est utile pour préparer un diagnostic. Il faut pouvoir lire les étiquettes et les références sans démonter de protection. Les informations à relever sont les suivantes.

• Marque et référence du coffret : Hager gamma+ 13 ou 18, Resi9 ou autre gamme.
• Mode de distribution : fils, peigne horizontal, répartiteur ou système embrochable XE.
• Référence du différentiel de tête : type, calibre et nombre de pôles.
• Référence du disjoncteur à remplacer ou à ajouter : calibre et courbe.
• Circuit concerné : usage, section des conducteurs et protection attendue.
• Place réelle : module libre, plastron disponible, cheminement et réserve de câbles.

Le diagnostic évite deux erreurs opposées. La première est de changer tout le coffret alors qu’une extension correctement raccordée suffit. La seconde est d’ajouter un appareil au hasard sur une rangée déjà cohérente, puis de créer un point faible au niveau de l’alimentation.

Hager gamma+ ou Schneider Resi9 : comment choisir pour un tableau neuf

Sur un tableau neuf, le plus cohérent est généralement de choisir un coffret et son système de distribution complet. Cela réduit le nombre de références à contrôler, simplifie le repérage et laisse une documentation claire pour les évolutions futures.

Hager gamma+ convient lorsqu’on veut une enveloppe modulable avec ses accessoires de coffret, ses borniers et ses rails DIN. Schneider Resi9 XE convient lorsqu’on retient le système de distribution embrochable de Schneider et les appareils XE associés. Resi9 XP existe également en version peignable, avec le peigne Bar’Clic : il faut donc identifier la famille exacte, car « Resi9 » seul ne suffit pas pour commander un peigne ou un disjoncteur.

Le bon critère est l’évolution prévue. Ajout de circuits, parafoudre, contacteur de chauffe-eau, pilotage de chauffage, photovoltaïque ou IRVE : chaque projet doit laisser la réserve de modules et l’espace de câblage nécessaires. Un tableau bien dimensionné se modifie plus facilement qu’un coffret rempli dès le premier jour. Depuis l’édition 2024 de la norme, j’anticipe aussi dans la réserve un parafoudre supplémentaire dès 10 m de distance du tableau, la protection du réseau de communication en cuivre et des détecteurs d’arc (DPDA).

Domotique : ne pas confondre tableau et protocole

La compatibilité des protections modulaires est distincte de la domotique. Schneider Wiser est une offre de maison connectée, avec une documentation récente qui mentionne notamment Matter. Hager propose Coviva pour une approche radio et domovea pour la supervision KNX ; domovea s’appuie sur KNX et peut dialoguer avec plusieurs protocoles selon l’architecture.

Ces choix ne rendent pas un disjoncteur Hager compatible avec un répartiteur XE, et l’inverse est tout aussi vrai. Un projet connecté se conçoit par usages, architecture réseau et modules de commande. Le tableau doit surtout prévoir les circuits, protections et emplacements nécessaires.

Trois situations fréquentes et la bonne décision

Ajouter un disjoncteur dans un tableau Hager peigné

Si la rangée Hager est alimentée par un peigne Hager et qu’une position est libre, la solution la plus directe est un disjoncteur de la gamme compatible avec ce peigne. Le tableau conserve alors son schéma de distribution, ses pièces de rechange et son repérage.

Lorsqu’un appareil Hager n’est pas disponible, il ne faut pas déduire qu’un Schneider sera équivalent parce qu’il a deux modules ou les mêmes bornes apparentes. Il faut d’abord vérifier si la rangée peut alimenter ce nouvel appareil par conducteurs et si cette modification est appropriée. Dans certains cas, attendre la bonne référence est plus simple que modifier une rangée fonctionnelle.

Remplacer un appareil sur une rangée Resi9 XE

Un disjoncteur Resi9 XE est associé à un répartiteur XE. Le remplacement normal consiste donc à conserver ce système et à choisir la référence XE correspondant au circuit. Le système est conçu pour rendre l’ajout ultérieur d’un appareil XE possible sur ses emplacements préalimentés.

Si le tableau comprend une ancienne rangée peignée et une extension XE, les deux modes peuvent exister dans le même coffret, mais ils restent deux sous-ensembles à identifier séparément. Un disjoncteur ne passe pas d’un mode à l’autre par simple déplacement. L’accessoire de rénovation prévu par Schneider existe pour des cas précis de la gamme XE ; la documentation de la référence utilisée reste déterminante.

Remplacer un coffret devenu trop petit

Quand le coffret manque de réserve, que les rangées sont saturées ou que les arrivées sont difficiles à organiser, changer l’enveloppe peut être plus rationnel que multiplier les adaptations. C’est le moment de décider de la gamme de distribution qui accompagnera le tableau pour les prochaines années.

Il ne faut pas choisir le nouveau coffret seulement au nombre de modules occupés aujourd’hui. Il faut compter les protections à venir, les modules de commande, un éventuel parafoudre et une réserve réaliste. Le futur tableau peut recevoir des appareils modulaires de plusieurs marques lorsqu’ils sont correctement raccordés, mais les accessoires de coffret et le système de distribution seront plus simples à maintenir en une même gamme.

Verdict : Hager et Schneider peuvent cohabiter, les systèmes de distribution non

Le remplacement d’un disjoncteur doit partir de sa référence et de son rôle, pas de la marque vue dans une grande surface. Si la gamme d’origine n’est pas disponible, un professionnel vérifie le schéma de distribution et peut proposer un raccordement par conducteurs ou une réfection de rangée. C’est plus fiable qu’un mélange de pièces qui paraissent compatibles.
