Station de soudage : laquelle choisir pour dépanner

Quand une carte de chaudière, de variateur ou de VMC tombe en panne, la première question n’est pas quelle station acheter, mais par quoi commencer. Je vois régulièrement des collègues hésiter entre fer, air chaud et pistolet à dessouder, et finir par acheter dans le désordre, avec un budget mal réparti.

Le constat que je fais sur les cartes d’électroménager et de chaudières, c’est qu’elles restent majoritairement en composants traversants et gros CMS : un fer réglable couvre l’essentiel du travail. L’air chaud ne devient indispensable qu’avec les petits CMS et les circuits intégrés collés.

Dans cet article, je pose le cadre complet : les trois familles d’équipements, les températures de fusion des alliages, les normes qui s’appliquent réellement, les prix relevés sur les pages constructeurs et revendeurs, et l’ordre d’achat que je propose.

Avant de souder : le diagnostic d’abord

La soudure n’est que la fin de la chaîne. Avant de sortir le fer, je passe du temps à identifier le composant fautif, et c’est là que le multimètre reste mon premier outil, loin devant la station. Une panne de carte se résout souvent par une mesure de continuité, de tension ou de résistance avant toute reprise de brasure.

1 Écran du multimètre Écran du multimètre

Multimètre en mesure sur carte

La mesure de continuité ou de résistance avant la soudure : l'écran affiche la valeur lue sur le composant.

Sur une carte de volet roulant, par exemple, le test du condensateur au multimètre permet de confirmer un composant défaillant sans ressouder au hasard.

Dans la même logique, je reprends le diagnostic des défauts électriques courants avant d’intervenir sur une carte : le symptôme « ça ne fonctionne plus » a souvent une cause mécanique ou d’alimentation, pas une soudure cassée.

Ce réflexe vaut aussi pour la sécurité : avant toute manipulation sur une carte, je coupe l’alimentation et vérifie l’absence de tension.

La frontière entre électronique et électrique mérite d’ailleurs d’être posée une fois pour toutes, et j’ai dédié un guide complet à cette distinction : on ne dépane pas une carte comme on intervient sur une installation.

La station fer réglable d’abord

La première acquisition que je recommande est une station fer réglable ESD. C’est elle qui réalise l’essentiel des reprises sur les cartes traversantes et les gros CMS, et c’est aussi la moins chère à bien choisir.

1 Circuit intégré CMS Circuit intégré CMS

Carte avec circuit intégré CMS

Le circuit intégré CMS est le type de composant que la station fer réglable couvre avec les traversants.

Je m’appuie sur la page produit du Weller WE 1010, une référence d’entrée et de milieu de gamme, pour donner des ordres de grandeur vérifiés : station 1 canal avec un fer de 70 W (WEP 70) et support de sécurité, plage de 100 à 450 °C, stabilité annoncée de ± 6 °C et offset de précision de ± 5 °C au repos.

La chauffe de 50 à 350 °C est annoncée en environ 28 secondes.

Trois points de cette fiche méritent l’attention. D’abord, la station est annoncée ESD-safe, station et fer compris, avec un câble silicone thermorésistant. Ensuite, Weller revendique les certifications UL et CE : je les cite comme une revendication constructeur, pas comme une vérification par un organisme indépendant.

Enfin, le constructeur indique un usage recommandé pour les cartes imprimées et kits électroniques, et déconseille la station pour les micro-composants, radiateurs et plans de masse : c’est une limite honnête à garder en tête avant l’achat.

La gamme Hakko mérite une mention particulière. La célèbre FX-888D est discontinuée depuis mars 2024, remplacée par la FX-888DX : je déconseille donc d’acheter la 888D en neuf.

Hakko annonce sur sa page que la chauffe est 30 % plus rapide que les anciens modèles 936 et 937, avec une montée à 350 °C environ 20 secondes plus rapide, des pannes de la série T18, 5 préréglages, un verrouillage par mot de passe et un ajustement de la température de panne.

En haut de gamme, JBC positionne ses stations sur les plus de 500 cartouches et pannes disponibles, avec des modèles « nano » pour les CMS 01005, 0201 et 0402, des versions « heavy duty », des outils air chaud présentés comme « contactless tools for reworking » et des préchauffeurs.

JBC revendique la conformité à la réglementation CE et des recommandations ESD : là encore, ce sont des affirmations du fabricant.

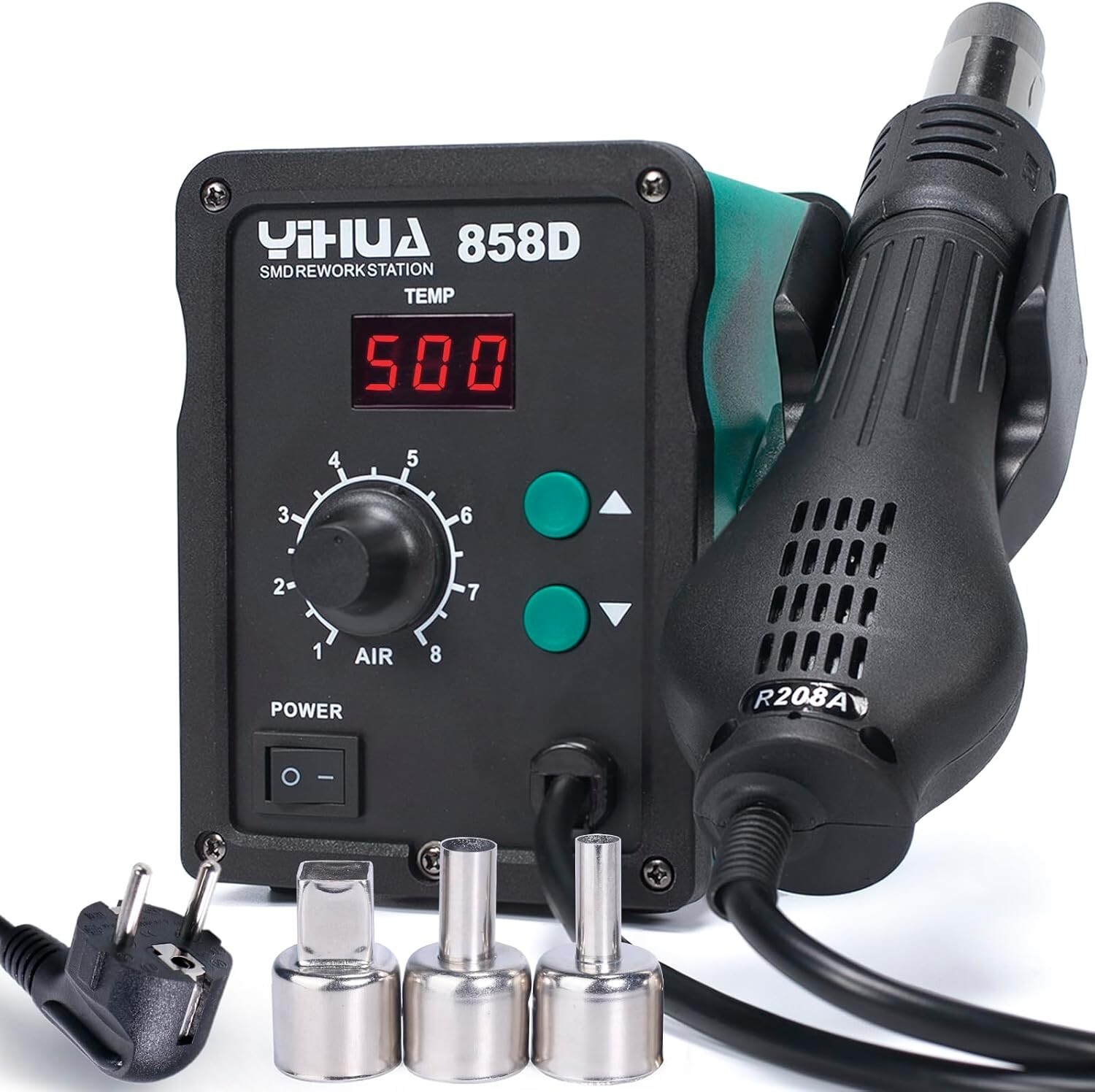

L’air chaud : quand il devient indispensable

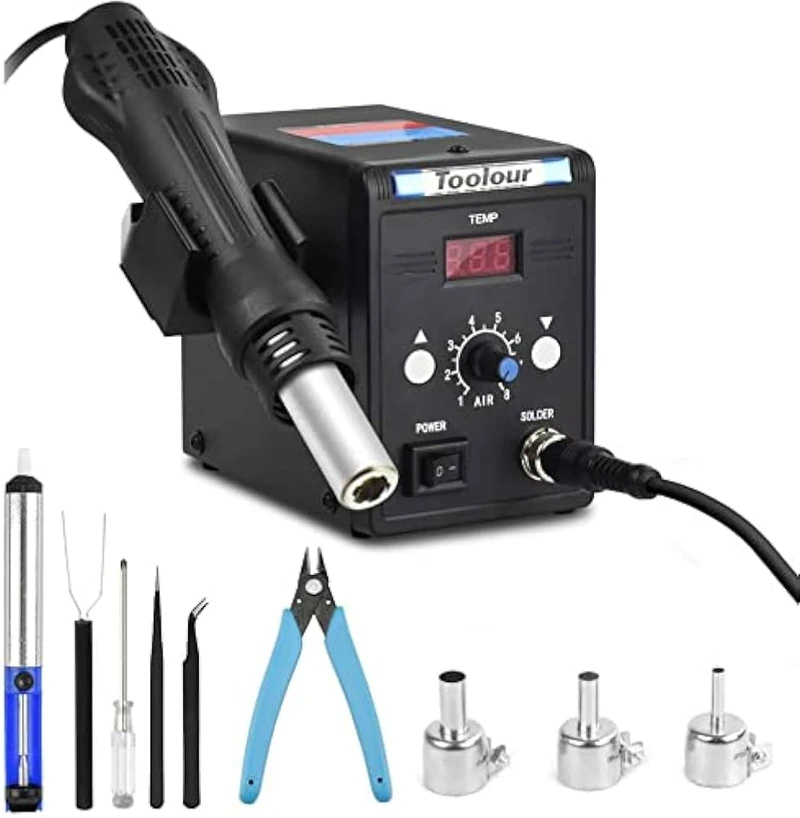

La deuxième famille est la station air chaud. Lextronic, qui distribue ces équipements, définit les stations de réparation comme une station « classique » complétée par une pompe à dessouder chauffante aspirante et/ou un fer à air chaud, destinées au SAV, à la maintenance et à la réparation de cartes.

Les boîtiers visés sont les SO, SOP, QFP et PLCC.

La référence reconnue du milieu de gamme est la Quick 861DW, dont j’ai relevé les caractéristiques sur la page Adafruit : air chaud de 1000 W, régulation en boucle fermée de 100 à 500 °C, débit maximal de 100 L/min, refroidissement sous 100 °C, trois buses de 5, 6 et 8 mm et profils programmables.

Elle était affichée à 299 dollars US sur Adafruit, en rupture de stock côté Adafruit.

Quand l’air chaud devient-il nécessaire ? Mon analyse, sur les cartes que je croise en dépannage, est simple : tant qu’on travaille sur des composants traversants et des gros CMS, le fer réglable suffit.

L’air chaud devient indispensable dès qu’on touche aux petits CMS et aux circuits intégrés collés, que le fer ne peut pas atteindre sans endommager les composants voisins.

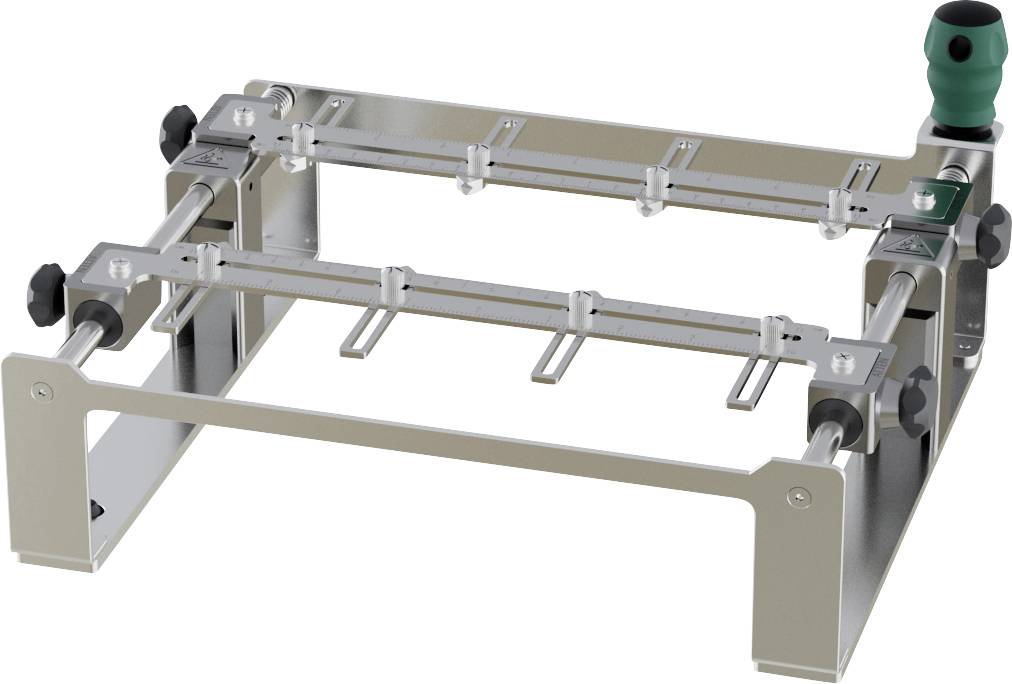

Sur les cartes épaisses ou dotées de plans de masse, l’air chaud seul a une limite : il chauffe la face supérieure pendant que le reste de la carte évacue la chaleur, ce qui crée un gradient thermique.

C’est précisément l’argument que JBC met en avant pour ses préchauffeurs, présentés avec la formule « forget about thermal shock » : chauffer la carte par le dessous réduit l’écart de température entre les faces et protège les pastilles pendant la dépose.

Mon analyse est mesurée : le préchauffage devient utile à mesure que la masse thermique de la carte augmente, mais il reste un équipement de second niveau. Sur les cartes d’électroménager et de chaudières que je croise le plus souvent, l’air chaud seul, bien réglé, suffit dans la majorité des cas.

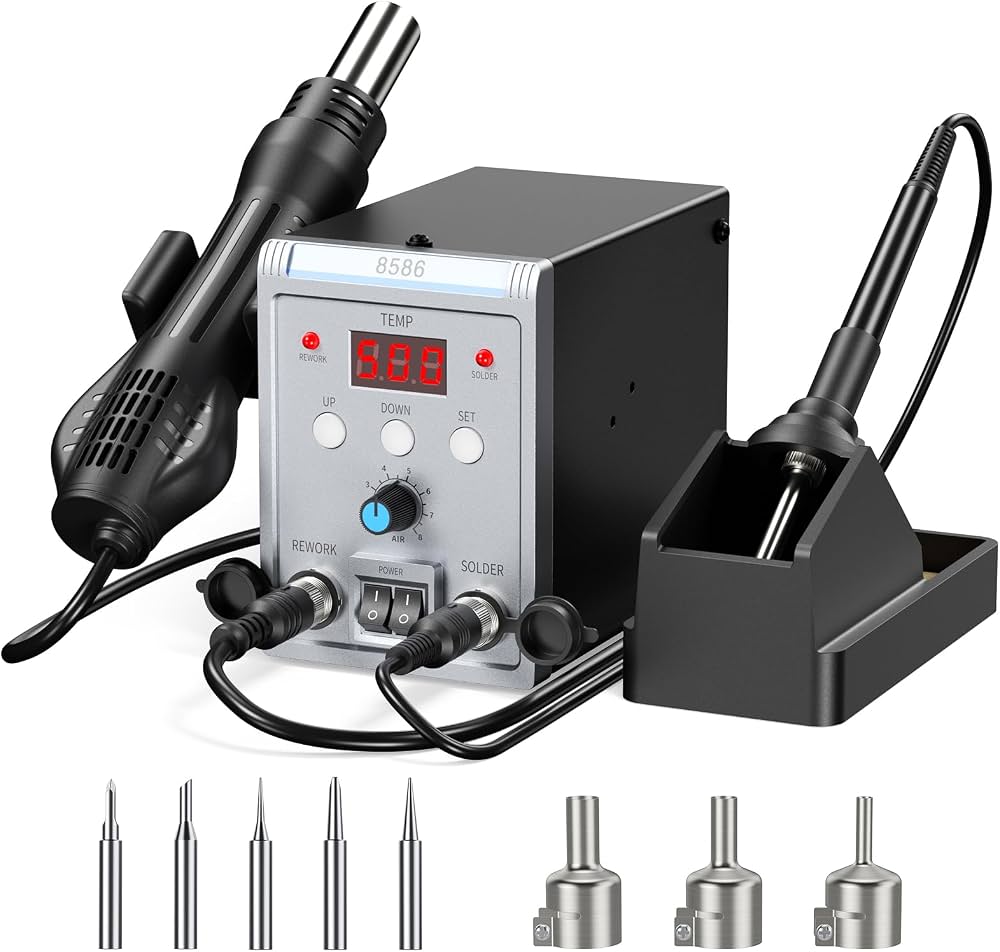

La pompe à dessouder et les stations 2-en-1

La troisième famille regroupe les pistolets à dessouder aspirants et les stations combinées. Sur la page Lextronic, les pistolets affichent des puissances de 80 à 90 W et une plage de température de 160 à 480 °C, avec des modèles annoncés « ESD ».

Les stations 2-en-1 combinent un fer de 60 W et un pistolet de 90 W dans le même boîtier.

L’intérêt de la pompe à dessouder, c’est la reprise propre : au lieu d’ajouter de l’étain pour réchauffer une liaison, on retire l’étain en excès avant de déposer le composant. Sur les cartes traversantes, c’est la différence entre une intervention propre et une piste arrachée à la pince.

La question du moment d’achat se règle par l’usage : si je ne dépanne que des cartes en composants traversants, le pistolet vient vite. Si je travaille surtout sur des CMS, l’air chaud prime sur la pompe, et la station 2-en-1 reste une option d’économie de place plutôt qu’un besoin technique.

Les températures de fusion des alliages

Avant de régler une station, il faut savoir à quelle température fond l’alliage utilisé. J’ai relevé chez Orion Industry, distributeur français d’alliages, le tableau solidus et liquidus des alliages courants :

L’intérêt de l’eutectique, cité par la source, est double : il fond à la température de brasage la plus basse possible pour l’alliage considéré, et il donne des joints brillants.

Le passage de l’étain-plomb au sans plomb se voit directement dans ce tableau : le SAC305 fond entre 217 et 220 °C, soit environ 35 °C au-dessus de l’eutectique étain-plomb, ce qui change le réglage de la panne et le risque thermique pour la carte.

Je ne donne volontairement pas de consigne chiffrée de température de panne en pratique : les valeurs couramment citées, comme 320 à 350 °C en étain-plomb ou 350 à 380 °C sans plomb, ne figurent pas dans les sources. Le tableau de fusion ci-dessus et la documentation de l’alliage utilisé font référence.

La lecture de ce tableau repose sur une distinction simple : le solidus est la température à laquelle l’alliage commence à fondre, le liquidus celle à laquelle il est entièrement liquide.

Pour un alliage non eutectique comme le Sn60/Pb40, il existe donc une plage de 183 à 190 °C où l’étain reste pâteux : utile à savoir quand on reprend une liaison sur une grosse masse métallique, car la soudure peut sembler collante sans être réellement fondue.

À l’inverse, le Sn99,3Cu0,7 fond d’un bloc à 227 °C, comme tout eutectique : le passage de l’état solide à l’état liquide se fait sans zone pâteuse.

Concrètement, je garde ce tableau sous les yeux au moment de régler une station, mais je ne le transforme jamais en consigne unique. Le réglage final dépend de la panne, du composant et de la masse thermique de la carte en face.

Normes et protections

Le sujet des normes revient systématiquement dès qu’on parle de soudage de cartes. La confusion entre norme industrielle et obligation réglementaire est fréquente : la clarification ci-dessous vaut pour le banc de soudage.

Côté qualité des assemblages, trois référentiels IPC se distinguent, d’après The Electronics Group, organisme de formation certifié IPC : IPC J-STD-001 porte sur le processus (matériaux, méthodes de brasage, critères d’acceptation, conditions de retouche), IPC-A-610 sur les critères d’acceptation du produit fini, présentée comme la norme d’assemblage la plus utilisée au monde, et IPC-7711/7721 sur le rework, la réparation et la modification d’assemblages, soit la plus pertinente pour un article de dépannage.

Côté protections électrostatiques, Hakko définit « ESD SAFE » par le test MIL-STD-3010A, méthode 4046 : une tension de charge inférieure ou égale à 50 V une fois l’équipement relié à la terre, une définition lisible sur la page Hakko.

Les références IEC 61340-5-1 (poste ESD), ISO 9453 et ISO 9454 sur les alliages et flux, ainsi qu’une norme de sécurité électrique du fer (type EN 60335-2-45), ne sont pas couvertes ici.

Le sujet des dangers de l’électricité statique mérite d’ailleurs un traitement à part entière.

Sur les fumées de soudage, aucune valeur réglementaire n’est citée ici. L’existence d’extracteurs de fumée est en revanche documentée côté offre, chez Lextronic comme chez JBC. De même, la question d’une éventuelle exemption de la directive RoHS (2011/65/UE) pour la soudure au plomb en réparation n’est pas tranchée ici.

Les prix relevés

Voici les prix relevés sur les pages des revendeurs. Ils constituent une fourchette pour calibrer un budget, avec la prudence habituelle sur les prix évolutifs.

Deux prix restent absents : ceux du Weller WE 1010 et du Hakko FX-888DX, non affichés sur les pages consultées. À relever chez le revendeur avant l’achat.

Ce tableau dessine une logique de budget claire : l’entrée de gamme des stations air chaud démarre sous les 90 €, la pompe à dessouder ESD autour de 140 €, et le haut de gamme JBC se situe entre 360 et 960 € TTC. Entre les deux, il y a un monde, et le bon choix dépend du volume de cartes à traiter.

Dans le détail, chaque famille se lit avec ses usages. Côté air chaud, la ZD-8908 de 300 W à 84,90 € joue le rôle d’entrée de gamme ; la CT851ND à 169,90 € est livrée avec 5 buses, ce qui couvre des boîtiers de tailles différentes sans achat complémentaire ; la QUICK 2020 à 199,90 € se rapproche du milieu de gamme.

Côté dessoudage, la ZD-915 de 80 W ESD à 139,90 € est la moins chère des pistolets aspirants, devant les modèles de 90 W à 149,90 et 159,90 € ; la 2-en-1 ZD-8917 à 219,90 € réunit un fer de 60 W et un pistolet de 90 W dans le même boîtier.

Chez JBC, les prix racontent le positionnement : la LCB à 363,66 € TTC est l’entrée de gamme de la marque, la CD-2BQF à 540 € TTC ajoute une chauffe annoncée en environ 2 secondes, et la CDN-2QF à 956,88 € TTC vise les CMS les plus petits, de 01005 à 0402.

Entre Lextronic et Eleshop, l’écart de prix correspond à un écart de volume de travail : à quelques cartes par mois, l’entrée de gamme fait le travail.

L’ordre d’achat que je propose

Voici l’ordre que je propose à un électricien qui se lance dans le dépannage de cartes :

1. Une station fer réglable ESD, dans une fourchette de 80 à 150 € : elle couvre les traversants et les gros CMS, soit l’essentiel des cartes d’électroménager et de chaudières.
2. Une station air chaud, entre 85 et 200 € : elle devient nécessaire avec les petits CMS et les circuits intégrés collés.
3. Une pompe à dessouder ou une station 2-en-1, entre 140 et 220 € : pour les reprises propres et le retrait d’étain en excès.

Sur les critères de choix, je retiens une liste courte et vérifiable sur les fiches produit : la puissance de la panne, où environ 70 W suffisent ; la plage et la stabilité de température ; la protection ESD ; le changement de panne sans outil ; la veille automatique ; les géométries de pannes (cône, lame, ciseau) ; et les buses air chaud de 5 à 8 mm.

• Fer d’environ 70 W : la puissance suffisante pour les cartes courantes.
• Plage large et stabilité annoncée : le réglage doit tenir dans le temps.
• Protection ESD : à privilégier dès que les cartes sont sensibles.
• Pannes sans outil : le changement se fait en quelques secondes.
• Veille automatique : sécurité et économie sur un poste qui reste allumé.
• Buses 5 à 8 mm : la plage utile pour les boîtiers CMS courants.

Un dernier détail que je trouve honnêtement utile en chantier : le verrouillage de température et le mot de passe, présents sur les stations Weller et Hakko, évitent qu’un réglage parte en vrille quand plusieurs personnes passent sur le même poste. Ce n’est pas un argument décisif, mais c’est un argument différenciant réel.

Pour les conclusions par marque, je renvoie à mon avis sur les stations JBC et à mon avis sur les stations Weller.

Pour situer cet achat dans un budget d’ensemble, je renvoie à mon guide pour équiper un électricien débutant, qui replace l’outillage dans une logique de priorité.

Et pour lever une confusion fréquente : la lampe à souder de plomberie n’a rien à voir avec une station de soudage électronique, même si les deux s’appellent « souder » dans le langage courant.

Les consommables à prévoir dès le premier jour

Une station sans consommables ne sert à rien. Je prévois systématiquement la tresse à dessouder, un flux adapté, des pannes de rechange dans les géométries utiles (cône, lame, ciseau) et, selon l’environnement, un extracteur de fumées dont les prix vérifiés vont de 32,90 à 59,90 € chez Lextronic.

Le flux est le consommable le plus sous-estimé : il améliore le mouillage de l’étain et évite les joints secs, surtout sur des cartes anciennes dont les pistes sont oxydées. La tresse, elle, sert à retirer l’étain avant dépose, en complément ou en remplacement de la pompe à dessouder.

1 Marquage TC001 Marquage TC001

Caméra thermique du banc

L'outil complémentaire pour repérer le composant qui chauffe avant de ressouder : le modèle est identifiable sur le boîtier.

Enfin, pour repérer le composant qui chauffe anormalement avant de ressouder, la caméra thermique est devenue un complément précieux du banc de dépannage : je l’utilise dans une logique de maintenance industrielle décrite dans mon guide des caméras thermiques pour la maintenance.

Le fer répare, la mesure décide.
