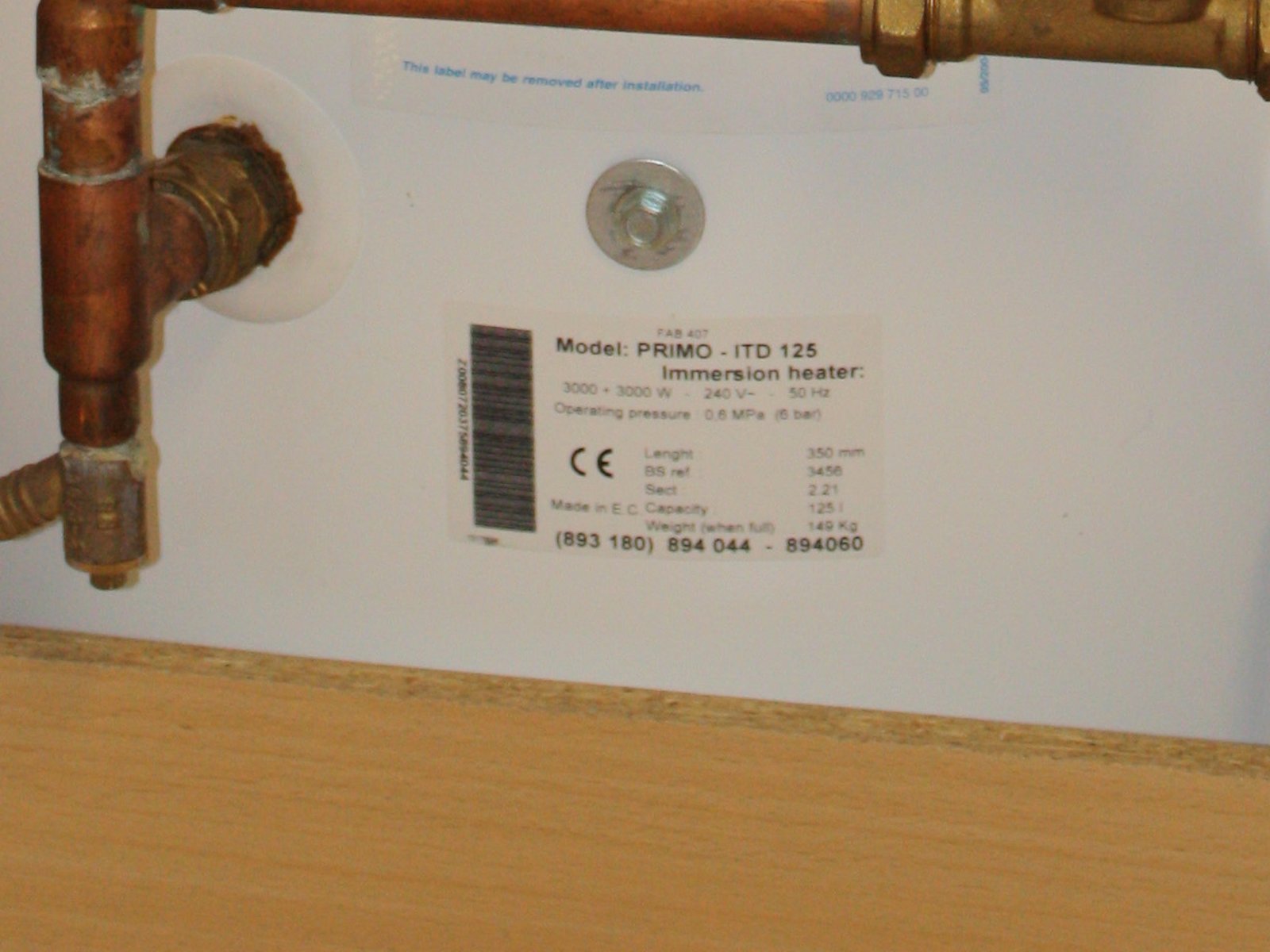

Plaque signalétique
Elle indique la tension, la puissance et la capacité : les valeurs à relever avant de préparer le circuit.
Wikimedia Commons — Julie Anne WorkmanRaccordement d’un chauffe-eau électrique sous évier
Vérifié le par
Théo Desrousseaux, électricien
(diplômes et certifications)
En bref
- Un ballon sous évier se raccorde normalement sur un circuit spécialisé, distinct des prises de cuisine.
- La ligne doit comporter une protection différentielle 30 mA, un disjoncteur adapté et un conducteur de terre continu.
- En montage sous pression, le groupe de sécurité se place sur l’arrivée d’eau froide avec une évacuation libre.
- La cuve doit être entièrement remplie et purgée avant toute mise sous tension.
Un chauffe-eau électrique sous évier paraît simple à installer : deux raccords d’eau, une fixation et un câble d’alimentation. En pratique, il rassemble dans un meuble étroit de l’eau, une résistance électrique, des raccords sous pression et des connexions en 230 V.
Le circuit du chauffe-eau doit être spécialisé avec protection différentielle 30 mA, disjoncteur adapté, section de câble vérifiée et terre continue jusqu’au tableau principal. Obligation NF C 15-100
La difficulté n’est donc pas seulement de faire chauffer l’eau. Il faut vérifier que l’appareil choisi correspond à l’usage, que son alimentation électrique est dimensionnée selon sa puissance et que son montage hydraulique peut évacuer la dilatation de l’eau sans créer de fuite.
La première décision consiste à distinguer un petit ballon à accumulation d’un chauffe-eau instantané. Les deux appareils peuvent être installés sous un évier, mais ils ne demandent pas le même circuit électrique et ne se raccordent pas toujours de la même manière côté plomberie.
30 mA
sensibilité de la protection différentielle en amont
2,5 mm²
section couramment prévue pour le circuit spécialisé d’un ballon
20 A
calibre maximal associé au circuit chauffe-eau présenté par Promotelec
3 mm
ouverture minimale des contacts de la coupure indiquée dans la notice Atlantic
5 bar
pression au-delà de laquelle la notice prévoit un réducteur sur l’alimentation générale
Attention
Ne mettez jamais un chauffe-eau à accumulation sous tension lorsque sa cuve est vide. La résistance peut chauffer sans être refroidie par l’eau et être détériorée. Le remplissage et la purge doivent toujours précéder l’alimentation électrique.
Identifier le chauffe-eau avant de préparer le circuit
Le terme « chauffe-eau sous évier » recouvre plusieurs familles d’appareils. Le raccordement ne doit jamais être décidé uniquement d’après le volume de la cuve ou l’aspect extérieur du produit.
Il faut relever la référence exacte sur la plaque signalétique. Cette plaque indique généralement la tension, la puissance, la capacité, la classe de protection et parfois le courant nominal.
La notice précise ensuite la position de pose autorisée, le type de robinetterie, les accessoires hydrauliques et les caractéristiques du circuit électrique. La notice du fabricant reste indispensable, notamment lorsque le produit est livré avec une fiche ou un câble déjà raccordé.
Le petit ballon à accumulation
Un chauffe-eau à accumulation stocke une quantité limitée d’eau, souvent comprise entre 10 et 30 litres pour les appareils compacts. Atlantic propose notamment un modèle de 15 litres prévu spécifiquement pour une pose sous évier.

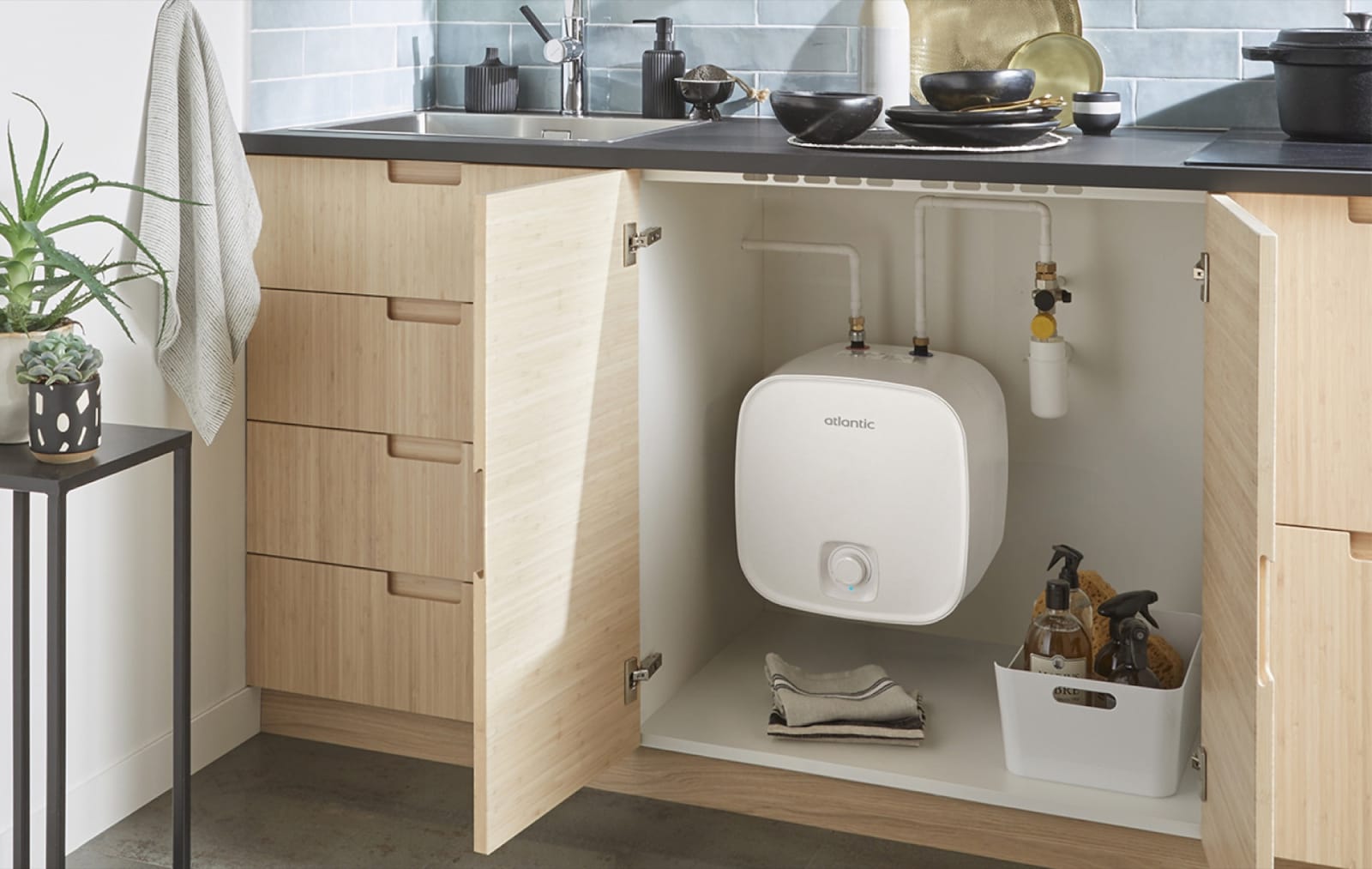

Un ballon compact sous évier doit rester accessible pour les raccordements, la sécurité hydraulique et l’entretien. Source : Atlantic France
La résistance chauffe progressivement l’eau contenue dans la cuve. Lorsque l’eau augmente en température, son volume augmente également, ce qui provoque une montée en pression dans une installation fermée.
En montage sous pression, cette dilatation est gérée par un groupe de sécurité. Le principe reste le même que pour un ballon de grande capacité, même lorsque la cuve ne contient que 10 ou 15 litres.
Un ballon compact est surtout adapté à un point de puisage isolé, à une kitchenette ou à un évier éloigné du chauffe-eau principal. Il réduit le temps d’attente, mais sa réserve d’eau chaude reste limitée.
La plaque signalétique et le groupe de sécurité sont les deux organes à reconnaître sur l’appareil : la plaque donne la tension, la puissance et la capacité, le groupe se repère sur l’arrivée d’eau froide.

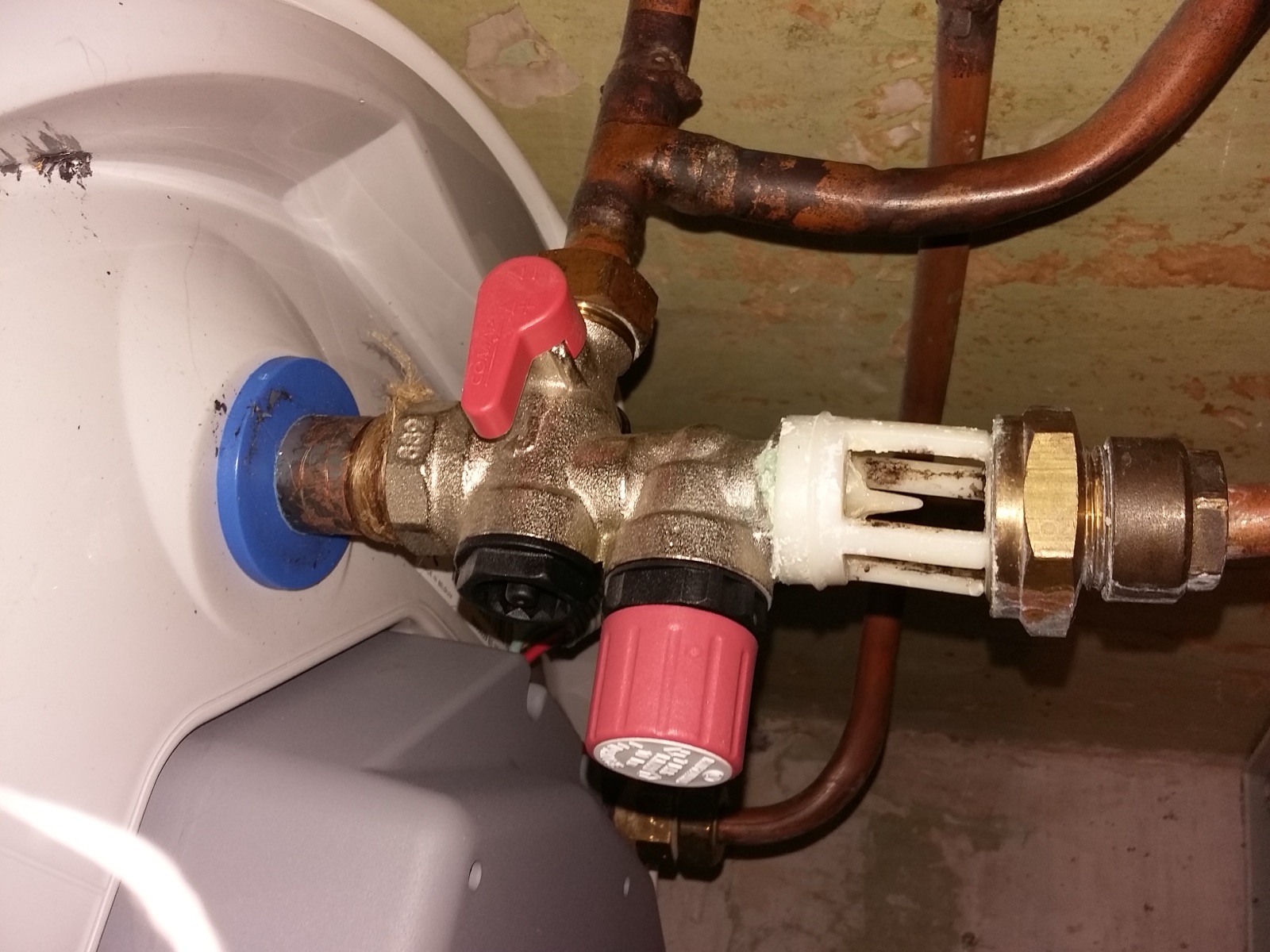

Groupe de sécurité
Il se repère sur l'arrivée d'eau froide et évacue la surpression de dilatation.
Wikimedia Commons — ProméthéeLe chauffe-eau instantané
Le chauffe-eau instantané ne stocke pas une réserve comparable. Il chauffe l’eau au moment du puisage au moyen d’une résistance de forte puissance.
La fiche technique Stiebel Eltron des modèles DEM indique des puissances de 4,4 kW, 5,7 kW et 6,5 kW. Sous une tension de 230 V, ces puissances correspondent à des courants nettement supérieurs à ceux d’un petit ballon à accumulation.
Un instantané de 6,5 kW ne peut donc pas être branché automatiquement sur un circuit de 20 A. Le câble, le disjoncteur, le mode de raccordement et la puissance souscrite doivent être dimensionnés selon la notice et les conditions réelles de l’installation.
Le montage sous pression ou à écoulement libre
Un appareil sous pression est raccordé au réseau d’eau froide et alimente une robinetterie classique. La cuve reste soumise à la pression du réseau, ce qui impose un dispositif de sécurité adapté pour un ballon à accumulation.
Un appareil à écoulement libre utilise une robinetterie spéciale. La sortie d’eau chaude ne doit pas être obturée, car la dilatation de l’eau s’évacue par le robinet pendant la chauffe.
La notice Atlantic précise que ce montage est destiné à un seul point d’eau chaude. Il n’utilise pas le même schéma hydraulique qu’un ballon sous pression.
| Configuration | Besoin électrique principal | Besoin hydraulique principal |
|---|---|---|
| Configuration Ballon à accumulation sous pression | Besoin électrique principal Circuit spécialisé selon la puissance et la notice | Besoin hydraulique principal Groupe de sécurité sur l’arrivée d’eau froide |
| Configuration Ballon à écoulement libre | Besoin électrique principal Circuit conforme à la notice du produit | Besoin hydraulique principal Robinetterie spéciale et sortie chaude jamais obturée |
| Configuration Chauffe-eau instantané | Besoin électrique principal Circuit calculé selon une puissance pouvant atteindre plusieurs kilowatts | Besoin hydraulique principal Débit, pression et robinetterie conformes à la fiche fabricant |
Vérifier que l’appareil répond réellement au besoin
La capacité doit être choisie en fonction de l’utilisation, et non uniquement selon l’espace disponible dans le meuble. Un petit ballon peut suffire pour le lavage des mains, quelques rinçages ou un usage ponctuel.
Pour une vaisselle régulière, une famille nombreuse ou plusieurs points de puisage, la réserve peut être rapidement épuisée. Il faut alors attendre la remise en température de l’eau contenue dans la cuve.
L’appareil instantané évite cette attente, mais il apporte une autre contrainte : sa puissance électrique élevée. Plus le débit demandé est important et plus la hausse de température souhaitée est forte, plus la puissance nécessaire augmente.
Avant de choisir un instantané, il faut donc examiner les autres appareils du logement. Une plaque à induction, un four, un lave-vaisselle et un chauffage électrique peuvent déjà mobiliser une part importante de la puissance disponible.
Le simulateur de puissance électrique permet d’établir un premier bilan des appareils susceptibles de fonctionner en même temps. Il ne remplace pas le calcul du circuit, mais il aide à repérer un projet incompatible avec l’abonnement actuel.
Préparer un emplacement accessible et protégé
Le meuble sous évier contient souvent le siphon, les robinets d’arrêt, des flexibles, des produits ménagers et parfois un lave-vaisselle à proximité. L’appareil doit pouvoir être installé sans écraser une canalisation ni rendre les organes de sécurité inaccessibles.
La fixation doit reprendre le poids du chauffe-eau rempli. Un appareil de 15 litres contient à lui seul environ 15 kilogrammes d’eau, auxquels s’ajoutent la cuve, l’isolation, la résistance et les accessoires.
La notice Atlantic indique par exemple un poids à vide proche de 7,8 kg pour un modèle compact sous évier de 15 litres. Une fois rempli, l’ensemble dépasse donc largement le poids à vide affiché sur la fiche produit.
Le support doit être choisi selon la nature du mur. Une fixation dans une cloison creuse ne se traite pas comme une fixation dans du béton, de la brique pleine ou un mur en pierre.
L’appareil doit également rester démontable. Le capot inférieur, le thermostat, les raccords et le groupe de sécurité doivent pouvoir être atteints sans déposer tout le meuble.
Séparer autant que possible l’eau et l’électricité
Une prise ou une sortie de câble ne doit pas être placée directement sous un raccord susceptible de fuir. L’objectif est d’éviter qu’un goutte-à-goutte tombe immédiatement sur les connexions électriques.
Cette précaution ne remplace ni la terre ni le dispositif différentiel 30 mA. Elle limite simplement les conséquences d’une fuite lente, d’un flexible desserré ou d’un groupe de sécurité mal raccordé.
Le câble ne doit pas reposer au fond du meuble dans une zone où l’eau pourrait s’accumuler. Une boucle pendante peut également guider l’eau vers le boîtier si le cheminement est mal conçu.
Les connexions doivent être protégées mécaniquement et rester dans une enveloppe adaptée. Les conducteurs ne doivent jamais être assemblés librement avec des bornes posées au fond du meuble.
Prévoir un circuit spécialisé pour le ballon
La documentation Promotelec présente le circuit d’eau chaude sanitaire avec une section de conducteurs en cuivre de 2,5 mm² et un disjoncteur de 20 A. Cette configuration correspond au principe d’un circuit spécialisé dédié au chauffe-eau.
Un circuit spécialisé alimente un seul équipement déterminé. Il ne doit pas être confondu avec le circuit des prises de cuisine, même lorsqu’une prise libre se trouve à quelques centimètres de l’appareil.
Le ballon ne doit pas partager sa ligne avec le lave-vaisselle, le four, le lave-linge ou une multiprise. Le fait que deux appareils ne fonctionnent pas souvent en même temps ne transforme pas un circuit partagé en circuit spécialisé.
La section de 2,5 mm² et le calibre de 20 A constituent une configuration courante, mais le dimensionnement doit tenir compte de la puissance de l’appareil, de la longueur du câble et du mode de pose. Un calibre inférieur peut être retenu lorsque le calcul et la notice le permettent, tandis qu’un calibre supérieur ne doit jamais être posé sans recalculer toute la ligne.
Protection différentielle et disjoncteur
Le disjoncteur protège les conducteurs contre les surcharges et les courts-circuits. Le dispositif différentiel détecte une fuite de courant susceptible de traverser une masse métallique ou une personne.
Promotelec rappelle que les circuits du logement sont placés sous des dispositifs différentiels à haute sensibilité 30 mA. Le type du différentiel et la répartition des circuits doivent rester cohérents avec le tableau existant.
Le guide consacré à la différence entre interrupteur différentiel et disjoncteur différentiel aide à comprendre le rôle de chaque protection. Les deux fonctions ne sont pas interchangeables.
Une installation peut posséder un disjoncteur correctement calibré tout en étant dangereuse si la protection différentielle est absente. À l’inverse, un différentiel 30 mA ne protège pas un câble sous-dimensionné contre une surcharge prolongée.
Le conducteur de terre
Le conducteur de protection doit être relié à la borne de terre de l’appareil lorsqu’elle est prévue. Sa continuité doit être vérifiée jusqu’au tableau et à la prise de terre de l’installation.
La terre permet aux protections de réagir en cas de défaut d’isolement mettant la carcasse sous tension. Elle ne doit jamais être supprimée pour empêcher un différentiel de déclencher.
Dans un logement ancien, la présence d’un conducteur vert et jaune ne prouve pas à elle seule que la terre est fonctionnelle. Il peut être coupé, mal raccordé ou absent sur une partie du circuit.
Attention
Ne branchez pas le chauffe-eau sur une ancienne prise sans terre, une rallonge ou une multiprise. L’absence de déclenchement ne prouve pas que l’installation est sûre.
Prise dédiée ou sortie de câble
Le mode de raccordement dépend de l’équipement fourni par le fabricant. Certains petits chauffe-eau possèdent un câble terminé par une fiche, tandis que d’autres sont conçus pour un raccordement fixe.
Lorsque l’appareil est livré avec une fiche, la prise doit appartenir au circuit prévu pour le chauffe-eau. Elle doit rester accessible afin de permettre la déconnexion sans démonter l’appareil.
Lorsque la notice impose un raccordement fixe, une sortie de câble ou une boîte de connexion adaptée doit protéger les conducteurs. Le câble doit être maintenu afin qu’une traction ne sollicite pas directement les bornes internes.
Il ne faut pas couper systématiquement la fiche d’un appareil neuf pour le raccorder autrement. Cette modification peut contredire la notice et compliquer la maintenance ou la prise en charge du matériel.
La notice Atlantic Petites Capacités demande un dispositif de coupure omnipolaire avec une distance d’ouverture des contacts d’au moins 3 mm. Cette fonction doit être prévue dans la conception du circuit et rester conforme aux prescriptions du fabricant.
Créer la ligne depuis le tableau
Lorsqu’aucun circuit spécialisé n’est disponible, il faut créer un départ depuis le tableau électrique. Le travail ne consiste pas simplement à tirer trois fils jusqu’au meuble de cuisine.
Il faut choisir le câble ou les conducteurs, la protection mécanique, le cheminement, les boîtes éventuelles et le disjoncteur. Le circuit doit également être repéré clairement au tableau.
Disjoncteur modulaire
Le calibre est imprimé sur la face du disjoncteur : c’est cette valeur qu’il faut confronter au calcul du circuit.
La canalisation ne doit pas traverser une zone exposée aux chocs sans protection. Elle ne doit pas non plus être coincée derrière un appareil, écrasée sous un meuble ou placée contre une source de chaleur.
Le guide sur la manière de tirer une ligne électrique depuis le tableau détaille les contraintes de cheminement et de protection. L’ouverture du tableau et le raccordement du départ restent des opérations exposées à des parties sous tension.
Avant toute intervention, l’alimentation doit être coupée et l’absence de tension vérifiée avec un appareil approprié. Un simple tournevis testeur ou la position d’un interrupteur ne suffit pas à confirmer la consignation.

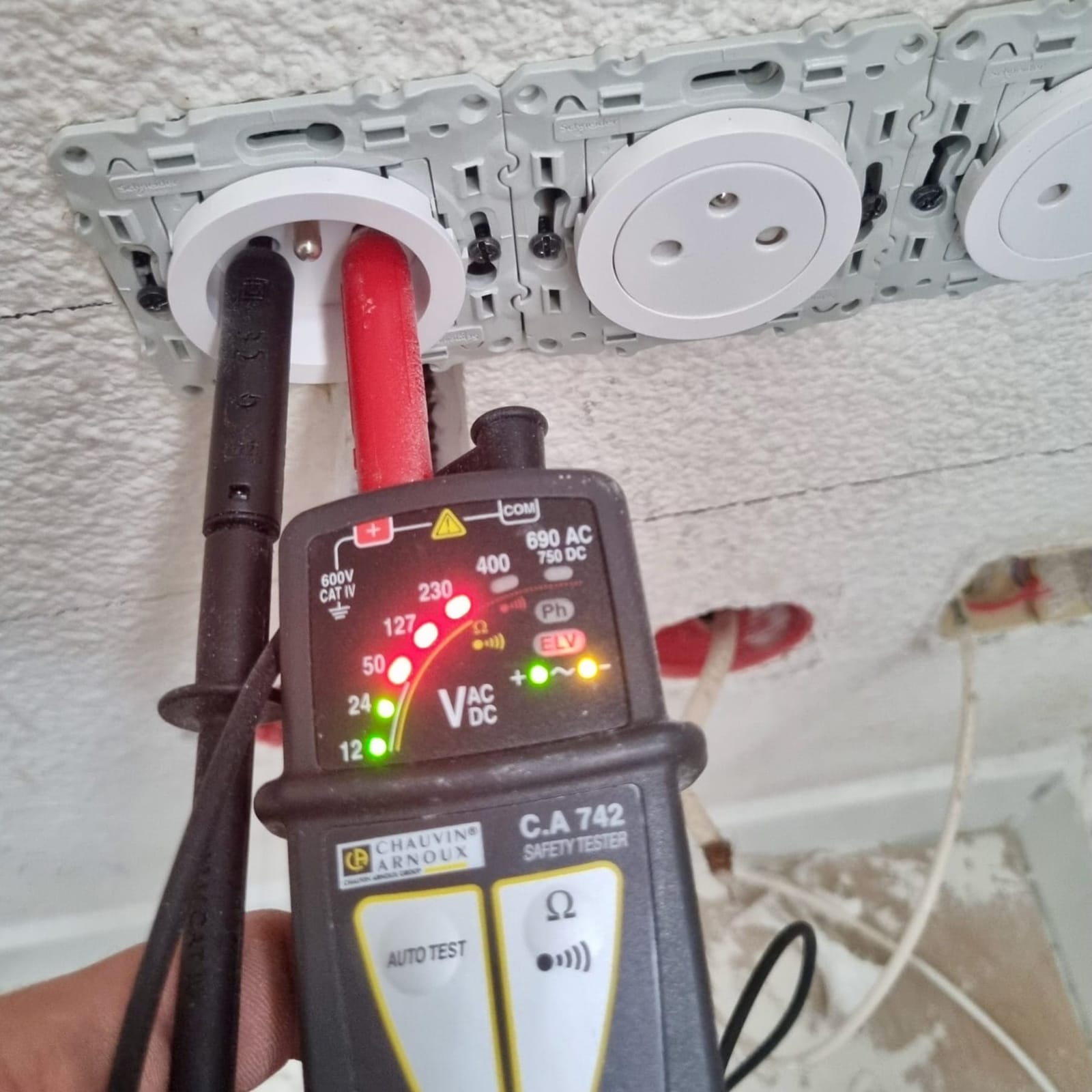

L’absence de tension se vérifie avec un testeur adapté avant toute intervention sur le circuit du chauffe-eau.
Ne pas appliquer le circuit du ballon à un instantané
Le courant théorique d’un appareil monophasé peut être approché en divisant sa puissance par la tension. Cette relation permet de comprendre l’écart entre un ballon compact et un instantané.
À 4,4 kW sous 230 V, le courant théorique approche 19 A. À 5,7 kW, il se situe près de 25 A, et à 6,5 kW, il dépasse 28 A.
Ces valeurs montrent qu’un modèle instantané peut dépasser la capacité d’un circuit protégé à 20 A. Selon la référence, il peut demander une section supérieure et une protection spécifique.
Le calcul ne s’arrête pas au courant nominal. La longueur du circuit, le mode de pose, les regroupements de câbles et les prescriptions du fabricant doivent également être pris en compte.
Il faut enfin vérifier la puissance totale du logement. Le simulateur de surcharge du tableau peut aider à repérer les appareils susceptibles de provoquer un dépassement lorsqu’ils fonctionnent simultanément.
| Puissance indicative | Courant théorique sous 230 V | Conséquence à vérifier |
|---|---|---|
| Puissance indicative 2 000 W | Courant théorique sous 230 V Environ 8,7 A | Conséquence à vérifier Circuit spécialisé et protection selon la notice |
| Puissance indicative 4 400 W | Courant théorique sous 230 V Environ 19,1 A | Conséquence à vérifier Limite proche de 20 A, calcul complet indispensable |
| Puissance indicative 5 700 W | Courant théorique sous 230 V Environ 24,8 A | Conséquence à vérifier Circuit 20 A inadapté |
| Puissance indicative 6 500 W | Courant théorique sous 230 V Environ 28,3 A | Conséquence à vérifier Section, disjoncteur et abonnement à revoir |
Ces calculs servent à comprendre l’ordre de grandeur. Le calibre ne se choisit pas en arrondissant simplement le courant à la valeur supérieure, car le câble et les conditions de pose doivent supporter durablement l’intensité.
Installer le groupe de sécurité au bon endroit
En montage sous pression, le groupe de sécurité se place sur l’entrée d’eau froide du ballon. La notice Atlantic demande un groupe neuf conforme, installé au plus près du chauffe-eau.
Groupe de sécurité
Il se repère sur l’arrivée d’eau froide et ne doit pas être rendu inaccessible dans le meuble.
Le groupe empêche notamment le retour de l’eau chaude vers le réseau et évacue la surpression liée à la dilatation. Sa soupape protège la cuve pendant les périodes de chauffe.
Aucune vanne ne doit isoler le groupe de la cuve. Placer un robinet entre les deux empêcherait le groupe de remplir son rôle lorsque ce robinet est fermé.
Le groupe doit rester accessible. Il faut pouvoir observer son écoulement, le manœuvrer selon les indications du fabricant et le remplacer sans démonter le chauffe-eau.
Raccorder l’évacuation
La vidange du groupe doit être dirigée vers une canalisation d’évacuation adaptée. La notice Atlantic mentionne un raccordement par l’intermédiaire d’un siphon avec garde d’air.
L’écoulement doit rester libre et visible. Un tuyau pincé, remontant sans pente suffisante ou enfoncé de manière étanche dans une canalisation peut gêner l’évacuation.
Pendant la chauffe, la soupape peut laisser s’échapper une petite quantité d’eau. Atlantic indique qu’un écoulement pendant cette phase peut être normal en raison de la dilatation.
Il ne faut donc pas boucher la sortie parce qu’elle goutte. Il faut distinguer un fonctionnement normal pendant la chauffe d’un écoulement continu important, notamment lorsque l’appareil est froid.
Contrôler la pression du réseau
La notice Atlantic Petites Capacités prévoit un réducteur de pression sur l’alimentation générale lorsque la pression nominale du réseau dépasse 5 bar. Cette valeur doit être vérifiée avec un manomètre, et non estimée d’après la force du jet.
Une pression excessive peut provoquer un écoulement fréquent au groupe, solliciter les raccords et accélérer l’usure de certains équipements. Un réducteur mal positionné peut toutefois créer d’autres déséquilibres.
La pose doit donc être réfléchie à l’échelle de l’installation. Il ne faut pas ajouter un petit réducteur uniquement devant le ballon sans vérifier les indications du fabricant et la configuration du réseau.
Respecter le sens des raccordements hydrauliques
Les piquages d’eau froide et d’eau chaude sont repérés par le fabricant. Sur un appareil conçu pour une installation sous évier, ils ne se trouvent pas nécessairement au même endroit que sur une version destinée à être posée au-dessus du point d’eau.
Il ne faut pas retourner un appareil prévu pour une installation sur évier afin de l’installer sous le meuble. La position de la cuve, du thermostat, des raccords et des sécurités internes peut dépendre du sens de montage.
Les raccords doivent être assemblés sans forcer sur les piquages du ballon. Une contrainte mécanique permanente peut provoquer une fissure, une fuite ou une déformation progressive.
Lorsqu’un raccord diélectrique est fourni, il doit être monté selon la notice. Son rôle est de limiter les phénomènes électrochimiques entre certains métaux présents dans l’installation.
Les flexibles doivent être adaptés à l’eau chaude et à la pression du réseau. Ils ne doivent pas être vrillés, pincés contre le meuble ou tendus au point de tirer sur le chauffe-eau.
Cas particulier de l’écoulement libre
Un montage à écoulement libre utilise un robinet spécifique à trois raccordements. L’eau froide traverse la robinetterie avant d’entrer dans le chauffe-eau.
Lorsque l’eau se dilate, elle peut s’évacuer par le bec du robinet. Un léger goutte-à-goutte pendant la chauffe peut donc être normal dans cette configuration.
La sortie d’eau chaude ne doit jamais être fermée par une vanne ou une robinetterie inadaptée. Cela transformerait le fonctionnement prévu et pourrait mettre la cuve sous une pression pour laquelle le montage n’est pas conçu.
La notice Atlantic précise que ce système ne dessert qu’un seul point d’eau. Il ne faut pas le prolonger vers un second évier ou un autre robinet.
Attention
Un ballon sous pression et un ballon à écoulement libre ne se raccordent pas avec les mêmes accessoires. Ne retirez pas le groupe de sécurité d’un montage sous pression pour gagner de la place.
Ordre complet de raccordement et de mise en service
La mise en service doit suivre un ordre précis. Il évite d’alimenter une cuve vide et permet de détecter une fuite avant que l’eau n’atteigne les connexions électriques.
Avant toute intervention
Coupez l’alimentation au disjoncteur, empêchez sa remise sous tension si possible et vérifiez l’absence de tension au VAT.
Identifier la référence exacte
Vérifiez la puissance, la tension, la capacité, la position sous évier et le type de montage hydraulique.
Couper l’alimentation
Coupez le circuit concerné et vérifiez l’absence de tension avant d’ouvrir une boîte, une prise ou le capot de l’appareil.
Contrôler la fixation
Assurez-vous que le mur, les chevilles et les vis peuvent supporter le poids du chauffe-eau rempli.
Raccorder l’eau froide
Installez le groupe de sécurité sur l’entrée froide lorsqu’il est requis, puis raccordez son évacuation.
Raccorder l’eau chaude
Respectez le repérage du fabricant et évitez toute contrainte mécanique sur les piquages.
Remplir la cuve
Ouvrez le robinet d’eau chaude, puis l’arrivée d’eau froide, afin de laisser l’air s’échapper.
Purger complètement
Attendez que l’eau s’écoule de manière régulière au robinet, sans crachotement ni poche d’air.
Contrôler les raccords
Essuyez chaque assemblage et recherchez une fuite avant de fermer le meuble ou de remettre le courant.
Raccorder phase, neutre et terre
Suivez le schéma du fabricant, maintenez le câble et refermez correctement le capot.
Mettre sous tension
Alimentez seulement lorsque le chauffe-eau est plein, puis contrôlez la chauffe et les protections.
Comment confirmer que le ballon est plein
Le robinet d’eau chaude doit être ouvert pendant le remplissage. L’air contenu dans la cuve s’évacue par le point de puisage.
Au début, le robinet peut crachoter et rejeter un mélange d’air et d’eau. Il faut attendre un écoulement régulier avant de considérer le ballon comme rempli.
Il est prudent de laisser couler encore quelques secondes afin de terminer la purge. La présence d’eau à l’entrée froide ne prouve pas que toute la cuve est remplie.
Après la fermeture du robinet, chaque raccord doit être inspecté. Une fuite très lente peut être repérée en essuyant les raccords avec un papier sec puis en observant l’apparition d’une nouvelle trace d’humidité.
Régler correctement la température
L’article 36 de l’arrêté du 23 juin 1978 Obligation Arrêté du 23 juin 1978
limite la température de l’eau chaude sanitaire à 60 °C aux points de puisage dans les pièces autres que celles destinées à la toilette. Une cuisine entre dans cette catégorie.
Ce maximum réglementaire ne constitue pas une consigne de réglage systématique. Une eau très chaude augmente le risque de brûlure et les pertes thermiques.
Une température élevée favorise également le dépôt de calcaire sur certaines résistances et surfaces internes. La vitesse d’entartrage dépend toutefois de la dureté de l’eau et de la technologie du chauffe-eau.
Le réglage doit respecter les indications du fabricant. Lorsque le thermostat est accessible derrière un capot, l’alimentation doit être coupée avant ouverture.
La température réelle doit être contrôlée après une chauffe complète. Il faut laisser couler suffisamment d’eau pour mesurer l’eau provenant du ballon, sans confondre avec l’eau refroidie dans le flexible ou la canalisation.
Un contacteur heures creuses est-il utile
Un petit chauffe-eau sous évier n’a pas toujours intérêt à être commandé uniquement pendant les heures creuses. Son rôle est souvent de fournir de l’eau chaude rapidement et à différents moments de la journée.

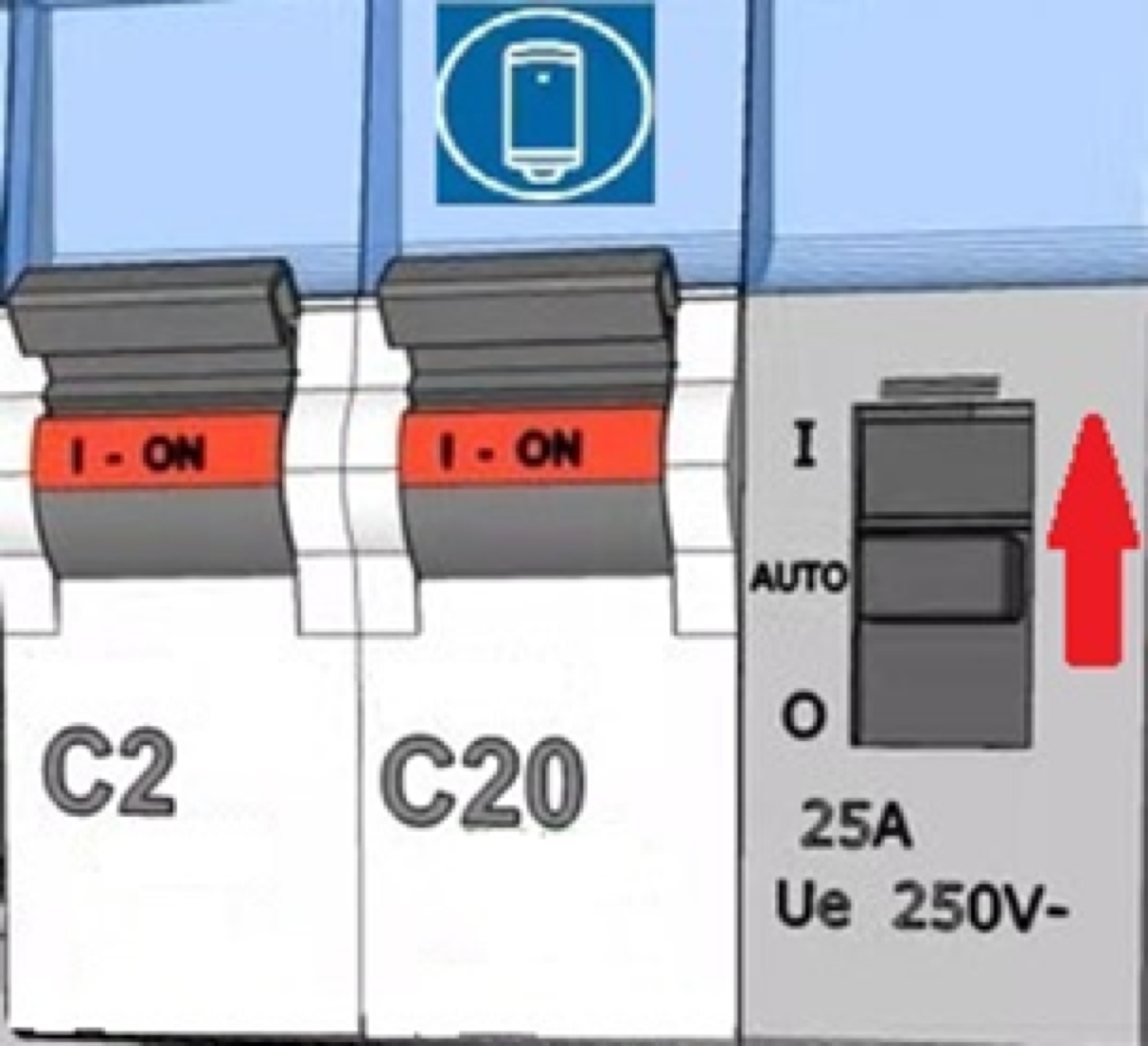

Contacteur heures creuses
La marche forcée peut servir à vérifier la chauffe, mais le pilotage doit rester adapté à l’usage réel du ballon.
Couper l’appareil pendant une longue période peut entraîner une cuve froide au moment du besoin. L’économie attendue doit être comparée à la perte de confort et au fonctionnement réel de l’appareil.
Un petit ballon possède une réserve limitée. Après plusieurs puisages, il peut avoir besoin de chauffer en journée pour reconstituer l’eau chaude disponible.
Le pilotage peut toutefois être étudié lorsque les usages sont réguliers et concentrés sur une plage prévisible. Le schéma doit alors comporter les protections de puissance et de commande adaptées.
Le fonctionnement du dispositif est expliqué dans le guide du contacteur heures creuses pour chauffe-eau. L’ajout d’un contacteur ne corrige pas un circuit mal dimensionné.
Contrôler la première chauffe
La première chauffe doit être surveillée. Le meuble ne doit pas être refermé immédiatement après la mise sous tension.
Côté hydraulique, il faut observer les raccords, le groupe de sécurité, le siphon et la canalisation d’évacuation. La dilatation de l’eau peut révéler une fuite qui n’apparaissait pas lorsque l’installation était froide.
Un léger écoulement au groupe pendant la chauffe peut être normal. En revanche, une eau qui coule en permanence avec un débit important, une évacuation qui déborde ou une fuite au niveau d’un raccord demande une vérification.
Côté électrique, aucune odeur, aucun grésillement et aucun échauffement anormal ne doivent apparaître. Le câble, la fiche et la prise ne doivent pas devenir chauds.
Le disjoncteur ne doit pas déclencher pendant la chauffe. Le dispositif différentiel ne doit pas non plus réagir lors de la mise sous tension.
- Odeur de brûlé dans le meuble ou au tableau
- Fiche ou câble chaud au toucher
- Grésillement dans une prise ou une boîte
- Déclenchement différentiel répété
- Eau sur les connexions électriques
- Fuite importante au niveau de la cuve
- Courant perceptible sur une partie métallique
En présence de l’un de ces symptômes, il faut couper le circuit et l’arrivée d’eau si nécessaire. Il ne faut pas réarmer plusieurs fois pour voir si le défaut disparaît.
Erreurs fréquentes lors du raccordement
Utiliser la prise du lave-vaisselle
La présence d’une prise près de l’évier ne signifie pas qu’elle est disponible. Elle peut appartenir au circuit spécialisé du lave-vaisselle ou au circuit des prises de cuisine.
Ajouter le chauffe-eau crée alors un partage non prévu. La surcharge peut rester discrète si les appareils fonctionnent rarement ensemble, mais elle demeure possible.
Poser une multiprise dans le meuble
Une multiprise n’est pas adaptée à l’alimentation permanente d’un chauffe-eau. Elle ajoute des contacts, des cordons et des connexions susceptibles de chauffer.
Le fond d’un meuble sous évier est également exposé à l’humidité et aux fuites. Le risque ne se limite donc pas à la puissance totale branchée.
Augmenter le calibre du disjoncteur
Un disjoncteur qui déclenche peut révéler une surcharge, un court-circuit, un défaut interne ou une erreur de raccordement. Le remplacer par un calibre supérieur sans vérifier la section du câble supprime une partie de la protection.
Le disjoncteur protège d’abord les conducteurs. Il ne doit pas être choisi uniquement pour éviter un déclenchement gênant.
Alimenter avant le remplissage
Cette erreur peut détériorer la résistance du chauffe-eau. Elle se produit notamment lorsque le raccordement électrique est terminé avant l’arrivée du plombier.
Le circuit doit rester coupé jusqu’à la confirmation du remplissage et de la purge. Une étiquette temporaire au tableau peut éviter une remise sous tension involontaire.
Boucher le groupe de sécurité
Le goutte-à-goutte pendant la chauffe est parfois pris pour une fuite à supprimer. Certains utilisateurs tentent alors de fermer la sortie ou de pincer le tuyau.
Cette action empêche le groupe d’évacuer la dilatation. Il faut traiter l’évacuation et la pression, jamais condamner la soupape.
Inverser un modèle sur évier
Un chauffe-eau prévu pour une pose au-dessus de l’évier ne doit pas être retourné pour entrer dans un meuble. Les raccords visibles ne suffisent pas à confirmer la compatibilité.
Le sens de pose doit être explicitement autorisé par la notice et la référence commerciale.
Cas d’une installation électrique ancienne
L’ajout d’un chauffe-eau peut révéler plusieurs défauts préexistants : absence de différentiel 30 mA, tableau à fusibles ancien, conducteurs non repérés, terre incomplète ou circuits partagés.
Il ne suffit pas d’ajouter un disjoncteur neuf dans un tableau vétuste. Il faut vérifier l’état des borniers, la capacité disponible et la cohérence de la protection générale.
Dans certaines cuisines anciennes, les prises ont été repiquées successivement sans identification. Une prise apparemment dédiée peut en réalité alimenter plusieurs pièces.
Une mesure et un repérage sont alors nécessaires. Le circuit doit être suivi jusqu’au tableau avant de raccorder un appareil permanent.
Le guide sur la différence entre mise en sécurité et mise aux normes permet de déterminer l’ampleur des travaux. L’objectif prioritaire reste de supprimer les risques, même lorsque toute l’installation n’est pas rénovée.
Entretien du chauffe-eau sous évier
Le meuble doit rester accessible afin de repérer rapidement une fuite. Il vaut mieux éviter d’entasser des produits contre le groupe de sécurité, les flexibles et le capot électrique.
Le groupe de sécurité doit être entretenu selon les indications de son fabricant. Sa manœuvre peut provoquer un écoulement d’eau chaude, ce qui impose de vérifier l’évacuation et de protéger les mains.
Un écoulement continu peut être lié à un groupe entartré, une pression excessive ou un défaut de fermeture. Le diagnostic doit distinguer la dilatation normale d’une anomalie persistante.
Le calcaire peut réduire les performances et provoquer des bruits de chauffe. La fréquence du détartrage dépend de la dureté de l’eau, du réglage de température et de la conception de l’appareil.
Avant toute maintenance, le circuit électrique doit être coupé. La cuve peut également contenir de l’eau très chaude plusieurs heures après l’arrêt.
Si l’appareil est vidangé, la procédure de remplissage doit être reprise intégralement avant la remise sous tension. Le fait qu’il ait déjà fonctionné ne protège pas la résistance lors d’un redémarrage à vide.
Quand arrêter le bricolage
La création d’un circuit depuis le tableau expose à des parties sous tension et demande un dimensionnement précis. Elle doit être confiée à un professionnel lorsque l’utilisateur ne possède pas le matériel de vérification et les compétences nécessaires.
Un professionnel est également utile lorsqu’aucune terre fiable n’est disponible, que le tableau est ancien ou que l’appareil instantané demande une puissance importante.
Côté hydraulique, l’intervention devient plus complexe lorsque l’évacuation du groupe n’existe pas, que la pression doit être réduite ou que les canalisations doivent être modifiées.
Une fuite située près des connexions électriques doit être traitée avant toute remise sous tension. Il ne faut pas se contenter de déplacer le câble ou de poser un récipient sous le raccord.
Attention
Coupez immédiatement l’alimentation si le différentiel déclenche, si une partie métallique semble sous tension, si le câble chauffe ou si de l’eau atteint les connexions. Ne supprimez jamais la terre et ne remplacez pas le disjoncteur par un calibre supérieur pour contourner le problème.
Checklist avant la mise sous tension
| Point à contrôler | Résultat attendu | Décision |
|---|---|---|
| Point à contrôler Référence de l’appareil | Résultat attendu Modèle autorisé en position sous évier | Décision Ne pas poser si le sens est incertain |
| Point à contrôler Puissance électrique | Résultat attendu Compatible avec la section et le disjoncteur | Décision Recalculer le circuit en cas de doute |
| Point à contrôler Circuit spécialisé | Résultat attendu Aucun autre appareil alimenté | Décision Créer un départ dédié si nécessaire |
| Point à contrôler Différentiel | Résultat attendu Protection 30 mA présente et fonctionnelle | Décision Corriger le tableau avant raccordement |
| Point à contrôler Terre | Résultat attendu Continuité vérifiée jusqu’à l’appareil | Décision Ne pas alimenter sans protection |
| Point à contrôler Groupe de sécurité | Résultat attendu Installé sur l’entrée froide si montage sous pression | Décision Ne jamais le supprimer |
| Point à contrôler Évacuation | Résultat attendu Libre, visible et correctement raccordée | Décision Corriger toute obstruction |
| Point à contrôler Remplissage | Résultat attendu Débit régulier au robinet d’eau chaude | Décision Ne pas alimenter avant la purge |
| Point à contrôler Fuites | Résultat attendu Aucune humidité sur les raccords | Décision Réparer avant la chauffe |
| Point à contrôler Connexions | Résultat attendu Capot fermé et câble maintenu | Décision Ne laisser aucune borne accessible |
Le raccordement correct en une décision
Le petit volume ne réduit pas les exigences de sécurité
Pour un ballon sous évier à accumulation, prévoyez un circuit spécialisé, une protection différentielle 30 mA, une terre continue, un groupe de sécurité en montage sous pression et une évacuation libre. Remplissez entièrement la cuve avant de mettre sous tension. Pour un modèle instantané, dimensionnez la ligne selon sa puissance réelle sans reprendre automatiquement le circuit d’un ballon.
Quiz : les repères utiles
3 questions
InteractifQuiz : Raccordement d’un chauffe-eau électrique sous évier
3 questions pour vérifier les points essentiels
Choisissez une réponse
Peut-on brancher un chauffe-eau sous évier sur une prise classique ?
La prise peut être utilisée seulement si la notice autorise une fiche et si elle appartient à un circuit spécialisé correctement protégé. Une prise de plan de travail partagée, une rallonge ou une multiprise ne convient pas.
Quel disjoncteur faut-il pour un chauffe-eau sous évier de 15 litres ?
Pour un ballon à accumulation courant, Promotelec présente un circuit en 2,5 mm² protégé à 20 A. Le calibre définitif doit rester compatible avec la puissance, le câble, le mode de pose et la notice.
Le groupe de sécurité est-il obligatoire sur un petit ballon ?
Oui lorsqu’il fonctionne sous pression. Un modèle à écoulement libre suit un montage différent avec une robinetterie spécifique et ne doit pas être confondu avec un ballon sous pression.
Pourquoi le groupe de sécurité goutte-t-il pendant la chauffe ?
L’eau se dilate lorsqu’elle chauffe. Un léger écoulement pendant la montée en température peut être normal, à condition que l’évacuation soit libre et qu’il ne s’agisse pas d’un débit continu important.
Peut-on alimenter le chauffe-eau avant de raccorder l’eau ?
Non. La cuve doit être remplie et purgée avant toute mise sous tension. Alimenter une résistance dans un ballon vide peut l’endommager.
Un chauffe-eau instantané peut-il remplacer un ballon sur le même circuit ?
Pas automatiquement. Certains instantanés demandent plus de 20 A et nécessitent une section, un disjoncteur et parfois une puissance d’abonnement supérieurs.
Faut-il un contacteur heures creuses pour un petit chauffe-eau ?
Ce n’est pas systématique. Un ballon sous évier est souvent utilisé pour disposer d’eau chaude pendant la journée. Le pilotage doit être choisi selon le temps de chauffe et les habitudes de puisage. Voir contacteur heures creuses chauffe-eau.
Que faire si le différentiel déclenche après la mise en eau ?
Coupez le circuit et recherchez une fuite, une connexion humide ou un défaut d’isolement. Ne débranchez jamais la terre et ne tentez pas plusieurs réarmements sans diagnostic.
Peut-on installer un modèle sur évier dans un meuble sous évier ?
Seulement si la notice autorise explicitement cette position. Un appareil conçu pour une pose sur évier ne doit pas être retourné ou inversé pour adapter l’emplacement.
Théo Desrousseaux
Artisan électricien — Yvelines (78), Hauts-de-Seine (92) et Paris Ouest
Électricien de terrain : installations, mises aux normes et dépannages au quotidien. J'ai fondé Sparx Élec et je dirige son magazine, lu en France et à l'international : chaque article est relu et validé par mes soins avant publication.
Mon parcours → Diplômes et certifications → Charte éditoriale →
Sources officielles et références
- 1. Promotelec — NF C15-100 : la norme de référence pour l’installation électrique Officiel
- 2. Promotelec — NF C 15-100 : la réponse aux exigences réglementaires Officiel
- 3. Promotelec — Focus sur les circuits électriques spécialisés dans l’habitat Officiel
- 4. Promotelec — Série de normes NF C15-100 : 2024, les grandes évolutions Officiel
- 5. Légifrance — Article 36 de l’arrêté du 23 juin 1978 Officiel
- 6. Atlantic — Chauffe-eau sous évier 15 litres
- 7. Atlantic — Chauffe-eau électrique Petites Capacités
- 8. Atlantic — Notice d’utilisation et d’installation Petites Capacités
- 9. Atlantic — De l’eau coule du groupe de sécurité de mon chauffe-eau. Que faire ?
- 10. Stiebel Eltron — Chauffe-eau instantanés électroniques DEM 4-6-7
J'interviens dans le 78, le 92 et Paris Ouest
Recevez les nouveaux guides
Une notification par semaine dans votre navigateur, sur les nouveaux guides et les changements de norme. Aucune adresse email demandée.
Yvelines · Hauts-de-Seine · Paris (75)
Votre installation date de plus de 15 ans ?
Différentiels non testés, prises sans terre, câbles dégradés — un diagnostic visuel permet d'identifier les risques avant qu'un incident survienne.
Prix annoncé avant mon déplacement
Rappel sous 24 h, 7 j/7
Prochaine étape
Vérifiez le risque.
Guide prioritaire
Prix installation chauffe-eau électrique : tarifs
Prix d’installation d’un chauffe-eau électrique : circuit dédié en 2,5 mm² protégé 20 A, appareil, plomberie et postes à comparer sur un devis.
Lire le guide
Guide Groupe de sécurité chauffe-eau : écoulement normal ? Groupe de sécurité de chauffe-eau qui coule : reconnaître le goutte-à-goutte normal, la fuite continue, la pression et les signaux d’alerte. Lire le guide
Guide Disjoncteur climatisation : quel calibre choisir Disjoncteur pour climatisation split : circuit dédié, notice, différentiel et étude de câble. Pourquoi aucun calibre universel ne convient en logement. Lire le guide
Guide Installation clim split : réglementation en France Installation de clim split : règles F-Gaz, attestation frigoriste, circuit électrique, copropriété et urbanisme à connaître avant la pose en France. Lire le guide Outil Mon tableau est-il aux normes ? Diagnostiquez surcharge et conformité NF C15-100 en 2 min. Ouvrir l’outil Outil Configurateur tableau électrique Estimez rangées, différentiels et réserve avant d'acheter le tableau. Ouvrir l’outil
