Groupe de sécurité chauffe-eau : écoulement normal ?

Groupe de sécurité qui coule : ce qui est normal et ce qui ne l’est pas

Je vois souvent la même inquiétude : quelques gouttes tombent sous le ballon, donc le chauffe-eau « fuit ». Ce n’est pas toujours le bon diagnostic. Sur un chauffe-eau à accumulation sous pression, le groupe de sécurité évacue une partie de l’eau lorsque la température augmente. L’eau se dilate, la pression monte dans la cuve, puis la soupape laisse sortir un peu d’eau pour éviter la surpression.

Atlantic indique que son groupe de sécurité protège la cuve en limitant la pression à 7 bar et qu’un léger goutte-à-goutte pendant le cycle de chauffe est normal. Thermor décrit le même rôle sur l’arrivée d’eau froide : alimentation du ballon, évacuation de la surpression et possibilité de vidange lors d’un entretien. Un écoulement observé au bon moment ne signifie donc pas que le groupe est défectueux.

La situation change si l’eau coule en continu, en filet, hors période de chauffe, ou si elle ne vient pas clairement de la sortie prévue du groupe. Une fuite sur un raccord, une trace humide sur la cuve, une corrosion marquée ou de l’eau qui approche le capot électrique ne se traite pas comme un simple goutte-à-goutte. Je conseille alors de ne pas improviser un serrage ou un démontage.

À quoi sert exactement le groupe de sécurité

Le groupe de sécurité est monté sur l’arrivée d’eau froide du chauffe-eau à accumulation. Il ne se confond ni avec le mitigeur, ni avec un flexible, ni avec le siphon d’évacuation. Sa position est importante : il protège la cuve contre la montée en pression liée à la chauffe et permet d’isoler l’arrivée d’eau selon sa conception.

Je l’explique avec un exemple simple. Quand l’eau stockée dans le ballon chauffe, son volume augmente. Comme la cuve est fermée et alimentée par le réseau, la pression interne augmente aussi. Le groupe de sécurité évacue alors une petite quantité d’eau. C’est cette évacuation que l’on peut entendre ou voir pendant la chauffe, puis parfois juste après.

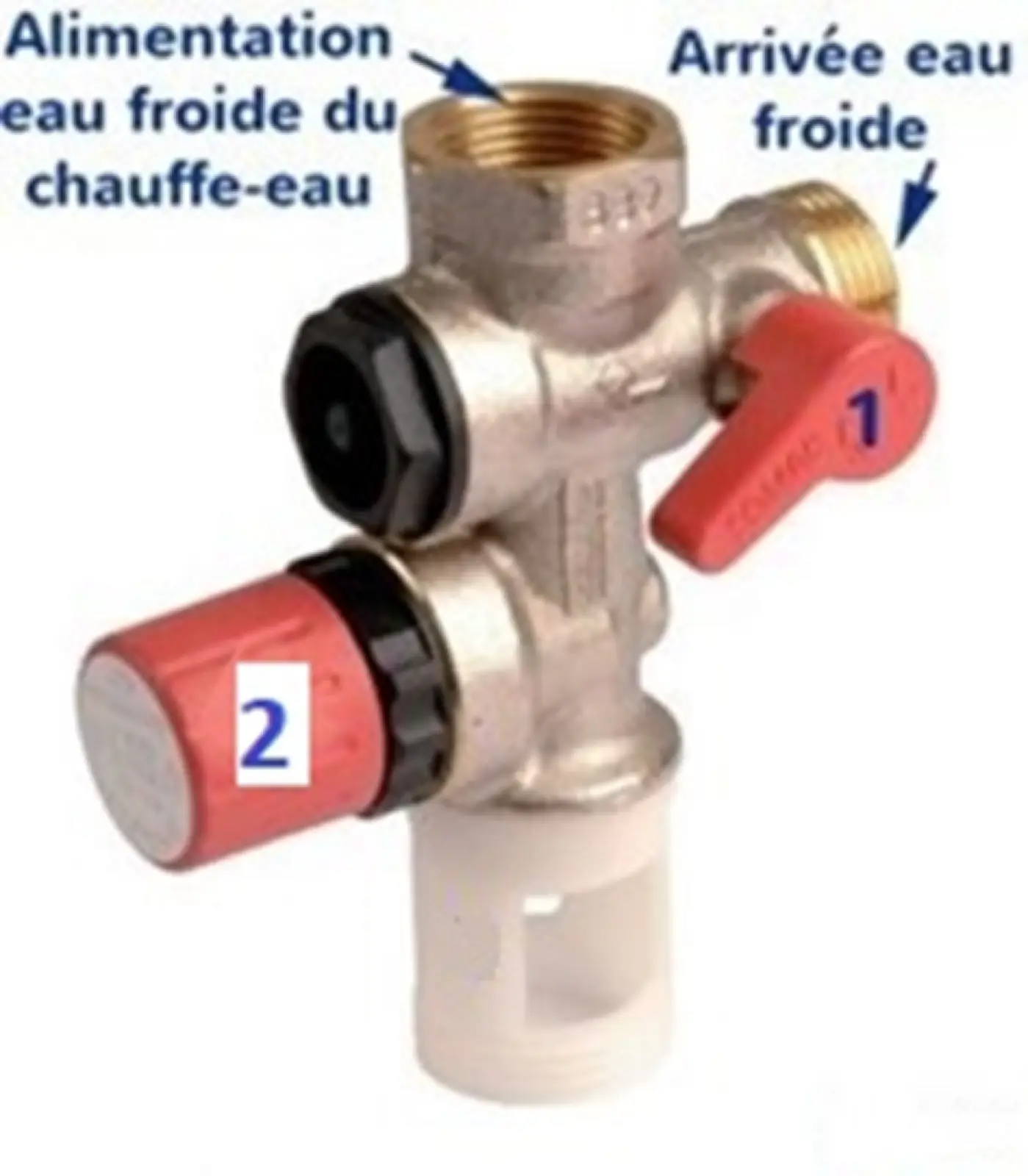

Le composant visible ci-dessous est un groupe de sécurité illustré par Atlantic. Les deux arrivées identifiées sur le visuel correspondent à l’eau froide du réseau et à l’alimentation du chauffe-eau. Il ne montre pas une installation complète : il sert seulement à reconnaître la pièce et son orientation générale.

Je ne conseille pas de modifier son emplacement, de supprimer son évacuation ou de placer un organe non prévu entre lui et la cuve. La notice Thermor rappelle qu’un groupe doit rester directement relié à l’entrée d’eau froide du ballon. Les schémas et les références dépendent ensuite du modèle, de l’orientation et de la notice du chauffe-eau concerné.

Goutte-à-goutte pendant la chauffe : le cas généralement normal

Pour savoir si l’écoulement est cohérent, je commence par regarder quand il se produit. Si les gouttes apparaissent quand le chauffe-eau est en cycle de chauffe, puis diminuent ensuite, le phénomène correspond souvent à la dilatation de l’eau. Il doit toutefois s’évacuer correctement : l’eau ne doit pas se répandre dans le meuble, sur le sol ou contre une partie électrique.

Un ballon peut chauffer pendant les heures creuses, après une marche forcée ou selon une programmation propre à l’appareil. Les moments observés ne sont donc pas toujours les mêmes d’un logement à l’autre. Le guide du contacteur heures creuses du chauffe-eau aide à comprendre ces cycles sans confondre la commande électrique avec l’origine d’une fuite. Avant de conclure à une panne, je vérifie le mode de fonctionnement et j’observe plusieurs cycles, sans démonter le groupe.

L’écoulement normal n’est pas une raison pour neutraliser la sortie du groupe. Le petit volume évacué est précisément ce qui limite la pression. Raccorder l’évacuation selon la notice et garder cette zone accessible évite de confondre une évacuation attendue avec une fuite qui se répand derrière un meuble. Les bases de la plomberie maison détaillent la différence entre arrivée d’eau, siphon et évacuation.

Fuite continue : pourquoi je ne la traite pas comme une simple goutte

Une fuite continue est différente d’un écoulement lié au cycle de chauffe. Atlantic cite comme signaux d’alerte l’eau qui coule hors cycle, un filet important et une pression anormale. Thermor distingue également le groupe qui coule encore hors chauffe d’un groupe qui ne fuit que pendant l’élévation de température.

Plusieurs causes sont possibles, et elles ne se corrigent pas toutes de la même façon. La soupape peut être entartrée ou usée. Le joint ou un raccord peut présenter un défaut. La pression de réseau peut être élevée. Le problème peut aussi venir d’un siphon bouché ou d’une évacuation qui fait remonter l’eau, alors que le groupe fonctionne correctement.

Je ne me fie pas uniquement au bruit des gouttes. Je repère l’origine exacte avec une lampe, sans approcher les connexions sous tension ni démonter le capot. Si l’eau est chaude, je garde aussi à l’esprit le risque de brûlure. Cette observation suffit souvent à donner au professionnel une description plus utile : eau à la sortie du groupe, eau sur un raccord, eau sous la cuve ou eau autour du boîtier électrique.

Le schéma ci-dessous montre le geste de manœuvre de la soupape d’un groupe de sécurité. Il ne remplace pas l’identification de l’installation ni les précautions de l’article : il permet seulement de reconnaître la commande concernée lors d’un contrôle autorisé par la notice.

Pression d’eau, réducteur et vase d’expansion : ne pas mélanger les rôles

Le groupe de sécurité protège le ballon, mais il ne remplace pas une analyse de la pression générale du logement. Lorsque la pression du réseau est trop élevée, le groupe peut évacuer plus souvent ou en dehors de la période attendue. La notice Thermor mentionne un réducteur de pression à envisager sur l’alimentation générale si la pression de l’habitation dépasse 5 bar.

Je ne conseille pas de régler un réducteur à l’aveugle ni de déplacer un équipement hydraulique sans connaître le schéma existant. Un réducteur mal placé ou défectueux peut créer d’autres difficultés, comme une baisse de débit ou des fluctuations. La bonne démarche consiste à faire mesurer la pression, à vérifier l’emplacement du réducteur éventuel et à comparer l’installation à la notice du ballon.

Un vase d’expansion sanitaire est un autre élément possible dans certaines installations. Il absorbe une partie de la dilatation de l’eau chaude, ce qui peut réduire les pertes d’eau par le groupe. Il reste un complément au groupe de sécurité, pas une autorisation de le retirer, de l’obturer ou de l’isoler.

• Groupe de sécurité : protège le chauffe-eau lors de la dilatation et évacue la surpression.
• Réducteur de pression : agit sur la pression de l’eau du réseau domestique quand l’étude de l’installation le justifie.
• Vase d’expansion sanitaire : absorbe une partie de l’augmentation de volume de l’eau chaude dans une installation adaptée.
• Siphon et évacuation : doivent évacuer l’eau sans fuite, refoulement ou débordement sous le ballon.

Tartre, corrosion et usure : des causes possibles, pas des diagnostics à distance

Le tartre peut gêner le fonctionnement de la soupape. Watts indique, pour un groupe de sécurité coudé, que cette configuration peut être plus exposée aux risques d’entartrage ou de colmatage par des impuretés. Thermor évoque aussi les dépôts et recommande de suivre les indications d’entretien du fabricant.

Je ne conclus pas qu’un groupe est « mort » parce qu’il présente une trace blanche. Le calcaire visible peut venir d’une évacuation ancienne, d’un léger suintement ou d’un écoulement régulier mal canalisé. En revanche, une corrosion active, un dépôt qui empêche une pièce de bouger, une fuite qui progresse ou un groupe ancien doit conduire à un contrôle professionnel.

Les manœuvres recommandées par certains fabricants doivent être adaptées au modèle et à la notice. Elles peuvent libérer de l’eau chaude ou révéler un défaut déjà présent. Si le chauffe-eau est dans un meuble étroit, proche d’une prise, d’un câble ou d’un tableau, je préfère ne pas transformer une opération d’entretien en dégât des eaux ou en risque électrique.

Avant toute action : la sécurité électrique passe d’abord

Un groupe de sécurité est une pièce hydraulique, mais il se trouve souvent juste à côté d’un chauffe-eau électrique. C’est ce voisinage qui impose la prudence. Avant une inspection qui demande d’ouvrir un meuble, d’approcher le dessous du ballon ou de regarder près du capot, je fais mettre le circuit du chauffe-eau hors tension par le moyen de coupure prévu. Je ne retire jamais un capot et je ne manipule pas de bornes électriques pour chercher une fuite.

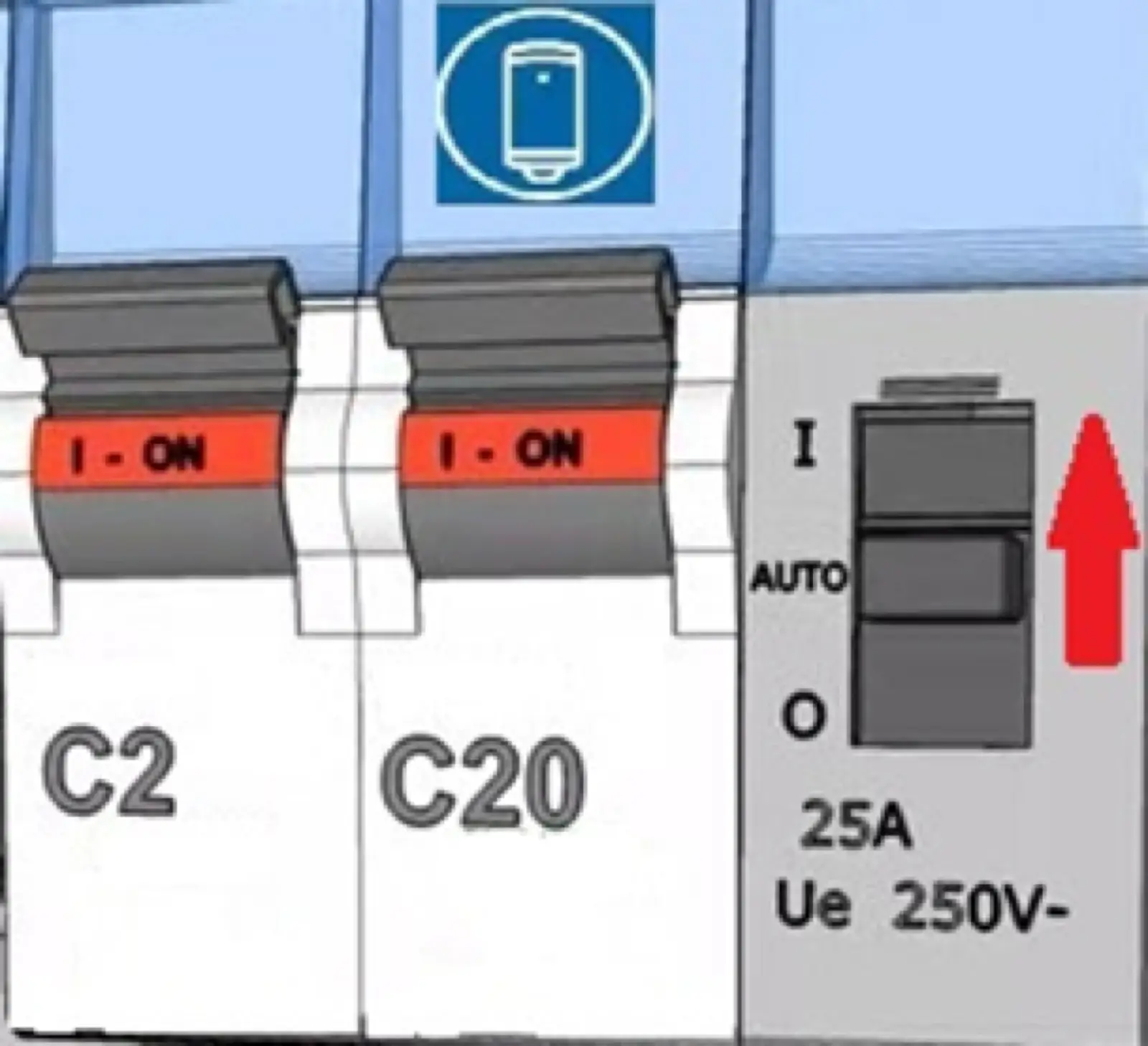

Le visuel suivant montre un contacteur jour-nuit et des protections de tableau. Il ne donne pas une instruction de câblage ou de repérage universel. Il rappelle seulement qu’un chauffe-eau électrique est associé à un circuit et à une commande qui doivent être identifiés avant toute intervention.

Pour une installation électrique vieillissante, une absence de terre, un tableau qui chauffe ou un circuit mal repéré, la fuite hydraulique ne doit pas faire oublier le risque électrique. Le guide mise en sécurité ou mise aux normes aide à distinguer les travaux urgents de sécurité des améliorations plus larges.

Je rappelle également un point simple : un ballon ne doit jamais être remis sous tension s’il a été vidé et n’est pas entièrement rempli. Le guide de raccordement d’un chauffe-eau électrique sous évier explique pourquoi le remplissage et la purge précèdent l’alimentation électrique.

Quand faire venir un professionnel

Je recommande une intervention professionnelle sans attendre lorsque l’écoulement est continu ou augmente, lorsque le siphon déborde, lorsqu’un raccord ou la cuve fuit, ou lorsqu’il y a un doute sur la proximité de l’eau et de l’électricité. Le professionnel peut distinguer le groupe, la pression du réseau, l’évacuation, le raccordement et l’état du chauffe-eau sans remplacer des pièces au hasard. Le guide plombier ou électricien : qui intervient ? précise la limite entre ces deux interventions autour d’un ballon.

Une fuite sous ballon peut aussi faire partie d’un problème plus large : flexible, robinet, joint, corrosion de cuve ou alimentation d’eau. Isoler le groupe seul ne résout pas forcément l’origine. La facture, le type de chauffe-eau et la date du groupe peuvent aider au diagnostic, mais je n’en tire pas une conclusion automatique sans voir l’installation.

Quand le ballon est ancien ou quand l’intervention impose de modifier circuit électrique et plomberie, le budget dépend du travail réel. Le guide sur le prix d’installation d’un chauffe-eau électrique détaille les postes qui peuvent apparaître sur un remplacement ou une rénovation, sans réduire l’intervention à une seule pièce.

Évacuation, siphon et meuble : le groupe peut fonctionner alors que l’eau pose problème

L’eau sortant du groupe doit pouvoir être évacuée. C’est un détail qui devient important sous un évier, dans un placard ou dans un faux plafond. Le groupe peut faire son travail correctement, mais une évacuation débranchée, un siphon mal positionné ou un tube bouché peut faire apparaître l’eau au mauvais endroit. On croit alors à une fuite de ballon alors que le problème se situe après la soupape.

Je regarde donc l’ensemble du chemin de l’eau : la sortie du groupe, le raccord vers le siphon, le siphon et l’évacuation. Je ne retire pas un raccord pour « voir ». Une simple ouverture peut libérer de l’eau chaude ou de l’eau sous pression. Pour une fuite importante, je protège d’abord les biens au sol et je fais traiter l’origine par un professionnel.

Le meuble doit aussi rester inspectable. Une porte qui frotte sur les tubes, des produits ménagers posés contre le groupe ou un bac qui masque le sol rendent les gouttes difficiles à détecter. J’évite de ranger quoi que ce soit contre le capot et les raccords. Cette précaution ne remplace pas un bac de rétention lorsqu’il est prévu par la notice, mais elle facilite un contrôle visuel sûr. Un détecteur de fuite d’eau peut alerter d’une flaque sous le ballon, sans remplacer la recherche de son origine.

Ce que je ne conseille pas de faire face à une fuite

Je ne conseille pas de tourner au hasard une vanne, de forcer une molette entartrée ou de serrer tous les écrous jusqu’à ce que l’eau s’arrête. Un raccord peut sembler sec après un serrage, puis fuir davantage quand la cuve remonte en pression. Une soupape bloquée peut aussi masquer une situation de surpression au lieu de la résoudre.

Je ne conseille pas non plus de remplacer un groupe uniquement parce qu’il goutte pendant la chauffe. L’écoulement peut être attendu. À l’inverse, attendre plusieurs semaines avec un filet continu sous un chauffe-eau n’est pas prudent : l’eau peut endommager le meuble, atteindre une prise ou révéler un problème de cuve. La fréquence, le moment et l’origine exacte de l’eau comptent plus que l’aspect de la goutte.

Enfin, je ne fais pas passer un sujet hydraulique pour un dépannage électrique. Le contacteur heures creuses, le disjoncteur ou le tableau peuvent expliquer le moment où le ballon chauffe, mais ils ne réparent pas une fuite du groupe. Si un défaut électrique s’ajoute à l’eau présente, les deux sujets doivent être traités sans exposer la personne qui intervient.

Bien décrire le problème avant le rendez-vous

Une description courte permet au professionnel de venir avec le bon matériel. Je note le type de chauffe-eau, son emplacement, le moment de l’écoulement et le point d’où sort l’eau. Une photo de la zone complète, sans ouvrir de capot, peut aider à distinguer le groupe, les flexibles et l’évacuation. Je précise aussi si l’eau est froide ou chaude et si elle apparaît pendant les heures où le ballon est habituellement en chauffe.

Je signale immédiatement les indices qui changent le niveau d’urgence : eau près du circuit électrique, eau qui coule au sol, corrosion de cuve, odeur inhabituelle, disjoncteur qui déclenche ou absence de terre connue. Ces éléments ne donnent pas un diagnostic à distance, mais ils permettent de préparer une intervention sûre.

Trois confusions fréquentes à éviter

La première confusion consiste à appeler « groupe de sécurité » toute pièce humide sous le ballon. Le groupe se reconnaît sur l’arrivée d’eau froide, mais une fuite peut venir du raccord voisin, de la sortie d’eau chaude, du siphon ou de la cuve. Chercher l’origine avant d’agir évite d’acheter une pièce qui ne réglera rien.

La deuxième confusion consiste à assimiler toute eau évacuée à un gaspillage anormal. Une petite quantité pendant la chauffe est le fonctionnement attendu du dispositif de sécurité. L’objectif n’est pas de supprimer cette eau, mais de vérifier qu’elle est correctement évacuée et que l’écoulement ne devient pas continu.

La troisième est de penser qu’un chauffe-eau arrêté ne présente plus aucun risque. Une cuve et ses raccords peuvent rester chauds, et le réseau reste sous pression tant qu’il est alimenté. L’arrêt électrique est indispensable avant une inspection proche des connexions, mais il ne transforme pas un démontage hydraulique en geste sans risque.

Ma méthode d’observation sans démontage

Je procède en quatre temps. D’abord, je mets l’appareil électrique hors tension avant de regarder de près une zone humide. Ensuite, je localise la goutte avec précision et je protège le sol. Puis je note si l’écoulement correspond à un cycle de chauffe ou s’il est permanent. Enfin, je fais intervenir un professionnel si la sortie du groupe n’est pas la seule zone humide ou si le débit n’est pas cohérent.

Cette méthode évite deux mauvais réflexes : serrer un raccord sans savoir d’où vient l’eau et bloquer une évacuation qui protège le ballon. Elle ne remplace pas un diagnostic de plomberie. Elle permet simplement de communiquer un constat fiable et de limiter le risque avant l’intervention.

Je garde enfin le numéro de modèle et la notice à portée de main. Le professionnel pourra vérifier la configuration exacte sans supposer le type de cuve, de groupe ou de raccordement installé.
