Disjoncteur clim split : protection à étudier

La question revient souvent avant la pose d’une climatisation : « quel disjoncteur faut-il pour un split ? » Elle appelle une réponse moins rapide qu’un chiffre. Un split fixe n’est pas une prise libre à laquelle on ajoute un appareil. C’est un équipement avec une unité extérieure, une électronique de puissance, un compresseur, des liaisons entre unités et une alimentation qui doit être cohérente avec le modèle réellement posé.

La réponse utile est la suivante : prévoyez un circuit spécialisé, puis choisissez la protection avec la notice d’installation et l’étude de la ligne. Cette étude tient compte de l’intensité demandée par l’appareil, du type d’alimentation, de la longueur, du cheminement, de la section des conducteurs, du tableau et de la protection différentielle disponible. La puissance thermique annoncée en kilowatts ou la surface de la pièce ne suffisent pas à fixer un calibre.

Cette prudence ne complique pas inutilement un petit projet. Elle évite deux erreurs coûteuses : sous-protéger un câble ou augmenter un disjoncteur pour faire disparaître un déclenchement. Le premier cas peut créer un échauffement. Le second peut masquer un défaut de ligne, de raccordement ou d’appareil. Pour le projet global, le guide sur l’installation réglementée d’une climatisation split distingue aussi les interventions électriques de celles qui concernent le circuit frigorifique.

Circuit spécialisé : ce que cela change pour une climatisation

Un circuit spécialisé alimente un seul équipement. Il part du tableau et possède sa propre protection. Cette organisation rend la ligne lisible, facilite le diagnostic et évite de partager une alimentation existante avec des prises, un éclairage ou un autre appareil. Promotelec cite la pompe à chaleur parmi les équipements pour lesquels un circuit spécialisé peut être nécessaire selon les besoins et la configuration du logement.

Dans la pratique, cela signifie qu’un split fixe ne se raccorde ni sur une multiprise, ni sur une rallonge, ni sur le circuit d’une prise déjà utilisée. Même si l’unité intérieure paraît peu gourmande, l’ensemble du système dépend généralement du groupe extérieur. C’est le système complet et sa documentation qui définissent l’alimentation à étudier.

Le point de départ est parfois différent d’un chantier à l’autre. Certaines machines demandent une alimentation au groupe extérieur, d’autres répartissent des liaisons entre les unités suivant une architecture précise. Une unité intérieure et une unité extérieure de gammes voisines ne donnent pas automatiquement les mêmes prescriptions. Le raccordement électrique d’une pompe à chaleur illustre cette même logique : le départ, les liaisons et les éventuels auxiliaires doivent être lus dans la documentation du système concerné.

La protection en tête de circuit a deux rôles distincts à ne pas confondre. Le disjoncteur protège les conducteurs contre les surintensités et les courts-circuits. La protection différentielle détecte un déséquilibre révélant notamment une fuite vers la terre. Les deux participent à la sécurité, mais un déclenchement de l’un ne se diagnostique pas comme un déclenchement de l’autre.

Pourquoi aucun chiffre ne vaut pour tous les splits

Deux climatiseurs vendus pour une même pièce peuvent avoir des caractéristiques électriques différentes. Leur puissance frigorifique décrit le service rendu en froid, pas directement le courant maximal absorbé. Le compresseur, l’électronique, la technologie de démarrage, le mode chauffage, le dégivrage et les conditions d’utilisation jouent sur les données à prendre en compte.

Il faut aussi distinguer la puissance nominale de plusieurs autres données présentes dans une notice : intensité maximale, courant assigné, protection recommandée, type de réseau, câble d’alimentation, câble d’interconnexion et conditions de pose. Copier le réglage d’un voisin qui a « la même clim » n’est pas sérieux si sa référence, sa longueur de câble ou son tableau diffèrent.

Le réseau compte également. Une maison peut être alimentée en monophasé ou en triphasé. Dans le second cas, le choix des pôles, la répartition des usages et l’équilibrage peuvent devenir déterminants. Une alimentation existante, la puissance souscrite et les autres gros appareils du logement doivent être considérés avant d’ajouter le groupe extérieur.

Un disjoncteur n’est donc pas un bouton de confort. Il ouvre le circuit lorsque le courant dépasse une valeur définie pendant un temps donné, ou rapidement en cas de court-circuit. L’INRS rappelle que surcharges et courts-circuits sont deux surintensités différentes. Poser un calibre trop élevé pour empêcher une coupure peut retirer au câble une partie de la protection attendue.

La question de la courbe de déclenchement ne doit pas être traitée comme une recette. Certains compresseurs ou équipements peuvent avoir un appel de courant qui demande une courbe particulière, quand le constructeur la prévoit. D’autres appareils électroniques ne se comportent pas de la même manière. Le dossier courbe C ou D pour une pompe à chaleur explique pourquoi la lettre du disjoncteur vient après l’identification précise de la machine et de son départ.

Lire la notice du bon appareil avant tout choix

La bonne notice n’est pas une fiche commerciale, une photo de marketplace ou un tableau trouvé sur un forum. Il faut le guide d’installation de la référence exacte, avec les unités qui composent l’ensemble. Une modification de série, de puissance ou d’alimentation peut changer les exigences électriques.

Le guide installateur Daikin RXA-B8, par exemple, rappelle que l’installation doit être réalisée par un installateur, avec des matériaux et une installation conformes à la législation applicable. Il prévoit des chapitres distincts pour le lieu d’installation, le raccordement électrique et la maintenance. Ce n’est pas une autorisation à appliquer les valeurs de ce guide à tous les splits Daikin ou à une autre marque : c’est précisément un exemple de documentation liée à une série déterminée.

Avant le devis électrique, fournissez la référence des unités intérieure et extérieure, le mode mono ou triphasé, la notice PDF à jour et l’emplacement prévu. L’électricien relève ensuite les informations qui portent sur l’alimentation : tension, fréquence, intensité, dispositif de protection éventuel, nombre de conducteurs, terre, sectionnement à proximité lorsque le constructeur le demande et limites de longueur.

• Référence complète : unité intérieure, unité extérieure et éventuels accessoires ou appoints.
• Notice d’installation : pas seulement la notice utilisateur ou l’étiquette énergie.
• Alimentation indiquée : monophasé, triphasé, intensité et fréquence à relever sans les interpréter isolément.
• Prescriptions de raccordement : protection, terre, câble, sectionnement et bornier selon le modèle.
• Conditions de pose : longueur, température, cheminement et accès au groupe extérieur.

Si la notice indique plusieurs tableaux, lisez l’en-tête avant de prendre une valeur. Il peut distinguer les puissances, les marchés, les unités compatibles ou les longueurs de liaison. Une colonne destinée à un multisplit ne s’applique pas forcément à un monosplit. Une donnée donnée pour une distance courte ne remplace pas le calcul du trajet réel.

Pour cette raison, le guide sur la section de câble d’une pompe à chaleur doit rester une méthode de lecture, pas une table à recopier pour une climatisation. La section dépend du courant à transporter, de la protection, de la distance, du mode de pose, du regroupement de conducteurs et des contraintes du chantier. Un câble enterré, en gaine, dans un comble chaud ou sur une façade ne se traite pas à l’aveugle.

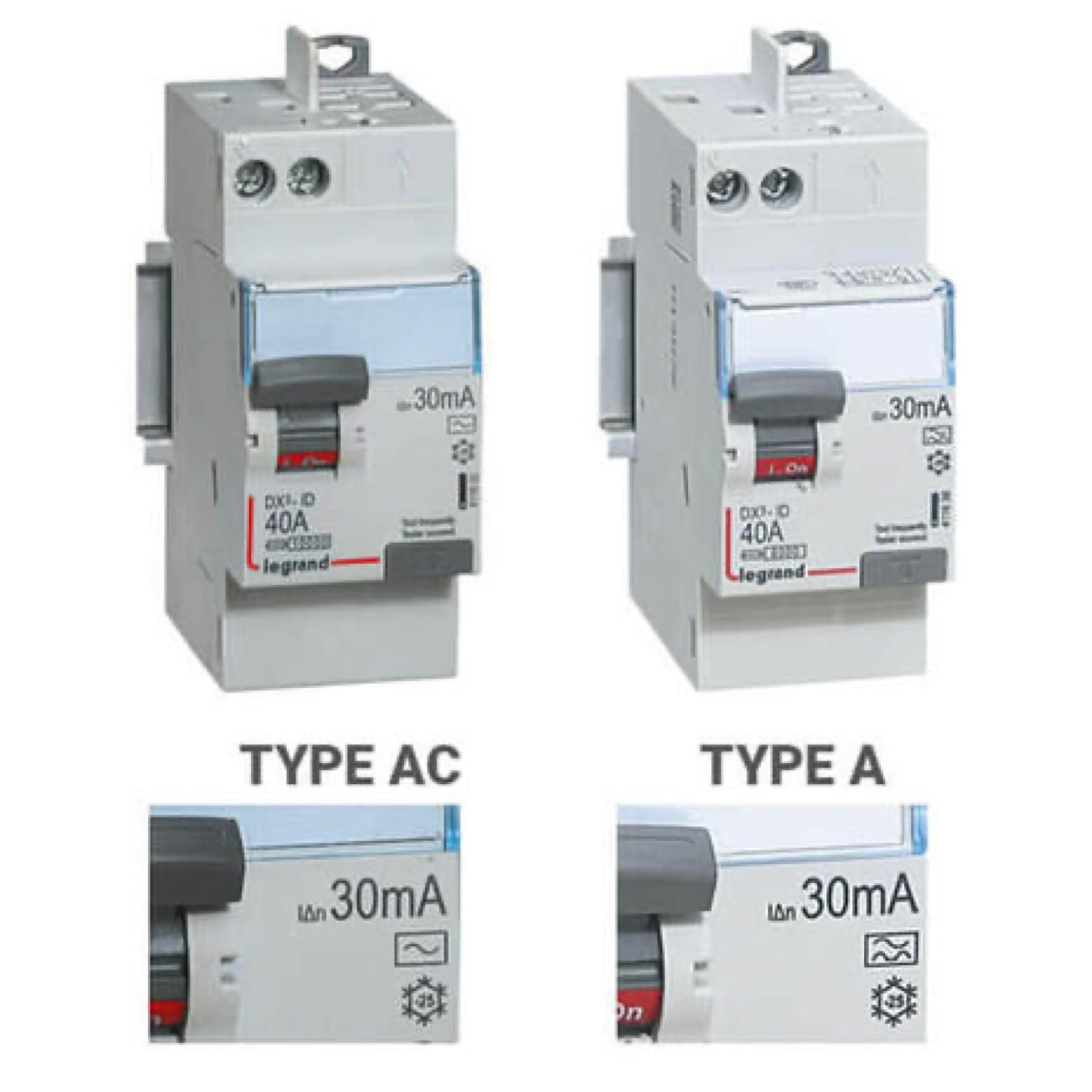

Différentiel : protéger le circuit sans inventer un type

Dans un logement, les circuits terminaux sont normalement placés sous une protection différentielle haute sensibilité. La fiche Promotelec sur la protection différentielle rappelle le rôle des dispositifs de 30 mA dans la protection additionnelle, tandis que le tableau doit aussi être dimensionné pour éviter de surcharger la protection en tête de rangée.

Ce principe ne permet pas de déclarer qu’un même type de différentiel convient à chaque climatiseur. Une notice peut préciser un type, des restrictions ou des dispositifs particuliers selon l’électronique embarquée. La composition du tableau, le type de circuit et la coordination avec les autres départs doivent aussi être contrôlés. Si la documentation du fabricant donne une instruction plus précise, elle prime sur l’habitude prise sur une autre installation.

Legrand distingue les fonctions : l’interrupteur différentiel est placé en amont d’un groupe de disjoncteurs pour détecter les fuites de courant, tandis que le disjoncteur divisionnaire protège le circuit contre les surcharges et les courts-circuits. Comprendre cette différence évite de remplacer le mauvais appareil après une coupure. Le guide interrupteur différentiel ou disjoncteur différentiel détaille les deux architectures possibles sans les confondre.

Un différentiel qui déclenche ne parle pas le même langage qu’un disjoncteur divisionnaire. Le premier peut signaler une fuite de courant ou un défaut d’isolement. Le second oriente plutôt vers une surcharge, un court-circuit ou un appel de courant à examiner. L’humidité, un câble extérieur détérioré, un bornier, un appareil ou une erreur de raccordement peuvent être en cause. La lecture du diagnostic d’un 30 mA qui saute quand il pleut aide à ne pas répondre à un défaut d’isolement en changeant arbitrairement de calibre.

La section du câble est une étude, pas un bonus

La section protège d’abord les conducteurs lorsqu’elle est correctement coordonnée au disjoncteur. Elle ne se choisit pas avec une formule isolée ni en ajoutant « un peu plus gros » sans examiner les bornes, le cheminement et le tableau. Un conducteur surdimensionné peut aussi poser une difficulté de raccordement si les borniers ne l’acceptent pas ; un conducteur sous-dimensionné peut chauffer sans que l’utilisateur le voie.

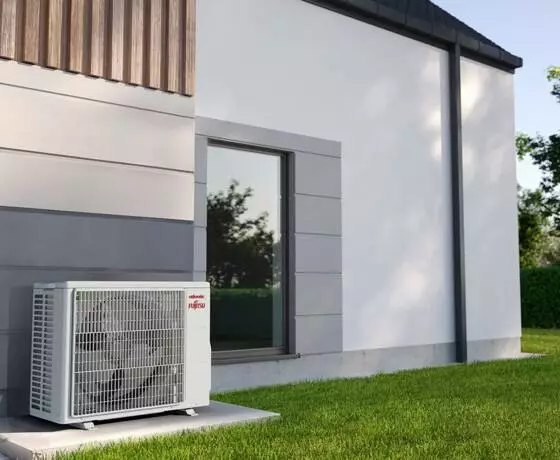

La distance réelle est souvent sous-estimée. Le tableau peut être à l’opposé de la façade, le chemin peut traverser un garage, monter dans des combles, suivre une goulotte puis descendre vers le groupe extérieur. Ce trajet est différent de la distance à vol d’oiseau. Il faut le relever avant d’acheter le câble ou de fermer une saignée.

L’environnement modifie aussi les conditions. La présence d’autres câbles, une gaine pleine, une zone chaude, un passage extérieur, la protection mécanique et l’exposition à l’eau peuvent changer l’étude. Dans le guide Daikin cité, la préparation du lieu d’installation mentionne notamment les vibrations, l’espace d’entretien et les précautions autour de l’unité extérieure. L’électricité et l’implantation doivent donc être coordonnées dès le devis.

Une ligne longue ou complexe ne se corrige pas par un disjoncteur plus permissif. Elle peut demander un autre cheminement, une autre section, un tableau secondaire étudié ou une adaptation du projet. Le guide du disjoncteur magnétothermique rappelle que la protection vise d’abord les conducteurs et le circuit, pas seulement l’appareil raccordé au bout.

Préparer le chantier sans toucher au tableau

Un propriétaire peut préparer des informations utiles sans ouvrir le coffret ni intervenir sur les liaisons frigorifiques. Cette préparation évite de découvrir tardivement qu’il manque une référence, un passage de câble ou de la place dans le tableau.

Commencez par rassembler les documents : devis de climatisation, références, notice d’installation, plan de l’unité extérieure et photos extérieures du tableau fermé. Mesurez ensuite le parcours approximatif entre le tableau et l’emplacement prévu, sans démonter les protections. Signalez les traversées de murs, combles, garage, extérieur, terre ou zones humides.

La place disponible dans le tableau doit être réelle, pas présumée parce qu’un cache semble libre. Un coffret ancien, complet ou mal repéré peut demander une réorganisation plus large. Quand le tableau est saturé, son extension ou sa réorganisation peut devoir précéder l’ajout d’un nouveau départ.

Ce que doit contenir une étude de départ bien faite

Une étude sérieuse laisse des éléments vérifiables. Elle ne se résume pas à « ligne clim prévue » sur un devis. Le professionnel identifie la référence de l’appareil, le circuit concerné, le parcours des conducteurs et la protection installée. Ces quatre éléments permettent de retrouver la logique du chantier lorsqu’un entretien, un dépannage ou un remplacement intervient plusieurs années plus tard.

Le repérage au tableau compte autant que le matériel. Un départ nommé climatisation séjour ou groupe extérieur split évite de couper un circuit au hasard. Le schéma ou la photo datée du tableau, conservée avec la notice, permet d’identifier le différentiel amont, le disjoncteur du départ et les autres usages présents sur la rangée. C’est particulièrement utile quand l’installation a évolué après un changement de propriétaire ou des travaux de rénovation.

La vérification porte aussi sur la continuité de la protection. Il faut examiner la terre, les borniers, le serrage adapté, la protection mécanique du câble et le raccordement conforme à la notice. Ces points n’appellent pas un contrôle domestique sous tension. Ils donnent au professionnel une liste précise, plutôt qu’une demande vague de « regarder la clim ».

• Référence complète de l’ensemble : aucune valeur ne vient d’un modèle approchant.
• Notice installateur archivée : elle fixe le périmètre technique du modèle posé.
• Départ repéré au tableau : le circuit reste identifiable lors d’une future coupure.
• Différentiel amont identifié : l’organe qui protège la rangée peut être contrôlé.
• Disjoncteur repéré : son calibre et sa courbe éventuelle sont visibles sans supposition.
• Parcours de câble relevé : longueur, cheminement et passages particuliers peuvent être vérifiés.
• Arrivée au groupe extérieur protégée : l’environnement et le raccordement suivent la notice.
• Dossier de mise en service conservé : les intervenants retrouvent les informations utiles.

Une bonne étude prend en compte le moment où la climatisation fonctionnera réellement. En été, le tableau peut déjà alimenter cuisson, ballon d’eau chaude, volets, informatique et recharge. En hiver, un split réversible peut démarrer en même temps que d’autres chauffages. On vérifie donc la puissance disponible, la répartition des usages et la cohérence du tableau, sans en déduire que la seule puissance d’abonnement définit le disjoncteur de la climatisation.

Le contrôle final comprend enfin un repérage clair et les vérifications prévues par les professionnels sur le départ réalisé. Un fonctionnement apparent ne démontre pas seul qu’une ligne est correcte. Les documents techniques, le choix des appareils et les contrôles associés restent le moyen fiable de distinguer une pose terminée d’un montage seulement alimenté. Le dossier conservé protège aussi les futures décisions de maintenance.

Quand la climatisation fait couper le courant

Avant toute hypothèse, regardez quel organe a déclenché sans le réarmer de façon répétée. Le disjoncteur de branchement, un interrupteur différentiel, un disjoncteur différentiel ou le disjoncteur du départ n’indiquent pas la même famille de défauts. Une photo du tableau fermé avec le levier concerné peut aider le professionnel à préparer son intervention.

Un départ qui coupe immédiatement au lancement peut orienter vers un court-circuit, un appel de courant ou une protection incompatible avec les prescriptions du fabricant. Une coupure après plusieurs minutes peut faire penser à une surcharge, une connexion dégradée, un échauffement ou un problème interne à l’appareil. Un différentiel qui tombe peut indiquer un défaut d’isolement. Ces pistes ne sont pas des diagnostics à faire au tournevis : elles servent à donner des informations précises à l’intervenant.

• Odeur de brûlé, traces noires, câble chaud ou bruit anormal : ne réarmez pas, mettez l’installation en sécurité et faites intervenir rapidement.
• Déclenchement répété : ne remplacez pas le disjoncteur par un calibre supérieur pour continuer à utiliser la climatisation.
• Différentiel concerné : ne concluez pas à une simple surcharge, car une fuite à la terre se recherche autrement.
• Référence de climatisation inconnue : stoppez les décisions sur le tableau jusqu’à retrouver la plaque signalétique et la notice.

Le diagnostic doit aussi distinguer le départ du split de la puissance totale du logement. Lors d’une forte chaleur, la climatisation peut fonctionner en même temps que la cuisson, le chauffe-eau ou la recharge d’un véhicule. Le problème peut alors être global alors que la ligne dédiée est correcte. À l’inverse, une ligne mal étudiée peut être fautive même si l’abonnement est suffisant.

Les fausses bonnes idées à écarter

La première erreur consiste à choisir un disjoncteur avec une recherche « clim 3,5 kW ». Ce chiffre peut désigner une puissance frigorifique, une référence commerciale ou une situation qui ne ressemble pas au logement. La deuxième est de reprendre une section de câble sans relever sa longueur et son mode de pose.

La troisième est de changer la courbe ou le calibre après une coupure sans savoir quel appareil a déclenché. Un déclenchement n’est pas un défaut à faire taire. Il est une information de sécurité. L’augmenter sans étude peut repousser le problème dans le câble, le tableau ou l’équipement.

Enfin, le départ électrique ne donne aucun droit d’intervention sur le circuit frigorifique. Les liaisons de fluide, la mise en service et les opérations qui touchent au circuit restent encadrées. Un chantier bien organisé nomme l’électricien qui prépare l’alimentation et l’opérateur qui met le split en service, puis conserve leurs documents.
