Section de câble pour pompe à chaleur : le bon choix

La requête « section de câble pour pompe à chaleur » appelle souvent une réponse du type 2,5 mm² ou 6 mm². Ce serait commode, mais ce serait incomplet. Une PAC air-air de petite puissance, une PAC air-eau avec appoint, une machine monophasée éloignée du tableau et un groupe triphasé ne demandent pas le même départ. Le seul point de départ fiable reste la notice de la référence installée.

La section se choisit avec le courant maximal indiqué, la longueur réelle, le mode de pose, les températures et les protections prévues. Le câble et le disjoncteur forment un ensemble. Agrandir le calibre parce qu’un appareil déclenche n’est pas un dépannage : cela peut retirer au câble sa protection contre l’échauffement.

Commencer par la plaque signalétique et la notice

Une PAC est un équipement frigorifique commandé par de l’électronique. Sa puissance commerciale ne donne pas directement le courant électrique à prévoir. Une « 5 kW » peut désigner une puissance de chauffage restituée, pas la consommation ni l’intensité de la ligne. La documentation technique distingue généralement l’alimentation de l’unité extérieure, les liaisons vers les unités intérieures ou le module hydraulique, et l’appoint éventuel.

Relevez la référence complète, la tension nominale, le courant maximal, le courant de démarrage si le fabricant le fournit, le nombre de pôles, la protection recommandée et la présence d’un appoint électrique. Pour une PAC air-air multisplit, plusieurs unités intérieures ne signifient pas plusieurs départs depuis le tableau : la configuration dépend de l’architecture constructeur. Pour une PAC air-eau, le module intérieur, le ballon ou une résistance peuvent avoir des circuits distincts.

PAC air-air et PAC air-eau : ce qui change vraiment

La PAC air-air alimente un ou plusieurs groupes extérieurs qui assurent chauffage et parfois climatisation. Le câble de puissance va généralement du tableau au groupe. Les liaisons frigorifiques et de communication ne se dimensionnent pas comme cette alimentation. Les confondre conduit à commander le mauvais câble ou à oublier un conducteur de protection.

Une PAC air-eau peut réunir davantage d’éléments : unité extérieure, module intérieur, circulateur, ballon d’eau chaude, appoint électrique, régulation et parfois alimentation triphasée. Le raccordement est donc plus dépendant de la notice. Il faut identifier quel élément consomme, quel élément est déjà alimenté, et quel départ est prévu pour chaque fonction.

Le terme « PAC » ne permet donc pas de choisir une section. Il décrit une famille d’équipements. Deux machines de même puissance de chauffage peuvent avoir des courants, des protections ou des appoints différents. Lors d’un remplacement, ne réemployez pas automatiquement le câble de l’ancien appareil : son état, sa section et son trajet doivent être contrôlés.

Section, protection et mode de pose : un seul calcul

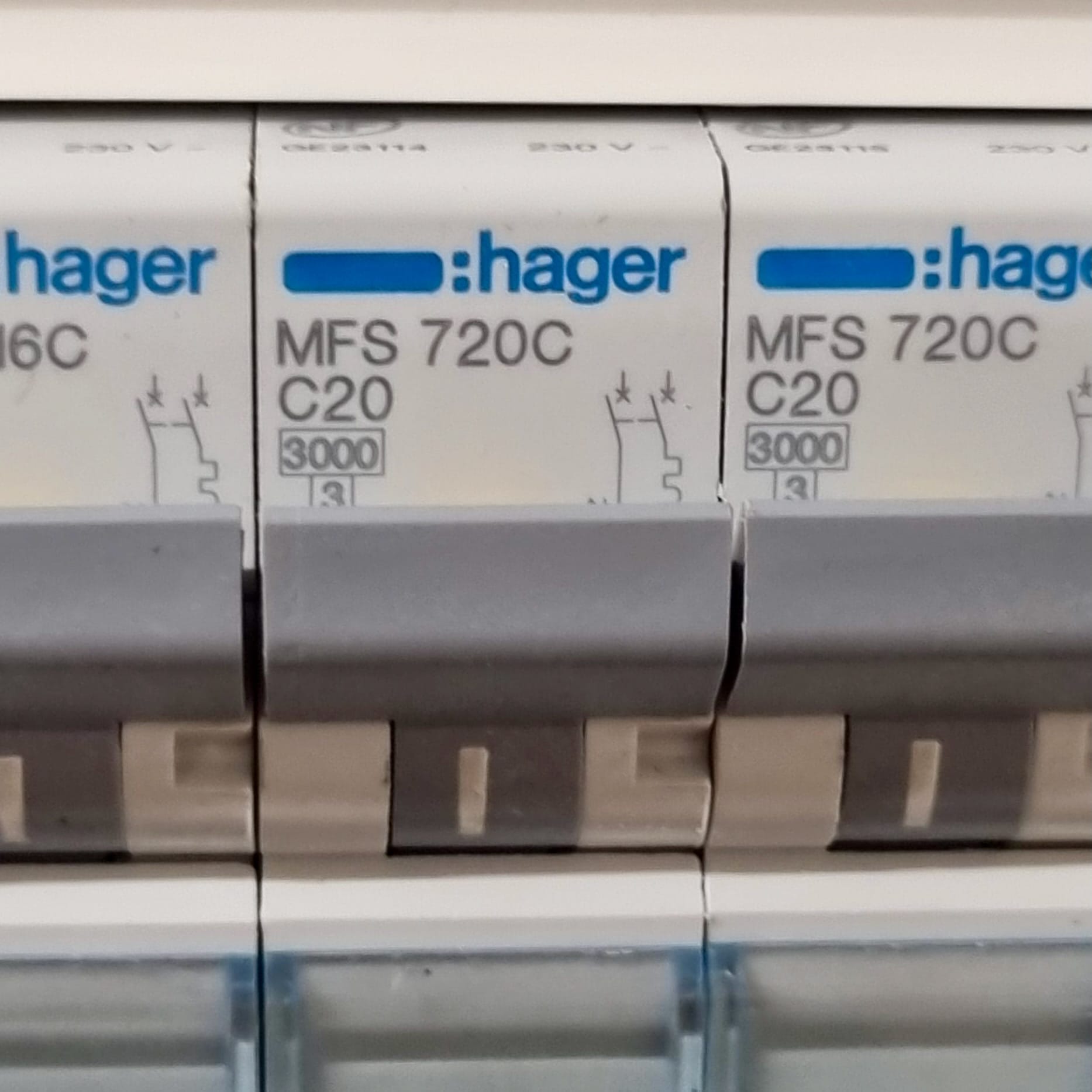

Le disjoncteur protège les conducteurs contre les surintensités. Son calibre doit rester compatible avec la section et le mode de pose. Un câble posé seul dans une goulotte, groupé avec d’autres circuits, encastré dans un isolant ou exposé à la chaleur ne dissipe pas la chaleur de la même façon. Une règle trouvée dans un tableau générique ne remplace pas l’analyse de la pose réelle.

Les tableaux pratiques donnent des couples fréquents pour des circuits domestiques. Ils sont utiles pour préparer une discussion, pas pour valider une PAC sans notice. Il faut aussi regarder les bornes de raccordement : un conducteur de plus grande section n’entre pas forcément dans un appareil, et une réduction improvisée au bornier n’est pas une solution.

Si le départ existant est ancien, vérifiez aussi le conducteur de terre, l’isolement, la continuité et le repérage. Une PAC n’est pas l’occasion de raccorder un gros usage sur une ancienne prise ou une boîte de dérivation inconnue. La base saine est un circuit dédié PAC qui part d’une protection identifiable.

Longueur de ligne et chute de tension

La distance se mesure sur le parcours du câble, pas à vol d’oiseau. Comptez la sortie du tableau, les plafonds, les descentes de façade, les détours de vide sanitaire et la remontée jusqu’au sectionnement. La chute de tension augmente avec la longueur et le courant. Elle peut devenir visible par un démarrage difficile, une alarme ou une tension trop basse à l’appareil, sans que la PAC soit forcément défectueuse.

Le calcul doit être fait avec le matériau du conducteur, la section, le courant et la longueur aller-retour. Il faut ensuite comparer le résultat aux limites de l’installation et aux exigences du constructeur. Une liaison enterrée ou regroupée avec plusieurs câbles peut demander une approche plus prudente. Le calculateur de section de câble permet de préparer des hypothèses, mais il ne connaît ni votre cheminement ni les conditions de pose.

Une distance courte n’autorise pas pour autant un câble au hasard. À l’inverse, une ligne longue n’impose pas automatiquement de surdimensionner sans calcul. Le bon réflexe est de documenter le parcours et de conserver les références du départ dans le dossier de l’installation.

Différentiel, disjoncteur et déclenchements

Le disjoncteur divisionnaire traite les surintensités. L’interrupteur différentiel détecte un déséquilibre de courant vers la terre. Les deux ne répondent pas au même problème. Si un différentiel 30 mA déclenche, changer le calibre du disjoncteur ne traite ni une fuite d’isolement, ni l’humidité, ni un défaut interne de machine.

La notice peut préciser le type de différentiel attendu. Il faut la suivre et vérifier la répartition des circuits du tableau. Une PAC qui partage une rangée déjà chargée avec plaque, lave-linge et autres équipements peut compliquer le diagnostic. Une installation propre sépare les départs, les repère et garde les neutres dans le bon groupe différentiel.

Un déclenchement au démarrage, après quelques minutes ou seulement par temps humide n’oriente pas vers la même cause. Demandez quel appareil de protection a ouvert, à quel moment, et ce qui fonctionnait en même temps. Le simulateur de surcharge tableau peut aider à visualiser les gros usages, mais un diagnostic de défaut d’isolement demande des mesures adaptées.

Cheminement extérieur, sectionnement et terre

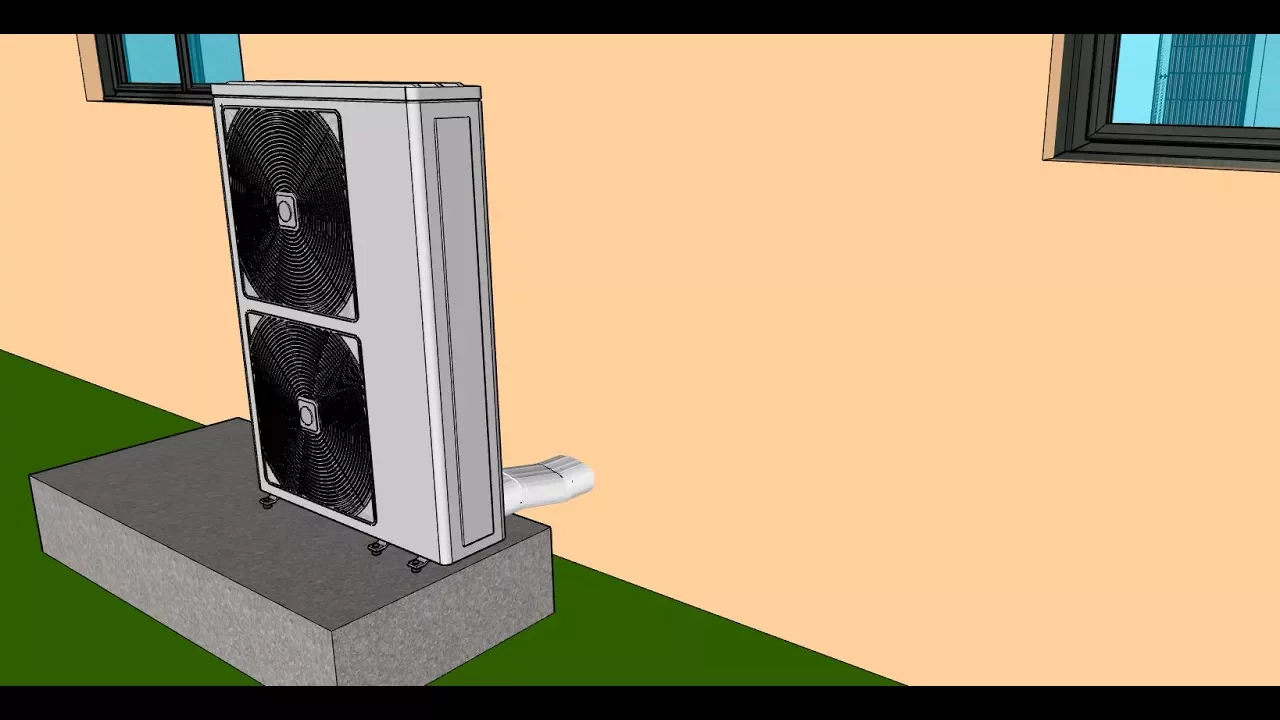

L’unité extérieure subit pluie, UV, vibrations et chocs. Le câble doit être maintenu, protégé contre les arêtes et entrer dans le boîtier par un presse-étoupe adapté. Une gaine écrasée derrière un groupe, un câble souple utilisé hors de son emploi ou un raccord caché dehors deviennent des points faibles. Préparez aussi un chemin accessible pour le contrôle et la maintenance.

Le sectionnement, lorsqu’il est prévu par le constructeur, doit rester accessible et identifiable. Il ne doit pas être confondu avec une simple prise ou un interrupteur décoratif. Le raccordement à la terre fait partie de la protection de l’ensemble. Vérifiez la continuité et l’état du conducteur vert jaune avant la mise en service.

• Départ identifié au tableau et notice conservée avec la référence de PAC.
• Cheminement protégé contre les UV, les chocs et les passages d'entretien.
• Presse-étoupe et serrage adaptés au câble, sans cuivre apparent ni traction sur les bornes.
• Terre contrôlée et raccordée conformément aux instructions du fabricant.
• Sectionnement accessible si la machine le demande, sans obstacle devant l'unité.

Quand faut-il revoir le tableau avant la PAC ?

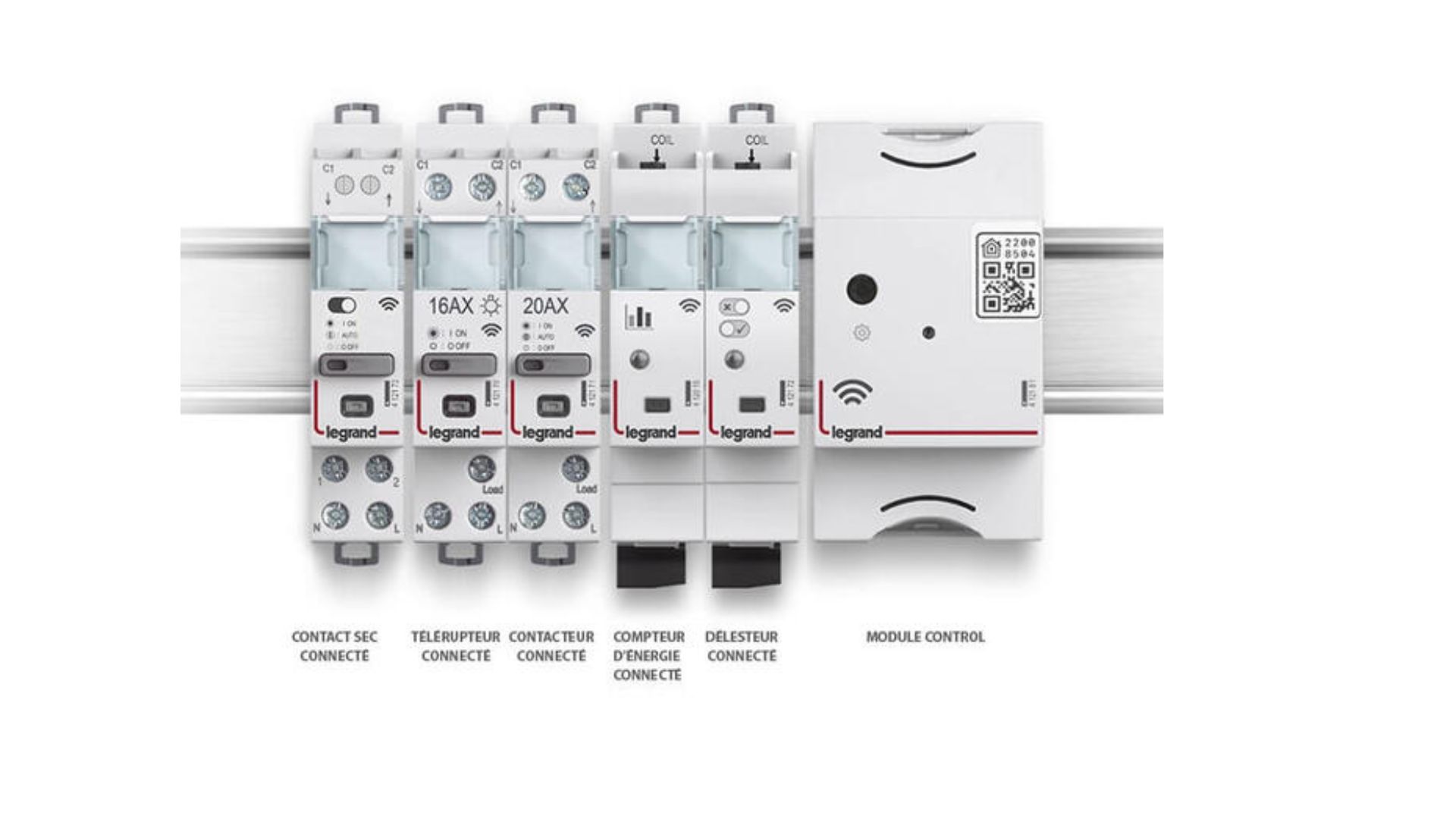

Un départ PAC s’ajoute rarement dans le vide. Avant de tirer le câble, ouvrez le tableau avec une lecture précise : combien de rangées restent disponibles, quels différentiels protègent les circuits, quelle place reste sur les borniers et quels conducteurs arrivent déjà dans le coffret. Dans une rénovation, on découvre parfois un tableau à fusibles, un seul différentiel en tête ou des fils trop courts pour créer un départ net. La bonne décision peut alors être de reprendre une rangée, poser un coffret adjacent ou remplacer le tableau avant de raccorder la machine.

La puissance souscrite compte aussi. Une PAC peut fonctionner correctement seule et faire ouvrir le disjoncteur de branchement au moment où plaque, chauffe-eau, four et chauffage d’appoint sont simultanés. Ce n’est pas un problème de section de câble, mais de puissance appelée dans le logement. Notez l’abonnement, le réglage du disjoncteur de branchement et les équipements électriques majeurs avant de conclure à une panne de PAC.

Dans un tableau moderne, la difficulté est souvent la répartition. Regrouper tous les gros consommateurs sous le même différentiel rend les recherches de panne pénibles et réduit la continuité de service. Répartir les départs ne signifie pas improviser : chaque circuit conserve son neutre associé et les prescriptions de type de différentiel. Une modification propre garde la possibilité d’isoler un équipement sans couper toute la maison.

Le cas triphasé demande une attention supplémentaire. L’unité peut être monophasée sur une alimentation triphasée, ou réellement triphasée. Les protections, le nombre de conducteurs et la répartition des autres usages doivent alors être examinés. Une phase déjà chargée par un atelier ou une cuisine ne doit pas recevoir une PAC sans relevé. Le guide sur l’équilibrage d’un tableau triphasé explique pourquoi le total de puissance ne suffit pas à juger une installation.

Les erreurs qui coûtent le plus cher après la pose

La première erreur est de commander câble et disjoncteur avant de recevoir la référence définitive de la PAC. Les installateurs peuvent proposer une variante, l’appoint peut changer et le courant indiqué dans la brochure n’est pas toujours celui de la notice d’installation. Attendez la documentation de la machine ou conservez une marge de décision avant de fermer les saignées.

La deuxième erreur est d’oublier le parcours. Un câble traversant un garage, montant dans des combles puis descendant à l’extérieur peut faire plusieurs dizaines de mètres alors que l’unité semble proche du tableau. Mesurez, dessinez un tracé et indiquez les zones chaudes, enterrées ou difficiles d’accès. Cette préparation évite les rallonges de dernière minute et les boîtes de dérivation inutiles.

Enfin, ne laissez pas la mise en service effacer le sujet électrique. Le frigoriste vérifie sa machine, mais le tableau, le câble et la protection doivent être propres et documentés. Si la responsabilité est partagée entre plusieurs intervenants, mettez par écrit qui réalise le départ, qui raccorde l’appareil et quelle notice sert de référence. C’est ce qui permet de traiter rapidement une alarme, un déclenchement ou une demande de SAV.

Pour un propriétaire, le document utile est court : référence de la PAC, photo du départ au tableau, section et parcours approximatif de la liaison, référence de la protection et date de mise en service. Pour l’électricien qui intervient ensuite, ces cinq éléments évitent de repartir de suppositions. Ils permettent aussi de vérifier qu’une future modification du tableau ne dégrade pas l’alimentation de la machine.

Une PAC qui fonctionne aujourd’hui mérite la même rigueur qu’une PAC neuve. Un câble n’est pas « acquis » parce qu’il n’a pas encore déclenché. Lors d’une extension, d’un changement d’abonnement ou d’un remplacement de groupe, contrôlez de nouveau le départ avant raccordement. C’est le moyen raisonnable de conserver une installation lisible et de limiter les pannes difficiles à localiser.

Avant toute intervention, préparez aussi les conditions de sécurité : arrêt de l’alimentation concernée, vérification d’absence de tension avec un appareil adapté, accès dégagé au tableau et au groupe, puis protection contre une remise sous tension involontaire. Le contrôle final est fait hors tension pour les raccordements, puis en service pour les mesures prévues. Cette séquence évite de transformer une question de section en accident d’intervention.

Si la notice et l’installation ne concordent pas, ne forcez pas la pose. Une borne trop petite, un câble qui ne peut pas être cheminé correctement ou une protection indisponible sont des éléments à corriger avant la mise sous tension. Reprendre ce point au bon moment coûte moins qu’un défaut récurrent après fermeture des cloisons.

Mise en service : ce qu’il faut laisser au dossier

Une mise en service ne se limite pas au premier démarrage. Le technicien doit pouvoir retrouver la référence de la PAC, le schéma d’alimentation, la protection installée et le trajet approximatif du câble. Pour une machine triphasée, il faut relever les intensités par phase et l’équilibre. Pour toutes les machines, le contrôle des serrages et des tensions est plus utile qu’une promesse de « câble renforcé ».

Conservez les photos du tableau, le repérage du circuit, la notice et le compte rendu de mise en service. Si un défaut apparaît plus tard, ces informations évitent de démonter inutilement la PAC ou de remplacer une protection sans cause identifiée. Dans une rénovation, le remplacement du tableau électrique peut être la première étape si le coffret ne peut pas accueillir un départ propre.
