Étape 1
Identifier la référence exacte
Vérifiez la puissance, la tension, la capacité, la position **sous évier** et le type de montage hydraulique.
Prix installation chauffe-eau électrique : tarifs
Publié le 17 juillet 2026
Photo : Schneider Electric En bref
- Un ballon sous évier se raccorde normalement sur un circuit spécialisé, distinct des prises de cuisine.
- La ligne doit comporter une protection différentielle 30 mA, un disjoncteur adapté et un conducteur de terre continu.
- En montage sous pression, le groupe de sécurité se place sur l’arrivée d’eau froide avec une évacuation libre.
- La cuve doit être entièrement remplie et purgée avant toute mise sous tension.
Le prix d’installation d’un chauffe-eau électrique dépend du volume, de l’emplacement, du circuit à créer et des raccordements d’eau. Un remplacement sur attentes existantes reste différent d’une pose complète en rénovation. En pratique, il rassemble dans un meuble étroit de l’eau, une résistance électrique, des raccords sous pression et des connexions en 230 V.
Le circuit du chauffe-eau doit être spécialisé avec protection différentielle 30 mA, disjoncteur adapté, section de câble vérifiée et terre continue jusqu’au tableau principal. Obligation NF C 15-100
La difficulté n’est donc pas seulement de faire chauffer l’eau. Il faut vérifier que l’appareil choisi correspond à l’usage, que son alimentation électrique est dimensionnée selon sa puissance et que son montage hydraulique peut évacuer la dilatation de l’eau sans créer de fuite.
La première décision consiste à distinguer un petit ballon à accumulation d’un chauffe-eau instantané. Les deux appareils peuvent être installés sous un évier, mais ils ne demandent pas le même circuit électrique et ne se raccordent pas toujours de la même manière côté plomberie.
30 mA
sensibilité de la protection différentielle en amont
2,5 mm²
section couramment prévue pour le circuit spécialisé d’un ballon
20 A
calibre maximal associé au circuit chauffe-eau présenté par Promotelec
3 mm
ouverture minimale des contacts de la coupure indiquée dans la notice Atlantic
5 bar
pression au-delà de laquelle la notice prévoit un réducteur sur l’alimentation générale
Attention
Ne mettez jamais un chauffe-eau à accumulation sous tension lorsque sa cuve est vide. La résistance peut chauffer sans être refroidie par l’eau et être détériorée. Le remplissage et la purge doivent toujours précéder l’alimentation électrique.
Identifier le chauffe-eau avant de préparer le circuit
Le terme « chauffe-eau sous évier » recouvre plusieurs familles d’appareils. Le raccordement ne doit jamais être décidé uniquement d’après le volume de la cuve ou l’aspect extérieur du produit.
Il faut relever la référence exacte sur la plaque signalétique. Cette plaque indique généralement la tension, la puissance, la capacité, la classe de protection et parfois le courant nominal.
La notice précise ensuite la position de pose autorisée, le type de robinetterie, les accessoires hydrauliques et les caractéristiques du circuit électrique. La notice du fabricant reste indispensable, notamment lorsque le produit est livré avec une fiche ou un câble déjà raccordé.
Le petit ballon à accumulation
Un chauffe-eau à accumulation stocke une quantité limitée d’eau, souvent comprise entre 10 et 30 litres pour les appareils compacts. Atlantic propose notamment un modèle de 15 litres prévu spécifiquement pour une pose sous évier.

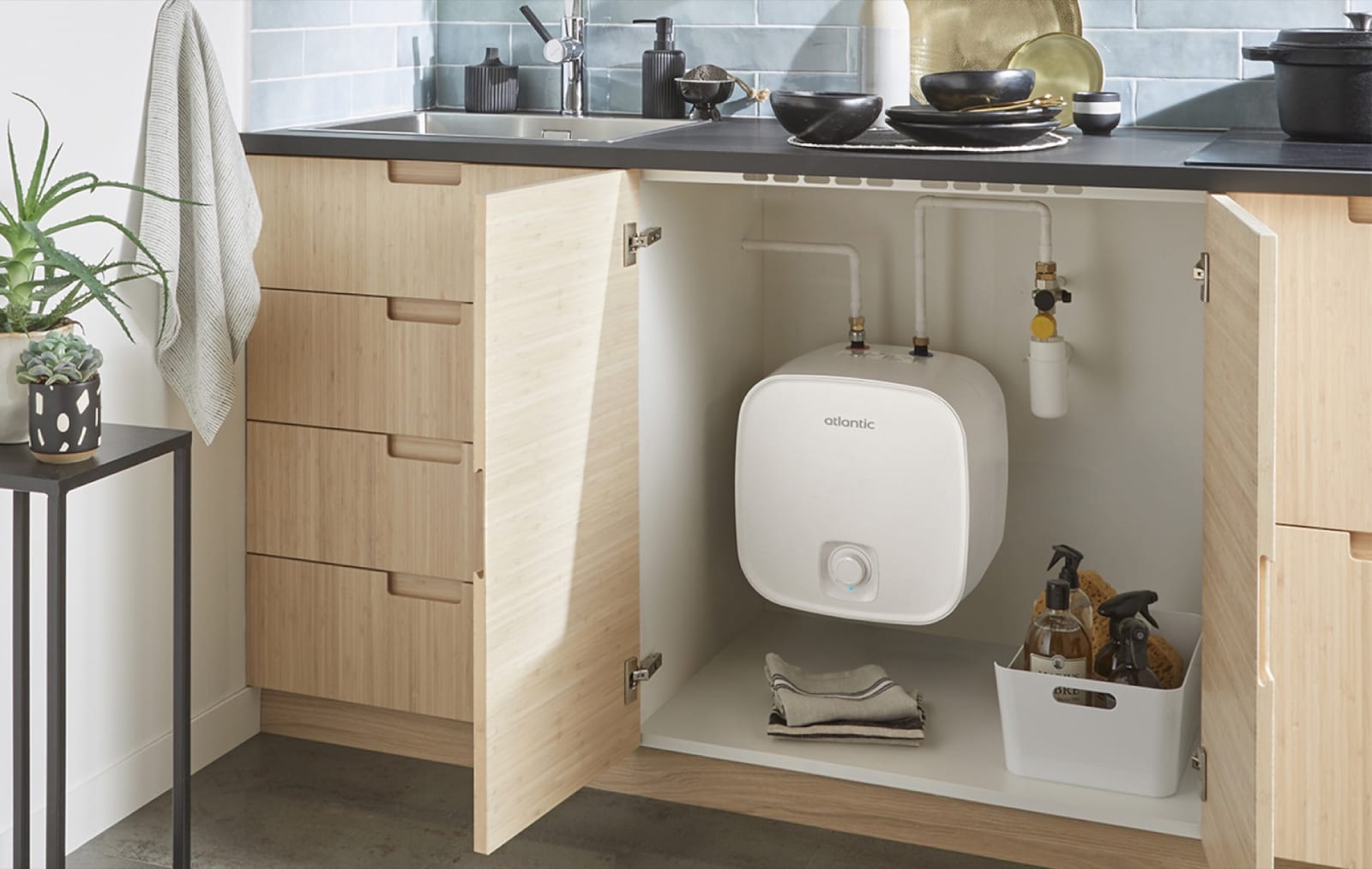

Un ballon compact sous évier doit rester accessible pour les raccordements, la sécurité hydraulique et l’entretien. Source : **Atlantic** France
La résistance chauffe progressivement l’eau contenue dans la cuve. Lorsque l’eau augmente en température, son volume augmente également, ce qui provoque une montée en pression dans une installation fermée.
En montage sous pression, cette dilatation est gérée par un groupe de sécurité. Le principe reste le même que pour un ballon de grande capacité, même lorsque la cuve ne contient que 10 ou 15 litres.
Un ballon compact est surtout adapté à un point de puisage isolé, à une kitchenette ou à un évier éloigné du chauffe-eau principal. Il réduit le temps d’attente, mais sa réserve d’eau chaude reste limitée.
Le chauffe-eau instantané
Le chauffe-eau instantané ne stocke pas une réserve comparable. Il chauffe l’eau au moment du puisage au moyen d’une résistance de forte puissance.
La fiche technique Stiebel Eltron des modèles DEM indique des puissances de 4,4 kW, 5,7 kW et 6,5 kW. Sous une tension de 230 V, ces puissances correspondent à des courants nettement supérieurs à ceux d’un petit ballon à accumulation.
Un instantané de 6,5 kW ne peut donc pas être branché automatiquement sur un circuit de 20 A. Le câble, le disjoncteur, le mode de raccordement et la puissance souscrite doivent être dimensionnés selon la notice et les conditions réelles de l’installation.
Le montage sous pression ou à écoulement libre
Un appareil sous pression est raccordé au réseau d’eau froide et alimente une robinetterie classique. La cuve reste soumise à la pression du réseau, ce qui impose un dispositif de sécurité adapté pour un ballon à accumulation.
Un appareil à écoulement libre utilise une robinetterie spéciale. La sortie d’eau chaude ne doit pas être obturée, car la dilatation de l’eau s’évacue par le robinet pendant la chauffe.
La notice Atlantic précise que ce montage est destiné à un seul point d’eau chaude. Il n’utilise pas le même schéma hydraulique qu’un ballon sous pression.
| Configuration | Besoin électrique principal | Besoin hydraulique principal |
|---|---|---|
| Configuration Ballon à accumulation sous pression | Besoin électrique principal Circuit spécialisé selon la puissance et la notice | Besoin hydraulique principal Groupe de sécurité sur l’arrivée d’eau froide |
| Configuration Ballon à écoulement libre | Besoin électrique principal Circuit conforme à la notice du produit | Besoin hydraulique principal Robinetterie spéciale et sortie chaude jamais obturée |
| Configuration Chauffe-eau instantané | Besoin électrique principal Circuit calculé selon une puissance pouvant atteindre plusieurs kilowatts | Besoin hydraulique principal Débit, pression et robinetterie conformes à la fiche fabricant |
Prévoir un circuit spécialisé pour le ballon
La documentation Promotelec présente le circuit d’eau chaude sanitaire avec une section de conducteurs en cuivre de 2,5 mm² et un disjoncteur de 20 A. Cette configuration correspond au principe d’un circuit spécialisé dédié au chauffe-eau.
Un circuit spécialisé alimente un seul équipement déterminé. Lorsqu’il est prévu, le contacteur heures creuses commande ce circuit sans le transformer en ligne partagée. Il ne doit pas être confondu avec le circuit des prises de cuisine, même lorsqu’une prise libre se trouve à quelques centimètres de l’appareil.
Le ballon ne doit pas partager sa ligne avec le lave-vaisselle, le four, le lave-linge ou une multiprise. Le fait que deux appareils ne fonctionnent pas souvent en même temps ne transforme pas un circuit partagé en circuit spécialisé.
La section de 2,5 mm² et le calibre de 20 A constituent une configuration courante, mais le dimensionnement doit tenir compte de la puissance de l’appareil, de la longueur du câble et du mode de pose. Un calibre inférieur peut être retenu lorsque le calcul et la notice le permettent, tandis qu’un calibre supérieur ne doit jamais être posé sans recalculer toute la ligne.
Protection différentielle et disjoncteur
Le disjoncteur protège les conducteurs contre les surcharges et les courts-circuits. Le dispositif différentiel détecte une fuite de courant susceptible de traverser une masse métallique ou une personne.
Promotelec rappelle que les circuits du logement sont placés sous des dispositifs différentiels à haute sensibilité 30 mA Obligation NF C 15-100 . Le type du différentiel et la répartition des circuits doivent rester cohérents avec le tableau existant.
Le guide consacré à la différence entre interrupteur différentiel et disjoncteur différentiel aide à comprendre le rôle de chaque protection. Les deux fonctions ne sont pas interchangeables.
Une installation peut posséder un disjoncteur correctement calibré tout en étant dangereuse si la protection différentielle est absente. À l’inverse, un différentiel 30 mA ne protège pas un câble sous-dimensionné contre une surcharge prolongée.
Le conducteur de terre
Le conducteur de protection doit être relié à la borne de terre de l’appareil lorsqu’elle est prévue. Sa continuité doit être vérifiée jusqu’au tableau et à la prise de terre de l’installation.
La terre permet aux protections de réagir en cas de défaut d’isolement mettant la carcasse sous tension. Elle ne doit jamais être supprimée pour empêcher un différentiel de déclencher.
Dans un logement ancien, la présence d’un conducteur vert et jaune ne prouve pas à elle seule que la terre est fonctionnelle. Il peut être coupé, mal raccordé ou absent sur une partie du circuit.
Attention
Ne branchez pas le chauffe-eau sur une ancienne prise sans terre, une rallonge ou une multiprise. L’absence de déclenchement ne prouve pas que l’installation est sûre.

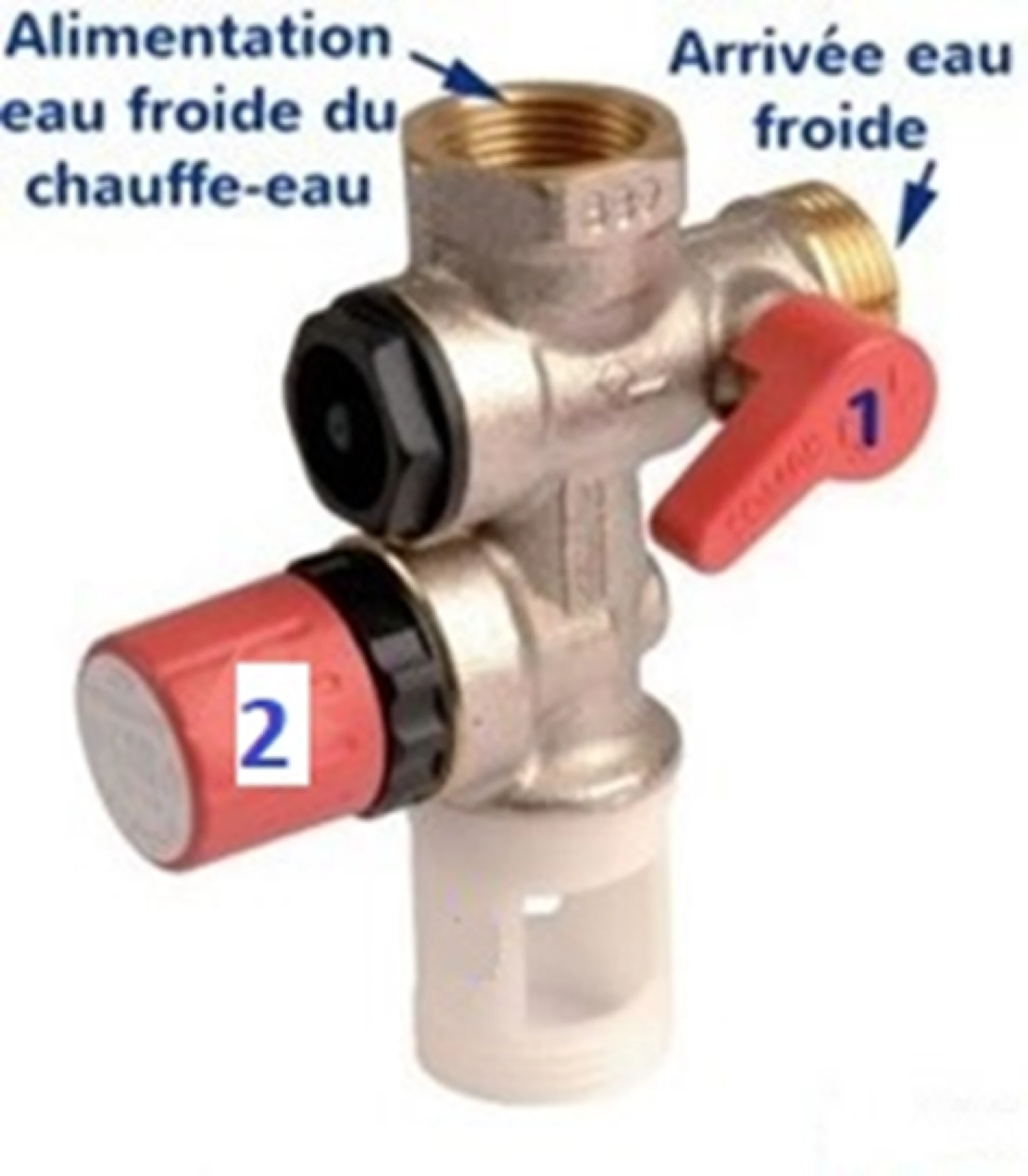

Installer le groupe de sécurité au bon endroit
En montage sous pression, le groupe de sécurité se place sur l’entrée d’eau froide du ballon. La notice Atlantic demande un groupe neuf conforme, installé au plus près du chauffe-eau.
Le groupe de sécurité se repère sur l’arrivée d’eau froide et ne doit pas être rendu inaccessible dans le meuble. Source : **Atlantic** France
Le groupe empêche notamment le retour de l’eau chaude vers le réseau et évacue la surpression liée à la dilatation. Sa soupape protège la cuve pendant les périodes de chauffe.
Aucune vanne ne doit isoler le groupe de la cuve. Placer un robinet entre les deux empêcherait le groupe de remplir son rôle lorsque ce robinet est fermé.
Le groupe doit rester accessible. Il faut pouvoir observer son écoulement, le manœuvrer selon les indications du fabricant et le remplacer sans démonter le chauffe-eau.
Raccorder l’évacuation
La vidange du groupe doit être dirigée vers une canalisation d’évacuation adaptée. La notice Atlantic mentionne un raccordement par l’intermédiaire d’un siphon avec garde d’air.
L’écoulement doit rester libre et visible. Un tuyau pincé, remontant sans pente suffisante ou enfoncé de manière étanche dans une canalisation peut gêner l’évacuation.
Pendant la chauffe, la soupape peut laisser s’échapper une petite quantité d’eau. Atlantic indique qu’un écoulement pendant cette phase peut être normal en raison de la dilatation.
Il ne faut donc pas boucher la sortie parce qu’elle goutte. Il faut distinguer un fonctionnement normal pendant la chauffe d’un écoulement continu important, notamment lorsque l’appareil est froid.
Contrôler la pression du réseau
La notice Atlantic Petites Capacités prévoit un réducteur de pression sur l’alimentation générale lorsque la pression nominale du réseau dépasse 5 bar. Cette valeur doit être vérifiée avec un manomètre, et non estimée d’après la force du jet.
Une pression excessive peut provoquer un écoulement fréquent au groupe, solliciter les raccords et accélérer l’usure de certains équipements. Un réducteur mal positionné peut toutefois créer d’autres déséquilibres.
La pose doit donc être réfléchie à l’échelle de l’installation. Il ne faut pas ajouter un petit réducteur uniquement devant le ballon sans vérifier les indications du fabricant et la configuration du réseau.
Ordre complet de raccordement et de mise en service
La mise en service doit suivre un ordre précis. Il évite d’alimenter une cuve vide et permet de détecter une fuite avant que l’eau n’atteigne les connexions électriques.
Avant toute intervention
Coupez l’alimentation au disjoncteur, empêchez sa remise sous tension si possible et vérifiez l’absence de tension au VAT.
Étape 2
Couper l’alimentation
Coupez le circuit concerné et vérifiez l’absence de tension avant d’ouvrir une boîte, une prise ou le capot de l’appareil.
Étape 3
Contrôler la fixation
Assurez-vous que le mur, les chevilles et les vis peuvent supporter le poids du chauffe-eau rempli.
Étape 4
Raccorder l’eau froide
Installez le groupe de sécurité sur l’entrée froide lorsqu’il est requis, puis raccordez son évacuation.
Étape 5
Raccorder l’eau chaude
Respectez le repérage du fabricant et évitez toute contrainte mécanique sur les piquages.
Étape 6
Remplir la cuve
Ouvrez le robinet d’eau chaude, puis l’arrivée d’eau froide, afin de laisser l’air s’échapper.
Étape 7
Purger complètement
Attendez que l’eau s’écoule de manière régulière au robinet, sans crachotement ni poche d’air.
Étape 8
Contrôler les raccords
Essuyez chaque assemblage et recherchez une fuite avant de fermer le meuble ou de remettre le courant.
Étape 9
Raccorder phase, neutre et terre
Suivez le schéma du fabricant, maintenez le câble et refermez correctement le capot.
Étape 10
Mettre sous tension
Alimentez seulement lorsque le chauffe-eau est plein, puis contrôlez la chauffe et les protections.
Comment confirmer que le ballon est plein
Le robinet d’eau chaude doit être ouvert pendant le remplissage. L’air contenu dans la cuve s’évacue par le point de puisage.
Au début, le robinet peut crachoter et rejeter un mélange d’air et d’eau. Il faut attendre un écoulement régulier avant de considérer le ballon comme rempli.
Il est prudent de laisser couler encore quelques secondes afin de terminer la purge. La présence d’eau à l’entrée froide ne prouve pas que toute la cuve est remplie.
Après la fermeture du robinet, chaque raccord doit être inspecté. Une fuite très lente peut être repérée en essuyant les raccords avec un papier sec puis en observant l’apparition d’une nouvelle trace d’humidité.
Entretien du chauffe-eau électrique

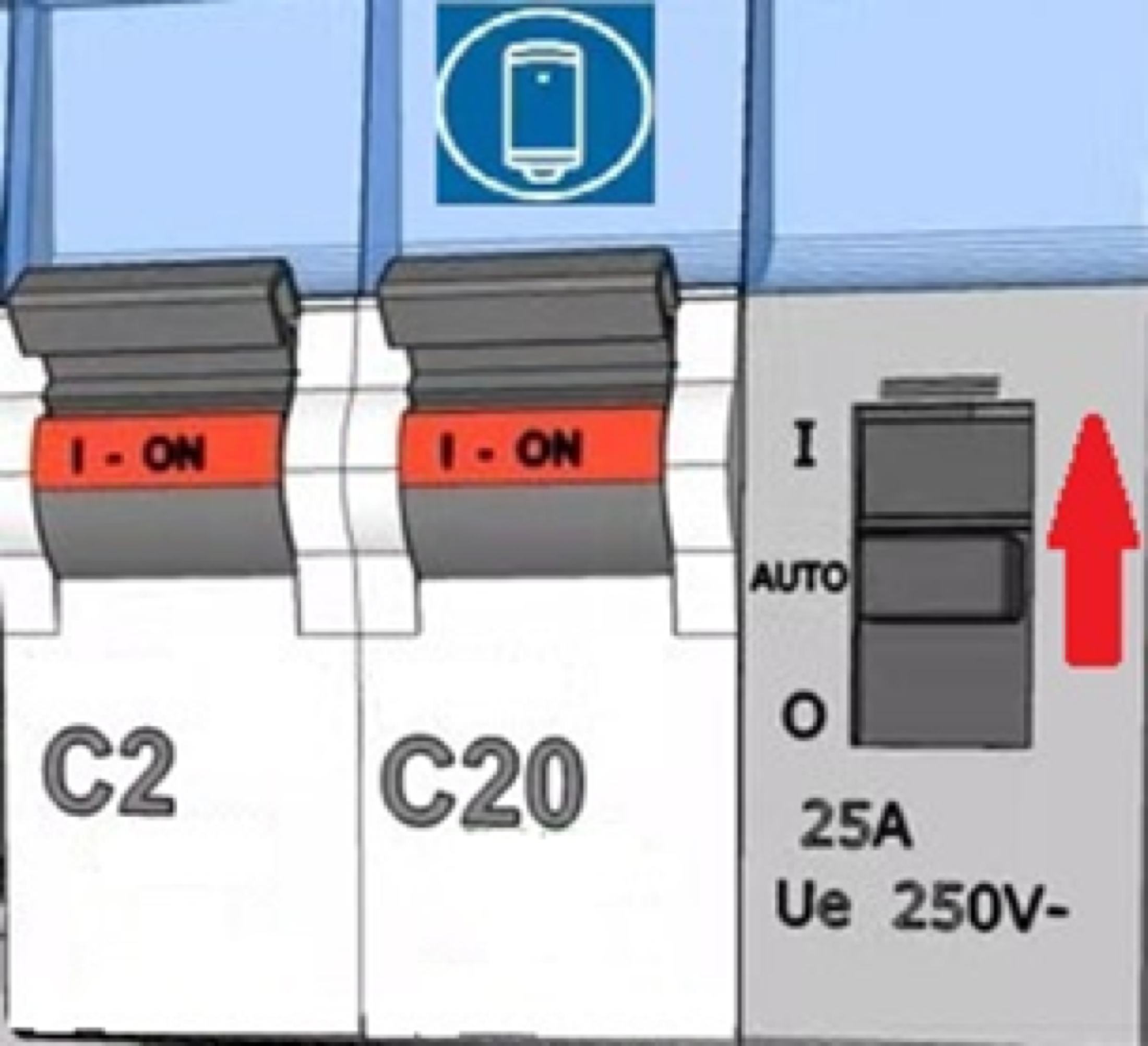

Le pilotage heures creuses est un poste distinct du remplacement du ballon. **Atlantic** France
Le pilotage heures creuses peut être conservé, remplacé ou supprimé selon l’usage réel du logement. Il ne corrige ni une alimentation inadaptée ni un raccordement défectueux.
Le meuble doit rester accessible afin de repérer rapidement une fuite. Il vaut mieux éviter d’entasser des produits contre le groupe de sécurité, les flexibles et le capot électrique.
Le groupe de sécurité doit être entretenu selon les indications de son fabricant. Sa manœuvre peut provoquer un écoulement d’eau chaude, ce qui impose de vérifier l’évacuation et de protéger les mains.
Un écoulement continu peut être lié à un groupe entartré, une pression excessive ou un défaut de fermeture. Le diagnostic doit distinguer la dilatation normale d’une anomalie persistante.
Le calcaire peut réduire les performances et provoquer des bruits de chauffe. La fréquence du détartrage dépend de la dureté de l’eau, du réglage de température et de la conception de l’appareil.
Avant toute maintenance, le circuit électrique doit être coupé. La cuve peut également contenir de l’eau très chaude plusieurs heures après l’arrêt.
Si l’appareil est vidangé, la procédure de remplissage doit être reprise intégralement avant la remise sous tension. Le fait qu’il ait déjà fonctionné ne protège pas la résistance lors d’un redémarrage à vide.
Quand arrêter le bricolage
La création d’un circuit depuis le tableau expose à des parties sous tension et demande un dimensionnement précis. Elle doit être confiée à un professionnel lorsque l’utilisateur ne possède pas le matériel de vérification et les compétences nécessaires.
Un professionnel est également utile lorsqu’aucune terre fiable n’est disponible, que le tableau est ancien ou que l’appareil instantané demande une puissance importante.
Côté hydraulique, l’intervention devient plus complexe lorsque l’évacuation du groupe n’existe pas, que la pression doit être réduite ou que les canalisations doivent être modifiées.
Une fuite située près des connexions électriques doit être traitée avant toute remise sous tension. Il ne faut pas se contenter de déplacer le câble ou de poser un récipient sous le raccord.
Attention
Coupez immédiatement l’alimentation si le différentiel déclenche, si une partie métallique semble sous tension, si le câble chauffe ou si de l’eau atteint les connexions. Ne supprimez jamais la terre et ne remplacez pas le disjoncteur par un calibre supérieur pour contourner le problème.
Checklist avant la mise sous tension
| Point à contrôler | Résultat attendu | Décision |
|---|---|---|
| Point à contrôler Référence de l’appareil | Résultat attendu Modèle autorisé en position sous évier | Décision Ne pas poser si le sens est incertain |
| Point à contrôler Puissance électrique | Résultat attendu Compatible avec la section et le disjoncteur | Décision Recalculer le circuit en cas de doute |
| Point à contrôler Circuit spécialisé | Résultat attendu Aucun autre appareil alimenté | Décision Créer un départ dédié si nécessaire |
| Point à contrôler Différentiel | Résultat attendu Protection 30 mA présente et fonctionnelle | Décision Corriger le tableau avant raccordement |
| Point à contrôler Terre | Résultat attendu Continuité vérifiée jusqu’à l’appareil | Décision Ne pas alimenter sans protection |
| Point à contrôler Groupe de sécurité | Résultat attendu Installé sur l’entrée froide si montage sous pression | Décision Ne jamais le supprimer |
| Point à contrôler Évacuation | Résultat attendu Libre, visible et correctement raccordée | Décision Corriger toute obstruction |
| Point à contrôler Remplissage | Résultat attendu Débit régulier au robinet d’eau chaude | Décision Ne pas alimenter avant la purge |
| Point à contrôler Fuites | Résultat attendu Aucune humidité sur les raccords | Décision Réparer avant la chauffe |
| Point à contrôler Connexions | Résultat attendu Capot fermé et câble maintenu | Décision Ne laisser aucune borne accessible |
Le raccordement correct en une décision
Le petit volume ne réduit pas les exigences de sécurité
Pour un ballon sous évier à accumulation, prévoyez un circuit spécialisé, une protection différentielle 30 mA, une terre continue, un groupe de sécurité en montage sous pression et une évacuation libre. Remplissez entièrement la cuve avant de mettre sous tension. Pour un modèle instantané, dimensionnez la ligne selon sa puissance réelle sans reprendre automatiquement le circuit d’un ballon.
Suite
Peut-on brancher un chauffe-eau sous évier sur une prise classique ?
La prise peut être utilisée seulement si la notice autorise une fiche et si elle appartient à un circuit spécialisé correctement protégé. Une prise de plan de travail partagée, une rallonge ou une multiprise ne convient pas.
Quel disjoncteur faut-il pour un chauffe-eau sous évier de 15 litres ?
Pour un ballon à accumulation courant, Promotelec présente un circuit en 2,5 mm² protégé à 20 A. Un disjoncteur chauffe-eau qui déclenche doit être diagnostiqué avant tout changement de calibre.
Le groupe de sécurité est-il obligatoire sur un petit ballon ?
Oui lorsqu’il fonctionne sous pression. Un modèle à écoulement libre suit un montage différent avec une robinetterie spécifique et ne doit pas être confondu avec un ballon sous pression.
Pourquoi le groupe de sécurité goutte-t-il pendant la chauffe ?
L’eau se dilate lorsqu’elle chauffe. Un léger écoulement pendant la montée en température peut être normal, à condition que l’évacuation soit libre et qu’il ne s’agisse pas d’un débit continu important.
Peut-on alimenter le chauffe-eau avant de raccorder l’eau ?
Non. La cuve doit être remplie et purgée avant toute mise sous tension. Alimenter une résistance dans un ballon vide peut l’endommager.
Un chauffe-eau instantané peut-il remplacer un ballon sur le même circuit ?
Pas automatiquement. Certains instantanés demandent plus de 20 A et nécessitent une section, un disjoncteur et parfois une puissance d’abonnement supérieurs.
Faut-il un contacteur heures creuses pour un petit chauffe-eau ?
Ce n’est pas systématique. Un ballon sous évier est souvent utilisé pour disposer d’eau chaude pendant la journée. Le pilotage doit être choisi selon le temps de chauffe et les habitudes de puisage. Voir contacteur heures creuses chauffe-eau.
Que faire si le différentiel déclenche après la mise en eau ?
Coupez le circuit et recherchez une fuite, une connexion humide ou un défaut d’isolement. Ne débranchez jamais la terre et ne tentez pas plusieurs réarmements sans diagnostic. Le guide disjoncteur qui ne se réarme pas rappelle la méthode sûre.
Peut-on installer un modèle sur évier dans un meuble sous évier ?
Seulement si la notice autorise explicitement cette position. Un appareil conçu pour une pose sur évier ne doit pas être retourné ou inversé pour adapter l’emplacement.
