Différentiel, disjoncteur et contacteur
Le module déclenché oriente le diagnostic : fuite de courant, surintensité ou commande heures creuses.
Vérifié le par
Théo Desrousseaux, électricien
(diplômes et certifications)
En bref
30 mA
seuil courant différentiel courant en logement
20 A
calibre courant d’un circuit chauffe-eau
2,5 mm²
section habituelle du circuit ballon
2 A
protection courante de la commande jour/nuit
Déclenchement répété — diagnostic obligatoire
Un disjoncteur chauffe-eau qui saute la nuit n’est généralement pas une coïncidence. La nuit correspond souvent au passage en heures creuses, donc au moment où le ballon reçoit l’ordre de chauffer.
Ce déclenchement peut venir du ballon lui-même, du contacteur jour/nuit, d’un défaut d’isolement, d’une surcharge ou d’un tableau électrique vieillissant. La bonne question n’est pas seulement “pourquoi ça saute ?”, mais quel appareil déclenche et à quel moment précis.
Attention
Ne réarmez pas dix fois de suite un circuit chauffe-eau qui saute. Un déclenchement répété peut signaler une fuite de courant, une borne qui chauffe, une résistance en défaut ou un contact eau-électricité.
Un ballon électrique ne chauffe pas en continu toute la journée. Sur une installation avec heures creuses, le contacteur jour/nuit reçoit un ordre du compteur, bascule, puis alimente le chauffe-eau pendant plusieurs heures.
C’est à ce moment que la résistance, le thermostat, les câbles et les protections sont sollicités. Si une faiblesse existe, elle peut rester invisible en journée et se révéler uniquement la nuit.
Dans beaucoup de logements, le scénario est le même : tout fonctionne en journée, puis le tableau saute entre 22 h et 6 h, parfois toujours à la même heure. Cela oriente déjà le diagnostic vers la mise en chauffe automatique.
Diagnostic
Réponse immédiatePourquoi mon chauffe-eau fait sauter le tableau ?
Trois questions pour trouver ce qui déclenche la nuit
Sélectionnez votre situation
Que voyez-vous ou sentez-vous au moment du déclenchement ?
| Ce qui saute | Cause probable | Lecture du problème |
|---|---|---|
| Ce qui saute Interrupteur différentiel 30 mA | Cause probable Fuite de courant vers la terre | Lecture du problème Défaut d’isolement possible sur résistance, câble ou ballon |
| Ce qui saute Disjoncteur 20 A chauffe-eau | Cause probable Surintensité ou court-circuit sur le circuit | Lecture du problème Circuit dédié à contrôler en priorité |
| Ce qui saute Disjoncteur général | Cause probable Puissance appelée trop forte ou défaut plus large | Lecture du problème Abonnement, tableau ou défaut franc à vérifier |
| Ce qui saute Contacteur qui claque | Cause probable Commande jour/nuit instable ou contacteur fatigué | Lecture du problème Bobine, câblage ou signal heures creuses à contrôler |
Identifier l’appareil qui déclenche évite de remplacer le mauvais élément.
Avant de réarmer, repérez le module qui a basculé : chacun raconte une panne différente.
Le module déclenché oriente le diagnostic : fuite de courant, surintensité ou commande heures creuses.
La résistance est la pièce qui chauffe l’eau dans le ballon. Elle travaille longtemps pendant les heures creuses, souvent plusieurs heures d’affilée, surtout si la cuve est grande ou si l’eau est froide.
Avec le temps, la résistance peut s’user, se fissurer ou présenter un défaut d’isolement. Dans ce cas, une partie du courant s’échappe vers la terre, et l’interrupteur différentiel déclenche.
Ce défaut apparaît souvent au moment de la chauffe. Le ballon peut sembler normal à l’arrêt, puis faire sauter le tableau quand la résistance reçoit le courant.
Sur un chauffe-eau blindé, la résistance est directement en contact avec l’eau. Elle subit davantage le calcaire. Sur un modèle stéatite, la résistance est protégée dans un fourreau, ce qui limite le contact direct avec l’eau, mais ne rend pas la panne impossible.
Le tartre agit comme une couche isolante autour de la résistance. Plus il s’accumule, plus la résistance doit chauffer pour transmettre la chaleur à l’eau.
Dans une zone calcaire, un ballon peut devenir bruyant, consommer davantage et finir par déclencher. La nuit, la chauffe prolongée accentue le phénomène.
Le tartre peut aussi favoriser des points chauds, abîmer les joints et créer des conditions où l’humidité atteint des parties électriques. Le problème n’est donc pas seulement une perte de confort, mais aussi un risque de déclenchement électrique.
Conseil
Si le chauffe-eau saute après plusieurs années sans entretien, avec une eau très calcaire, la résistance et l’état de la cuve font partie des premiers contrôles à demander.
Le détartrage peut suffire dans certains cas. Mais si la résistance est fissurée, noircie, déformée ou en défaut d’isolement, le remplacement devient souvent plus logique.
Le thermostat pilote la température de l’eau. S’il reste bloqué, s’il coupe mal ou s’il laisse la résistance chauffer au mauvais moment, il peut provoquer une surchauffe.
Un thermostat défectueux ne fait pas toujours sauter le tableau directement. Il peut aussi mettre le ballon en sécurité, couper la chauffe ou créer un comportement irrégulier : eau brûlante certains jours, eau tiède le lendemain, déclenchement intermittent.
Le symptôme à surveiller est simple : si le ballon saute la nuit, puis redémarre parfois après réarmement, mais sans logique stable, le thermostat doit être contrôlé avec le reste du ballon.
Quand un chauffe-eau saute seulement la nuit, je commence par séparer le problème : défaut du ballon, commande heures creuses ou protection du tableau.
Le remplacement du thermostat coûte souvent moins cher qu’un ballon complet. Mais il ne faut pas le remplacer à l’aveugle si la résistance est déjà en défaut.

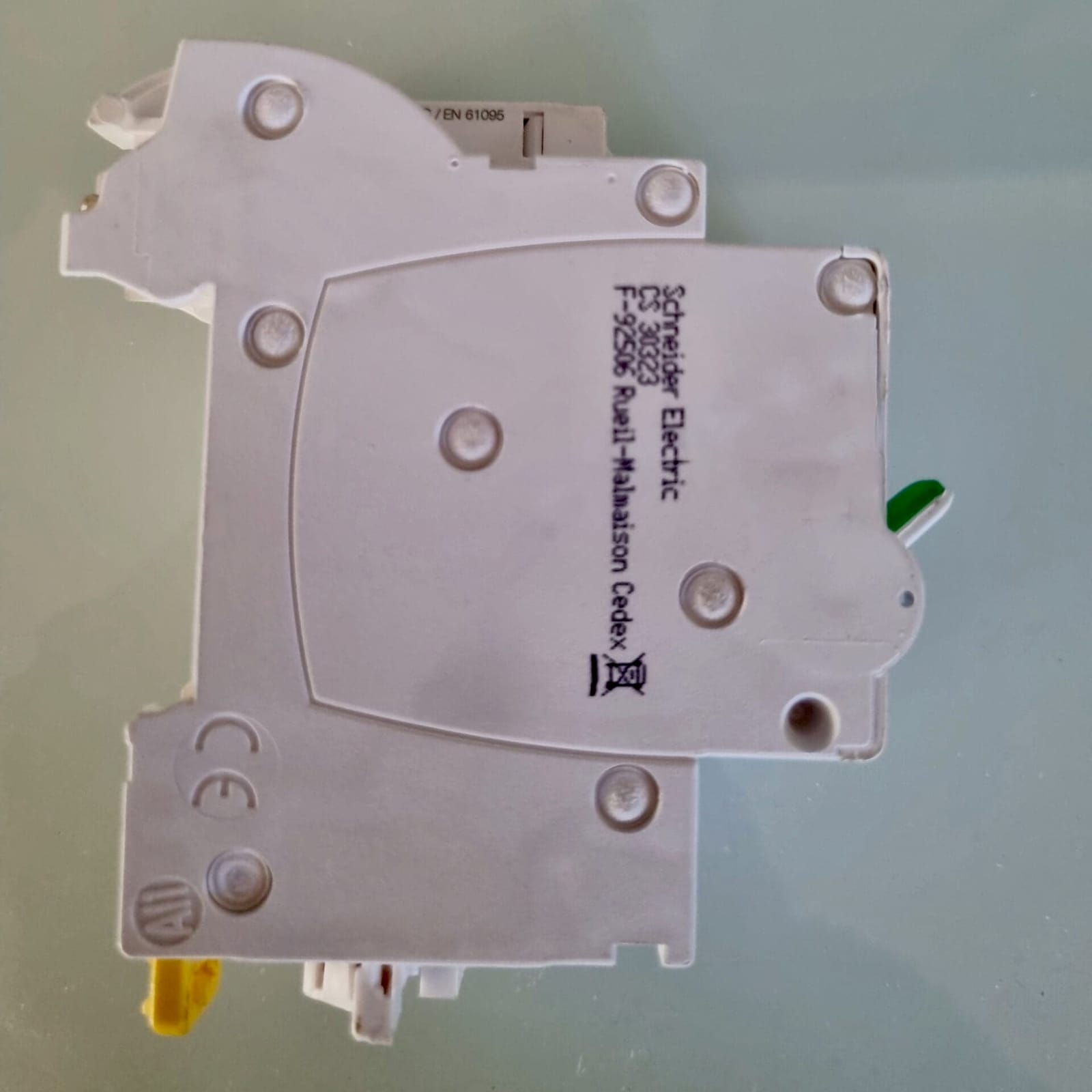

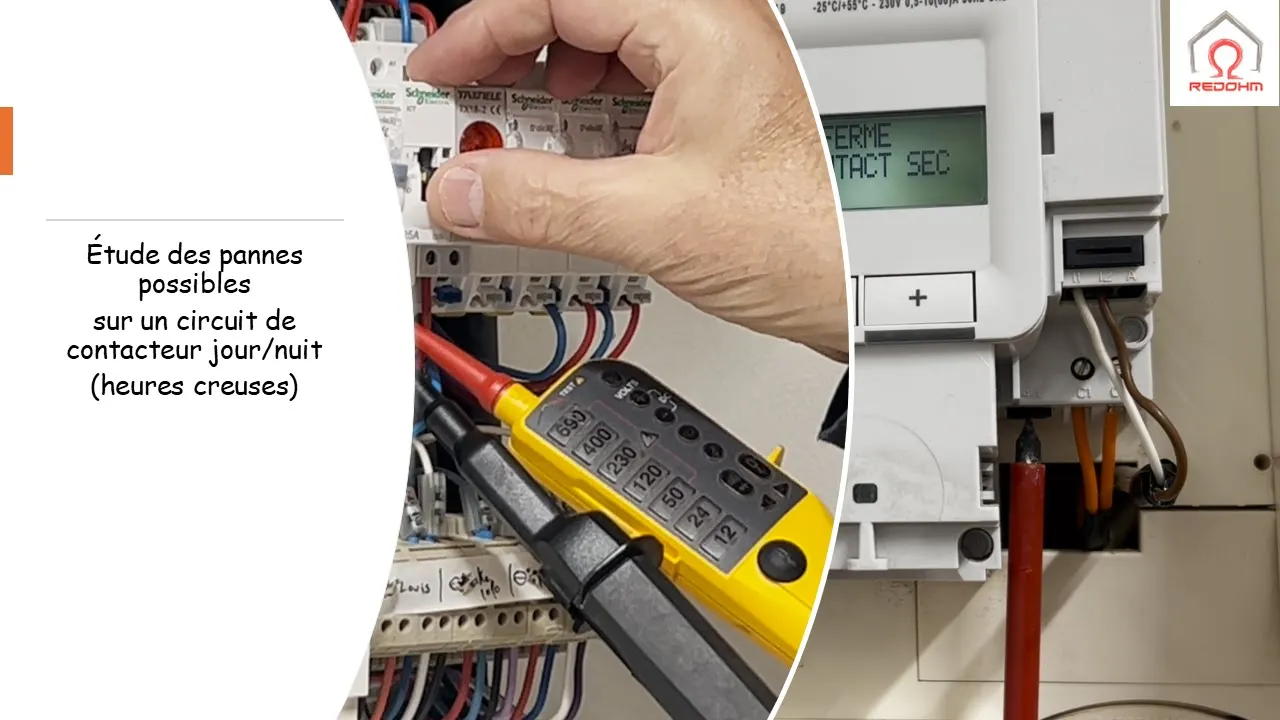

Le contacteur jour/nuit sert d’interrupteur automatique. En position auto, il alimente le chauffe-eau quand le compteur envoie l’information heures creuses.
S’il est usé, il peut vibrer, claquer, chauffer ou ne plus coller correctement. Une bobine fatiguée, un mauvais serrage ou une commande instable peut provoquer un déclenchement au tableau.
Le contacteur peut aussi masquer le vrai problème. Par exemple, il bascule correctement, mais dès qu’il alimente le ballon, la résistance en défaut fait sauter le différentiel.
| Test observé | Interprétation possible | Action prudente |
|---|---|---|
| Test observé Marche forcée immédiate et ça saute | Interprétation possible Défaut probable côté ballon ou circuit puissance | Action prudente Couper et faire tester le circuit |
| Test observé Auto nuit et ça saute seulement à l’ordre HC | Interprétation possible Contacteur, commande ou ballon sollicité la nuit | Action prudente Contrôler contacteur et ballon |
| Test observé Contacteur bruyant ou chaud | Interprétation possible Usure mécanique ou mauvais serrage | Action prudente Remplacer après vérification du câblage |
| Test observé Aucun bruit, pas d’eau chaude | Interprétation possible Commande absente ou contacteur inopérant | Action prudente Tester la commande heures creuses |
La marche forcée aide à distinguer commande et puissance, sans ouvrir le ballon.
Si le contacteur est ancien, noirci ou bruyant, son remplacement peut être nécessaire. Mais un contacteur neuf ne réglera pas une résistance à la terre.
Un ballon d’eau chaude combine eau, métal, chaleur et électricité. Une fuite sur un joint, un groupe de sécurité, une bride ou une cuve peut finir par atteindre des connexions électriques.
Dans ce cas, le différentiel joue son rôle : il coupe pour protéger les personnes. Le déclenchement ne doit pas être contourné.
Les signes visibles sont parfois discrets : humidité sous le capot, gouttes au niveau de la bride, traces blanches, rouille, auréole au sol, odeur inhabituelle.
Attention
Eau et électricité ne se traitent pas par essais successifs. Si vous voyez de l’humidité près du capot électrique du chauffe-eau, laissez le circuit coupé.
Une fuite sur le groupe de sécurité n’est pas toujours liée au déclenchement. Mais si l’eau ruisselle vers les connexions, le risque devient électrique.
Un disjoncteur peut vieillir. Un interrupteur différentiel peut aussi devenir plus sensible, surtout dans un tableau ancien, humide ou chargé de nombreux circuits.
Cela dit, il faut rester prudent : un différentiel qui saute n’est pas forcément “trop sensible”. Il peut simplement détecter un vrai défaut.
Le bon diagnostic consiste à vérifier le ballon, puis le circuit, puis la protection. Remplacer la protection sans mesure peut supprimer le symptôme pendant quelques jours, puis laisser revenir la panne.
Si votre tableau saute souvent sur plusieurs circuits, le sujet dépasse le ballon. Dans ce cas, consultez aussi un guide sur le tableau électrique ou un contrôle de mise aux normes électrique.
La nuit, le chauffe-eau tire une puissance stable pendant longtemps. Une borne légèrement desserrée peut alors chauffer, noircir, créer une odeur de plastique chaud ou finir par déclencher.
Ce problème peut se trouver dans le tableau, au niveau du contacteur, du disjoncteur, du bornier du ballon ou d’une boîte de dérivation.
Il est fréquent sur les installations anciennes, après une intervention précédente, ou sur un tableau qui a subi plusieurs ajouts au fil des années.
Retour de chantier
Une borne mal serrée peut abîmer le disjoncteur, le contacteur et le conducteur. Le contrôle doit se faire hors tension, avec vérification d’absence de tension avant manipulation.
Le réarmement ne répare pas un échauffement. Si vous sentez une odeur de chaud, laissez coupé et faites contrôler rapidement.
Parfois, ce n’est pas le disjoncteur du chauffe-eau qui saute, mais le disjoncteur général ou le compteur communicant qui coupe parce que la puissance appelée dépasse la puissance souscrite.
La nuit, plusieurs appareils peuvent fonctionner ensemble : chauffe-eau, chauffage électrique, lave-linge, sèche-linge, lave-vaisselle, recharge de véhicule, déshumidificateur. Sur un abonnement limité, l’addition peut dépasser le seuil.
Dans ce cas, le ballon n’est pas forcément en panne. Il arrive simplement au mauvais moment, au milieu d’autres usages.
| Situation nocturne | Risque | Piste |
|---|---|---|
| Situation nocturne Chauffage électrique actif | Risque Appel de puissance élevé | Piste Décaler certains appareils |
| Situation nocturne Lave-linge en départ différé | Risque Cumul avec le ballon | Piste Tester une nuit sans départ différé |
| Situation nocturne Recharge véhicule | Risque Puissance appelée importante | Piste Limiter ou programmer la charge |
| Situation nocturne Abonnement faible | Risque Déclenchement général | Piste Comparer puissance appelée et puissance souscrite |
Un déclenchement général n’a pas la même lecture qu’un différentiel qui saute.
Un électricien peut mesurer et répartir les circuits. Le fournisseur d’énergie peut aussi adapter la puissance souscrite si l’installation est saine.
Un chauffe-eau doit être alimenté par un circuit adapté. En pratique, on retrouve encore des ballons branchés sur une ancienne ligne, une prise non prévue, une boîte de dérivation fatiguée ou un tableau sans protection claire.
Ces montages peuvent fonctionner pendant des années, puis poser problème après un remplacement de ballon, un changement de compteur ou l’ajout d’appareils électriques.
Un circuit chauffe-eau doit être lisible Obligation NF C 15-100 : protection dédiée, conducteurs adaptés, terre présente, différentiel en amont, contacteur jour/nuit correctement câblé si heures creuses.
Si le tableau est ancien, un simple remplacement du chauffe-eau ne suffit pas toujours. Le circuit doit être cohérent avec l’usage actuel du logement.
La première étape consiste à observer sans démonter. Notez l’heure du déclenchement, l’appareil qui saute et les appareils en service au même moment.
Ensuite, regardez si le déclenchement arrive seulement en automatique, seulement en marche forcée ou dans les deux cas. Cette information vaut beaucoup pour le diagnostic.
Identifier la protection déclenchée
Regardez si c’est le disjoncteur général, le différentiel 30 mA ou le disjoncteur dédié au chauffe-eau.
Couper le circuit chauffe-eau
Laissez le disjoncteur du ballon coupé pour voir si le reste du logement reste alimenté normalement.
Tester sans autres gros appareils
Une nuit, évitez lave-linge, sèche-linge, chauffage d’appoint ou recharge pour écarter la surcharge.
Observer le contacteur
Écoutez un claquement anormal, une vibration ou une odeur de chaud au passage en heures creuses.
Faire mesurer l’isolement
Un contrôle professionnel permet de confirmer ou d’écarter la résistance en défaut.
Ne démontez pas le capot du ballon si vous n’êtes pas compétent. Même après coupure, il faut savoir vérifier l’absence de tension avant de toucher aux conducteurs.
La marche forcée sert à chauffer l’eau ponctuellement en dehors des heures creuses. Elle peut aider au diagnostic, mais elle ne doit pas devenir une solution durable si le circuit déclenche.
Si le ballon saute en marche forcée, le problème est probablement présent dès que le ballon chauffe. Cela oriente vers la résistance, le thermostat, le câblage ou le circuit puissance.
Si le ballon fonctionne en marche forcée mais saute uniquement en automatique la nuit, le contacteur, la commande heures creuses ou le cumul avec d’autres appareils devient plus suspect.
Attention
La marche forcée n’est pas un contournement de sécurité. Si une protection déclenche, elle signale une anomalie à comprendre avant de remettre en service normalement.
Dans le doute, laissez le chauffe-eau coupé et prévoyez une intervention. L’eau froide est gênante, mais une fuite de courant est un risque plus sérieux.
Le remplacement dépend de l’âge du ballon, de son état intérieur et du prix des pièces. Sur un ballon récent, remplacer une résistance ou un thermostat peut être cohérent.
Sur un ballon ancien, très entartré, rouillé ou fuyant, le remplacement complet peut devenir plus rationnel. Une résistance neuve sur une cuve fatiguée ne règle pas le risque de fuite.
| Élément | Quand le suspecter | Décision possible |
|---|---|---|
| Élément Résistance | Quand le suspecter Déclenchement à la chauffe, défaut d’isolement | Décision possible Tester puis remplacer si défaut confirmé |
| Élément Thermostat | Quand le suspecter Température instable, surchauffe, sécurité | Décision possible Remplacer si commande défaillante |
| Élément Contacteur jour/nuit | Quand le suspecter Bruit, vibration, bascule instable | Décision possible Remplacer après contrôle de la commande |
| Élément Ballon complet | Quand le suspecter Fuite, forte corrosion, âge élevé | Décision possible Remplacement souvent plus cohérent |
Le bon remplacement dépend du diagnostic, pas seulement du symptôme.
Un artisan sérieux évite de remplacer le ballon sans avoir identifié ce qui saute. Un déclenchement par surcharge générale ne se corrige pas avec un ballon neuf.
Les prix varient selon la marque du ballon, son accès, la région, l’urgence et l’état du tableau. Un thermostat ou un contacteur coûte généralement moins cher qu’un remplacement complet de chauffe-eau.
Le coût augmente si le ballon est difficile d’accès, si la cuve doit être vidangée, si le tableau nécessite une reprise ou si la panne arrive en urgence le soir.
Avant devis, demandez ce qui a été contrôlé : différentiel, disjoncteur, contacteur, résistance, thermostat, serrages et présence de fuite.
La première erreur consiste à réarmer sans chercher la cause. Si le différentiel retombe aussitôt ou pendant la nuit suivante, le défaut persiste.
La deuxième erreur est de remplacer directement le contacteur parce que la panne arrive au passage heures creuses. Le contacteur peut être innocent : il ne fait qu’alimenter un ballon déjà en défaut.
La troisième erreur est d’augmenter le calibre du disjoncteur. Un disjoncteur protège les conducteurs. Le remplacer par un calibre plus élevé sans recalcul du circuit peut créer un risque d’échauffement.
Retour de chantier
On ne choisit pas un disjoncteur pour qu’il “ne saute plus”. On le choisit pour protéger correctement le circuit qu’il alimente.
Enfin, évitez les tests au hasard dans le tableau. La partie visible d’un tableau peut sembler simple, mais une erreur de serrage ou de raccordement peut créer une panne plus dangereuse.
Si le différentiel 30 mA saute seulement quand le chauffe-eau démarre, pensez d’abord au défaut d’isolement. La résistance et l’humidité sont prioritaires.
Si le disjoncteur 20 A saute, pensez plutôt à une surintensité, un court-circuit ou un défaut sur le circuit dédié. Le câble, les connexions et le ballon doivent être contrôlés.
Si le disjoncteur général saute, regardez la puissance appelée. Une nuit sans lave-linge, sans recharge et avec chauffage réduit peut donner une indication utile.
3 questions
InteractifQuiz : chauffe-eau qui saute la nuit
3 questions pour vérifier les points essentiels
Choisissez une réponse
Pour un déclenchement électrique, commencez par un électricien si le tableau saute, si le différentiel déclenche ou si le contacteur est suspect. Il pourra identifier la protection concernée et tester le circuit.
Un plombier chauffagiste devient pertinent si le diagnostic pointe vers la cuve, le groupe de sécurité, la résistance, le thermostat ou un remplacement complet du ballon.
Dans certains cas, les deux métiers se complètent. L’électricien sécurise et diagnostique la partie alimentation. Le plombier remplace ou dépose le ballon si la panne est interne.
Info
Pour gagner du temps, prenez une photo nette du tableau, du contacteur jour/nuit, de l’étiquette du ballon et de la protection qui saute. Ces éléments aident à préparer l’intervention.
Parce que la nuit correspond souvent au passage en heures creuses. Le contacteur jour/nuit alimente alors le ballon, ce qui sollicite la résistance, le thermostat et le circuit électrique.
Un réarmement ponctuel peut aider à observer le symptôme, mais un déclenchement répété indique un défaut à diagnostiquer. Si le différentiel retombe ou si vous voyez de l’humidité, laissez coupé.
Les signes courants sont un déclenchement à la chauffe, une absence d’eau chaude, un ballon ancien ou très entartré. La confirmation passe par une mesure d’isolement au mégohmètre et un contrôle de la résistance.
Oui, un contacteur usé, mal serré ou bruyant peut poser problème. Mais il peut aussi simplement révéler un défaut du ballon au moment où il l’alimente en heures creuses.
La marche forcée est utile ponctuellement, mais elle ne doit pas contourner une panne. Si le circuit saute en marche forcée, il faut suspecter un défaut côté ballon ou circuit puissance.
Appelez d’abord un électricien si le tableau déclenche ou si le contacteur est en cause. Appelez un plombier chauffagiste si le diagnostic pointe vers la cuve, la résistance ou le thermostat.
