Radiateur électrique fil pilote 6 ordres

Le circuit de chauffage doit être protégé par disjoncteur adapté Obligation NF C 15-100 , avec terre continue. Le fil pilote ne transporte pas la puissance mais la commande, et doit être isolé correctement dans les boîtes de raccordement.

Le branchement radiateur fil pilote 6 ordres paraît simple quand le câble sort du mur avec quatre conducteurs. En réalité, c’est l’un des raccordements domestiques où les erreurs sont les plus discrètes : radiateur qui chauffe en permanence, programmation ignorée, fil noir pris pour une phase, terre branchée n’importe où, ou gestionnaire d’énergie accusé à tort.

Le fil pilote ne chauffe rien. Il ne remplace pas la phase. Il donne une consigne au radiateur : confort, éco, hors gel, arrêt ou abaissement. Le radiateur reste alimenté par son propre circuit de puissance, protégé au tableau électrique comme tout appareil fixe.

Ce guide parle du cas français classique : radiateurs électriques muraux, câble en sortie murale, fil pilote noir ou gris, programmateur, délesteur ou module connecté. Pour le budget global d’un logement chauffé à l’électrique, le simulateur de puissance électrique aide aussi à voir si l’abonnement tient avec cuisine, chauffe-eau et chauffage.

À quoi sert le fil pilote ?

Un conducteur de commande

Le fil pilote est un conducteur de commande. Il permet à un programmateur, un gestionnaire d’énergie ou un module connecté d’envoyer une consigne à un radiateur électrique compatible.

Le radiateur garde sa régulation

Le radiateur garde son thermostat interne. Le fil pilote ne lui dit pas exactement quelle température mesurer au dixième de degré. Il lui demande d’appliquer une allure : confort, éco, hors gel, arrêt, confort moins 1 degré ou confort moins 2 degrés selon les appareils.

Sur le terrain, cette nuance évite beaucoup de diagnostics faux. Si un salon est réglé à 20 °C sur le radiateur, l’ordre éco demande souvent un abaissement autour de 3 à 4 °C selon la logique du fabricant. Le radiateur ne devient pas un thermostat central. Il suit une consigne d’allure.

Le fil pilote et le délestage

Le fil pilote sert aussi au délestage. Si l’abonnement électrique est trop sollicité, un gestionnaire peut couper ou réduire certains radiateurs avant que le disjoncteur de branchement ne déclenche. Ce sujet rejoint les pannes décrites dans pourquoi mon électricité saute, surtout dans les logements tout électriques.

Les 6 ordres, en clair

Les 6 ordres servent à standardiser les demandes envoyées au radiateur. Le vocabulaire change parfois d’une notice à l’autre, mais la logique reste la même : le radiateur reçoit une consigne de fonctionnement, puis son électronique applique cette consigne.

L’ordre confort

L’ordre confort laisse le radiateur suivre la température réglée sur l’appareil. C’est l’allure normale quand la pièce est occupée.

L’ordre éco

L’ordre éco abaisse la température par rapport au réglage confort. Il sert la nuit, en journée d’absence ou dans une pièce peu utilisée. Il ne coupe pas forcément le radiateur : il réduit la consigne.

L’ordre hors gel

L’ordre hors gel maintient une température minimale pour éviter qu’un logement ou une pièce technique ne descende trop bas. C’est utile pendant une absence longue, pas pour une pièce de vie occupée.

L’ordre arrêt coupe la chauffe via la commande. Il ne remplace pas une coupure électrique au tableau avant intervention.

Les ordres confort moins 1 degré et confort moins 2 degrés permettent des abaissements fins. Ils sont utiles quand on veut réduire un peu sans tomber sur une consigne éco trop basse.

Couleurs des fils : utile, mais jamais suffisant

Les couleurs ne suffisent pas

Dans une installation récente, la phase est souvent rouge, marron ou noire, le neutre bleu, la terre vert-jaune, et le fil pilote noir. Mais sur une rénovation, les couleurs ne suffisent pas.

1 Fil pilote noir Fil pilote noir

Fil pilote

Le conducteur de commande se repère avant de raccorder l’alimentation

J’ai déjà vu des fils noirs utilisés comme phase permanente, des fils marron utilisés comme retour, et des conducteurs en attente sans repérage. Le bon réflexe n’est pas de deviner. C’est de couper, contrôler, repérer et comprendre où va chaque conducteur.

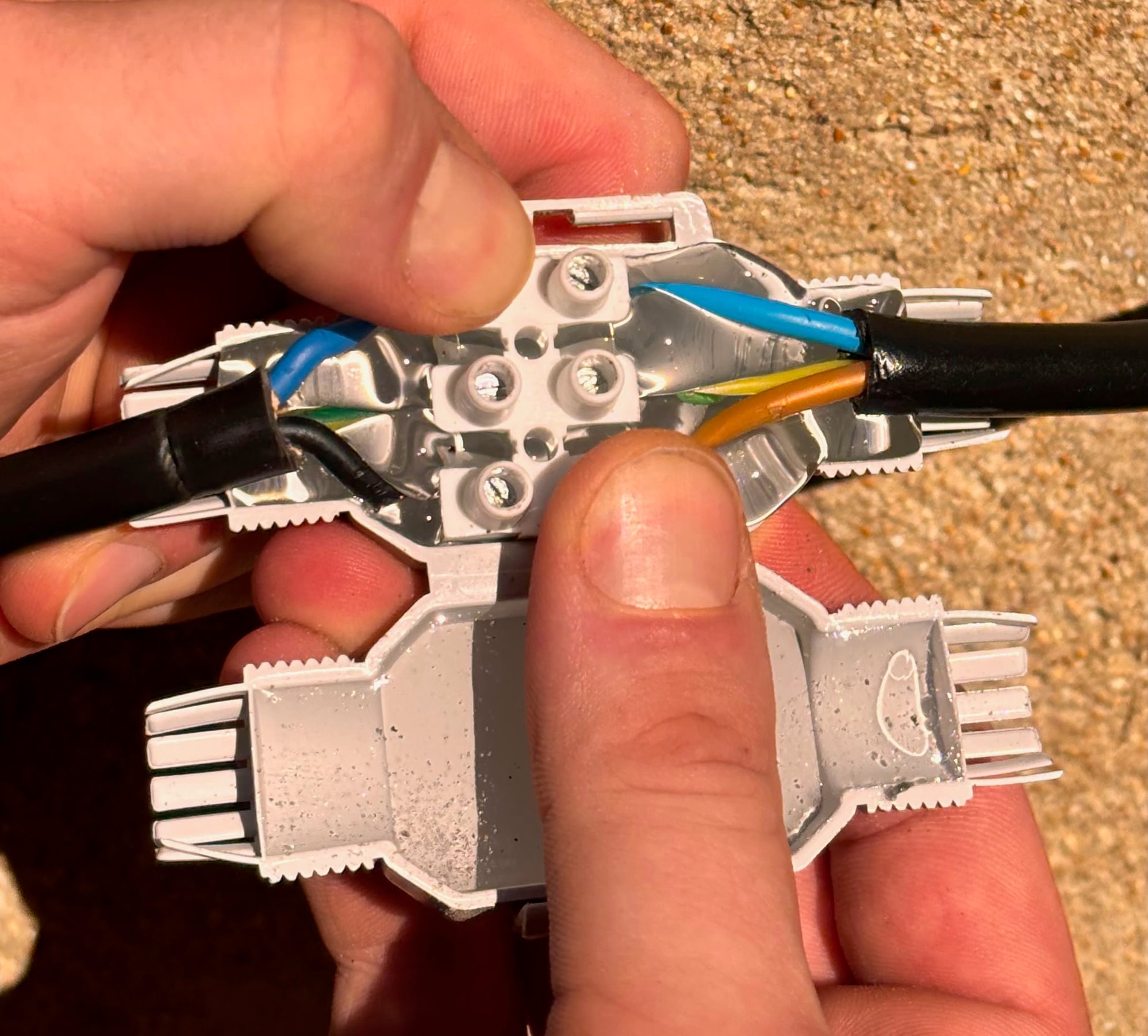

Le fil pilote dans la boîte

Le fil pilote est souvent seul dans le câble du radiateur. Il peut aussi arriver dans une boîte de sortie avec d’autres conducteurs de commande. Dans un logement où plusieurs radiateurs sont pilotés par zone, plusieurs fils pilotes peuvent se rejoindre au programmateur ou au tableau.

Le fil de terre, un point à part

Le fil de terre mérite un point à part. Beaucoup de radiateurs électriques modernes sont de classe II, reconnaissables au symbole double carré. Ils n’ont pas de borne de terre. Dans ce cas, le conducteur vert-jaune de l’installation doit être isolé dans la boîte, pas coupé ras, pas bricolé sur une vis, pas mélangé avec le fil pilote.

• Noir ne veut pas toujours dire fil pilote.
• Vert-jaune ne doit jamais servir de conducteur de commande.
• Bleu doit rester réservé au neutre sur une installation propre.
• Fil pilote inutilisé : il se met sur domino ou borne isolée, jamais en vrac.
• Radiateur classe II : pas de terre raccordée à l’appareil si aucune borne n’existe.

Branchement de base derrière le radiateur

La sortie de câble murale

Le raccordement le plus courant se fait dans une sortie de câble murale. On trouve l’arrivée du circuit chauffage côté installation, puis le câble souple du radiateur côté appareil.

Le principe simple

Le principe est simple : phase avec phase, neutre avec neutre, fil pilote avec fil pilote si une commande existe. Le conducteur de terre de l’installation reste disponible dans la boîte, mais il n’est pas branché sur un radiateur classe II sans borne de terre.

S’il n’y a pas de programmateur fil pilote, le conducteur pilote du radiateur peut rester isolé. Cela n’empêche pas le radiateur de fonctionner en manuel, avec son thermostat local. Il ne recevra simplement pas d’ordre centralisé.

L’erreur fréquente

L’erreur fréquente consiste à alimenter le fil pilote en permanence en pensant mieux commander le radiateur. Mauvaise idée. Selon le radiateur, vous pouvez obtenir un arrêt, un mode non voulu ou un comportement instable. Le fil pilote doit recevoir une consigne conforme, pas une improvisation.

“

Sur un fil pilote, la panne vient rarement d’un seul fil. Elle vient d’un circuit mal repéré, d’une zone mélangée ou d’une commande ajoutée sans reprendre le tableau.

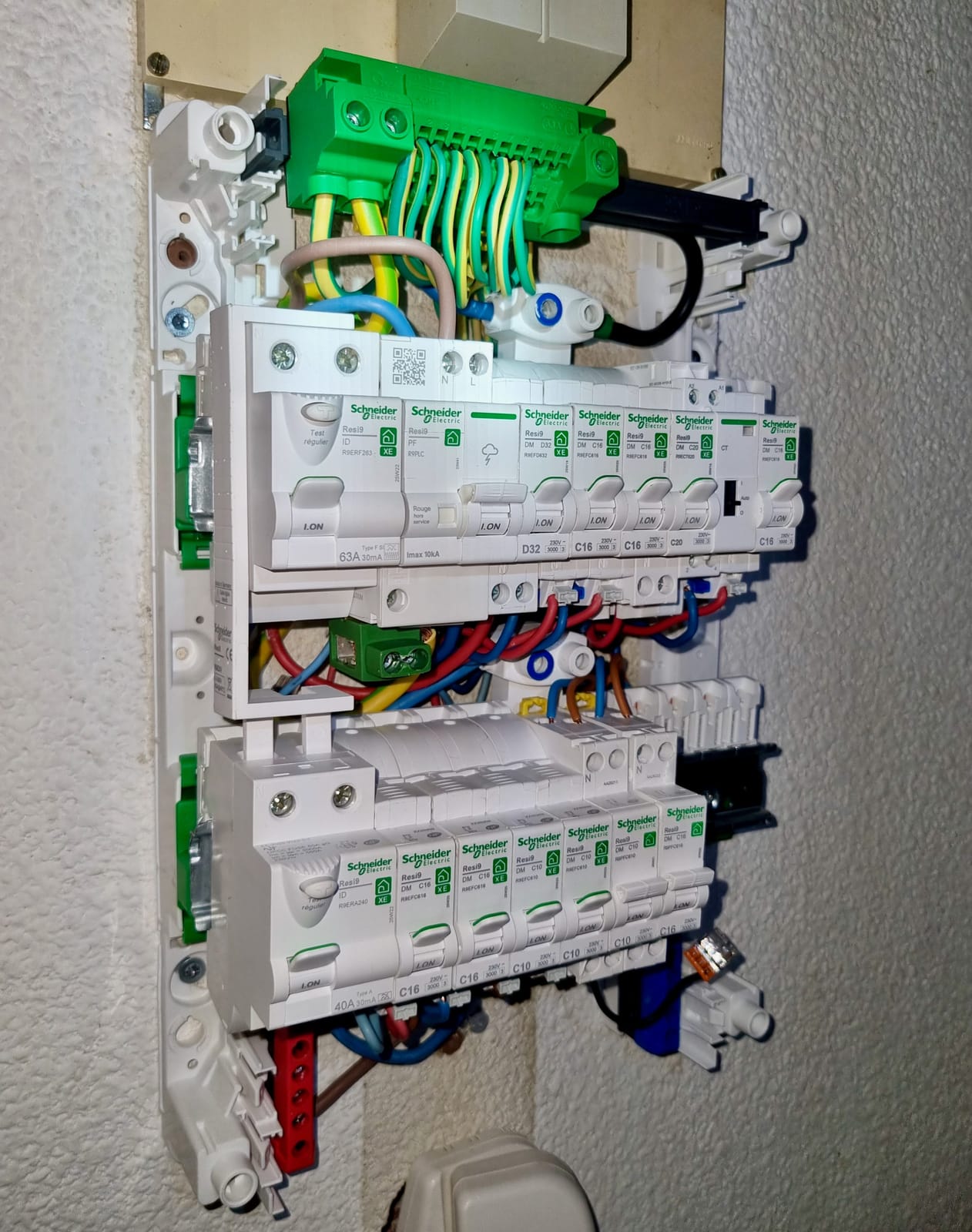

Côté tableau : le vrai point de départ

Le départ identifié

Un radiateur se voit au mur, mais son installation se comprend au tableau. Le départ doit être identifié : chauffage chambre, chauffage salon, zone nuit, zone jour, ou radiateur isolé.

La protection dépend de la puissance totale raccordée et de la section des conducteurs. Une ligne qui alimente un seul radiateur de chambre ne se traite pas comme une zone avec trois appareils dans un séjour.

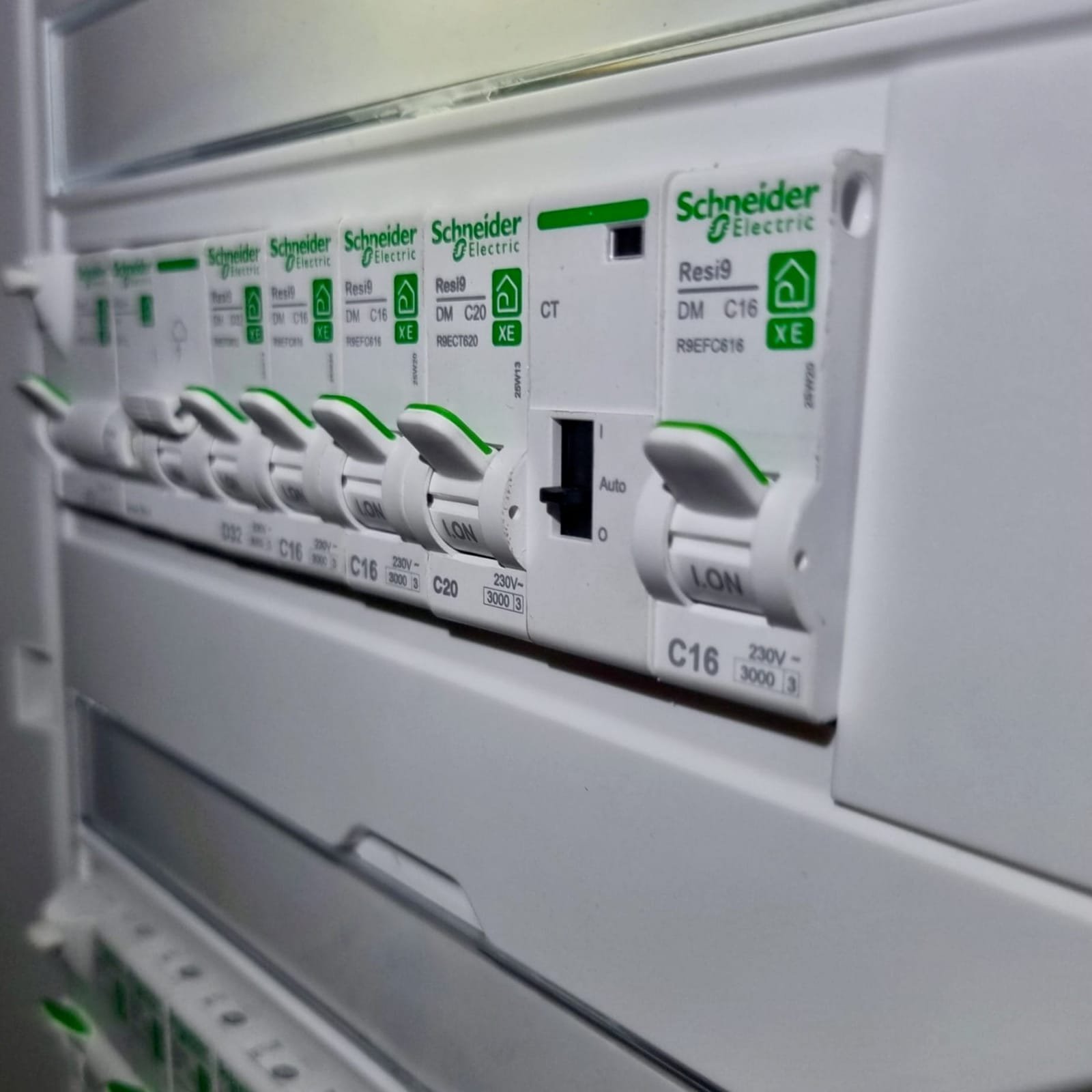

Un tableau lisible

Le tableau doit aussi rester lisible. Sur une rénovation, les chauffages électriques ont parfois été ajoutés au fil des années : un radiateur sur une ancienne prise, deux appareils sur une boîte, un fil pilote qui passe dans une gaine différente, un délesteur retiré mais pas vraiment supprimé. C’est là que les pannes deviennent longues.

Profiter du remplacement

Si vous remplacez plusieurs convecteurs par des radiateurs récents, profitez du chantier pour vérifier la répartition. Un logement tout électrique mal équilibré peut imposer un abonnement plus haut ou déclencher quand four, ballon et chauffage tournent ensemble.

Programmer une zone, pas seulement un appareil

Piloter par zone

Le fil pilote prend tout son sens quand plusieurs radiateurs sont pilotés par zone. Une zone nuit peut baisser le matin. Une zone jour peut rester en confort le soir. Une chambre d’ami peut rester en hors gel et repasser en confort avant occupation.

La zone et la vie réelle

Mais une zone doit correspondre à la vie réelle du logement. Grouper salon, bureau et chambre d’enfant sur le même ordre donne rarement un bon résultat. Tout le monde finit par remettre les radiateurs en manuel, et la programmation ne sert plus.

Les systèmes récents peuvent passer par un programmateur mural, un gestionnaire d’énergie, un délesteur ou une solution connectée. Les fabricants comme Legrand, Atlantic ou Delta Dore proposent des produits de pilotage chauffage, avec des logiques différentes : thermostat d’ambiance, gestionnaire, module fil pilote, application, zones, délestage.

Le choix selon le câblage

Le bon choix dépend moins de la marque que du câblage déjà présent. Si les fils pilotes reviennent tous au tableau, un gestionnaire central est logique. Si chaque radiateur est isolé avec une sortie de câble simple, un module local peut être plus réaliste, à condition de respecter le raccordement.

Fil pilote et thermostat connecté : attention au vocabulaire

Pas comme une chaudière

Un radiateur à fil pilote n’est pas toujours piloté comme une chaudière. Un thermostat classique ouvre ou ferme souvent un contact pour commander une chaudière ou un plancher chauffant. Un fil pilote envoie des ordres à un radiateur qui garde sa propre régulation.

Les achats ratés

Cette différence explique beaucoup d’achats ratés. Un thermostat connecté prévu pour chaudière n’est pas forcément adapté à un radiateur électrique fil pilote. À l’inverse, un module fil pilote ne remplacera pas toujours une vraie régulation pièce par pièce si les radiateurs sont mal placés ou si les sondes internes mesurent une mauvaise température.

Les radiateurs connectés récents peuvent aussi se piloter sans utiliser le fil pilote, via radio ou application. Ce n’est pas automatiquement mieux. C’est parfois plus simple dans un appartement déjà fini, mais plus dépendant de l’écosystème fabricant.

Une logique lisible

Pour une installation durable, je préfère une logique lisible : alimentation propre, fil pilote repéré, zones compréhensibles, modes testables sans passer vingt minutes dans une application.

• Radiateur compatible fil pilote : borne ou conducteur prévu par la notice.
• Module adapté : sortie fil pilote, pas simple contact sec de chaudière.
• Zone cohérente : pièces avec horaires proches.
• Mode manuel disponible : utile si la box ou l’application tombe.
• Repérage écrit : tableau et boîtes identifiés pour le prochain diagnostic.

Les pannes typiques après branchement

Chauffe sans suivre la programmation

La panne la plus courante est le radiateur qui chauffe mais ne suit pas la programmation. Dans ce cas, l’alimentation est souvent correcte, mais le fil pilote n’est pas raccordé, mal raccordé ou commandé par une mauvaise zone.

1 Connecteurs Wago Connecteurs Wago 2 Fils regroupés Fils regroupés

Conducteurs dans la boîte

Quand le radiateur chauffe sans suivre la programmation, le fil pilote est souvent absent ou mal raccordé dans une boîte comme celle-ci

1. 1 Connecteurs Wago
2. 2 Fils regroupés

1 Appareil mégohmmètre Appareil mégohmmètre 2 Pinces de mesure Pinces de mesure

Contrôle d’isolement

Quand le différentiel déclenche, le contrôle d’isolement distingue un défaut d’appareil d’un défaut de câblage

1. 1 Appareil mégohmmètre
2. 2 Pinces de mesure

Deuxième cas : le radiateur reste en arrêt ou dans un mode inattendu. Le fil pilote peut recevoir un ordre permanent, ou le programmateur peut être réglé sur une absence, un hors gel ou une dérogation.

Des zones regroupées

Troisième cas : plusieurs radiateurs changent de comportement ensemble alors qu’ils ne devraient pas. Cela arrive quand des fils pilotes de zones différentes ont été regroupés dans une boîte ou au tableau.

Le disjoncteur qui déclenche

Quatrième cas : le disjoncteur ou le différentiel déclenche. Là, on ne parle plus seulement de fil pilote. Il faut regarder l’alimentation, l’appareil, l’isolement, le serrage et la répartition des circuits. Un disjoncteur qui ne se réarme pas demande un diagnostic méthodique avant de remplacer le radiateur.

Peut-on laisser le fil pilote non branché ?

Oui, en fonctionnement manuel

Oui, si le radiateur fonctionne en manuel et qu’aucune programmation centralisée n’est prévue. Mais le fil pilote doit être isolé dans une borne ou un connecteur adapté. Il ne doit pas rester libre derrière le radiateur.

C’est fréquent lors d’un remplacement simple : ancien convecteur avec fil pilote, nouveau radiateur posé, programmateur absent ou abandonné. Le radiateur fonctionne alors avec ses boutons locaux.

Le risque de perdre une fonction

Le risque, c’est de perdre une fonction utile sans s’en rendre compte. Dans un appartement tout électrique, la programmation par zone peut réduire les consommations inutiles, surtout si l’isolation est moyenne et que les horaires sont réguliers.

Le fil pilote, solution sobre

L’ADEME rappelle l’intérêt de bien piloter son chauffage dans une démarche d’économie d’énergie. En pratique, le fil pilote est l’une des solutions les plus sobres quand le câblage existe déjà : pas de pile, pas de radio obligatoire, pas de cloud nécessaire pour envoyer une consigne locale.

Remplacer un vieux convecteur : les pièges

Le vrai travail est ailleurs

Le remplacement d’un vieux convecteur par un radiateur à inertie paraît mécanique. On dépose l’ancien, on pose le support, on raccorde le nouveau. Le vrai travail est souvent ailleurs.

Le piège de la terre

Premier piège : l’ancien appareil était peut-être de classe I avec terre, le nouveau de classe II sans borne de terre. Il ne faut pas chercher à inventer une connexion de terre sur l’appareil. Le conducteur vert-jaune de l’installation reste isolé dans la sortie de câble.

Deuxième piège : le fil pilote de l’ancien appareil n’était peut-être pas utilisé. Le voir dans la boîte ne prouve pas qu’il revient au tableau ou au programmateur. Il faut le tester et le suivre.

Le piège de la puissance

Troisième piège : la puissance change. Remplacer un 1000 W par un 2000 W dans une pièce froide peut sembler logique, mais le circuit doit suivre. Si plusieurs appareils partagent la ligne, il faut additionner les puissances.

Quatrième piège : la fixation. Un radiateur à inertie est plus lourd qu’un ancien convecteur léger. La partie électrique peut être correcte et la pose murale mauvaise. Sur placo, support creux ou doublage ancien, les chevilles comptent autant que le raccordement.

• Ne pas augmenter la puissance sans vérifier la ligne.
• Ne pas couper la terre même si le nouveau radiateur ne l’utilise pas.
• Ne pas supposer que le fil pilote arrive bien au programmateur.
• Ne pas mélanger plusieurs zones pour gagner du temps.
• Ne pas refermer sans test confort, éco et arrêt.

Méthode de test après raccordement

Vérifier qu’il obéit

Une fois le radiateur raccordé, le test ne consiste pas seulement à vérifier qu’il chauffe. Il faut vérifier qu’il obéit.

Commencer par le mode local

Commencez par le mode local. Mettez le radiateur en confort, montez la consigne, attendez la chauffe. Cela valide l’alimentation de base.

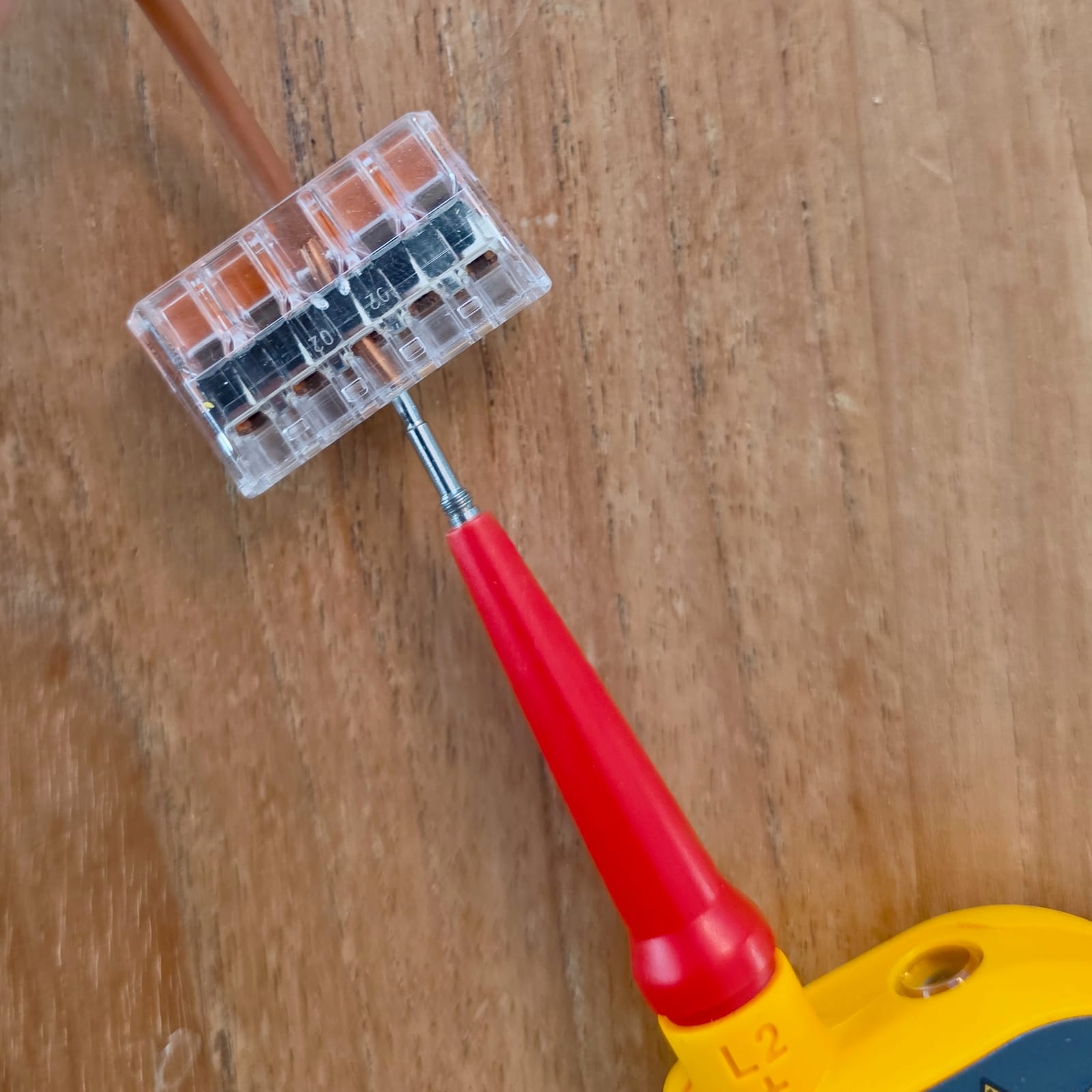

1 Trou de test Wago Trou de test Wago 2 Pointe de test Pointe de test

Test dans le Wago

Un conducteur raccordé dans un Wago se contrôle par le trou de test, sans démonter la connexion

1. 1 Trou de test Wago
2. 2 Pointe de test

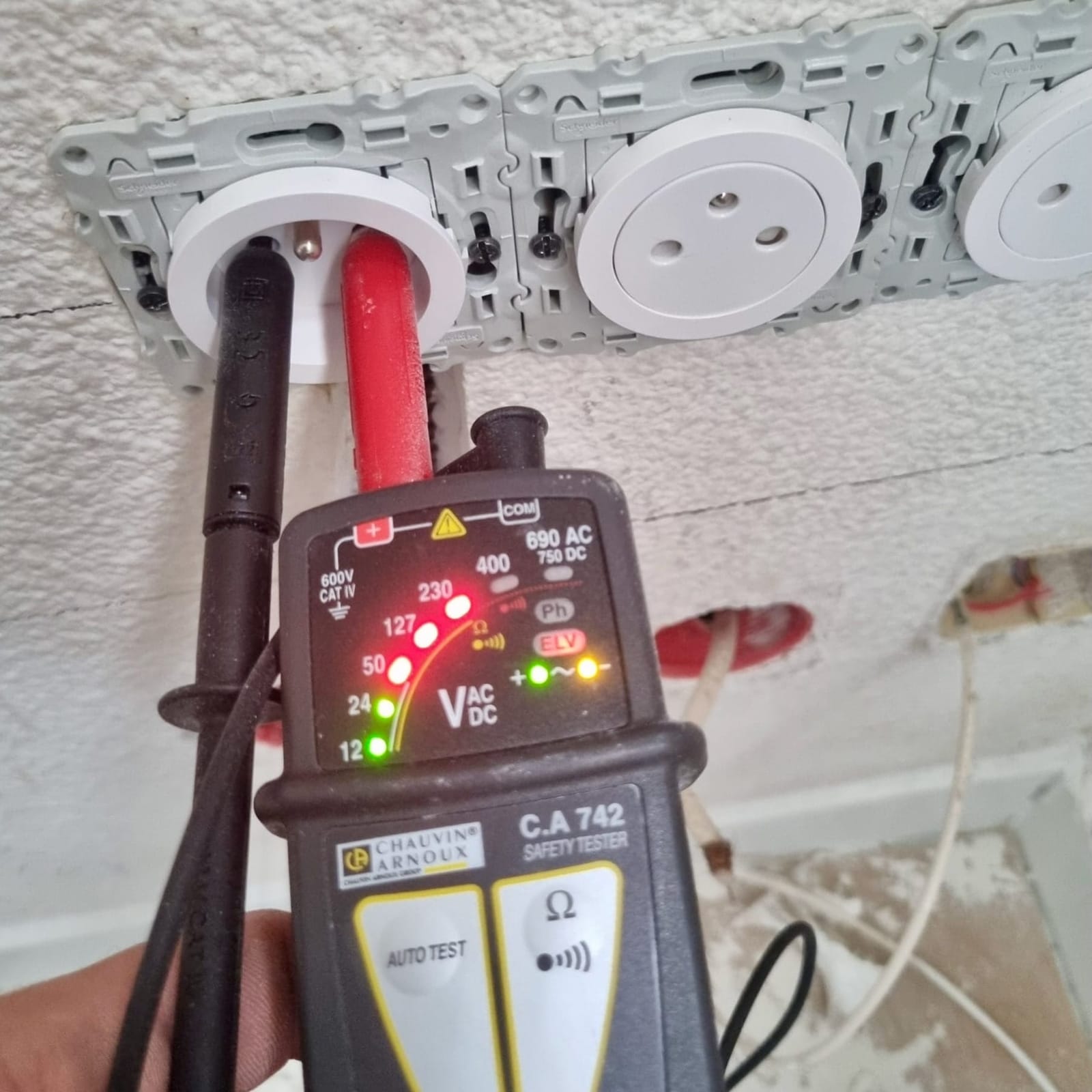

1 Écran 230 V Écran 230 V

VAT en test

L’écran du VAT confirme la présence ou l’absence de tension avant d’intervenir sur les conducteurs

Passez ensuite par la commande fil pilote. Envoyez un ordre éco, puis arrêt, puis confort. Selon le modèle, l’affichage change immédiatement ou après un court délai. La notice du radiateur dit souvent comment l’appareil signale l’ordre reçu.

Tester la zone complète

Testez aussi la zone complète. Si un radiateur de chambre réagit quand vous pilotez le salon, le câblage de zone est faux. Mieux vaut le voir maintenant que deux semaines plus tard, quand le client se plaint d’une pièce froide.

Verdict terrain

Un branchement radiateur fil pilote 6 ordres n’est pas compliqué quand le circuit est propre. Phase, neutre, pilote, terre isolée si classe II, test des modes, repérage au tableau. Rien de spectaculaire.

Ce qui complique le chantier, c’est l’existant : ancien convecteur remplacé sans notice, zones mélangées, tableau sans étiquettes, fil noir utilisé comme phase, programmateur retiré, ou radiateurs ajoutés sur des circuits trop chargés.

La bonne méthode tient en une phrase : on ne branche pas un fil pilote tant qu’on n’a pas compris le circuit chauffage entier. Derrière un radiateur, on raccorde. Au tableau, on décide si l’installation est cohérente.
