Boîte DCL obligatoire en rénovation : quoi poser

La mauvaise question, c’est : “Est-ce que le DCL est obligatoire partout ?”

Obligation NF C 15-100

En rénovation totale, chaque point lumineux doit être muni d’une boîte de connexion (DCL) capable de supporter au moins 25 kg pour un point de centre. Les conducteurs ne doivent pas rester accessibles ou supporter le poids du luminaire.

La bonne question, c’est : “Qu’est-ce que je touche exactement dans l’installation ?”

En neuf et en rénovation totale, le point lumineux se traite avec une boîte de connexion équipée d’un DCL quand c’est un point prévu pour recevoir un luminaire. En rénovation partielle, il existe des cas où la pose est impossible ou inadaptée. Mais ça ne donne pas le droit de laisser trois fils sortir d’un trou dans le plafond avec un domino qui pend.

Sur chantier, je vois surtout deux erreurs. La première : poser une suspension lourde sur un vieux trou de plafond sans vraie reprise mécanique. La deuxième : croire qu’un luminaire neuf rend automatiquement l’ancien point conforme. Le luminaire peut être beau, mais si la connexion reste accessible, si la terre n’est pas reprise, ou si le poids tire sur les conducteurs, le problème reste là.

Le rôle réel d’une boîte DCL

DCL signifie dispositif de connexion pour luminaire. Ce n’est pas une coquetterie de fabricant. C’est un système qui règle trois sujets en même temps : connexion électrique, protection des conducteurs et accrochage du luminaire.

Avant, on trouvait souvent trois fils qui sortaient du plafond : phase coupée, neutre, terre. Le luminaire était raccordé avec un domino, parfois avec un crochet indépendant, parfois avec rien de sérieux. Ça fonctionne tant que personne ne touche, tant que le luminaire est léger, tant que les fils ne cassent pas, tant que la connexion ne chauffe pas. Ce sont beaucoup de “tant que”.

La boîte DCL met la connexion dans un volume fermé. Elle donne une fiche de raccordement pour le luminaire. Elle permet aussi de remplacer une suspension sans refaire un raccordement en équilibre sur un escabeau. Sur un point de centre, elle doit surtout reprendre le poids. Promotelec rappelle qu’une boîte de connexion de plafond doit être conçue pour soutenir au moins 25 kg et être fixée à la structure du bâtiment.

Rénovation totale : le DCL devient le standard

Quand on refait l’installation électrique d’un logement, le raisonnement est simple : les circuits éclairage sont repris, les canalisations sont créées ou remplacées, les boîtes de terminaison sont accessibles au chantier. Dans ce cas, on pose des points lumineux propres avec boîtes adaptées.

Legrand résume la logique de la NF C 15-100 côté logement : séjour, chambre et cuisine avec point de centre équipé DCL ; autres pièces avec point de centre ou applique équipé DCL ; entrée extérieure avec point d’éclairage au-dessus de chaque accès ; salle de bain avec règles d’indice IP selon volume.

Dans une rénovation totale, l’argument “le plafond est ancien” ne suffit pas. Si le plafond est ouvert, si les doublages sont refaits, si les gaines sont passées, on traite le point correctement. C’est là que le DCL a du sens : le chantier est déjà en cours, la poussière est déjà là, et le surcoût est faible face au coût d’une reprise après peinture.

Le piège, c’est la rénovation qui avance par lots. Le plaquiste ferme, le peintre finit, puis quelqu’un se demande où accrocher le luminaire. À ce moment-là, poser une boîte DCL peut devenir pénible. Ce n’est pas une raison technique, c’est une erreur de séquence.

Rénovation partielle : les cas où l’on ne casse pas tout

Dans un logement ancien, on ne refait pas toujours l’électricité complète. Parfois on remplace une suspension, on ajoute un plafonnier, on change une applique, ou on reprend une pièce. Là, il faut raisonner au réel.

Un DCL peut être impossible ou inutilement destructeur si le support ne permet pas l’encastrement, si l’alimentation reste apparente sous moulure ou goulotte, si le luminaire possède son propre bornier fermé, ou si le système d’éclairage est un spot, une réglette ou un appareil avec connexion intégrée.

Ce n’est pas une dispense générale. C’est une dérogation de bon sens. La connexion doit rester protégée. Les conducteurs ne doivent pas porter le luminaire. Le raccordement doit rester accessible sans casser le plafond. Et la terre doit être présente quand le luminaire en a besoin.

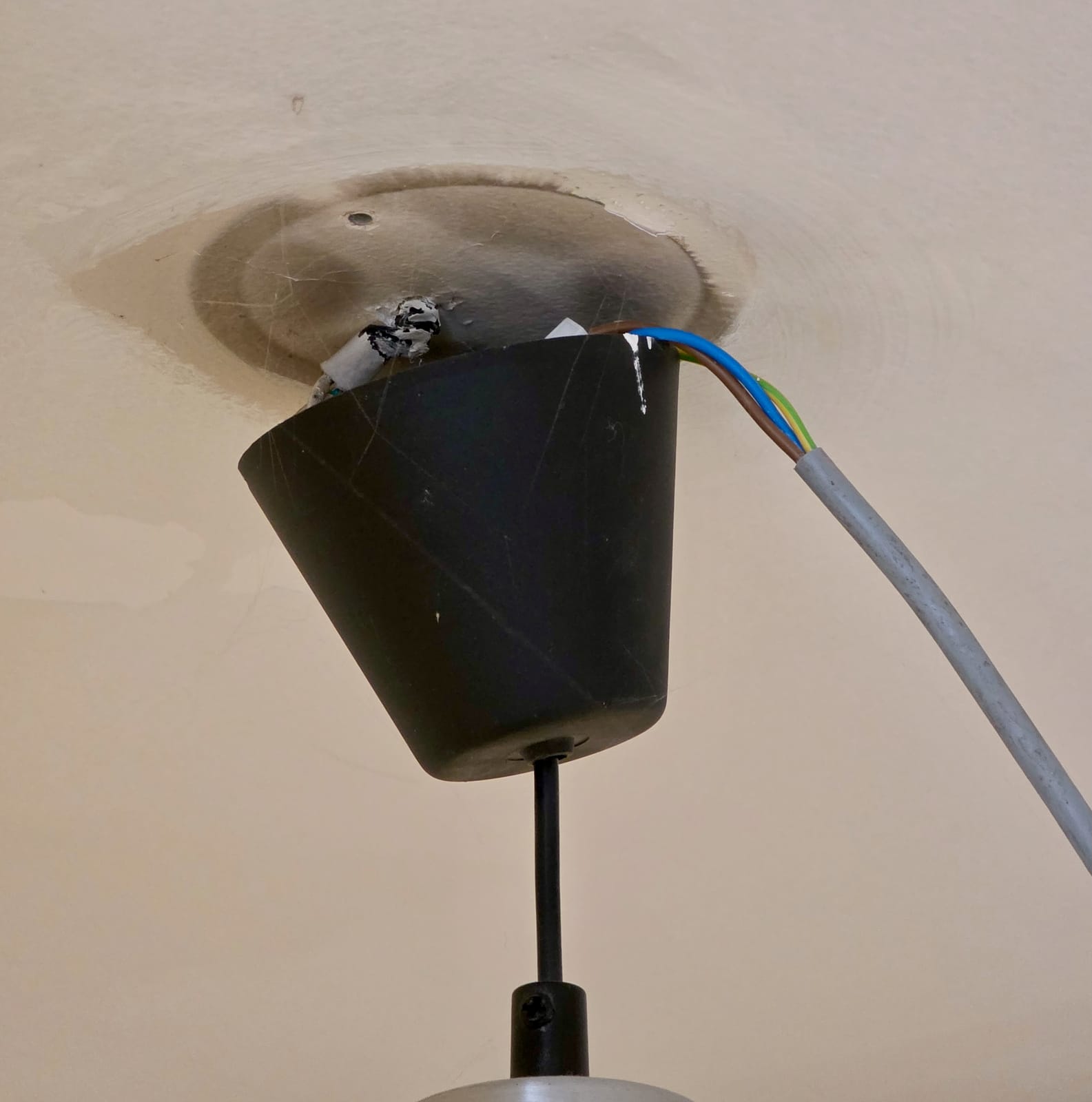

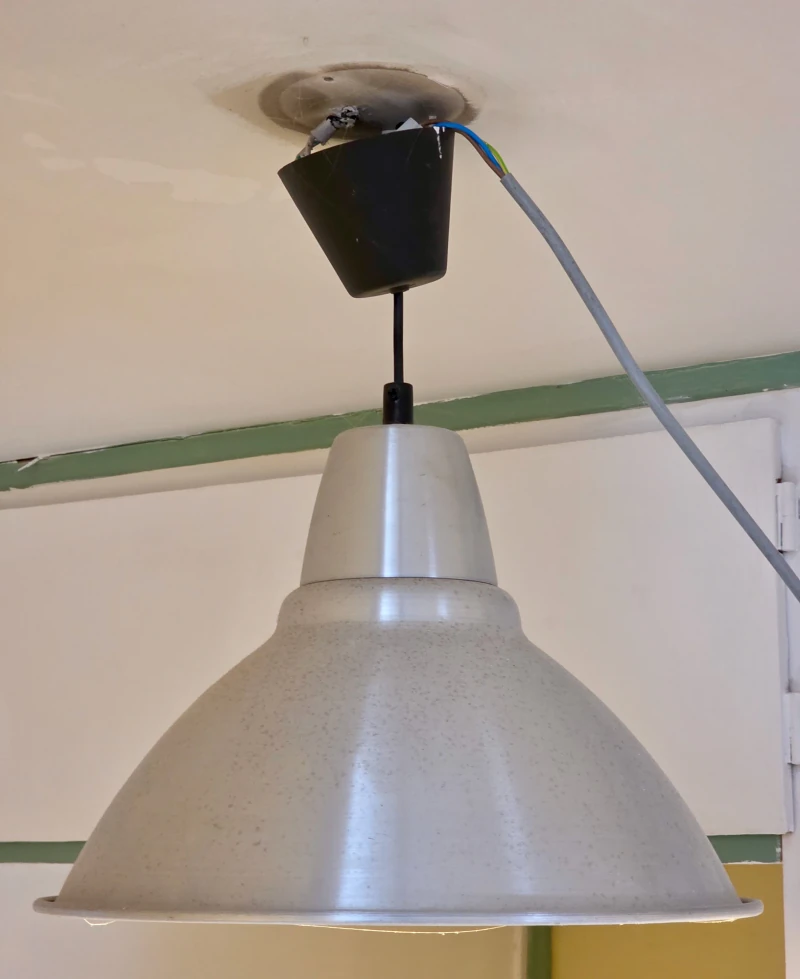

Les fils qui pendent : le vrai signal d’alerte

Quand je vois trois fils sortir d’un plafond, je ne conclus pas tout de suite que tout est dangereux. Je regarde d’abord la section, l’état de l’isolant, la présence de terre, la protection au tableau, la tenue du luminaire et le type de connexion.

Mais un fil qui pend reste rarement bon signe. Souvent, la suspension est tenue par le câble. Le domino est dans la rosace, parfois sans couvercle. La terre est coupée parce que “le luminaire n’en avait pas besoin”. Le crochet est vissé dans du plâtre ou dans une cheville molle. Ça tient jusqu’au jour où quelqu’un tire sur l’abat-jour ou remplace un lustre léger par une suspension métal.

La bonne reprise dépend du support. Dans du placo, on utilise une boîte de centre adaptée et reprise mécaniquement. Dans du béton, on peut poser une boîte de raccordement saillie discrète ou une patère de luminaire avec volume de connexion. Dans un plafond ancien en lattis ou plâtre, on évite de charger le matériau. On va chercher une solive, une poutre, ou on choisit un luminaire léger avec fixation indépendante.

“

Un luminaire ne doit jamais être tenu par ses fils. Le raccordement alimente, la fixation porte.

La charge de 25 kg : chiffre utile, pas permission de suspendre n’importe quoi

Le chiffre de 25 kg est souvent mal compris. Il ne veut pas dire que chaque plafond accepte 25 kg. Il veut dire que la boîte prévue pour un point de centre doit être conçue pour cette charge, à condition d’être posée correctement et reprise sur la structure.

Un DCL vissé dans une plaque de plâtre fatiguée ne porte pas 25 kg. Un crochet posé dans une cheville inadaptée non plus. Un vieux trou rebouché autour des fils encore moins.

Pour une suspension lourde, je regarde :

• le poids réel du luminaire avec verrerie, abat-jour et accessoires
• le support : béton, bois, placo, faux plafond démontable ou ancien plâtre
• la fixation : tige filetée, chevillage adapté, reprise sur solive ou structure
• le volume de connexion : boîte fermée, bornier du luminaire, absence de fils écrasés
• la maintenance : pouvoir déposer le luminaire sans arracher la connexion

Si le luminaire dépasse quelques kilos et que le support est douteux, je sépare l’alimentation et la fixation. La boîte raccorde. Une fixation dédiée porte. C’est plus propre et plus durable.

Spots, rails et réglettes : pourquoi le DCL n’est pas toujours la bonne pièce

Le DCL est pensé pour un luminaire raccordé comme point de centre ou applique. Les spots encastrés et les réglettes ont souvent leur propre mode de raccordement. Un spot LED peut demander un driver, un volume de ventilation, un connecteur spécifique, une boîte accessible, ou une distance avec l’isolant.

Dans un faux plafond, je préfère une logique simple : alimentation dans une boîte accessible, dérivations propres, connecteurs adaptés, drivers accessibles si remplaçables, et repérage du circuit. Poser un DCL caché au-dessus d’un spot n’apporte rien si personne ne peut y accéder.

Les rails de spots posent un autre sujet. Le rail peut intégrer sa connexion dans une embase. Si cette embase ferme correctement les conducteurs et si la fixation porte le rail, le DCL n’est pas forcément la pièce utile. En revanche, raccorder le rail sur des fils sortant du plafond, avec un sucre coincé derrière une platine, reste une mauvaise pose.

La règle terrain : si le luminaire a un bornier fermé prévu par le fabricant, on l’utilise. Si la canalisation arrive en encastré sans volume de connexion propre, on crée ce volume. Si le luminaire ne sait pas porter la connexion, on ne force pas.

Salle de bain : le cas où l’approximation coûte cher

Dans une salle de bain, le point lumineux ne se traite pas comme dans une chambre. Il faut regarder les volumes, l’indice de protection du luminaire, la position par rapport à la douche ou à la baignoire, et l’état de la liaison équipotentielle si la pièce est ancienne.

Legrand indique qu’en volume 2, un point d’éclairage équipé DCL doit être soit connecté et recouvert par un luminaire adapté, soit laissé en attente avec un obturateur donnant au minimum l’IPX4. En volume 0, c’est interdit.

En clair : un DCL nu au-dessus d’une baignoire n’est pas une pose acceptable. Une douille de chantier laissée pendant des années dans une salle d’eau non plus. On met un luminaire adapté au volume, on ferme la connexion, et on évite les bricolages au-dessus des zones humides.

Douille de chantier : acceptable temporairement, mauvaise solution définitive

Promotelec rappelle qu’une douille peut être utilisée dans certains cas, notamment en attente de l’éclairage définitif, avec une coiffe réglementaire et une conformité à la norme de douille concernée. C’est utile pendant un chantier pour tester le circuit et livrer une pièce éclairée.

Mais une douille de chantier qui reste trois ans au plafond n’est pas un projet d’éclairage. C’est une attente devenue permanente. Elle ne règle ni l’esthétique, ni parfois la tenue mécanique, ni la protection contre la poussière ou l’humidité selon la pièce.

Je l’accepte pendant les travaux. Je la refuse comme finition quand on vient de refaire une pièce. Si le client ne connaît pas encore son luminaire, on met au moins un point en attente propre : boîte, obturateur, fils protégés, commande testée.

Ancien logement : faut-il tout reprendre ?

Non, pas à chaque changement de luminaire. Un logement ancien n’est pas automatiquement à refaire parce qu’il n’a pas de DCL partout. Mais il faut savoir où s’arrêter.

Je conseille de reprendre le point lumineux si :

• aucune terre n'arrive au point et le luminaire prévu est de classe I
• l'isolant des fils est cassant, noirci ou trop court
• la connexion reste accessible dans une rosace ouverte
• le luminaire est lourd et l'ancien crochet ne porte pas correctement
• le plafond a été percé plusieurs fois autour du même point
• la salle de bain contient un point sans indice IP cohérent

À l’inverse, si une applique possède un bornier fermé, que la terre est traitée correctement, que la fixation est solide et que le circuit est protégé, casser le mur pour poser un DCL peut être excessif. Le métier consiste aussi à ne pas ouvrir inutilement.

Combien ça coûte de reprendre un point lumineux

Le prix dépend surtout de l’accès. Poser une boîte DCL dans un plafond placo accessible peut être rapide. Reprendre un point dans un plafond béton fini, avec saignée, rebouchage et peinture, change complètement le budget.

Pour donner des ordres de grandeur terrain :

Si vous rénovez une pièce, le bon moment pour traiter les points lumineux est avant peinture. Après, on choisit souvent une solution moins invasive, pas toujours la meilleure techniquement.

Méthode de contrôle avant de poser

Avant d’installer ou remplacer un luminaire, je suis toujours la même séquence.

Verdict terrain

La boîte DCL est obligatoire quand on crée ou reprend proprement un point lumineux dans une installation neuve ou une rénovation totale. En rénovation partielle, elle n’est pas toujours possible ni toujours pertinente, mais la sécurité qu’elle apporte doit être obtenue autrement : connexion fermée, luminaire porté par une vraie fixation, conducteurs protégés, terre traitée.

La phrase à retenir : on ne pose pas un DCL pour cocher une case, on reprend un point lumineux pour qu’il tienne, qu’il se raccorde proprement et qu’il puisse être maintenu sans bricolage.
