Scie cloche diamètre spot encastrable : le bon choix

Le bon diamètre de scie cloche pour un spot encastrable n’est pas celui que l’on devine en regardant la face visible.

Il faut lire le diamètre d’encastrement, parfois appelé diamètre de perçage, cut-out ou diamètre de réservation. C’est lui qui décide de la scie cloche. La collerette extérieure, elle, sert surtout à cacher le bord du trou.

En rénovation, l’erreur classique consiste à acheter une scie cloche de 68 mm parce que c’est courant, puis découvrir que le spot demandé réclame 75 mm. Ou l’inverse : agrandir un ancien trou à 80 mm et se retrouver avec un spot de 68 mm qui ne serre plus rien. Un trou de plafond ne se rétrécit pas. C’est pour ça qu’on mesure avant.

Ne mesurez pas la collerette

Un spot a deux diamètres.

Le diamètre visible est la partie décorative. C’est ce que vous voyez une fois le spot posé. Il peut faire 82 mm, 90 mm ou 100 mm.

Le diamètre d’encastrement est la partie qui rentre dans le trou. C’est celui qui intéresse la scie cloche.

Sur les fiches produits, cherchez les mots : perçage, encastrement, découpe, cut-out, hole size. Si la fiche indique “Ø extérieur 85 mm, perçage 68 mm”, la scie cloche est 68 mm.

Legrand liste par exemple des luminaires avec un perçage 68 mm et un diamètre extérieur 80 mm. C’est exactement le piège.

Tableau des diamètres courants

Il n’existe pas un diamètre universel.

68 mm est très fréquent, surtout sur les spots GU10 et beaucoup de petits spots LED. Mais les fabricants utilisent aussi 55, 60, 65, 70, 75, 80, 85, 90, 95 et 110 mm selon puissance, indice IP, driver, profondeur et design.

Distock rappelle que 68 mm reste une dimension standard fréquente, mais que beaucoup de spots LED demandent 75 mm, 90 mm ou une autre cote. Ledspot Planet classe aussi ses produits par diamètre de perçage, avec des familles larges selon les ouvertures.

La règle terrain : le spot impose la scie cloche, jamais l’inverse.

Avant de percer : regarder dans le plafond

Un faux plafond cache rarement du vide propre.

Il peut y avoir une fourrure métallique, une suspente, une gaine, un câble, de la laine de verre, un ancien trou, une boîte de dérivation ou une poutre. La scie cloche ne pardonne pas : elle coupe rond et vite.

Bâtir Moins Cher insiste sur un point juste : il faut éviter de percer à l’endroit d’une fourrure. Une fourrure coupée ou entamée crée une finition pénible et parfois un plafond fragilisé localement.

Si vous tombez sur une fourrure, ne décalez pas le spot de 2 cm au hasard. Reprenez l’alignement complet de la ligne.

Le placo se coupe, il ne se massacre pas

Pour du BA13, une scie cloche standard suffit. Une couronne carbure ou bimétal coupe proprement, mais elle doit être adaptée au support.

Le bon geste : vitesse modérée, perceuse tenue droite, pression régulière. Trop vite, la poussière chauffe et la coupe s’arrache. Trop fort, le foret pilote traverse brutalement et peut accrocher ce qui se trouve derrière.

• Scie cloche propre : dents non émoussées, diamètre lisible.
• Foret pilote centré : sinon la coupe ovalise.
• Récupération poussière : bol de perçage ou aspiration si logement occupé.
• Perceuse droite : un trou incliné gêne la collerette.
• Arrêt dès la traversée : ne pas continuer dans l'isolant ou une gaine.

Sur un plafond peint, mettez du ruban de masquage autour du futur trou si la peinture s’écaille facilement. Ce n’est pas magique, mais cela limite les petites arrêtes arrachées.

Ancien trou : ne pas agrandir n’importe comment

Remplacer un vieux spot est plus délicat qu’une pose neuve.

Si l’ancien trou est en 68 mm et le nouveau spot demande 75 mm, il faut agrandir en restant centré. Une scie cloche a besoin d’un centre. Sans matière au milieu, le foret pilote danse.

Il existe des guides de centrage, ou une méthode simple avec une chute de bois percée au bon diamètre et maintenue contre le plafond. Le but est d’éviter un trou ovale.

Si le trou existant est trop grand, trois solutions existent : spot de rénovation avec large collerette, bague d’adaptation, ou reprise de plafond. La bague sauve un plafond technique, mais ce n’est pas toujours beau dans un séjour.

Un spot qui tient par miracle au premier montage finira souvent de travers.

Profondeur : le diamètre ne suffit pas

Un spot peut rentrer en diamètre et bloquer en profondeur.

Il faut compter la hauteur du corps, les ressorts, le connecteur, le driver éventuel et le rayon de courbure des fils. Dans un faux plafond bas, le spot extra-plat peut être obligatoire.

Distock donne des repères de profondeur : certains faux plafonds offrent 10 à 15 cm, tandis que les plafonds minces imposent des modèles low-profile. En vrai chantier, je mesure plutôt que de croire la moyenne.

Ne poussez pas un driver dans l’isolant en vous disant que ça passera. La chaleur réduit la durée de vie et peut créer des pannes intermittentes.

Isolant, chaleur et cloche de protection

Même en LED, un spot chauffe.

Moins qu’un halogène, mais assez pour mériter un volume d’air ou une protection adaptée. Dans un plafond isolé, l’isolant peut appuyer sur le spot et son alimentation. Le problème n’est pas seulement l’incendie spectaculaire. C’est aussi la durée de vie : driver qui lâche, LED qui clignote, ressorts difficiles à extraire.

Bâtir Moins Cher recommande de vérifier le type d’isolant et de prévoir une protection de spot, même avec des LED recouvrables, pour améliorer la durée de vie.

La cloche de protection doit être compatible avec le spot, l’isolant et la profondeur. Une cloche trop petite enferme la chaleur. Une cloche mal posée ne protège rien.

Salle de bain : diamètre, IP et TBTS

En salle de bain, le trou de 68 mm n’est pas le sujet principal. Il faut regarder le volume, l’indice IP, la tension, le transformateur éventuel et le cheminement des conducteurs. Promotelec rappelle qu’en très basse tension de sécurité, le circuit doit avoir une isolation double ou renforcée Obligation NF C 15-100 vis-à-vis des circuits basse tension, avec des conduits distincts.

L’INRS rappelle aussi la logique de protection contre les contacts directs et l’usage de la très basse tension dans les environnements à influence particulière.

Si le driver est en volume interdit ou posé sous isolant humide, le beau trou rond ne sauvera pas l’installation.

Pour une douche, je préfère valider le matériel avant de tracer les points. Une fois le carrelage, le plafond et la peinture terminés, corriger coûte trop cher.

Combien de spots sur un circuit

Le diamètre de perçage n’empêche pas de regarder le circuit.

Un circuit éclairage en logement est souvent câblé en 1,5 mm² et protégé par un disjoncteur adapté. Les guides pratiques retiennent souvent 8 points lumineux maximum par circuit. Bâtir Moins Cher rappelle aussi la règle pratique selon laquelle un point lumineux avec spots peut être compté à 300 VA.

Dans une pièce avec 12 spots, il faut donc réfléchir au découpage des circuits, aux commandes, aux variateurs et au confort. Ce n’est pas parce que chaque spot consomme 5 W que la conception n’existe plus.

Le plan de perçage doit suivre l’usage : plan de travail, passage, miroir, table, circulation. Une grille parfaite sur plan peut éclairer les épaules et laisser le plan utile dans l’ombre.

Les erreurs que je vois en reprise

La plus courante : trou trop grand. Le spot tient au début, puis descend d’un côté. On voit une ombre autour de la collerette.

Deuxième erreur : spot coincé dans la laine de verre. Il clignote au bout de quelques mois, surtout avec un variateur.

Troisième erreur : perçage sur fourrure. Le spot ne rentre pas, on tord les ressorts, on agrandit à la pince, et la finition est perdue.

• Percer avant achat : vous imposez un diamètre au lieu de choisir un spot adapté.
• Agrandir à la râpe : le trou devient ovale et la collerette plaque mal.
• Oublier le driver : le spot rentre, pas l'alimentation.
• Percer trop près d'un mur : faisceau écrasé, ombre dure, rendu mauvais.
• Mélanger les températures : 2700 K et 4000 K dans la même ligne se voient immédiatement.

Une ligne de spots propre tient à trois choses : bon diamètre, bon alignement, bon matériel.

Ma méthode sur chantier

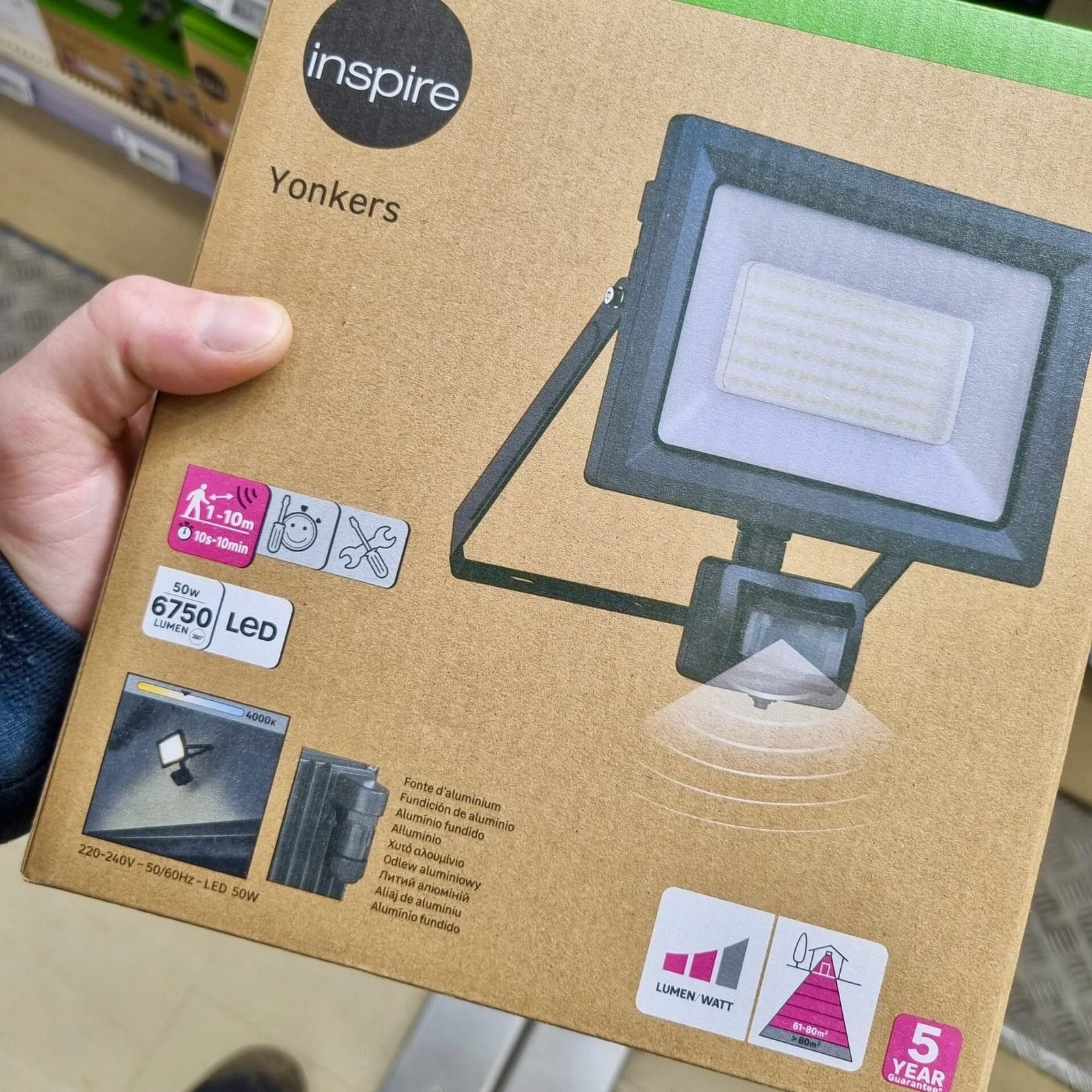

Je commence par poser tous les spots et accessoires sur une table.

Je lis les fiches. Je mesure un spot au pied à coulisse si la boîte est douteuse. Je repère les drivers. Je vérifie la profondeur avec une chute ou une petite ouverture. Ensuite seulement je trace.

Pour une ligne de spots, je perce le premier, je présente le spot sans raccorder, je valide le maintien, puis je continue. Si le premier trou révèle une fourrure ou une profondeur insuffisante, je peux encore corriger le plan avant de massacrer huit ouvertures.

“

La scie cloche ne décide rien. Elle exécute une cote. La décision se prend sur la fiche du spot et dans le faux plafond.

Sur un chantier habité, j’utilise une aspiration ou un bol de perçage. La poussière de placo se glisse partout. Dix trous sans protection, et la pièce entière blanchit.

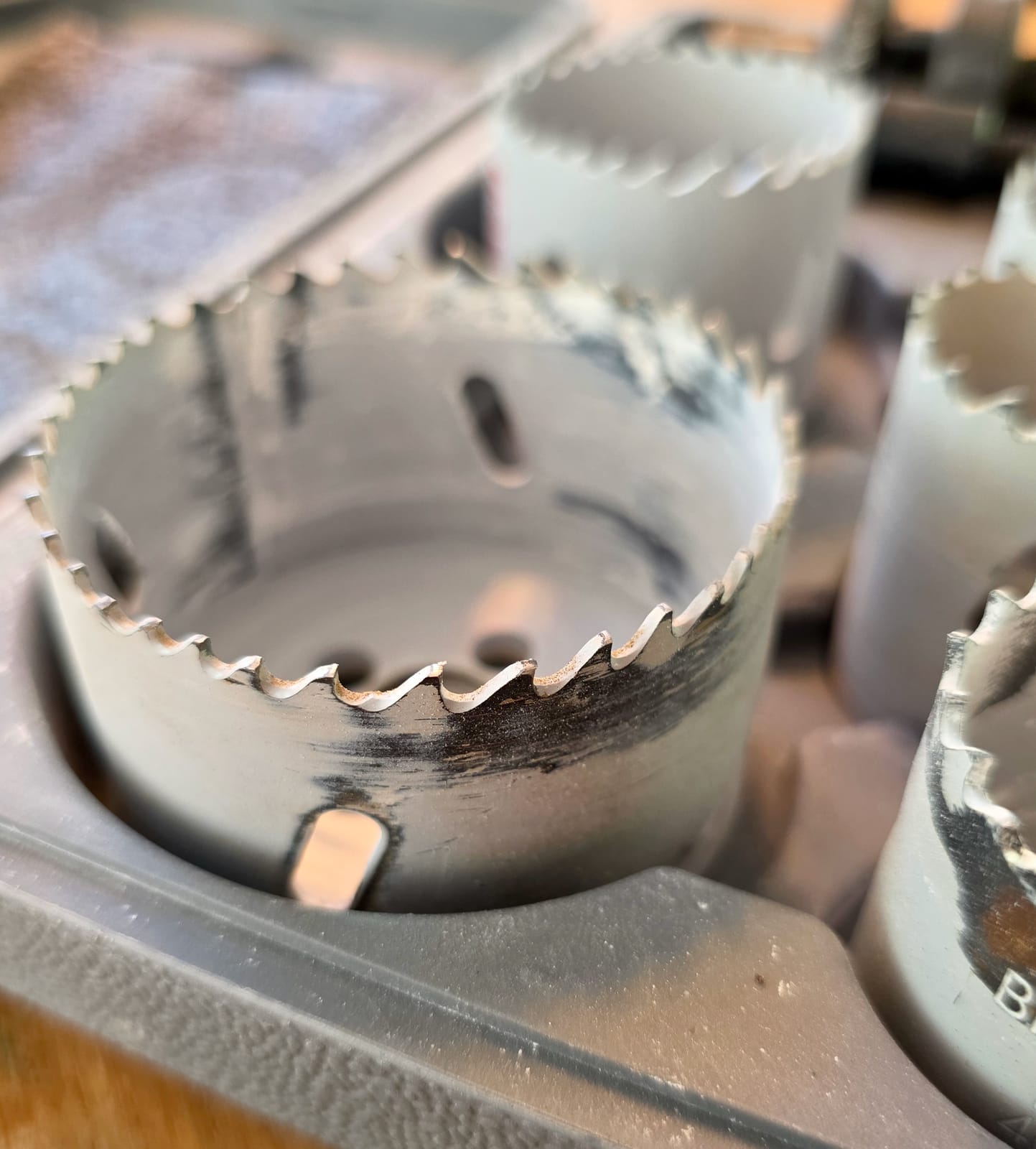

Quelle scie cloche acheter

Pour du placo, inutile de sortir une couronne béton.

Une scie cloche propre en acier ou bimétal suffit pour quelques spots. Si vous percez beaucoup, une couronne de meilleure qualité évite les trous brûlés et les dents qui s’émoussent au troisième plafond.

Le diamètre doit être lisible sur l’outil. Une vieille scie cloche sans marquage, récupérée dans une caisse, finit souvent par faire perdre plus de temps qu’elle n’en gagne. Mesurez-la au pied à coulisse si vous avez un doute.

Pour un seul plafond de maison, j’achète la scie cloche au diamètre exact des spots retenus. Pour une rénovation où les spots ne sont pas encore choisis, je n’achète rien avant d’avoir la référence.

La scie cloche réglable peut dépanner sur un diamètre exotique, mais elle demande plus d’attention. Elle vibre, elle projette, et elle fait moins propre qu’une couronne fixe si elle est mal tenue. Dans une pièce terminée, je préfère une couronne fixe et un perçage aspiré.

Tolérances : quand 1 ou 2 mm comptent

Certains spots acceptent une plage de perçage, par exemple 68 à 72 mm. D’autres demandent une cote stricte.

La tolérance dépend des ressorts et de la largeur de collerette. Un spot avec ressorts puissants peut accepter un bord imparfait. Un spot extra-plat avec petites pattes a besoin d’un trou plus précis.

Si le fabricant indique 75 mm, ne percez pas à 80 mm en pensant gagner de la marge. Vous perdez de l’appui. Si le trou est trop serré, n’écrasez pas le spot au marteau : reprenez doucement au papier abrasif ou à la râpe fine, en gardant le rond.

La bonne finition se voit quand la collerette plaque partout, sans jour, sans ondulation du placo et sans ressort visible.
