Norme électrique piscine : volumes et protections

Installer une piscine ne se limite pas au terrassement, au liner ou au local technique. Dès qu’un projecteur, une pompe, un coffret, un volet, un robot ou une prise extérieure entre dans le projet, la question de l’électricité devient centrale.

Et près d’un bassin, l’erreur ne pardonne pas.

La norme électrique d’une piscine repose principalement sur la NF C 15-100, et plus précisément sur les règles applicables aux piscines et autres bassins. Elle définit des volumes de sécurité, des protections différentielles, des degrés d’étanchéité et des obligations de mise à la terre.

Voici les 10 choses à savoir pour comprendre les bases avant de faire intervenir un professionnel.

La norme de référence est la NF C 15-100

En France, l’installation électrique d’une piscine doit respecter la NF C 15-100. Obligation NF C 15-100

Cette norme encadre les installations basse tension dans les bâtiments d’habitation et les espaces extérieurs privés. Pour les piscines, elle prévoit des règles spécifiques, car l’eau réduit fortement la résistance électrique du corps humain.

Autrement dit, un défaut électrique qui serait déjà dangereux dans une maison devient encore plus critique autour d’un bassin.

La partie à retenir est la NF C 15-100-7-702, consacrée aux piscines et autres bassins.

Elle concerne notamment :

• les piscines enterrées ;
• les piscines semi-enterrées ;
• les piscines hors-sol équipées électriquement ;
• les spas fixes ;
• les pédiluves ;
• certains bassins assimilés.

Même une petite piscine peut donc être concernée si elle reçoit une pompe, un éclairage, un coffret ou un appareil électrique fixe.

La piscine est divisée en volumes de sécurité

La norme ne raisonne pas seulement en mètres de câble ou en puissance électrique. Elle divise l’espace autour de la piscine en volumes.

Ces volumes servent à déterminer ce qui est autorisé ou interdit selon la proximité avec l’eau.

On distingue principalement :

• le volume 0 ;
• le volume 1 ;
• le volume 2 ;
• les zones hors volume.

Plus un équipement est proche de l’eau, plus les exigences sont strictes.

Le principe est simple : dans le bassin et à proximité immédiate, seuls des matériels très spécifiques, conçus pour la piscine, peuvent être installés.

Le volume 0 correspond à l’intérieur du bassin

Le volume 0 correspond à l’intérieur de la piscine.

Il comprend l’eau, les parois, le fond du bassin et les parties accessibles depuis l’eau. C’est la zone la plus sensible.

Dans ce volume, les équipements électriques doivent être spécifiquement conçus pour fonctionner sous l’eau.

En pratique, cela concerne surtout certains projecteurs immergés ou équipements intégrés au bassin.

Ils doivent être alimentés en très basse tension de sécurité, appelée TBTS.

La valeur généralement retenue est :

• 12 V maximum en courant alternatif ;
• 30 V maximum en courant continu.

Aucun équipement classique en 230 V ne doit être placé dans le volume 0.

Le volume 1 impose aussi des règles très strictes

Le volume 1 entoure directement le bassin.

Il s’étend notamment au-dessus et autour de la piscine. C’est une zone où les personnes peuvent être mouillées, pieds nus, et en contact direct avec l’environnement du bassin.

Dans ce volume, les équipements doivent rester très limités.

Les matériels admis doivent être adaptés à l’usage piscine et alimentés en TBTS. Les appareils doivent aussi présenter un niveau d’étanchéité compatible avec les projections ou l’immersion selon leur emplacement.

C’est typiquement le cas de certains éclairages ou matériels spécifiques prévus par le fabricant pour un usage près d’un bassin.

Un appareil domestique standard ne doit pas être installé dans cette zone.

Le volume 2 reste une zone à surveiller

Le volume 2 se situe au-delà du volume 1.

Il reste proche du bassin, donc soumis à des règles particulières. On y trouve parfois des luminaires extérieurs, des prises spécialisées, des commandes, des coffrets ou des équipements liés à la piscine.

Mais tout n’est pas permis.

Les matériels doivent être adaptés à l’environnement humide et aux projections d’eau. Selon les cas, la protection peut reposer sur la TBTS, un dispositif différentiel 30 mA, une séparation électrique individuelle ou du matériel de classe II.

Le volume 2 n’est donc pas une zone libre.

Il faut toujours vérifier :

• la nature de l’équipement ;
• son indice de protection ;
• sa classe électrique ;
• son mode d’alimentation ;
• sa distance réelle par rapport au bassin.

Le différentiel 30 mA est indispensable

Les circuits électriques d’une piscine doivent être protégés par un dispositif différentiel haute sensibilité de 30 mA Obligation NF C 15-100-7-702 .

Ce dispositif coupe l’alimentation lorsqu’il détecte une fuite de courant.

Il ne remplace pas la mise à la terre, la liaison équipotentielle ou le choix d’un matériel adapté. Il fait partie d’un ensemble de protections.

Pour une piscine, on retrouve généralement un tableau ou coffret électrique dédié.

Ce coffret peut piloter :

• la pompe de filtration ;
• l’éclairage ;
• l’électrolyseur au sel ;
• le surpresseur ;
• la pompe à chaleur ;
• le volet immergé ou hors-sol ;
• la nage à contre-courant ;
• les automatismes.

Chaque circuit doit être protégé correctement selon sa puissance, son usage et son environnement.

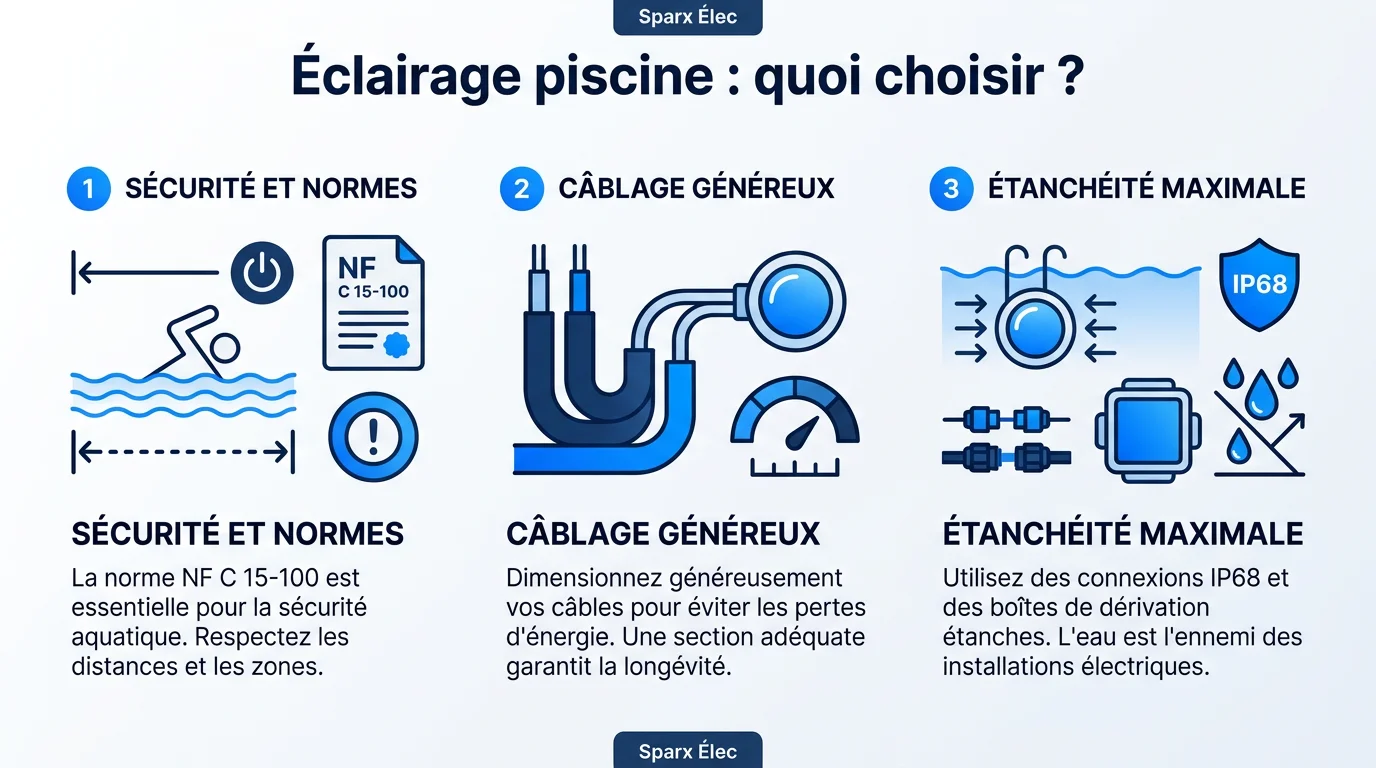

L’éclairage de piscine doit être choisi avec soin

L’éclairage est l’un des équipements électriques les plus courants dans une piscine.

C’est aussi l’un des plus sensibles, car il peut se trouver dans le bassin ou très près de l’eau.

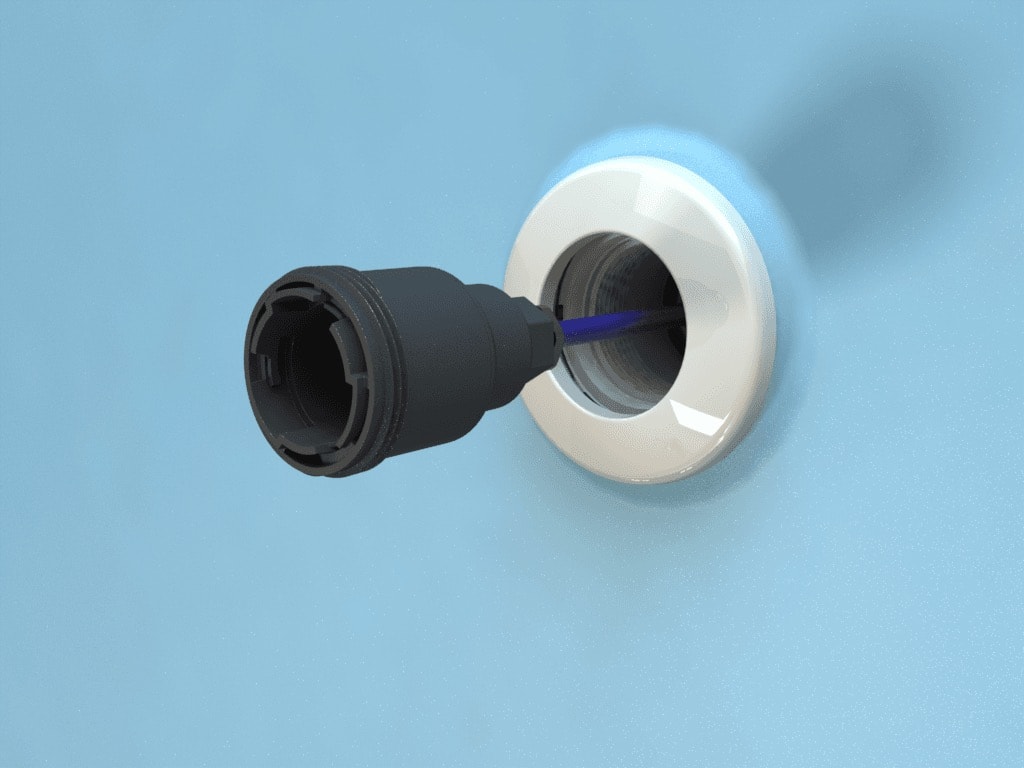

Pour un projecteur immergé, l’alimentation doit se faire en très basse tension de sécurité. Le transformateur, lui, doit être placé hors des volumes concernés, dans une zone autorisée et protégée.

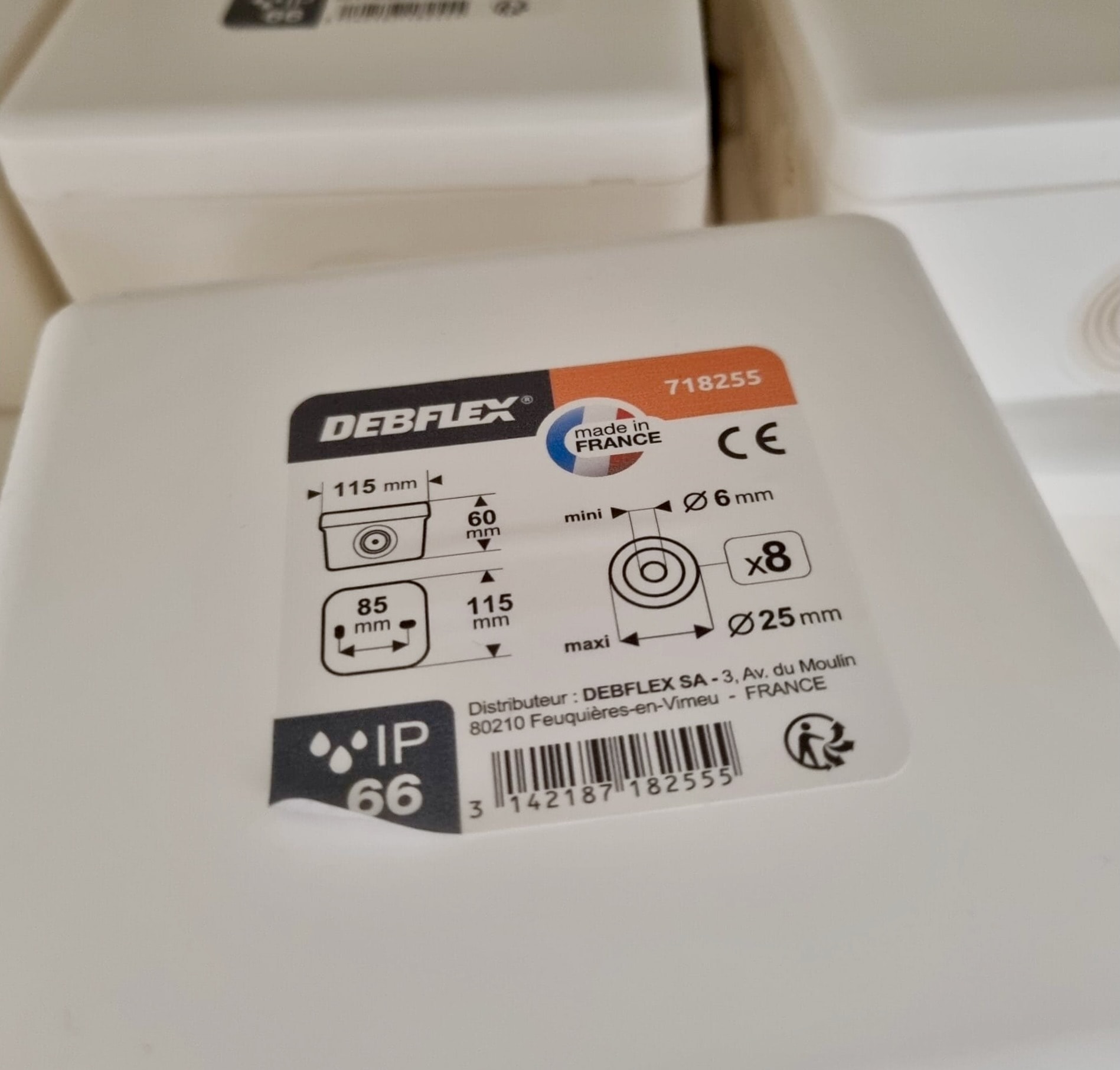

Hors de l’eau, la condensation reste l’ennemi : je perfore le bas des boîtes de dérivation extérieures pour qu’elle s’échappe avant d’atteindre les connexions, et je ne pose jamais transformateur ni spot à même le sol — ceux posés par terre finissent toujours en panne. Sur une boîte enterrée, impossible de percer : seul le gel d’étanchéité peut la protéger.

1 Gel bleu Gel bleu

Gel d'étanchéité

Sur une boîte enterrée qu'on ne peut pas percer, le gel isole les connexions de l'eau.

Il faut éviter les improvisations.

Un projecteur piscine n’est pas un simple luminaire extérieur. Il doit être conçu pour l’immersion ou l’environnement piscine, avec un indice de protection adapté.

Avant d’acheter, vérifiez toujours :

• la tension d’alimentation ;
• l’indice IP ;
• la compatibilité avec l’immersion ;
• la notice fabricant ;
• la position du transformateur ;
• le respect des volumes de sécurité.

Pour choisir les luminaires, complétez avec éclairage TBTS 12 V, éclairage piscine design et éclairage piscine quoi choisir. Les volumes de sécurité commandent le choix du projecteur, du transfo et du coffret.

La liaison équipotentielle est une règle majeure

La liaison équipotentielle est souvent moins connue que le différentiel 30 mA, mais elle est essentielle.

Son rôle est de relier les éléments conducteurs entre eux afin de limiter les différences de potentiel électrique.

Autour d’une piscine, cela peut concerner :

• les pièces métalliques accessibles ;
• certaines canalisations ;
• les armatures ;
• les grilles ;
• les masses des matériels ;
• les éléments conducteurs situés dans les volumes concernés.

L’objectif est d’éviter qu’une personne touche deux éléments à des potentiels électriques différents.

La liaison équipotentielle doit être pensée dès la conception du bassin, surtout dans le cas d’une piscine enterrée ou d’une rénovation lourde.

Le coffret électrique piscine ne se pose pas n’importe où

Le coffret piscine sert à commander et protéger les équipements.

Il peut intégrer des disjoncteurs, un programmateur, des contacteurs, une horloge de filtration, une protection différentielle ou des borniers de raccordement.

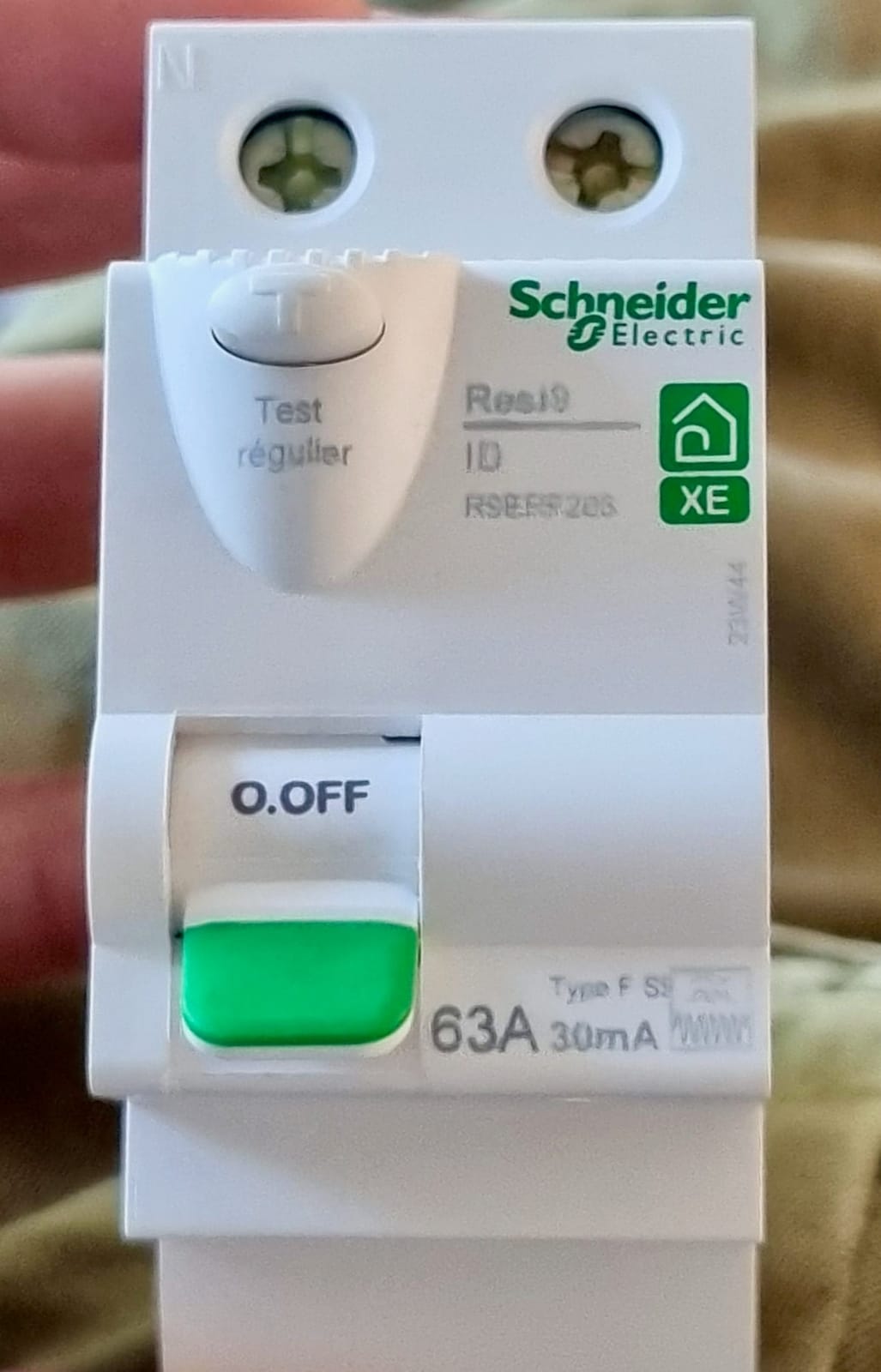

1 Marquage 30 mA Marquage 30 mA 2 Bouton de test Bouton de test

Différentiel 30 mA

C'est la protection qui coupe l'alimentation en cas de fuite de courant : savoir la repérer et la tester évite les surprises près du bassin.

1. 1 Marquage 30 mA
2. 2 Bouton de test

Son emplacement doit respecter les volumes de sécurité.

Dans l’idéal, il est installé hors volume, dans un local technique adapté, ventilé, accessible et protégé de l’humidité excessive.

Le local technique doit aussi permettre une maintenance simple.

Un coffret trop proche du bassin, mal protégé ou exposé aux projections peut créer un risque important.

Il faut également prévoir des câbles adaptés à l’extérieur, des gaines conformes et des protections correspondant aux équipements raccordés.

Le Consuel peut être nécessaire selon les travaux

Tous les travaux électriques ne déclenchent pas automatiquement la même obligation.

Mais en cas de construction neuve, de rénovation électrique totale, d’extension ou de remise sous tension après coupure par le gestionnaire du réseau, une attestation de conformité peut être requise.

Le Consuel vérifie alors la sécurité de l’installation selon la norme en vigueur.

Pour une simple modification ou l’ajout d’un équipement, le contexte doit être étudié au cas par cas.

Dans tous les cas, il est recommandé de faire intervenir un électricien qualifié, surtout si l’installation touche :

• au tableau principal ;
• au coffret piscine ;
• à la mise à la terre ;
• à la liaison équipotentielle ;
• à un éclairage immergé ;
• à un local technique ;
• à une pompe ou une pompe à chaleur.

Une piscine est un environnement trop sensible pour bricoler sans compétence électrique.

Si le projet modifie fortement l’installation, vérifiez aussi les sujets refus Consuel électrique, mesurer la terre d’une maison et mise en sécurité ou mise aux normes. Autour d’un bassin, la protection différentielle et la liaison équipotentielle ne se traitent pas à la fin.

Vidéo : comprendre les normes électriques de piscine

Quiz : les repères utiles

Comment sécuriser l’électricité d’une piscine ?

Voici une méthode simple pour aborder un projet sans oublier les points essentiels.

Étape 1 : repérer les volumes

Commencez par identifier le volume 0, le volume 1 et le volume 2 autour du bassin.

Cette étape détermine les équipements autorisés.

Étape 2 : lister les équipements électriques

Notez tous les appareils prévus :

• pompe ;
• éclairage ;
• coffret ;
• robot ;
• volet ;
• pompe à chaleur ;
• électrolyseur ;
• prise extérieure ;
• nage à contre-courant.

Chaque équipement doit avoir son circuit, sa protection et son emplacement étudiés.

Étape 3 : vérifier la tension autorisée

Dans les zones proches de l’eau, la TBTS est souvent obligatoire.

Ne raccordez jamais un équipement 230 V dans une zone où seule la très basse tension est autorisée.

Étape 4 : prévoir les protections

Le différentiel 30 mA est indispensable.

Il faut aussi choisir les disjoncteurs adaptés, les câbles appropriés et les protections contre l’humidité.

Étape 5 : contrôler la liaison équipotentielle

Tous les éléments conducteurs concernés doivent être reliés correctement.

C’est un point à vérifier avant de fermer les plages, les margelles ou les gaines.

Étape 6 : faire valider par un professionnel

Un électricien qualifié pourra confirmer la conformité de l’installation et éviter les erreurs invisibles au premier regard.

Erreurs fréquentes à éviter

La première erreur consiste à installer une prise trop près du bassin.

La deuxième consiste à utiliser un luminaire extérieur standard au lieu d’un éclairage compatible piscine.

La troisième consiste à placer le transformateur d’un projecteur dans une zone interdite.

La quatrième consiste à oublier la liaison équipotentielle.

La cinquième consiste à raccorder plusieurs équipements sur une protection inadaptée.

La sixième consiste à confondre “étanche à la pluie” et “autorisé près d’une piscine”.

Un matériel peut être adapté au jardin sans être conforme à une installation autour d’un bassin.

À retenir

L’électricité d’une piscine doit être pensée comme un système complet.

Il ne suffit pas d’acheter un coffret, une pompe ou un projecteur. Il faut respecter les volumes, choisir la bonne tension, protéger les circuits, assurer l’étanchéité, relier les éléments conducteurs et installer chaque équipement au bon endroit.

La règle la plus simple est la suivante : plus un appareil est proche de l’eau, plus les exigences sont fortes.

Pour éviter les risques, faites toujours valider votre installation par un électricien qualifié.
