Ajouter interrupteur va-et-vient sans fil : méthode

Ajouter un interrupteur va-et-vient sans fil sert à commander une lampe depuis un nouvel endroit sans ouvrir le mur.

Le cas typique : l’interrupteur est derrière une porte, le lit a changé de place, un couloir manque d’une commande côté escalier, ou une pièce rénovée a gardé un seul point d’allumage mal placé.

Un vrai va-et-vient filaire demande des navettes entre deux interrupteurs. En rénovation finie, tirer ces fils peut imposer saignée, rebouchage et peinture. La solution radio évite ce chantier, mais elle ne supprime pas le raccordement électrique. Il faut toujours un module récepteur, une alimentation correcte et une lampe compatible.

Ce qu’un va-et-vient sans fil change vraiment

Un interrupteur sans fil est une commande. Il envoie un ordre radio au récepteur. Le récepteur, lui, coupe ou alimente le retour lampe.

La commande murale peut être collée, vissée ou posée sur un meuble selon le modèle. Certains interrupteurs fonctionnent avec pile. D’autres utilisent l’énergie du clic. Le module récepteur, lui, doit être alimenté et raccordé au circuit.

La différence avec un va-et-vient classique est simple : il n’y a pas de navettes physiques entre les deux commandes. La communication se fait par radio.

Cette nuance évite beaucoup d’achats ratés. On ne remplace pas un interrupteur par un bouton radio au hasard. On choisit un système complet : commande, récepteur, compatibilité lampe, puissance admise et notice claire.

Où poser le module récepteur

Le module peut se poser à plusieurs endroits.

Le plus propre dépend du câblage existant. Si le neutre est présent au point d’interrupteur, certains modules peuvent se placer dans la boîte d’encastrement. Si le neutre n’y est pas, le module se pose souvent côté luminaire, dans le DCL, dans une boîte de dérivation accessible ou dans un faux plafond.

Legrand présente des solutions à micromodule raccordé à l’éclairage, avec commandes sans fil repositionnables. C’est la logique la plus fréquente en rénovation : on agit au point lumineux, puis on ajoute une ou plusieurs commandes radio.

Neutre absent : le piège courant

Dans beaucoup d’anciens interrupteurs, on trouve seulement la phase et le retour lampe. Le neutre reste au plafond. C’est normal sur un interrupteur classique, mais gênant pour certains modules.

Un module qui demande phase et neutre ne fonctionnera pas dans une boîte où le neutre est absent. On peut parfois choisir un module sans neutre, mais il faut vérifier la charge minimale, la compatibilité LED et le comportement à l’extinction.

Les ampoules LED faibles puissances sont sensibles. Un module mal choisi peut provoquer clignotement, lumière résiduelle, extinction incomplète ou bourdonnement.

• Neutre absent derrière l'interrupteur : ne commandez pas un module neutre obligatoire.
• Boîte trop peu profonde : ne forcez pas le module derrière le mécanisme.
• LED faible puissance : vérifiez charge minimale, compensateur éventuel et notice.
• Plusieurs points lumineux : contrôlez la puissance totale et la logique de commande.
• Ancienne installation : ne mélangez pas les neutres de circuits différents.

Si le neutre manque, le DCL ou la boîte de dérivation sont souvent de meilleurs endroits pour le récepteur. Le travail est un peu plus long, mais le montage est plus sain.

Va-et-vient existant ou simple allumage

Ajouter une commande sans fil sur un simple allumage et l’ajouter sur un va-et-vient existant ne sont pas le même chantier.

Sur un simple allumage, le module remplace la logique de coupure existante : une commande locale et une commande radio peuvent agir sur le même récepteur.

Sur un va-et-vient existant, il faut comprendre les navettes et le commun. Si le module est mal placé, les interrupteurs mécaniques peuvent couper son alimentation ou inverser son état de manière pénible. Certains kits prévoient cette situation, d’autres non.

Schema-electrique.net rappelle que convertir un simple allumage en va-et-vient filaire demande de tirer de nouveaux fils, notamment les navettes. La radio évite ces navettes, mais il faut respecter le schéma du fabricant.

Méthode terrain

Le montage ci-dessous vise une rénovation classique : une lampe existante, un point de commande à ajouter, pas de saignée souhaitée.

Où placer la nouvelle commande

La norme donne des repères de hauteur pour les points de commande Recommandation NF C 15-100 . Legrand cite une plage de 0,90 m à 1,30 m. En pratique, on vise une hauteur cohérente avec les autres interrupteurs du logement.

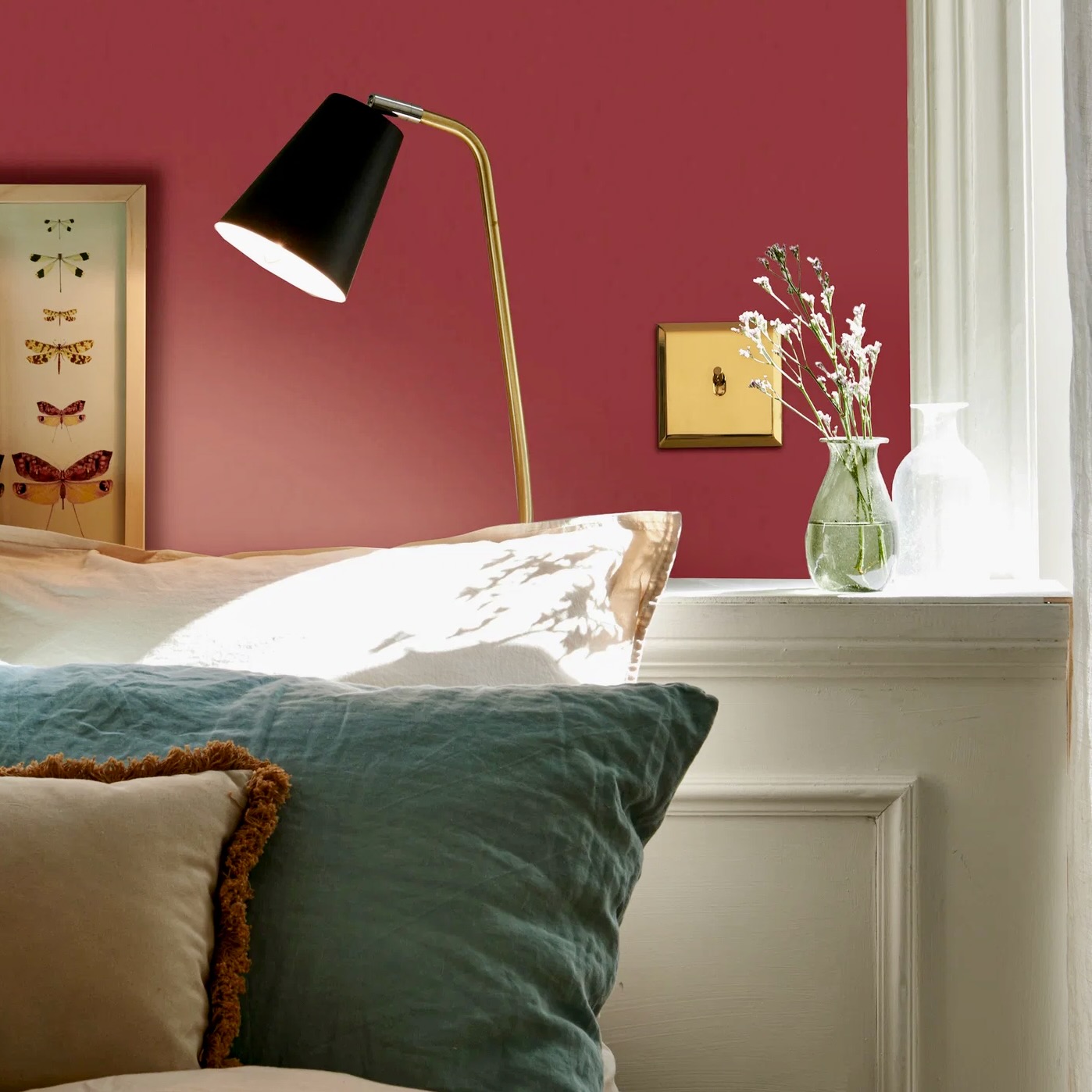

Un bouton sans fil collé trop bas, trop haut ou derrière un meuble règle un problème et en crée un autre. Posez-le près de l’accès, côté poignée, ou à l’endroit d’usage réel : tête de lit, haut d’escalier, sortie de garage, début de couloir.

Avant collage, tenez la commande à l’emplacement prévu et testez. Fermez la porte, éloignez-vous, allumez plusieurs fois. Les murs épais, tableaux métalliques, boîtes profondes et certains appareils radio peuvent réduire la portée.

Les limites de la radio

Un interrupteur radio marche très bien quand il est bien placé et appairé. Mais il dépend d’une liaison sans fil.

Une commande à pile demandera un remplacement un jour. Une commande sans pile peut avoir un clic plus ferme. Un module connecté peut dépendre d’une passerelle ou d’une application pour certaines fonctions, même si l’allumage local continue.

Le mauvais choix consiste à empiler plusieurs systèmes : un module radio, une ampoule connectée, un interrupteur mécanique, une application et un assistant vocal. Quand ça ne marche plus, personne ne sait qui commande quoi.

“

Un bon va-et-vient sans fil doit rester compréhensible sans téléphone. Un bouton appuie, la lumière répond.

Sécurité et contrôle final

Le raccordement doit rester hors tension pendant la pose. L’INRS Recommandation INRS rappelle que la prévention du risque électrique passe par le travail hors tension et la vérification. Dans un logement, cela veut dire : couper le bon disjoncteur, tester, puis seulement ouvrir et raccorder.

Après remontage, testez tout. Allumage depuis l’ancien interrupteur, depuis la nouvelle commande, coupure longue au tableau, retour du courant, portée radio porte fermée, comportement des LED à l’extinction.

• Aucun fil écrasé derrière le mécanisme ou le DCL.
• Module accessible sans casser le plafond ou le mur.
• Commande appairée et testée après coupure secteur.
• Lampe stable sans clignotement ni lueur résiduelle.
• Repérage clair si plusieurs modules radio existent dans la maison.

Quand éviter la solution sans fil

Évitez-la si le circuit est déjà douteux : fils brûlés, boîte trop pleine, neutres mélangés, absence de terre au point lumineux métallique, tableau sans différentiels corrects ou DCL arraché.

Évitez-la aussi si la lumière commande un équipement critique : extérieur exposé, éclairage de sécurité maison, dépendance humide, atelier. Dans ces cas, une solution filaire ou une reprise complète peut être plus durable.

Le sans fil est excellent pour adapter une pièce finie. Il est mauvais s’il sert à cacher une installation qu’il faudrait reprendre.

Ce que je vérifie après quelques jours

Un module radio se juge aussi après usage. Le premier soir, tout semble marcher. Puis la famille utilise la pièce, les portes restent fermées, le Wi-Fi tourne, la lampe chauffe un peu, et les petits défauts apparaissent.

Je vérifie surtout trois choses : la commande répond-elle à chaque appui, la lampe reste-t-elle totalement éteinte, et le module garde-t-il son appairage après une coupure au tableau. Si une commande répond une fois sur deux, on ne valide pas. On déplace la commande, on revoit le module ou on choisit une autre technologie.

Le second contrôle concerne la boîte. Après remontage, aucune plaque ne doit bomber. Un mécanisme qui force écrase parfois un fil ou un module. Sur un interrupteur, ce n’est pas seulement laid : cela peut finir par desserrer une connexion.

Enfin, je note le modèle du module et la procédure d’appairage. Dans deux ans, quand il faudra ajouter une commande ou remplacer une pile, cette information évite de démonter tout le point lumineux.

Ce petit repérage fait la différence entre une amélioration propre et un montage que personne n’ose toucher ensuite.

Avant de refermer l’appareillage

Même sur un ajout sans fil, l’appareillage existant doit être contrôlé : boîtier stable, conducteurs en bon état et mécanisme adapté au nouvel usage.

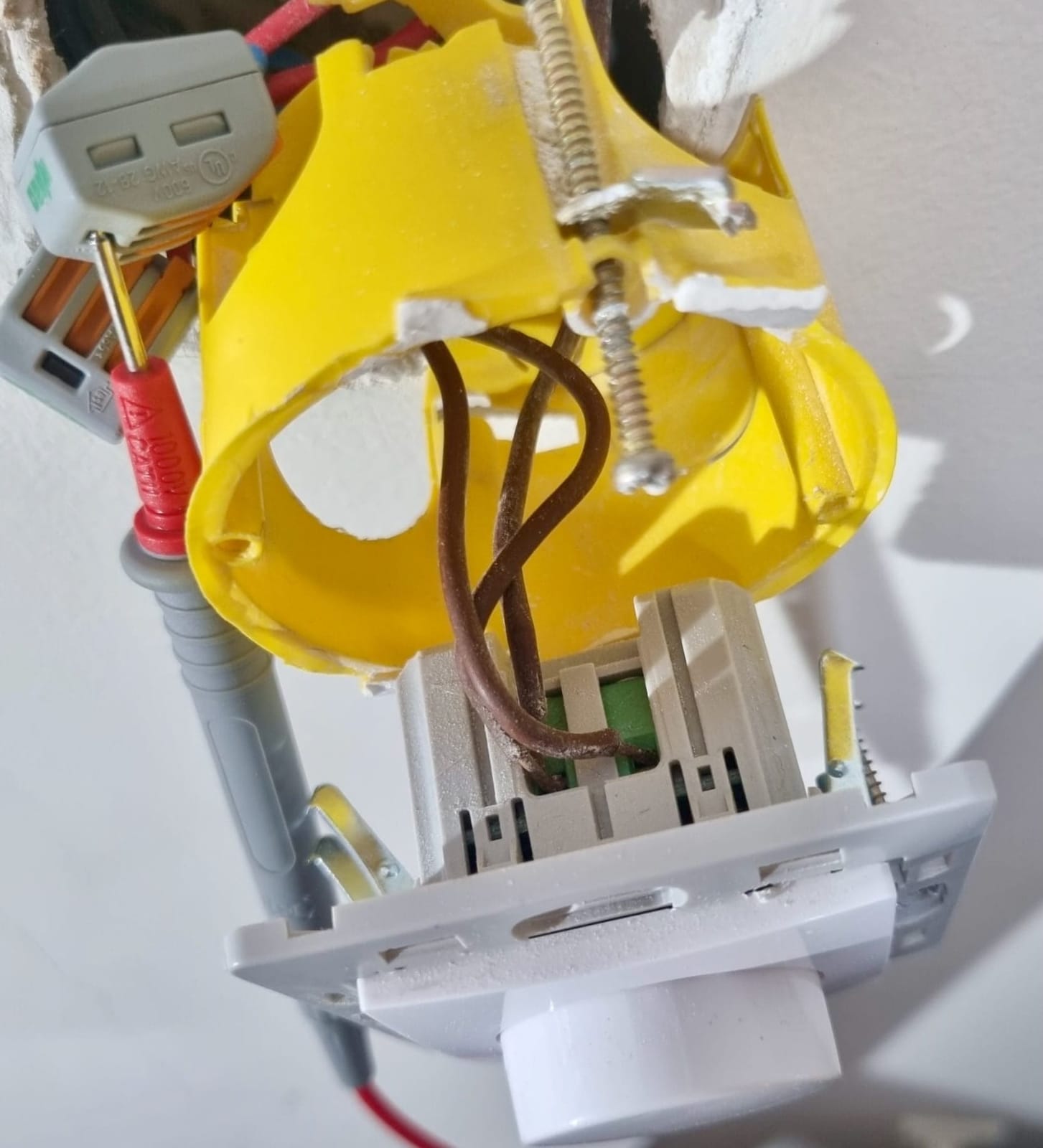

Avant tout ajout, on vérifie l’état du mécanisme et des conducteurs dans le boîtier.

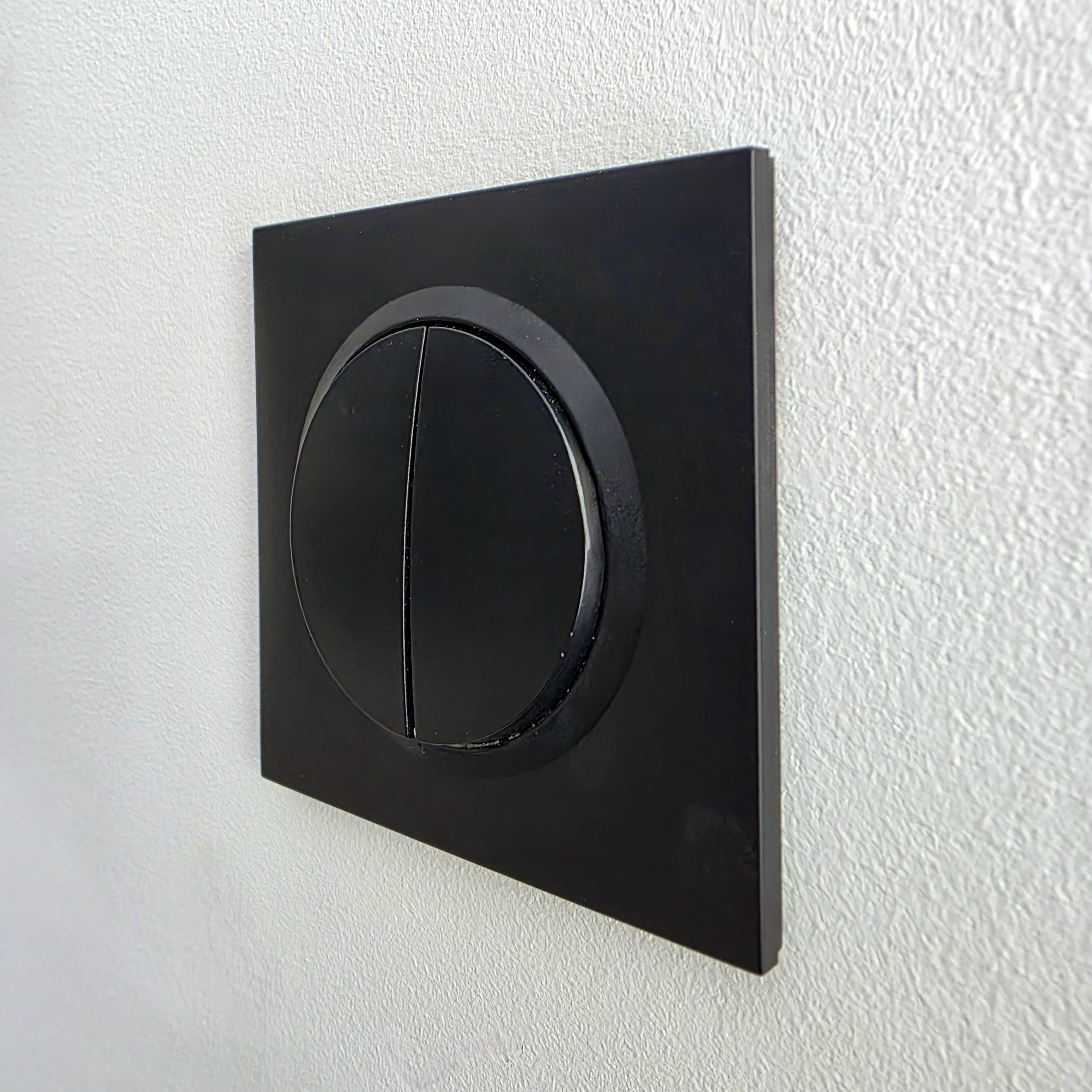

Le choix de la commande doit rester cohérent avec l’appareillage déjà en place.

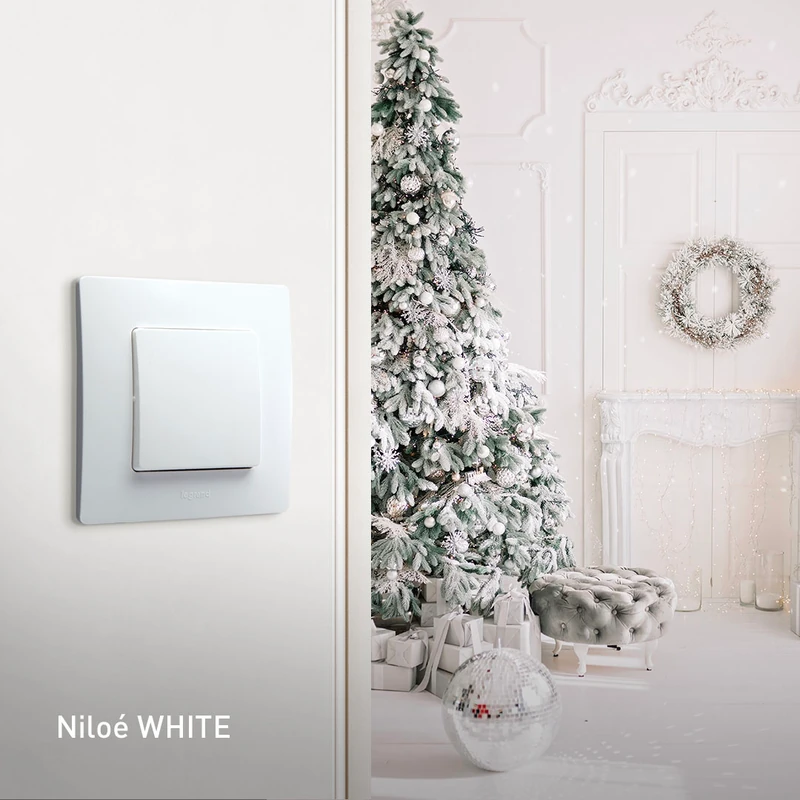

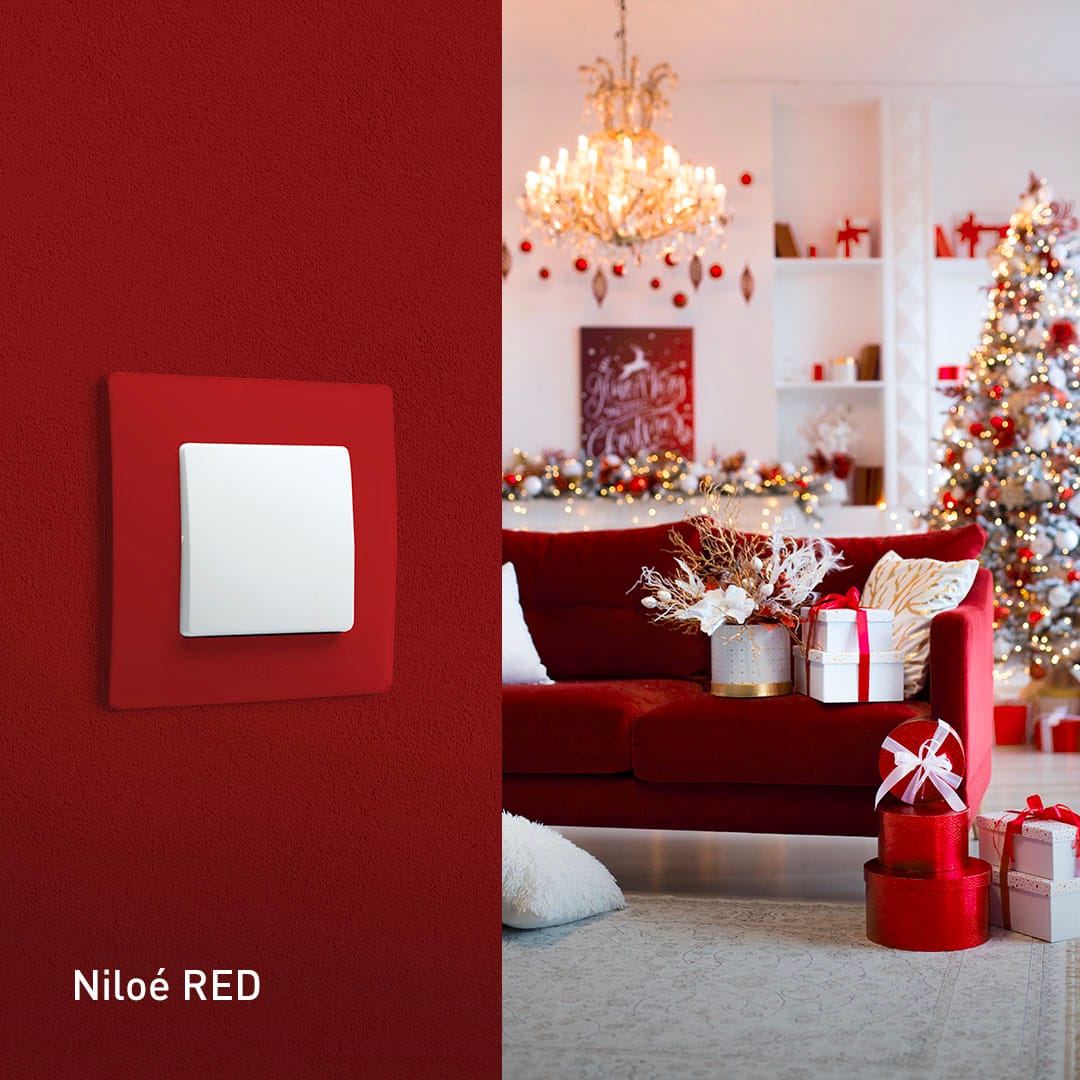

Un interrupteur va-et-vient Niloé : la commande sans fil complète le va-et-vient classique sans tirer de câble. Source : Legrand Facebook.
