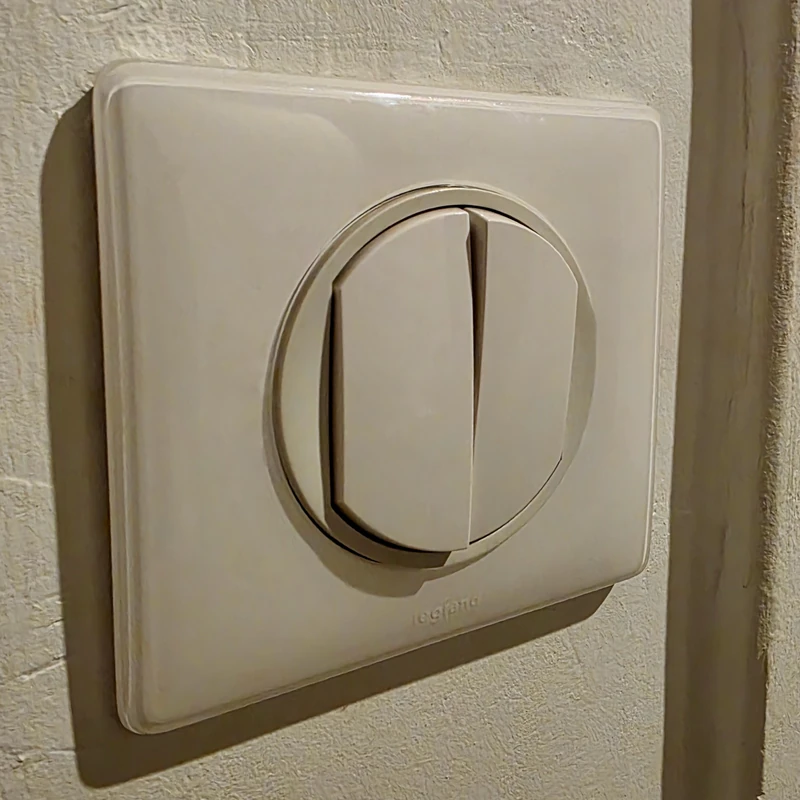

Interrupteur connecté sans neutre

Un interrupteur connecté sans neutre peut convenir lorsqu’une boîte murale ne contient que la phase permanente et le retour lampe. Il ne résout pas tous les câblages anciens : il doit pouvoir s’alimenter à travers le circuit d’éclairage, avec une charge et des accessoires compatibles.

Le branchement n’est donc pas « deux fils, deux bornes ». La référence exacte impose son schéma, sa charge minimale et sa position de bypass. Le neutre est souvent présent au point lumineux, dans une boîte de dérivation ou une boîte DCL, mais pas forcément dans la boîte de commande.

Pourquoi pas de neutre derrière certains interrupteurs

Le neutre rejoint le luminaire

Dans un câblage d’éclairage courant, le neutre rejoint directement le luminaire. L’interrupteur mural coupe la phase qui alimente ce luminaire. Une fois l’interrupteur démonté, on trouve donc souvent une phase permanente et un retour lampe, sans conducteur neutre utilisable à cet endroit.

Un appareil classique alimenté en L et N ne peut pas rester sous tension dans cette configuration. Un modèle sans neutre prélève une très faible alimentation en passant par la charge d’éclairage. Cela explique sa dépendance à la lampe raccordée, à son électronique et à la notice du fabricant.

La couleur ne remplace pas le contrôle

Ce principe ne permet pas de qualifier tous les anciens câblages de compatibles. Une boîte peut contenir une phase, des navettes de va-et-vient, un retour lampe, un repiquage ou un fil dont la couleur a été réemployée. La couleur guide le repérage, elle ne remplace pas le contrôle.

La NF C 15-100 est Obligation NF C 15-100

la norme de référence pour les installations électriques des logements, comme le rappelle Promotelec. Elle ne décrit pas une recette universelle de pose d’un produit connecté. La prévention liée au travail hors tension et à la vérification avant intervention relève des consignes de sécurité, documentées notamment par l’INRS.

La matrice à consulter avant d’acheter

Les gammes sans neutre ne se comportent pas de la même manière. La matrice ci-dessous ne remplace pas la notice, qui peut évoluer avec la référence, la génération et le marché. Les valeurs indiquées sont celles publiées par les fabricants consultés le 15 juillet 2026.

La colonne « profondeur » n’a pas une valeur universelle. Un module compact peut ne pas rentrer si les gaines arrivent de face, si les fils sont courts ou si des connecteurs occupent le fond. Mesurez la boîte et regardez le volume réellement disponible, pas seulement la profondeur imprimée sur l’emballage.

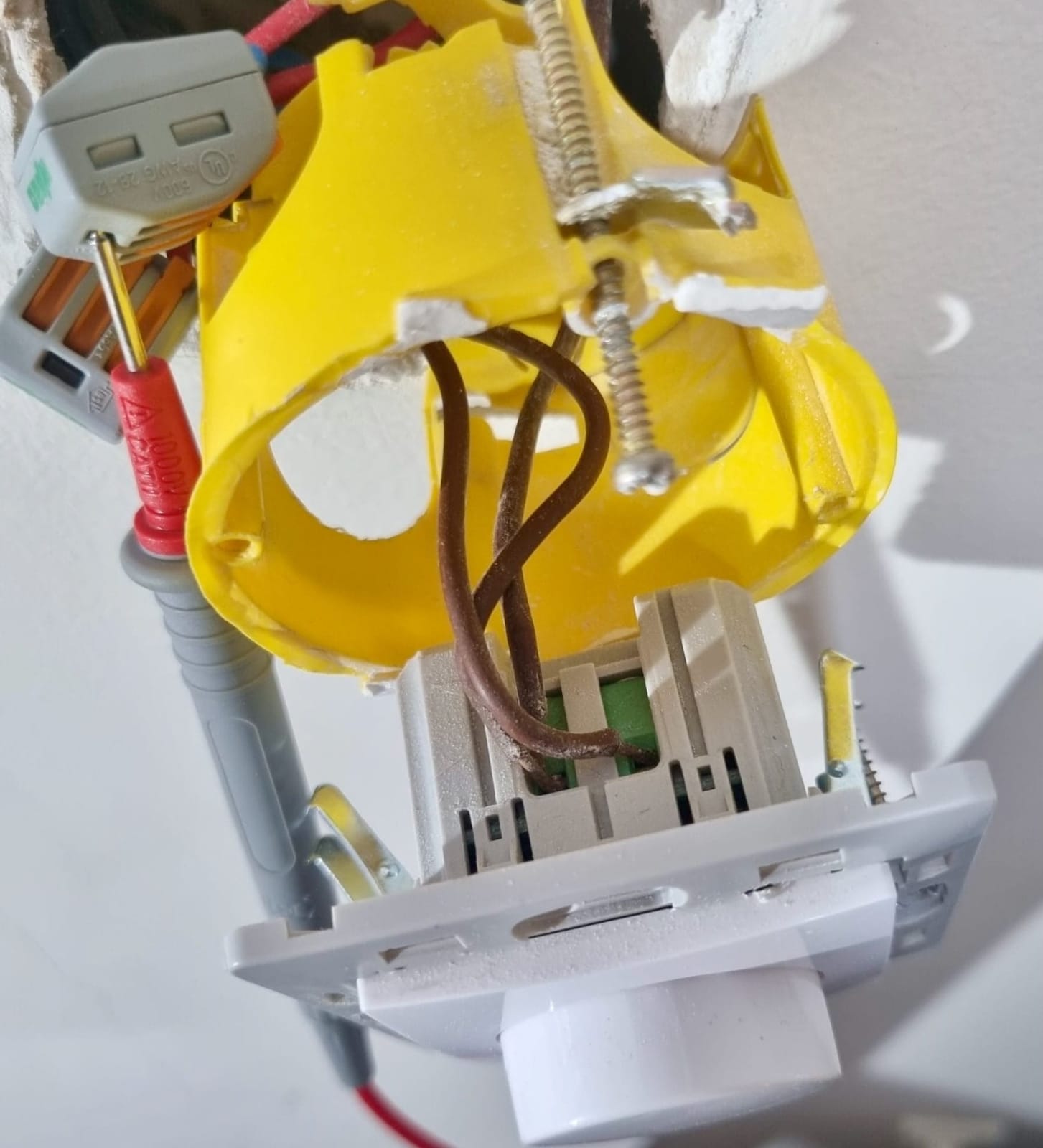

1 Connecteur WAGO Connecteur WAGO

Connecteur au fond de la boîte

La profondeur imprimée ne dit pas le volume utile : les connecteurs déjà présents dans le fond réduisent la place réelle d’un module compact.

Le protocole n’a pas d’effet sur la sécurité électrique. Il décide du fonctionnement connecté : Wi-Fi directement avec le réseau local pour un Shelly, Zigbee avec un coordinateur pour le SONOFF, ou réseau with Netatmo pour les références Legrand. Dans tous les cas, l’allumage local doit rester utilisable lorsque l’accès internet est indisponible.

Identifier le schéma, pas seulement les fils

La phase permanente arrive de l’alimentation et reste présente lorsque la lampe est éteinte. Le retour lampe part de la commande vers le luminaire. Dans un va-et-vient, les navettes relient les deux postes de commande. Le neutre est généralement raccordé au luminaire, mais ce constat doit être vérifié sur le circuit réel.

Un fil bleu n’est pas automatiquement un neutre dans une installation ancienne. Un fil de toute autre couleur n’est pas automatiquement une phase permanente. La bonne démarche consiste à garder le câblage lisible, relever les raccordements avant démontage et s’arrêter lorsque le rôle d’un fil n’est pas certain.

1 Fil bleu dans WAGO Fil bleu dans WAGO

Fil bleu dans un WAGO

Un fil bleu raccordé dans un connecteur n’est pas automatiquement le neutre : la fonction se vérifie sur le circuit, jamais par la couleur seule.

La fonction se lit sur le bornier du module, pas sur la couleur des conducteurs : le marquage du mécanisme dit quelle borne reçoit quoi.

Le point lumineux compte autant que la boîte murale. Il faut savoir s’il reçoit une ampoule LED, plusieurs lampes, un transformateur électronique, un driver de ruban LED ou un luminaire intégré. C’est là que se place souvent un bypass quand le fabricant le demande ; ce n’est pas un accessoire qui se pose systématiquement derrière l’interrupteur.

Deux schémas de principe, une seule notice applicable

Sans bypass, le module sans neutre et la lampe constituent le chemin prévu par son fabricant. Cette configuration peut être admise lorsque la charge raccordée se situe dans la plage annoncée et que son fonctionnement reste stable. La lampe s’allume et s’éteint alors sans lueur résiduelle, clignotement ou perte de commande.

Avec bypass, un composant prévu par la même marque est placé en parallèle de la charge, si le schéma le demande. Son rôle est de fournir un chemin adapté au faible courant nécessaire au module lorsque l’éclairage est éteint. Il ne corrige pas une erreur de câblage, une lampe incompatible ou un montage va-et-vient incompris.

La mention « bypass » couvre des composants dont les caractéristiques et les schémas diffèrent. Un bypass Shelly accompagne les cas décrits par Shelly ; le compensateur Legrand fourni avec certaines références Legrand suit leur propre notice. Les mélanger revient à sortir du montage validé par le fabricant.

Procédure de pose : ce que la notice doit confirmer

Hors tension et vérification avant contact

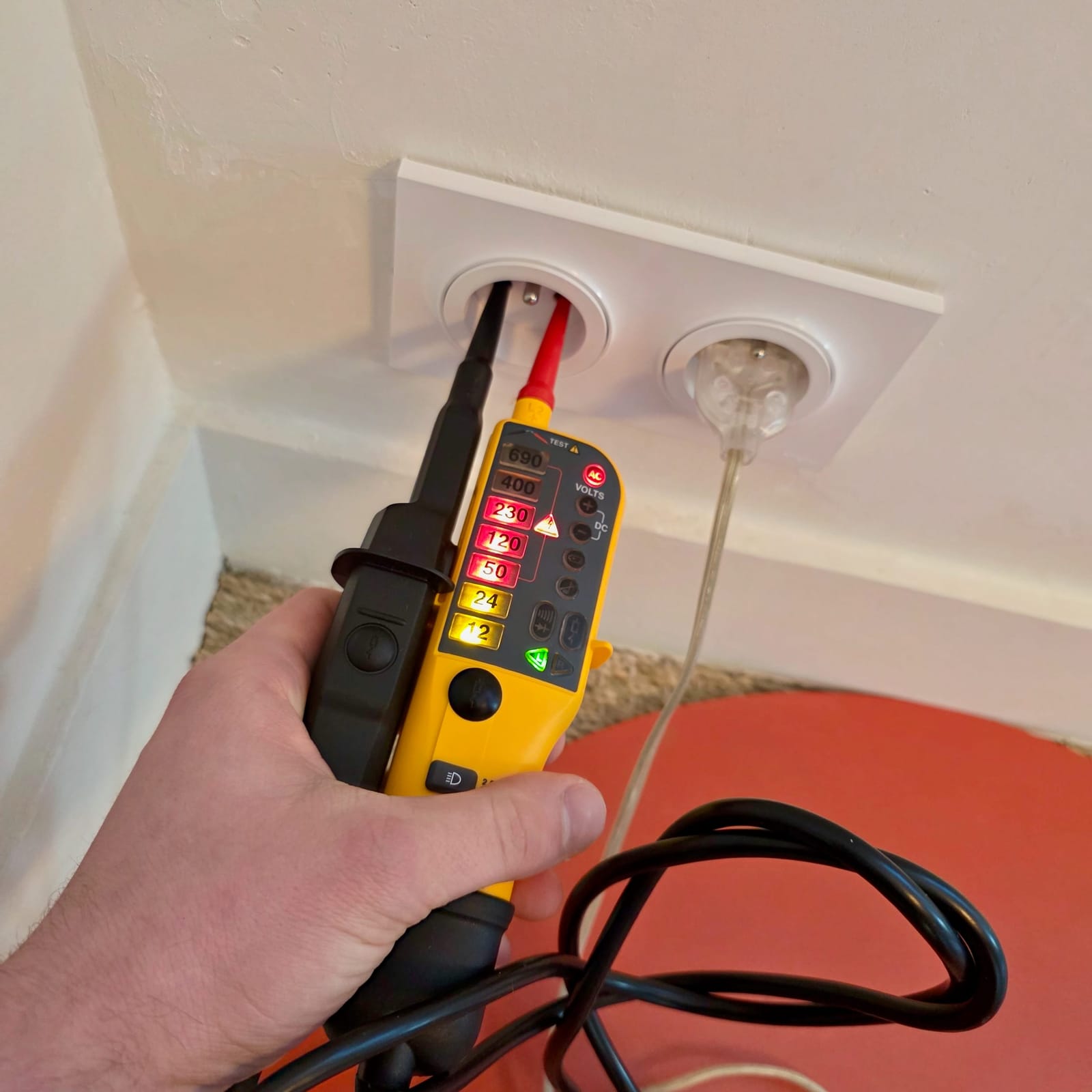

La pose commence hors tension. L’INRS rappelle Recommandation INRS

que les opérations sur une installation électrique exigent une prévention adaptée ; pour une intervention domestique, cela implique au minimum l’isolement du circuit et la vérification d’absence de tension avant contact avec les conducteurs.

Ensuite, photographiez ou relevez le raccordement existant si cela aide à le restituer, sans considérer cette trace comme une preuve de fonction. Identifiez le circuit au tableau, la commande concernée, le point lumineux et la référence exacte du produit. Une notice téléchargée pour une génération voisine ou pour un modèle avec neutre ne suffit pas.

Ce que le schéma fabricant doit préciser

Le schéma fabricant doit notamment répondre à ces questions : quelle borne reçoit la phase permanente, quelle borne reçoit le retour lampe, où raccorder une éventuelle commande auxiliaire, si un bypass est permis ou requis, et si le modèle accepte un va-et-vient. Sans cette réponse écrite, le montage ne doit pas commencer.

L’essai ne doit jamais être fait avec un mécanisme pendant hors de sa boîte ou des conducteurs accessibles. Après remise sous tension, on contrôle l’allumage, l’extinction, la stabilité lumineuse et le comportement après une coupure secteur. L’appairage connecté vient après ce contrôle électrique de base.

Clignotement, lueur résiduelle et charge minimale

Une LED qui clignote après extinction

Une LED qui clignote après extinction ou reste légèrement lumineuse peut révéler que le courant nécessaire au module traverse la source d’une façon visible. Le premier contrôle porte sur la référence du luminaire et la plage de charge de la notice. Le second porte sur le schéma : l’accessoire éventuel doit être celui prévu et posé au bon endroit.

Changer la lampe peut aider à identifier une incompatibilité, mais ce n’est pas une validation définitive. Une source qui semble fonctionner quelques minutes peut devenir instable après échauffement, après une coupure réseau ou avec une autre référence de LED. Le résultat attendu reste simple : commande locale stable, extinction réelle et absence de comportement anormal.

Les variateurs sont plus sensibles

Les variateurs sont plus sensibles. Leur compatibilité ne dépend pas seulement de la puissance nominale affichée, mais du type de LED, du driver et du mode de variation. Un interrupteur avec option variation ne doit pas être raccordé à un luminaire non compatible avec la variation sous prétexte que la lampe s’allume.

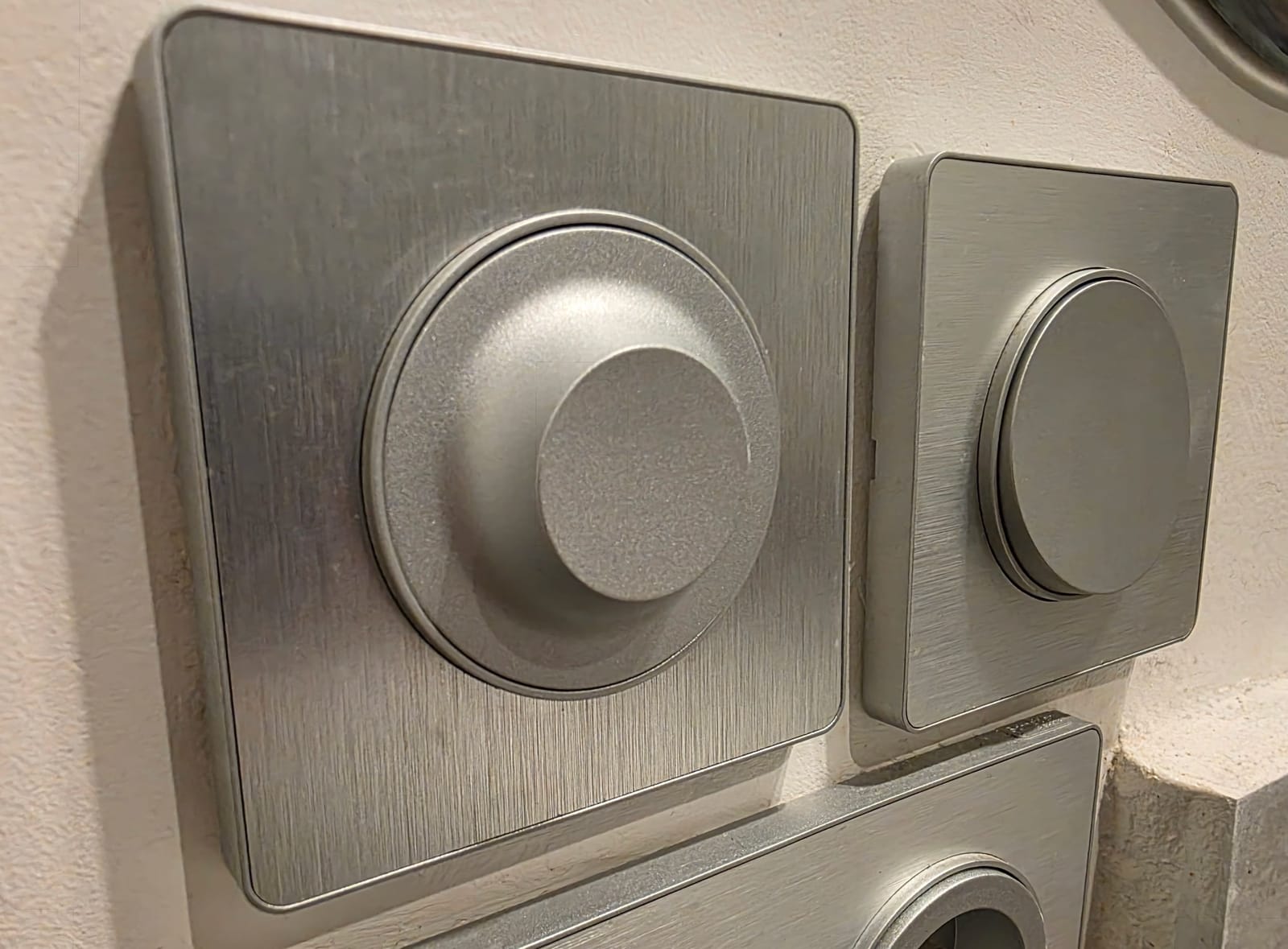

1 Molette de variation Molette de variation 2 Bouton poussoir Bouton poussoir

Variateur LED mural

La compatibilité d’un variateur ne dépend pas que de sa puissance affichée : le type de commande murale se repère avant de choisir un module avec option variation.

1. 1 Molette de variation
2. 2 Bouton poussoir

Si le défaut persiste après contrôle de la notice, remettez le circuit dans un état sûr et faites vérifier le point lumineux. L’article sur une ampoule LED qui clignote aide à distinguer le symptôme lié à la charge de celui qui vient du luminaire ou de son alimentation.

Va-et-vient, plusieurs lampes et commandes spéciales

Le va-et-vient a son propre schéma

Le va-et-vient ne se remplace pas automatiquement par deux modules connectés. Son fonctionnement repose sur les navettes entre deux commandes. Selon les modèles, un seul point devient connecté tandis que l’autre devient une commande sans fil, un poussoir ou une entrée auxiliaire. La documentation Legrand montre par exemple des solutions de va-et-vient sans tirer de fil, avec leur schéma propre.

1 Mécanisme va-et-vient Mécanisme va-et-vient 2 Fils navettes Fils navettes

Va-et-vient démonté

Le va-et-vient ne se remplace pas par deux modules : son circuit entier se relève sur le mécanisme réel, hors tension, avant toute modification.

1. 1 Mécanisme va-et-vient
2. 2 Fils navettes

Avant toute modification, ouvrez les deux boîtes hors tension et relevez le circuit entier. Une phase permanente peut ne se trouver que d’un côté, le retour lampe de l’autre, et les navettes peuvent prendre des chemins différents. Sans le schéma du fabricant, le fil-à-fil est une mauvaise méthode.

Un produit conçu pour chaque commande

Un télérupteur, une minuterie, un détecteur de présence ou une commande centralisée demande également un produit conçu pour ce rôle. Derrière un interrupteur, l’espace disponible et le nombre de conducteurs ne disent rien sur la logique du circuit. Un circuit extérieur avec humidité, un luminaire qui grésille ou un disjoncteur qui déclenche mérite d’abord un diagnostic, pas une automatisation.

Ramener un neutre peut être la solution la plus cohérente lorsqu’une gaine, un faux plafond ou une boîte de dérivation le permet. Cela ne se décide pas à partir de l’interrupteur seul : il faut vérifier le cheminement, le circuit d’origine et le respect de l’installation. Un produit avec neutre évite la dépendance à la charge, sans supprimer les règles de pose.

Ce que le protocole change, et ce qu’il ne change pas

Wi-Fi, Zigbee et with Netatmo répondent à des usages différents : connexion locale, réseau maillé avec coordinateur ou écosystème de gamme. Leur choix intervient après la compatibilité électrique. Un module Zigbee ne devient pas compatible parce qu’il est relié à Home Assistant, et un Wi-Fi stable ne rend pas une LED trop faible adaptée à un montage sans neutre.

Pour une commande de lumière, la priorité reste l’usage mural. L’interrupteur doit répondre localement, même si le téléphone, la box ou internet ne sont pas disponibles. L’automatisation, les horaires et les scénarios viennent ensuite. Cette logique vaut aussi pour un tableau électrique connecté : la fonction électrique de base ne doit pas dépendre d’un service distant.

Le protocole se vérifie aussi physiquement. Une passerelle Zigbee doit être suffisamment accessible pour le réseau maillé, et le Wi-Fi doit être recevable à l’emplacement du module. Ces essais se font une fois le mécanisme fermé et la commande électrique validée.

Les erreurs qui font perdre du temps

La première erreur est de commander avant d’ouvrir la boîte. La deuxième est de supposer qu’un bypass est toujours nécessaire. La troisième est d’utiliser deux interrupteurs connectés dans un va-et-vient parce qu’il y avait auparavant deux mécanismes.

Évitez aussi de forcer le module dans une boîte trop courte, de serrer les fils à la contrainte ou de laisser le mécanisme accessible lors des essais. Un raccordement qui semble tenir hors boîte peut être comprimé ou desserré quand la plaque est remise.

• Ne pas confondre retour lampe et phase coupée : le retour lampe est le conducteur qui repart vers le luminaire après la commande.
• Ne pas déduire une fonction d’une couleur sans identification du circuit.

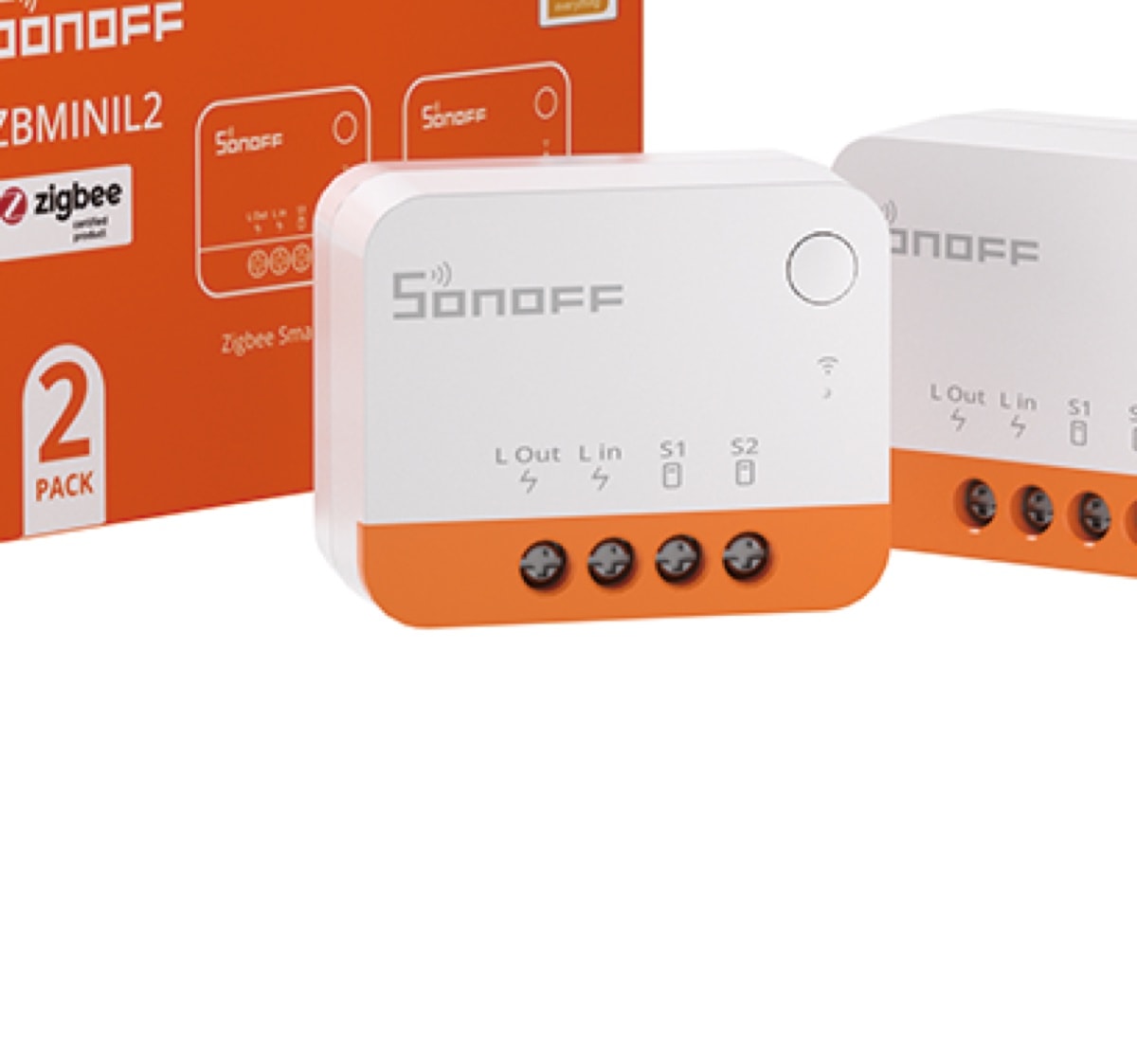

• Ne pas ajouter de bypass externe au ZBMINIL2 : SONOFF indique qu’il n’est pas requis pour cette référence.
• Ne pas tester mécanisme ouvert : refermer avant toute remise sous tension.
• Ne pas remplacer un schéma va-et-vient par une intuition : choisir le produit prévu pour ce montage.
