Passer un câble dans une gaine ICTA déjà coulée

Passer un câble dans une gaine ICTA déjà coulée, c’est souvent une réparation, pas une pose neuve.

La gaine est déjà dans le béton, dans une chape, derrière un doublage ou dans un plafond fermé. On ne voit pas les coudes. On ne sait pas si elle a été écrasée. Le tire-fil d’origine peut être cassé, rouillé, coincé ou absent.

Le vrai sujet n’est pas de tirer plus fort. Le vrai sujet est de savoir si la gaine est encore exploitable sans abîmer le câble, sans arracher l’aiguille et sans transformer une panne simple en ouverture de dalle.

Ce guide parle du cas terrain : gaine ICTA en place, passage difficile, câble à remplacer ou à ajouter, faux plafond fermé, dalle coulée ou mur déjà fini. Pour une ligne neuve complète, le sujet rejoint le guide sur tirer une ligne électrique depuis le tableau.

Avant de tirer : comprendre ce qui bloque

Le cas le plus simple : le frottement

Une gaine qui bloque n’a pas toujours le même problème.

Le cas le plus simple, c’est le frottement. La gaine est longue, annelée, avec deux ou trois coudes, mais elle reste ouverte. Le câble passe avec une tête de tirage fine, du lubrifiant adapté et une personne qui pousse côté entrée.

La gaine trop remplie

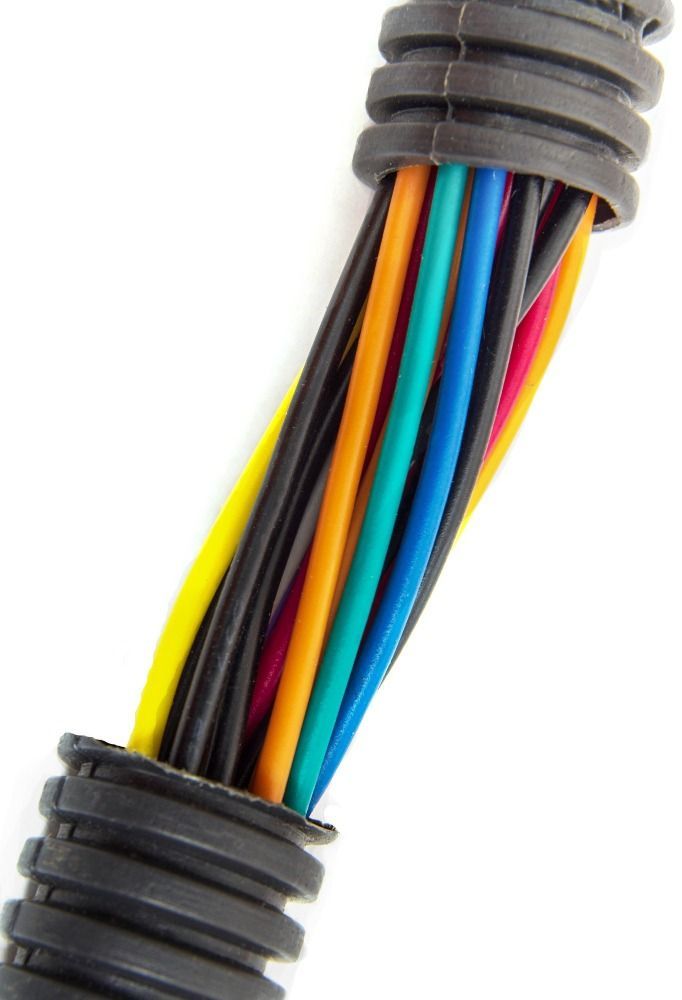

Le cas pénible, c’est la gaine trop remplie. On veut ajouter un câble dans un conduit déjà occupé, ou remplacer un câble par un autre plus gros. Promotelec rappelle que les conducteurs ne doivent pas occuper plus du tiers du conduit pour faciliter le passage. Sur une gaine coulée avec coudes serrés, cette règle se ressent vite.

Le cas mauvais : l’écrasement

Le cas mauvais, c’est l’écrasement. La gaine a été pincée par une chape, pliée au coulage, coincée sous une fixation ou écrasée par un doublage. Là, forcer ne répare rien. On polit l’isolant, on casse l’aiguille, puis on perd le passage.

Vérifier les deux extrémités

Commencer par trouver les deux bouts

On commence par trouver les deux bouts de la gaine. Cela paraît évident, mais c’est là que beaucoup de chantiers se perdent.

Une gaine peut sortir dans une boîte de dérivation, une sortie de câble, un tableau, un faux plafond, une réservation oubliée ou une boîte recouverte par enduit. Si vous n’avez qu’une extrémité, vous ne tirez pas un câble : vous cherchez un passage.

Ouvrir les boîtes et retirer les bouchons

Ouvrez les boîtes accessibles, retirez les vieux bouchons de plâtre, aspirez les gravats et regardez l’état du conduit. Une gaine obstruée sur deux centimètres par de l’enduit se récupère. Une gaine écrasée dans une dalle à quatre mètres de l’entrée se traite autrement.

L’ancien câble peut servir de tire-fil

Si un ancien câble est présent, ne le sortez pas trop vite. Il peut servir de tire-fil. Mais il faut d’abord savoir s’il coulisse. Tirez très légèrement dans un sens, puis dans l’autre. S’il bouge, on peut s’en servir. S’il ne bouge pas, il est peut-être coincé ou noyé dans une boîte.

Le bon matériel

L’aiguille nylon ou fibre de verre

Une aiguille basique peut suffire sur une petite distance. Sur une gaine déjà coulée avec des coudes, il vaut mieux une aiguille nylon ou fibre de verre avec embout correct.

1 Embout à visser de l’aiguille Embout à visser de l’aiguille

Embout à visser

Chaque canne se termine par un embout fileté et un anneau d’attache : reconnaître cette extrémité évite de tirer par le mauvais côté et d’accrocher le câble sur une surépaisseur.

Le fil acier livré dans certaines gaines est pratique en pose neuve. En rénovation, il casse facilement si on l’utilise comme un câble de treuil. Dès qu’il vrille, qu’il s’effiloche ou qu’il accroche, on arrête.

Le lubrifiant prévu pour le tirage

Le lubrifiant doit être prévu pour le tirage électrique. Il réduit le frottement sans attaquer les isolants. Pas de liquide vaisselle, pas d’huile moteur, pas de graisse de mécanique. Ces produits peuvent salir la gaine, retenir la poussière, attaquer certains matériaux ou compliquer un remplacement futur.

Le ruban et de quoi repérer les extrémités

Prévoyez aussi du ruban isolant de bonne qualité, une pince coupante, un cutter propre, un aspirateur, une lampe frontale et de quoi repérer les extrémités. Le repérage évite de tirer le mauvais câble dans la mauvaise gaine.

• Aiguille nylon ou fibre pour mieux passer les coudes
• Lubrifiant de tirage compatible avec les câbles électriques
• Ruban lissé pour former une tête sans épaulement
• Aspirateur pour retirer poussière, plâtre et gravillons en entrée de gaine
• Repères aux deux bouts pour ne pas mélanger les départs

Préparer une tête de tirage qui ne bloque pas

La tête décide du résultat

La tête de tirage décide souvent du résultat. Une tête trop grosse passe les trente premiers centimètres, puis se coince au premier coude.

Décaler les extrémités des conducteurs

Pour des conducteurs isolés, décalez les extrémités. Ne mettez pas tous les bouts au même niveau. Attachez le premier conducteur à l’aiguille, rabattez proprement, puis ajoutez les autres en retrait. L’objectif est une forme conique, pas une boule.

1 Main qui guide l’aiguille Main qui guide l’aiguille

Aiguille tenue en main

Une aiguille assez rigide pour tenir déployée sur 3 m sans s’affaisser guide la tête de tirage jusqu’au coude suivant.

Sur la photo, l’aiguille est un jeu de baguettes Taravello Pro : dix cannes vissantes en fibre de verre de 1 m, assez rigides pour tenir déployées sur 3 m et assez souples pour négocier les coudes d’une gaine.

Pour un câble multiconducteur, ne créez pas une grosse boucle rigide. Utilisez l’âme ou la gaine extérieure selon le cas, sécurisez sans épaissir, puis lissez le ruban dans le sens du tirage.

Une tête solide, mais fine

La tête doit être solide, mais fine. Si elle se défait dans la gaine, vous perdez le câble et parfois l’aiguille. Si elle est trop épaisse, vous créez vous-même le blocage.

Tirer à deux, pas arracher seul

Le meilleur outil : la deuxième personne

Sur une gaine déjà coulée, le meilleur outil reste souvent la deuxième personne.

Une personne tire côté sortie. L’autre pousse et guide côté entrée. Celui qui pousse évite que le câble fasse une boucle, vrille ou entre de travers. Celui qui tire travaille par à-coups courts, sans traction brutale.

Quand ça bloque, on recule et on tourne

Quand ça bloque, on ne continue pas en mettant tout son poids sur l’aiguille. On recule de dix centimètres, on fait tourner légèrement, on remet du lubrifiant, puis on repart. Une traction continue et forte transforme un frottement normal en tête coincée.

Tenter l’autre sens

Le sens compte. Une gaine peut passer dans un sens et bloquer dans l’autre, selon l’orientation des coudes et l’état de la coupe. Si l’aiguille passe difficilement de A vers B, essayez B vers A avant de conclure.

Remplacer un câble existant

L’ancien câble comme guide

Quand un ancien câble est en place, il peut servir de guide. Mais il faut préparer la jonction avec soin.

Ne faites pas un nœud grossier entre ancien câble et nouveau câble. Il se coincera dans la gaine. Ne scotchez pas deux gaines extérieures côte à côte sur cinq centimètres. Cela crée une épaisseur qui bloque au premier virage.

Tirer l’aiguille avec l’ancien câble

Le mieux est de tirer une aiguille avec l’ancien câble, puis de tirer le nouveau câble avec l’aiguille. Cela prend plus de temps, mais on évite de perdre tout le passage si la jonction lâche.

Si l’ancien câble alimente un circuit

Si l’ancien câble alimente encore un circuit, le travail commence au tableau. Coupez, contrôlez, identifiez, déconnectez et isolez. L’INRS rappelle que les opérations hors tension sont la base de la prévention du risque électrique. Dans un logement, cela veut dire vérifier au bon appareil, pas seulement éteindre une lampe.

Ajouter un câble dans une gaine déjà occupée

Le frottement blesse les isolants

Ajouter un câble dans une gaine occupée est le cas qui donne le plus de mauvaises surprises.

Même si l’aiguille passe, le nouveau câble peut frotter sur les câbles existants. Le tirage chauffe, les isolants se marquent, puis le câble finit avec une blessure invisible. Ce n’est pas acceptable.

Le diamètre, le remplissage et les coudes

Il faut regarder le diamètre de la gaine, le nombre de conducteurs déjà présents, la section, la longueur et les coudes. Une ICTA de petit diamètre, déjà pleine, noyée dans une chape, n’est pas une réserve magique.

Pour situer ce que peut contenir une gaine, je donne les repères d’usage d’un tiers de section, celui qui conserve un tirage facile. Ce ne sont pas des valeurs imposées par la norme, qui n’impose plus de limite chiffrée de remplissage : ce sont des repères pratiques de chantier, issus des habitudes de pose.

Concrètement, trois fils de 2,5 mm² occupent 35,7 mm² avec leur isolant. Dans une gaine de 20 mm, qui offre 52 mm² à un tiers, le passage reste maîtrisable. Dans une gaine de 16 mm, limitée à 30 mm², il devient serré.

Respecter la logique des circuits

Il faut aussi respecter la logique des circuits. Mélanger courant fort, commande, réseau faible ou câble d’antenne dans le même conduit peut créer des problèmes de sécurité, de maintenance ou de perturbations. Une gaine disponible n’est pas toujours une gaine utilisable pour n’importe quoi.

Quand la gaine est bouchée par plâtre, eau ou gravats

Un bouchon proche de l’entrée se traite

Un bouchon proche de l’entrée se traite souvent. On aspire, on gratte doucement, on coupe proprement la gaine si elle dépasse trop, puis on remet un embout ou une entrée nette.

Un bouchon au milieu demande plus de méthode. Une aiguille rigide peut percer un amas de poussière, mais elle ne traverse pas un écrasement de béton. Si vous sentez une matière friable, tentez plusieurs passages légers. Si vous sentez un bloc dur au même endroit, arrêtez.

L’eau dans une gaine

L’eau dans une gaine arrive après dégât des eaux, passage extérieur mal protégé ou condensation. Avant de tirer, il faut comprendre d’où vient l’eau. Tirer un câble neuf dans une gaine qui reste humide revient à déplacer la panne.

Une caméra endoscopique peut aider

Dans certains cas, une caméra endoscopique aide. Elle ne passe pas partout, mais elle permet de voir un écrasement proche, un bouchon de plâtre, une gaine fendue ou un câble blessé.

Ce qu’il ne faut pas faire

Ne pas chauffer la gaine

Ne chauffez pas une gaine noyée dans une dalle pour la “ramollir” au hasard. On ne sait pas ce qu’il y a autour, ni comment l’ICTA réagit dans son environnement fermé. En apparent, certains dépannages tolèrent une souplesse ponctuelle avec précaution. En gaine coulée, ce n’est pas une méthode propre.

Ne tirez pas avec une perceuse, un treuil ou une pince bloquée sur l’aiguille. Si le passage ne vient pas à la main avec une traction raisonnable à deux, le problème est ailleurs.

Pas de savon, d’huile ou de graisse

Ne mettez pas de savon, d’huile ou de graisse. Le produit peut laisser un dépôt, retenir les poussières et compliquer un tirage futur. Un lubrifiant de tirage coûte moins cher qu’une reprise de mur.

Aucune jonction cachée dans la gaine

Ne laissez pas une jonction cachée dans la gaine. Une connexion doit rester dans une boîte accessible. Une gaine sert au passage et à la protection mécanique, pas à cacher un domino.

• Forcer jusqu’à casser l’aiguille : vous perdez le seul guide disponible
• Tirer un câble blessé : le défaut apparaîtra plus tard sous charge ou humidité
• Créer une jonction dans la gaine : dépannage impossible et risque inutile
• Mélanger des circuits non repérés : tableau illisible et erreurs futures
• Ignorer l’eau dans le conduit : le défaut revient dès que l’installation travaille

Si ça ne passe pas : les solutions propres

Reprendre la méthode

La première solution est de reprendre la méthode : aiguille seule, autre sens, tête plus fine, lubrifiant adapté, tirage à deux. Beaucoup de passages “impossibles” passent après préparation.

Localiser le blocage

La deuxième solution est de localiser le blocage. Mesurez la longueur engagée depuis chaque côté. Si les distances se recoupent près d’une boîte, d’un angle ou d’une traversée, une ouverture localisée peut suffire.

Créer un autre cheminement

La troisième solution est de créer un autre cheminement. Goulotte apparente discrète, plinthe technique, passage en faux plafond, nouvelle saignée autorisée, traversée différente. Ce n’est pas un échec. C’est souvent plus propre que massacrer un câble dans une gaine perdue.

Dans un logement fini, la solution la moins visible n’est pas toujours la plus fiable. Une goulotte bien posée et peinte peut être préférable à une gaine coulée suspecte qui déclenchera un différentiel dans six mois.

“

Une gaine qui bloque dit quelque chose. Si on écoute le blocage, on gagne du temps. Si on force, on crée la vraie panne.

Cas fréquents sur chantier

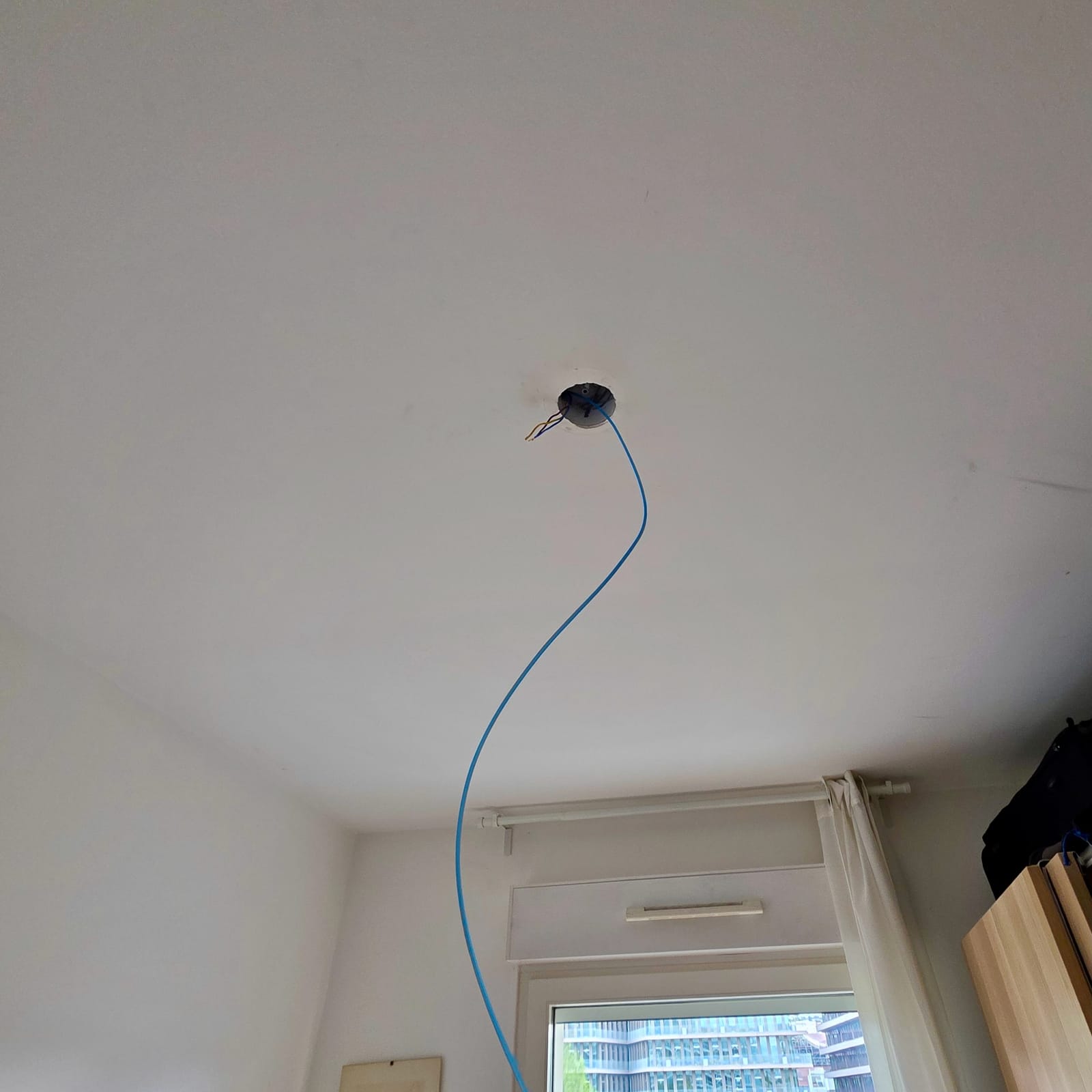

Dans un plafond ou une chape

Dans un plafond après dégât des eaux, le câble a parfois été abîmé par humidité, luminaire décroché ou traction ancienne. On veut remplacer un retour lampe sans ouvrir le plafond. Le passage est possible si la gaine n’a pas été écrasée et si le câble existant coulisse encore.

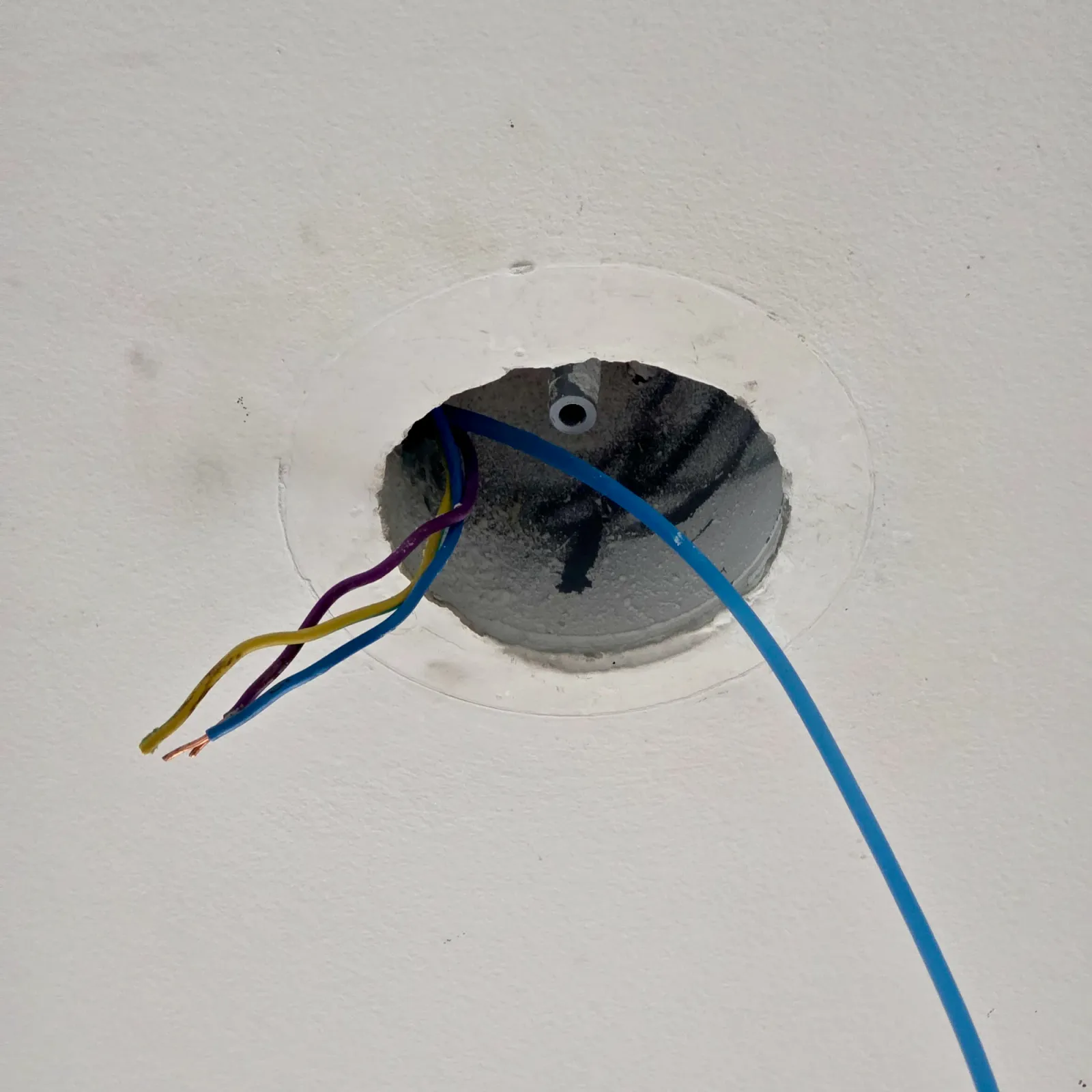

1 Sortie de gaine au plafond Sortie de gaine au plafond

Sortie de gaine au plafond

À l’orifice du plafond béton, on reconnaît l’ouverture de la gaine d’où émerge le tire-fil : c’est ici qu’on vérifie que le câble sort avec assez de longueur et sans traction.

Dans une chape, les coudes sont souvent plus serrés. Le tire-fil passe, mais la tête bloque au virage. Il faut réduire la tête, lubrifier et travailler à deux. Si le câble est trop gros pour la gaine, changer de section sans calcul n’est pas une solution.

Dans une cloison ou un tableau ancien

Dans une cloison placo, le blocage vient souvent d’une gaine pincée derrière un rail, d’une boîte pleine de plâtre ou d’un angle mal préparé. Une ouverture propre derrière un appareillage vaut mieux qu’une heure à tirer.

Dans un tableau ancien, la gaine peut arriver mais ne plus correspondre au circuit attendu. Avant de tirer, repérez le départ. Une mauvaise identification peut conduire à remplacer le bon câble dans la mauvaise gaine.

Contrôles après tirage

Une fois le câble passé

Une fois le câble passé, le travail n’est pas fini.

Vérifier l’isolant visible

Regardez l’isolant sur toute la partie visible. S’il est marqué, coupé, écrasé ou échauffé par frottement, on ne le raccorde pas comme si de rien n’était. Un câble neuf abîmé pendant le tirage est déjà une panne en attente.

Vérifiez que les extrémités sortent avec assez de longueur pour raccorder sans traction. Une boîte trop courte pousse à faire des connexions serrées, à plier le cuivre ou à cacher une jonction.

Repérer le câble aux deux bouts

Repérez le câble aux deux bouts. Dans un tableau ou une boîte, un repère propre évite les erreurs de dépannage. C’est encore plus important si plusieurs gaines arrivent dans le même volume.

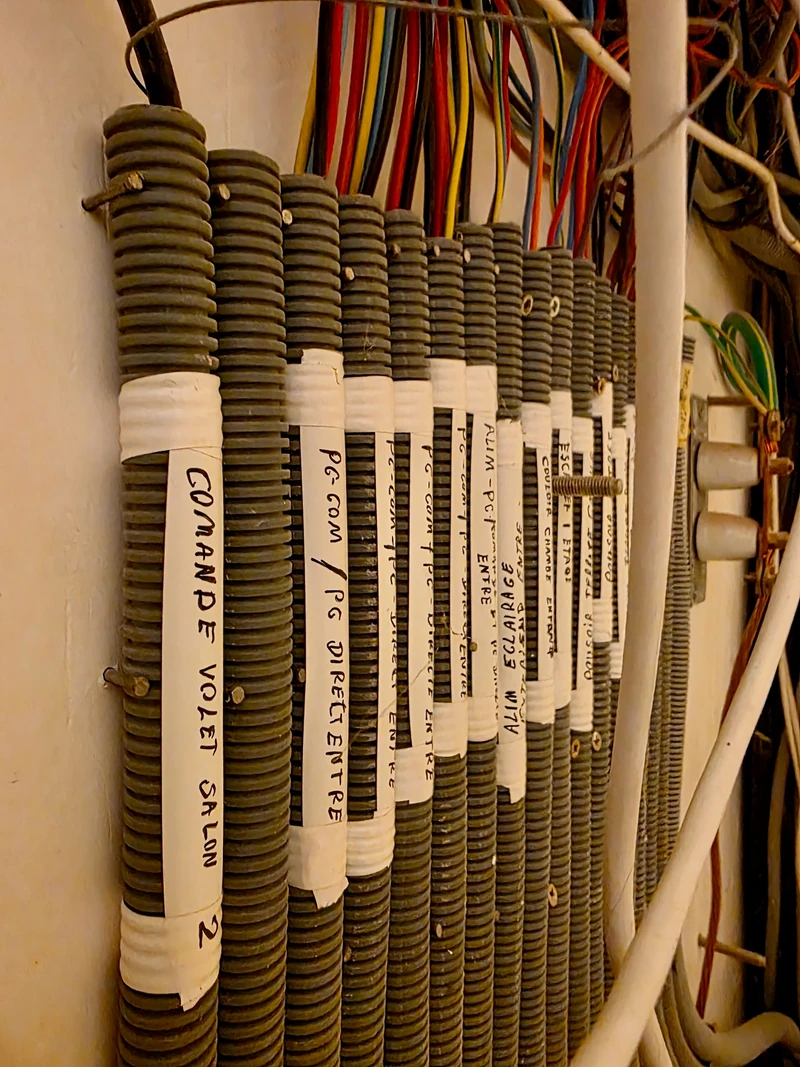

1 Annotations au marqueur Annotations au marqueur

Repérage des extrémités

Quand plusieurs gaines arrivent dans le même volume, le repère écrit désigne le bon départ avant de tirer.

Enfin, contrôlez le circuit avant usage : continuité de terre si le circuit en comporte une, absence de court-circuit, cohérence phase neutre, protection adaptée, serrage et fermeture sans contrainte.

Faut-il appeler un électricien ?

Si la gaine est courte, vide, accessible et hors tension, un bricoleur soigneux peut parfois réussir le tirage.

Si la gaine contient un câble alimenté, si le tableau est ancien, si le passage concerne un circuit spécialisé, si la gaine est humide ou si le blocage est net, l’intervention devient un vrai diagnostic électrique. Là, l’outil ne suffit plus. Il faut savoir quand arrêter.

Le coût d’un passage repris proprement est souvent inférieur au coût d’une gaine perdue, d’un câble blessé ou d’une ouverture de mur faite trop tard.
