Tableau triphasé de boulangerie

Quand on reprend un local de vente avec production, le tableau électrique n’a plus rien à voir avec celui d’une maison. Une boulangerie cumule trois statuts réglementaires : lieu de travail, ERP dès qu’elle reçoit du public et installation non domestique soumise au Consuel.

Chacun apporte son calendrier de contrôle et ses non-conformités typiques.

Le tableau lui-même est en triphasé 400 V pour alimenter le four de cuisson, et sa règle n° 1 n’est pas celle du logement : équilibrer les phases, sinon l’installation coupe en pleine production.

Je détaille ici les spécificités techniques réelles de ce tableau, les textes qui les encadrent et les écarts que je traque en reprise de commerce, dans le cadre de mes interventions en électricité pour commerces et professionnels.

Une boulangerie cumule trois régimes réglementaires

C’est le point que les repreneurs découvrent en premier : une même installation relève de trois corpus qui se superposent. Le Code du travail encadre le lieu de travail, le règlement des ERP encadre la partie vente et le Consuel valide l’installation en tant que local non domestique.

Le premier réflexe quand j’interviens sur un commerce existant est de demander ces trois documents : le rapport de la vérification périodique, le RVRE s’il y a du public et l’attestation Consuel d’origine. Un seul manquant suffit à bloquer une ouverture ou une cession, avant même de parler de matériel.

Lieu de travail : vérification initiale puis annuelle

Les installations électriques des lieux de travail relèvent des articles R. 4226-1 à R. 4226-21 du Code du travail, rappelle le bureau de contrôle ACEP. Une vérification initiale est due à la mise en service, puis après toute modification de structure (article R. 4226-14).

Ensuite, la vérification est périodique et annuelle (article R. 4226-16), réalisée par un organisme accrédité COFRAC.

Les textes d’application cités par ACEP sont le décret n° 2010-1016 du 30 août 2010, l’arrêté du 21 décembre 2011 pour la vérification initiale et l’arrêté du 26 décembre 2011 pour la vérification périodique.

L’inspection du travail peut imposer une vérification à tout moment (article R. 4722-26). Quand le local présente un risque d’explosion, les articles R. 4227-42 et R. 4227-54 s’ajoutent au dispositif, un point que je développe plus loin avec les poussières de farine.

ERP : le type M et l’éclairage de sécurité

Une boulangerie qui vend au public est un ERP, et les magasins de vente relèvent du type M selon le classement cité par le distributeur optim-elec. Les ERP se répartissent en cinq catégories selon la capacité d’accueil ; une boulangerie artisanale est le plus souvent en 5e catégorie, celle de moins de 200 personnes.

Le socle réglementaire est l’arrêté du 25 juin 1980, qui porte le règlement de sécurité et les vérifications du 1er groupe, complété par l’arrêté du 22 juin 1990 pour les ERP de 5e catégorie, cités par ACEP Contrôle.

Le bureau de contrôle délivre à l’issue des contrôles le RVRE, le rapport de vérification réglementaire en exploitation.

Le point le plus souvent relevé côté électrique est l’éclairage de sécurité : des blocs autonomes (BAES) dès 50 personnes, avec une autonomie minimale d’1 heure, un test mensuel et une vérification semestrielle, selon optim-elec. Une vérification est aussi due avant l’ouverture au public.

Le Consuel « vert » avant la mise en service

Un local professionnel ne relève pas de l’attestation blanche des logements, mais de l’attestation de conformité « verte », formulaire CERFA n° 12507*03 (source Consuel). Elle se délivre une par point de livraison (PDL), dans la catégorie des locaux à réglementations particulières, services généraux.

Depuis le 1er janvier 2025, l’attestation visée est mise à disposition du gestionnaire de réseau par le Consuel, conformément à l’article D342-19 du Code de l’énergie.

Le décret n° 72-1120 du 14 décembre 1972 modifié est cité par le Consuel comme fondement des attestations ; ACEP l’applique au contrôle des locaux à réglementations particulières.

Sans attestation verte, pas de mise en service : c’est la première porte que je vérifie sur un chantier neuf, avant même le contenu du tableau.

Avant de lancer la demande, je compte les points de livraison du local : comme le montre l’infographie de la section raccordement, une boulangerie peut compter deux compteurs Linky triphasés côte à côte, donc deux PDL.

Chaque PDL porte sa propre attestation verte et son disjoncteur d’abonné ; si l’un des deux n’a pas d’attestation, sa mise en service reste bloquée même quand l’autre est conforme. C’est un oubli fréquent dans les dossiers de reprise, et il se repère en une minute en regardant le nombre de compteurs.

Raccordement : ce que change le seuil de 36 kVA

Enedis décrit le raccordement d’un bâtiment professionnel en 5 étapes : demande, devis, travaux, solde, mise en service. La mise en service exige le contrat de fournisseur, la facture de raccordement payée et le Consuel, source Enedis.

Le seuil technique à connaître est 36 kVA. À ce niveau ou en dessous, la mise en service se fait par téléréglage Linky, sans déplacement ; au-delà, un technicien Enedis intervient sur site. Ce seuil conditionne aussi le déroulement des travaux, donc le planning d’ouverture.

Concrètement, je conseille de lancer la demande dès la signature du devis d’électricité : les 5 étapes d’Enedis s’enchaînent dans l’ordre annoncé, et le solde de la facture se règle avant la mise en service, dernière étape.

Pendant que les travaux du réseau préparent le point de livraison, le tableau se pose à l’intérieur : les deux chantiers avancent en parallèle au lieu de se succéder.

Si le local est déjà raccordé et que vous ne savez pas s’il est en monophasé ou en triphasé, le guide sur savoir si son compteur est monophasé ou triphasé donne les repères de lecture du compteur existant.

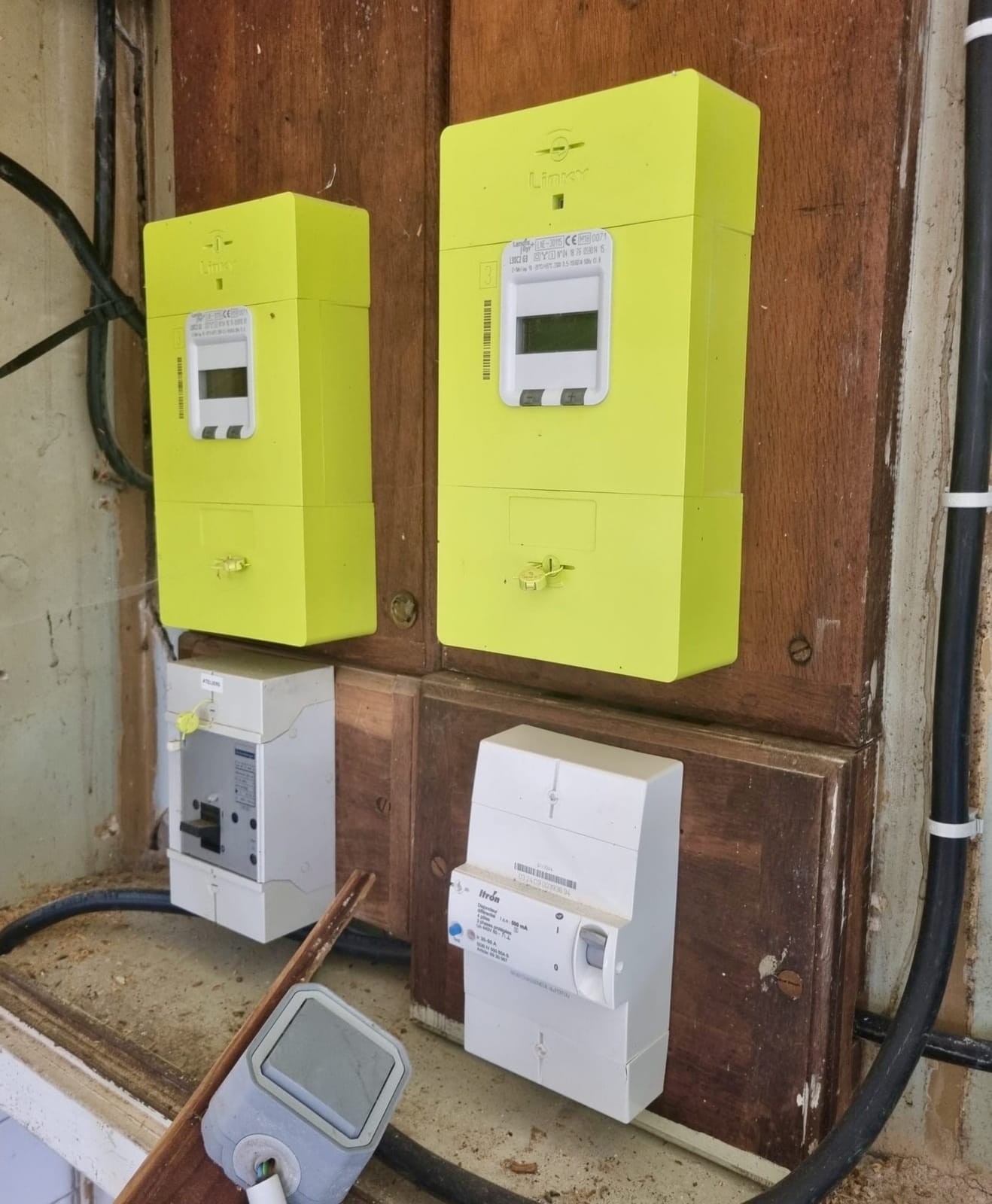

1 Compteur Linky Compteur Linky 2 Disjoncteur d’abonné Disjoncteur d’abonné

Compteur Linky et disjoncteur d’abonné

Le compteur et le disjoncteur d’abonné à repérer au départ de l’installation, avant la mise en service

1. 1 Compteur Linky
2. 2 Disjoncteur d’abonné

Une boulangerie artisanale tourne souvent autour de cette valeur. L’exemple de terrain relevé sur ForumConstruire en mars 2025 cumule un four de 36 kW, un pétrin de 4 à 8 kW et trois chambres froides d’environ 1,5 kW chacune, le tout sur un abonnement triphasé 36 kVA décrit comme « à la limite ».

C’est un retour d’échange, pas une étude, mais il illustre le cas le plus courant : quand la puissance est au taquet, la moindre pointe fait disjoncter le disjoncteur d’abonné.

Équilibrage des phases : le sujet qui coupe la production

« Toutes les phases doivent être égales entre elles », pose IZI by EDF. Sur un circuit triphasé de 60 A, chaque phase est limitée à 20 A ; c’est la règle de l’équilibrage des phases, et c’est le point central d’un tableau de boulangerie.

Un déséquilibre provoque le dépassement de la valeur nominale d’une phase, un déséquilibre de tension et la coupure générale par le disjoncteur d’abonné. En boulangerie, cette coupure tombe en pleine fournée : four, pétrin et chambres froides ne se relancent pas seuls, et la production s’arrête au moment où elle rapporte.

Pour l’éviter, je répartis les circuits en trois colonnes, une par phase, en veillant à ne pas mettre les équipements énergivores sur la même phase, comme le recommande IZI by EDF.

La méthode complète de répartition est détaillée dans le guide sur l’équilibrage d’un tableau électrique triphasé.

• Trois colonnes de départs, une par phase, sans cumuler les énergivores.
• Courant relevé par phase au moment de la pointe du four.
• Départ du four sur sa propre ligne, protégé à son calibre.
• Neutre présent et coupé quand le matériel l’utilise (4P).

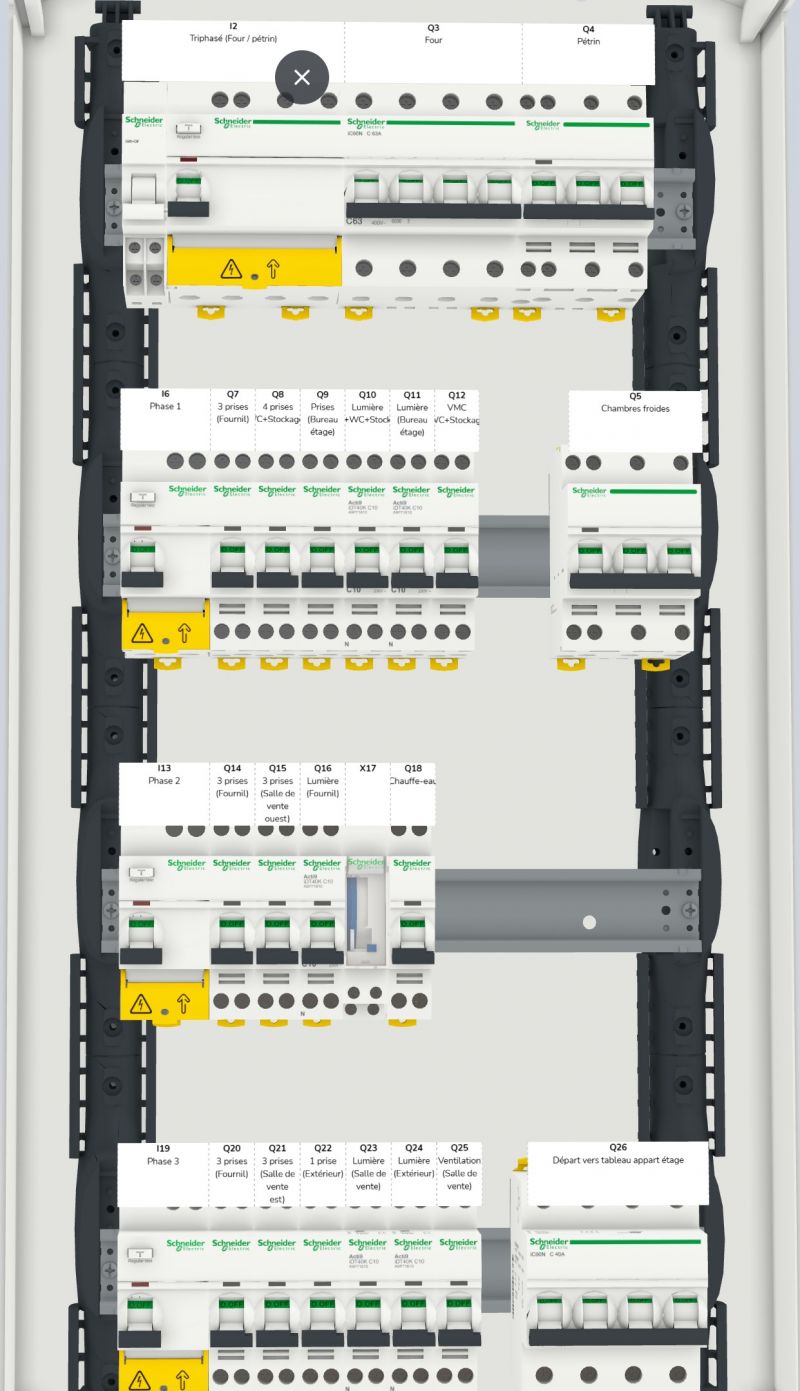

1 Étiquette de repérage des départs Étiquette de repérage des départs

Tableau triphasé repéré

Le repérage écrit sous chaque disjoncteur permet d’identifier les départs avant de les répartir par phase

Je contrôle aussi la tension entre phases : un circuit triphasé présente 230 V entre phase et neutre et 400 V entre phases (IZI by EDF). Une mesure au VAT entre deux phases doit afficher les 400 V attendus ; moins, et je cherche un défaut en amont avant de toucher au tableau.

Dimensionnement : l’exemple d’un four de 36 kW

Le triphasé est adapté aux locaux commerciaux avec four de grande puissance, rappelle IZI by EDF. La distribution se fait sur 4 fils : 3 phases + neutre, d’où la place que prennent les départs triphasés dans le tableau.

Dans l’exemple de terrain cité plus haut, le four de 36 kW absorbe 52 à 65 A selon le facteur de puissance, le pétrin 4 à 8 kW et chaque chambre froide environ 1,5 kW. La section retenue dans cet échange est du R2V 5G16 mm² pour le four (environ 52 A) et du 5G2,5 mm² pour le pétrin et les chambres froides.

Je le répète : ces valeurs viennent d’un retour de terrain [non normatif], pas d’une étude de bureau de contrôle.

Le dimensionnement définitif se fait sur les tableaux de section NF C 15-100 et le guide UTE C 15-105, avec un calcul d’Icc ; les outils de conversion kW en ampères en triphasé et de section de câble en triphasé 400 V donnent une première estimation, pas le chiffre final.

L’encombrement, lui, se calcule en modules normalisés de 17,5 mm : un disjoncteur triphasé occupe 3 modules et une ligne triphasée 3P+N environ 4 modules, indique IZI by EDF, qui recommande 18 modules par rangée pour du triphasé.

À comparer avec la logique résidentielle des circuits spécialisés obligatoires, qui ne s’applique pas telle quelle à un local professionnel mais reste un bon repère pour comprendre les lignes dédiées.

Pour une première architecture de coffret, un configurateur de tableau électrique aide à poser les calibres ; la validation finale revient à l’étude, jamais au configurateur.

4P ou 3P : le neutre fait la différence

Le retour de terrain soulève un point que je retrouve souvent en boulangerie : lorsque le four distribue le triphasé en 3 circuits monophasés internes, le neutre est actif et la protection doit obligatoirement se faire en 4P (tétrapolaire) avec coupure omnipolaire, et non en 3P.

C’est la règle indispensable pour assurer le déclenchement sûr de tous les conducteurs actifs.

1 Différentiel tétrapolaire 4P Différentiel tétrapolaire 4P

Différentiel tétrapolaire 4P

Un appareil 4P se reconnaît à ses quatre bornes : trois phases et le neutre, tous coupés

Côté protection du four lui-même, le choix du type de disjoncteur suit la même démarche que pour un four de maison, avec des calibres en plus ; j’ai détaillé la méthode dans l’article sur le disjoncteur type A ou AC pour four.

Le calibre se choisit sur la puissance réellement absorbée, jamais sur la plaque seule.

Pouvoir de coupure et sections

Le même échange de terrain indique qu’un branchement ≤ 36 kVA en puissance surveillée se contente d’un pouvoir de coupure de 3 000 A ; au-delà de 36 kVA, le pouvoir de coupure se détermine par calcul d’Icc. Là encore, c’est un retour de forum [non vérifié] : seul le calcul par l’étude retient ce chiffre.

ATEX : les poussières de farine changent la donne

C’est la spécificité la plus propre à la boulangerie, et la moins traitée côté grand public. L’INRS le dit sans détour : les poussières de farine sont combustibles, et « les couches, dépôts et tas de poussières combustibles doivent être traités comme source susceptible de former une atmosphère explosive ».

Le zonage se fait selon la NF EN 60079-10-2 en trois zones, rappelle l’INRS :

Pour le matériel, l’INRS distingue les catégories d’appareils : catégorie 2 pour la zone 21, marquée CE II 2D, et catégorie 3 pour la zone 22, marquée CE II 3D. S’ajoutent des exigences d’indice de protection (IP5X ou IP6X) et de température de surface.

Le tableau suivant résume la correspondance entre zone, catégorie et marquage, telle que la présente l’INRS :

La catégorie 1 n’apparaît presque jamais dans un tableau : la zone 20 est l’intérieur des réservoirs et canalisations de farine, un endroit où aucun coffret ne va. En revanche, les organes qui plongent dans cette chaîne, comme les capteurs de niveau ou les moteurs de vis de transfert, doivent porter le marquage CE II 1D.

C’est un point que je contrôle quand je remplace un équipement dans une trémie, car un appareil de catégorie 3 installé là ne protège personne.

Pour le tableau, cela se traduit par trois règles simples : un emplacement hors zones à risque, une IP adaptée à l’ambiance du fournil et du matériel Ex si un élément du tableau doit rester en zone. Les locaux concernés relèvent en plus de la vérification spécifique des articles R. 4227-42 et R. 4227-54.

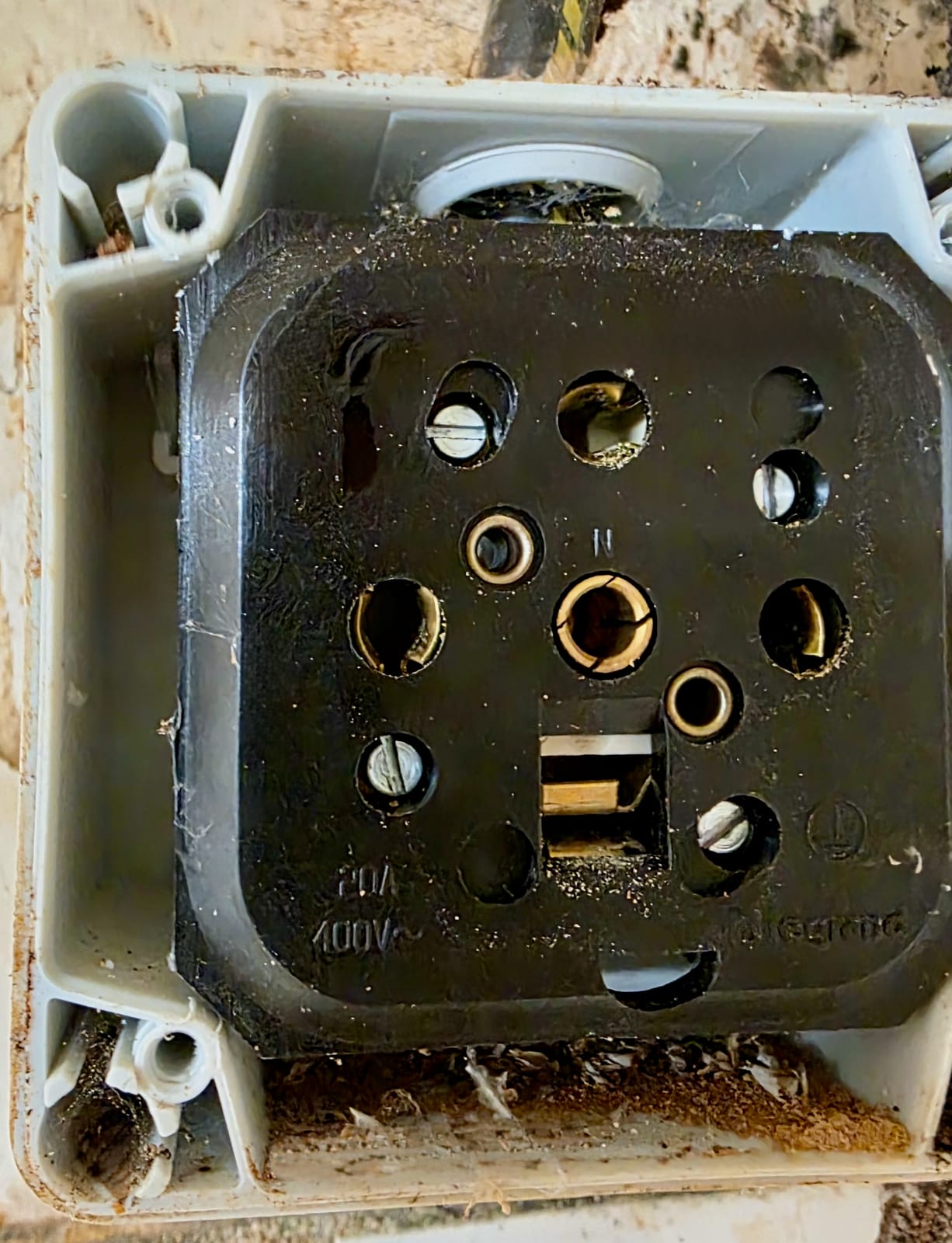

Une dernière précaution que je fais confirmer au cas par cas, car c’est une déduction pratique et non un texte cité : la farine encrasse les appareillages, et le nettoyage haute pression comme l’humidité des chambres de pousse imposent des indices de protection et des cheminements adaptés autour du tableau.

Je préfère un coffret fermé et un accès protégé à un tableau ouvert dans le fournil.

Les non-conformités que je chasse en reprise de commerce

Quand je visite un commerce existant, je coche une liste courte de points qui reviennent dans la majorité des cas. Les voici avec leur fondement :

Deux constats dominent dans les locaux que je visite : le défaut de vérification annuelle et le déséquilibre des phases. Le premier est un risque réglementaire direct (article R. 4226-16), le second un risque de production : une coupure en pleine fournée coûte plus cher que la mise en conformité.

L’INRS complète ce tableau avec les risques propres au métier : les brûlures et les matériels de cuisson inadaptés ou non conformes font partie des risques recensés en boulangerie-pâtisserie.

Côté tableau, je traduis cela par un contrôle du circuit du four à chaque visite : connexions serrées, câble sans trace d’échauffement, protection au calibre de la puissance réellement absorbée.

Un four de 36 kW alimenté par un circuit fatigué cumule le risque d’incendie et le risque de coupure en production, les deux faces du même défaut.

1 Différentiel tétrapolaire ancien modèle Différentiel tétrapolaire ancien modèle

Ancien différentiel triphasé

Ce modèle ancien de différentiel tétrapolaire signale une installation d’époque à mettre en conformité

La question de la mise en sécurité ou mise aux normes se pose alors dans les mêmes termes qu’en habitation, mais avec des enjeux d’exploitation en plus : chaque jour d’arrêt du four est une journée de chiffre d’affaires perdue.

Délestage et suivi de charge par phase

Quand l’abonnement est « au taquet », certains proposent d’installer un délesteur pour rester sous la puissance souscrite. Le retour de terrain que j’ai relevé le juge inadapté en exploitation boulangerie : il coupe un process en cours, ce qui casse une fournée ou une fermentation.

L’alternative évoquée dans le même échange est le suivi de la puissance par phase, avec un compteur d’énergie modulaire ou des tores ampèremétriques. C’est un retour d’expérience [non vérifié] sur source normative, mais la logique est solide : mieux vaut surveiller et répartir que couper.

J’ai décrit le principe du délestage sur une borne de recharge ; en boulangerie, son usage se heurte à la coupure de process, et je ne le recommande pas comme solution première.

La répartition des départs et le suivi par phase restent mes deux leviers avant d’envisager une baisse de puissance.
