Différentiel type B : solaire, IRVE et courant continu

Quand une borne de recharge triphasée ou un onduleur solaire entre dans un projet, la question du différentiel revient systématiquement : type A, type F ou type B. La réponse change le prix du tableau, et surtout la sécurité réelle de l’installation.

Le type B est le seul interrupteur différentiel qui couvre les quatre familles de courants de défaut, y compris le courant continu lissé qui rend les autres aveugles. C’est lui que la NF C 15-100-7-722 vise pour les bornes triphasées, et celui que les fabricants recommandent pour le photovoltaïque triphasé.

Je détaille ici ce qu’il détecte, pourquoi le continu pose problème, ce que disent les textes pour l’IRVE et le solaire, ce qu’il coûte réellement et les trois pièges que je vérifie avant de chiffrer un tableau.

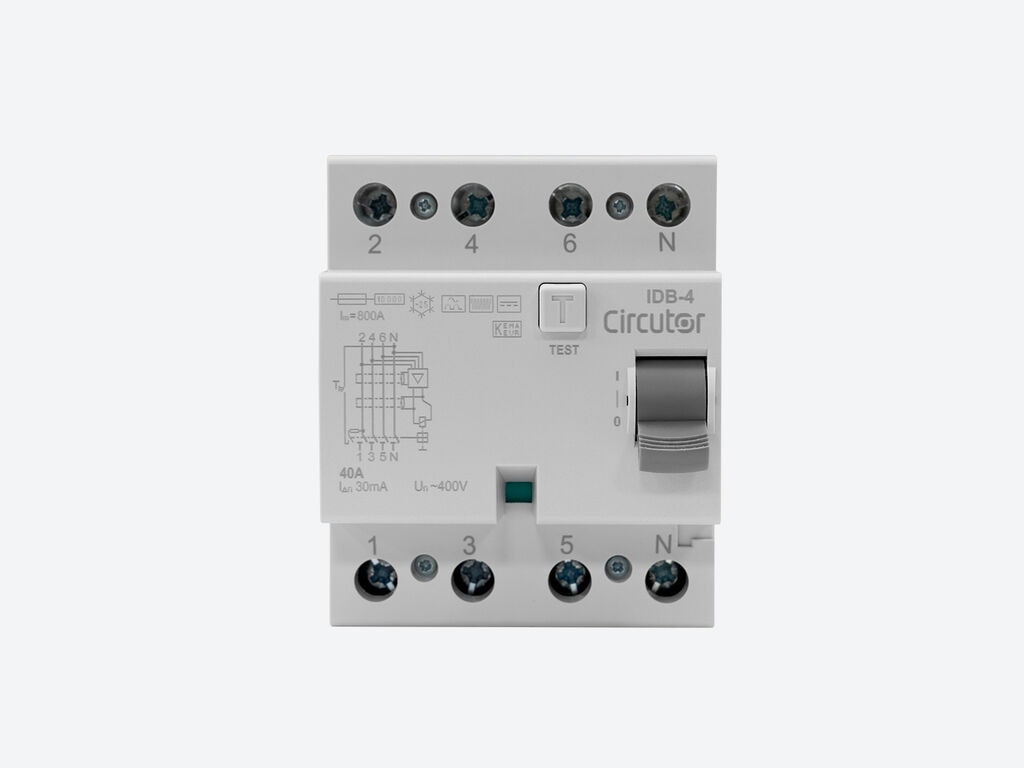

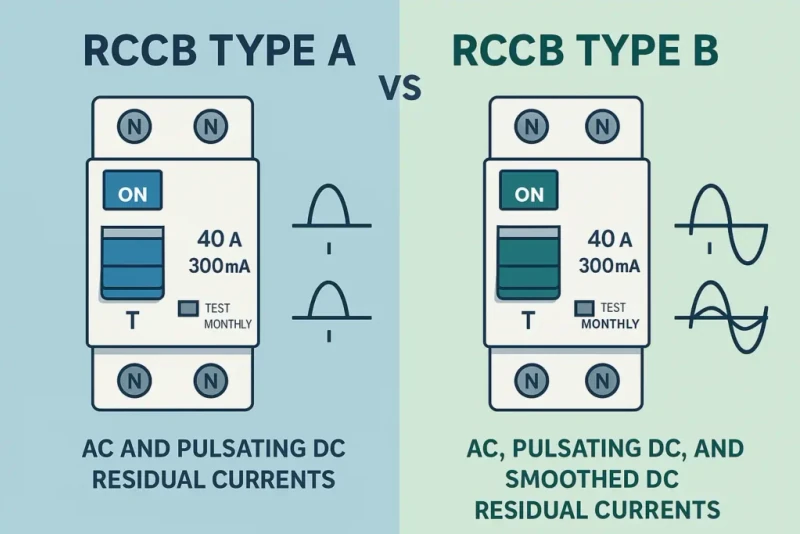

Ce que détecte un type B, et que les autres ne détectent pas

La classification des interrupteurs différentiels se lit comme un empilement de domaines de détection. Le type AC voit les défauts sinusoïdaux. Le type A ajoute le courant pulsé, celui des appareils électroniques courants. Le type F couvre en plus les courants composites multifréquences jusqu’à 1 000 Hz.

Le type B empile tout cela et ajoute la quatrième famille : le DC lissé, autrement dit le continu pur. C’est le seul DDR du marché courant qui la couvre, et c’est exactement ce que confirme Schneider dans son blog d’ingénierie : sinusoïdal pur pour le AC, pulsé pour le A, composite jusqu’à 1 000 Hz pour le F, non sinusoïdal et continu lissé pour le B.

Pour y arriver, le type B combine deux systèmes de détection. Une technologie dite fluxgate prend en charge le courant continu lissé, pendant qu’une détection de type AC/A, indépendante de la tension, surveille le reste. Ce deuxième point compte : la détection continue de fonctionner même en cas de perte de tension de ligne.

Les DDR de type F et de type B relèvent de la norme produit NF EN 62423, dont le titre couvre explicitement les deux familles pour un usage domestique et analogue. Je n’ai pas pu consulter le texte normatif lui-même, payant et non rendu par les pages catalogues, donc je m’en tiens au titre.

Côté pratique, la différence entre un interrupteur différentiel et un disjoncteur différentiel est indépendante du choix du type : le second ajoute la protection contre les surcharges et les courts-circuits, le premier ne protège que contre les défauts à la terre. Les deux existent en version B, mais c’est l’interrupteur que je vois le plus souvent dans les tableaux de bornes.

Pourquoi le courant continu rend un différentiel aveugle

Le problème n’est pas théorique. Un courant de défaut continu pur supérieur à environ 6 mA sature le tore magnétique d’un type A, qui perd temporairement sa sensibilité et peut ne pas déclencher sur un vrai défaut. Schneider parle de blinding effect : le DDR est littéralement aveuglé par le courant continu.

C’est la raison d’être des dispositifs de détection 6 mA DC, souvent abrégés RCD-DD. On les trouve intégrés aux bornes de recharge ou ajoutés au tableau sous forme de module dédié. Leur rôle est précisément de couvrir le créneau que le type A ne voit pas.

Le point que je rappelle à chaque fois : le type F ne détecte pas davantage le DC pur au-delà de 6 mA. Contrairement à une idée reçue répandue, il ne dispense pas du détecteur 6 mA DC. Il couvre les fréquences composites, pas le continu pur.

Le type B, lui, intègre la détection DC. Aucun dispositif complémentaire n’est à prévoir en aval, ni module au tableau, ni détection dans la borne. C’est ce qui explique son prix, mais aussi sa simplicité d’installation quand le contexte l’impose.

Les onduleurs sans transformateur illustrent bien le mécanisme : ils peuvent générer des courants de fuite DC continus, et un type A placé en aval risque l’aveuglement au moment où il faudrait justement déclencher. C’est le scénario exact que le type B élimine.

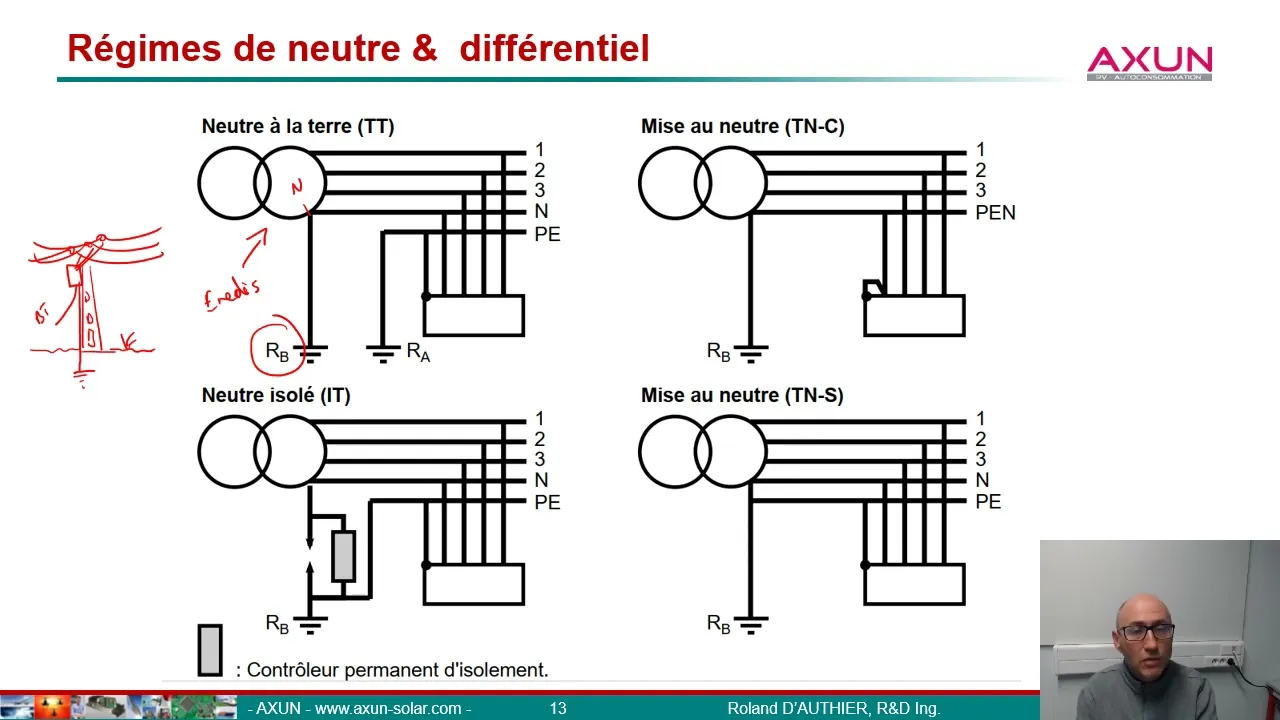

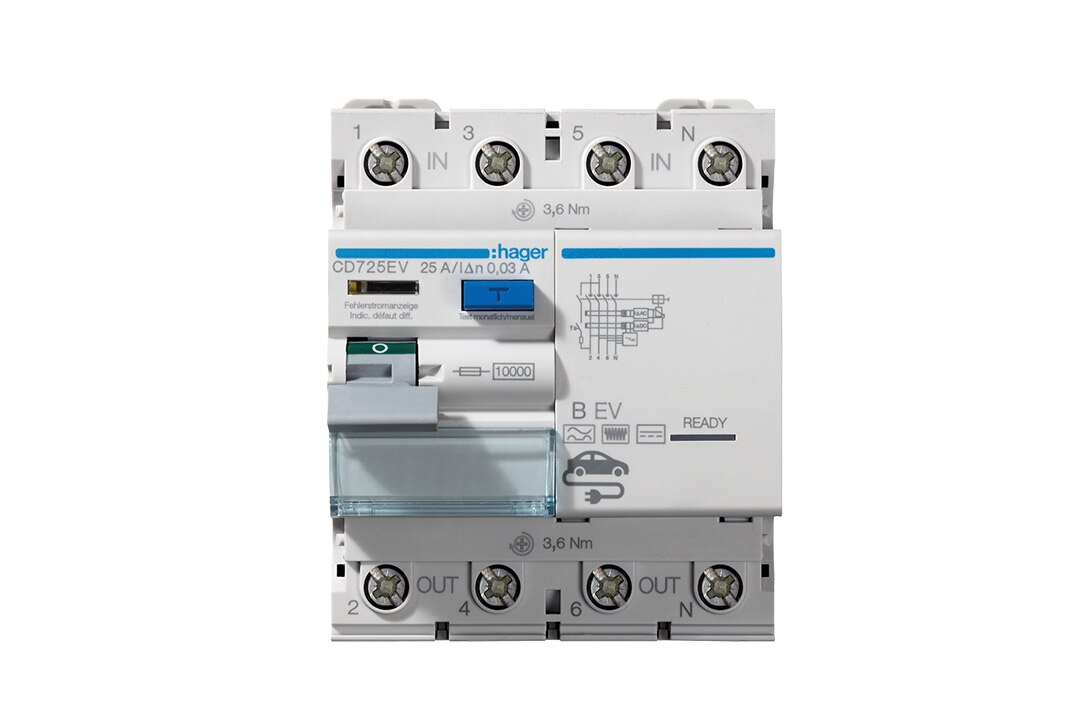

Borne de recharge : ce que dit la NF C 15-100-7-722

Côté IRVE, le texte de référence est la NF C 15-100-7-722, qui annule et remplace le guide UTE C 15-722 ainsi que les fiches d’interprétation F11, F15, 17, F22 et F23. C’est le premier point à savoir quand on reprend une installation existante : les repères anciens ne sont plus valables.

Le principe posé par la norme, tel que le résume Rexel : chaque borne ou prise renforcée part sur un circuit spécialisé avec un DDR 30 mA individuel. Le type dépend de l’alimentation : type A ou F pour les bornes monophasées, type B pour les bornes triphasées.

Les recoupements vont dans le même sens. Legrand, dans sa page professionnelle, écrit que la protection se fait par un DDR de type A ou F en monophasé, ou par un DDR de type A ou F plus un dispositif de détection 6 mA, ou un type B, en triphasé. 123elec confirme que depuis la révision 2024, les exigences dépendent de la configuration, avec du type A ou F en monophasé et du type B en triphasé.

La lecture terrain du guide Bornetik ajoute la nuance qui change les devis. En monophasé 7,4 kW : type A (ou F) plus détecteur 6 mA DC, soit un module au tableau, soit une détection intégrée à la borne — la plupart des bornes récentes de Wallbox, Zaptec, Schneider, Legrand ou ABB l’intègrent. En triphasé 22 kW : type B, ou type A si la borne intègre la détection 6 mA DC.

Avant de choisir le différentiel, il faut aussi s’assurer que l’abonnement suit : la question du compteur Linky qui disjoncte sur puissance insuffisante se règle en amont du tableau. Et le métier d’électricien IRVE consiste justement à vérifier ces points dans l’ordre.

Sur le calendrier, je reste prudent. Certaines sources secondaires évoquent une exigence 6 mA DC « obligatoire depuis septembre 2025 », mais le texte normatif est payant et je n’ai pas pu le consulter pour recouper cette date ferme. Je m’en tiens à ce qui est recoupé : la version 2024 de la NF C 15-100 est applicable au 1er septembre 2025, et la partie 7-722 a remplacé l’ancien guide UTE.

Pour le choix de l’équipement lui-même, la question de quelle borne choisir vient avant celle du différentiel : la fiche technique de la borne décide de la protection, pas l’inverse. La borne doit aussi partir sur un circuit spécialisé, comme tous les usages à forte puissance.

Solaire : le type B dans la partie 7-712

Côté photovoltaïque, le cadre a changé avec la nouvelle NF C 15-100, publiée en août 2024 et applicable au 1er septembre 2025, déclinée en 21 normes selon Hager et Rexel. La partie PV relève de la série 7-712, alignée sur les normes européennes.

Rexel est explicite : un DDR de type B est requis pour certaines applications spécifiques, en citant les bornes de recharge pour véhicules électriques et les installations photovoltaïques triphasées. Côté PV, la protection différentielle est obligatoire à l’origine du circuit du générateur, avec un raccordement possible en amont ou en aval des protections sous conditions — interdiction de fiche sur socle, pas de mise à la terre en aval du dispositif de protection, et d’autres exigences que je ne détaille pas ici.

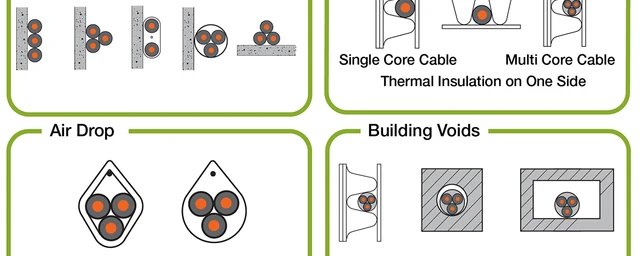

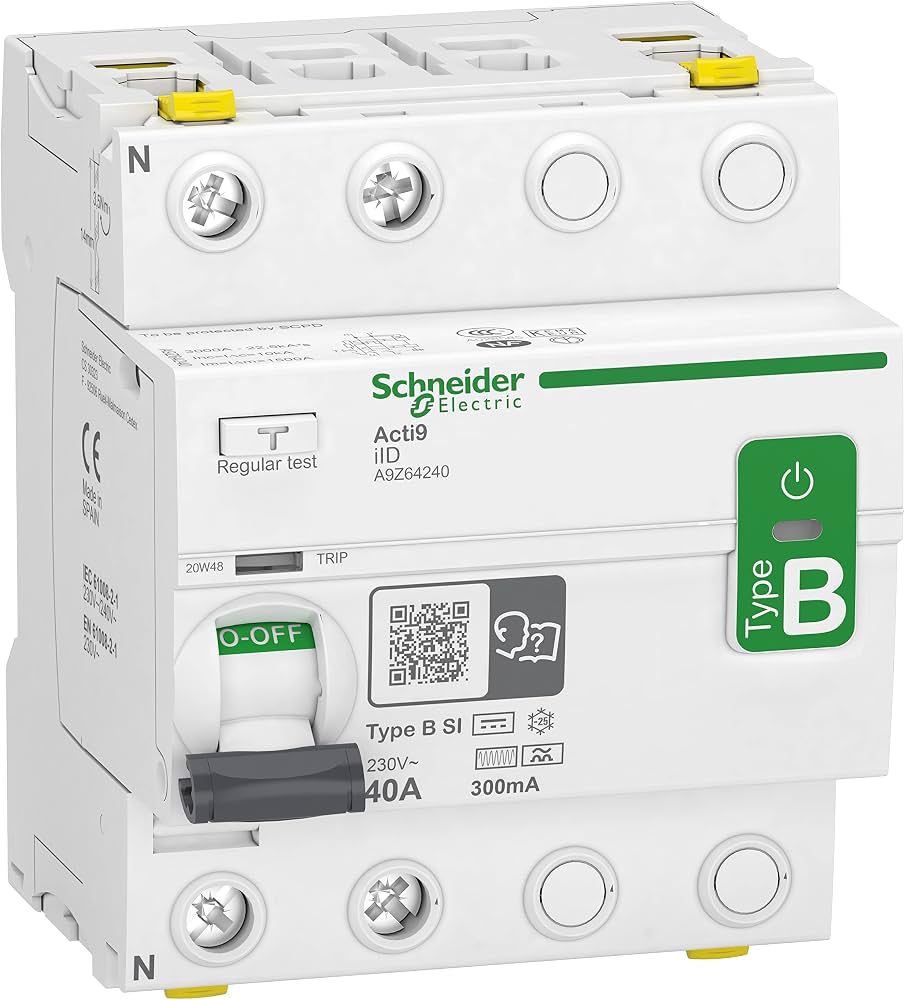

Schneider recommande le type B pour les systèmes PV triphasés, dont les convertisseurs DC/AC génèrent des courants de défaut composites et continus. Pour le monophasé avec alimentations à découpage, le fabricant oriente vers son type SI. Je ne peux pas vous donner de seuil chiffré pour le résidentiel monophasé ou les micro-onduleurs : le texte précis de la 7-712 n’est pas consultable en accès libre, et aucune source ouverte que j’ai pu ouvrir ne donne son libellé exact.

Côté génération en courant continu, des panneaux jusqu’à l’onduleur, le référentiel français reste le guide UTE C 15-712-1, amendé en août 2008 pour intégrer le PV au champ de la C 15-100. Il apporte des précisions sur les micro-onduleurs, les optimiseurs et la sensibilité de la protection différentielle. C’est la référence que je garde pour la partie CC de l’installation.

Avant de parler de différentiel, la question de savoir si les panneaux solaires sont rentables pour votre toiture se règle ailleurs, sur le dimensionnement et le tarif de rachat. La protection, elle, ne se discute pas : elle se pose au bon endroit et au bon type.

Les autres usages du type B : variateurs et milieu professionnel

Le type B ne sert pas qu’aux bornes et au solaire. Les variateurs de vitesse triphasés sont son autre terrain de chasse, comme le précise Legrand dans sa documentation professionnelle : le type F est prévu en tête des circuits monophasés à variateurs, mais « pour les mêmes applications en triphasé, le différentiel de type B est exigé ».

Schneider complète le tableau : les variateurs triphasés génèrent des fuites à diverses fréquences plus du courant continu, d’où le besoin du type B sur des équipements comme les ponts roulants ou les ascenseurs. Ce sont des installations où le coût du différentiel est marginal au regard de l’équipement protégé.

Un indice intéressant sur l’usage « grand public » : la FAQ résidentielle de Legrand ne mentionne que les types AC, A, F et Hpi — le type B en est absent. C’est cohérent avec son positionnement : le type B est un composant de tableau triphasé et professionnel, pas un produit de rayon pour l’habitation standard.

Sur un tableau triphasé, la répartition des phases compte autant que la protection : j’en parle en détail dans équilibrer un tableau électrique triphasé. Le type B s’insère dans cette logique, pas à la place.

Combien coûte un type B

Le prix est le premier réflexe de recul. Voici les relevés que j’ai faits sur elec-fournitures.com, page des interrupteurs différentiels 40 A, pour des produits de même calibre :

Le ratio est frappant : 210 € HT contre 52,15 € HT pour le même fabricant, le même calibre et la même page, soit environ 4 fois le prix d’un type A. C’est cohérent avec l’ordre de grandeur du guide Bornetik, qui annonce un type B de 3 à 5 fois le prix d’un type A.

Les fourchettes estimées par cet installateur sont à prendre avec précaution : 350 à 500 € pour un type B 40 A triphasé, contre 100 à 120 € pour un type A 40 A triphasé. Ce sont des estimations de terrain à recouper avec les tarifs pro, pas des prix publics. Chez Hager par exemple, le type B n’a pas de prix public en France, les tarifs passant par le portail professionnel.

L’encombrement compte aussi : le type B 4P 40 A de Legrand occupe 4 modules selon les données relevées chez un distributeur. Je n’ai pas pu vérifier cette valeur pour les autres marques, donc je ne la généralise pas.

Pour situer ce coût dans votre projet, le prix de remplacement d’un disjoncteur différentiel dépend surtout du type choisi : passer d’un type A à un type B multiplie le poste matériel par quatre, sans changer la main-d’œuvre.

Trois pièges que je vérifie avant de chiffrer

Le premier piège, c’est la fiche de la borne. Si la borne intègre la détection 6 mA DC, un type A suffit même en triphasé. D’après les prix relevés ci-dessus, l’économie réelle est de l’ordre de 150 € HT par différentiel — de quoi changer un devis de plusieurs centaines d’euros sur un projet complet.

Le deuxième piège, je l’ai déjà signalé : le type F ne dispense pas du détecteur 6 mA DC. Sur un devis de borne triphasée, remplacer un type B par un type F sans ajouter la détection DC est une fausse économie qui laisse la protection incomplète.

Le troisième concerne la discrimination. Sur plusieurs niveaux de protection, il faut choisir des seuils croissants vers l’amont pour éviter l’aveuglement d’un DDR par le courant continu, comme le recommande Schneider. Un type B en amont ne règle pas tout si le niveau intermédiaire est mal dimensionné.

Je n’ai pas développé ici le test spécifique d’un type B — bouton test, aimant ou autre — faute d’éléments sourcés suffisants. Ce que je peux dire, c’est que la vérification du déclenchement fait partie de la mise en service de toute installation neuve, et qu’elle est encore plus importante quand du continu est en jeu.

En résumé : quel différentiel pour quelle installation

Le type B est un composant de précision : il ne se justifie pas partout, mais là où du courant continu lissé peut circuler, il n’a pas d’équivalent. Borne triphasée sans détection intégrée, photovoltaïque triphasé, variateurs triphasés : dans ces trois cas, il est soit exigé, soit recommandé par les fabricants et les distributeurs.

Partout ailleurs, un type A ou F bien choisi, éventuellement complété par un détecteur 6 mA DC, couvre le besoin pour un coût matériel quatre fois inférieur. La décision se prend sur la fiche technique de l’équipement alimenté, pas sur un réflexe.
