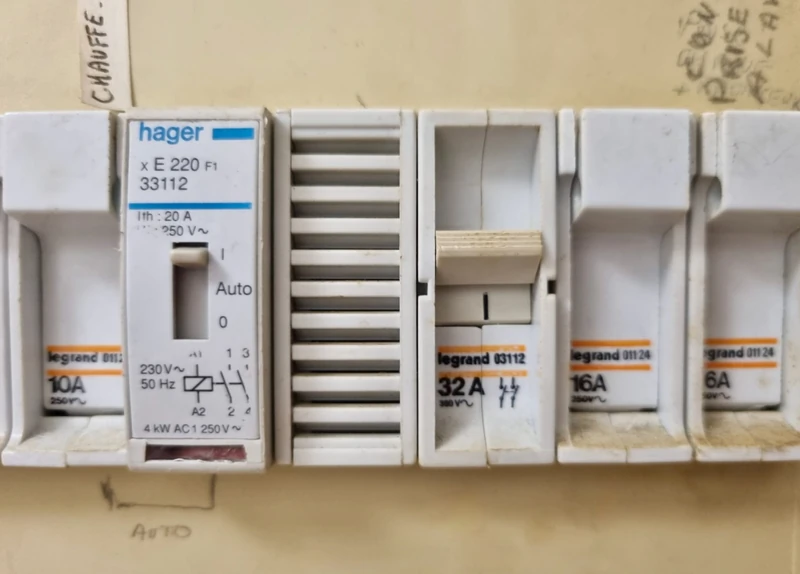

Remplacer un fusible par un disjoncteur : méthode

Dans des millions de logements français construits avant les années 1990, le tableau électrique abrite encore de vénérables porte-fusibles à cartouche cylindrique ou à broches porcelaine.

Dès qu’un court-circuit ou une surcharge survient, le fil fusible fond, plongeant la pièce dans le noir et imposant une quête anxieuse d’un fusible de rechange du bon calibre.

Remplacer ces anciens porte-fusibles par des disjoncteurs divisionnaires magnéto-thermiques modernes constitue l’une des modernisations les plus profitables pour la sécurité et le confort de votre habitation.

Ce remplacement, vivement préconisé par les fabricants et les organismes de prévention, élimine le risque d’incendie et permet de réarmer la ligne d’un simple geste sur la manette.

Pourtant, cette opération n’est pas un simple échange standard de module. Dans les tableaux anciens, le câblage en neutre commun et l’absence d’interrupteurs différentiels 30 mA posent des pièges techniques redoutables qu’il convient de maîtriser avant de poser le moindre tournevis.

Dans ce dossier complet, nous détaillons la méthodologie exacte d’artisan pour remplacer un fusible par un disjoncteur, appairer méthodiquement les conducteurs de neutre et réussir la rénovation de votre tableau dans le strict respect de la norme NF C 15-100.

Pourquoi les fusibles sont-ils devenus obsolètes et dangereux ?

Pendant des décennies, le fusible à fusion a constitué le seul rempart contre les incendies d’origine électrique.

Pourtant, face aux exigences de sécurité contemporaines, cette technologie présente des faiblesses majeures qui ont conduit la norme NF C 15-100 à en interdire formellement l’installation en logement neuf et en rénovation complète.

1. Une protection unipolaire qui laisse le neutre sous tension

Le danger le plus grave d’un porte-fusible ancien réside dans sa conception unipolaire. Le fusible ne protège et ne coupe que le fil de phase. Le conducteur de neutre, quant à lui, n’est jamais interrompu : il transite directement vers les récepteurs sans traverser le mécanisme.

Si un appareil subit un défaut et que le fusible grille, la phase est bien coupée. Mais si un autre appareil reste allumé sur le même circuit ou sur une ligne voisine, le courant peut retourner par le neutre.

Le neutre de l’appareil prétendument coupé se retrouve porté à 230 volts ! Un bricoleur qui intervient sur une douille ou une prise en croyant la ligne isolée risque une électrisation mortelle.

À l’inverse, les disjoncteurs résidentiels modernes sont de type Uni+Neutre (1P+N) ou bipolaires : lorsqu’ils déclenchent, leur mécanisme coupe simultanément la phase ET le neutre, garantissant une séparation diélectrique totale du circuit.

1 Rangée de disjoncteurs divisionnaires Rangée de disjoncteurs divisionnaires 2 Barre grise horizontale reliant le haut des disjoncteurs Barre grise horizontale reliant le haut des disjoncteurs

Tableau modulaire modernisé

Les anciens fusibles font place à des disjoncteurs peignés alimentés par un différentiel 30 mA.

1. 1 Rangée de disjoncteurs divisionnaires
2. 2 Barre grise horizontale reliant le haut des disjoncteurs

2. Le risque d’incendie par calibre inadapté ou bricolage de fortune

Combien de fois ai-je découvert sur de vieux tableaux des cartouches fusibles de 10 A remplacées par du 20 A ou du 32 A parce que « le fusible sautait tout le temps » ? Pire encore : certains particuliers enroulaient un fil de fer ou du papier aluminium autour de la cartouche pour rétablir le courant en urgence.

Ce bricolage criminel supprime toute protection thermique : le câble de 1,5 mm² surchauffe dans la cloison sans que rien ne coupe, provoquant l’incendie du logement. Avec un disjoncteur divisionnaire calibré d’usine, ce risque disparaît : le calibre est scellé et ne peut pas être manipulé.

L’ergonomie des hauteurs de manœuvre de ces nouveaux modules est détaillée dans notre guide sur la hauteur du tableau électrique selon la norme.

Tableau comparatif : Porte-fusible contre Disjoncteur divisionnaire

Pour mesurer le bond en avant technologique offert par le disjoncteur modulaire, comparons leurs performances :

Le grand piège des tableaux anciens : le neutre commun

Avant d’acheter vos nouveaux disjoncteurs et de couper le courant, vous devez vérifier un point crucial qui conditionne la faisabilité du chantier : l’installation comporte-t-elle des neutres séparés ou un neutre commun ?

Dans les installations construites entre 1960 et 1980, le cuivre coûtait cher. Pour économiser du métrage de câble, les électriciens ne tiraient qu’un seul gros fil de neutre pour alimenter plusieurs pièces.

Au niveau du tableau, tous les fils bleus arrivaient sur une barrette métallique commune vissée au fond du coffret, tandis que seules les phases passaient à travers les fusibles.

Ce montage dit à neutre commun pose deux problèmes majeurs lors du passage aux disjoncteurs modernes :

1. Un disjoncteur Uni+Neutre nécessite de raccorder la phase ET le neutre du même circuit. Si vous n’avez pas de fil neutre dédié pour chaque départ de phase, vous ne pouvez pas alimenter le disjoncteur individuel.
2. L’installation d’un interrupteur différentiel 30 mA devient impossible. Si deux circuits se partagent le même fil de neutre mais sont alimentés par des phases différentes, le courant de retour retourne de façon asymétrique dans le tore différentiel : le différentiel 30 mA disjoncte instantanément à la moindre mise en marche d’appareil !

1 Manette de commande réarmable du disjoncteur C25 Manette de commande réarmable du disjoncteur C25 2 Bornes aval phase et neutre dédiées Bornes aval phase et neutre dédiées

Disjoncteurs modulaires Uni+Neutre

Chaque disjoncteur accueille son propre fil de phase et son propre fil de neutre appairé.

1. 1 Manette de commande réarmable du disjoncteur C25
2. 2 Bornes aval phase et neutre dédiées

Si votre tableau est à neutre commun, vous devez procéder à l’appairage méthodique des neutres ou tirer des conducteurs de neutre indépendants depuis les boîtes de dérivation avant d’installer des différentiels 30 mA.

Méthode pas à pas : comment appairer et remplacer un porte-fusible

Pour réussir le remplacement de vos porte-fusibles par des disjoncteurs divisionnaires, appliquez rigoureusement le protocole professionnel suivant :

Étape 1 : Consignation et sécurité absolue

Avant d’approcher les mains du tableau, coupez le disjoncteur général d’abonné Enedis (AGCP). Vérifiez immédiatement l’absence totale de tension à l’aide d’un Vérificateur d’Absence de Tension (VAT) aux bornes amont du disjoncteur général et sur chaque porte-fusible.

Étape 2 : Repérage et numérotation des circuits

Ne débranchez aucun fil à l’aveugle. Munissez-vous d’étiquettes adhésives ou de scotch d’électricien :

• Allumez tous les appareils et luminaires de la maison.
• Retirez les fusibles un par un pour identifier précisément quelle pièce ou quel équipement est commandé par chaque porte-fusible.
• Notez sur le fil de phase la destination exacte du circuit (par exemple : « Phase 1 : Éclairage Couloir / Salon »).

Étape 3 : L’appairage des neutres au multimètre

C’est l’étape technique décisive. Sur la barrette de neutres commune, vous avez un faisceau de fils bleus mélangés. Comment savoir quel fil bleu correspond à la phase n°1 ?

1. Coupez le courant général et assurez-vous que tous les appareils du logement sont débranchés des prises.
2. Sur le circuit n°1 (par exemple la prise du salon), insérez un shunt métallique provisoire (un bout de fil dénudé) entre la phase et le neutre de la prise murale.
3. Au tableau électrique, placez votre multimètre en position testeur de continuité (bipeur).
4. Placez une pointe de touche sur le fil de phase n°1 identifié.
5. Touchez successivement chaque fil bleu déconnecté de la barrette de neutres : dès que le multimètre émet un bip continu, vous avez trouvé le fil de neutre qui boucle avec votre phase !
6. Marquez immédiatement ce fil bleu avec le numéro 1.
7. Retirez le shunt de la prise murale et vérifiez que le bip s’arrête (preuve que la boucle est bien ouverte).
8. Répétez cette opération pour chaque circuit du tableau.

1 Pointe métallique de la sonde rouge Pointe métallique de la sonde rouge 2 Levier de connexion Wago 221 Levier de connexion Wago 221

Test de continuité sur borne Wago

Vérifier la continuité de la boucle fermée pour appairer chaque phase avec son neutre dédié.

1. 1 Pointe métallique de la sonde rouge
2. 2 Levier de connexion Wago 221

Étape 4 : Choix du calibre du nouveau disjoncteur

Ne choisissez jamais le calibre du disjoncteur au hasard : il doit être strictement adapté à la section du fil de cuivre présent sur le circuit selon les exigences de la NF C 15-100 :

• Pour des fils de 1,5 mm² (circuits d’éclairage ou jusqu’à 8 prises) : disjoncteur de calibre 10 A ou 16 A.
• Pour des fils de 2,5 mm² (circuits de prises classiques, lave-linge, four, lave-vaisselle) : disjoncteur de calibre 16 A ou 20 A.
• Pour des fils de 6 mm² (circuit cuisson ou cuisinière) : disjoncteur de calibre 32 A.

Étape 5 : Pose du disjoncteur et raccordement des peignes

1. Dévissez et déposez les anciens porte-fusibles en porcelaine ou plastique de leur rail.
2. Fixez sur le rail DIN métallique le nouveau disjoncteur divisionnaire Uni+Neutre.
3. Raccordez sur les bornes inférieures (aval) : le fil de neutre bleu sur la borne marquée N, et le fil de phase sur la borne marquée L ou 2.
4. Raccordez sur les bornes supérieures (amont) : les languettes du peigne d’alimentation horizontal distribuant la phase et le neutre depuis l’interrupteur différentiel 30 mA de tête.
5. Serrez fermement toutes les bornes à cage avec un tournevis isolé adapté pour éviter tout desserrage dans le temps.

Pour sécuriser l’alimentation en tête de rangée, le dimensionnement des protections est détaillé dans notre dossier sur l’interrupteur différentiel ou disjoncteur différentiel.

Si votre tableau comporte également des conducteurs de terre hétérogènes, assurez-vous de leur bonne interconnexion en consultant les prescriptions de pose sur le bornier de terre et son raccordement.

En cas de défaillance persistante après réarmement, suivez notre guide d’urgence sur le disjoncteur qui ne se réarme pas.

L’estimation globale d’un remplacement complet de coffret vétuste par un artisan électricien qualifié est analysée dans notre synthèse sur le coût d’une mise aux normes électrique.

Si votre installation date de plusieurs décennies et que des doutes subsistent sur l’état des gaines ou l’isolement des câbles dans les cloisons, demandez un diagnostic électrique des défauts courants afin d’établir un plan de mise en sécurité ou mise aux normes fiable et pérenne.

Les différents types de fusibles historiques et leurs dangers spécifiques

Pour appréhender la complexité d’une rénovation de tableau, il est utile de savoir identifier les différentes générations de protections qui se sont succédé dans l’habitat français :

1. Les coupe-circuits à fil de plomb et tabatières en porcelaine (Avant 1970)

Sur les installations très anciennes des années 1950 et 1960, on retrouve encore des supports en porcelaine ou stéatite blanche, parfois montés sur un panneau de bois verni ou de marbre noir.

Le mécanisme était d’un archaïsme total : l’occupant achetait des bobines de fil de plomb calibré (5 A, 10 A ou 15 A) et enroulait manuellement un brin de plomb entre deux vis en laiton. En cas de surintensité, le fil de plomb fondait avec une projection d’étincelles et un dépôt métallique grisâtre sur la céramique.

Ces dispositifs présentent des dangers inouïs :

• Absence totale de protection contre les contacts directs : les vis et lames sous tension 230 V sont nues et accessibles dès l’ouverture du capot.
• Calibrage purement empirique : doubler ou tripler le fil de plomb en cas de fusion fréquente annulait toute protection thermique des câbles.
• Inflammabilité des supports en bois : l’arc d’explosion du fil pouvait enflammer le panneau en bois supportant le tableau.

Le remplacement intégral et immédiat de ces antiquités par un coffret modulaire étanche est une urgence vitale pour la sécurité des occupants, comme rappelé dans les gestes de premiers secours face à un choc électrique et que faire.

2. Les porte-fusibles à cartouche cylindrique (Années 1970 à 1990)

Plus modernes, ces porte-fusibles en bakélite noire ou plastique beige accueillent des cartouches cylindriques normalisées à corps céramique ou verre :

• Format 8,5 × 31,5 mm : couramment utilisé pour les calibres de 2 A, 10 A et 16 A.
• Format 10,3 × 38 mm : réservé aux calibres plus puissants de 20 A, 25 A et 32 A.

Bien que plus sûrs que les fils de plomb, ces porte-fusibles partagent le défaut mortel de la coupure unipolaire et obligent à stocker en permanence des boîtes de cartouches de rechange sous peine de rester sans chauffage un dimanche soir d’hiver.

Courbe C, Courbe D, Courbe B : bien choisir son disjoncteur

Lorsqu’on remplace un porte-fusible, le choix du nouveau disjoncteur ne se limite pas à son calibre en ampères (10A, 16A, 20A, 32A). Les disjoncteurs magnéto-thermiques sont caractérisés par leur courbe de déclenchement magnétique :

1. La Courbe C (Standard résidentiel) : c’est le disjoncteur universel qui remplace 95 % des fusibles d’une maison. Son déclencheur magnétique intervient entre 5 et 10 fois le courant nominal (soit entre 80 A et 160 A pour un disjoncteur 16 A). Il protège parfaitement les circuits d’éclairage, les prises de courant, les fours et les convecteurs.
2. La Courbe D (Appareils à fort appel de courant) : conçu pour les récepteurs inductifs qui génèrent une pointe d’intensité brutale au démarrage (pompes à chaleur, compresseurs de climatisation, moteurs de machines-outils d’atelier). Son seuil magnétique est repoussé entre 10 et 14 fois le courant nominal, évitant les disjonctions intempestives lors du lancement du moteur.
3. La Courbe B (Lignes de très grande longueur) : son déclenchement magnétique est ultra-rapide (entre 3 et 5 fois le courant nominal). Il est prescrit pour les circuits de grande longueur en bout de propriété où la résistance élevée du câble affaiblit le courant de court-circuit en dessous du seuil de déclenchement d’une courbe C classique.

Dans un logement standard, équipez systématiquement vos rangées de disjoncteurs courbe C, à l’exception éventuelle du départ de pompe à chaleur qui recevra une courbe D.

Le révélateur impitoyable : les défauts d’isolement préexistants

Une surprise très fréquente lorsqu’un électricien remplace un vieux tableau à fusibles par un tableau moderne équipé d’interrupteurs différentiels 30 mA est le déclenchement instantané des différentiels dès la remise sous tension.

Le propriétaire s’étonne : « Tout marchait très bien avec mes fusibles, votre nouveau tableau est défectueux ! ».

La réalité technique est tout autre : les anciens fusibles étaient totalement aveugles aux fuites de courant vers la terre. Une installation ancienne peut comporter des défauts d’isolement majeurs qui subsistaient en toute impunité pendant des années :

• Une résistance de chauffe-eau ou de machine à laver dont le blindage est percé, laissant fuiter 25 mA vers la terre.
• Une gaine métallique encastrée dans un mur humide où l’isolant caoutchouc des vieux câbles s’est décomposé.
• Un fil de terre pincé sous une vis de plafonnier en contact avec le neutre.

Tant que le tableau ne comportait que des fusibles, aucun appareil ne coupait car le courant de court-circuit franc n’était pas atteint. Mais dès qu’un différentiel 30 mA est installé, son tore magnétique mesure scrupuleusement la moindre perte d’électrons et coupe la ligne en 30 millisecondes pour protéger les personnes.

Pour éviter cette déconvenue, un électricien sérieux procède toujours à une mesure d’isolement globale sous 500 volts continus à l’aide d’un mégohmmètre avant de raccorder le nouveau tableau. La norme NF C 15-100 exige une résistance d’isolement minimale de 0,5 mégohm (500 000 ohms) entre chaque conducteur actif et la terre.

Tout circuit descendant sous cette valeur doit être assaini avant d’être reconnecté.

Impact sur le diagnostic immobilier et l’assurance habitation

La présence d’anciens porte-fusibles sur un tableau électrique constitue l’un des motifs les plus fréquents de notification d’anomalie lors du Diagnostic de l’État de l’Installation Intérieure d’Électricité (DEIE), obligatoire pour toute vente ou location d’un bien de plus de 15 ans.

Le diagnostiqueur relève systématiquement l’absence de protection omnipolaire, l’absence de coupure automatique différentielle 30 mA et la vétusté des matériels à broches non protégés contre les contacts directs. Cette mention déprécie la valeur perçue du logement et incite les acquéreurs à négocier une décote pour financer la rénovation.

Du point de vue des compagnies d’assurance, éliminer les fusibles au profit de disjoncteurs magnéto-thermiques certifiés NF apporte une garantie tangible contre les départs d’incendie par échauffement de câbles.

En cas d’expertise après sinistre, la preuve d’un tableau modernisé par un professionnel atteste de la diligence du propriétaire dans l’entretien de son installation.
