Module TIC Linky Home Assistant

À quoi sert un module TIC Linky dans Home Assistant ?

Le compteur Linky peut envoyer ses téléinformations par une sortie dédiée, appelée TIC. Un module compatible les lit et les expose dans Home Assistant : index d’énergie, puissance apparente, puissance soutirée, option tarifaire ou informations de production selon le contrat et le mode actif.

Le bénéfice n’est pas de « piloter Linky ». Le compteur reste l’équipement de comptage d’Enedis. Le module ne fait que lire les informations disponibles pour construire un tableau de bord, recevoir une alerte de puissance ou déclencher une automatisation locale. L’installation n’a pas besoin de cloud pour afficher les données si la chaîne Zigbee ou MQTT reste locale.

Cette lecture est plus précise qu’une estimation par prise connectée pour les usages qui ne passent pas sur une prise : cuisson, chauffage câblé, chauffe-eau ou consommation de fond. Elle ne dit pas, seule, quel appareil consomme. Pour cela, il faut croiser avec des sous-compteurs ou des mesures par circuit.

Historique ou standard : le réglage qui bloque le plus souvent

Le réglage doit correspondre à l’intégration

Le réglage choisi doit correspondre à l’intégration retenue pour afficher Linky dans Home Assistant, pas seulement à la référence du module.

Historique ou standard

Linky peut transmettre en mode historique ou en mode standard. Les étiquettes de données et le débit ne sont pas les mêmes. Un module réglé pour le mauvais mode peut s’appairer correctement en Zigbee, puis remonter des valeurs absentes, incohérentes ou incomplètes.

Le mode à utiliser dépend d’abord du module. La notice du fabricant indique les versions compatibles et le réglage physique ou logiciel à retenir. Ensuite, l’intégration Home Assistant ou Zigbee2MQTT doit reconnaître ce même profil. Ne copiez pas une configuration trouvée pour un autre modèle : deux modules visuellement proches peuvent publier des entités différentes.

Le changement relève d’Enedis

Le changement de mode TIC relève d’Enedis. Il se demande depuis l’espace client ou par les canaux indiqués par le gestionnaire de réseau. Avant de le demander, conservez les captures de vos entités actuelles et vérifiez que l’intégration choisie a réellement besoin de l’autre mode.

Choisir un module : protocole, boîtier et données utiles

Choisir le protocole

Les modules TIC existent en Zigbee, Wi-Fi, Ethernet, USB ou MQTT. Le choix ne se réduit pas à la facilité d’appairage. Dans une maison déjà équipée en Zigbee, un module compatible avec le coordinateur évite d’ajouter un réseau radio. Dans un tableau métallique ou éloigné, une liaison filaire ou un répéteur peut être plus fiable.

Le format du boîtier

Regardez le format du boîtier. Certains modules se logent près du compteur, d’autres sur rail DIN, d’autres demandent une alimentation auxiliaire. Un boîtier posé sans protection mécanique dans la gaine technique finit souvent par avoir un câble arraché ou une antenne mal placée.

Les entités comptent plus que la fiche

Les entités comptent plus que la fiche marketing. Pour le tableau Énergie, recherchez les index importés, la puissance instantanée, la tension et les données tarifaires réellement disponibles. Pour une alerte de dépassement, la puissance apparente peut suffire. Pour analyser un abonnement, l’intensité maximale et la période tarifaire peuvent avoir du sens.

Le guide Linky et Home Assistant détaille les différences entre les méthodes de lecture. Le module TIC est pertinent si l’on cherche la vision globale ; un module de mesure au tableau est utile quand on veut séparer chauffage, prises et cuisson.

Raccordement : les limites à respecter

Le compteur est scellé et appartient au gestionnaire de réseau. Ne retirez pas de cache plombé, ne démontez pas le compteur et ne tentez pas d’accéder à une zone qui n’est pas prévue pour l’utilisateur. Les bornes TIC accessibles et la notice du module sont le seul cadre de raccordement.

Dans une gaine technique de logement, la proximité du disjoncteur de branchement et des départs électriques impose de la prudence. Si l’accès nécessite d’ouvrir le tableau, couper l’alimentation et vérifier l’absence de tension précèdent toute manipulation. La TIC elle-même ne doit jamais être confondue avec un bornier de puissance.

1 Compteur Linky Compteur Linky 2 Disjoncteur de branchement Disjoncteur de branchement

Repérer les zones à ne pas toucher

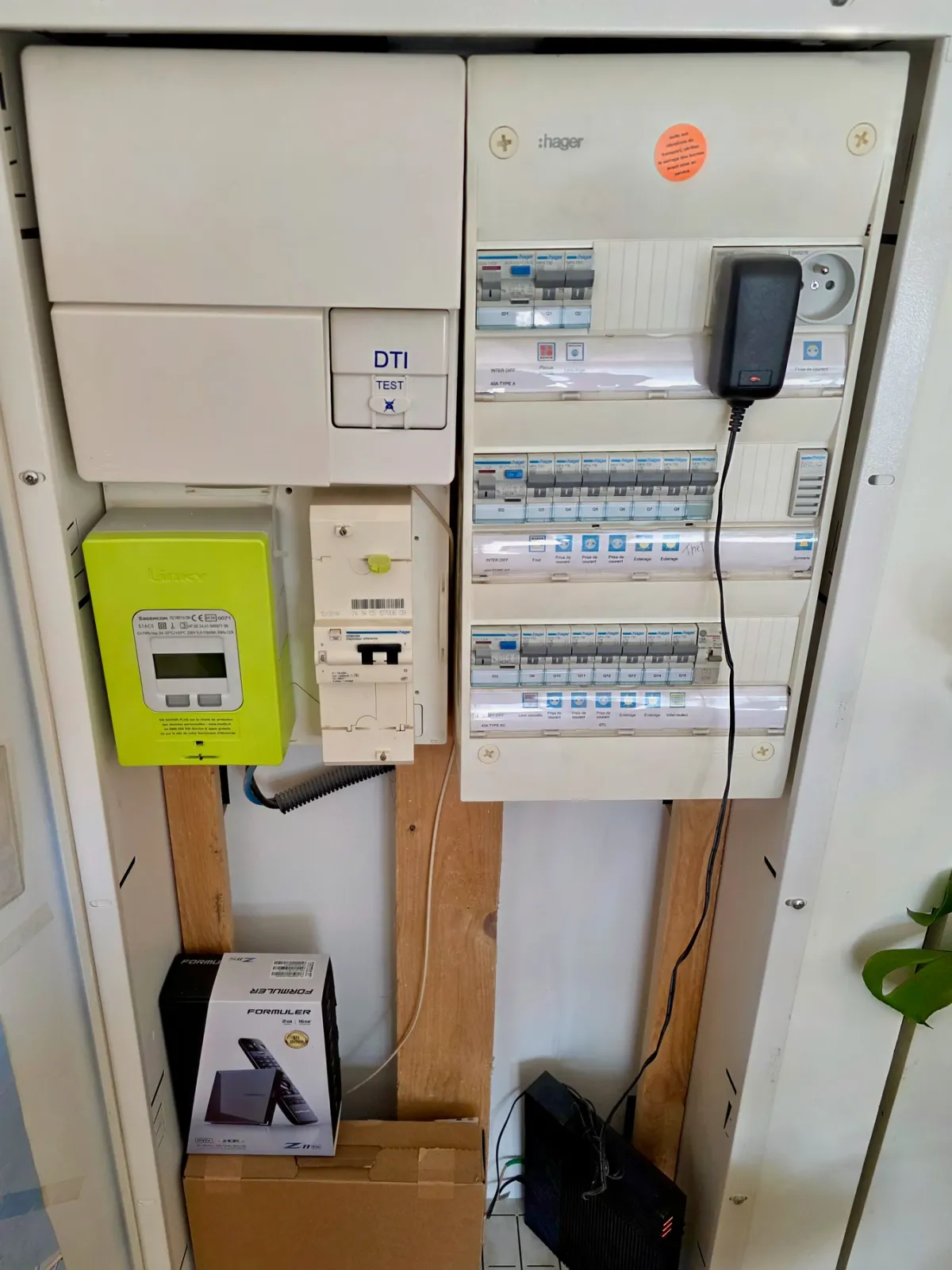

La photo montre l'environnement réel d'un raccordement TIC : le compteur et le disjoncteur de branchement sont proches dans la même gaine.

1. 1 Compteur Linky
2. 2 Disjoncteur de branchement

Utilisez le câble et la longueur préconisés. Des rallonges improvisées, une paire non repérée ou un passage collé à des câbles de puissance peuvent créer des pertes de communication. Repérez les fils aux deux extrémités et laissez une longueur raisonnable pour le remplacement du module.

Mettre les données dans le tableau Énergie

Après l’inclusion Zigbee ou l’ajout MQTT, attendez plusieurs cycles de publication. Renommez les entités avec des libellés compréhensibles : énergie importée, puissance apparente, intensité phase 1, tarif actuel. Garder les noms bruts du fabricant rend les automatisations difficiles à relire six mois plus tard.

Dans Home Assistant, configurez les capteurs ayant l’unité et la classe d’appareil attendues. Une énergie cumulée s’utilise comme total croissant ; une puissance instantanée sert aux graphiques et alertes. Mélanger les deux donne des tableaux faux sans qu’une erreur apparaisse.

Comparez l’index affiché dans Home Assistant avec celui du compteur après quelques heures. Un léger décalage de rafraîchissement est possible. En revanche, un total qui baisse, double ou reste à zéro indique un problème de mode TIC, de conversion d’unité ou d’entité sélectionnée.

Automatisations utiles, sans piloter sur une mesure instable

Un contacteur heures creuses peut exploiter une information tarifaire, sans confondre automatisation et protection électrique.

Commencer par une alerte

La première automatisation utile est une alerte : puissance proche de la puissance souscrite, absence anormale de consommation ou bascule tarifaire. Elle laisse le choix à l’occupant et évite de couper un appareil sur une mesure mal comprise.

Décaler une charge non critique

On peut ensuite décaler une charge non critique : chauffe-eau si le contacteur est déjà prévu, recharge d’un équipement compatible, ou mise en pause d’un appareil domotique. Une automatisation ne doit pas contourner les protections électriques, ni faire fonctionner un appareil hors de sa notice.

Observer avant d’asservir

Avant d’asservir un appareil puissant, observez les courbes pendant plusieurs jours. Les puissances affichées ont un délai de transmission et l’appel de courant d’un moteur ne se pilote pas comme une lumière. Pour les usages chauffants, le guide sur le contacteur heures creuses reste une base plus sûre qu’une règle domotique isolée.

Dépanner une intégration qui ne remonte rien

Un module visible dans Home Assistant mais sans valeur utile ne prouve pas un défaut matériel. Vérifiez dans cet ordre : alimentation éventuelle du module, qualité de l’inclusion Zigbee, mode TIC attendu, entités créées et documentation de l’intégration. Une mise à jour de firmware peut aussi changer le nom ou l’unité de certains capteurs.

La distance radio est un autre point souvent négligé. Un compteur dans une gaine technique, un tableau métallique ou des murs épais atténuent le Zigbee. Ajoutez un routeur Zigbee alimenté en permanence à proximité raisonnable plutôt que de déplacer le coordinateur au hasard. Consultez ensuite la carte du réseau : un appairage réussi ne garantit pas une route stable.

1 Compteur Linky Compteur Linky 2 Tableau électrique Tableau électrique

Situer compteur et tableau

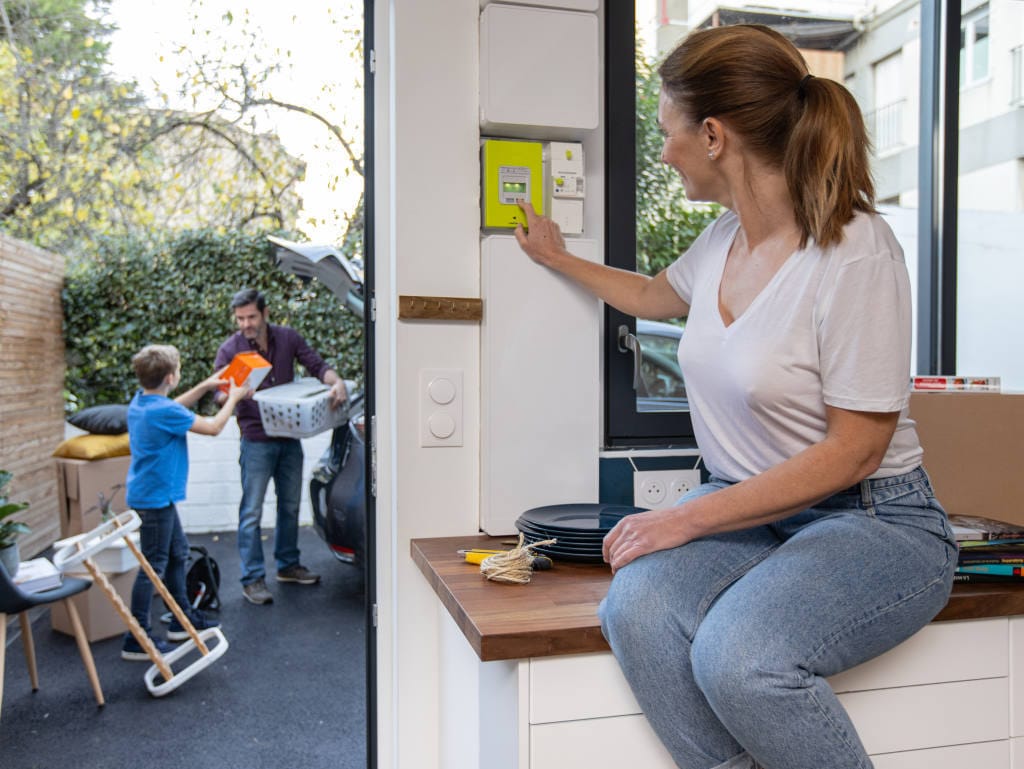

Un compteur logé dans une gaine et un tableau métallique atténuent le signal Zigbee : ce contexte compte avant d'ajouter un routeur.

1. 1 Compteur Linky
2. 2 Tableau électrique

Si les valeurs arrivent puis disparaissent, évitez de relancer les automatisations à chaque indisponibilité. Marquez les capteurs indisponibles, conservez les journaux et comparez l’heure des coupures avec les redémarrages de Home Assistant. Ce relevé permet de distinguer une panne radio, une erreur de configuration et une modification du compteur.

Bien nommer les données pour les relire un an plus tard

Un tableau de bord utile ne montre pas vingt entités brutes. Gardez l’index total, la puissance instantanée, le tarif actif et une ou deux données adaptées à votre abonnement. Ajoutez une unité visible. Une consommation exprimée en Wh et une autre en kWh peuvent donner l’impression d’un écart énorme alors qu’elles décrivent la même énergie.

Pour les graphiques, conservez les données brutes du module et créez, si nécessaire, un capteur dérivé clairement nommé. Ne transformez pas une puissance en énergie par simple changement d’unité. Home Assistant attend des classes d’appareil précises pour alimenter le tableau Énergie ; vérifiez-les avant de supprimer les anciennes statistiques.

Les index TIC ne remplacent pas la facture du fournisseur. Ils servent à comprendre les usages et à détecter une dérive. La relève contractuelle, les corrections tarifaires et le détail de facturation restent ceux du fournisseur. Cette distinction évite de conclure trop vite à une erreur de compteur sur la base d’un graphe domotique.

Ce que la TIC ne permet pas de faire

La TIC ne permet pas d’augmenter la puissance souscrite, de couper le compteur ni de forcer les heures creuses. Elle ne donne pas non plus une lecture par appareil. Elle est une source d’information, pas une interface de commande du réseau. Les commandes doivent être réalisées sur des équipements prévus pour cela et protégés au tableau.

Une maison équipée de photovoltaïque doit vérifier quelles données d’injection et de soutirage sont réellement publiées. Les tableaux d’énergie peuvent additionner ou soustraire des flux selon leur paramétrage. Avant de prendre une décision sur l’autoconsommation, comparez les données du module, de l’onduleur et du compteur sur la même plage horaire.

Installer le module proprement dans la gaine technique

Un module fixé et repéré

Un module de téléinformation ne doit pas rester pendu à ses deux fils. Fixez-le dans le support prévu ou dans un petit coffret adapté, en gardant accessible son bouton d’appairage et son étiquette. Le câblage doit être repéré et séparé raisonnablement des départs de puissance. Cette organisation aide lors d’un remplacement ou d’une recherche de panne.

Dans une installation existante, vérifiez que le compteur et le tableau restent accessibles. Une accumulation de box, alimentations USB et dongles dans la gaine technique augmente le risque de débranchement accidentel. Si plusieurs équipements domotiques sont présents, notez leur alimentation et le protocole employé sur un schéma simple.

La qualité radio se vérifie après plusieurs jours

La qualité radio se vérifie après plusieurs jours, pas seulement au moment de l’inclusion. Les murs, les portes métalliques et la position du tableau changent le maillage. Un routeur Zigbee dédié, placé dans une prise proche mais hors du tableau, est souvent plus efficace qu’une antenne cachée derrière les disjoncteurs.

Sauvegarder la configuration

Une fois le montage stable, sauvegardez la configuration Home Assistant et les paramètres du module. Après une panne de serveur ou un changement de coordinateur, cette sauvegarde évite de reconstruire les statistiques et de deviner le mode TIC en service.

Respecter les données et la sécurité du réseau domestique

Les données de consommation révèlent les rythmes d’occupation d’un logement. Protégez l’accès à Home Assistant avec un mot de passe robuste, des mises à jour suivies et un accès distant maîtrisé. Ne publiez pas de tableau de bord de consommation sans authentification. Un module TIC n’est pas un objet anodin lorsqu’il est relié à une installation domotique plus large.

Sur le réseau local, évitez de relier un nouveau module à un Wi-Fi invité ou à une configuration dont vous ne maîtrisez pas les mises à jour. Les équipements qui exposent MQTT ou une interface web doivent rester sur un réseau protégé. Cette précaution ne concerne pas directement la TIC, mais elle conditionne la fiabilité de l’ensemble et la confidentialité des données enregistrées.

Une période d’observation

Avant d’ajouter des automatisations, gardez une période d’observation sans action automatique. Relevez les pics du matin, les variations liées au chauffe-eau et les moments où le signal radio devient faible. Cette phase donne des seuils réalistes.

Une automatisation réversible

Elle évite de construire une règle qui alerte chaque fois qu’un four démarre ou qui coupe une charge utile parce que le module publie une valeur momentanément élevée. L’automatisation doit rester réversible et compréhensible par les autres occupants du logement.

Documenter avant démontage

Si vous déménagez ou remplacez le compteur, documentez l’installation avant démontage. Retirez l’ancien module uniquement après avoir arrêté les automatisations qui l’utilisent. À la remise en place, comparez les nouvelles entités à l’ancien tableau de bord au lieu de recopier les identifiants.

Cette précaution évite des règles silencieusement inactives et des statistiques qui additionnent deux sources différentes. Le module reste un capteur : sa valeur dépend autant du montage propre que du suivi logiciel.
