kV vs kW : différence, formules et exemples

kV et kW : le tableau comparatif

Qu’est-ce que le kV ?

Le kV, ou kilovolt, est une unité de tension électrique.

La tension correspond à la différence de potentiel électrique entre deux points d’un circuit. Elle peut être comparée à la pression dans un tuyau d’eau : plus la pression est élevée, plus le système a la capacité de pousser l’eau.

En électricité, plus la tension est élevée, plus le circuit peut pousser les charges électriques, à condition qu’un chemin conducteur existe.

Dans la pratique, on rencontre les kV dans :

• les réseaux électriques ;
• les transformateurs ;
• les lignes haute tension ;
• les équipements industriels ;
• les postes de distribution ;
• les installations photovoltaïques de grande puissance ;
• certains systèmes de traction électrique.

Quelques exemples :

• une installation domestique se décrit souvent en volts, par exemple 230 V ou 400 V ;
• un réseau de distribution peut être à 11 kV, 20 kV ou 33 kV selon les pays et les infrastructures ;
• une ligne de transport électrique peut atteindre plusieurs centaines de kV ;
• un transformateur peut convertir une tension de 20 kV vers 400 V pour alimenter des bâtiments.

Le kV ne dit pas, à lui seul, combien d’énergie est utilisée. Il indique seulement le niveau de tension.

Qu’est-ce que le kW ?

Le kW, ou kilowatt, est une unité de puissance.

La puissance correspond au rythme auquel l’énergie est consommée, produite ou convertie. Un appareil de 2 kW consomme ou délivre une puissance de 2 000 watts lorsqu’il fonctionne à cette puissance.

Le kW est l’unité que l’on utilise pour parler de puissance utile ou active. Dans un circuit électrique, la puissance active est celle qui effectue réellement un travail.

Exemples courants :

• un radiateur électrique peut avoir une puissance de 1,5 kW ou 2 kW ;
• une borne de recharge domestique peut être annoncée à 7,4 kW ;
• un moteur industriel peut être donné pour 15 kW ;
• une installation solaire peut produire 6 kW dans de bonnes conditions ;
• un groupe électrogène peut fournir une certaine puissance en kW, mais aussi être dimensionné en kVA.

Le kW répond donc à la question : quelle puissance utile le système consomme-t-il ou fournit-il ?

Pourquoi on confond souvent kV et kW

La confusion vient de plusieurs raisons.

Les deux unités commencent par k, qui signifie kilo, donc 1 000. Elles apparaissent aussi souvent dans les mêmes documents techniques : fiches de transformateurs, groupes électrogènes, bornes de recharge, moteurs, réseaux électriques, onduleurs ou installations photovoltaïques.

Mais surtout, tension et puissance sont liées. Pour calculer une puissance électrique, on utilise la tension et le courant. Cela donne l’impression que les kV et les kW sont convertibles comme des mètres et des kilomètres.

Ce n’est pas le cas.

Une tension seule ne suffit pas à déterminer la puissance. Une ligne peut être à 20 kV avec un courant faible ou très élevé. Dans le premier cas, la puissance transportée est limitée. Dans le second, elle peut être très importante.

Peut-on convertir kV en kW ?

Non, pas directement.

Pour convertir une tension en puissance, il faut au minimum connaître le courant, exprimé en ampères. En courant alternatif, il faut aussi connaître le facteur de puissance, souvent noté PF ou cos φ.

La relation de base est :

Puissance = Tension × Courant

Mais selon le type de circuit, la formule change.

Formule en courant continu

Pour un circuit en courant continu :

kW = kV × A

Exemple :

2 kV × 10 A = 20 kW

Ici, une tension de 2 kV avec un courant de 10 A donne une puissance de 20 kW.

Formule en courant alternatif monophasé

Pour un circuit alternatif monophasé :

kW = kV × A × facteur de puissance

Exemple :

0,230 kV × 10 A × 0,95 = 2,185 kW

Donc un appareil alimenté en 230 V, soit 0,230 kV, avec 10 A et un facteur de puissance de 0,95 consomme environ 2,19 kW.

Formule en courant alternatif triphasé

Pour un circuit triphasé :

kW = √3 × kV × A × facteur de puissance

Exemple :

√3 × 0,400 kV × 50 A × 0,85 = 29,4 kW

Une alimentation triphasée de 400 V, soit 0,400 kV, avec 50 A et un facteur de puissance de 0,85 fournit environ 29,4 kW. Ce calcul de puissance sert ensuite à vérifier la section de câble adaptée en triphasé 400V, car un courant sous-estimé conduit à un câble trop fin.

kV, kW, kVA et kWh : les quatre unités à ne pas mélanger

Pour bien comprendre la différence entre kV et kW, il faut aussi distinguer deux autres unités très fréquentes : kVA et kWh.

kVA : la puissance apparente

Le kVA, ou kilovoltampère, mesure la puissance apparente.

C’est une grandeur très utilisée pour :

• les transformateurs ;
• les groupes électrogènes ;
• les onduleurs ;
• les UPS ;
• les installations industrielles.

La puissance apparente représente la puissance totale appelée par le système électrique. Elle inclut la puissance réellement utile, en kW, mais aussi la partie liée aux déphasages et aux charges inductives ou capacitives. C’est cette logique qui sert aussi à choisir la puissance du compteur en kVA d’une maison, en fonction des appareils réellement utilisés en même temps.

La formule générale est :

kW = kVA × facteur de puissance

Donc, si un groupe électrogène est donné pour 100 kVA avec un facteur de puissance de 0,8 :

100 kVA × 0,8 = 80 kW

Cela signifie que le groupe peut fournir environ 80 kW de puissance active utile dans ces conditions.

kWh : l’énergie consommée

Le kWh, ou kilowattheure, mesure l’énergie.

C’est l’unité que l’on retrouve sur les factures d’électricité.

Dans un logement, cette confusion revient avec le compteur Linky, le suivi Enedis particulier consommation et le branchement heures creuses. Le compteur affiche des index, une puissance appelée et des options ; il ne transforme pas une tension en facture.

1 Écran LCD du compteur Écran LCD du compteur 2 Disjoncteur d’abonné Disjoncteur d’abonné

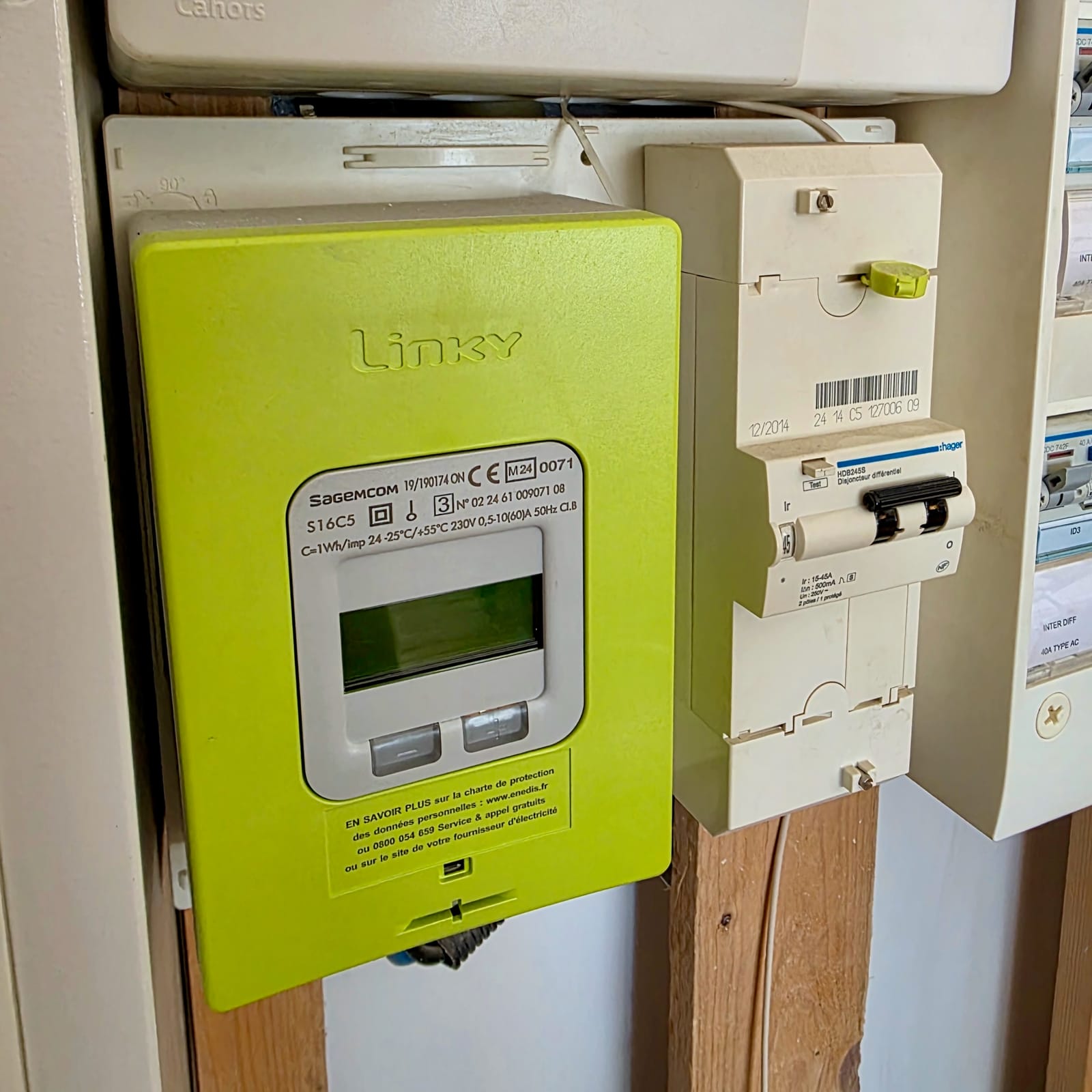

Compteur Linky

L’index de consommation en kWh se lit sur l’écran du compteur Linky, en amont du disjoncteur d’abonné

1. 1 Écran LCD du compteur
2. 2 Disjoncteur d’abonné

La différence entre kW et kWh est essentielle :

kW = puissance instantanée
kWh = énergie consommée dans le temps

Exemple :

Un radiateur de 2 kW utilisé pendant 3 heures consomme 6 kWh.

Car :

2 kW × 3 h = 6 kWh

Exemple 1 : borne de recharge 7,4 kW

Une borne de recharge annoncée à 7,4 kW indique une puissance de charge. Elle ne dit pas seulement la tension.

Cette distinction sert à lire un devis de borne de recharge, une fiche de pompe à chaleur ou une promesse de borne V2G pour alimenter sa maison. Le contexte décide toujours de l’unité utile.

En Europe, une borne monophasée peut fonctionner autour de 230 V. Pour atteindre environ 7,4 kW, elle utilise un courant d’environ 32 A, avec un facteur de puissance proche de 1.

Calcul simplifié :

0,230 kV × 32 A ≈ 7,36 kW

Ici, le kV sert au calcul, mais la caractéristique commerciale importante est la puissance en kW.

Exemple 2 : ligne électrique 20 kV

Une ligne de distribution à 20 kV indique un niveau de tension.

Elle peut transporter des puissances très différentes selon le courant admissible, la section des conducteurs, la distance, les pertes et les protections.

Si cette ligne transporte 100 A en triphasé avec un facteur de puissance de 0,9 :

√3 × 20 kV × 100 A × 0,9 = 3 117 kW

Soit environ 3,1 MW.

La même tension de 20 kV avec 10 A ne transporterait qu’environ 311 kW. La tension seule ne suffit donc pas.

Exemple 3 : moteur industriel 15 kW

Un moteur de 15 kW indique une puissance mécanique ou électrique utile selon le contexte de la fiche technique.

Il peut être alimenté en 400 V, donc 0,400 kV, mais ce n’est pas cette tension qui définit directement sa puissance.

Si le moteur fonctionne en triphasé, avec un facteur de puissance de 0,85, le courant peut être estimé par :

A = kW / (√3 × kV × PF)
A = 15 / (1,732 × 0,400 × 0,85)
A ≈ 25,5 A

Cela montre que le kW est lié à la tension, mais aussi au courant et au facteur de puissance.

Exemple 4 : transformateur 500 kVA

Un transformateur de 500 kVA n’est pas forcément un transformateur de 500 kW.

Si le facteur de puissance de l’installation est de 0,8 :

500 kVA × 0,8 = 400 kW

Avec un facteur de puissance de 0,95 :

500 kVA × 0,95 = 475 kW

Le même transformateur peut donc servir des puissances actives différentes selon les charges raccordées.

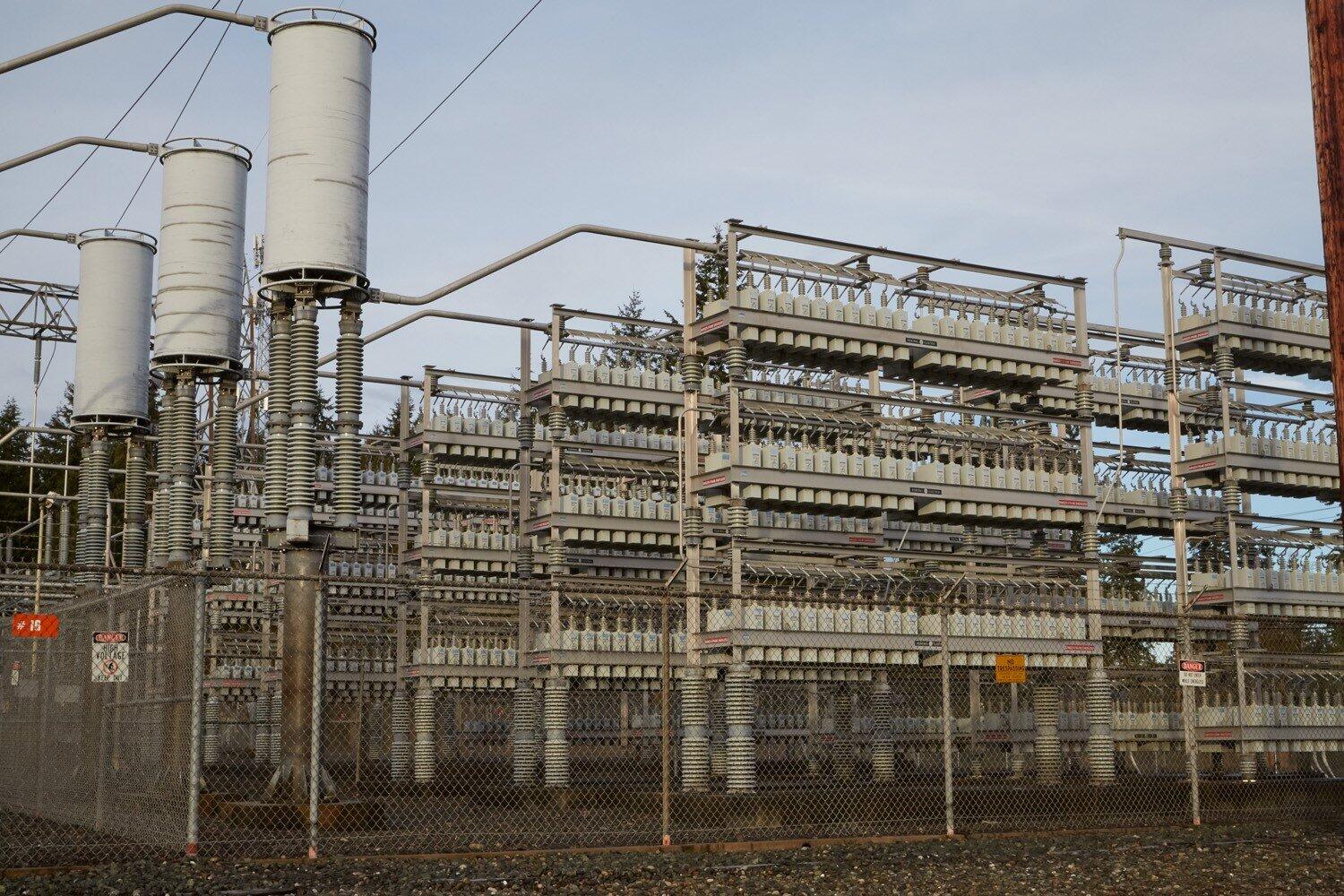

Pourquoi utilise-t-on la haute tension en kV ?

La haute tension permet de transporter de grandes quantités d’énergie avec moins de courant pour une même puissance.

Or les pertes dans les câbles augmentent fortement avec le courant. En augmentant la tension, on peut réduire le courant nécessaire pour transporter une puissance donnée.

La formule simplifiée est :

P = V × I

Si la puissance reste la même et que la tension augmente, le courant diminue.

Exemple simplifié :

100 kW à 1 kV → 100 A
100 kW à 10 kV → 10 A

C’est pour cette raison que les réseaux de transport et de distribution utilisent des tensions élevées, exprimées en kV.

Ensuite, des transformateurs abaissent la tension pour la rendre utilisable par les bâtiments, les machines ou les habitations.

1 Local transformateur EDF Local transformateur EDF

Transformateur de distribution

Ce petit local de rue abrite le transformateur qui abaisse la tension du réseau avant les habitations

Pour relier cette logique au réseau réel, lisez aussi la carte des lignes haute tension en France et le rôle de RTE dans l’électricité. Une tension élevée ne dit rien sans courant, distance et usage.

Pourquoi les appareils sont-ils indiqués en kW ?

Les appareils sont indiqués en kW parce que l’utilisateur veut connaître leur puissance utile ou leur consommation.

Pour un chauffage, le kW indique la puissance thermique produite. Pour une borne de recharge, il indique la vitesse de charge potentielle. Pour un moteur, il indique la puissance disponible pour entraîner une charge. Pour un générateur, il indique ce qu’il peut fournir comme puissance active.

Le kW est donc plus parlant pour comparer des usages.

Deux appareils branchés à la même tension peuvent avoir des puissances très différentes. Une lampe LED, un four, une pompe et un compresseur peuvent tous fonctionner sous 230 V, mais ils ne consomment pas le même nombre de kW.

Le rôle du facteur de puissance

Le facteur de puissance est indispensable dès que l’on parle de courant alternatif avec des charges non purement résistives.

Il mesure la part de la puissance apparente qui devient réellement de la puissance active utile.

La formule la plus courante est :

PF = kW / kVA

Ou :

kW = kVA × PF

Un facteur de puissance de 1 est idéal : toute la puissance apparente devient de la puissance active.

Un facteur de puissance de 0,8 signifie qu’une installation de 100 kVA ne fournit que 80 kW de puissance active.

Dans l’industrie, un mauvais facteur de puissance peut conduire à :

• des câbles plus sollicités ;
• des transformateurs plus chargés ;
• des pertes électriques plus importantes ;
• des échauffements ;
• parfois des pénalités tarifaires.

C’est pourquoi certaines installations utilisent des batteries de condensateurs ou des systèmes de correction du facteur de puissance.

Comment choisir entre kV, kW, kVA et kWh ?

Utilisez kV lorsque vous parlez de niveau de tension :

• réseau ;
• transformateur ;
• ligne ;
• isolement ;
• câble ;
• appareillage haute tension.

Utilisez kW lorsque vous parlez de puissance active :

• consommation d’un appareil ;
• puissance d’un moteur ;
• production d’un panneau solaire ;
• puissance d’une borne de recharge.

Utilisez kVA lorsque vous dimensionnez une alimentation électrique :

• groupe électrogène ;
• transformateur ;
• onduleur ;
• UPS ;
• puissance apparente d’une installation.

Utilisez kWh lorsque vous parlez d’énergie consommée ou facturée :

• consommation mensuelle ;
• facture d’électricité ;
• autonomie d’une batterie ;
• coût d’utilisation.

Formules pratiques

Courant continu

kW = kV × A
A = kW / kV
kV = kW / A

Courant alternatif monophasé

kW = kV × A × PF
A = kW / (kV × PF)
kVA = kV × A
kW = kVA × PF

Courant alternatif triphasé

kW = √3 × kV × A × PF
A = kW / (√3 × kV × PF)
kVA = √3 × kV × A
kW = kVA × PF

Erreurs courantes à éviter

Écrire “KV” ou “KW”

Les symboles corrects sont kV et kW.

Le k de kilo s’écrit en minuscule. Le V de volt et le W de watt s’écrivent en majuscule, car ces unités viennent de noms propres.

Confondre kW et kWh

Le kW est une puissance. Le kWh est une énergie.

Une machine de 5 kW utilisée pendant 2 heures consomme 10 kWh.

Confondre kW et kVA

Le kW est la puissance active. Le kVA est la puissance apparente.

Les deux peuvent être égaux seulement si le facteur de puissance vaut 1.

Croire qu’une tension élevée égale une forte puissance

Une tension élevée permet de transporter beaucoup de puissance, mais seulement si le courant est aussi présent.

20 kV avec 1 A ne représente pas la même puissance que 20 kV avec 500 A.

Cette erreur devient dangereuse quand elle touche la haute tension électrique. Une tension du réseau ne se lit jamais comme une consommation en kWh.
