Branchement d’un spa : puissance et protection

Un spa se raccorde sur une ligne dédiée, pas sur une prise

Un spa rigide ne peut pas être branché sur une simple prise de courant. Le manuel d’installation du constructeur le dit en une phrase, et l’installation électrique appropriée doit être exécutée par une personne spécialisée.

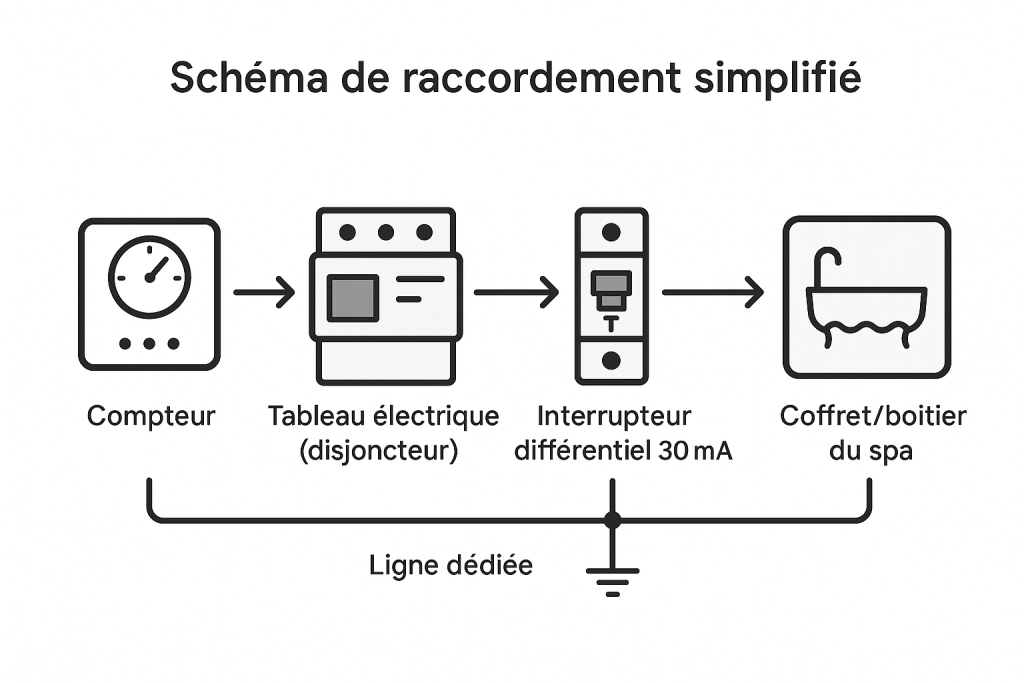

Concrètement, l’appareil reçoit une ligne dédiée depuis le tableau. Selon les modèles, on rencontre une ligne de 32 A, deux lignes de 16 A ou une ligne triphasée 400 V (3 x 16 A).

Ce n’est pas le même raisonnement qu’une prise extérieure de jardin. La puissance, la durée de fonctionnement et la présence d’eau permanente changent à la fois la ligne, la protection et le cheminement.

Une ligne de spa se tire du tableau vers l’extérieur, avec un cheminement protégé sur toute sa longueur. Plus la distance est grande, plus la section monte et plus le poste compte dans le budget — c’est le sujet de mon guide sur la ligne à tirer depuis le tableau.

La puissance à retenir vient de la fiche du modèle

Sur le papier, une fiche de spa annonce une puissance. En réalité, le constructeur pris en référence fait dépendre la valeur à retenir de la configuration choisie : High Amp ou Low Amp, lue dans la fiche de spécifications du modèle.

Autrement dit, il n’existe pas une valeur unique par modèle. Deux spas d’une même gamme, montés dans deux configurations différentes, ne demandent pas la même ligne.

C’est cette configuration qui décide de la section et de la protection, pas le chiffre affiché sur l’annonce commerciale. Avant de commander le câble, la fiche de spécifications doit être fixée et datée.

Le repérage des conducteurs se vérifie aussi côté appareil : bleu pour le neutre, marron pour la phase ou la ligne. Ce contrôle se fait avant tout raccordement, sur le bornier prévu par le manuel.

1 Conducteur bleu Conducteur bleu 2 Conducteur marron Conducteur marron

Câble R2V dénudé

Le repérage qui précède tout raccordement : chaque fil se reconnaît à la couleur de son isolant.

1. 1 Conducteur bleu
2. 2 Conducteur marron

Si le modèle retenu est triphasé, la ligne se calcule comme toute alimentation 400 V, avec les sections propres au triphasé. La logique reste la même : données du constructeur d’abord, calcul ensuite.

Différentiel 30 mA : la protection se prend au tableau

L’alimentation du spa doit toujours être protégée par un différentiel à haute sensibilité. Le constructeur chiffre cette protection à 30 mA : c’est elle qui surveille les fuites de courant et qui protège les personnes.

Ce différentiel se place dans le tableau d’entrée général, en 2 pôles. Il n’est pas fourni avec le spa : il se prévoit dès la conception de la ligne, pas à la livraison de la cuve.

Le constructeur conseille un essai de fonctionnement au moins une fois par mois. Le bouton de test se manœuvre au tableau, sur l’appareil lui-même.

1 Bouton de test Bouton de test 2 Manette de l’interrupteur différentiel Manette de l’interrupteur différentiel

Le différentiel au tableau, parmi les disjoncteurs

L’appareil qui surveille les fuites de courant, à distinguer des modules qui protègent chaque circuit.

1. 1 Bouton de test
2. 2 Manette de l’interrupteur différentiel

Un déclenchement ne veut pas dire la même chose selon l’organe qui ouvre. Je distingue toujours l’interrupteur différentiel du disjoncteur différentiel, et j’explique cette différence entre les deux appareils avant de parler de remplacement.

Section du câble : croiser la puissance et la distance

Le constructeur publie un tableau qui croise la puissance du spa et la distance entre le tableau et l’appareil. Ces valeurs sont celles de ses modèles : elles donnent une référence de départ, pas une règle universelle.

La lecture est directe : plus le spa est puissant et plus la ligne est longue, plus la section augmente. Au-delà de 20 m, le manuel demande d’augmenter proportionnellement la section.

Deux pièges reviennent souvent. D’abord la distance : elle se mesure le long du cheminement réel, pas à vol d’oiseau. Ensuite la configuration : un même spa en Low Amp et en High Amp ne demande pas la même ligne.

Pour situer les ordres de grandeur, le calcul de section de câble croise longueur et puissance. Les valeurs du constructeur restent la référence pour le modèle posé.

Terre et équipotentialité : deux liaisons à vérifier

La mise à la terre du spa est indispensable. Elle se vérifie à la source : l’état du circuit de terre du bâtiment se contrôle avant de raccorder la ligne, pas après la première mise en route.

Côté spa, le conducteur vert et jaune se raccorde sur une borne de terre dédiée, à l’extérieur de l’armoire de manœuvre de l’appareil. Ce point précis est décrit dans le manuel d’installation.

1 Bornier de terre Bornier de terre

Un raccordement de protection au tableau

À contrôler avant de raccorder la ligne : c’est le point de reprise commun de l’installation.

S’y ajoute la liaison équipotentielle : autour d’un bassin, Promotelec rappelle que tous les éléments conducteurs des volumes de sécurité sont reliés entre eux par des conducteurs d’équipotentialité.

Sur un spa, la notice du modèle et l’étude de l’alimentation déterminent les liaisons attendues. Une terre correcte est la base de tout le reste : si vous ne connaissez pas l’historique du circuit, mon guide sur la mise à la terre d’une maison explique ce qui se contrôle et dans quel ordre.

Ce que les textes encadrent autour des points d’eau

Promotelec range le spa dans le champ des risques électriques des piscines, et rappelle que la NF C 15-100 encadre la conception, la réalisation et l’entretien des installations, y compris dans les espaces extérieurs privés.

Autour d’un bassin, cette approche se traduit par des volumes de sécurité. Le volume 0, à l’intérieur du bassin, impose une très basse tension de sécurité limitée à 12 V. Le volume 1 s’étend jusqu’à 2 m autour et 2,5 m au-dessus, en TBTS avec un indice IPX8.

Le volume 2, jusqu’à 1,5 m au-delà, demande au minimum un IPX5, toujours en TBTS.

Ces repères sont ceux des bassins. Pour un spa, la notice du modèle fixe l’alimentation, les protections et les conditions de raccordement de l’appareil : les deux documents se lisent ensemble.

La norme qui structure ces règles est la NF C 15-100-7-702, « Règles particulières pour les piscines et autres bassins » Obligation NF C 15-100-7-702 . Sa révision a été publiée le 21 août 2024.

Elle s’applique aux bassins familiaux ou collectifs, enterrés même partiellement ou hors sol, préfabriqués ou non, installés de façon permanente ou temporaire. Son prochain réexamen systématique est prévu le 21 août 2029.

Promotelec recommande par ailleurs un contrôle annuel par un pisciniste et fait réaliser les travaux électriques par un électricien qualifié. Les exigences complètes côté bassin, équipotentialité comprise, sont détaillées dans mon article sur les normes électriques de piscine.

Coûts et mise en service : ce qui se prépare en amont

Côté budget, un relevé de coûts publié par un distributeur de spas situe le raccordement d’une ligne dédiée entre 300 et 800 € TTC, et une dalle entre 600 et 1 500 € TTC. Ce sont des ordres de grandeur : la distance, le cheminement et l’état du tableau font varier la facture.

Le devis doit détailler la ligne elle-même : section retenue, longueur, protections et repérage. Un forfait global ne permet pas de vérifier que le dimensionnement correspond à la fiche du modèle.

Sur le plan administratif, le Consuel intervient avant la mise en service d’une installation terminée pour viser l’attestation de conformité.

Depuis le 1er janvier 2025, pour toute première mise en service, cette attestation visée est mise à disposition du gestionnaire de réseau de distribution (art. D342-19 du Code de l’énergie).

L’attestation dite jaune (CERFA 12506*03) couvre les installations à usage domestique, intérieures ou extérieures, dans un logement. Le cadre applicable se précise avec l’entreprise qui réalise le branchement.

Sécurité : cuve remplie, mains sèches, départ coupé

Avant de penser hivernage ou remise en route, deux consignes du manuel encadrent toute manipulation. La première concerne l’eau : le spa ne se met sous tension que rempli.

La seconde concerne les gestes : jamais de manipulation avec le corps ou les pieds mouillés, et des EPI ainsi que des outils adaptés pour toute intervention sur la ligne. Un spa, c’est une zone d’eau et de projections.

Hivernage, bâchage, nettoyage de la coque : ces opérations se font hors tension, départ coupé au tableau, avant de s’approcher du matériel électrique. L’essai mensuel du différentiel, lui, reste conseillé toute l’année.

Ce que je vérifie avant de valider la ligne

Quand je prépare un branchement de spa, je pars toujours de la fiche du modèle, jamais d’une puissance de brochure. La liste de contrôle tient en sept points.

• La fiche du modèle est disponible, avec la configuration High Amp ou Low Amp retenue.
• La distance tableau-spa est mesurée sur le cheminement réel.
• La section correspond au croisement puissance-distance du tableau constructeur.
• Le différentiel 30 mA est présent au tableau d’entrée général et repéré.
• Le conducteur de terre est raccordé sur la borne dédiée de l’armoire du spa, et l’état de la terre du bâtiment est vérifié.
• Le repérage des conducteurs (bleu pour le neutre, marron pour la phase) est contrôlé avant raccordement.
• Les essais de mise sous tension sont faits cuve remplie, protections en place.

Le reste — marque du spa, options, habillage — ne change pas ces vérifications. Une ligne validée repose sur une fiche de modèle lue jusqu’au bout, une distance mesurée et une protection vérifiée au tableau.
