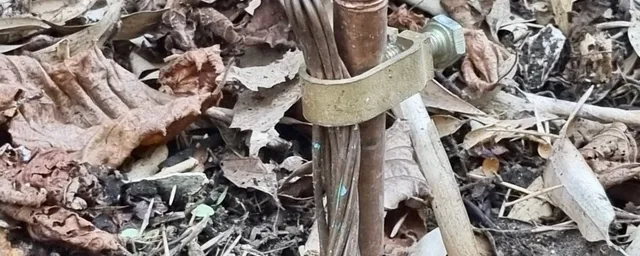

Mesurer la terre avec un multimètre : fiable ?

La mesure de la résistance de terre est obligatoire avant mise en service. Obligation NF C 15-100 Un multimètre standard ne suffit pas : il faut un contrôleur de terre ou un telluromètre pour valider la conformité et assurer la protection des personnes.

Un multimètre ne permet pas de mesurer correctement la résistance de terre d’une maison. Il peut afficher une tension entre phase et terre, parfois une tension entre neutre et terre, mais cette lecture ne valide pas la qualité de la prise de terre.

La confusion vient d’un point simple : le multimètre mesure très bien des tensions et des résistances sur des circuits adaptés, mais une prise de terre ne se résume pas à deux pointes posées entre une borne et un conducteur. Pour obtenir une vraie valeur, il faut injecter un courant de test dans le sol avec une méthode prévue pour cela.

L’objectif de ce guide est donc clair : savoir ce que vous pouvez vérifier avec un multimètre, ce que vous ne devez pas conclure, et quand passer à un contrôleur de terre ou à un électricien.

Ce sujet traite uniquement de la mesure de terre au multimètre et de ses limites.

Pourquoi la terre est si importante

Évacuer un courant de défaut vers le sol

La terre sert à évacuer un courant de défaut vers le sol et à permettre au dispositif différentiel de détecter une fuite. Si une phase touche la carcasse métallique d’un appareil, la terre offre un chemin de défaut plus sûr qu’un corps humain.

Dans un logement, cette protection fonctionne avec les interrupteurs différentiels et le disjoncteur de branchement. La terre seule ne suffit pas. Le différentiel seul ne remplace pas une terre correcte dans une installation qui doit en être équipée.

Une mauvaise terre et les pièces d’eau

Une mauvaise terre peut laisser une masse métallique à un potentiel dangereux. C’est particulièrement sensible dans les pièces d’eau, près d’un chauffe-eau, d’un lave-linge, d’une plaque de cuisson, d’un portail motorisé ou d’une borne extérieure.

Dans une maison ancienne, le risque est souvent moins visible. Une prise murale peut avoir une broche de terre sans conducteur raccordé derrière. À l’œil, elle paraît correcte. En réalité, elle ne protège pas comme prévu.

Ce que le multimètre peut vérifier utilement

Repérer une incohérence de tension

Le multimètre reste utile si vous l’utilisez pour ce qu’il sait faire. Il peut aider à repérer une incohérence de tension, une absence évidente de terre sur une prise ou une inversion suspecte. Il peut aussi servir à contrôler une continuité sur un conducteur isolé, hors tension, avec prudence.

Comparer phase neutre et phase terre

La mesure la plus connue consiste à comparer la tension entre phase et neutre, puis entre phase et terre. Sur une installation domestique courante, ces deux valeurs sont souvent proches. Si vous mesurez environ 230 V phase-neutre et une valeur proche entre phase-terre, cela suggère que la terre est présente.

Mais ce n’est qu’un indice. Une terre de mauvaise qualité peut afficher une tension correcte avec un multimètre, car l’appareil consomme très peu de courant. Il ne “charge” presque pas le circuit.

Regardez l’appareil et ses cordons : le multimètre donne des indices de tension, pas une valeur de terre.

1 Pince qui enserre le conducteur Pince qui enserre le conducteur 2 Molette de sélection Molette de sélection

Multimètre

Il mesure les tensions phase-neutre et phase-terre, mais ne peut pas valider la résistance de la prise de terre.

1. 1 Pince qui enserre le conducteur
2. 2 Molette de sélection

• Phase-neutre : permet de vérifier la tension d’alimentation de la prise.
• Phase-terre : donne un indice sur la présence d’un chemin vers la terre.
• Neutre-terre : peut révéler une anomalie, mais reste difficile à interpréter seul.
• Continuité hors tension : utile sur un conducteur identifié, jamais sur une installation alimentée.
• Comparaison entre prises : peut aider à repérer une prise différente des autres.

Le multimètre peut donc orienter un diagnostic. Il ne doit pas servir à déclarer : “la terre est conforme”.

Ce que le multimètre ne peut pas garantir

Injecter un courant de test dans le sol

La résistance d’une prise de terre dépend du contact avec le sol. Pour la mesurer, il faut faire circuler un courant de test entre la terre à contrôler et une ou plusieurs électrodes auxiliaires. C’est le rôle du telluromètre.

Un multimètre ne plante pas de piquets, ne compense pas les résistances parasites, ne sépare pas correctement la prise de terre du reste de l’installation et ne reproduit pas la méthode de mesure attendue. Sa lecture peut être influencée par les appareils branchés, les liaisons métalliques, l’humidité, les réseaux voisins ou les protections présentes.

Une continuité trompeuse

Autre limite : la mesure de continuité peut être trompeuse. Vous pouvez trouver une continuité entre une broche de terre et un élément métallique sans savoir si cette liaison rejoint correctement la prise de terre principale. Vous pouvez aussi tester une partie du chemin, pas l’ensemble.

En clair, le multimètre répond à des questions simples. Il ne répond pas à la question principale : “ma prise de terre a-t-elle une résistance suffisante pour protéger correctement l’installation ?”

Les trois appareils à ne pas confondre

Avant d’acheter quoi que ce soit, il faut distinguer trois familles d’outils. Elles ne servent pas au même niveau de contrôle.

Le testeur de prise est pratique pour un premier tri. Certains modèles affichent une estimation ou déclenchent un test différentiel. Cela reste un contrôle rapide, pas une expertise complète.

Le contrôleur de terre, lui, est l’appareil à viser si vous voulez une mesure exploitable. Certains modèles se branchent sur une prise et évaluent la terre dans des conditions prévues par le fabricant. D’autres utilisent des piquets, une barrette de mesure et une procédure plus complète.

Pourquoi la barrette de mesure compte

Séparer la prise de terre du reste

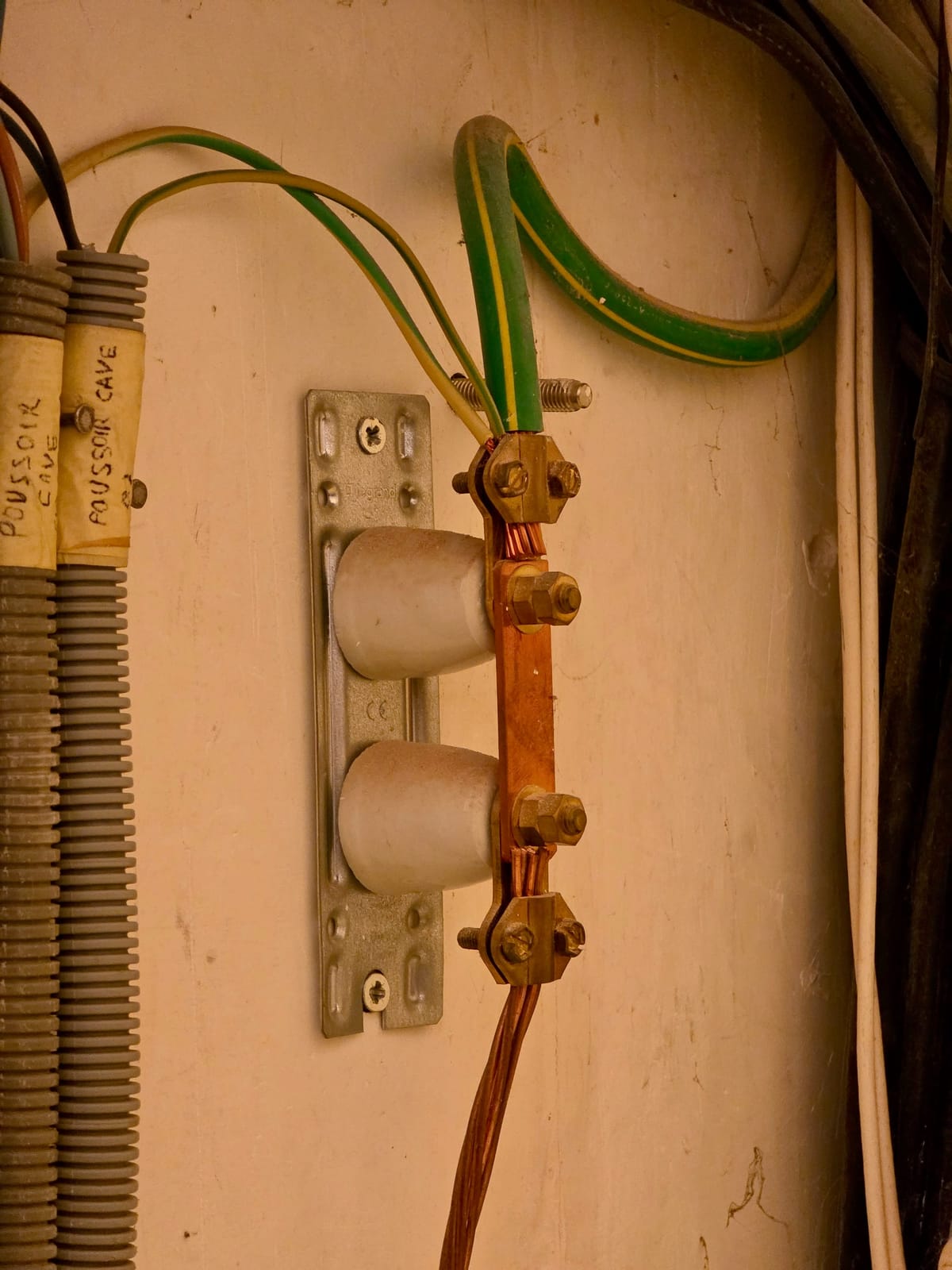

La barrette de mesure, aussi appelée barrette de coupure, permet de séparer temporairement la prise de terre du reste de l’installation. Sans cette séparation, vous risquez de mesurer un ensemble de chemins parallèles : tuyaux métalliques, liaisons équipotentielles, appareils raccordés, réseaux voisins ou autres masses.

Cela peut améliorer artificiellement la valeur lue. Le résultat paraît rassurant, alors qu’il ne représente pas la prise de terre seule.

“

Une terre ne se juge pas à la couleur du fil vert-jaune. Elle se juge à la continuité, à la mesure et à la cohérence des protections.

Un geste qui n’est pas anodin

Ouvrir une barrette n’est pas un geste anodin. Une fois ouverte, certaines liaisons ne sont plus reliées à la terre pendant l’opération. Ce type de mesure doit être préparé, sécurisé et réalisé par une personne compétente.

Pour un particulier, la bonne décision est souvent de faire un test indicatif sans démontage, puis de demander une mesure professionnelle si l’installation est ancienne, douteuse ou destinée à être vendue, louée ou rénovée.

Méthode prudente pour un test indicatif au multimètre

Cette méthode ne valide pas la terre. Elle sert seulement à repérer une incohérence avant d’aller plus loin.

Si vous ne savez pas identifier phase, neutre et terre, ne faites pas ce test. Un testeur de prise basique, utilisé sans démontage, est plus sûr pour un premier contrôle visuel.

Comment se fait une vraie mesure de terre

Un appareil dédié et sa méthode

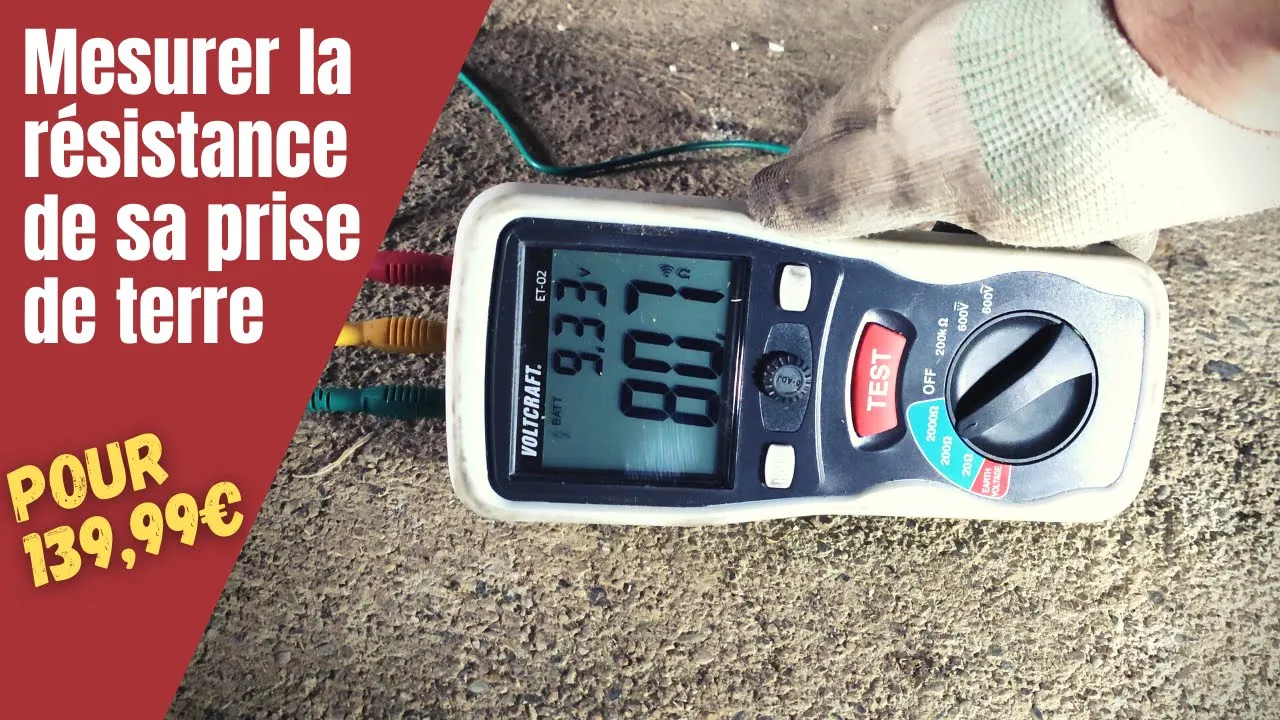

Une vraie mesure utilise un appareil dédié. La méthode dépend du matériel : contrôleur de terre branché sur prise, mesure avec piquets auxiliaires, mesure par boucle ou contrôleur multifonction. La notice de l’appareil précise les conditions d’emploi.

La méthode classique avec piquets consiste à isoler la prise de terre, planter des électrodes auxiliaires à distance, injecter un courant de test et mesurer la réponse du sol. L’appareil calcule ensuite une résistance.

La valeur lue avec le différentiel

Dans un logement, la valeur ne se lit jamais seule. Elle doit être mise en relation avec la protection différentielle. Plus le dispositif différentiel est sensible, plus il peut déclencher avec un courant de fuite faible. C’est pour cela que le couple terre plus différentiel est central.

• Repérer la barrette : elle doit être accessible et identifiable.
• Séparer la prise de terre : uniquement si la procédure et la sécurité sont maîtrisées.
• Installer les piquets : respecter les distances et l’alignement demandés par l’appareil.
• Lancer la mesure : vérifier la stabilité de la valeur affichée.
• Recontrôler l’installation : refermer la barrette et vérifier la continuité de protection.

Sur le terrain, une valeur autour de 100 ohms est souvent citée comme repère en logement, notamment avec une protection différentielle adaptée. Mais le vrai raisonnement reste réglementaire et technique : la résistance de terre, la sensibilité du différentiel et l’installation complète doivent être cohérentes.

Comment interpréter les résultats

Une valeur basse est rassurante, mais elle ne suffit pas à valider toute l’installation. Une terre correcte à la barrette ne garantit pas que chaque prise du logement est bien raccordée.

Inversement, une valeur limite ou élevée ne signifie pas toujours que tout est à refaire, mais elle impose une recherche. Le sol peut être sec, le piquet trop court, le conducteur oxydé, la barrette mal serrée ou la prise de terre insuffisante.

Si la mesure concerne une vente, une location, une rénovation complète ou un tableau à reprendre, un simple test maison n’est pas le bon niveau. Il faut un diagnostic ou un contrôle réalisé avec les bons appareils.

Les erreurs fréquentes

Une prise récente pas forcément raccordée

La première erreur est de croire qu’une prise récente est forcément raccordée à la terre. En rénovation, il arrive de trouver des prises 2P+T dont la broche de terre n’est reliée à rien.

Confondre terre et neutre

La deuxième erreur consiste à confondre terre et neutre. Le neutre est un conducteur de fonctionnement. La terre est un conducteur de protection. Les relier n’importe où dans l’installation est dangereux et peut empêcher les protections de jouer leur rôle correctement.

• Mesurer en ohmmètre sur une installation sous tension : risque de détériorer l’appareil et de provoquer un accident.
• Conclure avec une seule prise : une pièce peut être raccordée, une autre non.
• Ignorer la barrette de terre : sans point de mesure clair, le diagnostic devient incertain.
• Faire confiance à une tension phase-terre : c’est un indice, pas une résistance de terre.
• Oublier les pièces d’eau : liaison équipotentielle et différentiels y sont essentiels.
• Remplacer une prise sans conducteur PE : la broche de terre donne alors une fausse sécurité.

La troisième erreur est de tester uniquement le tableau. Une installation peut avoir une prise de terre correcte au départ, mais des conducteurs de protection absents sur certains circuits anciens.

Si vous rénovez, profitez du chantier pour traiter le sujet globalement : tableau, différentiels, prises, circuits spécialisés, salle de bain et continuité de terre.

Maison ancienne : les cas qui doivent alerter

Les logements anciens sont les plus concernés. Ils ont souvent connu plusieurs générations de travaux : prises remplacées, circuits ajoutés, tableau modifié, cuisine rénovée, salle de bain déplacée. La terre peut être présente à certains endroits et absente ailleurs.

Un contrôle devient prioritaire si vous voyez des prises sans broche de terre, des prises avec broche mais câblage ancien, des fusibles en porcelaine, un tableau sans différentiel 30 mA ou des fils de couleurs incohérentes.

La salle de bain mérite une attention particulière. L’eau, les canalisations métalliques, les appareils électriques et les volumes de sécurité augmentent le niveau d’exigence. Une liaison équipotentielle absente ou mal raccordée peut devenir une anomalie sérieuse.

Quel appareil acheter selon votre besoin ?

N’achetez pas un telluromètre si vous voulez seulement vérifier deux prises une fois dans votre vie. N’achetez pas non plus un multimètre en pensant valider toute la sécurité d’une maison.

Pour un particulier, le trio logique est souvent : un testeur de prise simple, un multimètre correct pour les mesures de base, puis un électricien pour les mesures engageantes. Pour un artisan ou un bricoleur avancé qui intervient souvent, un contrôleur de terre peut se justifier.

Un bon appareil doit être lisible, documenté, adapté à la catégorie de mesure, fourni avec des cordons corrects et utilisé selon sa notice. Le prix seul ne dit rien si la méthode n’est pas comprise.

Quand appeler un électricien

Appelez un électricien si une prise donne des valeurs incohérentes, si le tableau est ancien, si vous n’avez pas de différentiel 30 mA, si la maison a été rénovée par morceaux ou si vous devez vendre ou louer le logement.

Appelez aussi si vous devez ouvrir la barrette de mesure, améliorer un piquet de terre, créer une liaison équipotentielle ou reprendre un circuit sans conducteur de protection. Ces opérations touchent directement à la sécurité des personnes.

“

Un multimètre peut dire qu’il faut chercher. Il ne doit pas servir à arrêter le diagnostic.

L’électricien pourra mesurer la terre, vérifier les différentiels, contrôler la continuité des conducteurs de protection et repérer les anomalies visibles. C’est souvent plus rentable qu’un achat d’appareil mal utilisé.

Verdict : réaliste, mais seulement pour un précontrôle

Mesurer “la terre” avec un multimètre est réaliste si vous parlez d’un test indicatif. Vous pouvez comparer des tensions, repérer une absence évidente et décider de pousser le contrôle plus loin.

Ce n’est pas réaliste si vous voulez connaître la résistance de terre ou valider la sécurité d’un logement. Pour cela, il faut un appareil dédié, une méthode et une interprétation correcte.

Avant de vous rassurer avec une valeur affichée, regardez l’ensemble : âge du logement, état du tableau, présence des différentiels, continuité des prises, salle de bain, barrette de terre et qualité des raccordements.

À retenir avant de toucher à l’installation

La terre n’est pas un détail de confort. C’est une protection contre les contacts indirects. Elle doit être présente, continue, mesurée et cohérente avec les dispositifs différentiels.

Le multimètre reste un outil utile, mais il ne remplace ni un telluromètre, ni un contrôleur de terre, ni un diagnostic complet. Une installation peut paraître correcte et rester dangereuse si les conducteurs de protection sont absents ou si la résistance de terre est trop élevée.

• Ne concluez pas avec une tension phase-terre : elle ne donne pas la résistance de la prise de terre.
• Ne démontez pas sous tension : le risque ne vaut jamais le gain de temps.
• Vérifiez plusieurs prises : les rénovations partielles créent souvent des écarts.
• Contrôlez le tableau : les différentiels sont indispensables à la protection.
• Faites mesurer en cas de doute : une vraie valeur demande un appareil adapté.
