Câble RO2V 3G2,5 enterré sans gaine rouge : danger

Enterrer un câble RO2V 3G2,5 sans gaine rouge paraît tentant quand il reste une couronne au garage et qu’il faut alimenter un portail, une prise extérieure, une pompe ou une cabane de jardin. Le câble est noir, épais, prévu pour l’extérieur, donc on se dit qu’il peut aller en terre.

C’est le mauvais raccourci.

Un U-1000 R2V standard peut être posé dehors et il peut être enterré avec une protection mécanique complémentaire. Ce n’est pas la même chose qu’un câble armé prévu pour la pose directe en terre. La gaine rouge n’est pas un accessoire propre. Elle protège le câble contre le tassement, les pierres, la pelle de demain et rend le réseau identifiable.

RO2V, R2V, 3G2,5 : de quoi parle-t-on ?

On dit souvent RO2V par habitude. Le nom courant est U-1000 R2V. C’est un câble rigide ou semi-rigide pour installations fixes basse tension, avec plusieurs conducteurs isolés et une gaine extérieure noire.

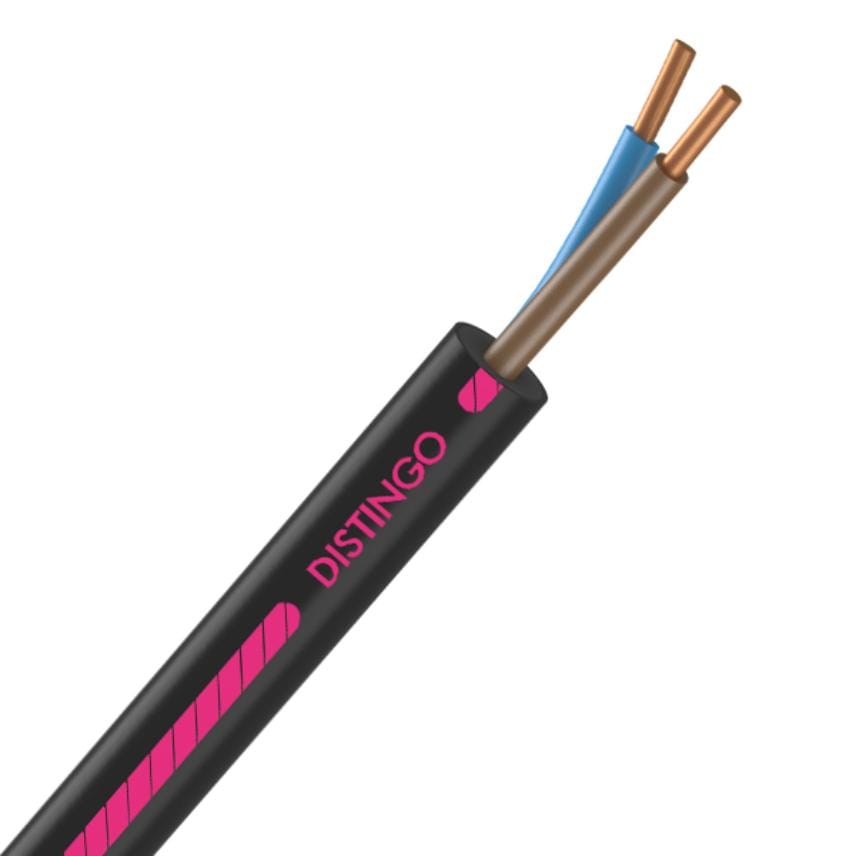

1 Gaine noire du câble Gaine noire du câble

Câble RO2V

Reconnaître le câble dont parle l’article avant de décider où il peut être posé : l’extérieur oui, la terre nue non.

Le marquage 3G2,5 signifie trois conducteurs de 2,5 mm², dont un conducteur de protection vert-jaune. Le “G” indique la présence de la terre. Pour une prise extérieure ou un petit départ de dépendance, c’est une section courante, mais pas une autorisation automatique.

La section dépend de trois choses : la protection au tableau, la puissance appelée et la longueur. Sur 5 mètres, un 3G2,5 n’a pas le même comportement que sur 45 mètres. La chute de tension devient vite le vrai sujet pour un portail électrique, un atelier ou une pompe.

Pourquoi la gaine rouge change tout

La gaine rouge, souvent appelée TPC, protège le câble et signale qu’il s’agit d’un réseau électrique. Elle absorbe une partie des contraintes du terrain, évite le contact direct avec des corps durs et donne une chance au câble de rester remplaçable si la pose a été pensée correctement.

Elle n’est pas magique. Une gaine écrasée, remplie d’eau ou posée avec des coudes serrés peut devenir un problème. Mais sans gaine, le câble prend tout : terre, cailloux, gel, racines, outils.

Promotelec rappelle que les canalisations enterrées doivent être protégées Obligation NF C 15-100

contre les avaries liées au tassement, aux corps durs et aux chocs d’outils métalliques. C’est exactement le sujet ici.

• Protection mécanique contre pierres, tassement et coup d’outil.
• Repérage évident grâce à la couleur rouge pour l’électricité.
• Chemin identifiable lors d’une intervention future.
• Remplacement plus réaliste si la gaine est continue, dimensionnée et posée sans angles absurdes.

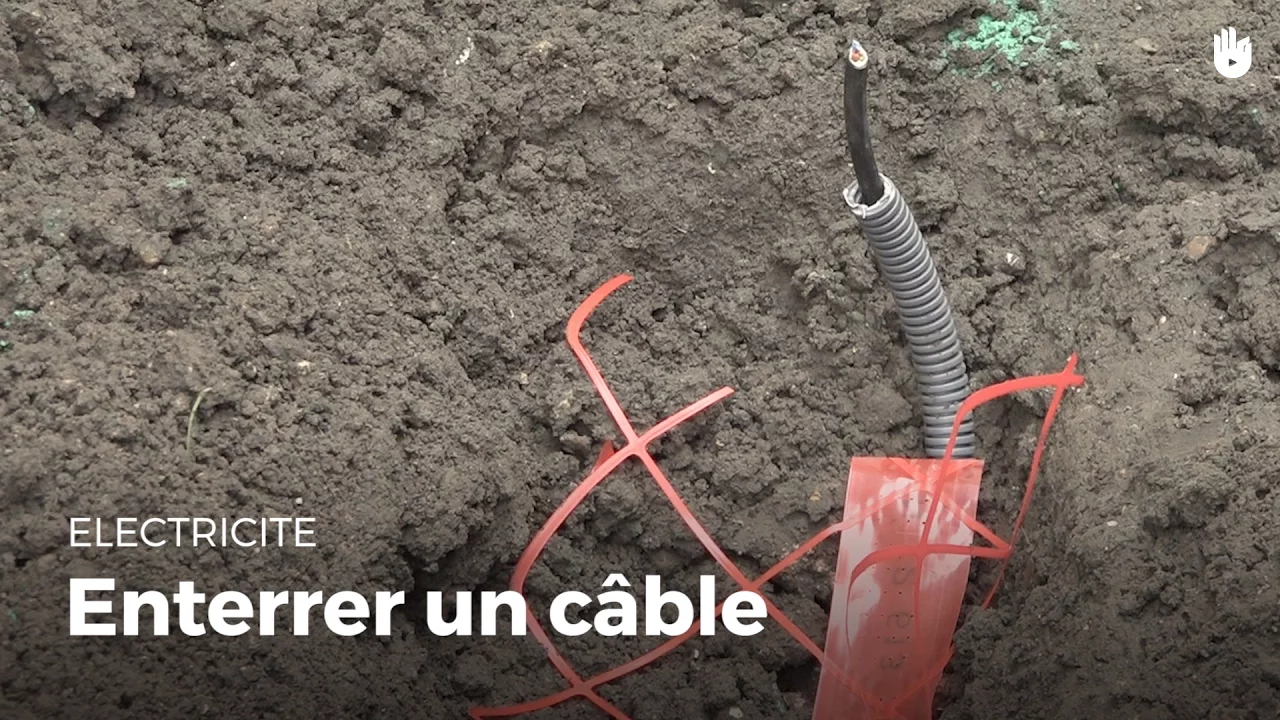

Le grillage avertisseur ne remplace pas la gaine

Le grillage avertisseur rouge sert à prévenir celui qui creuse. Il se place au-dessus de la canalisation, pas autour du câble. Il ne protège pas mécaniquement le RO2V. Il avertit avant d’arriver dessus.

Cette différence est importante. On voit parfois des poses où le câble est jeté dans la terre avec un bout de grillage rouge au-dessus. C’est mieux que rien pour le repérage, mais ça ne règle pas le contact direct avec les pierres et le tassement.

Promotelec cite un grillage placé 0,20 m au-dessus de la canalisation pour les canalisations électriques enterrées. Prysmian rappelle aussi le principe du dispositif avertisseur au-dessus du câble ou de la protection.

Le cas qui piège : “c’est seulement dans mon jardin”

Le jardin donne une fausse impression de faible risque. Pas de circulation lourde, pas de domaine public, pas de gros terrassement. Pourtant c’est l’endroit où les câbles prennent des coups : piquet de clôture, plantation, bordure, arrosage, bêchage, robot tondeuse, reprise de terrasse.

Le problème n’apparaît pas forcément le jour de la pose. Un câble pincé dans une terre humide peut déclencher seulement quand la pluie rentre, quand la pompe démarre, ou quand la gaine extérieure finit par se fendre.

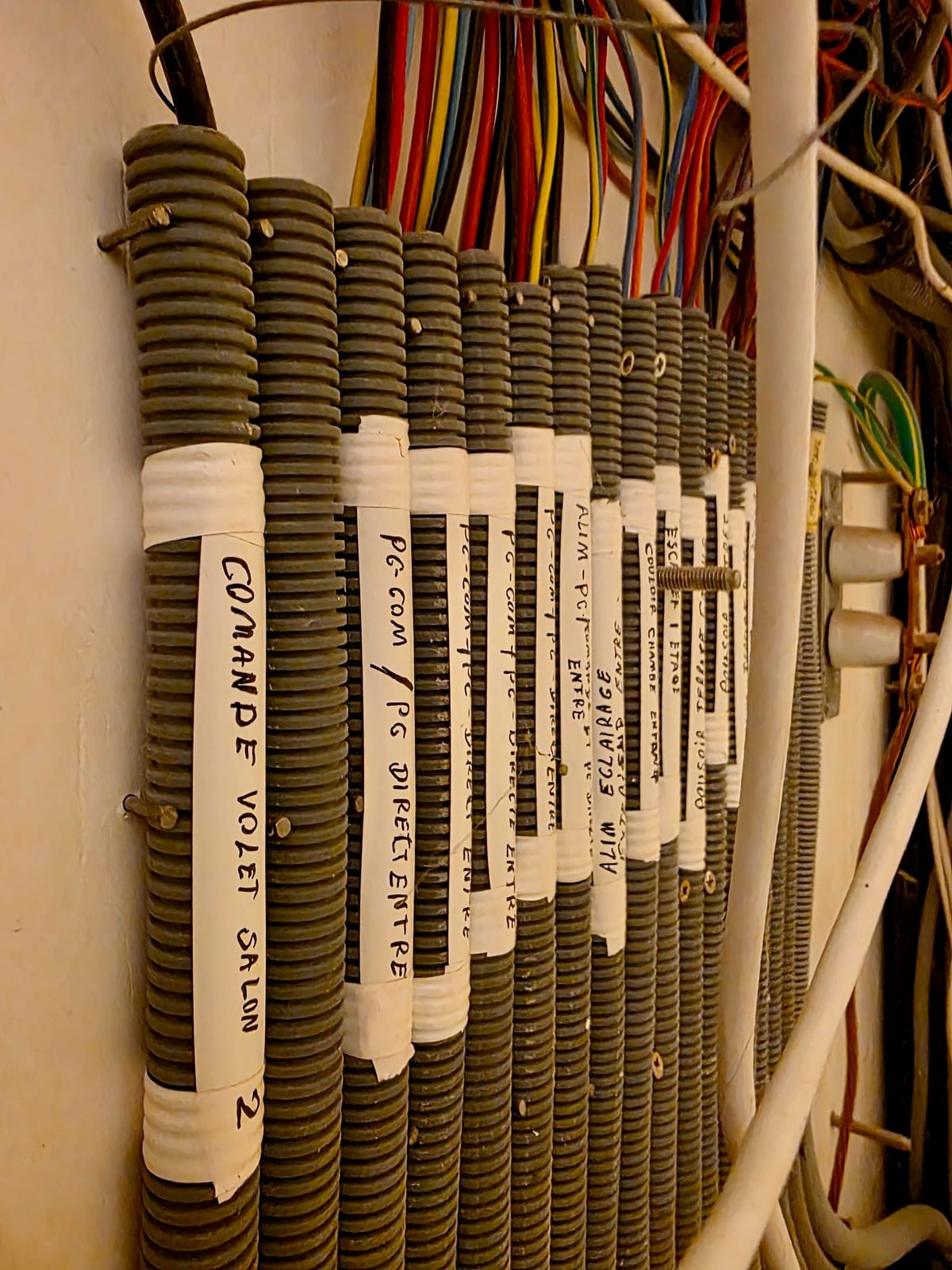

1 Annotation de repérage Annotation de repérage

Gaines ICTA annotées

Prévoir un trajet lisible et protégé avant de creuser : le câble seul en terre ne donne aucune marge.

Dans un jardin, la pose sérieuse consiste à réfléchir au trajet avant de creuser. Évitez les zones de futures plantations, les seuils qui seront percés, les descentes d’eau et les endroits où une terrasse peut être reprise. Une ligne extérieure vit plus longtemps que le projet du jour.

3G2,5 : pour quoi faire, et où ça devient limite

Le 3G2,5 sert souvent à alimenter une prise extérieure, une motorisation de portail, un éclairage de jardin avec prise de service, une petite pompe ou un abri. Mais la protection au tableau doit suivre. La présence d’un câble 2,5 mm² ne veut pas dire qu’on met un disjoncteur au hasard.

Pour une prise, on pense souvent à 20 A maximum avec du 2,5 mm², mais l’usage réel peut demander moins. Une motorisation de portail n’a pas besoin d’un départ énorme, mais elle a besoin d’une alimentation fiable, protégée, avec chute de tension maîtrisée. Une pompe peut avoir un appel au démarrage. Un atelier peut dépasser le scénario initial en deux mois.

Si la ligne est longue, le 3G2,5 peut devenir insuffisant même si le disjoncteur est correct. La chute de tension se ressent sur les moteurs, les alimentations électroniques et les appareils qui démarrent fort. Là, on ne compense pas avec un disjoncteur plus gros. On augmente la section ou on revoit le projet.

Tranchée : ce qui compte vraiment

La tranchée n’est pas un trou pour cacher un câble. C’est une protection construite.

Le fond doit être propre. Les cailloux pointus, gravats, morceaux de tuile et racines coupées n’ont rien à faire contre la gaine. Le trajet doit éviter les angles qui bloquent le tirage. Les arrivées doivent remonter dans des volumes protégés, avec une transition propre vers la boîte ou le tableau.

La profondeur dépend du contexte de passage, des règles applicables et du risque mécanique. Promotelec renvoie aux dispositions des guides et normes pour les canalisations enterrées. Nexans donne ses valeurs électriques enterrées avec une profondeur de pose de référence de 600 mm. Ce chiffre ne remplace pas l’analyse du terrain, mais il montre qu’on n’est pas dans une saignée de 10 cm sous pelouse.

Arrivées, remontées et boîtes : là où l’eau gagne

Une ligne enterrée tombe rarement en panne au milieu d’une ligne parfaitement posée. Les défauts arrivent souvent aux extrémités : sortie de terre, boîte extérieure, pied de poteau, motorisation de portail, prise de jardin, regard improvisé.

La remontée doit protéger le câble contre les chocs et l’eau. Une gaine qui sort verticalement puis reste ouverte vers le ciel devient un entonnoir. Une boîte posée trop bas prend les projections, la boue et l’arrosage. Un presse-étoupe mal serré laisse respirer l’humidité à chaque variation de température.

Le point d’arrivée doit être choisi comme un équipement extérieur, pas comme une boîte intérieure déplacée dehors. Indice de protection adapté, entrée de câble par le bas si possible, fixation stable, boucle d’égouttage, raccords accessibles. Le câble enterré peut être parfait et la panne venir d’une boîte à 12 euros.

Protection au tableau : le câble ne travaille pas seul

Un câble enterré est une partie d’un circuit. Il doit être protégé au départ. Cette protection doit correspondre à la section, à l’usage et au mode de pose. Elle doit aussi être identifiable. Un départ extérieur non repéré devient pénible au premier déclenchement.

Pour une ligne extérieure, la protection différentielle 30 mA est un point de sécurité majeur, mais elle ne remplace pas le disjoncteur divisionnaire. Le différentiel protège contre certains défauts d’isolement. Le disjoncteur protège contre les surintensités. Aucun des deux ne rend acceptable une gaine écrasée ou un raccord noyé.

Il faut aussi penser à la sélectivité pratique. Si la prise de jardin déclenche toute la maison à chaque pluie, l’installation devient inutilisable. Sur une dépendance, un départ propre et identifié facilite le diagnostic. Sur un portail, une coupure locale peut éviter d’ouvrir le tableau principal à chaque intervention.

• Départ identifié au tableau avec une étiquette lisible.
• Disjoncteur adapté à la section et à l’usage réel.
• Différentiel 30 mA cohérent avec les circuits extérieurs.
• Terre contrôlée au point d’arrivée, pas seulement présente dans le câble.
• Essai sous charge après mesure, pas seulement un voyant qui s’allume.

Déjà enterré sans gaine : décider sans tout casser

Si vous découvrez un RO2V nu dans le jardin, ne commencez pas par tirer dessus. Un câble ancien peut être collé par la terre, pincé sous une bordure ou déjà blessé. Tirer peut transformer un défaut latent en coupure franche.

La première étape consiste à retrouver son départ et son arrivée. Ensuite on coupe, on isole et on contrôle. Mesure d’isolement entre conducteurs et vers la terre, continuité du conducteur de protection, vérification du calibre, inspection des extrémités. Sans mesure, on devine.

1 Écran d’erreur du testeur Écran d’erreur du testeur 2 Prise testée Prise testée

Test de terre à la VAT

Le contrôle de la terre au point d’arrivée se fait à l’instrument, pas à l’œil.

1. 1 Écran d’erreur du testeur
2. 2 Prise testée

Si le câble alimente un point sans enjeu et que le trajet est court, la correction la plus propre est souvent de recreuser et de poser une gaine. Si le trajet passe sous une terrasse récente, il faut comparer le risque, l’usage et la possibilité de créer un nouveau chemin. Garder une ligne douteuse parce qu’elle est pénible à reprendre coûte plus cher au prochain défaut.

Remblai, sable et tirage : les détails peu visibles

Une gaine rouge mal posée peut devenir presque aussi pénible qu’une absence de gaine. Le diamètre doit permettre le passage du câble sans traction excessive. Les courbes doivent rester larges. Les changements de direction doivent être anticipés. Un fourreau trop petit ou trop coudé bloque le câble et pousse à tirer comme un sourd.

Le fond de tranchée doit rester propre. Selon le terrain, on prévoit un lit de sable ou un remblai fin autour de la gaine pour éviter le contact direct avec les cailloux. On ne rebouche pas avec des gravats parce qu’ils étaient déjà là. Le câble est censé rester en service des années, pas survivre au premier été.

Le tirage se prépare aussi. Une aiguille, du lubrifiant adapté si nécessaire, une personne qui pousse, une personne qui tire, et une gaine sans eau stagnante. Sur une longue distance, mieux vaut prévoir des regards ou points de passage accessibles que de découvrir au dernier moment que le câble bloque à 80 % du trajet.

• Gaine trop petite : tirage dur, câble marqué, remplacement futur compliqué.
• Coudes serrés : blocage et traction excessive sur les conducteurs.
• Remblai agressif : pierres contre la gaine, tassement mal réparti.
• Eau dans le fourreau : pas toujours évitable, mais les extrémités doivent être traitées proprement.
• Aucune réserve : arrivée trop courte, raccord tendu, boîte difficile à reprendre.

Repérage au tableau et sur site

Le câble enterré disparaît. C’est sa nature. Il faut donc laisser des traces ailleurs.

Au tableau, l’étiquette doit dire ce que le départ alimente : portail, prise terrasse, pompe bassin, cabanon. “Extérieur” ne suffit pas si plusieurs lignes existent. Au point d’arrivée, une étiquette discrète dans la boîte peut éviter une erreur lors d’un remplacement. Dans les photos de chantier, gardez au moins une vue large et une vue de chaque changement de direction.

Ce repérage n’est pas du confort. Le jour où le différentiel déclenche sous pluie, vous devez isoler vite. Le jour où quelqu’un plante une bordure, il doit savoir qu’un réseau passe à proximité. Le jour où la terrasse est reprise, la photo évite de couper au hasard.

Dans les maisons où plusieurs interventions se succèdent, ce repérage évite aussi les reprises inutiles. Un électricien qui comprend vite le trajet contrôle le bon départ, ouvre la bonne boîte et limite les essais. Une ligne extérieure sans plan finit souvent condamnée par prudence, même si seul un raccord d’extrémité était en cause.

Cas pratiques : portail, cabanon, pompe

Pour un portail, le câble n’alimente pas seulement un moteur. Il peut aussi croiser des commandes, cellules, feu clignotant et visiophone. Séparer les chemins courant fort et courant faible évite des pannes et des parasites. Le 3G2,5 peut convenir au moteur selon distance et puissance, mais il ne règle pas tout le câblage du portail.

Pour un cabanon, la tentation est d’amener une prise et une lampe sur la même petite ligne. Ça peut suffire pour un usage léger. Ça ne suffit plus dès qu’on ajoute chauffage d’appoint, congélateur, outillage ou chargeurs. Le projet doit être honnête sur l’usage à venir, pas seulement sur le premier besoin.

Pour une pompe, l’humidité et le démarrage comptent. La ligne, la boîte, la prise et l’appareil sont exposés. Un défaut d’isolement peut apparaître sous pluie, pas pendant le test par temps sec. Là encore, la gaine rouge protège le trajet, mais les connexions doivent rester au sec et accessibles, ce que permet un gel isolant IP68 ou un connecteur étanche pré-rempli dans les boîtes enterrées.

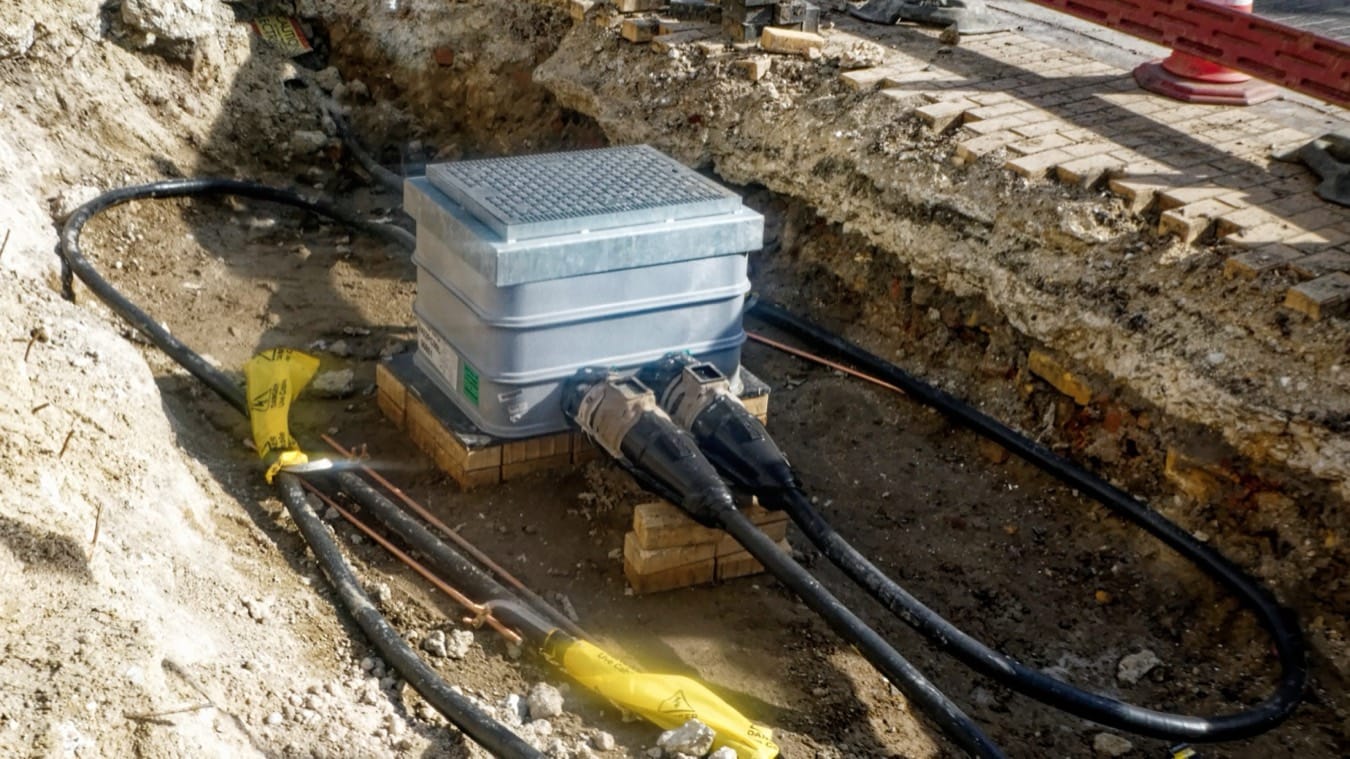

Enterrement direct : le cas des câbles armés

Il existe des câbles pensés pour l’enterrement direct. Prysmian cite notamment des séries armées pour la basse tension. Ce n’est pas le même produit qu’un RO2V standard acheté pour une installation fixe courante.

Le mot important est “armé” ou protection équivalente prévue pour l’usage. La différence n’est pas marketing. Un câble armé encaisse autrement les contraintes mécaniques. Il reste soumis à des règles de pose, de repérage et de terrain, mais il n’a pas la même destination.

Pour une maison, la solution la plus simple reste souvent : RO2V adapté dans gaine rouge adaptée. C’est lisible, disponible, compréhensible par le prochain intervenant.

Les défauts typiques après quelques années

Le premier symptôme est le différentiel qui déclenche par temps humide. Pas toujours au début. Parfois seulement après un gros orage ou quand la pompe tourne.

Le deuxième est l’appareil extérieur qui devient intermittent. Portail qui refuse de démarrer, lampe qui clignote, prise qui fonctionne à vide mais pas sous charge. On accuse l’appareil, alors que la ligne est blessée.

Le troisième est la réparation impossible. Le câble est quelque part sous la pelouse, sans gaine, sans photo, sans repérage. Il faut recreuser large pour retrouver le défaut.

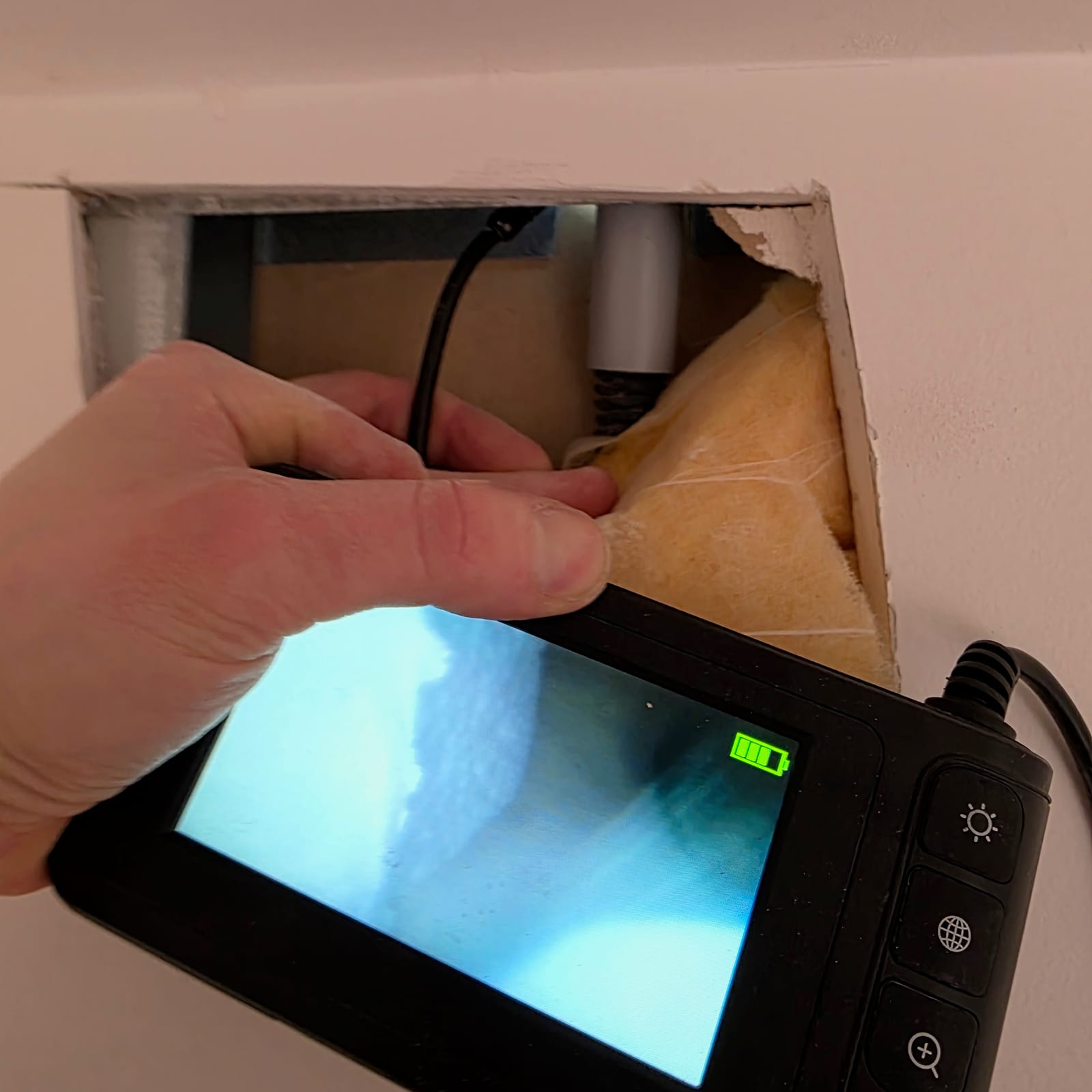

1 Gaine inspectée Gaine inspectée

Inspection de la gaine

Quand une gaine existe, on peut inspecter, comprendre un blocage et parfois reprendre. Un câble nu en terre laisse peu d’options propres.

L’INRS rappelle que les travaux en fouilles à proximité de canalisations électriques enterrées relèvent d’un risque particulier Recommandation INRS . Même si votre jardin n’est pas un chantier industriel, le fond du sujet reste le même : un câble enterré devient un danger pour celui qui ne le voit pas.

Contrôle avant mise en service

Une ligne enterrée ne se valide pas avec une lampe branchée au bout. Il faut contrôler la continuité du conducteur de protection, l’absence de défaut d’isolement, la cohérence du disjoncteur, la protection différentielle, la chute de tension et l’étanchéité du point d’arrivée.

Le point d’arrivée compte autant que la tranchée. Une belle gaine qui arrive dans une boîte non étanche posée au ras du sol donne une panne rapide. L’eau descend, stagne, oxyde et finit par déclencher.

• Pas de boîte enterrée bricolée sans accessoire prévu pour cet usage.
• Pas de raccord inaccessible noyé dans la terre.
• Pas de gaine ouverte vers le haut qui récupère l’eau.
• Pas de départ sans différentiel 30 mA adapté à l’installation.
• Pas de câble sans repérage dans le tableau et sur le trajet.

Si l’alimentation part vers une dépendance, le sujet peut dépasser le câble. Il faut parfois un tableau secondaire, une coupure locale, une liaison de terre cohérente et un calcul de section plus sérieux. Une cabane de jardin avec une lampe n’est pas un atelier avec compresseur, chauffage et chargeurs.
