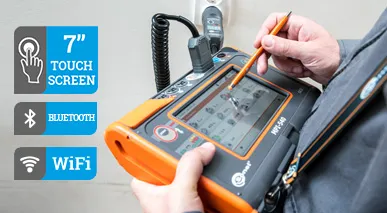

Sonel MPI-540 : avis sur le contrôleur d'installation

Le Sonel MPI-540 est un contrôleur d’installation destiné à réunir des essais qui restent souvent séparés entre plusieurs appareils : continuité, isolement, boucle de défaut, résistance de terre, dispositifs différentiels, ordre des phases et paramètres réseau. Sonel présente aussi une mémoire structurée, des accessoires de terre et des fonctions d’enregistrement. Je le lis comme une référence de campagne de contrôle, pas comme un multimètre plus imposant.

Mon avis est documentaire. Je ne lui attribue ni confort réel, ni cadence, ni exactitude vécue, ni qualité de support sans essai dans les conditions concernées. Je m’appuie sur la page technique Sonel, la notice MPI-540/MPI-540-PV et les manuels de logiciels ouverts. Cette méthode permet de séparer ce que le contrôleur sait mesurer, ce que les accessoires rendent possible et ce qu’un protocole de contrôle doit encore définir.

Avis : cohérent pour une campagne structurée, pas pour une vérification isolée

Le point fort documenté du MPI-540 est le regroupement des familles d’essais dans une seule référence. Sonel annonce notamment la mesure de tension et fréquence, l’essai de continuité, l’isolement, la boucle L-PE, L-N ou L-L, la terre, les DDR, l’ordre des phases, le sens de rotation moteur et l’enregistrement de paramètres réseau. Ce périmètre est pertinent quand le dossier impose plusieurs relevés repérés sur un tableau, une installation tertiaire ou un ensemble de circuits.

Je ne déduis pas de cette liste qu’il faut un MPI-540 pour chaque intervention. Pour une tension de présence, une continuité locale ou une recherche ciblée, un appareil plus simple et adapté au travail défini peut être plus cohérent. Le choix bascule lorsqu’il faut lier une méthode d’essai, un point de mesure, un circuit, des réglages et une trace exploitable dans le même dossier.

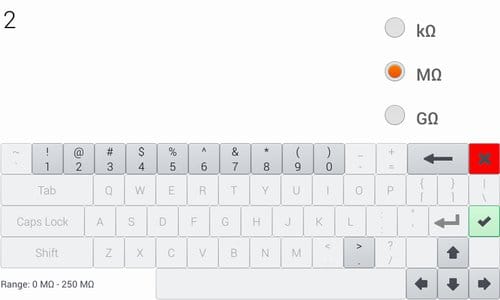

Le terme « avis » mérite ici une limite nette. L’écran peut comparer un résultat à une limite saisie, mais une icône favorable ne remplace pas l’analyse du schéma de liaison à la terre, du calibre de protection, du type de DDR, du circuit déconnecté pour un essai d’isolement ou de la règle retenue. Un contrôleur produit une mesure dans des conditions données ; il ne délivre pas une conformité générale par lui-même.

L’INRS rappelle que les travaux hors tension sont les seuls à assurer une sécurité totale face au risque électrique et place la vérification d’absence de tension dans la consignation, après séparation, condamnation et identification. J’utilise donc un VAT prévu pour cette étape et je garde le MPI-540 pour les essais que son manuel décrit. Mon guide sur l’habilitation électrique BR aide à ne pas confondre opération, niveau d’habilitation et appareil de mesure.

Les essais d’installation à distinguer avant de choisir l’appareil

Continuité : vérifier un conducteur ne suffit pas à valider tout le circuit

La notice MPI-540 prévoit une mesure de résistance basse tension et la continuité des conducteurs de protection. Cette famille d’essais concerne une propriété précise du trajet contrôlé. Elle ne renseigne ni sur l’isolement d’un autre conducteur, ni sur le fonctionnement du DDR, ni sur l’adéquation globale de la protection du circuit.

Avant la mesure, je définis les extrémités, les éléments volontairement déconnectés et le point auquel je rattache le résultat. Une valeur sans conducteur identifié perd vite son intérêt dans un rapport. La continuité est aussi à séparer de la mesure de terre d’une maison : la première porte sur un chemin de conducteur, la seconde dépend de la méthode de terre, de l’implantation et des conditions de mesure.

Isolement : les tensions d’essai ne s’appliquent pas à n’importe quel circuit branché

Sonel annonce cinq tensions d’essai d’isolement : 50, 100, 250, 500 et 1 000 V, pour une plage affichée allant jusqu’à 10 GΩ. La page produit indique aussi une décharge automatique de l’objet testé après l’arrêt ou l’interruption de l’essai. Ces données décrivent les capacités de la référence, pas une instruction de tester tout circuit à 1 000 V.

Je commence par identifier les équipements reliés au circuit, le niveau de tension d’essai retenu et les instructions qui imposent une déconnexion ou une protection particulière. Des électroniques, variateurs, parafoudres, alimentations ou appareils raccordés peuvent changer la préparation requise. Le guide mégohmmètre : principe et limites détaille pourquoi cette mesure est préparée hors tension et sur un périmètre isolé.

Boucle de défaut : lire ensemble impédance, protection et configuration

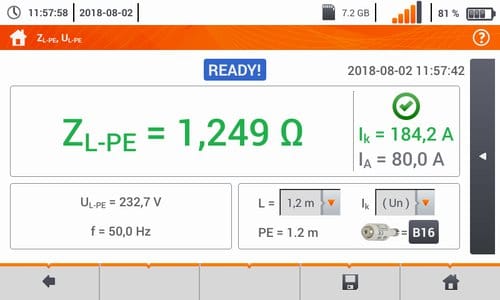

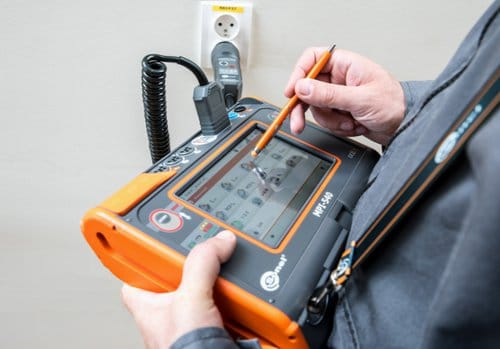

La page Sonel décrit des mesures de boucle en L-PE, L-N et L-L, une résolution de 0,001 Ω et un calcul du courant de court-circuit attendu à partir de la tension mesurée ou nominale sélectionnée. Elle décrit également une mesure à environ 23 A pendant une demi-période pour le mode de haute précision. Ce sont des caractéristiques de mesure, pas une valeur de référence transposable d’une installation à l’autre.

Le résultat de boucle ne s’interprète pas seul. J’associe le schéma de liaison à la terre, le départ mesuré, la protection concernée, le paramétrage choisi et les conditions du point de contact. Une valeur visualisée comme acceptable après saisie d’un fusible ne prouve pas que le fusible renseigné est bien celui qui protège le circuit observé. C’est l’une des raisons pour lesquelles je prépare le repérage avant de commencer les essais.

La documentation annonce un mode de boucle compatible avec des circuits protégés par DDR, sans déclenchement, avec un temps annoncé d’environ quatre secondes. Cette fonction peut éviter de provoquer un déclenchement dans la méthode indiquée par le fabricant, mais elle ne transforme pas un essai de boucle en test complet du DDR. Les deux résultats répondent à des questions distinctes.

DDR : type, courant nominal et séquence ne se résument pas au déclenchement

Le MPI-540 est annoncé pour les DDR de types AC, A, F, B et B+, normaux, sélectifs ou temporisés, avec un courant nominal de 10 mA à 1 000 mA. Sonel décrit aussi une fonction qui relève le temps et le courant de déclenchement lors d’un seul déclenchement du DDR. Cette possibilité ne dispense pas de sélectionner le type de dispositif réellement posé ni la séquence demandée par le contrôle.

Je distingue un appareil qui déclenche lors d’un bouton test, une mesure d’un temps de déclenchement et la vérification documentée d’un dispositif dans un circuit précis. Le résultat dépend du type choisi dans le contrôleur, du courant nominal renseigné, de la forme d’essai, du câblage et des conditions en aval. L’écran ne peut pas deviner une référence de DDR mal relevée ou une modification du tableau non reportée dans le dossier.

Terre, ordre des phases et réseau : des modules qui demandent leurs accessoires et leur contexte

La page Sonel ajoute la résistance de terre, la résistivité du sol, l’ordre des phases, le sens de rotation de l’arbre moteur, l’éclairement et le suivi de paramètres réseau. Cette liste ne signifie pas que toutes les fonctions sont disponibles dans le contenu standard ni qu’elles répondent au même besoin. Sonel distingue notamment les jeux de piquets et conducteurs pour la terre, les pinces de courant, les sondes d’éclairement et les adaptateurs dédiés.

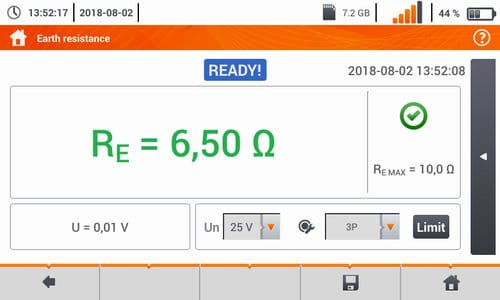

Pour une mesure de terre, j’identifie d’abord la méthode possible : piquets plantés, pince, terre sélective ou combinaison d’accessoires. Une pince de terre ne remplace pas automatiquement la méthode par piquets et inversement. Les distances, les électrodes présentes, les chemins parallèles et le branchement retenu font partie du résultat. Il faut donc vérifier la notice spécifique de l’accessoire avant de présumer qu’il couvre le cas rencontré.

L’éclairement est également présenté avec une sonde externe optionnelle, de classe A ou B selon la sonde, pour des mesures relevant de la PN-EN 12464 dans la communication Sonel. Je garde cette fonction à sa place : elle peut compléter une campagne qui porte réellement sur l’éclairage, elle ne justifie pas à elle seule de retenir le MPI-540 pour un contrôle électrique résidentiel.

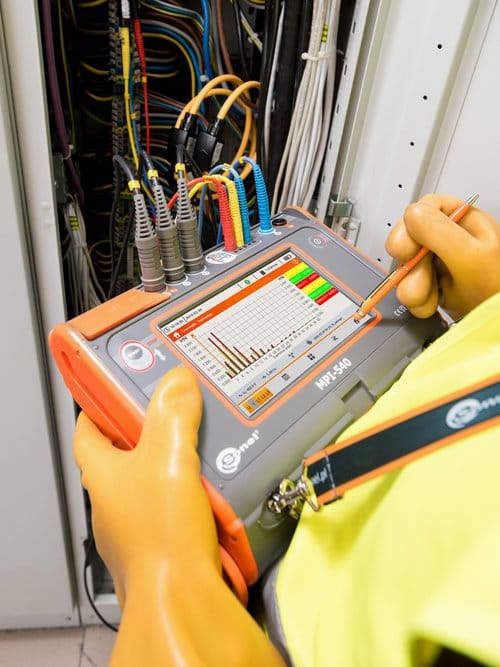

La fonction d’enregistrement de réseau est encore autre chose. Sonel annonce un enregistreur triphasé de paramètres d’alimentation avec harmoniques de tension et de courant, ainsi que des vues et calculs de puissance. Je ne mélange pas ce diagnostic de qualité d’alimentation avec les essais de protection contre les chocs électriques. Le premier peut aider à investiguer une alimentation ou une charge ; le second répond à la méthode de vérification d’une installation.

Mémoire et rapports : une trace utile seulement si le repérage est juste

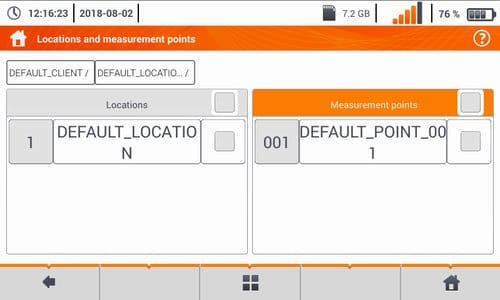

Sonel décrit une mémoire organisée autour de client, lieu et point de mesure. Les résultats enregistrés peuvent être associés aux paramètres de l’essai et à la date. Cette arborescence est utile si je sais, avant la première mesure, comment nommer les tableaux, pièces, départs et points de contrôle. Sinon, elle déplace le désordre du tableau vers un PDF mieux mis en page.

Un bon repérage ne consiste pas à multiplier les noms. Je fixe un identifiant stable pour le site, le tableau, le circuit et le point mesuré, puis je le rapproche du schéma, du repérage physique et du rapport attendu. Quand un défaut exige une contre-mesure, ce lien permet de savoir où l’essai initial a été mené et dans quelles conditions, au lieu de comparer deux valeurs prises sur des périmètres incertains.

La page des logiciels Sonel liste Sonel Analysis 4 pour les analyseurs de qualité d’énergie de la série PQM et le MPI-540. Cette mention précise suffit à relier le MPI-540 à cette famille de traitement. En revanche, je ne présume pas que tout logiciel portant Sonel dans son nom dialogue avec cette référence.

Le manuel Sonel Reports Plus que j’ai ouvert est un document de DASL Systems qui traite explicitement de la communication avec le MPI-530. Il décrit des inspecteurs, installations, points de test, fusibles, pièces jointes, transfert d’appareil et export PDF. C’est utile pour comprendre la logique de rapport, mais ce n’est pas une preuve de compatibilité actuelle avec le MPI-540. Avant de bâtir un flux de rapports, je vérifie la version du logiciel, la référence prise en charge, le format d’export et le besoin réel de signature ou de remise documentaire.

Accessoires : le contenu de la mallette conditionne les essais réalisables

Dans son article technique, Sonel cite comme équipement du MPI-540 des cordons de 1,2 m, pointes, pinces crocodile, un ensemble de terre avec sonde et câbles sur enrouleurs de 15 m et 30 m, des pinces souples F-3A jusqu’à 3 kA, des adaptateurs M4/M6, une mallette et une alimentation. La même page mentionne aussi des accessoires additionnels : pinces de terre, pinces à noyau rigide, sondes d’éclairement, adaptateur AutoISO-1000C et cordons plus longs.

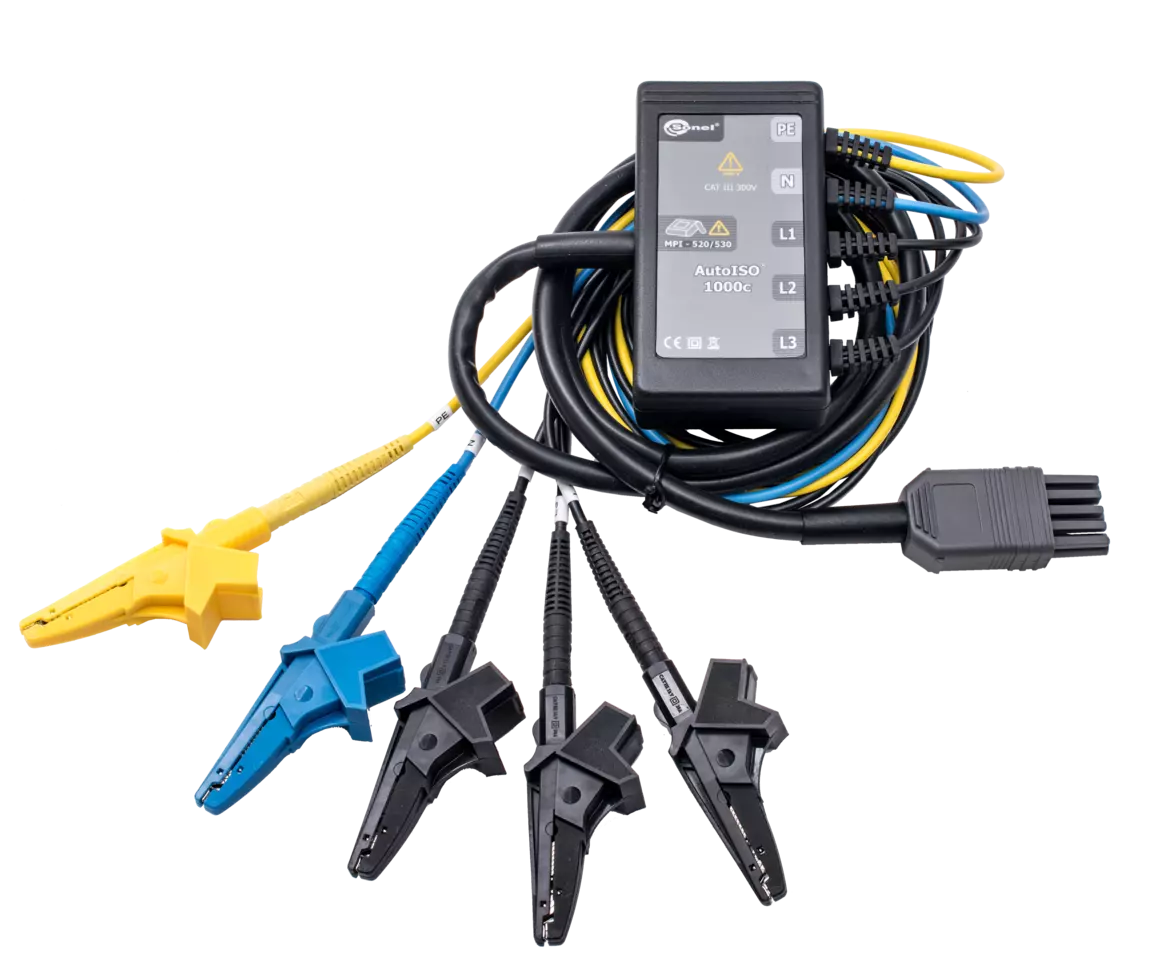

Je contrôle donc le contenu livré à la référence exacte avant de conclure qu’une mesure est possible. Une mesure d’isolement automatique sur conducteurs multipolaires suppose l’AutoISO-1000C que Sonel décrit comme accessoire. Une mesure d’éclairement suppose une sonde. Une méthode de terre suppose les conducteurs, piquets ou pinces adaptés. La présence du boîtier seul ne renseigne pas sur ces conditions.

Cette vérification est plus utile qu’un classement vague de marque. Elle évite d’acheter une fonction annoncée alors que le chantier nécessite un élément absent ou une méthode non applicable. Pour comparer d’autres références, je repars de la même grille dans mon comparatif Fluke 1663 et 1664 FC : essais, sondes, mémoire et flux documentaire sont séparés au lieu d’être résumés par une étiquette « pro ».

Sécurité, conformité et consignation : trois sujets qui ne se compensent pas

Une campagne de mesures peut contribuer à une vérification, mais elle n’est ni la consignation ni un document de conformité universel. L’INRS décrit la consignation comme une succession de séparation des sources, condamnation, identification, vérification d’absence de tension puis, selon le cas, mise à la terre et en court-circuit. Le Code du travail encadre aussi les opérations sur ou au voisinage des installations électriques et l’INRS rappelle le rôle de l’habilitation pour les salariés concernés.

Je sépare donc les essais qui demandent une alimentation de la préparation des travaux hors tension. Une mesure de boucle ou de DDR peut être menée sur une installation alimentée dans le cadre approprié. Une mesure d’isolement impose au contraire une préparation de circuit définie par la méthode. Dans aucun cas je n’utilise le contrôleur comme justification pour intervenir sous tension ou pour substituer un écran de résultat à un VAT.

Cette distinction évite également de confondre le contrôle d’installation et le diagnostic immobilier entre NF C 18-510 et NF C 15-100. Les objectifs, la personne chargée du contrôle, les limites du rapport et le référentiel applicable ne se déduisent pas du seul appareil employé. Je définis d’abord le périmètre à examiner, puis les essais, puis l’outillage.

Dans quels cas le MPI-540 est une référence à étudier

Je l’étudie lorsque le même dossier doit réunir plusieurs essais de protection basse tension, une terre, des DDR et un repérage réutilisable. La mémoire et les accessoires de terre prennent alors une place concrète. Les fonctions de réseau peuvent compter si le diagnostic porte aussi, de façon documentée, sur la puissance, les harmoniques ou un déséquilibre d’alimentation.

Je l’écarte d’emblée d’un besoin réduit à la recherche de présence de tension, à une continuité de dépannage ou à une VAT. Je ne choisis pas non plus cette référence pour un essai d’isolement spécialisé avant d’avoir comparé les tensions, la plage, les sondes et le protocole avec un appareil dédié. Le meilleur critère est le tableau des essais à mener, non la quantité de pictogrammes à l’écran.

• Campagne multi-essais repérée : continuité, isolement, boucle, DDR et terre doivent être conservés sous les bons circuits.
• Diagnostic réseau distinct : puissance, harmoniques et enregistrement répondent à un besoin explicite, avec les pinces nécessaires.
• Rapport préparé : le format de sortie, le logiciel compatible et les identifiants de mesure sont définis avant le chantier.
• Accessoires vérifiés : le contenu effectif couvre la méthode de terre, les adaptateurs et les sondes du dossier.

• VAT ou consignation : le MPI-540 ne remplace ni l’appareil prévu pour la VAT ni la procédure de mise en sécurité.
• Conformité automatique : une limite saisie et une icône favorable ne remplacent pas l analyse du circuit et du référentiel.
• Compatibilité déduite du nom du logiciel : le manuel Reports Plus ouvert concerne le MPI-530, pas une preuve pour le MPI-540.
• Fonction sans accessoire : terre, éclairement et essais multipolaires demandent de vérifier le matériel réellement disponible.
