Puits canadien : marques, gain réel et retour sur investissement

Un puits canadien ne chauffe pas une maison. Il prétraite l’air neuf avant la ventilation : le sol atténue les écarts entre l’air extérieur et l’air introduit. Cet effet peut être utile pour limiter le risque de givrage d’une double flux en hiver ou pour tempérer l’air en été. Il ne remplace ni le dimensionnement du chauffage, ni la protection solaire, ni le renouvellement d’air réglementaire.

Je refuse donc les comparatifs qui annoncent un gain ou un retour sur investissement à partir d’une marque, d’une longueur de tube ou d’un écart de température isolé. La notice technique REHAU liste elle-même le climat, le sol, le débit, la profondeur, le type de pose, la longueur de tuyau et la production de condensats parmi les paramètres de calcul. Sans ces données, le chiffre serait une fiction.

L’arrêté du 24 mars 1982 impose que l’aération des logements puisse être générale et permanente dans les conditions qu’il fixe. Un échangeur enterré s’ajoute donc à un système de ventilation cohérent ; il ne permet pas d’accepter des débits insuffisants ou un réseau inexploitable. Pour préparer la mise en œuvre d’une VMC, je commence par la page pivot comparatif VMC.

Ce que le terme « puits canadien » recouvre vraiment

Le nom « puits canadien » ou « puits provençal » désigne le plus souvent un échangeur air-sol. L’air extérieur est capté, passe dans une ou plusieurs conduites enterrées, puis rejoint une unité de ventilation. En hiver, l’air très froid se rapproche de la température du sol. En été, l’air très chaud peut être refroidi avant d’entrer dans le bâtiment. L’ADEME décrit ce principe comme un conduit enterré à environ 1,5 à 2 mètres qui exploite la fraîcheur du sol pour l’air insufflé.

Cette description ne permet pas de conclure sur la température de soufflage. La température du sol varie avec sa profondeur, sa nature, son humidité, l’exposition du terrain et la saison. L’air a un temps de passage déterminé par le débit et la section. Une longue conduite peut augmenter la surface d’échange tout en ajoutant des pertes de charge, donc une exigence supplémentaire pour le ventilateur. Je vérifie ces deux effets dans la même étude, au lieu de retenir le seul écart thermique favorable.

Le second montage est souvent appelé aussi puits canadien, mais il fonctionne autrement : une boucle enterrée contient de l’eau glycolée. Cette boucle alimente une batterie eau-air placée près de la double flux. Chez Zehnder, le ComfoFond-L Q est présenté comme un échangeur utilisant un circuit d’eau glycolée pour préchauffer l’air extérieur en hiver et le tempérer en été. L’air neuf ne circule donc pas dans le capteur enterré.

Une double flux n’est pas un puits canadien. Elle récupère de la chaleur entre l’air extrait et l’air neuf via un échangeur situé dans l’appareil. Un puits canadien intervient en amont, sur l’air extérieur. Les deux peuvent être associés, notamment pour réduire le froid à l’entrée de l’échangeur. La comparaison double flux Aldes, Zehnder ou Brink traite les caissons et réseaux de ventilation ; je n’en déduis pas que chacun accepte le même accessoire géothermique.

Les acteurs : je compare les architectures avant les logos

Le premier acteur identifié est REHAU avec AWADUKT Thermo, une solution de conduites air-sol en polypropylène. La page produit précise que l’air neuf de renouvellement passe par des tuyaux enterrés avant d’entrer dans le bâtiment. Elle documente des diamètres allant de DN 200 à DN 3000, ce qui rappelle que la gamme vise aussi des projets de grande taille. Ce n’est pas une raison pour poser du gros diamètre en maison individuelle : le diamètre doit être cohérent avec le débit, la vitesse d’air, les pertes de charge et le tracé.

Je retiens surtout ce que la documentation oblige à traiter. REHAU relie la texture de paroi, les dépôts de condensat et de particules, puis la possibilité de développement microbien. La marque met en avant sa couche antimicrobienne et ses joints, mais aucun revêtement ne dispense d’une conception qui évacue l’eau et permet l’inspection. La notice prévoit d’ailleurs contrôle d’étanchéité, nettoyage, contrôle optique et première inspection d’hygiène : ce sont des exigences de projet, pas un argument d’emballage.

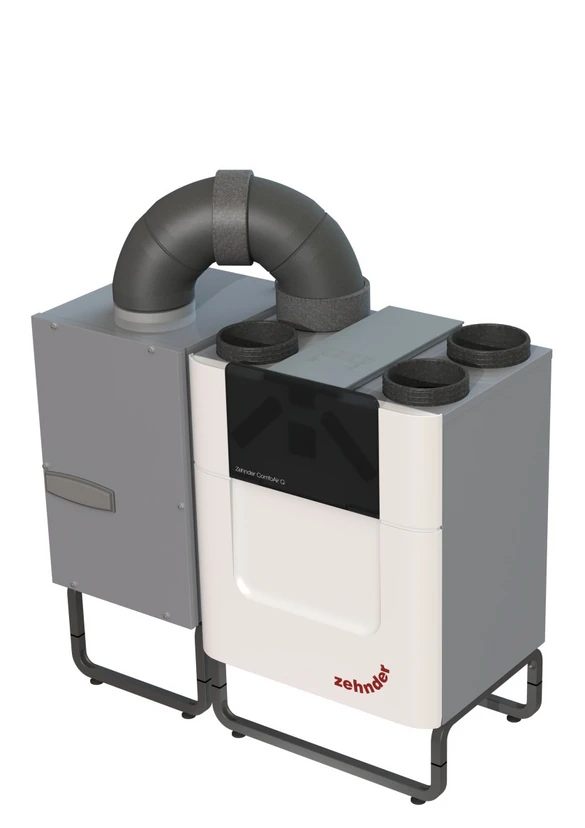

Zehnder représente une autre famille avec le ComfoFond-L Q. Son échangeur est hydraulique, associé aux ComfoAir Q selon la documentation du fabricant. La boucle enterrée n’est pas fournie avec l’appareil, et la notice prévoit raccordement hydraulique, évacuation de condensats, filtre, pression de circuit et contrôle du glycol. Je ne le compare donc pas au prix d’un tube air-sol : l’équipement côté local technique et son entretien font partie du périmètre.

Je ne classe pas les marques avec un tableau de notes. Les deux exemples répondent à des architectures distinctes : REHAU documente le trajet d’air dans le sol ; Zehnder documente un échange eau glycolée-air couplé à une gamme de double flux. Le bon comparatif porte sur le système complet, l’étude disponible, les pièces de maintenance, l’accès au service et le responsable de la réception.

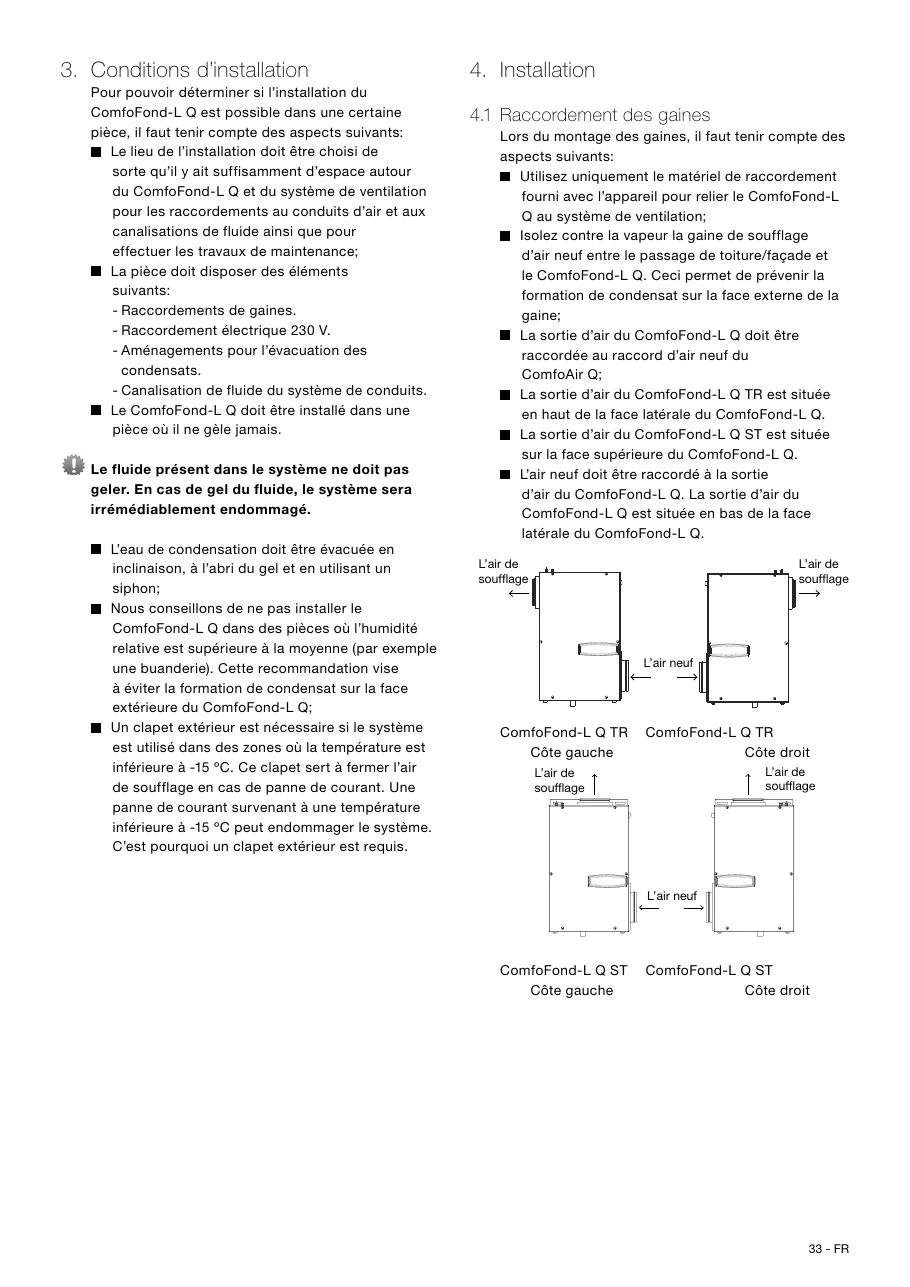

Les schémas de la notice distinguent l'air neuf de l'air de soufflage et montrent les versions de raccordement. Ils ne remplacent pas le plan du réseau réellement posé.

Zehnder — notice de montage ComfoFond-L Q, page 33

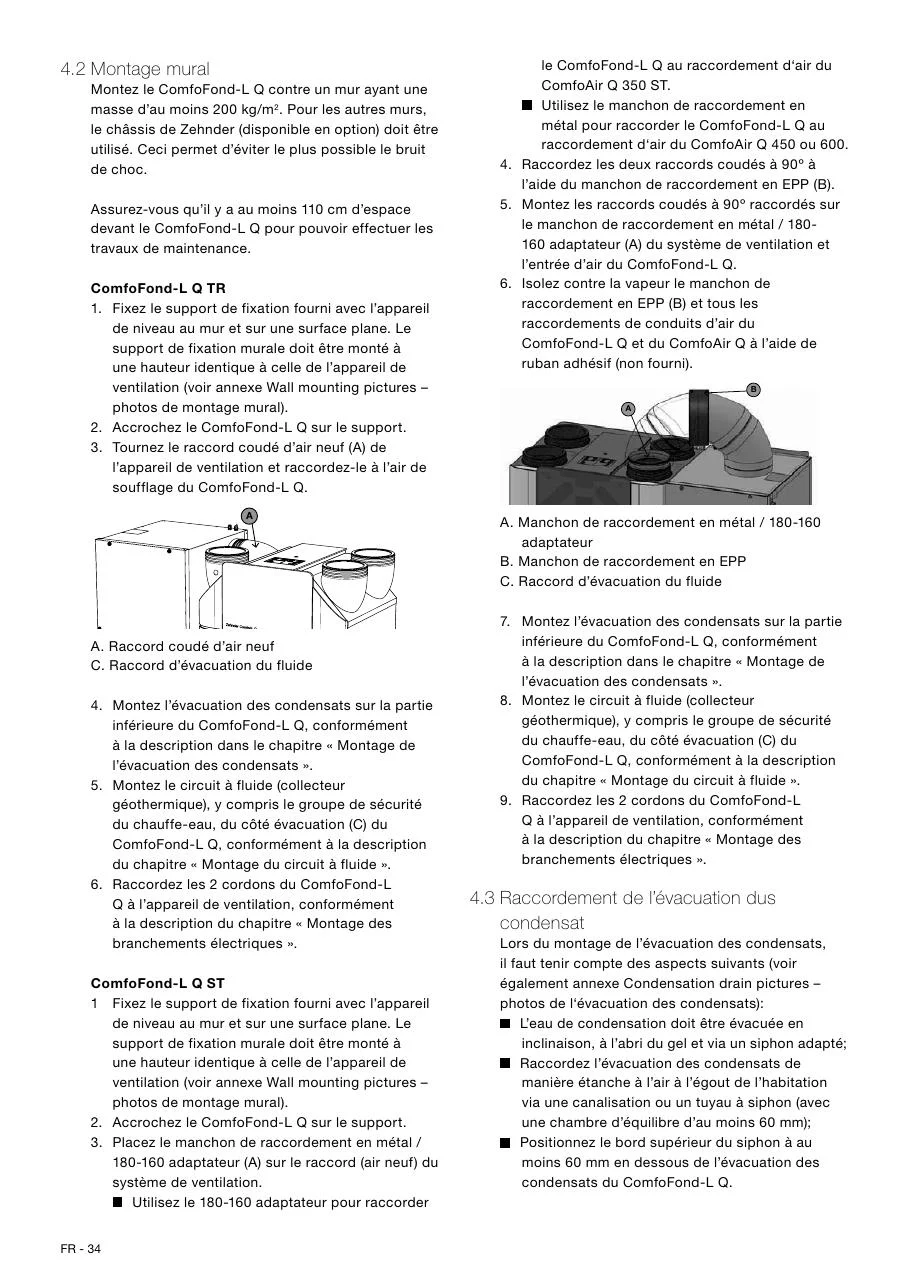

Le raccordement du circuit à fluide et l'évacuation des condensats sont des postes distincts. Les oublier dans un chiffrage rend la comparaison incomplète.

Zehnder — notice de montage ComfoFond-L Q, page 34

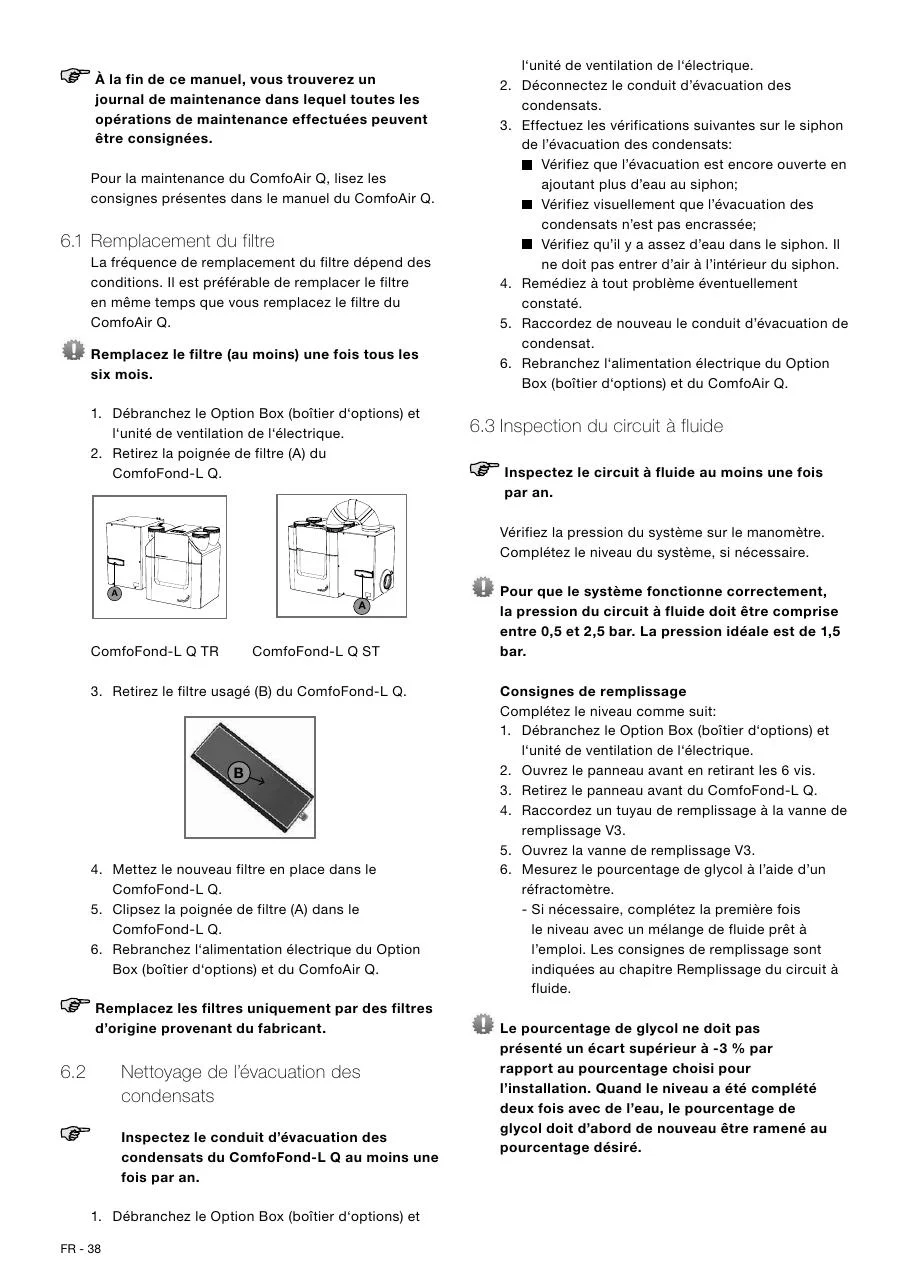

La documentation prévoit filtre, contrôle annuel de l'évacuation et inspection du circuit à fluide : ces opérations doivent être accessibles après la pose.

Zehnder — notice de montage ComfoFond-L Q, page 38

1 / 3

Le gain réel : les variables que je dois poser avant tout calcul

Un gain thermique s’exprime sur un point de fonctionnement. Il faut au minimum la température et l’humidité de l’air extérieur, la température du sol sur le tracé, le débit traversant l’échangeur et la température de sortie. Pour une estimation énergétique, il faut en plus connaître les heures de fonctionnement, la consigne de chauffage ou de refroidissement, le rendement de la double flux, le besoin du bâtiment et l’énergie électrique des ventilateurs ou de la pompe.

La formule de puissance utilise le débit massique d’air et la différence d’enthalpie entre l’entrée et la sortie. Elle est utile en étude, mais elle ne délivre pas un bénéfice annuel sans série climatique et sans scénario de débit. Lorsque l’air se refroidit sous son point de rosée, une partie de l’eau condense : l’enthalpie évolue alors autrement qu’avec une simple différence de degrés. C’est précisément pourquoi je ne multiplie pas une température « avant-après » par une durée arbitraire.

La documentation REHAU liste le lieu et le climat, le sol, le débit ou la vitesse, la profondeur, le type de pose, la longueur et la production de condensats. Ces variables ne se compensent pas toutes. Un sol humide peut échanger mieux qu’un sol sec, mais une nappe, une zone inondable ou un raccordement de bâtiment imposent aussi des contraintes d’étanchéité. Un débit plus fort apporte davantage d’air, mais réduit son temps de séjour et augmente les pertes de charge. Une longueur supplémentaire n’est pertinente qu’après ce bilan.

Le réseau après l’échangeur compte aussi. Un caisson insuffisamment dimensionné peut consommer davantage pour vaincre les pertes de charge d’une gaine longue, de coudes, d’un filtre ou d’une bouche. Je lis donc les données électriques comme dans le guide consommation électrique VMC : puissance, débit et pression restent liés. Dans une boucle hydraulique, j’ajoute l’énergie de la pompe et les cycles de régulation ; dans un échangeur air-sol, j’ajoute l’impact aéraulique du réseau enterré.

Le relevé de données qui rend le calcul vérifiable

Je demande d’abord un plan qui place la prise d’air, le tracé enterré, les autres réseaux, les traversées de fondation, le point bas et les accès de visite. Le plan doit distinguer la longueur réellement enterrée de la longueur de gaine intérieure. Une longueur annoncée sans diamètre intérieur, sans nombre de branches et sans coudes ne donne pas la perte de charge ; une profondeur annoncée sans profil du terrain ne donne pas la température du sol sur tout le tracé.

Je demande ensuite les données du sol. Une étude géotechnique ou, à défaut, des données de terrassement peuvent identifier les couches, l’humidité observée, la nappe, les remblais et les contraintes de pose. Je ne remplace pas ces éléments par une température standard à deux mètres. La documentation REHAU traite séparément l’emplacement, le climat et le sol, ce qui confirme qu’un projet littoral, un terrain argileux humide et un remblai sec ne partent pas de la même hypothèse thermique.

Pour l’air, je fixe les débits nominaux, les modes réduit et pointe, les heures de fonctionnement et la pression attendue aux piquages. Les bouches VMC et leur compatibilité restent à vérifier avec le système : une bouche ou une réduction qui s’adapte mécaniquement peut modifier les pertes de charge et faire sortir le caisson de son point prévu. Je demande aussi la température de déclenchement du by-pass, la position de ses sondes et ce que fait le système lorsqu’une sonde ou une commande est indisponible.

Enfin, je sépare les deux calculs de condensation. Le premier concerne l’air neuf dans un échangeur direct : il dépend de son humidité, de son refroidissement et de la géométrie des conduits. Le second concerne la batterie et les surfaces froides d’un échangeur hydraulique : il dépend de la température du fluide, de l’air et de l’isolation côté local technique. Dans les deux cas, une évacuation existe dans le dossier de conception, elle ne se découvre pas après le passage des finitions.

Le by-pass est un organe de décision, pas un accessoire facultatif. Lorsque l’air extérieur est déjà plus favorable que le sol, le faire passer dans l’échangeur peut dégrader le résultat. La notice REHAU décrit des modes où la prise d’air via le puits est coupée au-delà ou en dessous d’une température choisie et l’air est orienté vers une dérivation. Je demande quelle température, quelle sonde, quelle logique et quel fonctionnement de secours sont prévus avant d’accepter l’expression « fonctionnement toute l’année ».

L’ADEME rappelle aussi une limite de fond : les puits climatiques sont utiles sur des bâtiments bien isolés avec de faibles besoins de froid, mais ne suffisent pas sur une passoire thermique ou un bâtiment mal conçu pour le confort d’été. La protection solaire, l’inertie, les usages internes et la ventilation nocturne restent donc à examiner avant de transformer un échangeur d’air neuf en promesse de climatisation.

Condensats, hygiène et radon : les limites à traiter sur plans

Dans un échangeur air-sol direct, l’air extérieur circule dans une partie difficilement remplaçable une fois le terrain refermé. Je veux une prise d’air située hors sources de pollution identifiées, une filtration accessible, des conduites étanches, des pentes et un point bas de collecte, des regards compatibles avec l’inspection et une méthode de nettoyage. Le guide REHAU précise que la rugosité interne, les particules et l’eau de condensation sont liés au risque de dépôts ; il prévoit aussi des solutions d’évacuation de condensats et des contrôles avant mise en service.

Je ne promets pas qu’une couche antimicrobienne élimine toute question sanitaire. La qualité de l’air dépend du site de captage, du filtre, des infiltrations, de l’eau stagnante, de l’étanchéité et de la maintenance réelle. L’expression « légionelles » est souvent projetée sur tout conduit enterré ; je ne l’emploie pas ici comme verdict, car les sources retenues documentent des dépôts, des condensats et des contrôles, pas une mesure spécifique de légionelles sur votre future installation.

Pour un échangeur hydraulique, le circuit enterré est séparé de l’air, ce qui change le risque, pas le besoin de maintenance. La notice Zehnder impose une évacuation de condensats en pente, hors gel et avec siphon pour le ComfoFond-L Q. Elle demande aussi d’inspecter le filtre, l’évacuation et le circuit à fluide. Un système dont le siphon, le filtre ou les raccords ne sont plus accessibles n’est pas correctement chiffré, même si son matériel est haut de gamme.

Le radon relève d’une vérification distincte du choix de la gaine. Géorisques explique que le radon vient des roches du sol et peut s’accumuler dans les espaces clos mal ventilés. La concentration varie avec le sol et les caractéristiques du bâtiment, dont le vide sanitaire, les fissures et le système de ventilation. Je consulte d’abord le potentiel de la commune ; en zone concernée ou en cas de doute, seule une mesure dans l’habitation peut établir la concentration. Je n’utilise jamais un échangeur enterré comme réponse automatique à ce risque.

La maintenance a aussi une conséquence sur les pièces. Avant de retenir une architecture couplée à une double flux, je contrôle l’accès aux filtres et raccords comme pour les pièces détachées VMC. Cela évite de confondre une installation neuve fonctionnelle avec un système maintenable sur la durée.

Retour sur investissement : la méthode qui évite le faux calcul

Le retour sur investissement est le rapport entre un surcoût complet et des flux annuels réellement évités. La formule est simple, mais les données ne le sont pas : surcoût de l’échangeur enterré, terrassement, traversées, collecteurs, régulation, by-pass, caisson ou batterie, évacuation des condensats, alimentation électrique, remise en état du terrain, filtres, pompe éventuelle et maintenance. Si une partie du terrassement est déjà prévue pour une construction, je la sépare de la part créée exclusivement pour le puits.

Au numérateur énergétique, je ne retiens pas la différence de température seule. Je compare le besoin de chauffage et de rafraîchissement du bâtiment dans deux simulations identiques, avec et sans échangeur, puis j’ajoute ou soustrais les consommations auxiliaires. Pour une maison existante, je peux aussi confronter une saison de mesure à un modèle climatique, mais une seule année sans correction météo ne prouve pas un gain durable.

Je sépare trois résultats. Le premier est le gain de puissance : il décrit un instant froid ou chaud, utile pour le dimensionnement. Le deuxième est le gain d’énergie : il additionne des heures et des conditions de fonctionnement. Le troisième est le gain économique : il dépend du système de chauffage ou de froid évité, de son rendement, de son énergie, de son contrat et de la maintenance. Passer directement du premier au troisième crée les retours sur investissement trop rapides.

Un projet peut rester pertinent sans retour financier court. Dans une maison très performante, le besoin de chauffage évité peut être faible, mais le préchauffage de l’air neuf peut servir la continuité de fonctionnement de la double flux. Dans un bâtiment exposé à la chaleur, la valeur peut porter sur des heures de confort améliorées plutôt que sur la suppression complète d’une climatisation. Je l’écris comme un objectif de projet et je le fais vérifier par une étude, au lieu de le déguiser en économies garanties.

• Lister le scénario de référence : ventilation, chauffage, rafraîchissement, consignes, débit et protections solaires sans échangeur enterré.
• Lister le scénario projet : même bâtiment et mêmes usages, avec profondeur, longueur, sol, by-pass, pertes de charge, pompe ou ventilateurs documentés.
• Convertir le besoin évité en kWh d'énergie finale avec le rendement réel du chauffage ou du froid, sans oublier les auxiliaires.
• Chiffrer le coût complet : matériel, pose, terrassement, adaptation électrique, accès de maintenance, filtres, glycol et contrôles futurs.
• Décider avec une fourchette : une hypothèse de météo, de sol ou de coût de maintenance doit rester visible dans la conclusion.

Le bon moment pour décider est avant les terrassements et avant le choix définitif de la ventilation. En rénovation, le terrain, les réseaux existants, le franchissement de fondation et la place pour les regards peuvent rendre l’option disproportionnée. En construction neuve, je vérifie que le plan de masse, les autres réseaux enterrés, les zones de roulage et l’accès futur sont arrêtés avant de valoriser le gain thermique.

Mon verdict : choisir une étude et une architecture, pas une promesse

Je retiens un échangeur air-sol direct lorsque le projet peut documenter le tracé, la qualité du captage, l’étanchéité, les pentes, les condensats, le nettoyage et les pertes de charge. Une gamme telle qu’AWADUKT Thermo apporte alors des composants dédiés, mais elle ne décide ni du climat ni du dimensionnement à votre place.

Je retiens un échangeur hydraulique lorsque la double flux compatible, le capteur enterré, la pompe, les condensats et la maintenance de la boucle sont traités comme un seul projet. Un ComfoFond-L Q n’est pas un tube à ajouter à n’importe quelle VMC : la compatibilité d’unité et le circuit à fluide font partie de son fonctionnement.

Dans les deux cas, je garde une règle : pas de gain annoncé sans étude ou mesures qui posent les conditions. Le lecteur qui veut réduire le coût d’une VMC peut comparer les systèmes, mais ne doit pas sacrifier le by-pass, les accès de maintenance ou l’évacuation des condensats pour obtenir un devis plus court.
