Évacuation des condensats de climatisation

L’évacuation des condensats est un point discret d’une climatisation split, mais elle conditionne le confort, la propreté du mur et la fiabilité de l’installation. Quand l’unité intérieure rafraîchit l’air, son échangeur devient froid. L’humidité de l’air s’y transforme en eau, recueillie dans un bac puis dirigée vers une évacuation.

Ce tuyau n’est pas un détail de finition. Une pente interrompue, un tube écrasé, un passage qui gèle ou une pompe mal adaptée peut finir par faire couler l’eau dans l’unité ou sur la paroi.

La bonne solution dépend du modèle, du tracé, de l’accessibilité, du point de rejet et du bâtiment. Il n’existe donc aucun raccordement sanitaire universel à recopier d’un logement à l’autre.

Réglementaire, notice et pose : trois niveaux

Trois niveaux se superposent et il faut éviter de les confondre.

Le Code général des collectivités territoriales confie aux communes ou à leurs établissements la délimitation des zones d’assainissement collectif, non collectif et de gestion des eaux pluviales. Obligation CGCT, art. L2224-10

Le règlement d’assainissement local et la nature réelle des réseaux comptent donc avant d’ajouter un rejet ou de modifier un branchement.

À l’échelle de l’appareil, la pente, le diamètre, une hauteur de relevage, un siphon, l’isolement d’un tube et le câblage d’une pompe relèvent d’abord de la notice fabricant. Ces paramètres changent entre une unité murale, un gainable, une cassette ou une pompe donnée. Une valeur trouvée dans le manuel d’un autre appareil est une information de comparaison, pas une prescription pour l’installation en place.

Enfin, fixer le tube pour qu’il ne s’affaisse pas, conserver un accès à la pompe, vérifier le parcours avant de fermer une goulotte ou éviter un rejet sur un passage sont des bonnes pratiques de pose. Elles réduisent les défauts courants, sans devenir une norme unique. Cette distinction donne un cadre utile pour trancher chaque cas de pose.

D’où vient l’eau de condensation d’une climatisation

En mode froid, l’unité intérieure fait passer l’air de la pièce sur un échangeur plus froid que cet air. L’humidité se dépose alors sous forme d’eau, comme sur une bouteille sortie du réfrigérateur. Cette eau n’est pas une fuite du fluide frigorigène : elle est le résultat normal du traitement de l’air.

Le bac à condensats la collecte au bas de l’unité. Ensuite, le tuyau doit l’emmener sans retour ni stagnation jusqu’au point prévu par l’installation. Une cassette, un gainable, une console et une unité murale ne disposent pas forcément du même bac, de la même hauteur disponible ni de la même pompe intégrée.

1 Unité intérieure Unité intérieure

Unité intérieure

L’eau de condensation est recueillie dans le bac situé au bas de l’unité : voir l’appareil en place aide à comprendre d’où part le tuyau d’évacuation.

Atlantic explique par exemple que certaines cassettes Atlantic Fujitsu intègrent une pompe de relevage et un flotteur qui peut arrêter l’appareil quand le niveau d’eau devient trop important. Cela décrit cette famille d’appareils, pas tous les splits. La notice de la référence exacte doit donc être lue avant de conclure qu’une pompe existe, qu’elle est utilisable ou qu’un réglage est possible.

L’eau apparaît surtout à l’intérieur en mode froid, mais l’unité extérieure d’une climatisation réversible peut également produire de l’eau dans certains cycles. Les deux écoulements ne se traitent pas automatiquement de la même manière.

Dès la conception de l’installation d’une climatisation split, il faut distinguer l’unité concernée, le chemin réel de l’eau et les contraintes du support ou de la façade.

Réponse directe : pente, continuité et accessibilité

Quand un parcours gravitaire est possible, il est généralement le plus lisible : l’eau descend continûment depuis le bac jusqu’au point d’évacuation choisi pour ce projet. Cela ne veut pas dire qu’il suffit de faire sortir un petit tube à travers le mur. Le diamètre, les raccords, le maintien, l’isolation éventuelle, le gel, la finition extérieure et le point terminal restent liés à la notice et au contexte du logement.

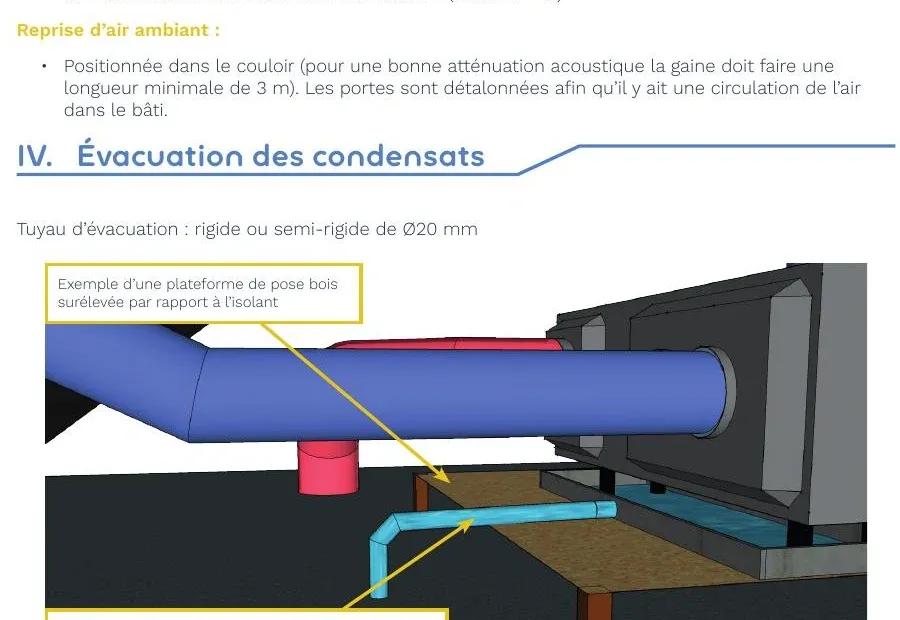

Les documents fabricants donnent des valeurs qui ne sont pas interchangeables. La notice Optimea Multiwindv2-rev demande une pente minimale de 2 % et un tuyau hors gel pour son appareil.

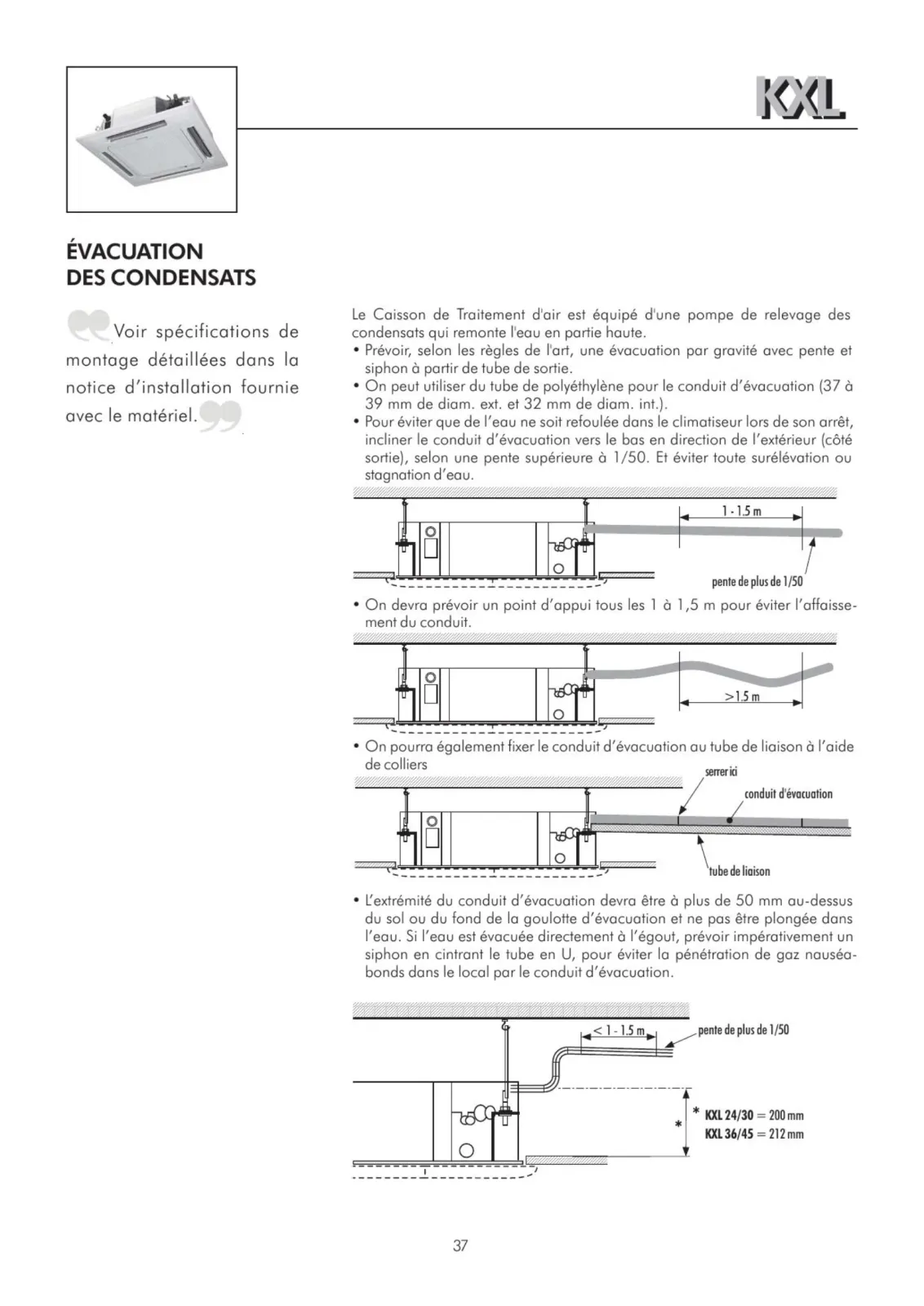

Une notice Airwell KXL décrit, pour son caisson, une pente supérieure à 1/50, des points d’appui espacés et l’absence de stagnation. Ces prescriptions démontrent une idée commune : une évacuation gravitaire doit descendre continûment. Elles ne créent pas une valeur réglementaire unique applicable à chaque climatiseur.

La pente doit rester réelle une fois les goulottes fermées et les supports posés. Un tuyau qui se détend entre deux fixations peut créer un point bas, retenir des dépôts puis refouler l’eau vers l’unité. Le parcours entier compte, pas seulement le premier mètre visible sous l’appareil.

L’accès est tout aussi important. Un raccord caché derrière un meuble fixe, dans un faux plafond non visitable ou au fond d’une goulotte impossible à ouvrir transforme une petite anomalie en recherche longue.

Les principes de base des évacuations d’eau dans une maison restent utiles ici : un écoulement doit être pensé avec sa pente, son entretien et son éventuel débordement, sans confondre les usages de chaque réseau.

Le point d’évacuation ne se décide pas avec une règle unique

La question « où raccorder les condensats » appelle souvent une réponse trop rapide. En réalité, la destination envisageable dépend du réseau présent, de sa ventilation, de la présence ou non d’un siphon, des prescriptions du fabricant, des règles du bâtiment, du règlement local d’assainissement et, en copropriété, des éléments communs concernés. Un tuyau visible à proximité n’est pas une autorisation de s’y reprendre.

Une notice Airwell mentionne un siphon lorsqu’un modèle précis est évacué directement à l’égout, afin d’éviter la remontée de gaz dans le local. Cette indication est utile pour comprendre le rôle possible d’un siphon. Elle ne constitue pas une autorisation générale de raccorder une unité intérieure à n’importe quelle évacuation sanitaire : le matériel, la configuration du réseau et les règles applicables doivent être vérifiés pour le chantier.

Un rejet qui crée une coulure récurrente sur une façade, une terrasse, un passage ou le balcon d’un voisin peut devenir un problème d’usage même si l’eau est claire. Un débouché près d’une zone de circulation, d’une porte ou d’un revêtement sensible demande donc une vraie étude de l’écoulement.

En immeuble, l’emplacement de l’unité et ses percements se regardent aussi dans le cadre général des conseils de pose d’une climatisation avant toute discussion sur le tuyau.

Trois sujets doivent être séparés. Le premier est le chemin hydraulique : l’eau peut-elle y circuler sans contre-pente ni gel ?

Le second est le point final : ce rejet est-il techniquement et localement admis pour ce bâtiment ? Le troisième est la maintenance : peut-on contrôler, nettoyer ou réparer ce parcours sans ouvrir des finitions lourdes ?

Pourquoi gel, contre-pentes et points bas posent problème

L’eau ne choisit pas un itinéraire idéal : elle suit le point le plus bas. Une portion qui remonte, un coude mal soutenu ou une goulotte qui a pris du jeu peut retenir de l’eau. Avec le temps, des poussières, un biofilm ou de petits débris peuvent s’y accumuler et réduire le passage de l’eau.

Le gel ajoute une contrainte distincte. La notice Optimea citée plus haut demande que son tuyau soit hors gel, précisément pour éviter les bouchons hivernaux. Cette précaution concerne l’évacuation de l’appareil décrit, mais elle rappelle un point de méthode : un passage exposé ne se retient qu’après vérification de la notice et de ce que l’implantation locale rend possible.

Une gaine extérieure n’est pas automatiquement une protection contre le froid, et l’isolation d’un tuyau n’est pas automatiquement une garantie contre le gel. La longueur exposée, l’air qui circule autour, le mode de fonctionnement de l’équipement et le tracé réel comptent. Cette contrainte se traite à la pose, pas après le premier défaut d’écoulement en période froide.

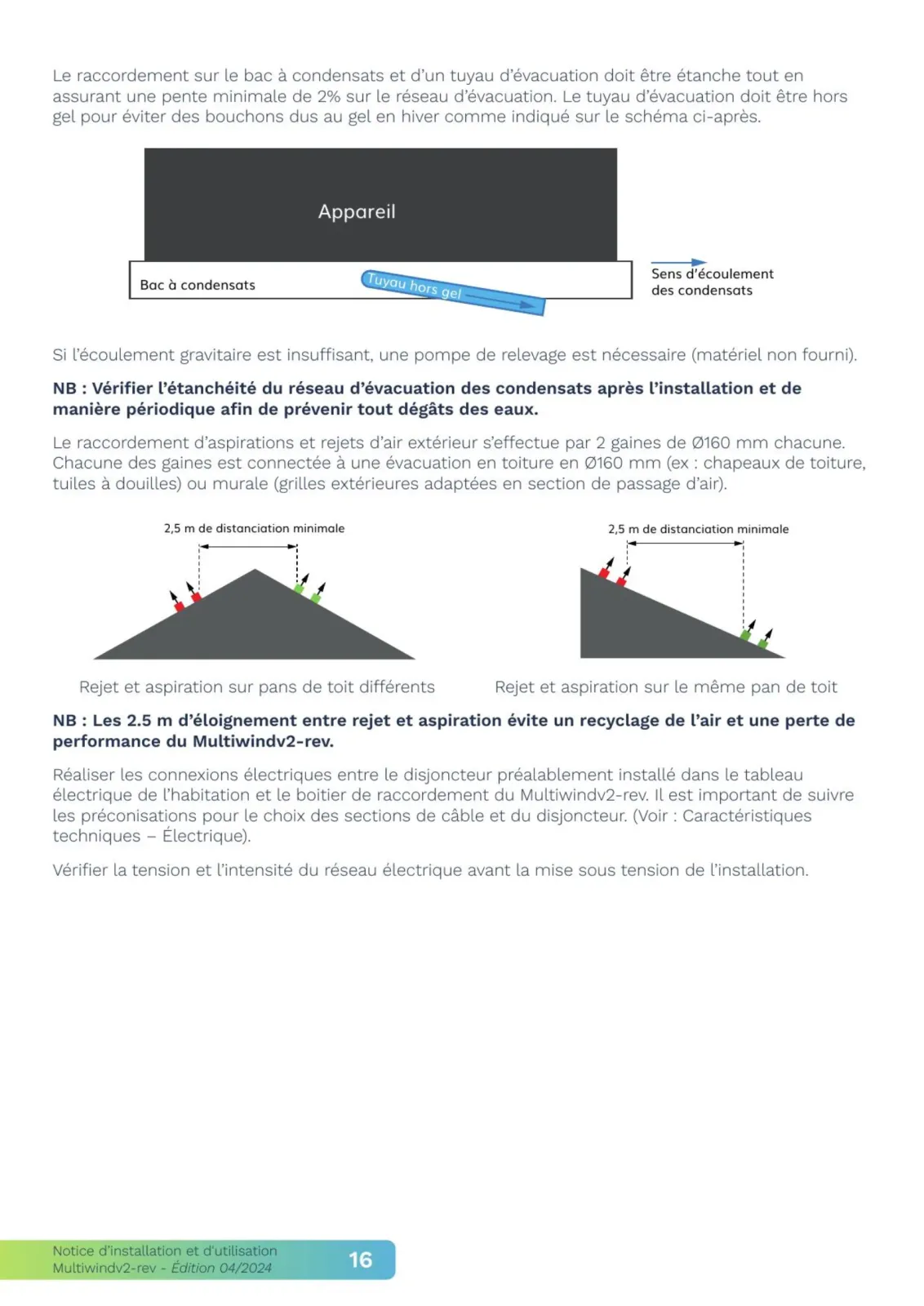

1 Tuyau hors gel Tuyau hors gel 2 Sens d’écoulement Sens d’écoulement

Tuyau d’évacuation hors gel

La notice distingue le conduit isolé du passage exposé : le repérer permet de savoir si le tracé répond à l’exigence hors gel du fabricant.

1. 1 Tuyau hors gel
2. 2 Sens d’écoulement

Dans la pratique, les traces d’eau ne se situent pas toujours au défaut initial. Un débordement de bac peut apparaître au niveau de l’unité intérieure alors que l’obstruction est plus loin, ou qu’une pompe ne démarre plus.

À l’inverse, de l’eau visible sous le groupe extérieur peut correspondre à un cycle normal. Le guide d’entretien d’un climatiseur split aide à distinguer l’observation accessible des opérations qui nécessitent une intervention.

• Goutte à goutte intérieur : protéger le sol, arrêter l’appareil selon la notice et éviter de le faire fonctionner jusqu’au diagnostic.
• Goulotte humide ou tachée : ne pas la percer pour la vider ; relever l’endroit et le moment où le symptôme apparaît.
• Passage extérieur froid : ne pas rajouter d’isolant au hasard sans connaître les prescriptions de la référence installée.
• Odeur, bruit de pompe ou alarme : ne jamais neutraliser une sécurité pour maintenir l’appareil en fonctionnement.

Quand une pompe de relevage est pertinente

Une pompe de relevage sert à franchir une hauteur lorsque la pente gravitaire continue est impossible. Elle ne rend pas acceptable un parcours mal conçu. Après la remontée, l’eau doit encore rejoindre une évacuation compatible selon un chemin prévu et accessible.

La pompe doit être choisie pour une application précise, avec le débit, la hauteur de relevage, le type d’appareil, les raccordements et les dispositifs de sécurité attendus. Le document Siccom Mini FLOWATCH 2 montre, pour cette pompe particulière, un bloc de détection, une pompe et un dispositif d’alarme.

Il prescrit aussi une intervention hors tension pour son entretien. Ces éléments illustrent pourquoi une pompe est un équipement à part entière, pas seulement un petit accessoire caché dans une goulotte.

Le bruit est un autre critère. Une pompe peut être audible lorsqu’elle fonctionne, surtout si elle est fixée contre une cloison légère ou enfermée dans un volume qui résonne. Son niveau sonore, son emplacement, la possibilité d’y accéder et l’existence d’une sécurité de niveau adaptée au matériel se vérifient avant pose.

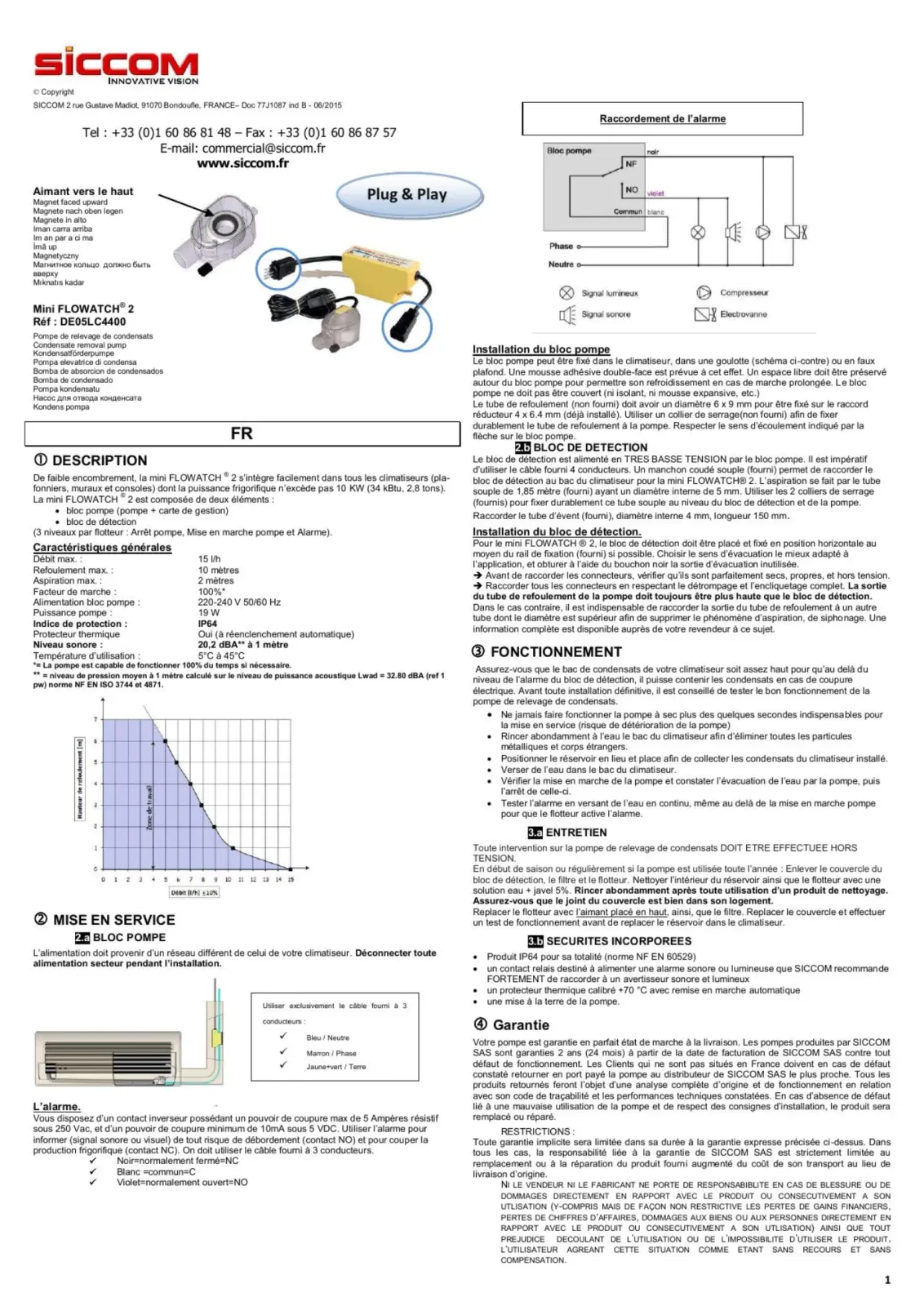

1 Pompe de relevage Pompe de relevage 2 Bloc de détection Bloc de détection

Pompe de relevage Siccom

Le document du fabricant montre l’ensemble des organes de la pompe : les reconnaître aide à comprendre ce qui doit être contrôlé et entretenu, sans ouvrir l’appareil.

1. 1 Pompe de relevage
2. 2 Bloc de détection

Source : Siccom — Notice Mini FLOWATCH 2

L’alimentation d’une pompe, son alarme ou un contact de sécurité ne se raccordent pas par analogie. Selon le produit, cette partie peut influer sur le fonctionnement de la climatisation et doit suivre son schéma de câblage. Le choix du départ électrique de l’ensemble dépend lui aussi de la notice et de l’étude de l’installation, comme l’explique le guide sur la section de câble d’une pompe à chaleur.

Une pompe n’élimine pas l’entretien. Le flotteur, le réservoir et le tube de refoulement peuvent être affectés par les dépôts.

Lorsqu’une pompe s’arrête, démarre de manière inhabituelle, devient très bruyante ou laisse monter l’eau, sa cuve ne se démonte pas sans consigne. L’arrêt et l’isolement prévus par le fabricant viennent avant toute inspection, puis le professionnel contrôle l’ensemble du parcours.

Pente gravitaire ou pompe : décider sans simplifier à tort

Le bon choix se fait à partir du trajet réel, pas à partir d’une préférence. Une évacuation gravitaire est intéressante quand la sortie du bac peut rejoindre le point d’évacuation par une pente continue, sans point bas et sans exposition non traitée au gel. Elle réduit le nombre d’organes actifs, mais demande une implantation possible dès le départ.

La pompe devient cohérente quand le chemin doit remonter ou quand la hauteur disponible est insuffisante. Elle ajoute de la complexité : alimentation, alarme éventuelle, entretien, bruit et accès. Elle ne doit pas dissimuler un tracé mal pensé ; elle répond à une contrainte vérifiée du logement.

Les cas de pose qui font vraiment la décision

Le bon choix devient plus lisible lorsqu’il est appliqué à un parcours précis. Ces cas ne donnent pas un plan prêt à copier : ils indiquent le point qui permet de décider, puis le point qui impose de s’arrêter et de vérifier la documentation ou le réseau.

Unité murale près d’un mur extérieur en descente continue

Si le bac de l’unité peut rejoindre sa sortie par une descente continue, sans remontée cachée dans la goulotte, le gravitaire est le scénario à examiner en premier. La question n’est pas seulement « le tube passe-t-il dans le cache ? », mais « garde-t-il sa pente une fois fixé, fermé et raccordé jusqu’au point final ? ».

Une goulotte peut servir à protéger et à organiser le cheminement, mais elle ne corrige pas une contre-pente. Le tube doit rester soutenu, sans ventre, et son extrémité ne doit pas transformer le pied de façade, une porte, un cheminement ou la propriété voisine en zone de ruissellement. Le choix du rejet extérieur reste lié au bâtiment et aux règles locales, en particulier lorsque l’eau atteint un réseau ou une partie commune.

Unité éloignée, faux plafond ou remontée inévitable

Si le parcours doit d’abord monter pour franchir une poutre, atteindre un faux plafond ou rejoindre une évacuation située plus haut, la gravité ne peut pas assurer seule l’écoulement. Une pompe de relevage peut alors être envisagée, à condition que sa notice couvre l’application, la hauteur et la configuration attendues.

Le contrôle porte aussi sur ce qui suit la remontée : le tube de refoulement ne rend pas la destination automatiquement compatible. Il faut encore un parcours final conforme aux prescriptions du matériel, accessible et sans point bas qui annulerait le bénéfice de la pompe. Une pompe cachée au fond d’un habillage sans accès remplace un risque de pente par un risque de maintenance.

Raccordement envisagé sur une évacuation intérieure

La présence d’un tube d’eaux usées à proximité ne suffit pas. Un raccordement vers une évacuation intérieure demande d’identifier le réseau, ses conditions de ventilation, le rôle éventuel d’un siphon et le règlement d’assainissement applicable. La notice Airwell illustrée plus haut prévoit un siphon dans son cas précis pour empêcher la remontée de gaz : elle ne permet pas de déduire le montage d’un autre appareil sur un autre réseau.

Le point de droit n’est pas un détail. Service-Public.fr rappelle qu’un raccordement non conforme au réseau public peut faire l’objet d’un contrôle, et le zonage d’assainissement est défini localement.

En copropriété, le parcours peut en outre toucher une gaine, une façade ou une partie commune : le sujet se rapproche alors de l’autorisation de climatisation en copropriété, pas d’un simple choix de tube.

Tube extérieur, terrasse froide ou zone exposée au gel

Un parcours qui sort à l’extérieur peut fonctionner en été puis révéler sa faiblesse avec le froid. La question décisive est l’exposition réelle : longueur dehors, circulation d’air, maintien du tube, point de rejet et prescriptions de l’appareil. Une goulotte fermée ou une mousse ajoutée ne suffisent pas à déclarer le montage « hors gel ».

La documentation Optimea utilisée dans cet article demande explicitement un tuyau hors gel pour le modèle concerné. C’est une instruction fabricant, pas la définition d’un isolant universel. Lorsqu’un passage froid ne peut pas être traité selon la notice, il faut revoir le parcours ou le point final avant de le masquer.

Goulotte longue, changement de niveau ou meuble fixe

Une longue goulotte peut donner l’impression d’un chemin net alors que son contenu s’est affaissé. Un changement de niveau, un coude, un raccord ou une portion derrière un meuble doit être analysé comme un point de contrôle futur. Les appuis et l’accès ne sont pas décoratifs : ils évitent qu’un défaut banal impose ensuite de déposer des finitions.

La notice Airwell donne, pour le matériel KXL, des points d’appui espacés de 1 à 1,5 m et interdit la stagnation. Ces chiffres sont propres à ce caisson, mais le diagnostic est transposable : un tube qui forme un ventre ne se justifie pas parce qu’il est invisible. Avant fermeture, la pente réelle, les raccords et l’accès à une éventuelle pompe doivent pouvoir être vérifiés.

Les erreurs qui provoquent souvent un débordement

La première erreur est de considérer l’écoulement comme terminé dès que le tuyau a disparu dans une goulotte. Il faut vérifier où il va réellement, s’il reste visitable et s’il peut s’affaisser. Une goulotte propre ne prouve ni la pente réelle ni l’étanchéité.

La deuxième est de confondre l’eau de condensation avec un problème frigorifique ou, à l’inverse, de traiter chaque défaut de froid comme un problème de condensats. L’eau qui sort de l’unité intérieure invite à contrôler l’évacuation, mais une baisse de performance, du givre ou un code défaut exige un diagnostic plus large.

Les obligations de contrôle d’étanchéité concernent le circuit frigorifique et ne se remplacent pas par le débouchage d’un tuyau.

La troisième erreur est de supprimer un flotteur, une alarme ou un arrêt de sécurité parce que l’appareil s’arrête. Ces sécurités sont précisément conçues pour éviter un niveau d’eau trop élevé ou signaler une anomalie sur les équipements qui en sont dotés. La cause du niveau anormal doit être recherchée, pas un moyen de faire taire le symptôme.

La quatrième est de traiter la sortie extérieure sans tenir compte de l’hiver, des voisins et de l’usage du sol. Une terrasse, une façade et un balcon ne présentent pas les mêmes risques de ruissellement ou de gel. En copropriété, le projet doit aussi tenir compte de l’implantation générale avant d’ajouter un tuyau visible à une installation déjà sensible.

Ce qu’il faut vérifier avant de fermer les goulottes

Avant la finition, vérifier la référence de chaque appareil, le parcours complet des liaisons et la destination prévue des condensats. Confirmer que la pente existe bien lorsqu’elle est annoncée, que les fixations évitent les ventres de tube et que le passage ne rend pas la maintenance impossible. Conserver aussi la référence de la pompe lorsqu’il y en a une.

Le comportement de l’installation se contrôle avec la procédure de mise en service prévue par le fabricant. Ne versez pas d’eau et ne testez pas une alarme sur un appareil sans suivre le manuel adapté. Le document Siccom prévoit son propre test de fonctionnement ; d’autres matériels demandent une procédure différente ou réservent l’opération à un installateur.

Les signes observables sont simples : trace d’eau au mur, bruit de pompe inédit, odeur inhabituelle, goulotte humide ou arrêt anormal. Ils doivent être signalés.

L’ADEME rappelle l’importance d’une maintenance professionnelle pour les systèmes concernés et de faire intervenir une entreprise attestée pour la pose et les opérations impliquant le circuit frigorifique. La prévention la plus efficace reste de signaler le premier symptôme avant que l’eau atteigne les finitions.

La consommation n’est pas un outil de diagnostic unique, mais une machine qui fonctionne longtemps à cause d’un défaut d’écoulement peut aussi révéler un problème de confort ou de régulation. Ce sujet reste distinct de l’analyse de la consommation d’une climatisation réversible : une facture ne permet pas, à elle seule, d’identifier une pente ou une pompe défaillante.

Quand appeler un professionnel sans attendre

Faire intervenir un professionnel si l’eau coule par l’unité intérieure, si le mur ou la goulotte se tache, si le bac déborde, si une pompe devient bruyante ou si l’appareil s’arrête avec une alarme. C’est aussi nécessaire lorsqu’il faut ouvrir un carter, toucher à une alimentation, modifier le parcours du tuyau ou choisir une destination d’évacuation dans un réseau existant.

Une réparation ne se demande pas à l’aveugle. Préparer la référence des unités, les photos des traces d’eau, le moment où elles apparaissent et les documents de l’installation aide à déterminer si la cause est un bouchon, une pente, une pompe, un bac, un réglage ou un autre élément.

Cette démarche est plus sûre que de tenter un raccordement improvisé. Une climatisation rassemble eau, électricité et fluide frigorigène ; chaque partie a ses règles et ses limites. L’objectif est de rétablir un écoulement fiable sans déplacer le problème vers le mur, le réseau du bâtiment ou le voisinage.
