Raccord GEBO : pose et limites

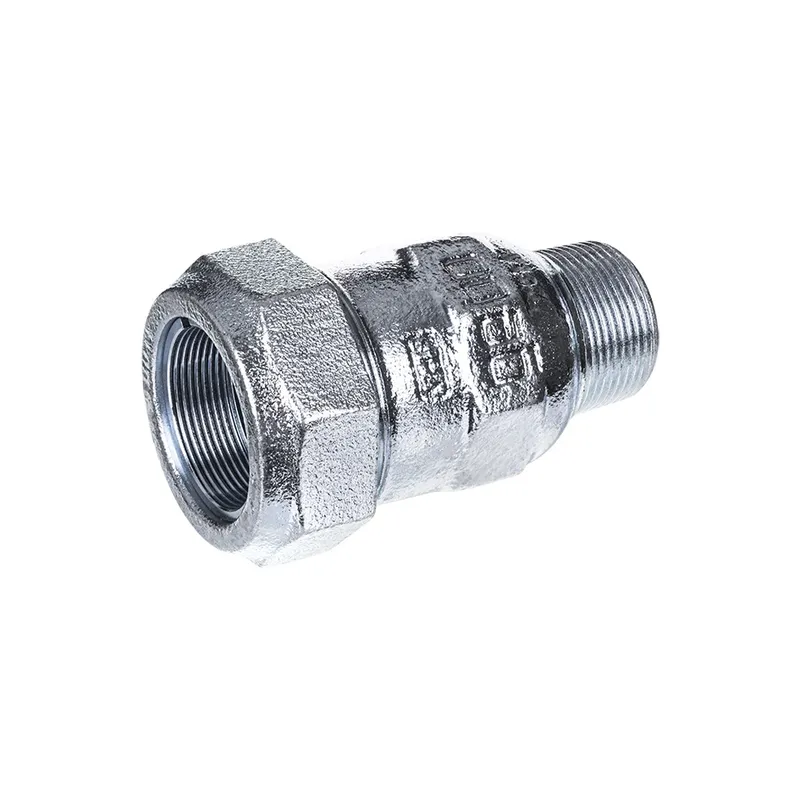

Le raccord GEBO est un raccord à compression mécanique en fonte malléable, que l’on appelle couramment raccord à griffes. Il sert à raccorder du tube acier, du tube acier noir et du tube PE sans filetage ni soudure. Il ne s’installe pas sur le cuivre ni sur le multicouche, et ses limites de pression et de température dépendent du fluide transporté.

Je réponds donc directement à la question de l’usage : sur l’eau potable et le chauffage, dans les limites annoncées par le fabricant, le GEBO est un raccord pratique pour les réparations et les extensions sur tube acier. Sur le gaz, l’usage est encadré par des validations spécifiques du fabricant, jamais par un montage de fortune. La pose exige une insertion complète du tube et un contrôle d’étanchéité, comme je le détaille plus bas.

Le principe du raccord à griffes

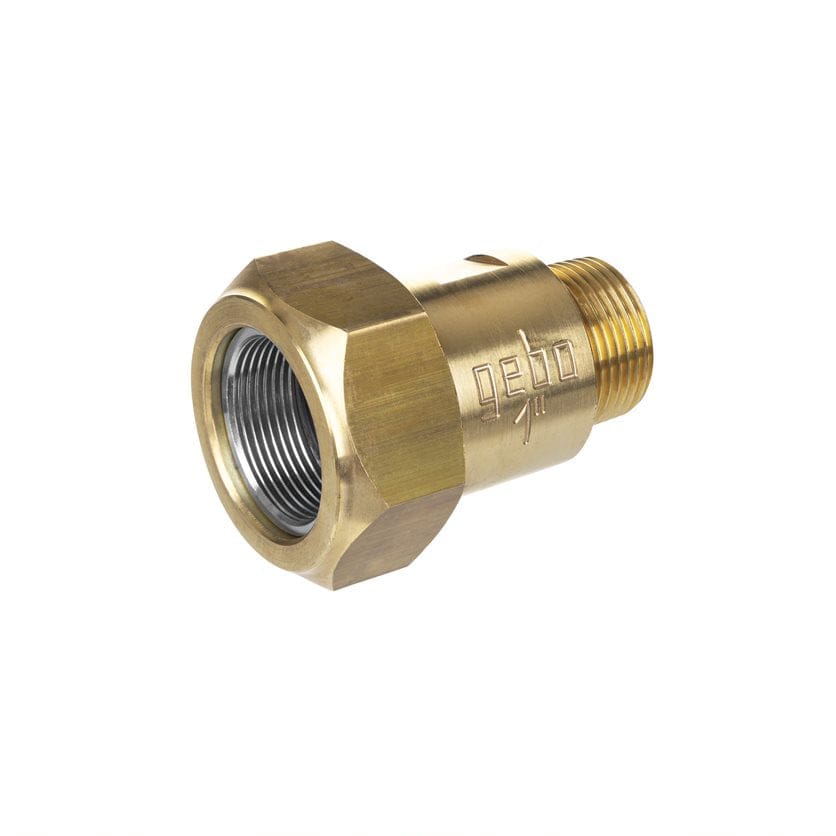

Le raccord GEBO fonctionne sans filetage : un écrou comprime une bague fendue et un joint conique contre le tube, et la bague s’enfonce dans la matière pour maintenir le tube. L’étanchéité vient du joint, la tenue mécanique des griffes de la bague. Cette conception permet de raccorder un tube lisse sans le tarauder, ce qui explique son usage sur les réparations de lignes existantes.

Les tubes compatibles définis par le fabricant

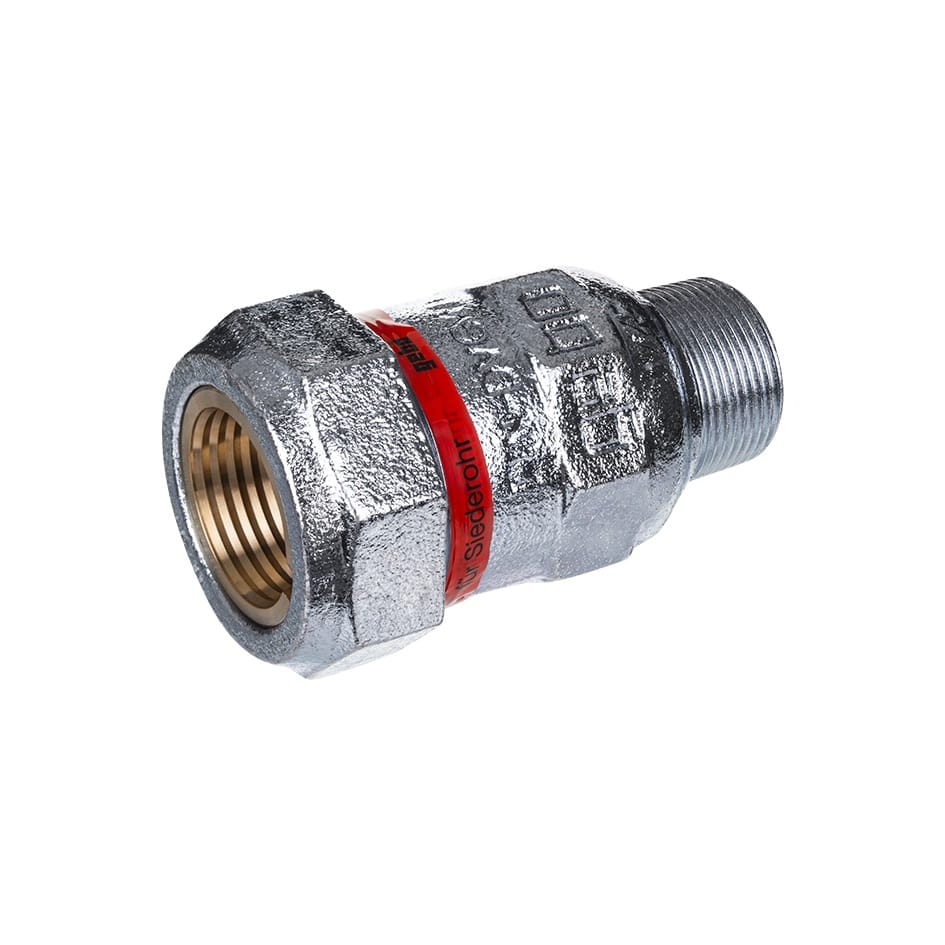

Le fabricant définit précisément les tubes compatibles. La gamme gebooriginal couvre le tube acier selon la norme DIN EN 10255 (série 1), le tube acier noir selon DIN EN 10220 (séries 2 et 3), et le tube PE de type PE 80, PE 100 et PE-Xa, référencé selon les règles DVGW GW 355 et les normes DIN 8074/75, DIN EN 12201-2 et DIN 16893. Chaque gamme a ses propres séries de raccords : les séries 150 et 220 pour l’acier, les séries 153, 155 et 220 pour le PE.

Les colliers de réparation et de dérivation

La gamme inclut aussi les colliers de réparation et de dérivation, qui permettent de traiter une section de tube endommagée sans démonter la ligne entière. Sur un collier, le principe est le même : une bague et un joint comprimés autour du tube, avec des limites propres à chaque référence. Ces colliers se posent par-dessus le tube existant et se referment autour de la zone à réparer, une solution utile sur les canalisations encastrées ou difficilement accessibles.

Sur le tube PE, les séries diffèrent

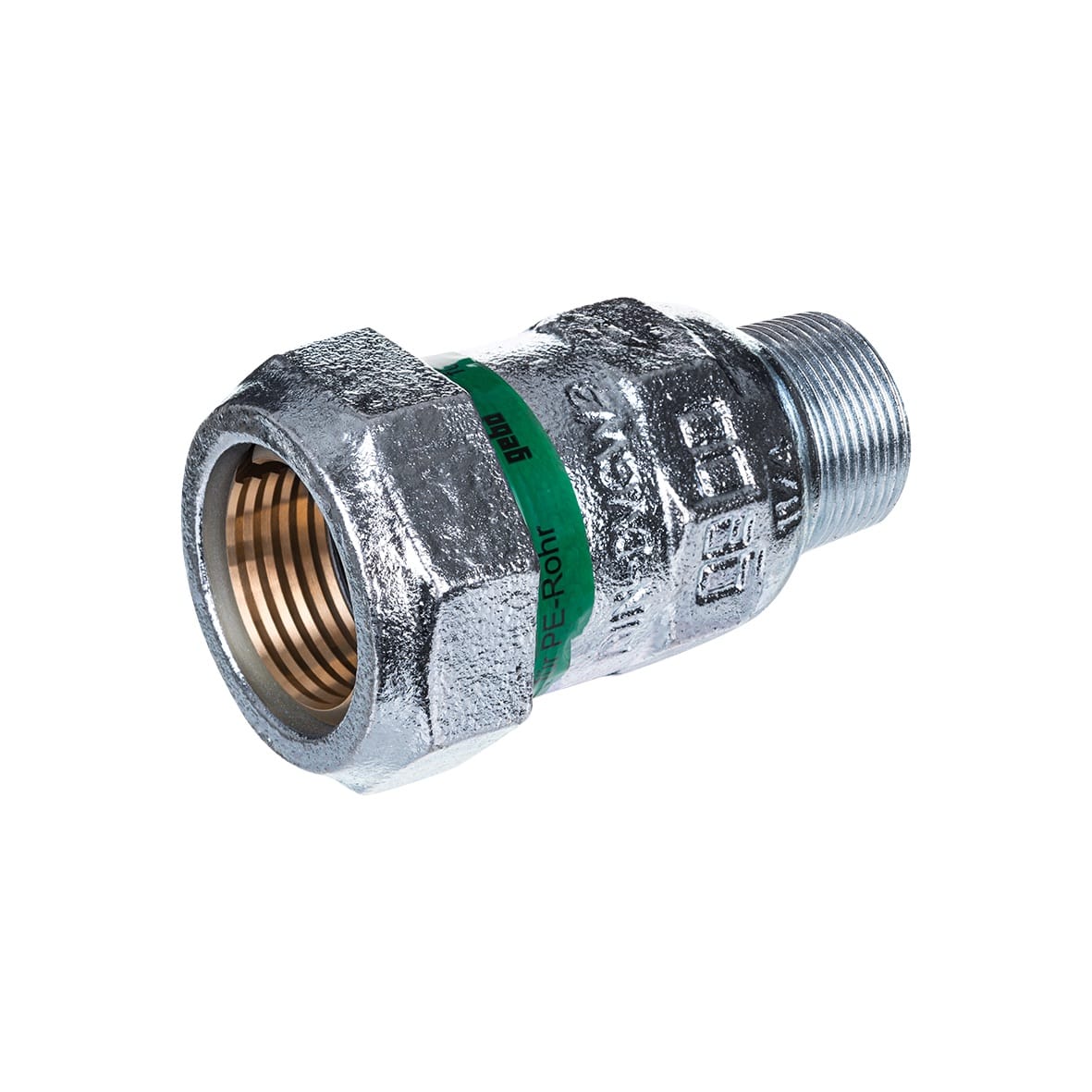

Sur le tube PE, la tenue du raccord repose sur les mêmes principes que sur l’acier, mais les séries diffèrent : la gamme gebooriginal référence les séries 153, 155 et 220 pour le polyéthylène, contre les séries 150 et 220 pour l’acier. Le choix de la référence se fait donc selon le matériau du tube présent sur la ligne.

Les usages autorisés et leurs limites

Chaque fluide a ses propres limites, annoncées par le fabricant sur les fiches techniques. La série 150 pour tube acier indique une pression de service de PN 10 pour l’eau, de PN 12,5 pour l’air comprimé et de PN 6 pour l’huile. Les températures suivent le même tableau : 25 °C maximum en eau potable, 80 °C maximum en eau de chauffage, 40 °C maximum en huile.

Ces chiffres ne sont pas interchangeables : un raccord posé sur une ligne d’eau chaude sanitaire dépasse le plus souvent les 25 °C annoncés pour l’eau potable, et la question doit être tranchée en lisant la fiche de la référence exacte. Un ballon d’eau chaude réglé à 65 °C alimente des canalisations où l’eau dépasse largement la limite de 25 °C ; sur ce type de réseau, je privilégie des raccords dont la fiche couvre explicitement la température de service.

Sur une chaudière ou un réseau de chauffage, la température de départ peut atteindre 80 °C ; le fabricant l’autorise, mais la marge se réduit. Je rappelle les bases de ce raisonnement dans mon guide des bases de la plomberie maison.

Le gaz : un usage encadré

Sur le gaz, le raccord GEBO ne s’utilise que dans les configurations validées par le fabricant. Les références pour tube PE sont établies selon la feuille DVGW GW 355, qui couvre notamment les réseaux de gaz enterrés en polyéthylène. Cette validation technique conditionne l’usage, et je ne pose jamais un raccord à compression sur une conduite de gaz intérieure sans connaître l’agrément de la référence.

Le tube PE enterré et ses règles de pose

Le tube PE enterré suit des règles de pose précises : profondeur d’enfouissement, lit de sable et signalisation, autant de points que le fabricant ne couvre pas dans sa fiche produit.

La prudence s’impose pour une raison simple

La prudence s’impose pour une raison simple : une fuite de gaz peut former une atmosphère explosive. L’INRS rappelle que la prévention du risque d’explosion passe par l’empêchement de la formation d’une atmosphère explosive et l’élimination des sources d’inflammation. Sur un réseau gaz, cela signifie un raccord agréé pour le gaz, posé par un professionnel habilité, et un contrôle d’étanchéité après intervention.

Pas un raccord gaz universel

Je ne considère donc pas le GEBO comme un raccord gaz universel. La validation DVGW sur le PE enterré ne s’étend pas automatiquement aux tubes acier du réseau intérieur, où les raccordements suivent d’autres règles.

Sur une installation existante, je vérifie aussi l’état du tube avant pose : un tube acier corrodé ne reprend pas la tenue mécanique, même avec un raccord neuf. En cas de doute sur une conduite de gaz, je fais intervenir un professionnel ; c’est le seul traitement sûr d’un fluide qui ne pardonne pas l’improvisation.

La pose en cinq étapes

L’insertion complète du tube est le point critique : si le tube ne touche pas le fond du corps, la bague serre sur une longueur insuffisante et le raccord tient mal. Je marque la profondeur d’insertion au crayon avant le serrage, ce qui permet de vérifier d’un coup d’œil que le tube n’a pas reculé pendant le serrage de l’écrou.

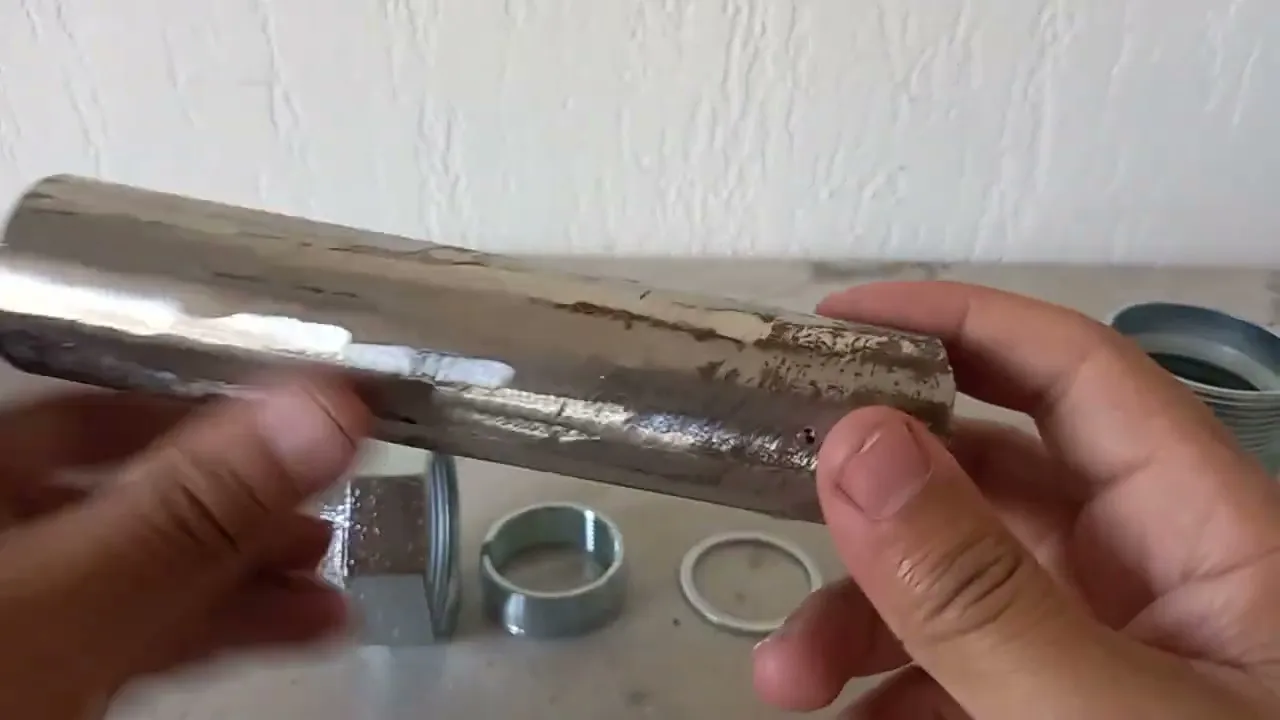

La vidéo ci-dessous montre la mise en place complète d’un raccord GEBO, de la préparation du tube au serrage de l’écrou : le geste se comprend mieux en image qu’en théorie.

Les erreurs de montage à éviter

La première erreur consiste à poser le raccord sur un tube mal ébavuré. Les griffes de la bague doivent s’enfoncer dans une surface propre ; une bavure ou une coupe penchée empêche la bague de porter correctement et le joint de s’appuyer sur toute sa circonférence. La deuxième erreur est le serrage irrégulier de l’écrou, qui comprime la bague d’un seul côté et fait fuir le raccord sous pression.

Confondre les diamètres

La troisième erreur, la plus fréquente, est de confondre les diamètres. Un raccord de 26,9 mm ne s’installe pas sur un tube de 21,3 mm, même avec une clé plus longue : la bague doit correspondre exactement au tube, et le marquage du raccord fait foi. Le diamètre extérieur du tube se mesure au pied à coulisse, jamais à l’œil, car les appellations commerciales du tube acier (12x17, 15x21, 20x27) se lisent en pouces et en millimètres.

Réutiliser une bague fendue déjà serrée

La quatrième erreur consiste à réutiliser une bague fendue déjà serrée : une bague comprimée ne reprend pas sa forme, et un deuxième serrage au même endroit ne garantit plus la tenue. Je remplace systématiquement la bague et le joint lors d’un démontage, un coût minime au regard du risque de fuite.

Traiter les fuites comme une urgence

Je traite les fuites sur les raccords comme une urgence à résoudre rapidement : une fuite lente sous un évier ou derrière un meuble endommage la structure avant d’être visible. Mes guides sur les fuites sous l’évier et sur le remplacement d’un joint de robinet reprennent les gestes de diagnostic et de réparation pour les cas courants.

Les limites qu’il faut connaître

Le raccord GEBO a des limites réelles. La première est matérielle : il ne convient pas au cuivre ni au multicouche, qui demandent des raccords spécifiques (sertissage, emboîtement). La deuxième est thermique : les 25 °C de l’eau potable et les 80 °C du chauffage doivent se lire sur la fiche de la référence exacte, pas sur une généralité.

La troisième limite : la pression de service

La troisième limite concerne la pression de service. Une ligne qui subit des coups de bélier ou une surpression ponctuelle reste dans la limite PN 10 pour l’eau, mais je vérifie la pression réelle du réseau avant de choisir un raccord à compression. Un réseau mal réglé peut dépasser les valeurs de service, et le raccord est alors le premier point à surveiller, comme le détaille le guide sur les causes d’une pression d’eau trop faible.

Une fuite détectée au compteur d’eau

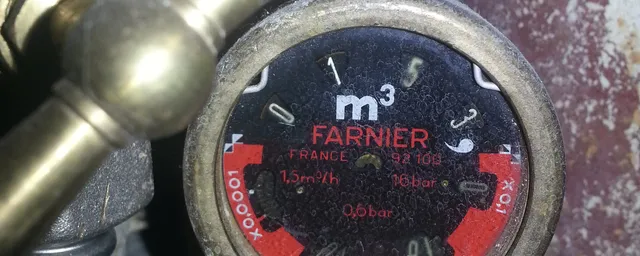

Je rappelle enfin deux réflexes de vérification. Le premier : une fuite se détecte souvent au compteur d’eau, qui tourne même tous robinets fermés, comme le montre le guide sur un compteur qui tourne alors que tout est fermé.

Le détecteur de fuite d’eau

Le second : sur une ligne enterrée ou encastrée, un détecteur de fuite d’eau permet de localiser une perte avant qu’elle ne devienne visible, ce qui évite les dégâts sur les plafonds et les cloisons.
