Ruban LED : choisir et installer

Un ruban LED se choisit sur quatre données : sa tension — 12 ou 24 V le plus souvent —, son alimentation, son flux par mètre et son indice IP. La pose, elle, se joue sur trois gestes : découper aux marques, garder l’alimentation accessible et commander avec un matériel compatible.

À puissance lumineuse égale, un ruban 24 V n’éclaire pas plus qu’un 12 V : il divise simplement l’intensité par deux. Ce détail décide de la capacité de la commande, de la section des câbles du secondaire et du pas de découpe.

Le reste se joue avant l’achat : la longueur réelle à couvrir, la pièce ou l’extérieur, et la façon dont vous voulez piloter l’ensemble, d’un interrupteur mural ou d’un téléphone.

12 V, 24 V ou 230 V : la tension décide du reste

Le 12 V et le 24 V forment la famille des rubans à très basse tension. À puissance égale, le 24 V n’éclaire pas davantage : il travaille avec deux fois moins d’intensité. C’est ce qui fait passer une même commande de 144 W en 12 V à 288 W en 24 V, avec des sections de câble plus faibles.

La découpe suit la même logique : les marques sont plus rapprochées en 12 V, tous les 5 cm, contre tous les 10 cm en 24 V.

Le 230 V, lui, change de logique : le ruban travaille directement sur le secteur, se coupe par tronçons de 1 m et se raccorde avec des accessoires prévus pour lui. En 2024, un rappel national a visé des connecteurs et des embouts pour ruban LED 230 V, pour risque de choc électrique et de départ de feu.

Côté protection des personnes, la frontière est écrite : le tableau 41B de la NF C 15-100 dispense de protection contre les contacts directs les circuits qui ne dépassent pas 25 V en alternatif, et l’impose entre 25 et 50 V Obligation NF C 15-100 .

Le volet alimentation de ces rubans très basse tension est détaillé dans le comparatif éclairage TBTS 12 V et transformateur.

L’alimentation porte la moitié du résultat

Sur un ruban, l’alimentation joue le rôle du driver : elle convertit le 230 V du secteur en 12 ou 24 V. Deux calculs comptent, et une règle de sécurité.

Le premier est celui de la puissance : on additionne les watts par mètre sur la longueur retenue, puis on retient une alimentation placée au-dessus de ce total. Les paliers du catalogue suivent ces ordres de grandeur, avec des modèles de 40, 60 et 150 VA dans la gamme prise en référence.

Le second concerne le secondaire. Pour les convertisseurs qui alimentent des LED, le guide UTE C 15-559 admet une exception : une section réduite à 0,5 mm², à condition de rester sous 8,5 A Recommandation UTE C 15-559 . Au-delà, la section suit le courant.

1 La fiche métallique du connecteur La fiche métallique du connecteur

Le raccord basse tension

C’est la liaison entre l’alimentation et le ruban : le point où comptent la section admise et le courant du secondaire.

La protection contre les courts-circuits change de camp selon la longueur du circuit. Moins de 2 m : c’est le dispositif incorporé à l’alimentation qui protège. Au-delà de 2 m, un dispositif externe s’ajoute à l’origine — et pour un secondaire LED de plus de 2 m, une étude du fabricant est attendue.

Quand l’éclairage très basse tension entre dans une installation fixe, le guide UTE C 15-559 demande une isolation double ou renforcée, des conducteurs TBTS dans des conduits distincts de ceux des circuits 230 V, et des liaisons qui tiennent 170 °C entre luminaire et transformateur.

Une alimentation noyée derrière une plaque fermée transforme la moindre panne en dépose complète. Je la place toujours dans un endroit qu’on atteint sans tout démonter.

Côté primaire, la règle reste simple : disjoncteur type C jusqu’à 450 VA, type D au-delà, insensible aux courants magnétisants. Pour des LED alimentées par convertisseurs, seule la protection contre les courts-circuits est demandée.

Si la ligne 230 V qui alimente l’ensemble n’existe pas encore, elle se crée comme toute ligne tirée depuis le tableau, avec son repérage.

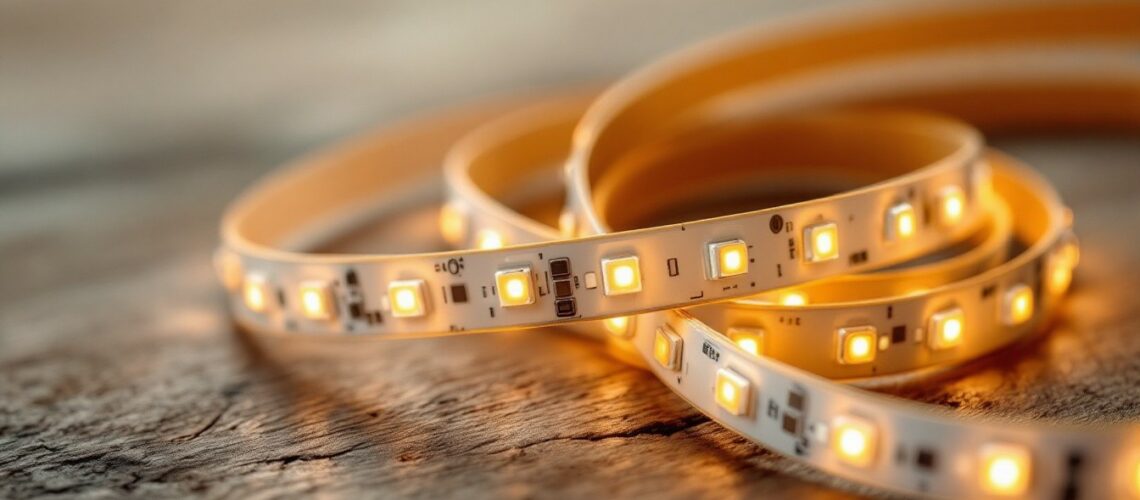

Flux et technologie : la vraie densité d’un ruban

Un ruban ne s’évalue pas au nombre de LED par mètre annoncé, mais à ce qu’il envoie : le flux par mètre. Sur une gamme 24 V de fabricant, la plage affichée va de 200 à 2 133 lm/m, avec des niveaux pensés par usage.

Chez Paulmann, la gamme se lit en trois paliers : une version pour la lumière décorative et indirecte, une pour l’éclairage de travail — cuisine, atelier —, une très puissante prévue pour éclairer aussi sans autre source.

À côté de ces paliers, les rubans COB donnent une lumière homogène, sans points lumineux visibles. Deux filtres complètent la lecture : un IRC supérieur à 80 Ra et des longueurs proposées jusqu’à 20 m.

La température de couleur, elle, se décide avant de commander le rouleau : le guide des températures de couleur en fait le tour.

Le budget suit cette structure : dans la même gamme, un kit de base de 3 m est affiché à 78,95 €, une extension de 5 m à 30,95 € et l’alimentation 40 VA à 41,95 € — vendue séparément du rouleau.

IP et pièces humides : les volumes commandent

Dans une salle de bain, c’est le volume de protection qui fixe l’indice, pas l’effet recherché. Le volume 0 — l’intérieur de la baignoire ou du bac — n’admet que des luminaires immergeables en très basse tension limitée à 12 V.

Le volume 1 demande du matériel étanche, avec un indice IPX5 face aux jets d’eau à la lance. Le volume 2 se contente d’un indice adapté aux éclaboussures, IPX4, du type applique ou plafonnier.

Les dimensions ne sont pas laissées à l’appréciation : le volume 1 monte jusqu’à 2,25 m du fond de la baignoire ou du bac, et le volume 2 court sur 60 cm à partir du rebord extérieur. Pour mémoire, IPX7 correspond à une immersion temporaire.

Les circuits de ces zones sont protégés par un DDR 30 mA, et la série NF C 15-100 a été mise à jour en 2024 pour intégrer les évolutions techniques et les exigences de protection des personnes Obligation NF C 15-100 .

Pour un ruban, c’est donc sa position dans ces zones qui fixe l’indice IP à retenir.

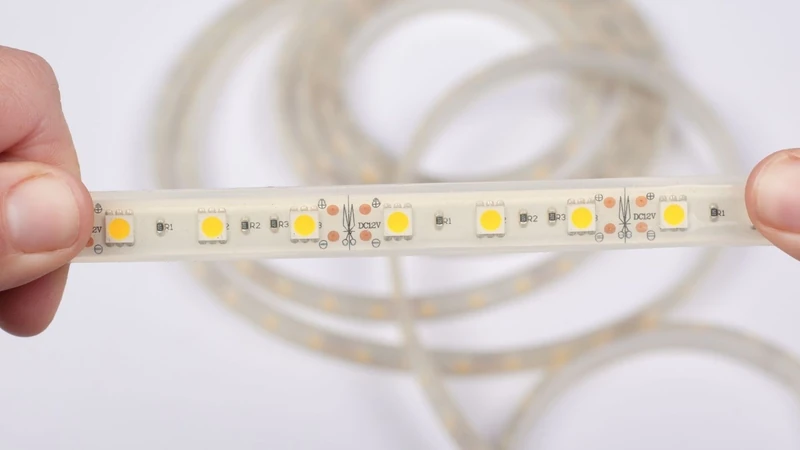

Découpe et raccordement : ce qui se prépare avant de poser

Un ruban ne se coupe qu’aux marques de découpe : tous les 5 cm en 12 V, tous les 10 cm en 24 V, et par tronçons de 1 m en 230 V. En dehors de ces repères, la portion de ruban n’est plus alimentée.

Le raccordement demande des connexions prévues pour des conducteurs souples. Les bornes capables de recevoir souple et rigide évitent le domino écrasé, le fil sectionné et le faux contact qui chauffe.

1 Le boîtier transparent de la borne Le boîtier transparent de la borne 2 Le conducteur marron Le conducteur marron

La borne à levier

Le type de connexion attendu pour un conducteur souple : un contrôle visuel possible avant de refermer.

1. 1 Le boîtier transparent de la borne
2. 2 Le conducteur marron

Dans une installation fixe, le cheminement suit les règles de la très basse tension : conducteurs TBTS séparés des circuits 230 V, isolation renforcée, et liaisons prévues pour tenir la température — 170 °C entre luminaire et transformateur.

Un dernier point se découvre souvent trop tard : l’alimentation doit rester accessible pour le contrôle et le remplacement, même quand le ruban court sur toute la longueur d’un plafond.

La pose, du tracé au premier allumage

La longueur se mesure sur le parcours réel, angles et retours compris — pas à vol d’oiseau. C’est elle qui fixe la puissance totale, donc l’alimentation, et sur une ligne 230 V à créer, la section : un calcul de section de câble donne les ordres de grandeur avant de tirer quoi que ce soit.

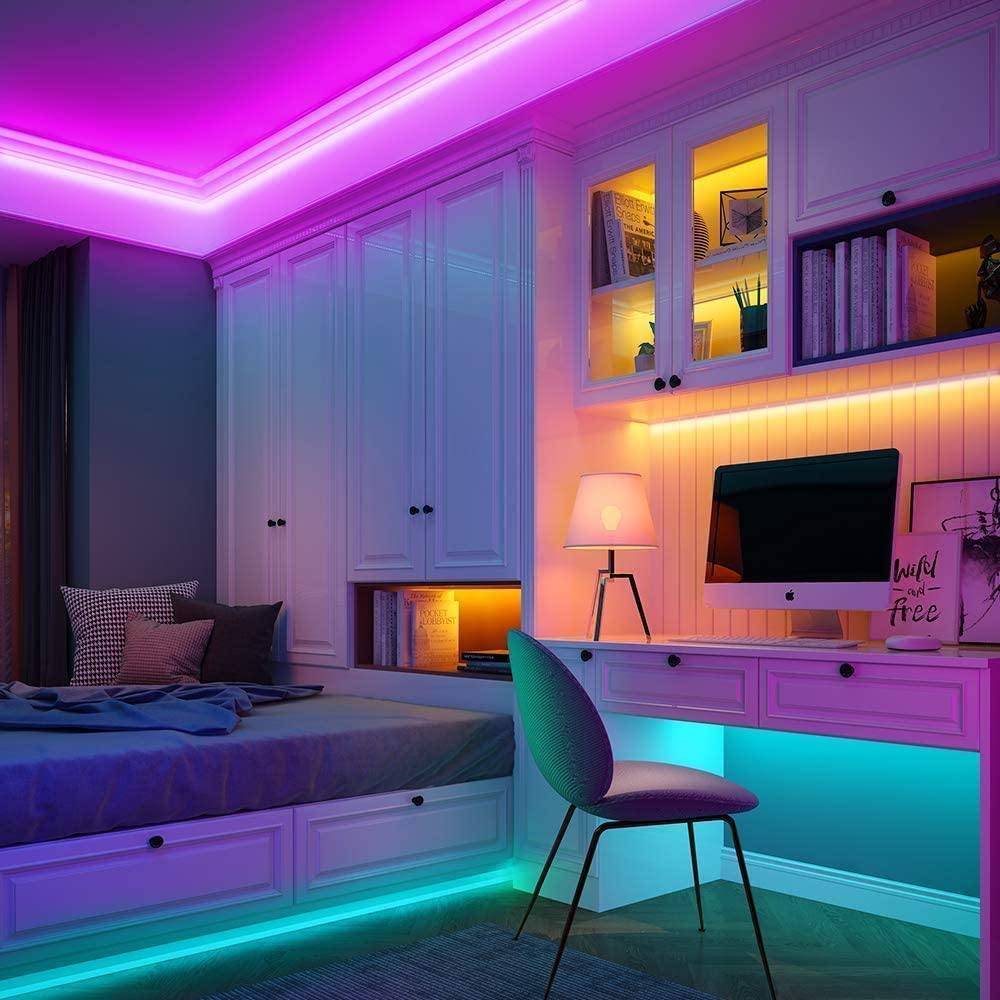

1 Le ruban fixé au plafond Le ruban fixé au plafond

Des rubans en éclairage indirect

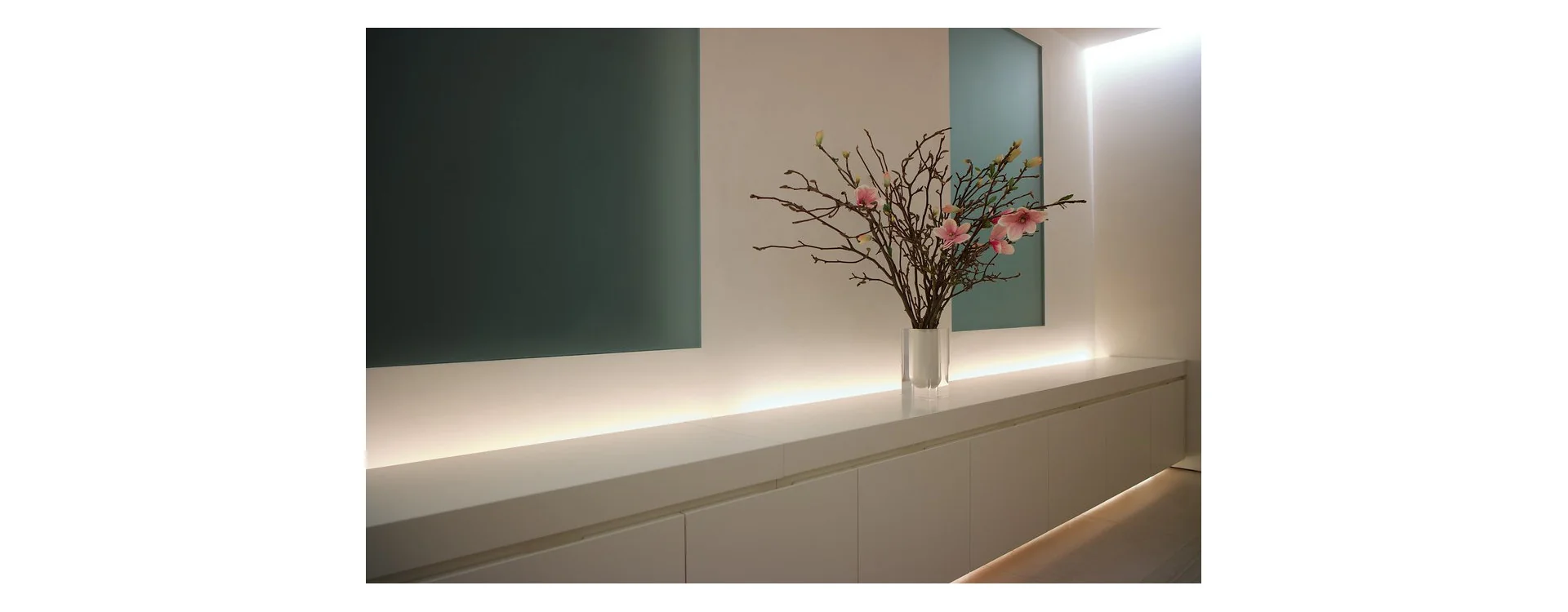

Une pose en corniche ou sous un meuble se lit à sa ligne de lumière : c’est ce rendu qu’on contrôle avant de refermer.

Source : ouismart.com

Le test final se fait avant de refermer. Je laisse chauffer, je contrôle la teinte sur toute la longueur, la réaction de la commande et l’absence de point chaud. Un ruban qui scintille se corrige mieux quand tout est encore ouvert.

Variateur et commandes : la compatibilité se joue sur la technologie

Un ruban n’est pas dimmable par nature : le dimming est annoncé selon la variante, avec un gradateur, des composants du système, une télécommande ou la domotique. La compatibilité ne dépend donc pas seulement de la tension.

Les accessoires de commande se distinguent par technologie : une commande Dimm/Switch pour un ruban monochrome, une version tactile plafonnée à 144 W en 24 V, une déclinaison RGBW au même plafond, une autre pour le tunable white. Chaque famille de ruban a sa commande propre.

Le 24 V prend ici tout son intérêt : à commande égale, il pilote deux fois plus de watts que le 12 V. Une ligne longue avec une seule commande s’accorde mieux en 24 V.

1 La molette du variateur La molette du variateur 2 Le bouton de l’interrupteur Le bouton de l’interrupteur

Le variateur mural

À côté d’un interrupteur, le variateur ne se distingue pas à sa plaque : sa compatibilité avec un ruban se lit sur la référence du mécanisme.

1. 1 La molette du variateur
2. 2 Le bouton de l’interrupteur

Quand le pilotage passe par un variateur mural, la compatibilité se vérifie référence par référence — le guide du variateur Schneider Odace pour LED en montre le principe. Et si l’ensemble scintille, le diagnostic suit les mêmes pistes que des lumières qui clignotent dans la maison.

Ce que je vérifie avant de valider une pose

• L’alimentation est dimensionnée au-dessus du total watts par mètre multiplié par la longueur, et elle reste accessible.
• Le secondaire respecte la section admise : 0,5 mm² au minimum sous 8,5 A.
• La protection de court-circuit suit la longueur : incorporée sous 2 m, externe à l’origine au-delà, étude du fabricant pour un secondaire LED de plus de 2 m.
• La découpe tombe sur une marque : 5 cm en 12 V, 10 cm en 24 V, 1 m en 230 V.
• La commande correspond à la technologie du ruban : monochrome, RGBW ou tunable white.
• L’indice IP correspond au volume ou à la pièce, et les circuits des zones humides sont protégés en 30 mA.
• Les essais sont faits avant fermeture : échauffement, scintillement, teinte et réaction de la commande.

Un ruban LED n’a rien de compliqué. Ce qui se rate, c’est le raccord entre un objet décoratif et une installation électrique : une alimentation sous-dimensionnée, un connecteur posé trop vite, une commande inadaptée. Pour le câblage des luminaires à driver, la logique reste celle des spots et bandeaux raccordés en parallèle.
