Interrupteur avec voyant : lequel choisir

Pour choisir un interrupteur avec voyant, la vraie question n’est pas la couleur de la loupiote, mais le câblage. Un voyant lumineux sert à trouver la commande dans le noir ; un voyant témoin indique que le circuit est actif. Le second suppose la présence du neutre au point de commande.

Quand la boîte ne contient pas de neutre, le voyant se raccorde entre la phase et le retour de lampe. Le montage fonctionne, avec une logique inversée — voyant allumé quand la lampe est éteinte — et un risque de lueur parasite sur les éclairages LED.

Le choix se joue donc sur trois critères : la présence du neutre, le type de commande et la nature de l’éclairage. Je reprends chaque cas, du repérage à l’achat, avec les prix publics des mécanismes à voyant.

Voyant lumineux ou voyant témoin : deux fonctions opposées

La documentation Legrand des mécanismes Plexo est explicite. Le voyant lumineux s’active sans interruption quand la lumière n’est pas allumée : il éclaire la touche pour la repérer dans l’obscurité. Le voyant témoin fonctionne à l’inverse : il s’allume quand le circuit est actif, et s’éteint avec lui.

1 Touche de l’interrupteur Touche de l’interrupteur

L’interrupteur de face

Le voyant lumineux s’allume pour éclairer cette commande : c’est elle qu’on doit retrouver dans l’obscurité.

Source : assets.legrand.com

La distinction n’est pas cosmétique. Un témoin répond à la question « est-ce que c’est alimenté ? », un lumineux à « où est l’interrupteur ? ». Ce ne sont donc pas deux finitions du même objet, mais deux comportements de câblage.

Un témoin doit pouvoir indiquer l’état réel de la lampe : c’est sa définition, et c’est aussi sa contrainte, car il lui faut le neutre. Sans ce conducteur, il retombe sur la logique inversée du lumineux.

À l’achat, la nature du voyant compte. Un voyant filaire peut servir de témoin ou de lumineux selon son raccordement ; un voyant embrochable a des connexions définies, donc une seule fonction.

Sans neutre : entre phase et retour de lampe

Sans neutre à l’appareillage, le voyant se raccorde entre la phase et le retour de lampe. Aucun conducteur neutre n’est tiré jusqu’à l’interrupteur : le voyant s’alimente à travers le circuit d’éclairage.

La conséquence est une logique inversée : voyant allumé, lampe éteinte ; voyant éteint, lampe allumée. C’est le fonctionnement normal de ce montage, pas un défaut de fabrication.

1 Borne L Out Borne L Out 2 Borne L In Borne L In

Le bornier du module

Sans neutre, ce module se raccorde par ses fils, et le marquage imprimé dit où entre et sort chacun.

1. 1 Borne L Out
2. 2 Borne L In

Source : SONOFF

Le point sensible est le courant résiduel qui traverse la lampe éteinte. Avec un éclairage LED, ce faible courant peut charger l’électronique du luminaire et provoquer une lueur parasite ou un clignotement.

Le même courant résiduel explique qu’un module connecté sans neutre puisse laisser une LED faiblement allumée. La famille de produits change, la contrainte d’alimentation est la même.

Avec le neutre : témoin et comportement direct

Quand le neutre arrive au point de commande, le montage gagne en lisibilité. Sur un voyant témoin de gamme Plexo, un fil va sur la navette et l’autre sur un bornier de repiquage relié au neutre — un bornier qui n’est pas livré avec le mécanisme.

Le témoin indique alors que le circuit est actif, et l’éclairage ne sert plus de chemin de retour. Résultat : un comportement stable avec des LED et des modules électroniques.

En neuf comme en rénovation, ramener le neutre est présenté comme la solution durable : elle traite la cause au lieu de la compenser. C’est ce que je préfère quand une gaine ou un cheminement le permet.

Va-et-vient, poussoir, télérupteur : où se raccorde le voyant

Le raccordement dépend d’abord du type de commande. Sur un va-et-vient lumineux Plexo, le voyant se raccorde entre les deux navettes, bornes 1 et 2. Sur un poussoir lumineux, il se raccorde entre la phase (L) et la navette (1) reliée à la lampe.

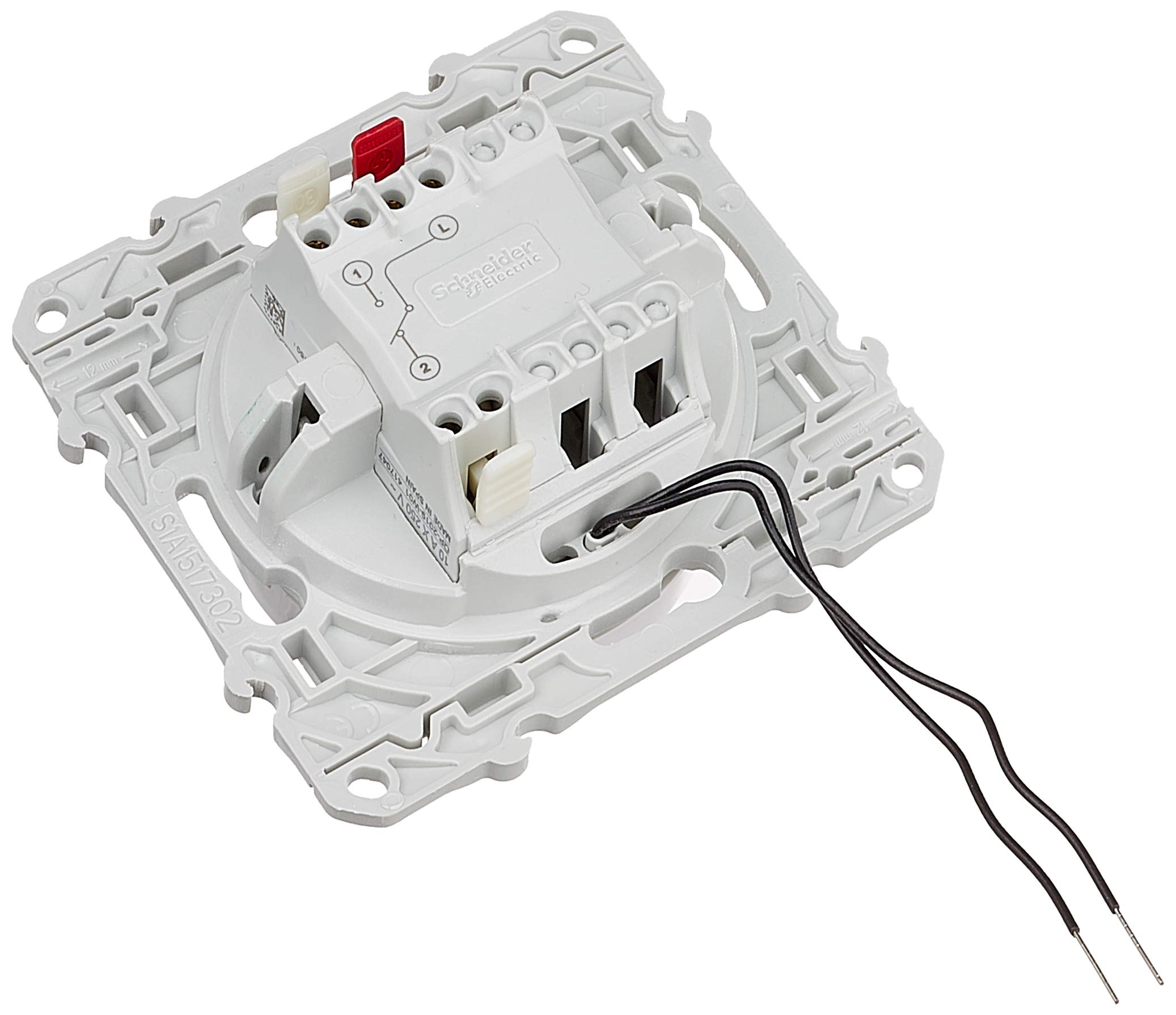

1 Fil raccordé Fil raccordé

Le fil dans sa borne

Sur un mécanisme, le voyant se câble sous ces vis, selon le type de commande et le schéma de la gamme.

Source : m.media-amazon.com

À partir de trois points de commande pour un même éclairage, un télérupteur au tableau est nécessaire. La commande change d’architecture, et le voyant se raccorde ensuite sur les poussoirs selon le schéma de la gamme.

Beaucoup de mécanismes sont livrés avec le voyant clipsé mais non câblé : sur les va-et-vient et poussoirs Plexo, le raccordement fait partie de la pose. Suivez le schéma du fabricant plutôt qu’une habitude prise sur une autre gamme.

Si le vocabulaire de phase, de navette et de retour de lampe vous semble abstrait, le guide du branchement d’un interrupteur simple reprend le schéma de base.

Et quand tirer des navettes est impossible pour ajouter un point de commande, un va-et-vient sans fil reste plus propre que d’ouvrir les murs.

Quel voyant selon votre installation

Le tableau ci-dessous résume ma façon de trancher, du cas le plus simple au montage à télérupteur.

En cas de montage inconnu, le repérage boîte ouverte prime sur la déduction : c’est la lecture des conducteurs qui décide, pas l’aspect du mécanisme.

• Attendre d’un témoin qu’il fonctionne sans neutre : sans ce conducteur, il ne peut pas indiquer l’état réel de la lampe.
• Câbler un va-et-vient comme un simple allumage : sur un va-et-vient lumineux, le voyant se raccorde entre les deux navettes.
• Oublier le bornier de repiquage du voyant témoin : il n’est pas livré avec le mécanisme.
• Ignorer les LED sur un montage sans neutre : c’est là que le courant résiduel se voit.

La consommation d’un voyant LED

Legrand annonce 0,15 mA pour son voyant LED 230 V Dooxie, à raccordement direct 2 fils. C’est un signal lumineux, pas un éclairage.

Ce qui compte, c’est le comportement du montage. Un voyant lumineux peut rester actif une grande partie du temps, un témoin s’éteint avec le circuit. Dans les deux cas, le voyant n’est pas un poste de consommation — le sujet se joue ailleurs.

Prix d’un interrupteur à voyant

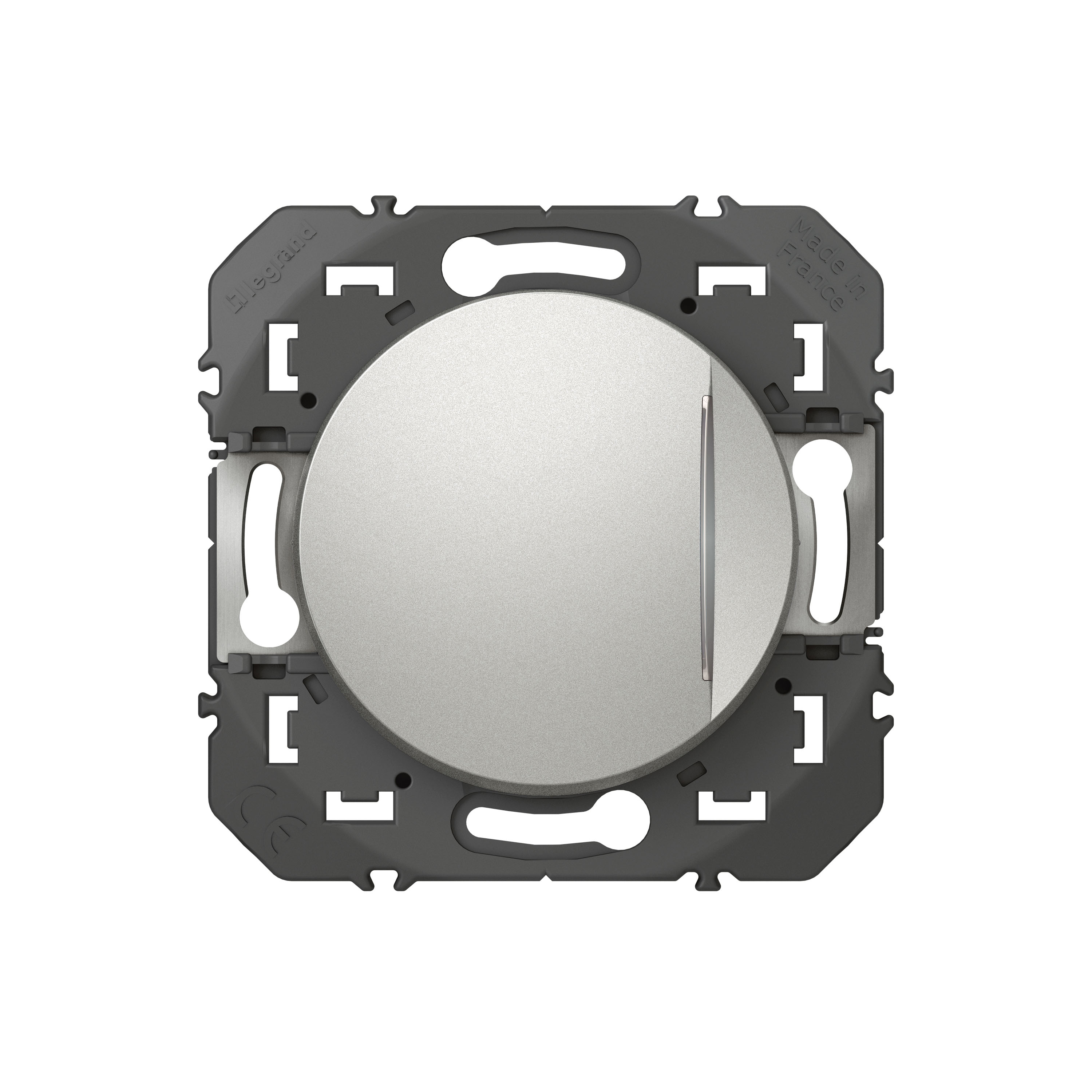

Les prix publics conseillés de Legrand donnent un ordre de grandeur. Un interrupteur ou va-et-vient dooxie à voyant lumineux est affiché à 15,80 €, comme la version à voyant témoin. Sans voyant, le même mécanisme est à 11,18 € : l’écart tourne autour de 4,60 €.

La montée en gamme est nette : 37,94 € pour un interrupteur ou va-et-vient lumineux Céliane avec plaque, 48,69 € en version double, et 59,56 € pour le voyant témoin ou lumineux Mosaic à LED, vendu comme module séparé.

Sur la gamme d’entrée, la fonction ne coûte donc pas plus cher : témoin et lumineux sont au même prix. Le budget suit surtout la gamme et l’habillage choisis.

Ces montants sont des prix publics conseillés TTC, hors main-d’œuvre. La pose se chiffre à part — le prix de remplacement d’un interrupteur en donne une base.

Le voyant est une fonction, pas un style : le choix de la gamme, dooxie ou Odace par exemple, se joue sur la façade et l’écosystème.

Quand le voyant fait luire une LED : les remèdes

Une LED faiblement allumée interrupteur coupé, c’est le symptôme typique du voyant sans neutre. Le courant résiduel charge l’électronique du luminaire ; la lueur peut être stable ou clignotante selon le modèle.

Deux réponses existent. En dépannage, un compensateur de charge — une résistance de décharge — se pose en parallèle de la lampe. En neuf ou en rénovation, ramener le neutre au point de commande supprime la cause au lieu de la compenser.

Le guide sur l’ampoule LED qui clignote ou reste allumée détaille ce symptôme, qui ne vient pas toujours du voyant. Quand plusieurs pièces sont concernées, lumières qui clignotent dans la maison aide à trier les causes, circuit par circuit.

Avant de raccorder : couper et vérifier

Le voyant ne change rien à la règle de base : on travaille hors tension. Je coupe le circuit au disjoncteur, j’empêche toute remise sous tension, puis je contrôle l’absence de tension au VAT sur les bornes concernées.

La coupure ne suffit pas à elle seule : elle doit être vérifiée. C’est le rôle du VAT, et c’est le geste que je ne saute jamais, même sur un circuit que je crois connaître.

Je n’utilise que du matériel prévu pour son usage, marqué CE, et je ne mélange pas les schémas de deux gammes. Un voyant se câble selon le mécanisme qui le porte.

L’INRS rappelle les principes de prévention d’un contact direct : éloignement, enveloppe ou barrière de protection adaptée à la basse tension (IP2X), isolation des parties actives, ou très basse tension de sécurité, plafonnée à 50 V et 12 V en milieu mouillé.

Un contact direct, au sens de l’INRS, est un contact avec une pièce normalement sous tension : c’est exactement ce qu’on risque en glissant les doigts dans une boîte ouverte sans contrôle préalable.

Pour un particulier, la limite est simple à tenir : remplacer un mécanisme accessible, hors tension. Dès qu’il faut repérer un circuit douteux ou reprendre un cheminement, l’intervention revient à un professionnel.

Ce que je retiens

Pour moi, le choix se joue en deux temps. D’abord le neutre : s’il est présent au point de commande, un voyant témoin est le plus informatif. Ensuite l’éclairage : sans neutre et avec des LED, un voyant lumineux reste possible, à condition d’accepter ou de corriger la lueur résiduelle.

Le budget suit cette logique : un mécanisme à voyant d’entrée de gamme est affiché à 15,80 € prix public conseillé, une gamme à façade monte à 37,94 € ou plus selon la plaque.

Et dès que le montage dépasse deux points de commande, la conversation change : le télérupteur entre en jeu, et le voyant redevient un détail de confort.

Un voyant réussi n’est pas une affaire de modèle : c’est un raccordement compris, posé hors tension, et jugé lampe éteinte.
