Gaine électrique extérieure : poser

Enterrée ou apparente, la gaine suit le cheminement

Une gaine posée dehors se choisit dans un ordre précis : d’abord le cheminement, ensuite le type de conduit, enfin la protection mécanique. Sous terre, la ligne passe dans un TPC rouge et reçoit un câble rigide R2V. En façade, elle se fixe en IRL ou en fourreau annelé.

Les repères qui suivent — 50 cm de profondeur sous un terrain, 85 cm sous une voie carrossable, 20 cm entre deux réseaux enterrés — sont les applications publiées par un fabricant de câbles. La NF C 15-100 encadre l’installation, et son texte n’est pas en accès libre.

Je ne commence jamais par le diamètre du tube. Je réponds d’abord à trois questions : sous terre ou contre un mur, quel câble va dedans, et ce qui peut abîmer la ligne dans dix ans.

Trois cheminements, trois conduits

Le mode de pose décide du reste. Une canalisation enterrée travaille sous la terre, contre les cailloux et l’humidité permanente. Une canalisation apparente travaille au soleil, au gel et aux chocs. Aucun conduit ne couvre proprement les deux cas.

Dans les deux cas, la gaine protège un câble, jamais des conducteurs isolés tirés seuls. En enterré, la règle est explicite : on n’y installe pas de fils type H07V-U. Le détail est dans mon article sur le câble enterré sans gaine rouge.

Enterré : TPC rouge, profondeur et lit de pose

Sous une pelouse ou un terrain, la ligne descend à 50 cm au minimum. Sous une voie carrossable, la référence monte à 85 cm. Ce sont les valeurs de pose publiées par Nexans sur sa page d’installation extérieure.

Le conduit enterré est un TPC rouge, le tube de protection des câbles. La couleur n’est pas décorative : le rouge identifie les réseaux électriques, le bleu l’eau, le vert les télécommunications, le jaune le gaz.

Pour un conduit de diamètre inférieur à 40 mm, la même page admet la gaine ICTA en enterré. Au-delà de ces 40 mm, la canalisation enterrée reste en TPC.

Le lit de pose compte autant que la profondeur. Le conduit se pose sur de la terre meuble ou du sable, sans gros cailloux. Un caillou qui appuie pendant des années marque la gaine, et le défaut sort bien après le remblai.

Le tirage se prépare. Ma méthode pour passer un câble dans une gaine ICTA déjà coulée s’applique aussi à une tranchée ouverte : tête courte, conducteurs décalés, lubrification limitée à la tête.

Au croisement avec un autre réseau — électricité, eau ou gaz — comptez 20 cm minimum entre la canalisation électrique et l’autre. Cette distance se contrôle avant remblai, quand tout est encore visible.

Apparent : IRL, colliers et points de fixation

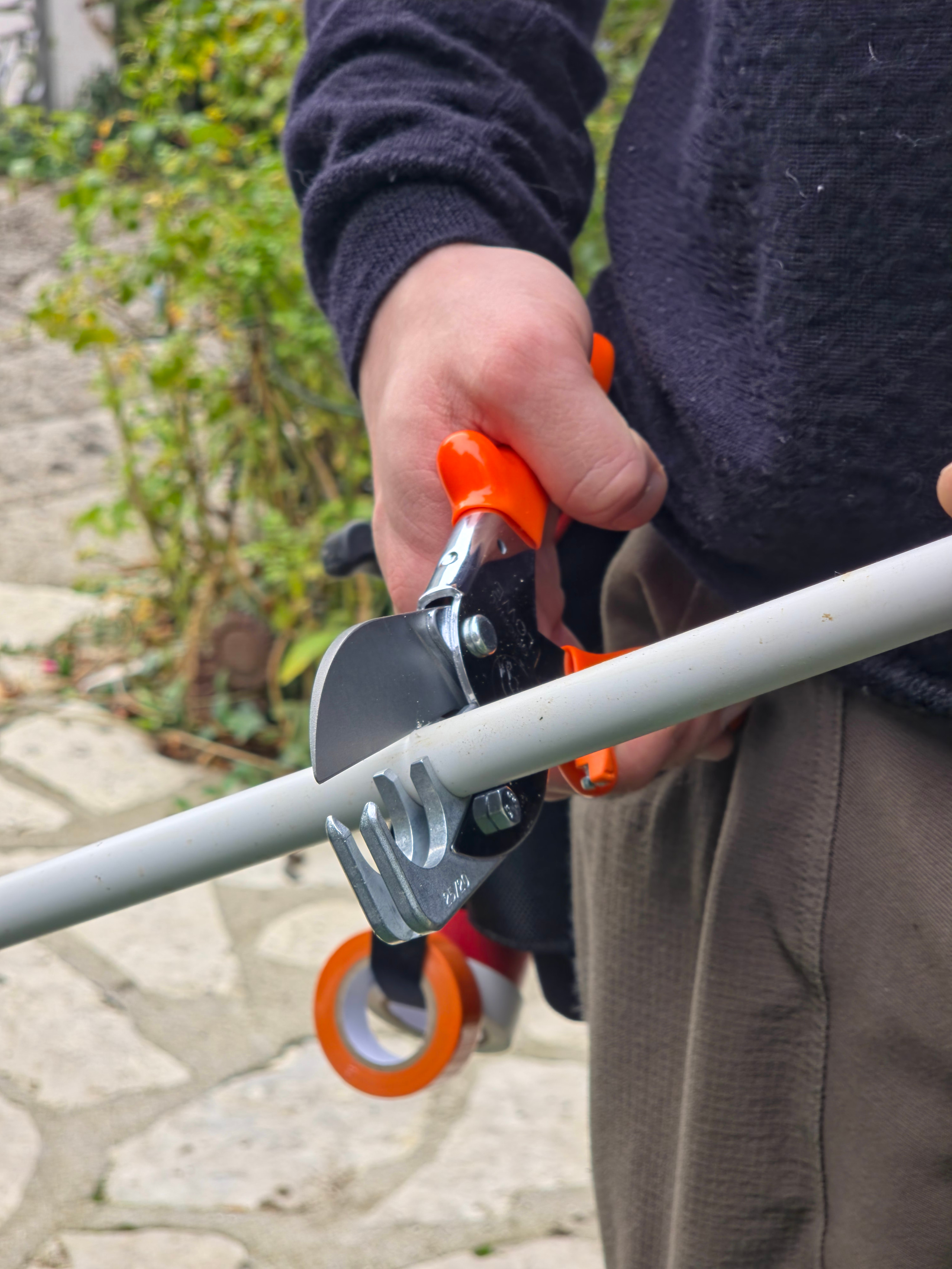

En apparent, le conduit lisse IRL se fixe au mur par colliers espacés de 40 cm en pose horizontale et de 80 cm en pose verticale. Ces deux espacements viennent de la même page de pose extérieure.

L’IRL convient le long de l’habitation ou sur une terrasse. La page la déconseille en revanche fortement en environnement très humide.

Les tubes se terminent par des boîtes de dérivation étanches. C’est ce que demande la pose apparente extérieure : sans elles, l’eau entre par les extrémités du conduit et reste dans le boîtier.

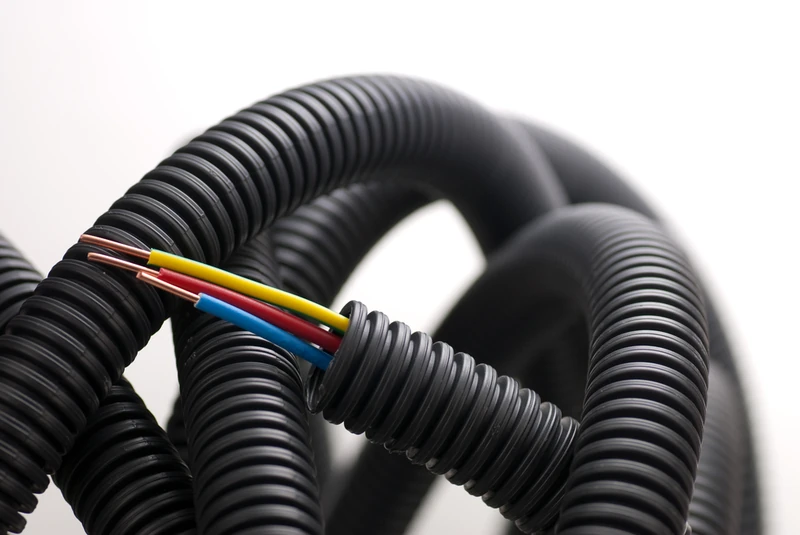

Pour un mur exposé, un fourreau annelé ICTA 3422 se pose en apparent sur façade, en toiture, en sortie de transformateur ou sous des panneaux photovoltaïques. La gamme va du Ø16 au Ø63 mm, en ivoire ou en noir, par couronnes de 25 à 100 m.

Le fabricant annonce pour ce fourreau un écrasement de 750 N à +23 °C, des chocs de 6 J à -5 °C, une étanchéité IP 44 et une tenue de -5 °C à +90 °C. Il est annoncé conforme ICTA 3422 et testé en vieillissement selon C 20-540.

Le point d’arrivée compte aussi : un cheminement extérieur finit souvent sur une prise ou un luminaire. Le choix de l’appareillage est traité dans choisir ses prises intérieures et extérieures.

Sur une pose apparente à l’intérieur, la logique de fixation reste proche de celle d’une façade : installer une goulotte électrique apparente détaille les coupes, les points d’ancrage et les raccords.

Diamètre, câble et protection : dans quel ordre décider

L’ordre compte plus que le catalogue. Je pars du besoin réel — un éclairage de terrasse, une prise de jardin, un portail — puis de la longueur, puis du câble, et seulement ensuite du conduit.

Le diamètre du conduit doit laisser passer le câble et permettre de le tirer sans forcer. Un conduit trop juste se paie au tirage d’abord, puis à la reprise : le câble reste coincé et la moindre modification devient un chantier.

1 Embout noir annelé Embout noir annelé 2 Faisceau de conducteurs isolés Faisceau de conducteurs isolés 3 Embout noir annelé Embout noir annelé

Le faisceau entre ses deux embouts

Tout le tirage se joue sur cet encombrement : c’est lui qui décide si la ligne passe sans forcer.

1. 1 Embout noir annelé
2. 2 Faisceau de conducteurs isolés
3. 3 Embout noir annelé

Source : Courant

La section du câble dépend du courant, de la longueur et du mode de pose. Elle ne se devine pas à l’œil : le calcul de la section de câble donne la base, et la protection au tableau s’aligne sur ce résultat.

Le conduit ne sert pas qu’à encaisser les chocs. Il tient le câble en place, l’empêche de frotter sur un angle et le rend remplaçable, ce qui compte sur une ligne extérieure où l’on repasse rarement.

En enterré, la protection mécanique est déjà dans le sol : profondeur, lit de pose et avertisseur font le travail. En apparent, ce sont le conduit et ses fixations qui la portent.

Ce qui abîme une gaine extérieure

Trois choses attaquent une pose extérieure : l’eau qui stagne, le rayonnement solaire et les mouvements du support. Les deux premières se traitent au choix du conduit, la troisième à la fixation.

Une gaine qui prend l’eau ne le montre pas. L’humidité reste piégée dans le conduit, l’isolant du câble vieillit plus vite, et le défaut d’isolement finit par sortir au contrôle.

En façade, l’exposition au soleil et les écarts de température font travailler le conduit. Un fourreau annelé annoncé de -5 °C à +90 °C et testé en vieillissement selon C 20-540 évite de compter sur la chance.

Sur un support qui bouge — bardage, clôture, mur fissuré — je ne fais pas courir un conduit rigide sans jeu. Une fixation trop serrée travaille à chaque variation de température.

Jonctions et enveloppes : ce que l’extérieur attaque

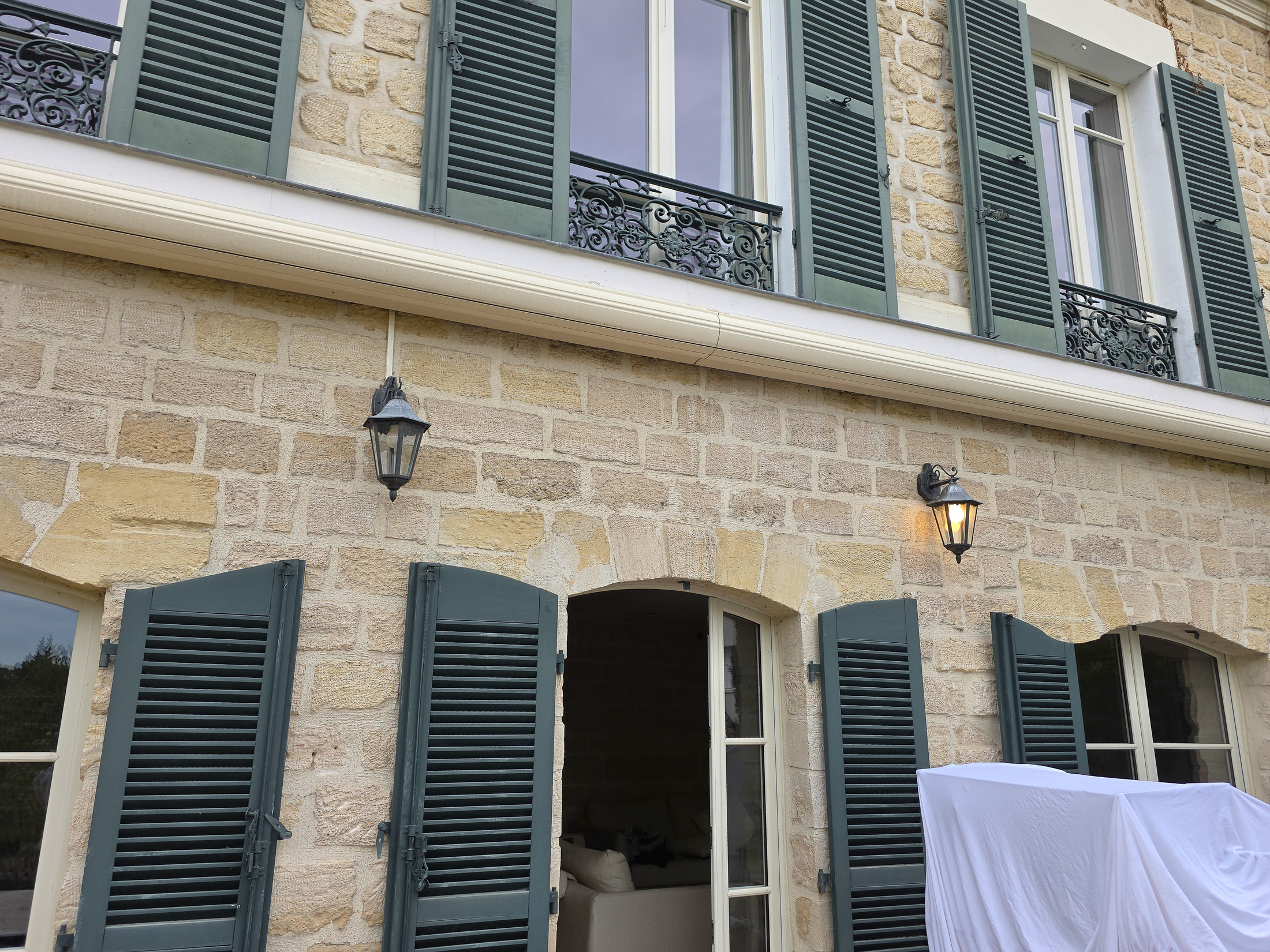

En façade, une boîte de jonction encaisse la pluie, le gel et les mains qui passent. La protection contre les contacts directs impose une barrière ou une enveloppe présentant au minimum IP2X ou IPXXB, ouvrable uniquement avec une clé ou un outil.

1 Corps orange translucide Corps orange translucide 2 Manchon noir Manchon noir 3 Filet d'eau Filet d'eau

Une jonction enterrée sous le jet

Ce qui garde l’eau dehors, c’est l’enveloppe refermée sur les conducteurs — pas le raccordement qu’elle enferme.

1. 1 Corps orange translucide
2. 2 Manchon noir
3. 3 Filet d'eau

Source : Raytech

Le code IP est défini par la norme NF EN 60529 : premier chiffre pour les corps solides, deuxième pour l’eau, lettre additionnelle pour l’accès aux parties dangereuses. Les chocs mécaniques relèvent d’un code séparé, le IK.

Concrètement, une boîte extérieure se choisit fermée par vis et avec des entrées adaptées au diamètre du conduit. Je préfère perdre cinq minutes sur une boîte correctement fermée que reprendre une jonction oxydée deux hivers plus tard.

Sur une traversée de mur, je monte le conduit avec une pente légère vers l’extérieur : l’eau s’écoule loin de l’ouverture au lieu de suivre le tube. Une entrée en haut de boîte, sans presse-étoupe, ramène l’eau directement sur les bornes. Le détail est dans boîte de dérivation étanche extérieure.

Dans une tranchée, je ne pose pas de jonction : je remonte en boîte étanche ou je tire une longueur continue. Le raccordement côté tableau se prépare comme pour une ligne tirée depuis le tableau.

Écrasement, passage de véhicule et traversée de cour

L’INRS rappelle la règle : on ne déroule pas de conducteurs en travers d’un passage de véhicule. L’écrasement abîme l’isolant sans trace visible, et le défaut apparaît des mois plus tard.

Le fourreau annelé annoncé à 750 N d’écrasement à +23 °C et 6 J de résistance aux chocs à -5 °C donne un ordre de grandeur de ce que le conduit encaisse. Ce n’est pas une autorisation de laisser un câble au sol sous une roue.

Sur une traversée de cour, la ligne passe donc dans un conduit enterré à la profondeur d’une voie carrossable, soit 85 cm. Si le revêtement ne doit pas être ouvert, la solution se décide sur un plan, pas sur place.

Sur un chantier professionnel, ces installations font l’objet de vérifications par un organisme accrédité — à la mise en service, périodiquement et sur mise en demeure de l’inspection du travail — tracées dans un registre (Code du travail, art. R. 4226-1 à R. 4226-21).

Ce que je contrôle avant de remblayer

Une tranchée refermée sans contrôle est une tranchée à rouvrir. Cette liste tient en dix minutes et couvre les points qui ne pardonnent pas.

• Profondeur relevée à la pige : 50 cm en terrain, 85 cm sous une voie carrossable.
• Conduit TPC rouge en enterré, IRL ou fourreau annelé en apparent.
• Câble rigide R2V tiré dans le conduit, et non des fils type H07V-U.
• Grillage avertisseur posé à 20 cm au moins au-dessus du conduit.
• Distance de 20 cm respectée au croisement avec un autre réseau.
• Colliers tous les 40 cm à l’horizontale et 80 cm à la verticale en apparent.
• Boîtes de dérivation étanches aux extrémités et tracé repéré avant remblai.

Les erreurs qui sortent au premier hiver

Ces erreurs ne se voient pas à la mise sous tension. Elles apparaissent à la première saison humide, quand l’eau a trouvé son chemin ou qu’un caillou a marqué le conduit.

• Fils isolés H07V-U enterrés dans le conduit : une canalisation enterrée reçoit un câble.
• Tranchée moins profonde que les 50 cm de référence, pour gagner une heure.
• Grillage avertisseur oublié : le coup de pelle suivant tombe directement sur la gaine.
• Colliers espacés au-delà de 40 cm ou 80 cm : le conduit travaille entre deux fixations.
• Jonction en façade dans une boîte non étanche : l’eau entre et reste sur les bornes.
• Câble laissé au passage d’un véhicule au motif qu’il est posé pour quelques jours.

Aucune de ces erreurs ne demande de matériel coûteux. Elles demandent la bonne profondeur, le conduit du bon usage et des extrémités fermées correctement.

Quand je passe la main

Une ligne extérieure qui part du tableau, traverse une cour et ressort en façade touche au tableau, à la mise à la terre et parfois aux réseaux du voisin. Ça se prépare avec un plan et des mesures, pas sur un après-midi.

Deux cas arrêtent l’intervention : un départ non identifiable au tableau, et un tracé dont les réseaux voisins ne sont pas connus. Dans les deux cas, mieux vaut relever avant de creuser que de reprendre après.

1 Faisceau de conducteurs multicolores Faisceau de conducteurs multicolores 2 Tube rigide blanc Tube rigide blanc

Des départs gainés et repérés

Des conducteurs qui ressortent en haut, des conduits suivis un à un : c’est cette lecture d’ensemble qui évite d’intervenir à l’aveugle.

1. 1 Faisceau de conducteurs multicolores
2. 2 Tube rigide blanc

Source : Sparx Elec

À l’inverse, une ligne courte sur un départ repéré se pose dans la continuité, sans attendre : le contrôle avant remblai et l’essai avant mise en service font partie du travail.

Pour le reste — section du câble, protection au tableau, appareillage en bout de ligne — je m’appuie sur le calculateur de section et sur le guide des prises extérieures de jardin.
