Mâchoires de sertissage : la compatibilité entre marques

Une sertisseuse électroportative se choisit sur son poids, sa force et son écosystème de batterie. La mâchoire, elle, se choisit sur un seul critère : son profil. TH, U, V, M, H, B ou RF-P selon les gammes, ce sigle gravé sur l’outil est le vrai verrou du système, bien avant la marque de la machine qui l’entraîne.

Cet article part de ce point précis, déjà signalé sans être creusé dans mon comparatif des sertisseuses électroportatives. L’objectif ici est de répondre à une seule question : qu’est-ce qui est réellement interchangeable entre marques, qu’est-ce qui ne l’est jamais, et où trouver l’information qui tranche, plutôt qu’une estimation à l’œil.

Le duel Virax contre Rothenberger évoquait déjà ce verrou des mâchoires sans le détailler système par système, une lacune que ce guide comble directement.

Une mâchoire n’est jamais universelle

Le malentendu le plus fréquent sur un chantier est de croire qu’une mâchoire marquée « 20 mm » convient à tout raccord de ce diamètre. C’est faux : le diamètre n’est que la moitié de l’information gravée sur l’outil. L’autre moitié, la lettre du profil, désigne la forme exacte de l’empreinte que la mâchoire va imprimer dans le raccord : largeur du sillon, profondeur, angle des faces de compression.

Cette empreinte n’est pas un choix de la sertisseuse. Elle est définie par le fabricant du système de raccords, celui qui a conçu la bague à sertir et validé, lors de ses propres essais, la déformation qui garantit l’étanchéité. La machine, quelle que soit sa marque, n’est qu’un entraînement mécanique ou hydraulique qui pousse la mâchoire. Le vrai contrat de compatibilité se joue entre le raccord et la mâchoire, jamais entre le raccord et la presse.

Les principaux profils, système par système

Les fabricants de raccords n’ont jamais harmonisé une nomenclature commune des profils. Chaque lettre a émergé d’un système particulier, puis a parfois été reprise par d’autres marques de raccords compatibles, sans qu’il existe une norme qui impose une seule lettre par usage.

Le profil V illustre bien ce mécanisme. La brochure officielle de Viega revendique explicitement l’origine du nom : « le terme renvoie à son inventeur, Viega ». Ce profil, combiné au dispositif SC-Contur qui rend un raccord non serti visiblement non étanche, reste la signature technique de cette marque de raccords sur le cuivre et l’inox.

Le profil M suit une logique proche du côté de Geberit, dont la documentation officielle associe cette lettre à sa gamme de raccords cuivre Mapress. Ce n’est pas pour autant une exclusivité totale : d’autres fabricants de raccords ont depuis proposé des références compatibles avec ce même profil M, à condition que la mâchoire employée corresponde au diamètre et à la génération exacts du système.

Le profil TH raconte une autre histoire, celle d’une lettre devenue quasi générique. Le catalogue Virax recense des dizaines de marques de raccords multicouche compatibles avec ce seul profil, de Comap à Wavin en passant par Frankische ou Zewotherm. C’est précisément cette généralisation qui rend le profil TH pratique en rénovation courante, et qui explique pourquoi il figure sur la quasi-totalité des kits d’entrée de gamme, du Virax Viper au Milwaukee M12 HPT.

“

Je vérifie systématiquement le profil gravé sur la mâchoire avant de sertir un raccord que je ne connais pas, même si le diamètre semble correspondre à l’œil. C’est une vérification de trente secondes qui évite une reprise de plusieurs heures.

Le tableau officiel, seule source fiable

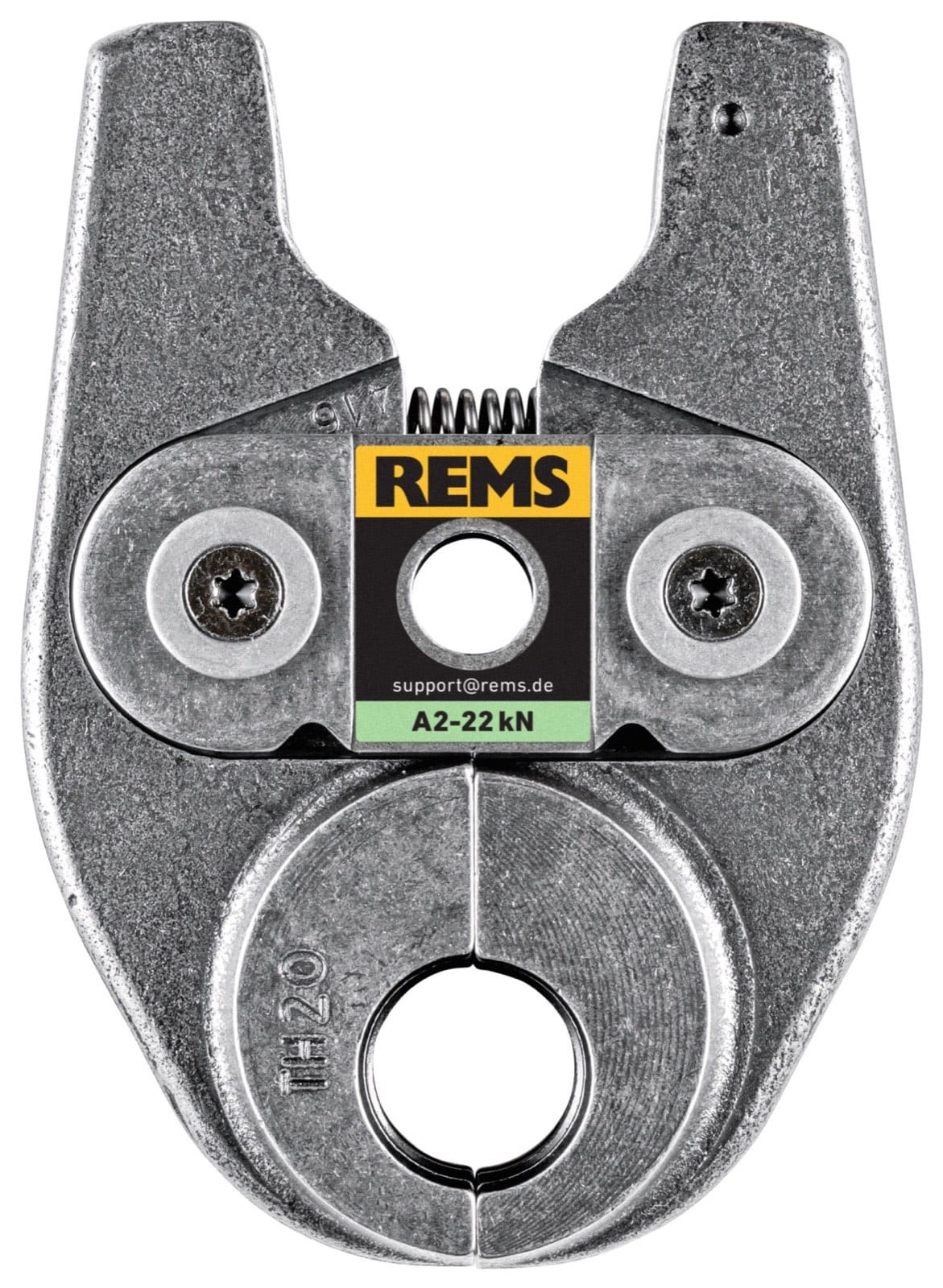

Aucune mâchoire ne se choisit à l’estimation. Le catalogue Virax publie, sur plusieurs dizaines de pages, un tableau exhaustif qui croise chaque marque de raccords du marché avec le profil et le diamètre exacts requis. REMS publie le même type de document pour ses propres pinces, avec un principe similaire : rechercher la marque du raccord et son diamètre pour déterminer la pince adaptée, plutôt que de partir de la machine.

Uponor formalise cette exigence de façon encore plus directe dans sa documentation technique multicouche. Le fabricant y écrit noir sur blanc que ses propres mâchoires sont conçues pour ses propres sertisseuses, et qu’en cas d’utilisation d’une autre marque de presse, l’installateur doit faire confirmer l’adéquation, la garantie et la sécurité au travail par le fabricant concerné. Ce n’est pas une clause de prudence générale : c’est une condition explicite posée par le fabricant du système, qui engage directement la responsabilité de qui l’ignore.

Milwaukee applique la même logique côté outillage, avec une matrice de compatibilité publiée officiellement pour ses presses M12 et M18 : elle liste, système par système, quelles mâchoires et quels jeux de bagues sont approuvés pour quelle famille de raccords. C’est ce type de document, et lui seul, qui doit trancher une compatibilité, jamais un forum ou une déduction visuelle entre deux photos de mâchoires qui se ressemblent.

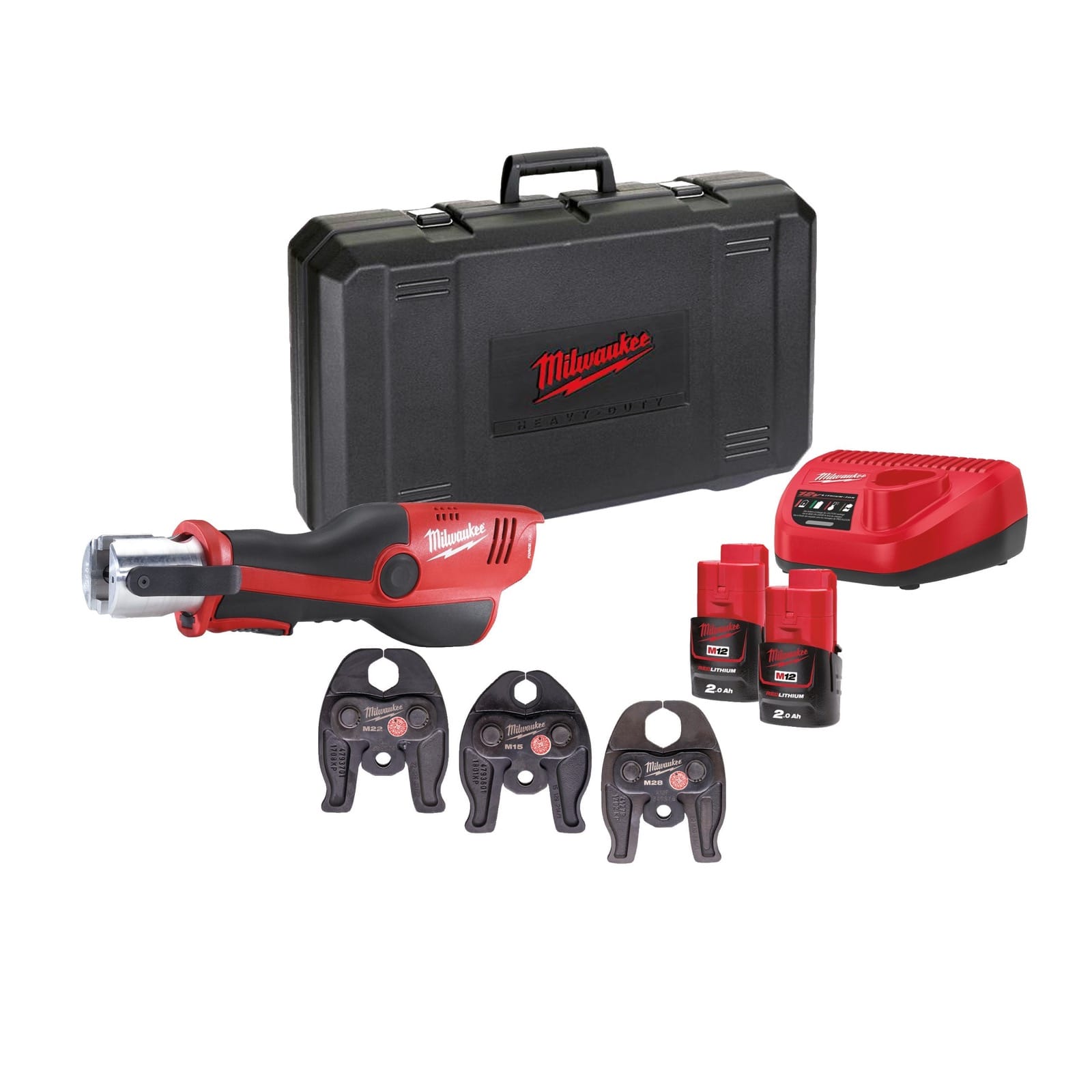

Un kit M-SET livré avec trois mâchoires profil M seulement : la machine ne sertit d'origine que ce que ce jeu couvre, pas l'ensemble des systèmes du marché.

Milwaukee Tool

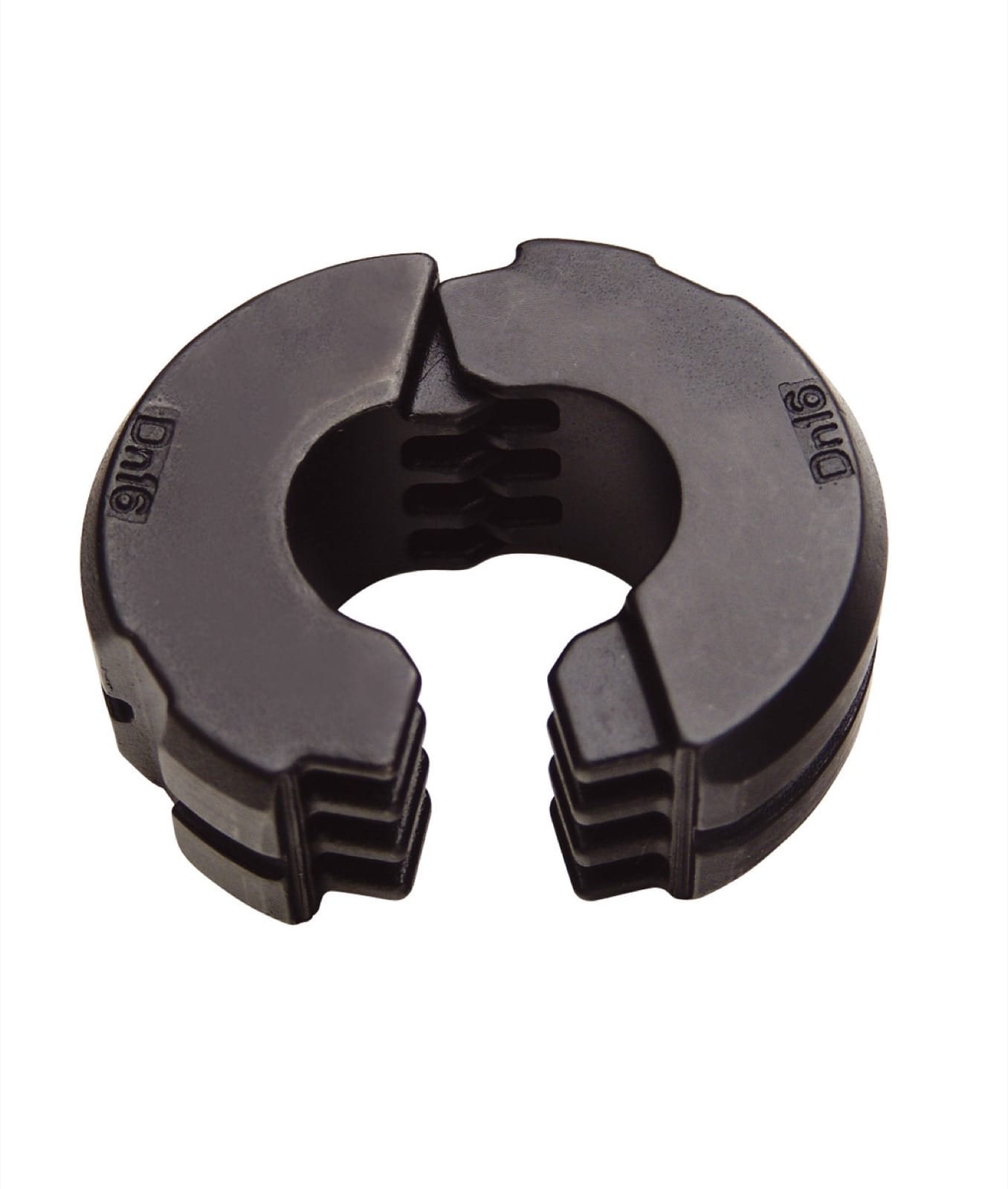

Un insert Virax marqué DN16 : la référence gravée renvoie directement au tableau de compatibilité du catalogue, pas à une estimation du diamètre du tube.

Virax

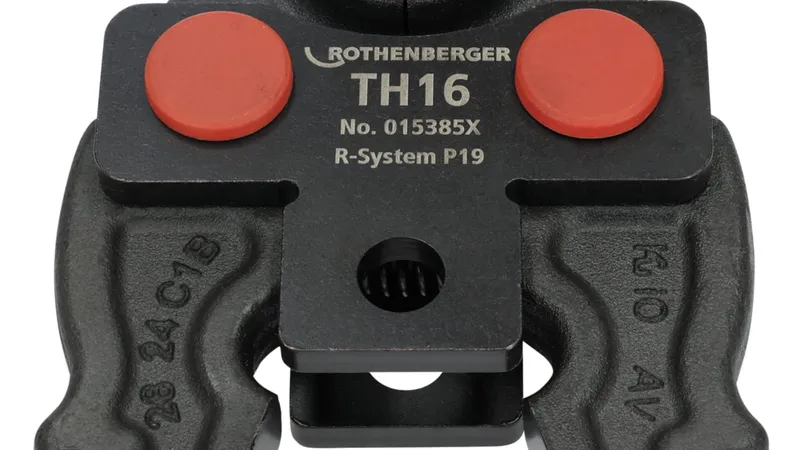

Une mâchoire Rothenberger TH16 : la référence R-System renvoie à un système de mâchoire propre à la marque, distinct du système du raccord posé.

ROTHENBERGER France

1 / 3

Ce qui est vraiment interchangeable, et ce qui ne l’est jamais

Trois niveaux de compatibilité coexistent, et les confondre est la source la plus fréquente d’erreur sur chantier.

• Le raccord multi-profils : certains fabricants conçoivent une même bague compatible avec plusieurs profils, typiquement TH, H et U sur un même raccord multicouche. C'est le seul cas où changer de mâchoire ne change rien à l'étanchéité finale.
• La mâchoire compatible entre presses d'une même alliance : une mâchoire physiquement montée sur une presse d'une autre marque, via un système d'entraînement partagé comme la pince-mère REMS ou certains adaptateurs constructeur validés, reste un montage mécanique, pas une garantie de profil.
• Le profil identique par hasard de nomenclature : deux fabricants qui utilisent la lettre TH n'ont pas nécessairement calibré leurs outils sur la même génération de raccord ni le même diamètre exact.

Ce principe reste identique côté sertissage électrique, un métier voisin traité dans mon guide sur le sertissage d’une cosse de câble : là aussi, le profil de la matrice doit correspondre au fabricant de la cosse, pas à la marque de la pince.

Cette logique de profil dédié dépasse le seul marché de la plomberie : le comparatif Klauke ou Cembre applique le même raisonnement sur les matrices électriques, un métier voisin mais distinct.

Pourquoi une erreur de profil ne se voit pas tout de suite

Un raccord serti avec le mauvais profil peut sembler correctement assemblé au premier regard. La déformation existe, le raccord tient mécaniquement, et rien ne fuit dans l’heure qui suit l’intervention. C’est précisément ce délai qui rend l’erreur dangereuse : une étanchéité incomplète se manifeste parfois plusieurs semaines plus tard, par une tache d’humidité derrière un doublage ou un compteur qui tourne sans raison apparente.

“

Sur les chantiers mixtes plomberie-électricité, l’erreur de profil que je vois le plus souvent vient d’un dépannage express : le bon jeu de mâchoires n’est pas dans le fourgon, et la tentation est de sertir avec le profil disponible en se disant que ça tiendra. C’est justement ce raisonnement qui coûte le plus cher ensuite.

Les installations d’eau potable à l’intérieur des bâtiments relèvent en France de la norme Obligation NF EN 806-2 , qui encadre la conception des installations neuves, des modifications et des réparations. Un raccord serti avec un profil non conforme au système peut tenir visuellement tout en sortant du cadre attendu par cette norme et par le fabricant, ce qui expose l’installateur en cas de sinistre ultérieur, bien au-delà du simple coût de reprise du raccord.

L’INRS rappelle, dans son dossier consacré aux machines portatives, que la réduction du risque commence dès la conception de l’outil et se poursuit par une utilisation strictement conforme à sa notice. Une sertisseuse électroportative entre pleinement dans ce périmètre : la notice du fabricant de la machine, comme celle du fabricant du raccord, fait partie intégrante de l’usage correct de l’outil, pas une lecture facultative réservée aux débutants.

Le cas des raccords multi-profils

Pour limiter ce risque, une partie du marché a développé des raccords multi-profils. Un même raccord multicouche peut ainsi accepter indifféremment une mâchoire TH, H ou U, ce qui réduit fortement la probabilité d’un mauvais montage si l’artisan dispose d’un jeu de mâchoires courant plutôt que d’un profil rare.

Cette flexibilité reste toutefois limitée à la conception du raccord lui-même. Elle ne s’étend jamais aux profils V, M ou B, propres à des systèmes cuivre ou inox distincts, qui n’acceptent pas de substitution multi-profils. Le choix d’un fournisseur de raccords multicouche multi-profils simplifie la vie d’un artisan qui intervient sur des chantiers variés, mais ne dispense jamais de vérifier le tableau du fabricant sur une intervention en cuivre ou en inox.

Ce qu’il faut vérifier avant chaque sertissage inhabituel

Ce protocole vaut aussi bien pour un artisan expérimenté que pour un apprenti qui construit sa première caisse à outils, comme je le détaille dans mon guide sur le CAP monteur en installations sanitaires. La rigueur sur le profil de mâchoire ne s’acquiert pas avec l’ancienneté seule : elle se vérifie à chaque système inhabituel, quel que soit le nombre d’années d’expérience.

Ce que la compatibilité ne remplace pas

Vérifier le bon profil ne dispense d’aucune autre étape du sertissage : ébavurage, calibrage du tube, insertion complète jusqu’à la butée, respect du nombre de cycles prescrit par le fabricant de la machine. Un profil parfaitement choisi mais un tube mal calibré produit le même résultat qu’un mauvais profil, une étanchéité qui ne tient pas dans la durée.

Ce niveau de rigueur s’applique en priorité aux réseaux qui alimentent une cuisine ou une salle de bain, là où une fuite sous évier reste souvent invisible plusieurs jours avant de se signaler par une odeur d’humidité ou une facture d’eau anormale.

Sur un chantier mixte qui croise un point électrique, par exemple un raccordement de chauffe-eau sous évier, la sertisseuse de tube n’a aucune compétence sur la partie électrique de l’appareil : ce sont deux vérifications distinctes, à ne jamais mélanger.

Pour qui découvre encore la logique de circulation de l’eau dans un logement avant d’investir dans ce type d’outillage, mon guide sur les bases de la plomberie domestique pose le décor nécessaire avant d’aller plus loin sur le sertissage lui-même. Ce comparatif entre Virax, Rothenberger et REMS descend ensuite dans le détail gamme par gamme, mâchoires comprises, pour qui doit encore choisir sa machine avant de se poser la question du profil.
