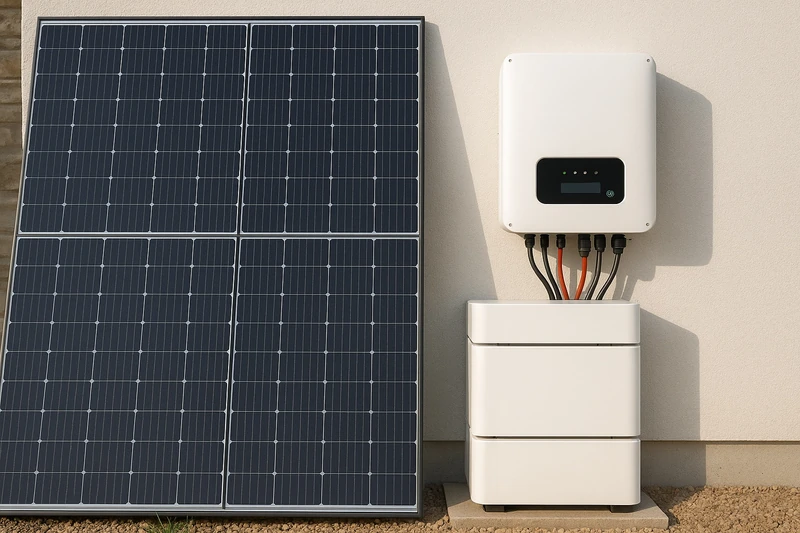

Onduleur hybride : rôle et choix

Un onduleur hybride réunit dans un seul appareil deux fonctions qui occupaient autrefois deux boîtiers : la conversion du courant continu des panneaux en alternatif, et la charge d’une batterie de stockage. C’est la définition que SMA donne pour ses gammes.

La différence avec un onduleur string ou un micro-onduleur ne se joue donc pas sur la conversion : elle se joue sur la batterie et sur la commutation des sources. Un convertisseur seul produit de l’alternatif ; un hybride arbitre aussi.

Concrètement, il décide à chaque instant entre trois destinations : le réseau, la maison et la batterie, selon la consommation et l’état de charge du stockage.

Quand un devis avec un hybride arrive sur la table, je regarde dans l’ordre le type de réseau, la puissance, le niveau de secours annoncé, puis les démarches qu’il impose.

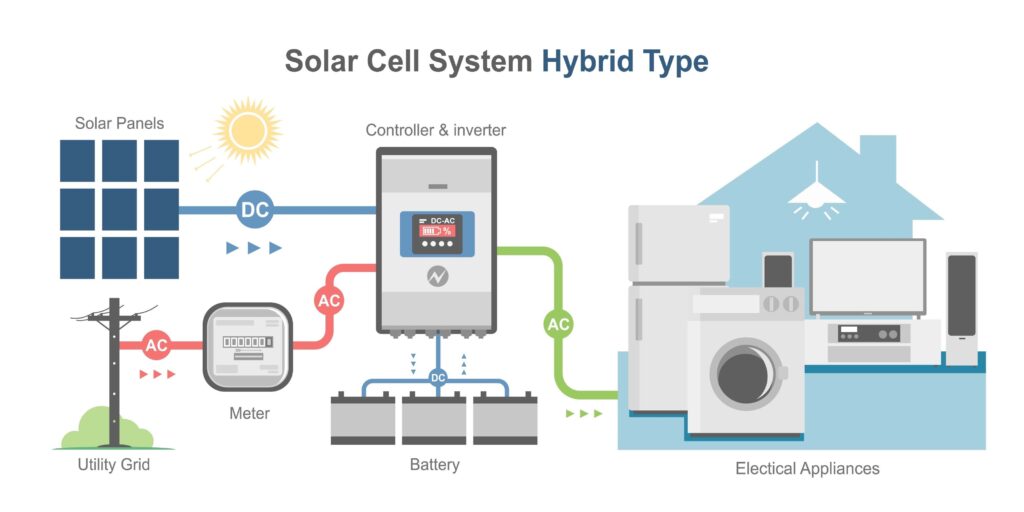

Ce qu’un onduleur hybride fait dans une installation

Un onduleur hybride n’est pas un onduleur photovoltaïque auquel on aurait ajouté une prise batterie. C’est un assemblage de trois blocs que la documentation technique décrit séparément : le chargeur solaire, l’inverseur de sources qui choisit entre batterie et réseau, et le convertisseur DC/AC qui fabrique le courant du logement.

La logique de répartition est simple : l’énergie produite part vers le réseau de distribution ou vers le stockage selon la consommation et l’état de charge de la batterie. Le stockage n’intervient que sur le surplus de production, jamais sur ce qui vient d’être consommé.

SMA résume l’intérêt du boîtier unique en quatre points : moins de composants, une installation plus rapide, un encombrement réduit et une réduction de coûts possible. Ce sont des arguments constructeur — utiles, mais ils ne remplacent pas la lecture d’un devis ligne par ligne.

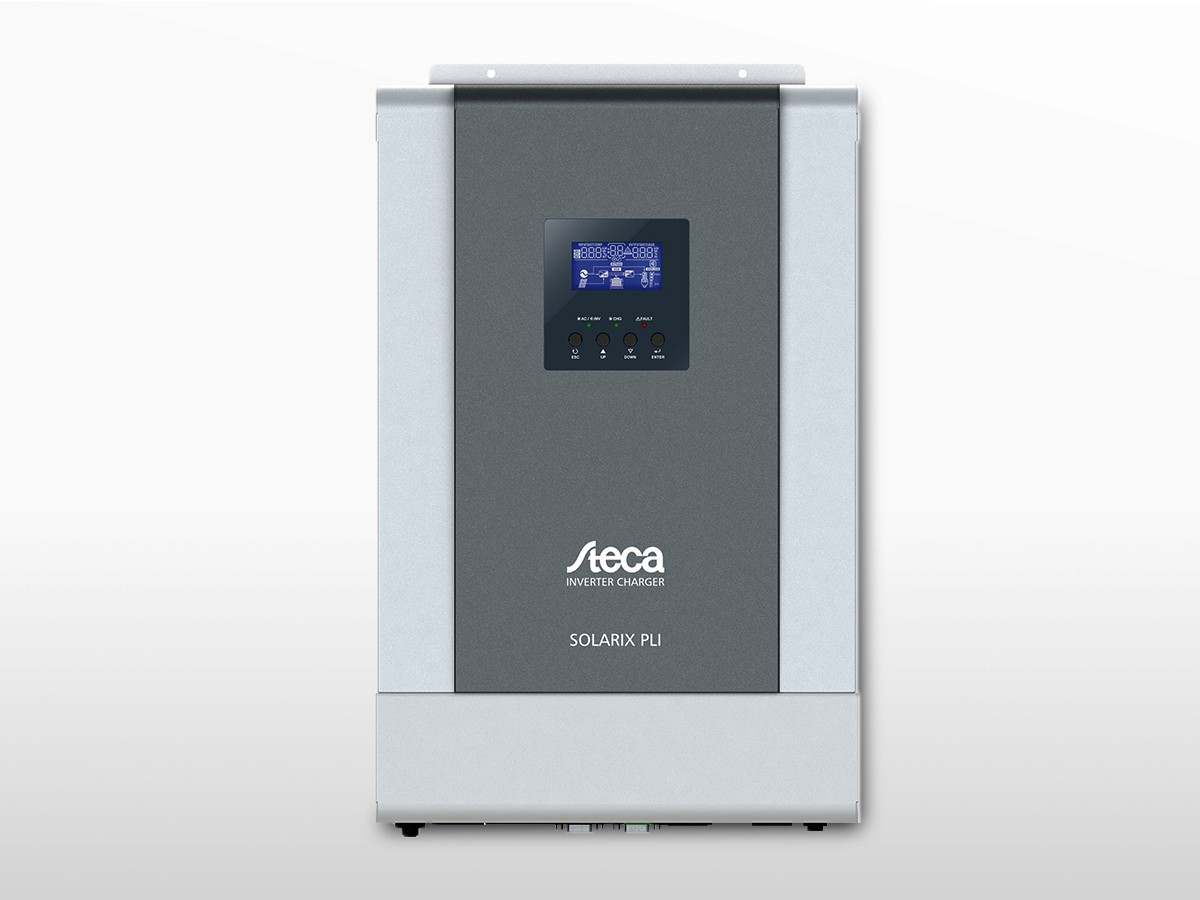

1 Écran LCD Écran LCD 2 Logo Steca Logo Steca 3 Bornier de raccordement Bornier de raccordement

Onduleur-chargeur Steca Solarix PLI

Un onduleur-chargeur se reconnaît à sa face avant : de quoi identifier un matériel annoncé sans photo.

1. 1 Écran LCD
2. 2 Logo Steca
3. 3 Bornier de raccordement

Source : solaris-store.com

Un point de vigilance dès l’ouverture : sans batterie raccordée, la fonction chargeur reste inutilisée. L’appareil se comporte alors comme un onduleur photovoltaïque classique, et le secours disparaît avec le stockage.

Hybride, string, micro-onduleur : où passe la différence

Un onduleur string, aussi appelé centralisé, convertit le courant continu de toute une chaîne de modules en un seul point de l’installation. Un micro-onduleur fait le même travail module par module, au plus près des panneaux. Dans les deux cas, la sortie est de l’alternatif.

La différence avec un hybride est structurelle : ces deux familles ne portent pas la fonction chargeur de batterie dans le même boîtier. Un hybride, lui, gère le stockage et la bascule entre sources sans ajouter un second appareil de conversion.

Ce qui change n’est donc pas la qualité de la conversion, mais la gestion de l’énergie dans le temps. Une installation sans batterie ne peut pas restituer le soir l’excédent produit à midi : c’est ce manque que comble le couplage batterie.

Pour situer les enjeux de valorisation — autoconsommation, surplus, raccordement — le guide sur les panneaux solaires rentables détaille le calcul. Il éclaire la décision d’ajouter ou non un stockage.

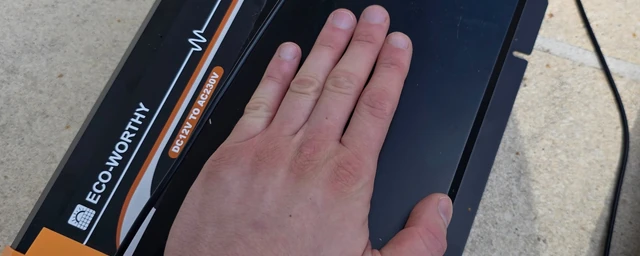

Les appareils hors réseau ont leurs propres règles de dimensionnement, notamment côté batterie : je les ai chiffrées sur l’onduleur pur sinus ECO-WORTHY, pensé pour un site isolé plutôt qu’une maison raccordée.

MPPT : la partie qui régule la production

Le MPPT est le régulateur intégré au chargeur solaire, l’un des trois blocs de l’hybride. Sa fonction : réguler la puissance produite par les panneaux avant de l’envoyer vers la batterie ou vers la conversion.

C’est le point de contact entre le champ photovoltaïque et le reste du système. La qualité de cet appariement se lit sur la fiche technique du modèle : tension d’entrée acceptée, courant, architecture des entrées DC. Ces valeurs se comparent au schéma réel de la toiture.

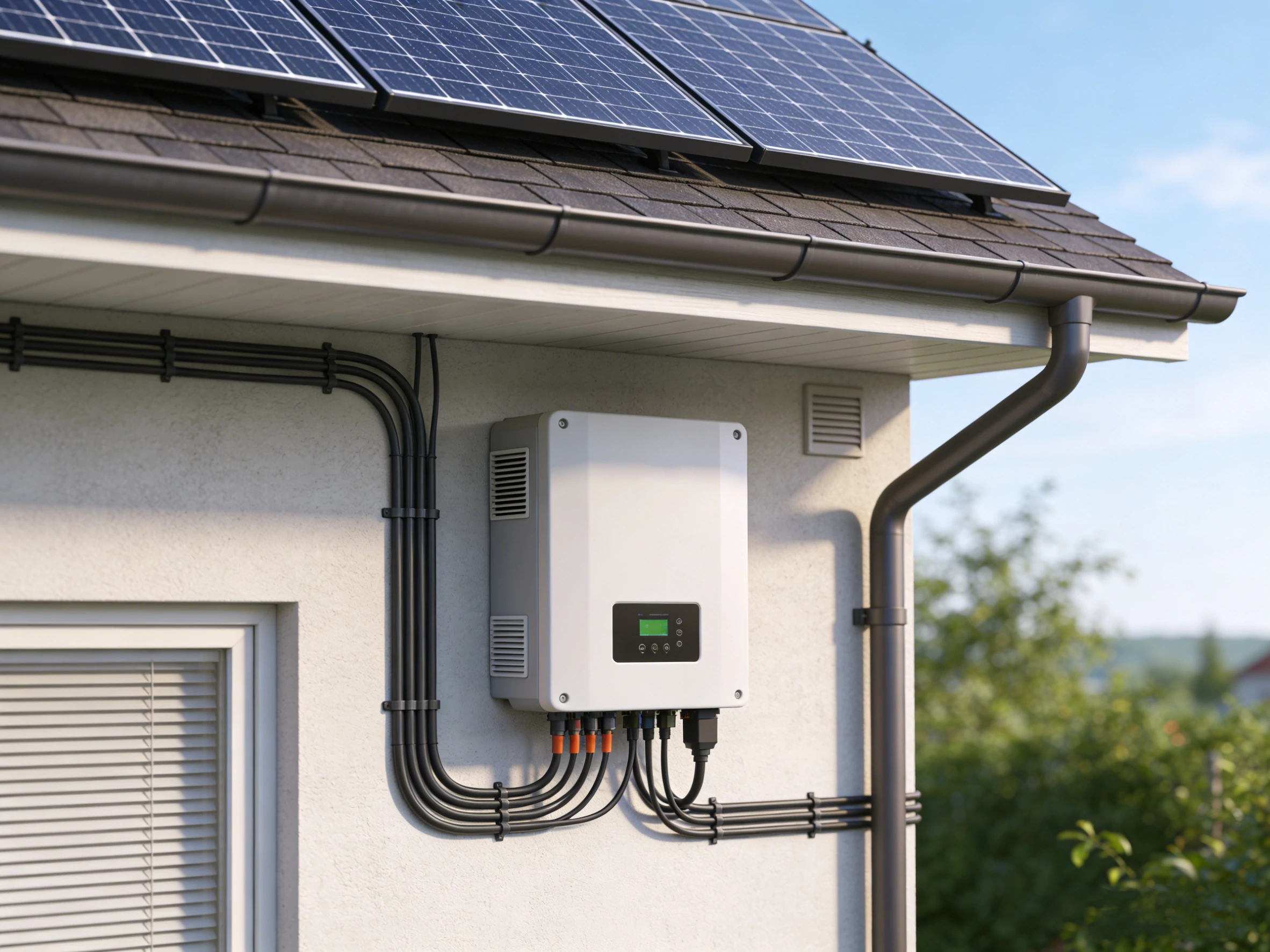

1 Modules photovoltaïques en toiture Modules photovoltaïques en toiture 2 Boîtier de l’onduleur sur le mur Boîtier de l’onduleur sur le mur

Champ photovoltaïque et boîtier installés

C’est ce couple que le MPPT doit apparier : la production d’un côté, la conversion de l’autre.

1. 1 Modules photovoltaïques en toiture
2. 2 Boîtier de l’onduleur sur le mur

Source : aforenergy.com

Sur un devis, c’est le genre de détail qui ne se rattrape pas après la pose : un champ mal apparié produit en dessous de son potentiel, sans message d’erreur ni panne franche.

Le couplage batterie, du courant continu à la prise

Le couplage batterie est le cœur du sujet. L’excédent solaire est stocké en courant continu dans la batterie, et n’est converti en alternatif qu’au moment de l’usage. SMA présente ce montage comme un moyen de limiter les pertes de conversion — un argument constructeur, mais dont le principe se lit dans le schéma.

La répartition reste la même dans tous les modes raccordés : la batterie se charge sur le surplus de production. C’est ce qui donne au taux d’autoconsommation une importance supérieure à la capacité brute installée.

Le stockage domestique ne se résume pas à l’hybride : d’autres architectures existent, avec leur électronique et leur prix propres. J’ai un dossier dédié au Powerwall 3 et un exemple de batterie de stockage pour ce volet.

Une batterie ajoutée n’est pas un accessoire qu’on branche « en plus » : elle entre dans le schéma de protection et dans les démarches de déclaration. J’y reviens plus bas, parce que c’est là que les plannings se décalent.

Les quatre modes : on grid, off grid, hybride, backup

La documentation de l’onduleur hybride distingue quatre modes : on grid (raccordé au réseau), off grid (hors réseau), hybride (les deux en même temps) et backup (alimentation sécurisée en cas de coupure).

Le mode backup est le plus important à comprendre : il bascule d’un fonctionnement réseau à un fonctionnement hors réseau au moment de la coupure. C’est cette bascule qui sépare « les panneaux produisent » de « la maison reste alimentée ».

Un hybride n’est donc pas un matériel de secours par nature. Il le devient avec une batterie raccordée et, selon le niveau visé, un dispositif de commutation. Ce peut être un petit circuit sensible comme celui de l’alarme et de la box, ou l’ensemble du logement.

Le secours : du circuit protégé au foyer entier

Chez Fronius, le niveau de base s’appelle PV Point. Il est intégré de série aux onduleurs GEN24 et GEN24 Plus et alimente jusqu’à 3 kW de charges monophasées, via une prise sécurisée ou un petit circuit protégé. L’activation est automatique en cas de panne.

Le niveau Full Backup vise tout autre chose : le foyer entier, cuisinière électrique ou pompe à chaleur comprises, alimenté par le photovoltaïque et la batterie. Il exige une batterie de stockage et un dispositif de commutation qui déconnecte le logement du réseau avant de le réalimenter.

La commutation peut être automatique ou manuelle selon le matériel retenu — Fronius cite le Backup Switch et le Backup Controller. SMA décrit de son côté une fonction de courant de secours qui alimente tout le foyer automatiquement en électricité solaire pendant une panne du réseau public.

Un détail change la donne en coupure prolongée : la batterie peut continuer à se charger au solaire tout en alimentant la maison. Fronius appelle ce principe le multi-flux, et c’est lui qui évite de vider le stockage en une soirée.

Déclarer et sécuriser : Enedis, Consuel, Linky

Une installation en autoconsommation totale se déclare obligatoirement, même sans injection et quel que soit le niveau de puissance. Le dépôt se fait via le portail Enedis-Connect, avec acceptation de la CACSI, l’engagement de non-injection Obligation CACSI Enedis .

En cas d’ajout de batterie, un certificat Consuel est exigé pour cette déclaration. Une dispense existe pour les équipements « plug and play » conformes à la NF EN 50549-1-4 Obligation NF EN 50549-1-4 .

Troisième point : si le compteur est d’ancienne génération, son remplacement par un Linky communicant est obligatoire pour la mise en service. Le compteur Linky se configure ensuite à distance pour le suivi de la production.

1 Marquage « Linky » Marquage « Linky » 2 Écran d’affichage Écran d’affichage

Compteur Linky communicant

Au remplacement d’un compteur d’ancienne génération, c’est un modèle communicant de ce type qui est posé.

1. 1 Marquage « Linky »
2. 2 Écran d’affichage

Ces démarches concernent l’installation solaire dans son ensemble : le choix de l’onduleur ne les supprime pas. Pour le détail du dossier côté gestionnaire de réseau, voir la page Enedis pour les particuliers.

Choisir : monophasé, triphasé, puissance

Le premier tri se fait sur le réseau. Une petite habitation ou des usages peu consommateurs se traitent en monophasé ; une maison plus grande ou des usages professionnels passent en triphasé. C’est la règle de choix que SMA donne pour ses deux gammes hybrides.

Au-delà du chiffre, la question utile se pose en usages : qu’est-ce qui peut réellement tourner pendant que la production arrive ? Un chauffe-eau, une recharge de véhicule ou un lave-linge décalé ne pèsent pas comme un simple talon de veille.

La puissance ne se choisit pas seule : elle se lit avec le taux d’autoconsommation visé, le profil des occupants et les contraintes du logement. La catégorie solaire et stockage regroupe les dossiers du même thème pour élargir la comparaison.

Ce que je demande sur un devis d’hybride

• La liste des circuits secourus, écrite noir sur blanc : une prise et un tableau entier ne se dimensionnent pas pareil.
• La capacité utile de la batterie, sa garantie et l’emplacement prévu dans le local.
• La compatibilité entre l’onduleur retenu et la batterie, vérifiée sur les deux fiches techniques.
• Les démarches comprises ou non : déclaration Enedis, certificat Consuel, remplacement du compteur.
• Le prix du matériel, du raccordement et des protections, séparés sur la ligne de devis.

Sur le prix, rien ne sert de chercher une grille publique : SMA et Fronius présentent leurs gammes sans tarif affiché sur leurs pages produit. Le budget se construit donc sur devis, en séparant le matériel, la pose et les démarches.

Sécurité : ce qui reste un travail d’habilité

Côté panneaux, le courant continu reste dangereux même quand le réseau est coupé. Avant toute intervention, l’installation doit être découplée du réseau, et les opérations confiées à des opérateurs compétents et habilités, formés aux spécificités du photovoltaïque : courant continu, connecteurs, risque d’arc.

En secours complet, le dispositif de commutation déconnecte l’installation du réseau avant de réalimenter le logement. Ce montage ne s’improvise pas, et la vérification d’absence de tension reste la première étape de toute intervention.

Pour les professionnels, l’INRS et l’Assurance maladie proposent un outil d’évaluation des risques dédié à la filière photovoltaïque, construit sur le DUERP et un plan d’actions. À mobiliser dès qu’une pose ou une maintenance est planifiée sur le champ ou le boîtier.

Un dernier repère de contexte : la France comptait 33 GW de photovoltaïque installés, avec un objectif de doublement à l’échéance 2035, selon l’INRS. Le stockage domestique s’inscrit dans cette dynamique, sans dispenser d’un dimensionnement sérieux.

En clair : l’onduleur hybride est un choix de batterie autant qu’un choix de conversion. Si le projet s’arrête à produire et consommer, un onduleur string fait le travail ; dès qu’il faut stocker et sécuriser, l’hybride devient la pièce centrale — avec un niveau de secours à trancher et des démarches à intégrer au planning.
