Micro-onduleur ou onduleur centralisé : comparatif

Choisir entre des micro-onduleurs fixés sous chaque panneau et un onduleur centralisé (aussi appelé onduleur de chaîne ou string) constitue le premier arbitrage technique lors de la conception d’une installation solaire photovoltaïque en toiture.

Cette décision conditionne directement le rendement énergétique global, le coût initial du matériel, la sécurité électrique contre l’incendie et la facilité de maintenance sur trente ans.

Certains installateurs ne jurent que par les micro-onduleurs pour leur flexibilité et leur garantie constructeur de 25 ans, tandis que d’autres préconisent l’onduleur centralisé pour son coût au watt-crête plus agressif et sa facilité d’accès en cas de panne.

En tant qu’électricien intervenant sur des chantiers photovoltaïques résidentiels, je détaille ici les différences physiques réelles, les architectures de câblage et les critères objectifs pour trancher selon votre toiture.

Deux architectures électriques fondamentalement opposées

Un panneau photovoltaïque produit une tension continue variable, généralement comprise entre 30 volts et 45 volts, avec une intensité de 10 à 14 ampères. Vos appareils électroménagers et le réseau de distribution Enedis utilisent quant à eux un courant alternatif sinusoïdal à 230 volts et 50 hertz.

Le rôle de l’onduleur est de réaliser cette conversion continue-alternatif tout en traquant en permanence le point de puissance maximale (MPPT, Maximum Power Point Tracking).

1. L’onduleur centralisé de chaîne (string inverter)

Dans cette architecture historique, les panneaux sont reliés en série les uns après les autres pour former une « chaîne » (ou string). Les tensions unitaires s’additionnent :

• Si vous raccordez 10 panneaux de 40 volts en série, la ligne descendante véhicule une tension continue de 400 volts.
• Sur une toiture de 6 kWc à 9 kWc avec 16 à 20 panneaux répartis sur deux chaînes, la tension continue peut grimper entre 600 volts et 800 volts DC.
• Les deux câbles solaires (+ et -) descendent de la toiture jusqu’à un local technique (garage ou buanderie) où sont installés un coffret de protection DC (avec sectionneur et parafoudre) et l’onduleur centralisé.
• L’onduleur centralisé gère un ou deux régulateurs MPPT pour l’ensemble du champ de capteurs.

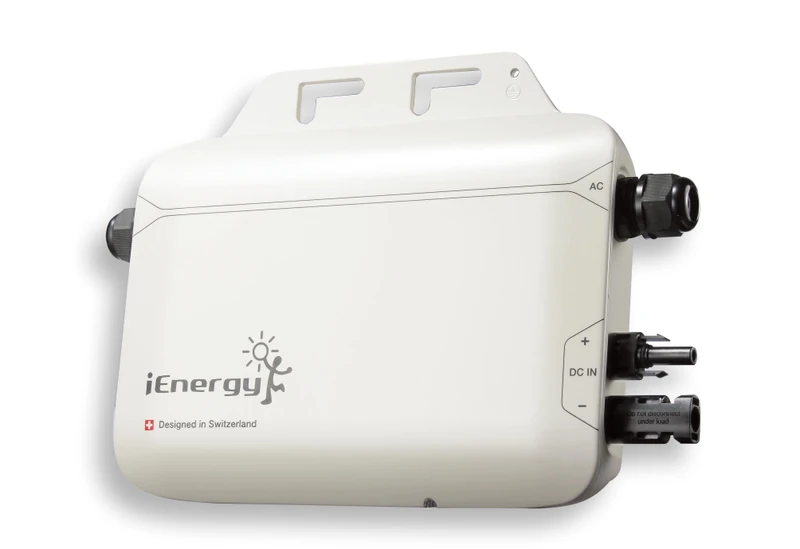

2. Les micro-onduleurs décentralisés

Dans une architecture à micro-onduleurs (comme ceux de la gamme Enphase IQ8 ou APsystems DS3), chaque panneau ou couple de panneaux possède son propre petit boîtier électronique étanche fixé sous le châssis en toiture :

• La conversion continue vers alternatif s’opère immédiatement sous le panneau.
• Le câble qui chemine sur la charpente et descend vers le tableau général est un câble électrique alternatif conventionnel en 230 volts AC.
• Chaque module dispose de son propre suivi MPPT totalement indépendant. Si un panneau produit 380 W et son voisin 290 W, chacun injecte sa puissance maximale sans jamais brider les autres.

Gestion des ombrages et toitures complexes : l’avantage décisif du micro-onduleur

Le comportement face à l’ombre constitue la différence la plus spectaculaire sur le plan du productible annuel en kilowattheures.

L’argument de « l’effet guirlande de Noël » sur les chaînes de panneaux doit cependant être nuancé : les panneaux photovoltaïques modernes intègrent des diodes by-pass (généralement 3 diodes par module) qui court-circuitent les sous-parties de cellules ombragées.

Toutefois, le déclenchement des diodes by-pass modifie la courbe tension-courant de la chaîne et force l’algorithme MPPT de l’onduleur centralisé à chercher un nouveau point de fonctionnement, ce qui engendre des pertes de transition notables que les micro-onduleurs évitent totalement.

1 Surface vitrée quadrillée du panneau solaire central Surface vitrée quadrillée du panneau solaire central 2 Châssis et micro-onduleur Châssis et micro-onduleur

Disposition des capteurs photovoltaïques et convertisseurs en toiture

Chaque panneau équipé d’un micro-onduleur fonctionne en totale autonomie sans subir l’ombrage des capteurs adjacents.

1. 1 Surface vitrée quadrillée du panneau solaire central
2. 2 Châssis et micro-onduleur

Comme le montre cette installation en toiture, l’intégration sous panneau protège le micro-onduleur des rayons ultraviolets directs et de la pluie battante. Cependant, le boîtier reste exposé aux écarts de température extrêmes de la sous-face des modules en plein été, où l’air ambiant peut atteindre 60 °C à 70 °C.

C’est pourquoi la qualité des composants semi-conducteurs et la dissipation thermique de la carcasse en aluminium moulé sont cruciales.

Sécurité électrique et risque d’incendie : courant continu vs courant alternatif

La sécurité des biens et des personnes est un domaine où les deux technologies présentent des profils de risque radicalement différents. L’INRS rappelle régulièrement que le photovoltaïque présente des risques spécifiques liés à la présence permanente de tension dès que les cellules reçoivent de la lumière.

Le risque d’arc électrique en courant continu (DC Arc Fault)

Le courant continu présente une propriété physique redoutable : il ne passe jamais par zéro.

• Sur un réseau en courant alternatif à 50 Hz, la tension franchit la valeur zéro 100 fois par seconde, ce qui permet à un arc électrique accidentel de s’éteindre spontanément très facilement.
• En revanche, sous une tension continue de 400 V ou 600 V DC, un connecteur mal enfiché (type MC4 défectueux), un câble pincé sous un rail ou rongé par un rongeur amorce un arc électrique continu à plus de 3 000 °C qui ne s’éteint jamais de lui-même. Cet arc agit comme un véritable chalumeau et constitue la cause numéro un des départs de feu sous toiture photovoltaïque.

Pour contrer ce phénomène sur les onduleurs centralisés, la réglementation et les fabricants imposent désormais des systèmes de détection d’arc (AFCI, Arc Fault Circuit Interrupter) capables de couper la charge en quelques millisecondes.

La sécurité intrinsèque du micro-onduleur

Avec des micro-onduleurs :

• La tension continue maximale est limitée à la tension à vide d’un seul panneau, soit environ 40 V à 50 V DC, ce qui reste en dessous du seuil de la Très Basse Tension de Sécurité (TBTS de 120 V DC en milieu sec). À ce niveau de tension, la formation d’un arc électrique auto-entretenu est physiquement impossible.
• Le câble qui chemine dans les combles est un câble standard en 230 V AC. En cas de court-circuit ou de défaut d’isolement, le disjoncteur divisionnaire et l’interrupteur différentiel 30 mA du tableau déclenchent instantanément.
• De plus, les micro-onduleurs intègrent une fonction d’arrêt d’urgence (Rapid Shutdown) conforme aux exigences de sécurité des sapeurs-pompiers : dès que le disjoncteur général du logement est coupé, les micro-onduleurs cessent d’injecter en moins de 100 millisecondes, éliminant tout danger pour les intervenants sur le toit.

En cas d’incident ou de doute après un orage, consultez mes préconisations sur la conduite à tenir en cas de choc électrique et faites inspecter vos liaisons via un diagnostic électrique des défauts courants.

Maintenance et durée de vie : toiture inaccessible vs atelier au sol

L’argument de la longévité et de la réparabilité est souvent le champ de bataille privilégié entre partisans des deux systèmes.

1. La durée de vie des équipements

• Micro-onduleurs : les leaders du marché (notamment Enphase) conçoivent leurs boîtiers avec des composants électroniques robustes scellés dans de la résine étanche (indice de protection IP67). L’absence de condensateurs chimiques électrolytiques liquides (remplacés par des condensateurs céramiques ou film) permet d’afficher des taux de défaillance inférieurs à 0,05 % par an et des garanties commerciales de 25 ans.
• Onduleurs centralisés : un onduleur string concentre une forte puissance dans un volume compact (souvent 3 000 W à 6 000 W). Il chauffe davantage et intègre des ventilateurs de refroidissement mécaniques et des condensateurs électrolytiques soumis à un vieillissement thermique inéluctable. La durée de vie moyenne constatée se situe entre 10 et 14 ans, avec des garanties d’origine souvent limitées à 5 ou 10 ans (extensions payantes possibles jusqu’à 15 ou 20 ans).

1 Interrupteur différentiel Interrupteur différentiel 2 Disjoncteur de ligne Disjoncteur de ligne

Protection différentielle et distribution AC du générateur solaire

Le coffret AC regroupe le disjoncteur de branchement solaire, le parafoudre et la protection différentielle 30 mA.

1. 1 Interrupteur différentiel
2. 2 Disjoncteur de ligne

Pour assurer une isolation irréprochable des courants résiduels en présence de convertisseurs à découpage haute fréquence, l’emploi d’un différentiel de type B ou type F est fortement préconisé sur le départ photovoltaïque.

2. Le casse-tête de l’intervention de dépannage

C’est ici que l’onduleur centralisé reprend un avantage logistique indéniable :

• Si l’onduleur centralisé tombe en panne au bout de 11 ans : il est fixé à hauteur d’homme sur le mur de votre garage. L’électricien coupe les disjoncteurs, débranche les fiches rapides, décroche l’appareil défectueux et accroche le nouvel onduleur en moins d’une heure d’intervention, sans aucun matériel d’accès en hauteur.
• Si un micro-onduleur lâche au bout de 16 ans : bien que la pièce de rechange soit couverte par la garantie constructeur, il faut monter sur la toiture, installer une ligne de vie et des échelles de toit, démonter les pinces de fixation, soulever le panneau photovoltaïque concerné pour accéder au boîtier et le remplacer. Le coût de la main-d’œuvre et de la sécurisation du chantier peut largement dépasser le prix de la pièce fournie sous garantie.

Compatibilité avec les batteries et évolution future

Si vous envisagez de stocker votre surplus de production pour l’utiliser en soirée, le choix de l’onduleur influence considérablement l’architecture de la batterie.

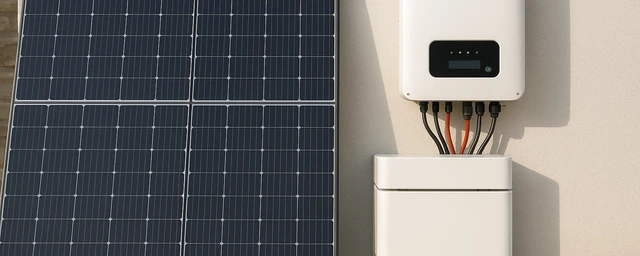

1 Boîtier de l’onduleur fixé en façade Boîtier de l’onduleur fixé en façade 2 Câbles gainés descendant du toit Câbles gainés descendant du toit

Onduleur mural et câblage

L’onduleur centralisé regroupe la conversion en un point unique, accessible au sol pour la maintenance.

1. 1 Boîtier de l’onduleur fixé en façade
2. 2 Câbles gainés descendant du toit

Le couplage DC de l’onduleur hybride centralisé

Un onduleur hybride moderne dispose d’une entrée batterie directement connectée au bus courant continu interne :

• L’énergie issue des panneaux solaires est injectée dans la batterie sans conversion intermédiaire en courant alternatif.
• Le rendement de charge est excellent (souvent supérieur à 95 %).
• De plus, de nombreux onduleurs hybrides intègrent une sortie de secours secourue (EPS ou Full Backup) capable d’alimenter les circuits critiques de la maison en cas de panne générale du réseau Enedis.

Le couplage AC des micro-onduleurs

Avec des micro-onduleurs, l’énergie arrive obligatoirement sous forme de courant alternatif 230 V au tableau :

• Pour charger une batterie, il faut obligatoirement une batterie à couplage AC (comme l’Enphase IQ Battery ou la Tesla Powerwall), qui intègre son propre chargeur/onduleur bidirectionnel.
• L’électricité subit une double conversion : DC (panneau) → AC (toiture) → DC (stockage batterie) → AC (restitution réseau). Chaque conversion engendre une perte de 3 % à 5 %, ramenant le rendement de cycle global autour de 88 % à 90 %.

Comparatif économique : coût initial, Wc et retour sur investissement

Pour évaluer la rentabilité réelle, comparons le budget moyen constaté sur un chantier résidentiel standard de 3 kWc (8 panneaux de 425 Wc) :

Ce surcoût initial de 300 € à 500 € sur une installation de 3 kWc est rapidement compensé par les micro-onduleurs si votre toiture subit des ombrages partiels ou si vous valorisez la tranquillité d’une garantie de 25 ans sans devoir racheter un onduleur centralisé à mi-parcours.

Sur une toiture parfaitement orientée plein Sud sans le moindre obstacle, l’onduleur centralisé conserve un léger avantage en coût au kilowattheure produit. Pour approfondir le calcul global d’amortissement, consultez mon analyse pour savoir si les panneaux solaires sont rentables et optimisez votre stratégie d’autoconsommation solaire.

Plage de tension MPPT et démarrage à basse tension : les gains invisibles

Au-delà de la puissance de crête affichée sur les devis, la tension de démarrage (start-up voltage) et la plage de traquage MPPT constituent deux critères déterminants trop souvent ignorés par les futurs producteurs d’électricité solaire.

Sur un onduleur centralisé de chaîne, la mise en marche du convertisseur exige d’atteindre une tension minimale sur la ligne continue, souvent comprise entre 100 V et 150 V DC (voire 200 V sur les appareils de forte puissance).

• Au petit matin, lorsque le ciel est encore brumeux ou que le soleil émerge à peine, les panneaux génèrent déjà quelques dizaines de volts, mais l’onduleur centralisé reste en sommeil complet, relais ouverts.
• Il faut attendre que l’ensoleillement global soit suffisant pour dépasser le seuil de bascule.
• En fin de journée, l’onduleur de chaîne coupe également beaucoup plus tôt dès que la tension descend sous la limite basse de sa plage utile.

À l’inverse, un micro-onduleur moderne (tel que l’Enphase IQ8 Series) possède une plage de fonctionnement extrêmement large démarrant dès 16 V à 22 V DC, avec une tension d’entrée maximale de 65 V DC.

• Dès les premières lueurs de l’aube, chaque micro-onduleur commence à injecter de l’énergie sur le réseau domestique, même si la puissance unitaire ne dépasse pas 15 W ou 30 W.
• Cette sensibilité permet de grappiller entre 30 minutes et 45 minutes de production quotidienne supplémentaire, réparties entre le matin et le soir.
• Sur une année complète, cette réactivité à basse luminosité compense en grande partie les légères pertes théoriques d’efficacité de pointe et garantit une meilleure couverture du talon de consommation de base du logement (réfrigérateur, box internet, veille des appareils).

Le dimensionnement du ratio DC/AC et le phénomène d’écrêtage (clipping)

Une interrogation revient en permanence chez les clients lorsqu’ils découvrent leur fiche technique : « Pourquoi l’installateur me propose-t-il des micro-onduleurs de 380 VA ou 475 VA alors que mes panneaux font 430 Wc ou 500 Wc ? Est-ce que je perds de la puissance ? »

Ce choix d’ingénierie s’appelle le ratio de surdimensionnement DC/AC (ou ratio de puissance crête module sur puissance nominale onduleur), généralement calibré entre 1,15 et 1,30.

Pourquoi surdimensionner la puissance des panneaux ?

Un panneau de 430 Wc n’atteint sa puissance théorique que dans les conditions de laboratoire dites STC (Standard Test Conditions : irradiation de 1 000 W/m², température de cellule de 25 °C et masse d’air AM 1,5).

• Sur un toit en France métropolitaine, lorsque le rayonnement atteint 1 000 W/m² en plein été, la cellule de silicium chauffe rapidement pour monter entre 55 °C et 65 °C.
• En raison du coefficient de température négatif du silicium (environ -0,35 % par degré Celsius au-delà de 25 °C), la puissance réelle délivrée à midi tourne plutôt autour de 350 W à 370 W réels.
• Si vous installiez un onduleur dimensionné exactement à 430 VA, il fonctionnerait 95 % de l’année à seulement un tiers ou la moitié de sa capacité nominale, dans une zone de rendement électrique médiocre.

L’impact réel de l’écrêtage sur la production annuelle

Lorsque les conditions sont parfaites (ciel très clair, température extérieure fraîche au printemps avec fort rayonnement), la production du panneau peut momentanément dépasser la puissance maximale continue de l’onduleur (par exemple 380 W pour un micro-onduleur Enphase IQ8+).

L’appareil va alors « écrêter » la courbe de production en plafonnant sa sortie à 380 VA.

Les calculs de modélisation solaire démontrent que cette perte par écrêtage représente moins de 0,8 % à 1,5 % de l’énergie annuelle totale produite.

En contrepartie, le surdimensionnement permet à l’onduleur de fonctionner à son rendement optimal (environ 97 %) pendant toutes les heures intermédiaires de la journée et durant les journées voilées, générant un gain net sur l’ensemble des quatre saisons.

Supervision, monitoring et détection préventive des pannes

La capacité à surveiller le comportement de son installation solaire au quotidien est un point où les micro-onduleurs surclassent radicalement les architectures centralisées classiques.

La supervision panneau par panneau (Module-Level Monitoring)

Avec une installation en micro-onduleurs reliée à une passerelle de communication (comme l’IQ Gateway communiquant par Courant Porteur en Ligne - CPL sécurisé), vous visualisez en direct sur votre ordinateur ou votre application mobile la courbe de puissance, la tension et l’énergie cumulée de chaque capteur individuellement :

• Détection immédiate d’une anomalie locale : si une cellule est endommagée par un impact de grêle, si une fiente d’oiseau obstrue un coin de panneau ou si une feuille morte s’est collée sur un verre, vous repérez visuellement le panneau qui sous-performe par rapport à ses voisins.
• Diagnostics à distance sans déplacement : en tant qu’installateur, je peux interroger les registres d’erreurs d’un micro-onduleur précis à distance via le portail professionnel, vérifier sa température interne, son impédance de boucle réseau et lancer une mise à jour logicielle du profil de découplage sans facturer un déplacement sur place.

Les limites de la supervision sur onduleur centralisé

Sur un onduleur de chaîne dépourvu d’optimiseurs de puissance individuels :

• Vous ne visualisez que la courbe globale de la chaîne entière (par exemple la somme des 8 ou 10 modules).
• Si l’un des panneaux perd 30 % de son rendement suite à la défaillance d’une diode by-pass ou à un encrassement sévère, la baisse de production se noie dans les fluctuations météo habituelles.
• Le propriétaire ne s’en aperçoit souvent qu’au bout de plusieurs mois en examinant sa facture annuelle ou le montant de sa revente de surplus.
• Pour identifier le panneau en cause, l’électricien doit monter sur le toit avec une caméra thermique infrarouge et mesurer la tension à vide (Voc) et le courant de court-circuit (Isc) de chaque module un par un, ce qui représente plusieurs heures de diagnostic laborieux.

Conformité normative, Consuel et règles d’installation NF C 15-100

Toute installation photovoltaïque raccordée au réseau public de distribution en France métropolitaine doit impérativement obtenir une attestation de conformité visée par le Consuel (Comité National pour la Sécurité des Usagers de l’Électricité).

Elle est matérialisée par le formulaire réglementaire SC 144C (pour les générateurs raccordés au réseau avec ou sans stockage).

Les exigences normatives fixées par les guides UTE C 15-712-1 et la norme générale NF C 15-100 diffèrent sensiblement selon la technologie retenue :

Exigences spécifiques aux micro-onduleurs

1. Relais de découplage réseau (protection DIN VDE 0126-1-1 / EN 50549-1) : les micro-onduleurs intègrent leur propre système de découplage certifié. Cependant, certaines marques (comme Enphase) imposent l’ajout d’un relais externe modulaire (Q-Relay) installé dans le coffret AC pour garantir une coupure physique multipolaire conforme aux exigences des distributeurs d’énergie français.
2. Liaison équipotentielle et mise à la terre : chaque châssis de panneau ainsi que la carcasse métallique des micro-onduleurs doivent être raccordés à la terre par un conducteur en cuivre de section minimale 6 mm², souvent relié par des griffes de serrage inox spécifiques évitant les couples galvaniques aluminium-cuivre.
3. Protection différentielle 30 mA : le départ vers le tableau principal doit obligatoirement être protégé par un interrupteur différentiel 30 mA de type F ou type B, immunisé contre les courants de fuite à composante continue générés par les filtres antiparasites des convertisseurs haute fréquence.

Exigences spécifiques aux onduleurs centralisés

1. Coffret DC obligatoire : un interrupteur-sectionneur de proximité capable de couper la charge continue en toute sécurité (catégorie d’emploi DC-21B ou DC-PV2 sous tension nominale maximale) doit impérativement être installé avant l’entrée de l’onduleur.
2. Parafoudre DC adapté : la présence d’un parafoudre de type 2 spécialement conçu pour le courant continu (avec tension de régime permanent Ucpv supérieure à la tension maximale à vide Uoc STC de la chaîne) est obligatoire pour protéger le convertisseur des surtensions atmosphériques transmises par les toitures exposées.
3. Cheminement étanche et signalétique normalisée : les câbles solaires DC double isolation (câble solaire H1Z2Z2-K résistant aux UV et aux températures extrêmes) doivent cheminer sous conduits non propagateurs de flamme métalliques ou plastiques dédiés, avec pose obligatoire d’étiquettes d’avertissement normalisées « Attention, câbles sous tension continue pendant la journée » pour guider les secours en cas d’incendie.

Bilan économique sur 25 ans : coût global de possession (TCO)

Lorsqu’on évalue la rentabilité d’une installation solaire, limiter son analyse au seul montant du devis initial est une erreur financière majeure. Il faut calculer le coût total de possession (Total Cost of Ownership - TCO) sur la durée de vie réelle des panneaux solaires, soit au minimum 25 à 30 ans.

Examinons la trajectoire financière comparée sur une installation type de 6 kWc (14 panneaux de 430 Wc) posée sur une toiture d’habitation :

Ce calcul met en lumière un phénomène bien connu des bureaux d’études photovoltaïques : l’onduleur centralisé est moins cher le jour de la signature du devis, mais son coût récurrent de renouvellement à mi-parcours et ses pertes de production structurelles face aux micros-ombres inversent totalement le bilan économique sur le long terme.

Tableau de synthèse : quelle technologie choisir selon votre configuration ?

Pour guider votre choix de façon limpide, voici l’arbre de décision que j’applique lors de mes diagnostics chez mes clients :

Si vos travaux impliquent une refonte globale du tableau électrique pour accueillir le départ photovoltaïque, prévoyez le coût d’une mise aux normes électrique et vérifiez les priorités dans mon guide de mise en sécurité ou mise aux normes.
