Spot extérieur : choisir et brancher

Choisir un spot extérieur, c’est décider dans l’ordre : l’exposition de l’emplacement, la tension d’alimentation, puis le mode de pose. La puissance et le design passent en dernier. Un projecteur mal protégé ou mal raccordé ne tient pas deux hivers, quel que soit son prix.

Trois informations suffisent pour trier un modèle : l’IP pour l’eau et la poussière, l’IK pour les chocs, et la classe du luminaire, qui dit si la carcasse doit être reliée à la terre. Le reste, culot, finition, couleur, se regarde après.

Le branchement n’est pas un détail de fin de chantier. Un spot extérieur s’alimente sur un circuit spécialisé, protégé pour l’extérieur, et pas sur l’éclairage d’une chambre prolongé par un fil qui passe la porte. C’est cette base qui évite les mauvaises surprises au premier orage.

L’IP d’abord : l’eau et la poussière avant le style

L’indice IP se lit en deux chiffres : le premier pour les solides et la poussière, le second pour l’eau. Sur un luminaire qui reste dehors, ce critère décide de la durée de vie bien avant la puissance en watts ou la couleur de la lumière.

Promotelec cite une plage de IP 44, IP 54, IP 55 ou IP 65 à 67 selon l’exposition du matériel à l’eau et à la poussière Recommandation Promotelec . Je considère l’IP 44 comme le plancher d’un équipement qui reste à l’extérieur, et je monte dans la plage dès que la pluie frappe directement l’appareil.

Une façade abritée sous un débord, une allée ouverte à la pluie, une terrasse arrosée et un bord de bassin ne demandent pas la même protection. Près d’un bassin, les volumes de sécurité changent la donne : l’éclairage de piscine se traite comme un sujet à part.

Un indice élevé imprimé sur l’emballage ne rattrape jamais une pose approximative. Si le presse-étoupe regarde le ciel, l’eau descend par le câble, même dans un boîtier annoncé étanche. Je vérifie aussi le joint, la visserie et l’orientation avant de fixer.

Je regarde enfin le capot ou la visière : ils protègent le diffuseur, limitent l’éblouissement et évitent qu’un spot prévu pour le sol envoie sa lumière droit dans les fenêtres.

L’IK, le second indice à lire

L’IK ne parle pas d’eau mais de chocs. Sur un spot en bord d’allée, près d’une porte de garage ou dans un passage traversé par des vélos et des outils, c’est lui qui annonce la résistance du boîtier et du diffuseur.

Un projecteur en tôle fine qui vibre au vent vieillit moins bien qu’un boîtier massif correctement fixé. Sur ces emplacements, je regarde autant le support que le luminaire : c’est souvent la fixation qui cède en premier.

Les valeurs d’IK se lisent sur la fiche du fabricant, comme celles de l’IP. Rester au-dessus du strict minimum évite un remplacement rapide sur un emplacement passant.

Les luminaires extérieurs relèvent par ailleurs d’une norme produit dédiée, la NF EN 60598-2-5, publiée en février 2016 et à lire avec la NF EN 60598-1 Recommandation NF EN 60598-2-5 , pour les projecteurs alimentés jusqu’à 1 000 V.

230 V ou 12 V : la tension change le chantier

En 230 V, le spot se raccorde directement sur le circuit protégé : moins de pièces, moins de points de panne, mais une terre et une étanchéité sans compromis. En 12 V, il faut un transformateur, et c’est lui qui devient le point sensible du montage.

Le 12 V se choisit pour un emplacement précis : proximité de l’eau, envie de limiter la tension dans une zone très exposée, ou luminaire déjà prévu par le fabricant pour cette alimentation. Le comparatif TBTS 12 V avec transfo détaille les critères côté matériel.

Ce qui condamne le plus de transformateurs, ce n’est pas leur qualité : c’est leur emplacement. Enterré, noyé sous une haie ou posé au ras du sol, un boîtier boit l’humidité en permanence. La règle que j’applique est simple : au sec, accessible et ventilé.

Un transformateur se choisit aussi selon la ligne qu’il doit alimenter. Je le place au plus près des spots plutôt qu’à l’autre bout du jardin, et je garde de quoi l’atteindre : une alimentation introuvable derrière une platine vissée est une panne programmée.

La terre, sur un luminaire métallique

Sur un projecteur à corps métallique, la terre suit le câble jusqu’au boîtier. Une pièce métallique accessible qui n’est pas reliée à la terre expose au choc électrique dès qu’un isolant interne vieillit ou qu’un défaut apparaît.

Ce risque n’est pas théorique : une fiche de rappel de février 2026 porte sur un projecteur LED extérieur dont les pièces métalliques accessibles n’étaient pas correctement mises à la terre (Rappel Conso).

Je contrôle donc la continuité de terre du luminaire livré avant de le fixer : borne présente, fil bien serré, continuité vérifiée entre la carcasse et le circuit de terre.

Un luminaire classe II n’a pas de borne de terre : c’est l’isolation double qui protège. Cela ne dispense pas d’un boîtier propre, d’un presse-étoupe correct et de connexions serrées.

Encastré ou en saillie : le support décide de la suite

Un spot encastré suppose un support qui l’accepte : dalle, mur maçonné, platine de terrasse montée sur vide. Le boîtier d’encastrement fait partie du système — c’est lui qui encaisse l’humidité, le gel et les nettoyages, pas seulement le luminaire.

1 Bordure extérieure en acier inoxydable Bordure extérieure en acier inoxydable 2 Corps cylindrique noir du luminaire Corps cylindrique noir du luminaire

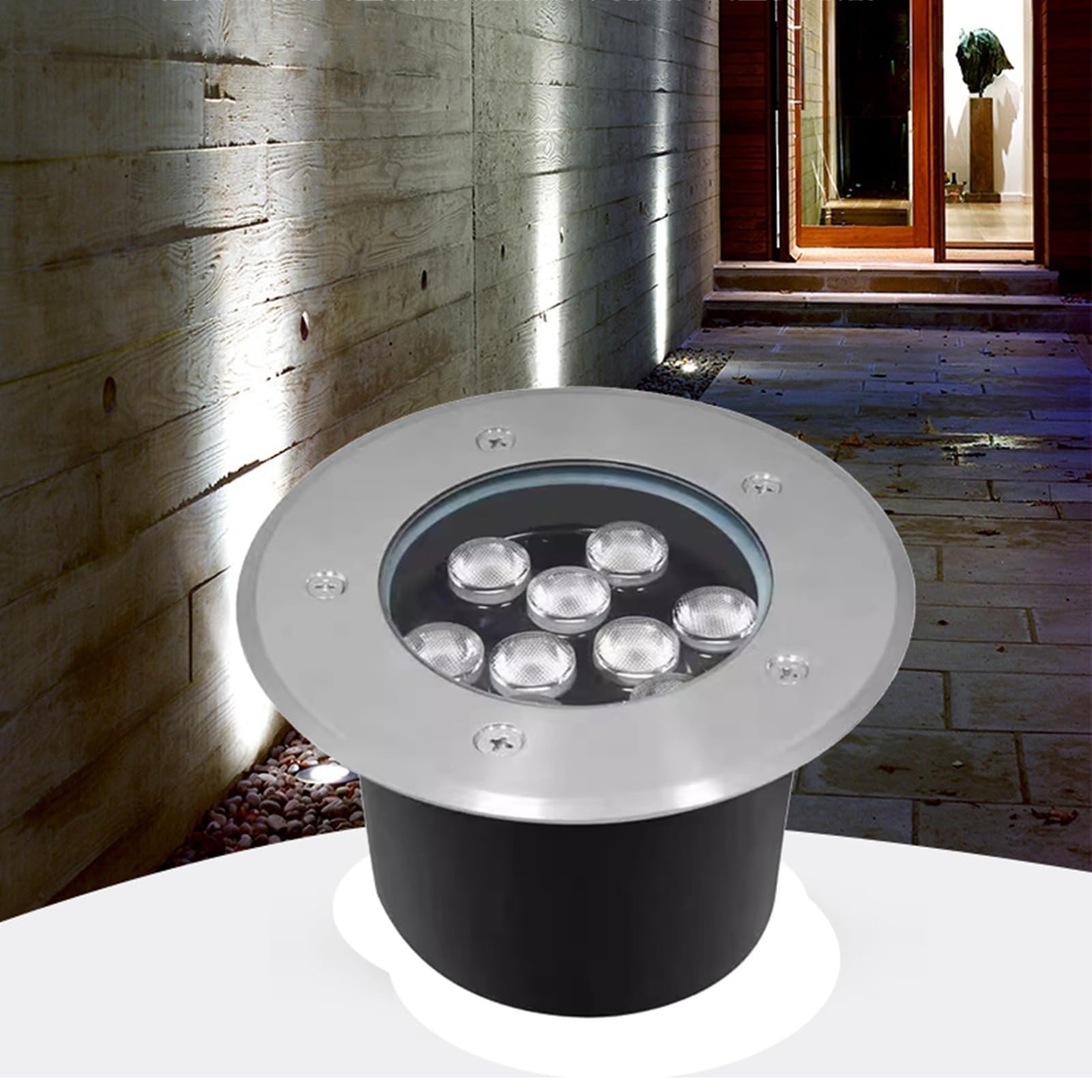

Spot encastré

Une fois posé, le luminaire ne montre que cette face : la bordure affleure dans le support, le corps se loge dans le boîtier d’encastrement.

1. 1 Bordure extérieure en acier inoxydable
2. 2 Corps cylindrique noir du luminaire

Source : m.media-amazon.com

Un spot en saillie accepte beaucoup plus de situations : façade, sous-face de débord, piquet, platine. On l’oriente, on le remplace, on accède au câble. Quand le support est incertain, c’est le montage que je conseille.

1 Boulon du point de pivot de l’étrier Boulon du point de pivot de l’étrier 2 Tige du piquet plantée dans le sol Tige du piquet plantée dans le sol 3 Câble d’alimentation du projecteur Câble d’alimentation du projecteur

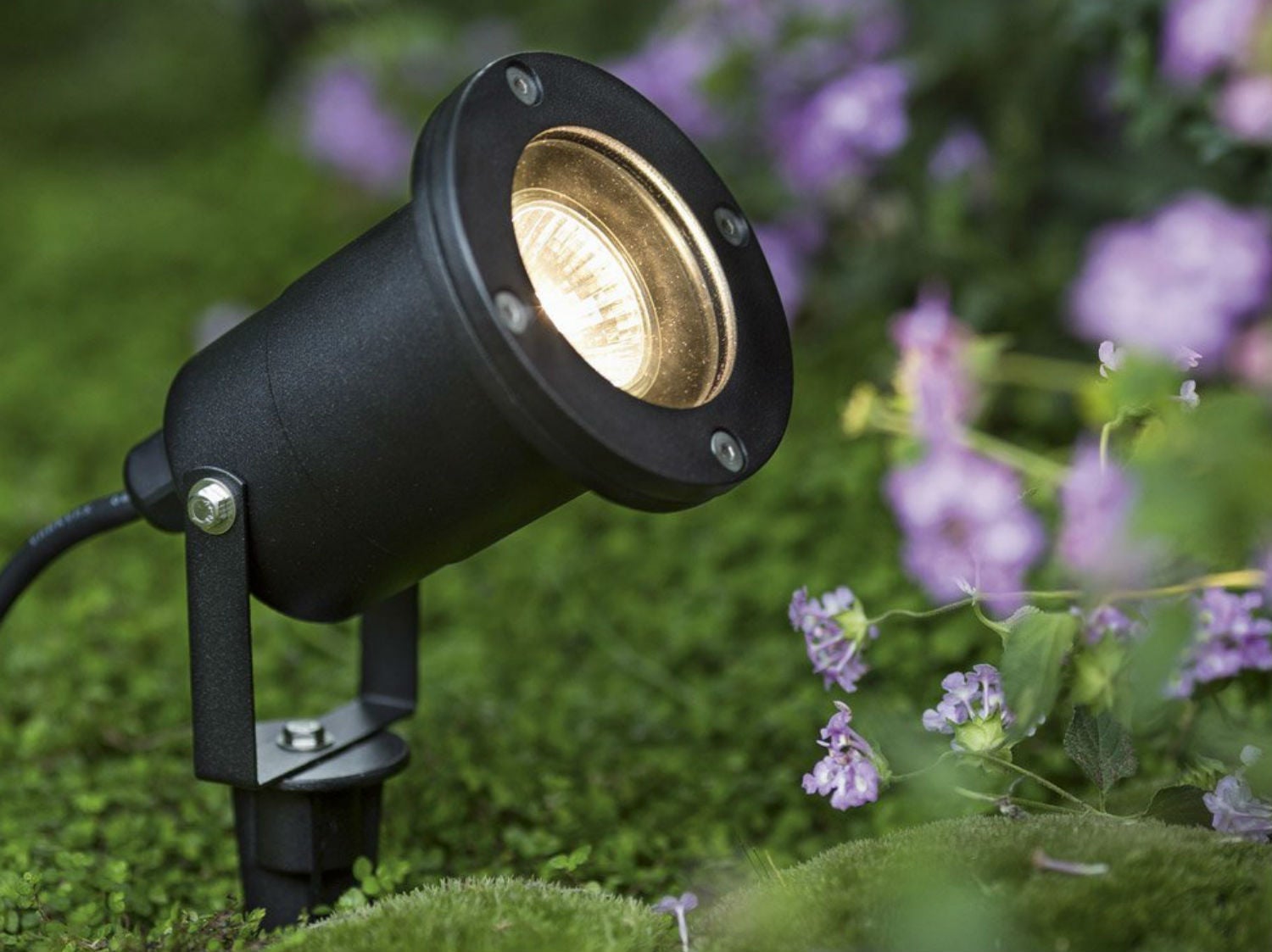

Spot extérieur sur piquet

Tout reste accessible sur ce montage : le boulon de pivot pour l’orientation, la tige pour planter, le câble pour l’alimentation.

1. 1 Boulon du point de pivot de l’étrier
2. 2 Tige du piquet plantée dans le sol
3. 3 Câble d’alimentation du projecteur

Source : media.adeo.com

Encastré au sol, le point faible est le drainage. Si l’eau reste dans le logement, le gel travaille, le joint lâche et la connexion s’oxyde. Je prévois un boîtier prévu pour l’enfouissement, un lit de gravier ou de sable sous le logement, et une dépose possible.

La saillie expose le câble : gaine, cheminement franc et arrivée par le bas valent mieux qu’un fil collé au mur et un raccord qui pend. Le regard s’habitue à tout, sauf à une installation qui a l’air provisoire.

Le faisceau compte autant que la pose. Un mur se lave avec un projecteur large, une allée se guide avec un spot orienté vers le sol, un arbre se souligne de côté selon le feuillage. Choisir le luminaire avant de savoir ce qu’il éclaire, c’est acheter à l’envers.

Déclaration préalable : vérifier avant de percer

Quand des travaux modifient l’aspect extérieur de la maison, une déclaration préalable est nécessaire dans certains cas : le PLU de la commune peut l’imposer, comme un classement en secteur protégé.

Le réflexe coûte cinq minutes : lire le PLU, vérifier les prescriptions locales et, en secteur protégé, les règles qui s’y ajoutent. Une déclaration oubliée se rattrape rarement sans friction, et un spot sur piquet, démontable, se discute toujours plus simplement qu’une ligne d’encastrés scellés dans la pierre.

Le circuit extérieur est un circuit spécialisé

Un circuit qui alimente une installation extérieure est un circuit spécialisé, protégé par un dispositif différentiel haute sensibilité 30 mA Obligation NF C 15-100 . Ce n’est pas un départ d’éclairage intérieur auquel on accroche un fil qui passe la porte.

La NF C 15-100 s’applique à l’installation extérieure quand elle est alimentée depuis l’intérieur du logement. Elle couvre la mise à la terre, les protections contre les chocs électriques, les surintensités, les surtensions et le choix des matériels. Le circuit spécialisé n’est donc pas une option de confort.

Pour le câble, la tranchée et les protections mécaniques, le guide éclairage extérieur 230 V ou 12 V détaille ce qui change entre les deux solutions. Ces points se décident avant de creuser, pas après.

Une boîte étanche prévue pour l’extérieur, un presse-étoupe orienté vers le bas, un peu de mou sur le câble : c’est ce qui rend un raccord contrôlable. Noyé dans le mortier ou dans la terre, il attend son heure.

Un luminaire fixe ne se branche pas sur une rallonge ni sur une prise de jardin. La prise extérieure garde son usage pour un outil ou un appareil mobile ; le spot, lui, a besoin d’un départ dédié avec sa protection.

Détecteur : éclairer au passage, dans les règles

Un spot extérieur piloté par un détecteur de mouvement s’allume quand on passe et s’éteint peu après. Moins de lumière perdue, moins de gêne pour les voisins, et une installation qui ne consomme que lorsqu’elle sert.

L’arrêté du 27 décembre 2018 autorise une dérogation aux horaires d’extinction pour les installations couplées à un dispositif de détection, à condition de rester sur un éclairage ponctuel : extinction peu de temps après le passage et nombre de luminaires allumés limité Obligation Arrêté du 27 décembre 2018 .

Le même texte encadre la lumière qui part vers le ciel. Sur une installation qui éclaire une voie de circulation — voirie, éclairage public, voies non couvertes en site privé, zones d’activité ou voies de copropriété — la proportion émise au-dessus de l’horizontale doit rester inférieure à 1 % en valeur nominale.

Sur site, la valeur mesurée doit rester inférieure à 4 %. Un projecteur mal orienté ou sans visière sort de cette prescription.

Ses prescriptions sont graduées selon un zonage en agglomération ou hors agglomération, et le ministère rappelle qu’il s’agit d’un texte général, qui ne remplace pas les réglementations spécifiques. Un balisage dont chaque unité émet moins de 100 lm sort, lui, du champ de l’arrêté.

Détecteur intégré au projecteur ou boîtier séparé ? Un détecteur séparé se règle et s’oriente indépendamment du flux lumineux, et il se remplace seul. Le détecteur de mouvement extérieur se choisit surtout sur la zone à couvrir, la portée utile et les réglages.

1 Face vitrée du projecteur LED Face vitrée du projecteur LED 2 Détecteur PIR Détecteur PIR

Projecteur à détecteur intégré

Le capteur PIR est monté sous la face lumineuse, solidaire du projecteur ; un boîtier séparé, lui, se règle indépendamment.

1. 1 Face vitrée du projecteur LED
2. 2 Détecteur PIR

Le test se fait de nuit, en marchant réellement dans la zone : c’est là qu’on voit si le spot balaie l’allée ou s’il allume la chambre d’en face. Un réglage trop large gâche autant de lumière qu’un projecteur mal orienté.

Remplacer un spot extérieur existant

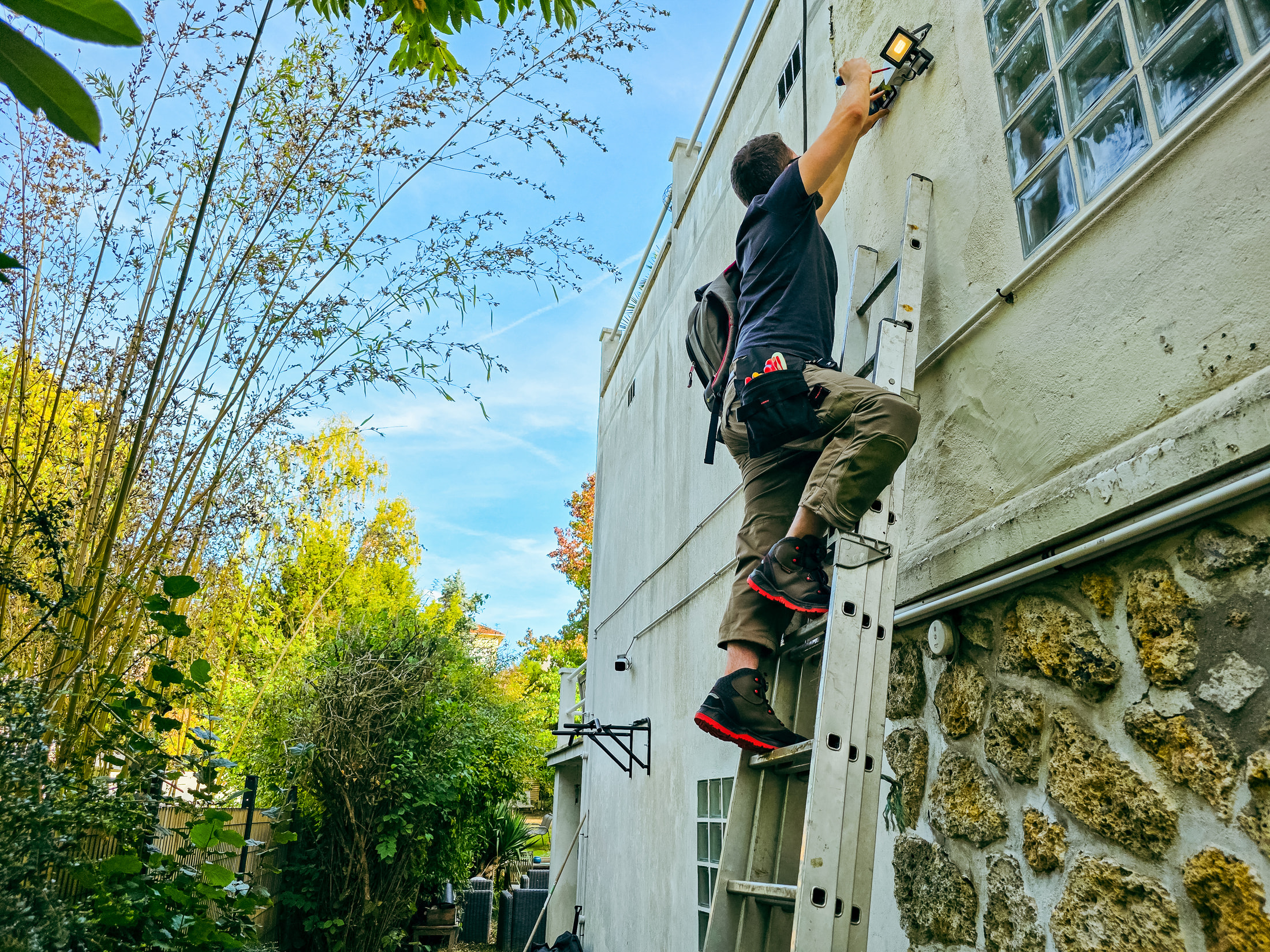

Remplacer un spot ne commence pas au magasin mais sur l’échelle : diamètre de perçage ou d’entraxe, tension du luminaire, tension de l’alimentation, présence d’une terre. Un modèle « équivalent » qui ne reprend pas ces quatre points ne se monte pas.

Si l’ancien spot est en 12 V, le transformateur doit correspondre au nouveau luminaire : tension, type d’alimentation, puissance totale. Un transformateur fatigué conservé par facilité devient le premier suspect quand le luminaire neuf clignote — et c’est souvent lui qui a raison.

Profitez du remplacement pour refaire ce qui était mal fait : joint, presse-étoupe, drainage, accessibilité. Un démontage, c’est la seule occasion de voir l’état réel des connexions avant qu’elles ne posent problème.

Brancher un spot extérieur, pas à pas

La méthode tient en cinq gestes, du choix à la mise sous tension. Elle vaut pour un spot 230 V comme pour un 12 V ; seule l’alimentation change. Dans les deux cas, la coupure et la vérification d’absence de tension passent avant tout le reste.

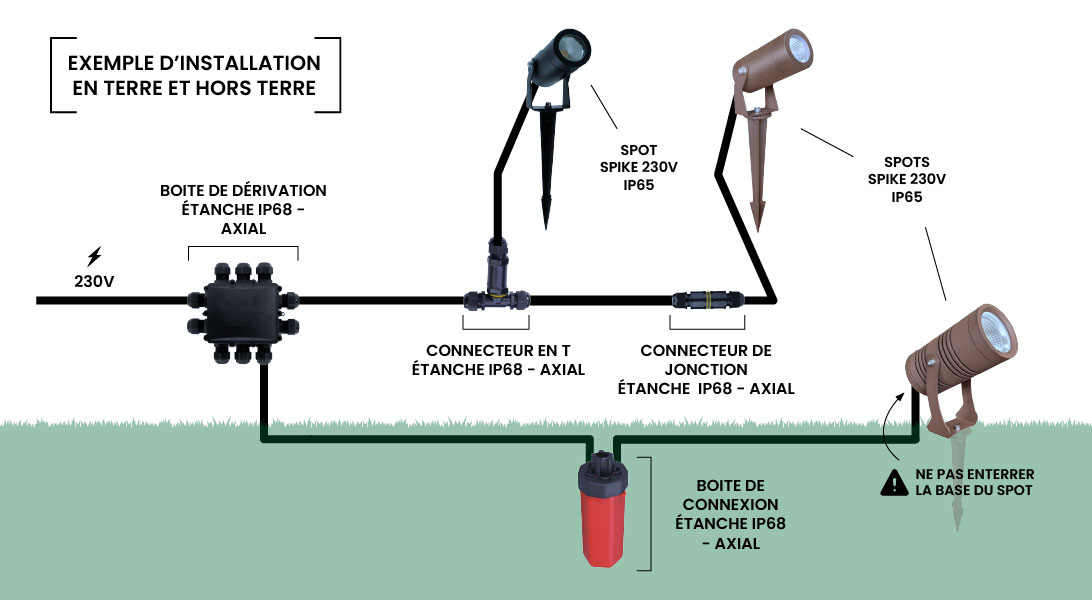

Pour plusieurs spots 230 V sur une même ligne, le montage se fait en parallèle, jamais en série : chaque spot reçoit la même tension et un luminaire en défaut ne coupe pas les autres. Le détail du câblage est dans brancher un spot LED en parallèle ou en série.

Avant de refermer, laissez chauffer puis contrôlez le serrage des bornes et la continuité de terre sur les luminaires métalliques. Un spot qui prend l’eau ne se voit pas à l’œil : il se voit au différentiel, souvent au premier gros orage.

Si le différentiel déclenche après la pluie, le défaut est souvent une connexion humide ou un joint pincé. Un 30 mA qui saute quand il pleut se diagnostique dans cet ordre : on isole le luminaire, on ouvre la boîte, on sèche, on teste.

Les erreurs qui lâchent au premier hiver

• Un presse-étoupe vers le haut : l’eau entre par le câble, même sur un boîtier bien noté.
• Un transformateur enterré ou posé au sol : l’humidité le condamne en quelques saisons.
• Une boîte sans drainage : la condensation reste dedans et finit sur les connexions.
• Une terre oubliée sur un projecteur métallique : c’est le défaut qui coûte le plus cher.
• Une orientation vers le ciel ou vers le voisin : lumière perdue, gêne réelle et prescription ratée sur une voie.
• Un montage scellé : plus rien n’est démontable quand le joint ou l’électronique lâche.

Mon ordre de contrôle est toujours le même : étanchéité, terre, ventilation du transformateur, accessibilité. La puissance et la marque viennent après — elles ne rattrapent jamais un montage mal posé.

Un spot extérieur vit dehors toute l’année, exposé aux UV, au gel et aux écarts de température. Les matériaux comptent : un boîtier traité, une visserie inoxydable et un joint remplaçable font plus pour la durée de vie que n’importe quelle promesse d’emballage.

La checklist d’achat

• L’IP correspond à l’exposition réelle et l’IK au risque de choc de l’emplacement.
• La tension est décidée avant l’achat : 230 V ou 12 V, avec la place du transformateur déjà prévue.
• Un luminaire métallique a une borne de terre accessible et un presse-étoupe orientable.
• Le support est prévu pour l’emplacement : boîtier drainé pour l’encastrement, fixation et gaine pour la saillie.
• Le montage reste démontable : connexions accessibles, vis atteignables, pas de scellement définitif.
• Le raccordement se fait sur un circuit spécialisé 30 mA, pas sur une prise ou une rallonge.
• L’orientation éclaire le sol et ne part pas au-dessus de l’horizontale.

Cette liste se parcourt avant de commander, pas après avoir percé. C’est le meilleur moyen d’éviter le scénario classique : un luminaire choisi pour son look, reposé trois fois, et un circuit repris en urgence après un déclenchement.
