Caméra endoscopique pour diagnostic électrique

La caméra endoscopique est devenue, dans mon sac, une paire d’yeux prolongée. Quand une gaine est douteuse, une plinthe fermée depuis des décennies, une boîte de dérivation inaccessible, elle montre l’état réel du passage sans ouvrir le placo au hasard.

C’est un outil de diagnostic électrique que j’utilise en amont des travaux, pas un gadget.

Ce guide répond à trois questions : ce que la caméra peut faire pour un diagnostic électrique, comment la choisir, et ce qu’elle ne remplacera jamais. Il s’appuie sur les fiches constructeur, principalement la gamme Bosch GIC.

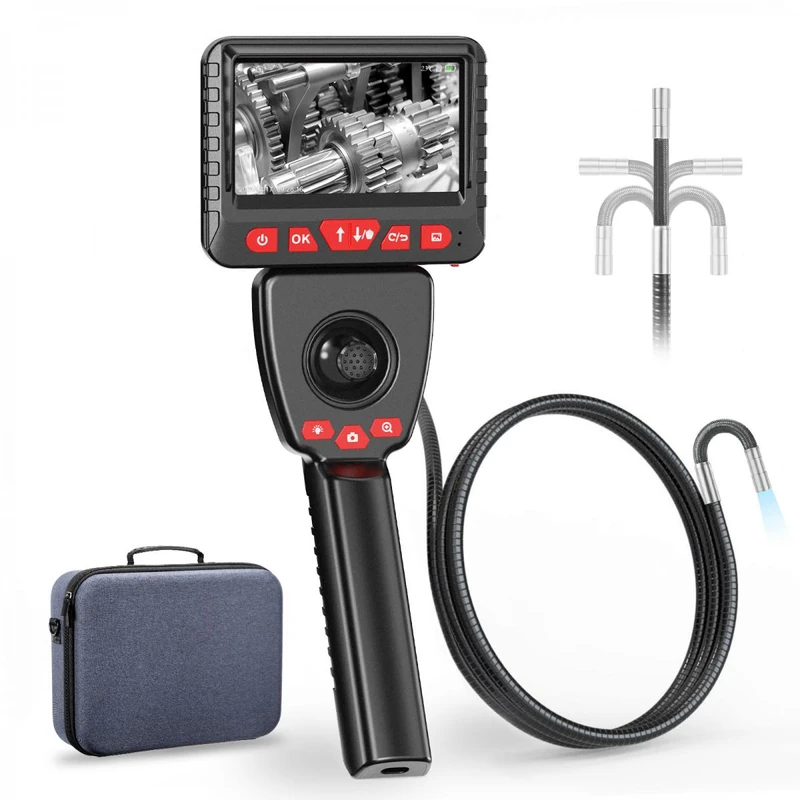

Ce qu’est une caméra endoscopique en usage électrique

Une caméra endoscopique, souvent appelée caméra d’inspection, se compose d’un câble souple terminé par une tête caméra éclairée, relié à un écran. On l’introduit par une ouverture réduite, une gaine, un trou de boîte, un espace de plinthe, pour observer ce que l’œil ne peut pas atteindre sans démontage.

Le piège, c’est de la confondre avec la caméra de canalisation. Celle-ci se vend avec un dévidoir de 30 à 65 m et sert aux évacuations : je la détaille dans mon comparatif des caméras de canalisation.

Pour l’usage électrique en bâtiment, un câble de 1,2 à 1,5 m couvre la quasi-totalité des situations : une gaine entre deux boîtes, une plinthe, une colonne montante courte.

L’usage électrique diffère aussi par ce qu’on cherche. On ne traque pas un bouchon, on vérifie un passage possible, l’état d’une gaine, la présence d’obstacles ou d’anciens câblages. La qualité d’image et l’orientation comptent plus que la longueur de câble.

Les usages électriques concrets

Vérifier une gaine avant de tirer les fils

Avant de tirer un câble, je regarde ce que contient la gaine. Dans une cloison en placo, une gaine peut être écrasée, coupée par une vis, remplie de plâtre ou déjà occupée par d’anciens conducteurs. La caméra répond en quelques secondes et évite d’ouvrir le placo pour rien.

Je m’en sers avant les tirages de fibre optique et avant l’installation d’une prise Ethernet : dans les deux guides, l’inspection de la gaine précède toujours le chiffrage.

1 Écran de la caméra Écran de la caméra

Vérification de gaine avant tirage

Avant de tirer un câble, la caméra révèle si la gaine est écrasée, pleine de plâtre ou déjà occupée : la décision d’ouvrir ou non le placo se joue sur cette image.

Trouver un cheminement dans les plinthes des immeubles anciens

Dans les immeubles anciens, les plinthes cachent des cheminements entiers : fils de terre, câbles de prises, anciens circuits sans gaine. L’endoscope permet de repérer le passage avant d’ouvrir et d’éviter de percer un câble existant.

C’est un réflexe à garder quand on intervient sur une électricité de maison ancienne.

Contrôler une boîte de dérivation ou un tableau en accès difficile

Une boîte noyée dans un mur, un tableau derrière un placard, un coffret en hauteur : la caméra montre l’état des connexions, l’encombrement et les couleurs des fils sans démonter l’appareillage. C’est utile pour préparer une intervention et documenter l’existant avant travaux.

L’image ne remplace pas le contrôle visuel direct, mais elle oriente la décision : ouvrir ou ne pas ouvrir, démonter ou passer par ailleurs. En gaine horizontale, les fonctions d’orientation de l’image deviennent alors indispensables pour lire correctement le parcours.

Repérer avant chiffrage

Avant d’établir un devis, je passe souvent l’endoscope pour estimer le travail réel : présence d’une gaine, possibilité de tirer un nouveau conducteur, accès. Le repérage alimente le chiffrage d’une mise aux normes et limite les mauvaises surprises en cours de chantier.

Ce que la caméra endoscopique ne fait pas

La limite principale est simple : la caméra endoscopique ne mesure rien. Elle affiche une image, elle ne remplace ni un VAT, ni un contrôleur d’installation, ni un mégohmmètre.

Elle ne détecte pas non plus un câble sous tension derrière un mur : pour cela, il existe des détecteurs de câbles dédiés.

L’inspection se fait hors tension. L’outil n’est pas un instrument de mesure sous tension : je coupe le circuit concerné et je vérifie l’absence de tension avant d’ouvrir une boîte ou un tableau.

Autre limite : une image propre ne garantit pas une installation saine. Une gaine qui semble libre peut contenir un conducteur à l’isolation dégradée. La recherche des défauts électriques courants se conclut toujours par des mesures, jamais par une vidéo.

Les outils complémentaires

La caméra s’inscrit dans une caisse d’outils, elle ne la remplace pas. Pour l’état thermique d’un tableau ou d’une connexion, la caméra thermique complète utilement l’inspection visuelle. Pour la conformité, rien ne remplace les mesures prévues par le cahier des charges.

Comment choisir : les critères qui comptent

Les fiches des caméras d’inspection Bosch m’ont servi à dégager les critères réellement utiles en usage bâtiment. Voici ceux que je regarde en premier.

Le diamètre de la tête

Le premier critère, c’est le diamètre de la tête caméra. En usage électrique, une tête de 8,3 à 8,5 mm passe dans une gaine, une plinthe ou un espace de boîte. Au-delà, le passage se complique nettement et l’outil devient inutile là où il servait.

L’écran

La taille et la définition de l’écran varient fortement dans la gamme : 2,7 pouces sur le GIC 120, 4,3 pouces en 800×480 sur le GIC 12V-4-23 C, 5 pouces en 1280×720 sur le GIC 12V-5-27 C. En gaine, le détail à lire est souvent petit, une couleur de conducteur, un pli de gaine, une trace de plâtre : la définition compte plus que la diagonale.

Un écran plus défini rend aussi la lecture plus confortable quand on explore plusieurs passages dans la journée. C’est un critère que je place juste après le diamètre de tête et la longueur de câble, car il conditionne la fiabilité de ce que je vois, pas seulement le confort.

La longueur de câble

Un câble de 1,2 à 1,5 m suffit pour l’usage bâtiment courant. Les dévidoirs de 30 à 65 m concernent les canalisations, pas les gaines électriques : inutile de payer pour une longueur jamais utilisée dans une cloison.

L’orientation de l’image

En gaine horizontale ou en plinthe, on perd vite le repère du haut et du bas. Les fonctions d’orientation automatique de l’image, AutoUp sur certains modèles, Up-Indicator sur d’autres, remettent l’image à l’endroit. C’est le critère qui change le confort de lecture au quotidien.

L’enregistrement photo ou vidéo

Pouvoir enregistrer une photo ou une vidéo change l’usage : trace pour le client, preuve pour le dossier, repère pour le chiffrage. Sur la gamme Bosch GIC, le transfert se fait par USB-C, avec une carte micro-SD de 32 Go sur le haut de gamme.

L’alimentation

Les modèles d’entrée fonctionnent sur 4 piles AA. Les modèles 12 V s’intègrent à un écosystème de batterie existant : selon l’outillage déjà présent dans la caisse, le choix n’est pas le même, comme je l’explique dans mon guide des plateformes Bosch Professional.

L’indice de protection

Sur les fiches Bosch GIC, le câble annonce IP67 et l’outil IP54. Le câble tolère une immersion de 30 minutes dans des fluides techniques, gazole, essence, huile moteur, AdBlue, alcool éthylique, eau salée : utile dans les environnements techniques, sans aucun lien avec la tension.

Le champ de vision et la distance de mise au point

Les deux modèles 12 V annoncent un champ de vision de 75° et une distance de focalisation de 30 à 80 mm. Concrètement, l’image reste nette quand la tête se trouve entre 3 et 8 cm de l’objet observé.

Dans une gaine de diamètre courant, la paroi est souvent plus proche, mais le câble se déforme et l’angle varie : cette plage de netteté couvre la plupart des lectures en bâtiment.

Sur le GIC 120, la fiche ne précise pas de focale : le constructeur met en avant le zoom numérique pour rapprocher le détail. C’est une différence à connaître quand on compare les fiches : le zoom numérique agrandit l’image, il n’ajoute pas de netteté là où la mise au point n’est pas bonne.

Le poids

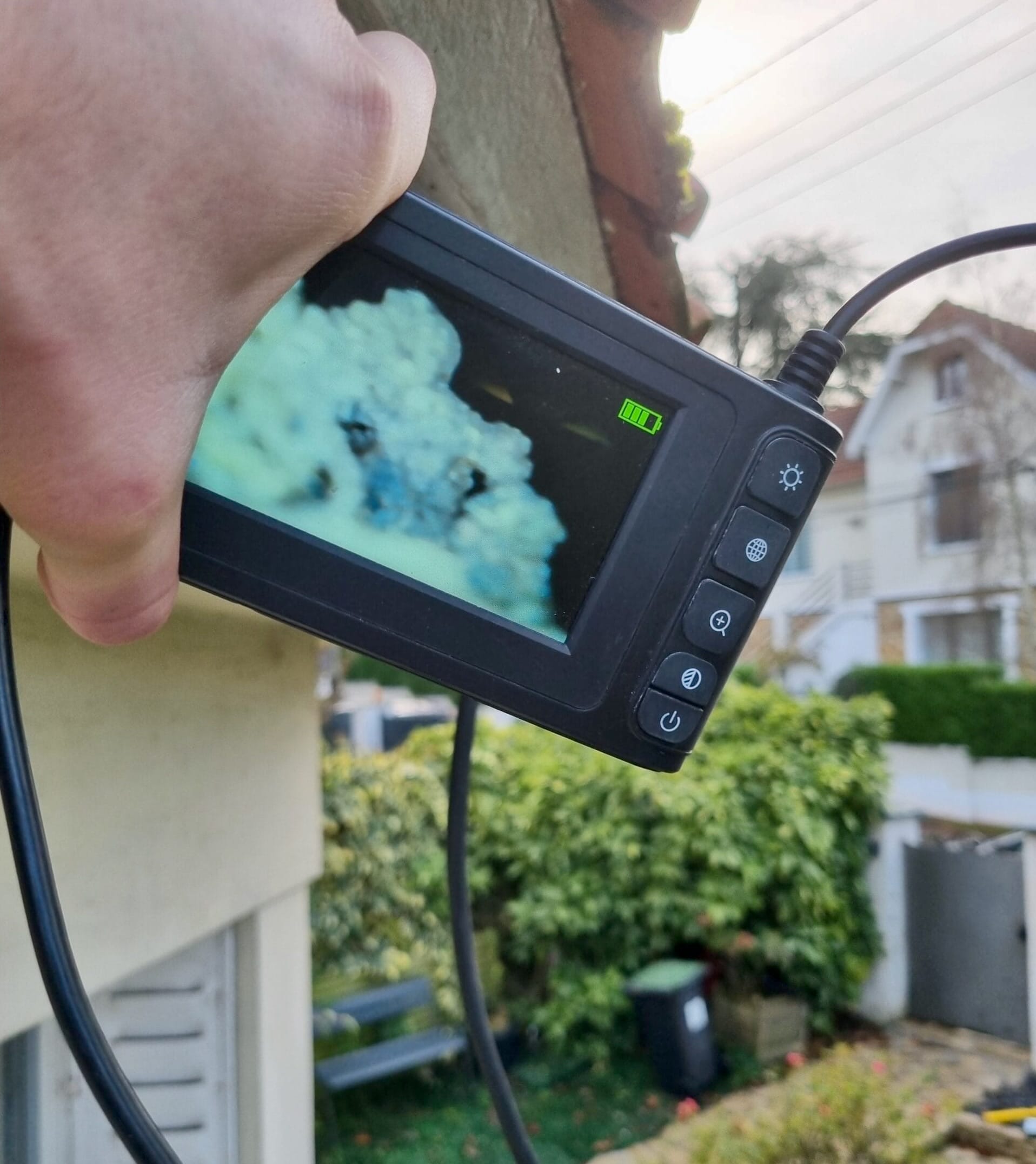

Les fiches annoncent 0,5 kg pour le GIC 120 et 0,7 kg pour les deux modèles 12 V. En usage courant, la différence paraît mince ; elle se ressent quand on travaille en hauteur, sur une échelle, la caméra dans une main et le câble dans l’autre.

Un appareil léger se manipule plus longtemps sans fatigue, et le repérage en plinthe se fait souvent dans des positions inconfortables.

1 Connecteur USB Connecteur USB

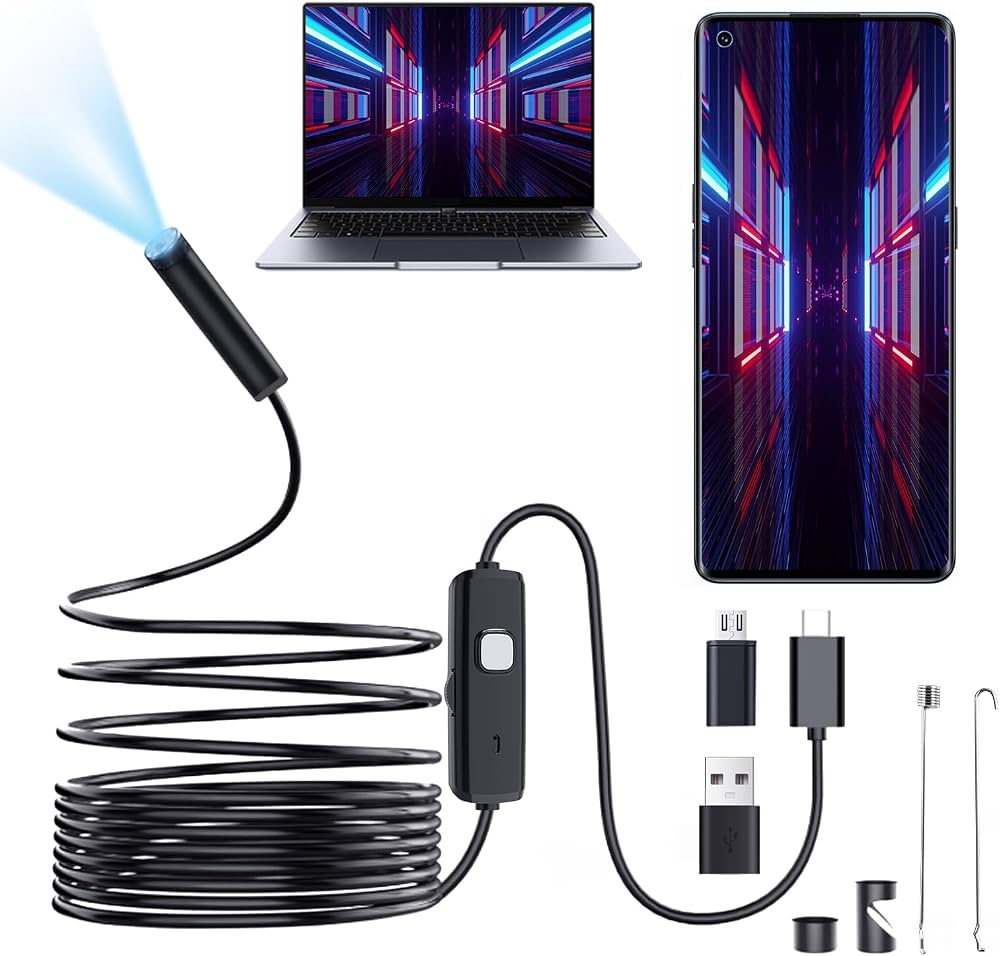

Adaptateurs de transfert

Les adaptateurs USB et Type-C illustrent les options de transfert photo et vidéo évoquées dans les critères de choix.

m.media-amazon.com

• Tête de 8,3 à 8,5 mm : passe en gaine et en plinthe.
• Câble de 1,2 à 1,5 m : suffisant pour l’usage bâtiment.
• Orientation d’image : AutoUp ou Up-Indicator pour lire une gaine horizontale.
• Enregistrement photo ou vidéo : trace client et dossier.
• Alimentation : piles AA ou batterie 12 V selon l’écosystème existant.
• Câble IP67 : utile en environnement technique, sans lien avec la tension.

La gamme Bosch GIC : trois modèles

Les prix TTC affichés sur le site Bosch concernent les caméras d’inspection de la gamme GIC, qui compte trois modèles ; l’ancien GIC 120 C n’est plus référencé.

1 Écran de la caméra Écran de la caméra

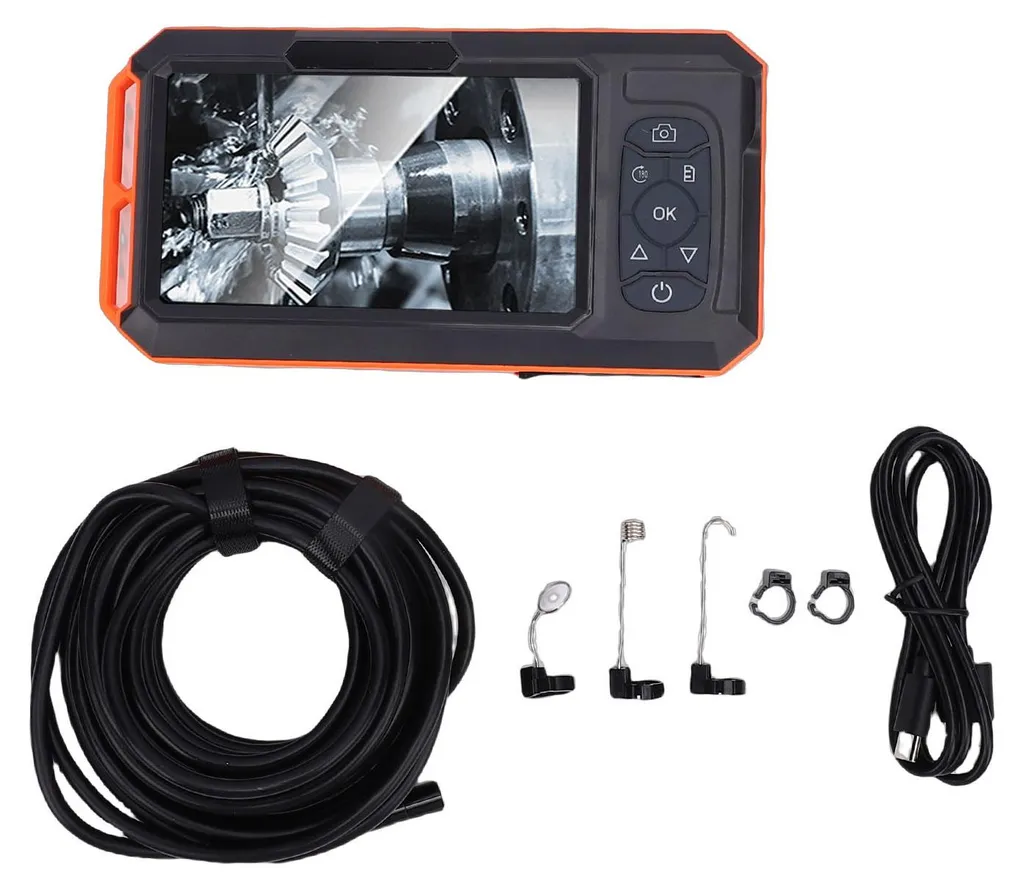

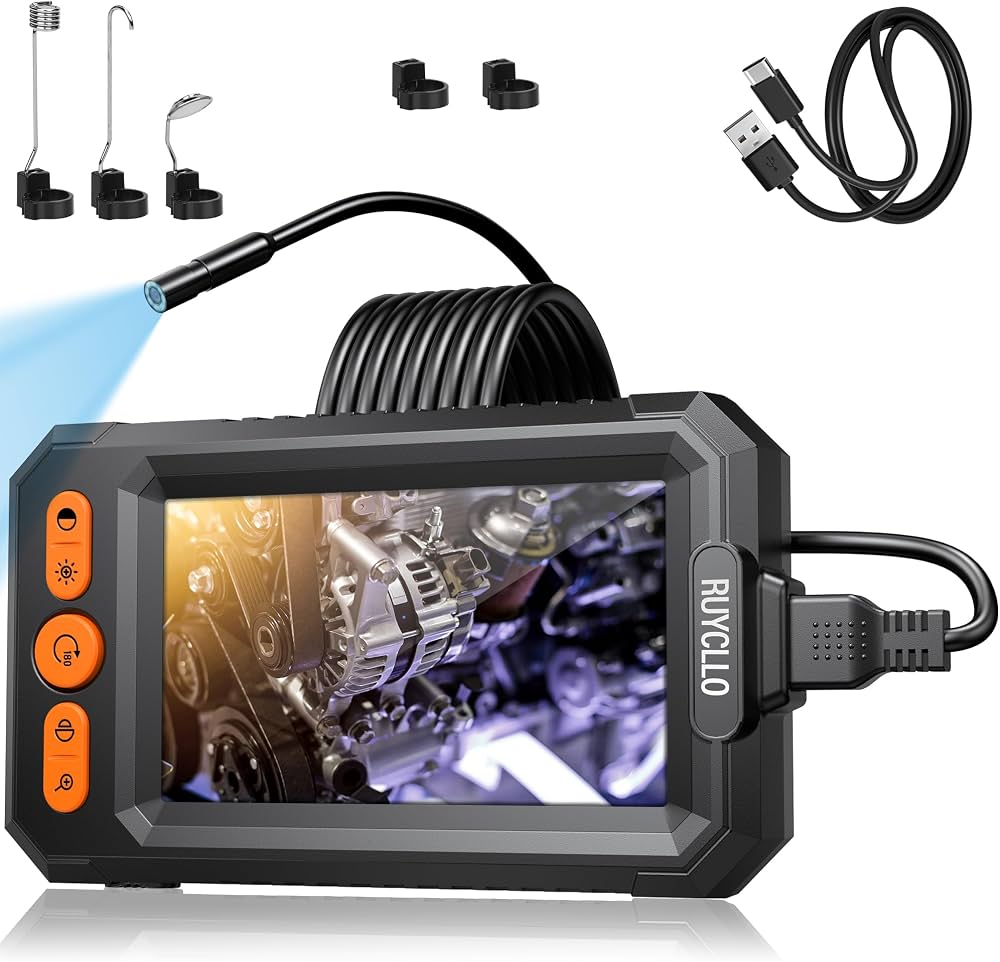

Caméra d’inspection avec écran

L’écran, le câble enroulé et les accessoires correspondent aux caractéristiques comparées entre modèles d’inspection.

media.cdn.kaufland.de

PRO GIC 120 : l’entrée de gamme, en fin de vie probable

Le PRO GIC 120 (réf 0 601 241 100 920) affiche sur 2,7 pouces, avec une tête de 8,5 mm et un câble de 120 cm. Il pèse 0,5 kg et son prix affiché est de 179,38 € TTC (149,48 € HT).

Le constructeur cite parmi ses usages le fait de « voir à l’intérieur de boîtes de distribution et tuyaux, derrière des cavités murales ».

Il apporte deux fonctions intéressantes : Compass View (orientation spatiale) et Quick Connector (câble amovible). L’emballage comprend 4 piles AA, le câble, un crochet, un aimant et un miroir.

Prudence : ce modèle est positionné « Seconde Chance » et non disponible sur le site. Il s’agit probablement d’une fin de vie, le statut étant à re-vérifier avant tout achat.

PRO GIC 12V-4-23 C : le milieu de gamme sur batterie 12 V

Le PRO GIC 12V-4-23 C (réf 0 601 241 500) affiche sur 4,3 pouces (800×480), avec une tête de 8,3 mm et un câble de 150 cm, pour 0,7 kg. Prix affiché : 331,37 € TTC (276,14 € HT).

Il reprend l’optique du haut de gamme, même tête, même câble, FOV 75°, focale de 30 à 80 mm, avec l’Up-Indicator pour l’orientation de l’image. Le transfert se fait par USB-C uniquement, sans carte micro-SD. Le câble est IP67, l’outil IP54.

PRO GIC 12V-5-27 C : le haut de gamme, celui qui vise les électriciens

Le PRO GIC 12V-5-27 C (réf 0 601 241 400) est le modèle que le constructeur destine explicitement aux électriciens. Écran 5 pouces (1280×720), tête 8,3 mm, câble 150 cm, 0,7 kg. Il ajoute l’enregistrement sur micro-SD 32 Go en plus de l’USB-C et la fonction AutoUp de rotation automatique de l’image.

Trois déclinaisons de prix TTC : 460,97 € (384,14 € HT) avec piles AA, 490,97 € (409,14 € HT) en L-BOXX, 564,17 € (470,14 € HT) en L-BOXX avec batterie GBA 12V 2,0 Ah et chargeur. Le FOV annoncé est de 75°, la distance de focalisation de 30 à 80 mm.

La première déclinaison fonctionne sur 4 piles AA, comme le GIC 120 : c’est l’entrée la plus simple quand on ne possède pas encore de batterie 12 V. La déclinaison L-BOXX correspond à la version livrée avec la mallette de transport du système Bosch, pratique pour ranger la caméra avec le reste de l’outillage.

La troisième ajoute une batterie GBA 12V 2,0 Ah et son chargeur : c’est la version complète, et la plus chère.

Si vous possédez déjà des outils 12 V Bosch, la logique penche vers la version avec batterie : un seul chargeur et une seule famille d’accumulateurs dans la caisse. Si vous partez de zéro, la version piles AA réduit l’investissement initial, au prix d’une autonomie à surveiller.

Le câble IP67 tolère une immersion de 30 minutes dans le gazole, l’essence, l’huile moteur, l’AdBlue, l’alcool éthylique et l’eau salée : un atout pour les environnements techniques, sans lien avec la tension.

L’accessoire à prévoir pour l’entretien

Le « Capteur vidéo GIC 4/5 – 8,3 mm/1,5 m » (réf 1 600 A02 R6M) est vendu 121,20 € TTC (101,00 € HT). C’est le câble caméra de remplacement ou d’extension : 1280×720, IP67, compatible avec les GIC 12V-5-27 C, 12V-4-23 C, GIC 5-27 C et GIC 4-23 C. C’est le coût d’entretien à connaître avant d’investir.

Le site Bosch annonce une garantie allant jusqu’à 3 ans pour les instruments de mesure.

Les références constructeur à noter

Pour commander ou chercher une pièce, je note toujours les références complètes, pas seulement le nom commercial. La gamme GIC se repère ainsi : GIC 120 (réf 0 601 241 100 920), GIC 12V-4-23 C (réf 0 601 241 500) et GIC 12V-5-27 C (réf 0 601 241 400). Le capteur de remplacement correspond à la réf 1 600 A02 R6M.

Un détail utile pour l’entretien : sur le site Bosch, le câble du GIC 120 est nommé « pour GIC 120 C » (réf 1 600 A00 9B9). L’ancien modèle GIC 120 C a servi de base au GIC 120, ce qui confirme la filiation entre les deux générations : vérifiez la compatibilité de la référence avant d’acheter un câble de remplacement.

Fluke, Ridgid, Klein, Milwaukee : ce qu’on peut dire des autres marques

Ce guide ne cite de prix vérifiés que pour Bosch, et c’est un choix assumé : les fiches Fluke et Ridgid ne sont pas consultables, la référence de caméra Klein Tools n’existe pas, et côté grand public, les pages Amazon n’affichent pas de prix exploitable tandis que ManoMano restreint l’accès.

Côté Milwaukee, la référence 2520-20 est une scie sabre M12, pas une caméra d’inspection — la marque ne référence aucune caméra d’inspection. Le segment grand public (Depstech, Teslong, Vevor, modèles de marketplace) reste sans prix vérifiable : aucune référence de ce segment ne figure dans ce guide.

Je préfère un comparatif sans prix à un comparatif avec des chiffres que je n’ai pas vus de mes yeux sur une fiche officielle. C’est la même règle que dans mes autres guides : chaque prix cité ici a été relevé sur le site du constructeur au moment de la mission. Les montants évoluent, mais la méthode garantit qu’ils ont existé.

• Fluke DS701 et DS703 FC : vidéoscopes de la marque ; specs et prix à retrouver sur les fiches officielles.
• Ridgid micro CA-350 : caméra portable sans dévidoir ni localisateur, au budget inférieur à un dévidoir professionnel, à re-vérifier avant achat.
• Klein Tools ET710 et ET720 : peu distribuées en France, pertinence faible pour le lectorat français.

Budget et coût d’entretien

• 179,38 € TTC : PRO GIC 120, entrée de gamme, actuellement non disponible.
• 331,37 € TTC : PRO GIC 12V-4-23 C, milieu de gamme sur batterie 12 V.
• 460,97 € à 564,17 € TTC : PRO GIC 12V-5-27 C selon la déclinaison, piles, L-BOXX ou batterie avec chargeur.
• 121,20 € TTC : capteur vidéo de remplacement 8,3 mm sur 1,5 m.
• Jusqu’à 3 ans : garantie constructeur annoncée pour les instruments de mesure.

À ce budget s’ajoute la question de l’écosystème : si vous avez déjà des batteries 12 V, le surcoût du haut de gamme se réduit. Si vous partez de zéro, les piles AA du GIC 120 simplifient l’entrée, à condition qu’il reste disponible.

Quand faire appel à un électricien

La caméra aide au repérage, elle ne remplace pas l’intervention qualifiée. Dans ces situations, je recommande de passer par un professionnel :

• Ouverture d’un tableau ou d’une boîte sous tension : consignation et vérification d’absence de tension obligatoires.
• Mise aux normes complète : le diagnostic final repose sur des mesures, continuité, isolation, terre, pas sur des images.
• Doute sur l’état d’un ancien câblage : une image ne dit pas si l’isolation est saine.
• Recherche d’un défaut intermittent : c’est un travail de diagnostic électrique méthodique, pas une exploration visuelle.

FAQ

Pour conclure

La caméra endoscopique est un outil de repérage précieux, à condition de respecter ses limites : hors tension, aucune mesure, image à interpréter. Les critères de choix se résument à la tête de 8,3 à 8,5 mm, un câble de 1,2 à 1,5 m, l’orientation d’image et l’enregistrement.

La gamme Bosch GIC couvre les budgets de 179,38 € à 564,17 € TTC.
