Caméra thermique Fluke vs FLIR : quel modèle choisir

Je ne choisis pas une caméra thermique parce qu’elle est jaune ou noire. Je commence par la scène à observer : un bornier proche dans un tableau, trois départs à comparer, un point éloigné, ou une campagne d’images à classer. Dans chacun de ces cas, la résolution, l’optique et la mise au point changent ce que l’image permet réellement de séparer.

Ce comparatif oppose donc des références identifiées. La Fluke TiS75+ et la FLIR E8 Pro sont deux appareils portables avec un détecteur de 384 × 288 ou 320 × 240 pixels. La Fluke Ti480 PRO et la FLIR E96 montent à 640 × 480 pixels, mais les optiques, les options de mise au point et la façon de produire un dossier de mesure restent différentes. Je ne transforme pas ces paires en classement de marques.

Réponse directe : l’optique et la scène passent avant le logo

Pour un tableau que je peux approcher, je regarde d’abord si la caméra donne une image nette du détail visé. La TiS75+ associe 384 × 288 pixels, un champ de vision de 42° × 30°, un IFOV de 1,91 mrad et une mise au point manuelle. La E8 Pro donne 320 × 240 pixels, un champ de vision de 33°, une mise au point fixe et une distance minimale de mise au point annoncée à 0,36 m. Ces caractéristiques ne répondent pas à la même contrainte d’observation.

Je retiens la TiS75+ lorsqu’une mise au point manuelle, le format de fichier radiométrique IS2 et le classement dans Fluke Connect correspondent au relevé prévu. Je retiens l’E8 Pro lorsque sa mise au point fixe et son optique 33° restent adaptées à la distance réelle, avec ses modes MSX, image thermique, image dans l’image et caméra visible, puis le flux FLIR Ignite. Dans les deux cas, une image thermique est une information de dépistage : elle n’autorise ni diagnostic à distance, ni intervention sous tension.

La pince ampèremétrique Fluke répond à une autre question. Elle lit un courant sur un conducteur identifié ; une caméra montre une répartition apparente de rayonnement infrarouge sur des surfaces. Je peux mettre les deux informations en regard, mais je ne les remplace jamais l’une par l’autre.

La résolution IR ne se lit pas comme une étiquette de qualité générale

Un détecteur de 640 × 480 délivre davantage d’échantillons thermiques qu’un 320 × 240, mais cela ne suffit pas à dire ce qu’il voit à une distance donnée. Je dois aussi regarder le champ de vision, la distance, la netteté et la taille du composant. Un appareil à grand angle qui couvre une grande armoire répartit ses pixels sur toute l’armoire ; une optique plus étroite concentre l’image sur une zone plus petite.

La TiS75+ annonce un IFOV de 1,91 mrad. La Ti480 PRO annonce 0,93 mrad avec son objectif standard. L’E96 distingue ses IFOV selon l’objectif : 1,20 mrad en 42°, 0,66 mrad en 24° et 0,38 mrad en 14°, d’après la documentation FLIR. Ces valeurs décrivent le détail angulaire, pas un verdict sur l’état d’un serrage ou d’un disjoncteur.

Je ne surinterprète pas non plus une interpolation. La fiche de la Ti480 PRO indique que son mode SuperResolution capture plusieurs images et les associe pour créer une image de 1 280 × 960. C’est une fonction de génération d’image qui peut aider à exploiter un relevé, mais le détecteur de la caméra reste 640 × 480. Je vérifie alors que la scène permet la prise de plusieurs images, que la cible est nette et que le résultat se lit avec les paramètres de l’inspection.

Dans un tableau modulaire, je ne cherche pas à remplir l’écran de couleurs. Je dois pouvoir distinguer la borne, la partie du conducteur visible et l’organe voisin. Un cadrage trop large peut diluer un détail ; un cadrage trop serré peut faire disparaître la comparaison entre trois départs homologues. C’est la raison pour laquelle je prépare la distance et le champ de prise de vue avant de choisir la résolution maximale.

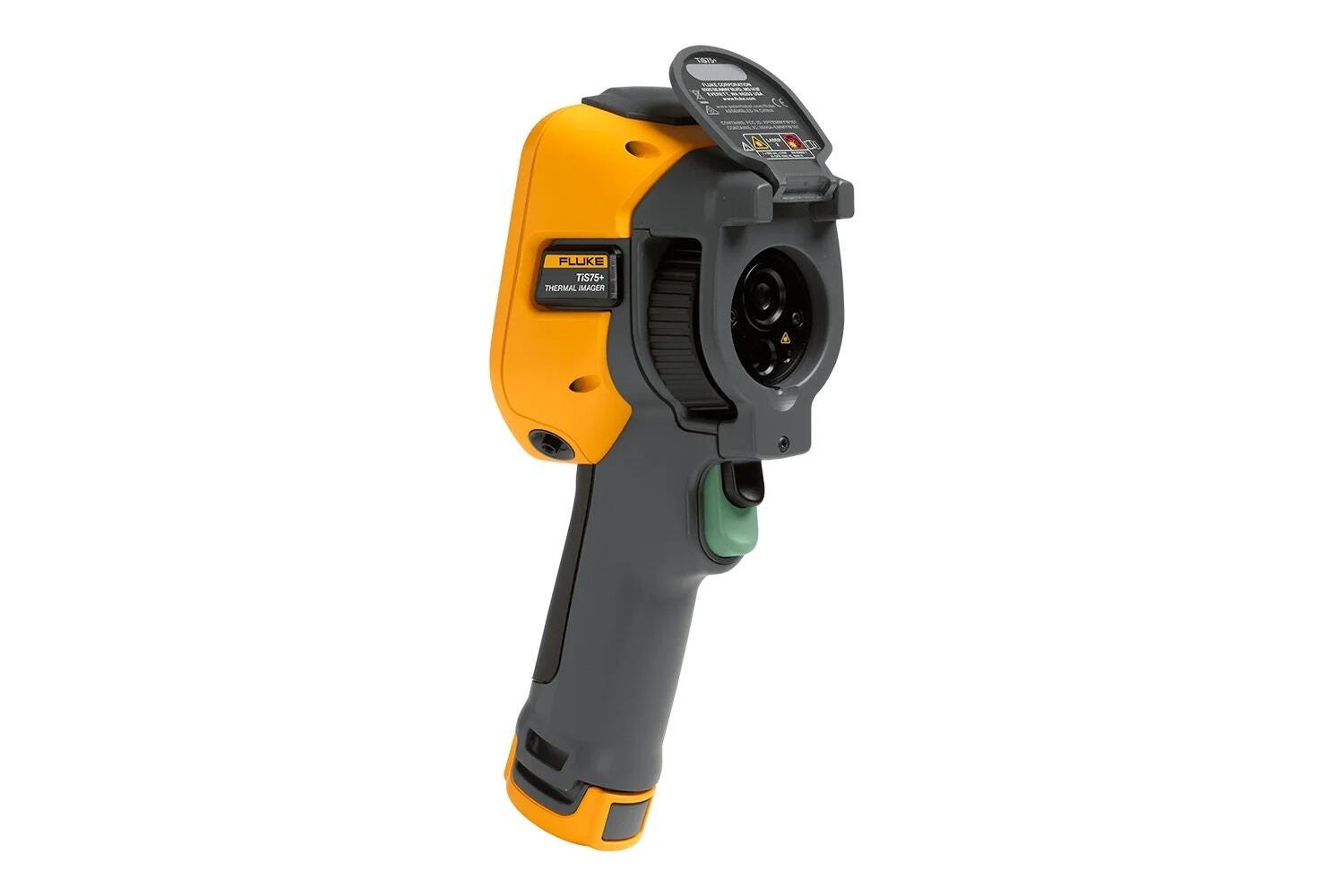

La mise au point est le second filtre. La TiS75+ combine mise au point manuelle et verrouillage fixe à un mètre selon Fluke. La Ti480 PRO ajoute la mise au point automatique LaserSharp, la MultiSharp et une mise au point manuelle avancée. La E8 Pro est annoncée sans réglage de mise au point, tandis que l’E96 utilise une mise au point automatique assistée par laser et accepte plusieurs objectifs. Une caméra qui ne peut pas faire le point dans les conditions réelles ne gagne rien à posséder plus de pixels.

TiS75+ face à E8 Pro : ce que leurs fiches permettent de décider

La TiS75+ publie une résolution de 384 × 288 pixels, un NETD de 40 mK, une plage de mesure de −20 à 550 °C et cinq marqueurs de point réglables, avec cinq rectangles de mesure réglables. Elle propose AutoBlend de 0 à 100 %, une incrustation d’image et une caméra visible 640 × 480. L’intérêt pratique est de garder un repère visuel sur le composant observé, puis d’enregistrer une image radiométrique qui peut être relue dans le logiciel associé.

La E8 Pro publie 320 × 240 pixels, un NETD inférieur à 40 mK à 30 °C et une plage de −20 à 550 °C en deux gammes. Sa fiche donne une précision de ±2 °C ou ±2 % de la lecture, dans les conditions limitées à une température ambiante de 10 à 35 °C et une température d’objet supérieure à 0 °C. Elle propose un spot central, une zone min/max, des isothermes, MSX, image thermique, image dans l’image, appareil photo numérique et écran tactile.

Je ne lis pas ces deux NETD comme une promesse de température exacte à 0,04 °C. Le NETD décrit la différence thermique minimale que le détecteur peut distinguer dans les conditions publiées. La précision de température est un autre sujet, avec ses conditions, sa correction d’émissivité, la température apparente réfléchie, la distance et l’atmosphère. Les valeurs ne se mélangent pas.

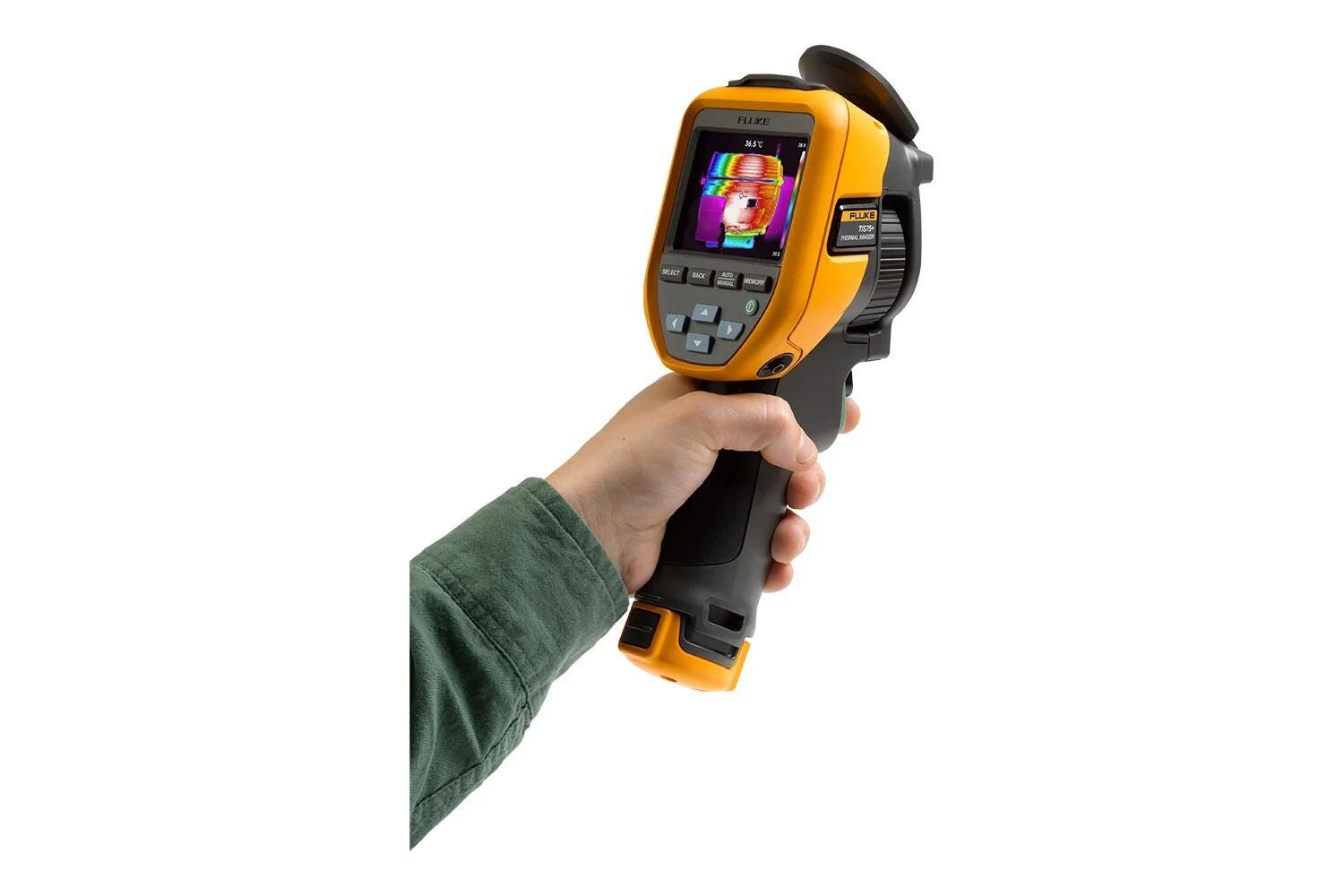

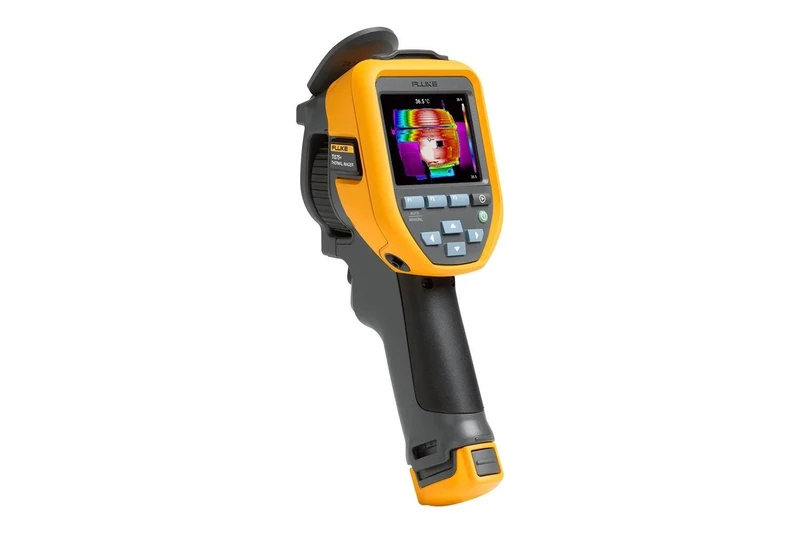

L’écran de la TiS75+ affiche une image thermique avec sa référence de température, à lire après réglage de la mise au point et des paramètres de mesure.

Fluke — caméra thermique TiS75+

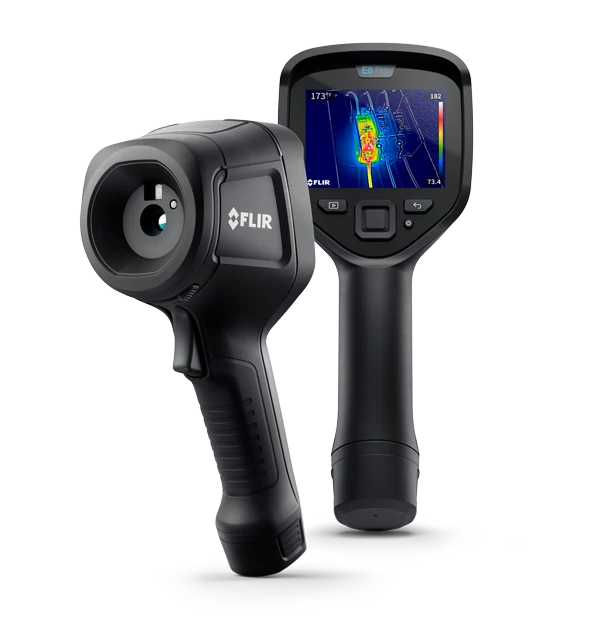

La E8 Pro associe un détecteur 320 × 240 à une caméra visible, aux modes MSX et image dans l’image, avec une mise au point fixe.

Teledyne FLIR — caméra thermique E8 Pro

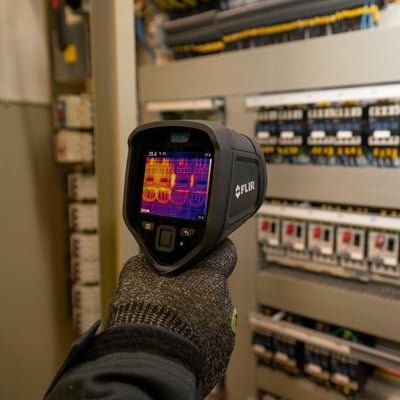

Une scène d’inspection électrique illustrée par FLIR : le repérage visuel sert à cibler un contrôle, pas à conclure seul sur l’origine d’une anomalie.

Teledyne FLIR — caméra thermique E8 Pro

1 / 3

La distinction entre image thermique et image visible aide à retrouver la borne ou l’appareil sur une photo de dossier. Fluke appelle sa fusion IR-Fusion ; FLIR appelle sa superposition de détails visibles MSX. Ces noms ne suffisent pas à établir une équivalence. Je vérifie le mode d’image, le fichier conservé et ce qui reste modifiable après la capture avant de rapprocher deux fonctions.

Pour une inspection répétée, la gestion de données est un critère réel. La TiS75+ est compatible avec Fluke Connect et Fluke Connect Assets, et Fluke décrit l’étiquetage par code QR ainsi que les fichiers IS2 radiométriques. L’E8 Pro propose son stockage interne, la connexion Wi-Fi à FLIR Ignite, des dossiers personnalisés et l’utilisation de FLIR Thermal Studio pour des rapports. Cela aide à ne pas perdre le contexte, mais ne valide pas un relevé dont le circuit, le point de vue ou le niveau de charge n’ont pas été documentés.

Ti480 PRO face à E96 : le palier 640 × 480 ne règle pas tout

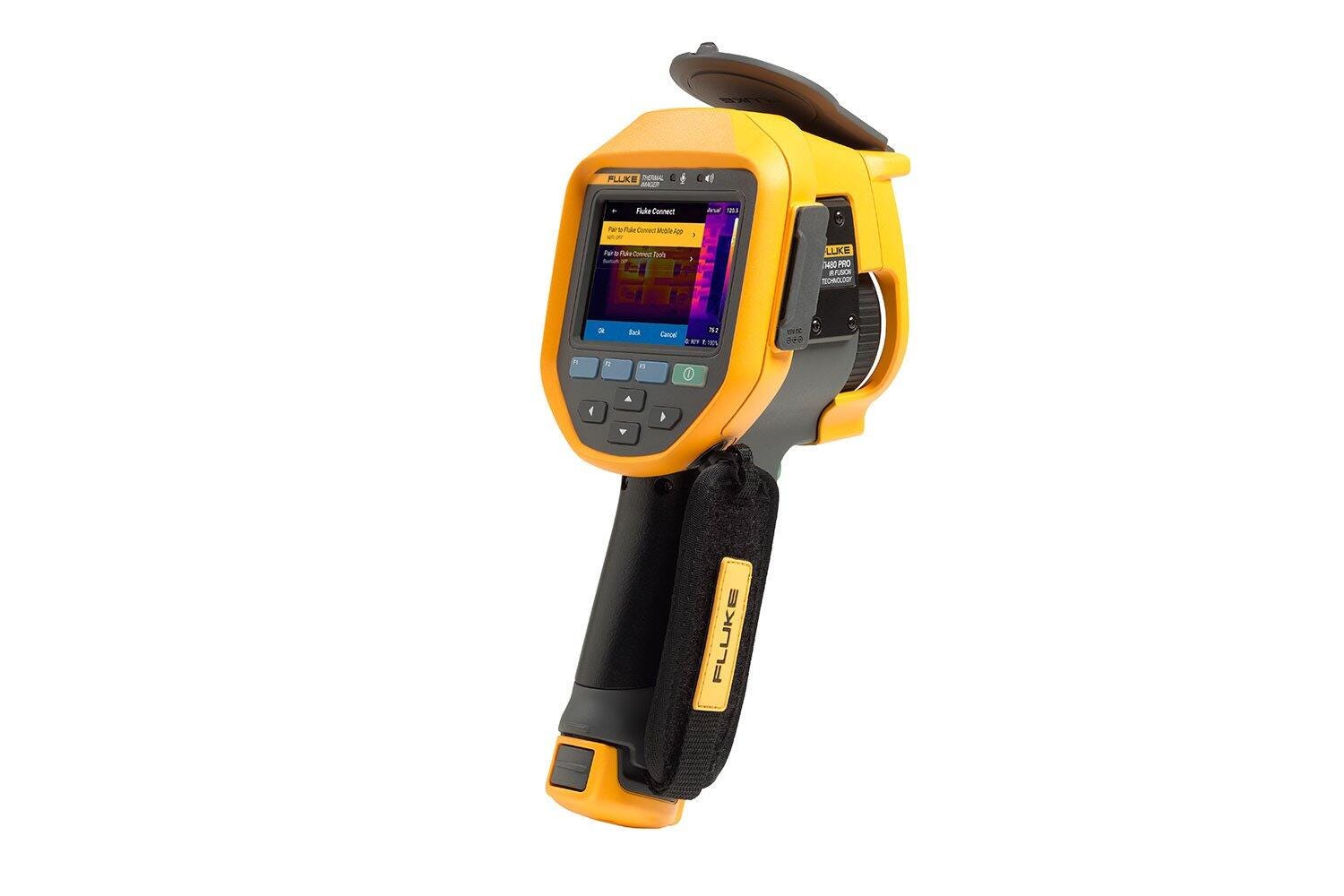

La Ti480 PRO annonce un détecteur de 640 × 480 pixels, un IFOV de 0,93 mrad avec l’objectif standard, une mise au point LaserSharp, MultiSharp et manuelle avancée. Fluke publie aussi des objectifs intelligents grand angle, téléobjectif 2x, téléobjectif 4x et macro compatibles. Son système SmartView et Fluke Connect traite les images, les données radiométriques, les annotations vocales et les IR-PhotoNotes dans une logique de dossier d’équipement.

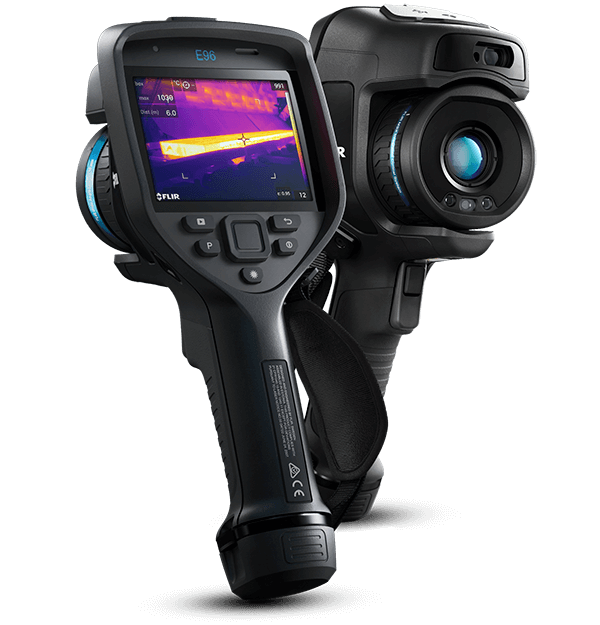

La E96 annonce également 640 × 480 pixels. FLIR publie plusieurs objectifs, 42°, 24°, 14° et 80°, ainsi que les combinaisons FlexView à double champ pour certaines configurations. Le NETD publié varie avec l’optique : inférieur à 30 mK avec 42° ou 80°, inférieur à 40 mK avec 24° et inférieur à 50 mK avec 14°, à 30 °C. La caméra apporte aussi la planification d’itinéraires d’inspection, l’envoi vers Ignite et l’annotation vocale.

Je choisis ce palier lorsqu’il résout un problème précis : composant de petite taille à une distance imposée, besoin d’optique plus étroite, campagne d’inspection d’un équipement étendu, ou dossier qui exige plusieurs points de comparaison identifiables. Je ne le choisis pas parce que 640 × 480 est un chiffre supérieur. Une borne brillante, une connexion cachée derrière un capot ou un tableau hors charge ne devient pas interprétable par simple augmentation de résolution.

Pour les deux couples, je vérifie le contenu exact de la référence livrée. Une E96 peut porter une optique donnée ou un ensemble d’optiques ; une Ti480 PRO peut être configurée avec ses objectifs compatibles. Comparer un appareil avec téléobjectif à un autre avec son objectif standard revient à comparer deux scènes différentes. La bonne ligne de devis ou de matériel mentionne donc le modèle, l’objectif et le champ de vision, pas seulement le nom du fabricant.

Ce que mesure réellement une caméra thermique dans un tableau

Une caméra thermique capte le rayonnement infrarouge reçu et calcule une température de surface apparente avec les paramètres renseignés. Elle ne voit pas le courant, le couple de serrage, l’état interne d’un disjoncteur ou la continuité d’un conducteur caché. Une zone plus chaude peut mériter une investigation, mais elle ne désigne pas automatiquement sa cause.

Les conducteurs, bornes et jeux de barres métalliques posent une difficulté connue : leur émissivité est faible et leur réflectivité forte. Fluke indique qu’une surface d’émissivité inférieure à 0,6 rend une mesure exacte difficile, et FLIR rappelle que le rayonnement détecté dépend aussi de la température apparente réfléchie, de la distance et de l’atmosphère. L’image peut donc montrer la réflexion d’une source chaude ou de l’opérateur au lieu de la température du métal brillant.

Je traite d’abord l’image comme une comparaison entre éléments comparables. Même charge, phase équivalente, angle proche et temps de fonctionnement cohérent rendent un écart plus exploitable qu’un seuil isolé. Si je dois quantifier une température de surface, je documente l’émissivité choisie, la réflexion apparente et les conditions de mesure plutôt que de lire une couleur comme une valeur absolue.

Un point chaud apparent peut venir d’une charge temporairement plus forte, d’une ventilation différente, d’un contact à contrôler, d’un angle de réflexion ou d’un autre facteur. Je vérifie alors le circuit concerné, la charge pendant la prise de vue, l’état mécanique accessible après la procédure de sécurité et les mesures électriques adaptées. Le guide du diagnostic électrique aide à distinguer un symptôme, une mesure et une cause, plutôt que de s’arrêter à l’image.

Cette méthode évite deux erreurs opposées : banaliser une différence de température sans la revoir, ou annoncer un défaut précis avec une seule photographie. Lorsqu’un contrôle d’isolement devient pertinent, j’emploie un appareil adapté et une méthode qui ne confond pas thermographie et résistance d’isolement, comme dans le guide tester l’isolation d’un moteur au mégohmmètre.

Fusion, annotations et rapport : utiles seulement si le relevé reste traçable

Une image thermique pure peut être difficile à relier à un bornier lorsque plusieurs organes se ressemblent. L’image visible, la fusion IR-Fusion ou MSX, les annotations et une photo de contexte servent à identifier le point vu. J’utilise ces fonctions pour réduire l’ambiguïté du dossier, pas pour embellir un rapport.

Sur TiS75+, Fluke annonce AutoBlend continu de 0 à 100 %, image dans l’image, points et rectangles de mesure, commentaires vocaux et IR-PhotoNotes. Sur E8 Pro, FLIR annonce MSX, image thermique, image dans l’image, caméra visible, annotations textuelles, galerie à dossiers et cloud Ignite. Les deux approches peuvent transmettre une image annotée. La différence utile se trouve dans le format conservé, le logiciel réellement utilisé et la manière dont l’actif ou le tableau est nommé.

• Repérage : identifiant du tableau, du départ ou de l’équipement visible sur une image de contexte.
• Conditions : date, charge observée, distance, angle et paramètres thermographiques utiles à une comparaison future.
• Image exploitable : fichier radiométrique lorsque l’analyse ultérieure est prévue, pas seulement une capture couleur exportée.
• Conclusion bornée : anomalie à contrôler, mesure de confirmation effectuée et action décidée, sans relier abusivement une couleur à une cause certaine.

Je ne suppose pas que l’envoi Wi-Fi prouve une inspection. Une photo synchronisée sans identification du circuit, sans charge et sans point de comparaison devient vite inutilisable. À l’inverse, une image bien cadrée avec son contexte et ses paramètres peut rendre une campagne comparable d’une visite à l’autre, même si elle ne dispense jamais de la lecture humaine.

La logique est semblable avec un contrôleur d’installation. Les différences entre un Fluke 1663 et un 1664 FC concernent des essais et des flux de données, mais les résultats n’ont de sens qu’avec le circuit testé et le protocole. Une caméra thermique apporte un autre type d’indice, à garder séparé des essais de continuité, d’isolement ou de différentiel.

La palette n’est pas une échelle universelle

Deux images aux mêmes couleurs ne signifient pas nécessairement deux températures identiques. Le niveau et l’étendue de l’échelle peuvent être automatiques ou manuels, et les deux fabricants prévoient ces réglages dans leurs références. Sur la TiS75+, Fluke annonce une mise à l’échelle automatique et manuelle, avec une échelle minimale de 3 °C en manuel et 5 °C en automatique. La E8 Pro propose également le réglage de niveau et d’étendue par l’écran tactile.

Je conserve la palette et l’échelle lorsque je veux comparer une série d’images. Une palette « arc-en-ciel » très contrastée peut faire ressortir une variation modeste, alors qu’une autre échelle rendra l’ensemble plus uniforme. Ce rendu peut être utile pour repérer une zone, mais je lis ensuite les valeurs, les paramètres de mesure et les éléments comparés. La couleur ne possède pas de seuil de gravité par elle-même.

Les alarmes de couleur et les isothermes doivent suivre la même règle. La TiS75+ publie des alarmes de points chauds, froids et de plages sélectionnables, alors que l’E8 Pro publie des isothermes au-dessus ou en dessous d’un seuil. Je peux les employer pour trier une image, pas pour créer un diagnostic automatique. Si une zone est marquée, je reviens au composant réel, à sa charge et aux conditions de prise de vue avant de décider du contrôle suivant.

Comment je fais le choix sans promettre un diagnostic automatique

Je commence par écrire la cible : borne accessible, câble, disjoncteur, jeu de barres, moteur ou armoire distante. Je précise ensuite la distance et la part de l’équipement qui doit rester dans l’image. Cette préparation me permet de comparer l’IFOV et le champ de vision avec une scène réelle, pas avec une photographie fabricant.

Je regarde ensuite la mise au point. Sur un tableau proche, une E8 Pro à mise au point fixe peut être cohérente si la distance reste dans ses conditions publiées. Si la distance varie, si le détail devient petit ou si l’optique doit changer, je compare une TiS75+, Ti480 PRO ou E96 à partir de leur mise au point et de leur objectif exact. Je n’écris jamais « meilleure caméra » sans définir cette scène.

Pour les opérations électriques, l’outil de sécurité conserve son périmètre. Un Fluke T6-1000 ne remplace pas un VAT dans toutes les situations, et une caméra thermique ne remplace ni l’un ni l’autre. De même, un Catu DT-300 répond à la vérification d’absence de tension selon son usage, pas à une inspection thermographique.

Mon choix entre ces quatre références

Je placerais la TiS75+ face à l’E8 Pro pour une inspection portable courante, sans les présenter comme identiques. La TiS75+ apporte un détecteur 384 × 288, une mise au point manuelle, 42° × 30°, IR-Fusion, des fichiers IS2 et l’écosystème Fluke Connect. L’E8 Pro apporte un détecteur 320 × 240, l’optique fixe de 33°, MSX, les modes image annoncés et FLIR Ignite. Le point de décision est la netteté atteignable sur le composant et le système de dossier que je vais réellement utiliser.

Je ne passe à la Ti480 PRO ou à l’E96 que si la scène justifie l’augmentation de résolution, les options d’optique ou le niveau de documentation. La Ti480 PRO donne 640 × 480, un IFOV standard de 0,93 mrad, LaserSharp, MultiSharp et les objectifs intelligents compatibles. L’E96 donne 640 × 480, des objectifs variant de 14° à 80° selon les références, une mise au point assistée par laser et des fonctions d’itinéraire et de classement. Ces appareils n’ont pas le même intérêt si je n’ai jamais besoin de leur optique ou de leur flux de relevés.
