Caméra thermique : détecter les points chauds d’un tableau

Une caméra thermique est le moyen le plus rapide de trouver un point chaud dans un tableau électrique sans y toucher. La méthode tient en trois gestes : laisser le tableau en service, comparer les connexions des phases entre elles, et agir dès qu’un écart dépasse 10 K entre deux points similaires.

Je scanne les tableaux de cette façon depuis plusieurs années, avec une Topdon TC001 au quotidien, et je livre ici le protocole exact que j’applique, avec les modèles UNI-T qui conviennent à cet usage.

Pourquoi la thermique voit ce que la main ne sent pas

Une connexion qui chauffe ne prévient pas. Le desserrage d’une vis de bornier s’installe sur des mois, la résistance de contact monte, et la température grimpe sans bruit jusqu’au jour où le plastique fond ou où l’isolation dégage une odeur. À ce stade, le composant est à remplacer, parfois le câble avec lui. La thermographie montre la montée en température des semaines plus tôt, à condition de comparer ce qui est comparable.

La règle de lecture n’est pas la valeur absolue, mais l’écart entre deux points identiques. Un bornier à 45 °C dans un garage à 30 °C peut être parfaitement normal. Un bornier de phase à 45 °C quand sa voisine, chargée de la même façon, affiche 32 °C, est une anomalie à traiter. C’est la base de tous les protocoles d’inspection thermique : comparer des composants similaires, sous charge similaire, entre eux et à l’ambiance.

Ce principe est posé noir sur blanc par la norme américaine de maintenance NFPA 70B dans sa version 2023, qui impose de mesurer l’écart de température entre composants électriques similaires chargés de façon comparable. Les fabricants comme Testo l’intègrent directement dans leurs caméras avec un mode de calcul du ΔT. Le seuil retenu en pratique : 10 K, au-delà duquel la connexion doit être reprise.

Sécurité d’abord : ce que la caméra ne change pas

La caméra thermique supprime le contact, pas le danger. Devant une armoire ouverte, la distance de sécurité reste celle d’un chantier sous tension, et un panneau plastique ne protège pas d’un peigne dénudé. Je ne démonte jamais une plaque de recouvrement pendant un scan : selon la construction du disjoncteur, les vis de fixation peuvent être sous tension.

Le cadre qui décide de ce qu’on a le droit de faire reste l’habilitation électrique, définie par la norme NF C 18-510 et rappelée par l’INRS sur les risques électriques. Un particulier ou un artisan non habilité n’ouvre pas un coffret en service.

Une manipulation sous tension exige un électricien habilité au niveau correspondant à l’intervention, la plupart du temps après mise hors tension et VAT. Le scan thermique, lui, se fait à vue et sans contact : c’est précisément ce qui le rend accessible.

Le protocole de scan en six gestes

Voici le déroulé que j’utilise sur chaque tableau, qu’il soit monophasé dans un pavillon ou triphasé dans une petite entreprise. L’ordre compte : la mise en charge précède le scan, et la lecture compare toujours des points soumis à la même charge.

Le premier passage se fait en vision globale, à un mètre, pour repérer les zones chaudes. Le second passage vise les points suspects en gros plan, à trente centimètres, pour isoler la vis qui chauffe du composant qui la porte. C’est ce deuxième passage qui donne la valeur exploitable, et il demande une caméra dont l’image ne tremble pas : la fréquence de 25 Hz fait ici la différence avec les modèles limités à 9 Hz.

Lire le ΔT plutôt que la valeur absolue

La valeur absolue d’une température dépend de l’ambiance, de la charge et de la ventilation du local. Deux scans du même tableau à une semaine d’écart peuvent afficher des borniers à des températures différentes sans qu’aucune anomalie n’apparaisse. Le repère fiable est l’écart, calculé entre deux connexions similaires, ou entre une connexion et la température ambiante.

Les critères d’action que je retiens, cohérents avec les paliers de la pratique américaine de thermographie :

• moins de 10 K d’écart : connexion saine ou légèrement chaude, à surveiller au prochain passage ;
• 10 à 20 K d’écart : connexion à reprendre, planifier la mise hors tension et le resserrage par un électricien ;
• plus de 20 K d’écart : anomalie franche, couper le circuit et faire intervenir rapidement.

Deux pièges faussent la lecture. Le premier est l’émissivité : le cuivre nu renvoie la chaleur au lieu de la rayonner, et une vis de bornier dénudée peut paraître froide alors qu’elle chauffe. Je vise la partie peinte, le plastique du bornier ou le câble isolé adjacent, jamais le métal brillant. Le second piège est le soleil ou une source de chaleur proche qui réchauffe toute une zone du tableau sans rapport avec l’électricité.

Les anomalies que la caméra montre le plus souvent

En cinq ans de contrôles, je retrouve quatre signatures thermiques typiques sur les tableaux. Les reconnaître évite d’appeler l’électricien pour rien, ou de sous-estimer un vrai défaut.

Le bornier desserré est le cas le plus courant. Le point chaud est localisé sur une vis précise, alors que les vis voisines du même bornier restent froides. C’est l’échauffement d’un serrage qui s’est détendu dans le temps, souvent sur un circuit de forte puissance comme la cuisinière ou le chauffe-eau. La reprise de serrage règle le problème en quelques minutes, mais uniquement hors tension.

1 Vis de bornier Vis de bornier

Bornier de terre à vis

Le point chaud d'un bornier desserré se concentre sur une vis précise : reconnaître la vis de connexion du bornier pour viser la bonne cible.

Le disjoncteur fatigué chauffe sur son corps, pas sur ses bornes. Un vieux magnétothermique soumis à des déclenchements répétés finit par présenter une résistance interne qui monte. La température de surface monte alors même à charge modérée. Dans ce cas, le remplacement est plus sûr qu’une réparation, comme je l’explique dans mon guide du disjoncteur magnétothermique.

Le neutre commun surchargé est l’anomalie la plus dangereuse parce qu’elle est invisible aux appareils de mesure usuels. Sur un tableau où plusieurs circuits partagent un même neutre, celui-ci transporte la somme des courants : la thermique le montre nettement plus chaud que les phases. Un déséquilibre de charge se lit aussi dans l’écart entre les phases d’un départ triphasé, et le simulateur de surcharge aide à chiffrer le problème.

Le câble sous-dimensionné chauffe sur toute sa longueur, pas seulement à ses extrémités. Un câble de 1,5 mm² qui alimente un circuit de 20 A monte en température de bout en bout, et l’isolation en souffre. La thermique le distingue du défaut localisé du bornier, ce qui oriente la vérification vers une section de conducteur insuffisante.

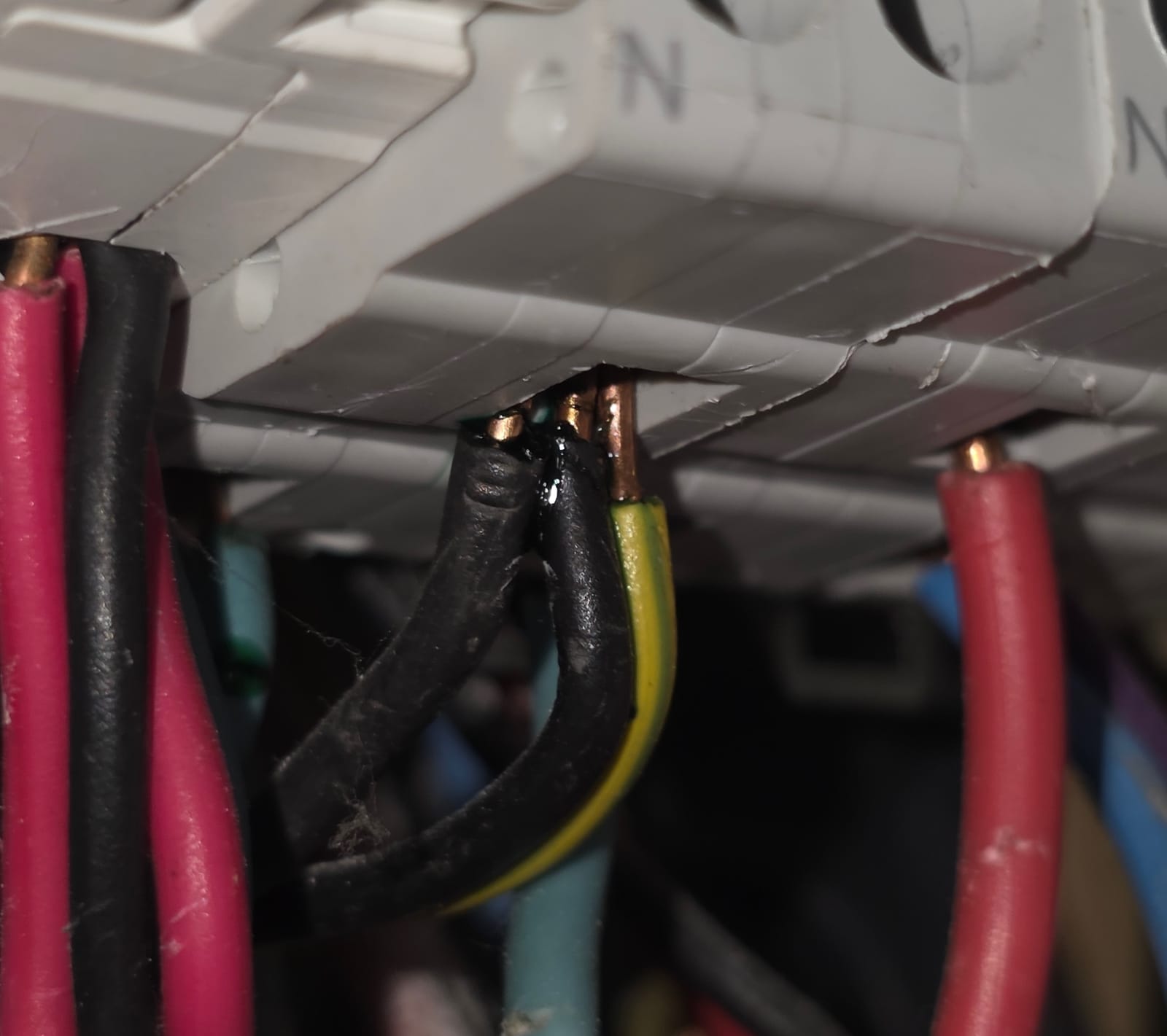

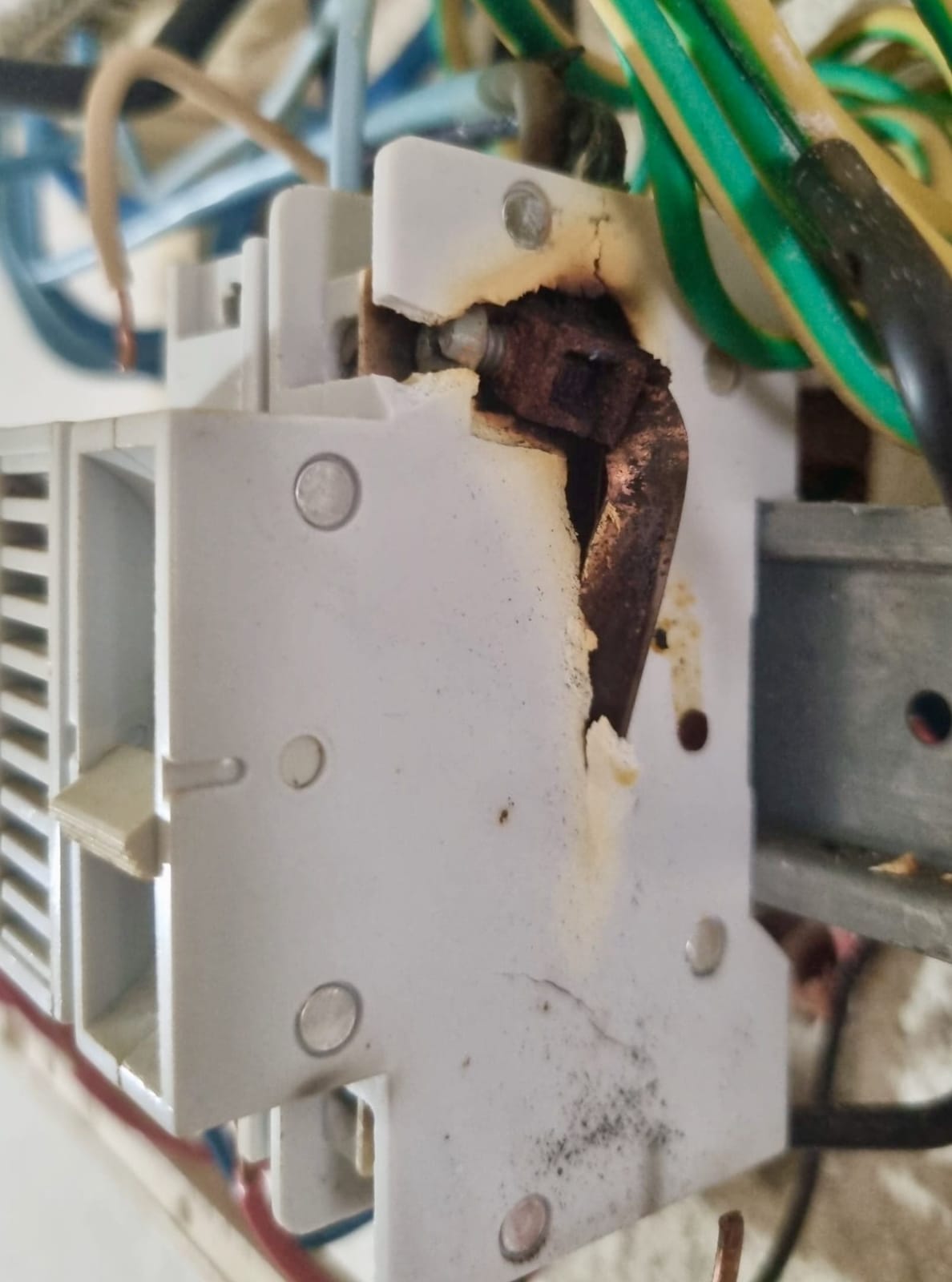

La seconde photo de cette série illustre le défaut le plus fréquent de tous : plusieurs fils dans la même cage d’un disjoncteur, avec l’isolant qui fond sur le conducteur. C’est une mauvaise connexion typique qui commence par un échauffement modeste avant de devenir un départ qui déclenche.

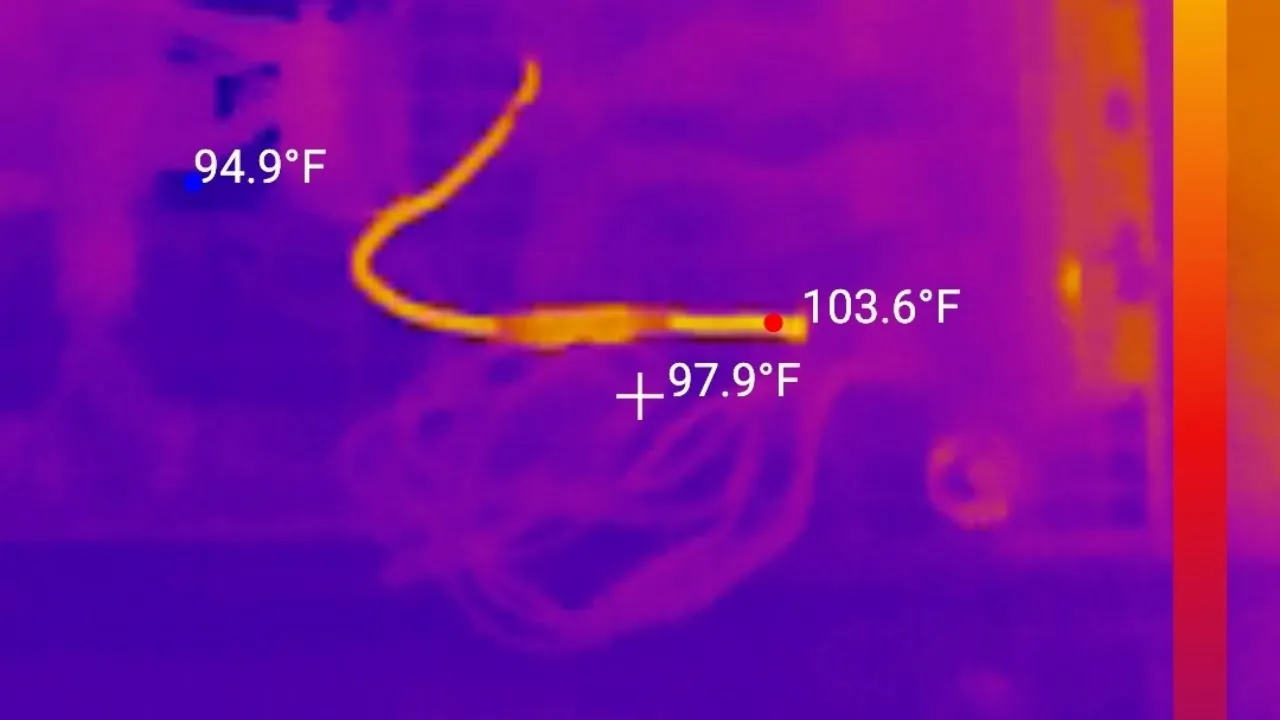

La vidéo ci-dessous montre exactement ce que je recherche pendant un contrôle : des composants chauds qui annoncent la panne avant qu’elle ne se produise. Le principe est le même sur un tableau domestique que sur une installation industrielle, seule l’échelle change.

Quand couper le circuit et appeler un électricien

La caméra thermique est un outil d’alerte, pas un outil de réparation. Trois situations ne se discutent pas : un écart supérieur à 20 K entre deux connexions similaires, une odeur de brûlé dans le tableau, ou un déclenchement répété du disjoncteur général. Dans ces trois cas, je coupe le circuit concerné ou le général, et je fais intervenir.

Le bricolage a ses limites, et elles sont vite atteintes sur un tableau. Reprendre un serrage sous tension, remplacer un disjoncteur, équilibrer un neutre commun : ce sont des interventions qui exigent la mise hors tension, la vérification d’absence de tension et un diagnostic complet de l’installation. Mon article sur les dangers d’une odeur de brûlé dans le tableau détaille les signaux qui doivent faire couper immédiatement.

Pour un particulier, le bon réflexe est simple : scanner pour surveiller, noter les écarts, et faire contrôler par un électricien toute connexion qui dépasse 10 K d’écart avec sa voisine. Le contrôle à distance ne coûte rien et peut se répéter chaque saison, à charge comparable. C’est la meilleure façon de transformer une caméra à quelques centaines d’euros en protection permanente du tableau.

Quelle UNI-T pour scanner un tableau

UNI-T propose la gamme thermique la plus cohérente pour cet usage en dehors des marques historiques : une vingtaine de références du détecteur 80 × 60 au 640 × 512, avec des prix qui restent une fraction de ceux de Fluke ou FLIR. Les utilisateurs américains le disent souvent : au travail, une UNI-T donne les mêmes relevés qu’une caméra nettement plus chère.

La UTi260B est la référence que je conseille : capteur 256 × 192, soit environ 49 000 points de mesure, une fréquence de 25 Hz et une plage de -20 à 550 °C qui couvre largement un tableau.

Le prix constaté sur les distributeurs américains va de 336 à 429 $, et la fiche officielle UNI-T décrit un boîtier durci, résistant à la chute de 2 m et classé IP65. C’est une caméra de chantier complète, pas un gadget de téléphone.

Pour les deux autres références, je dois être honnête : la UTi85A et la UTi320E existent au catalogue officiel UNI-T, mais leurs prix publics passent par les distributeurs. La UTi85A, capteur 80 × 60 à 9 Hz et plage -10 à 400 °C, est une vraie entrée de gamme : suffisante pour apprendre, mais son image basse définition rend le balayage d’un tableau pénible.

La UTi320E, détecteur 320 × 240 avec le Wi-Fi et la caméra visible, se trouve autour de 950 $ sur Amazon, et la UTi730E complète la série. Le haut de gamme UTi760X à 6 599 €, lui, s’adresse aux contrôles de certification, pas à une vérification annuelle de tableau.

Ce conseil de la communauté américaine correspond à mon usage : balayer une rangée de disjoncteurs à la main exige une image fluide, sans effet de scintillement. À 25 Hz, la caméra suit le mouvement du poignet et le point visé reste net. À 9 Hz, l’image tremble et on relit chaque vis deux fois.

Si le budget est serré, la Topdon TC001, que j’utilise tous les jours, tourne aussi à 25 Hz pour 209,97 € sur Amazon.fr et 225 € HT chez Topdon.

Ma méthode réelle avec la TC001

Au quotidien, je travaille avec la TC001 branchée en USB-C sur un smartphone Android. Les fiches produit décrivent un outil simple ; la réalité du terrain a quelques aspérités qu’il faut connaître avant de relever une valeur.

Mon protocole réel est simple. Je branche la caméra, je lance l’application TopInfrared, et je vise d’abord les borniers plutôt que les corps de disjoncteurs : c’est là que les échauffements apparaissent en premier. Je passe chaque vis en revue, une par une, puis je compare les phases d’un même départ.

Avant la mesure, je m’assure que les circuits sont chargés : je demande au client d’allumer le chauffe-eau et le chauffage une demi-heure avant, ou de lancer la recharge du véhicule pendant le contrôle.

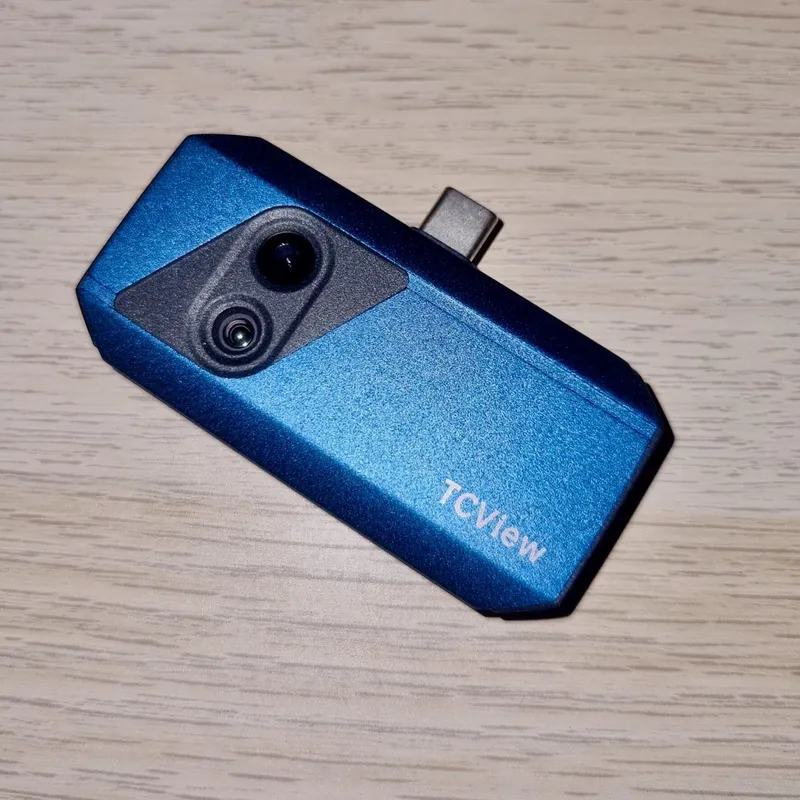

La TC001 en conditions de mesure : le module se branche directement sur le port USB-C du téléphone.

Archives Théo Desrousseaux

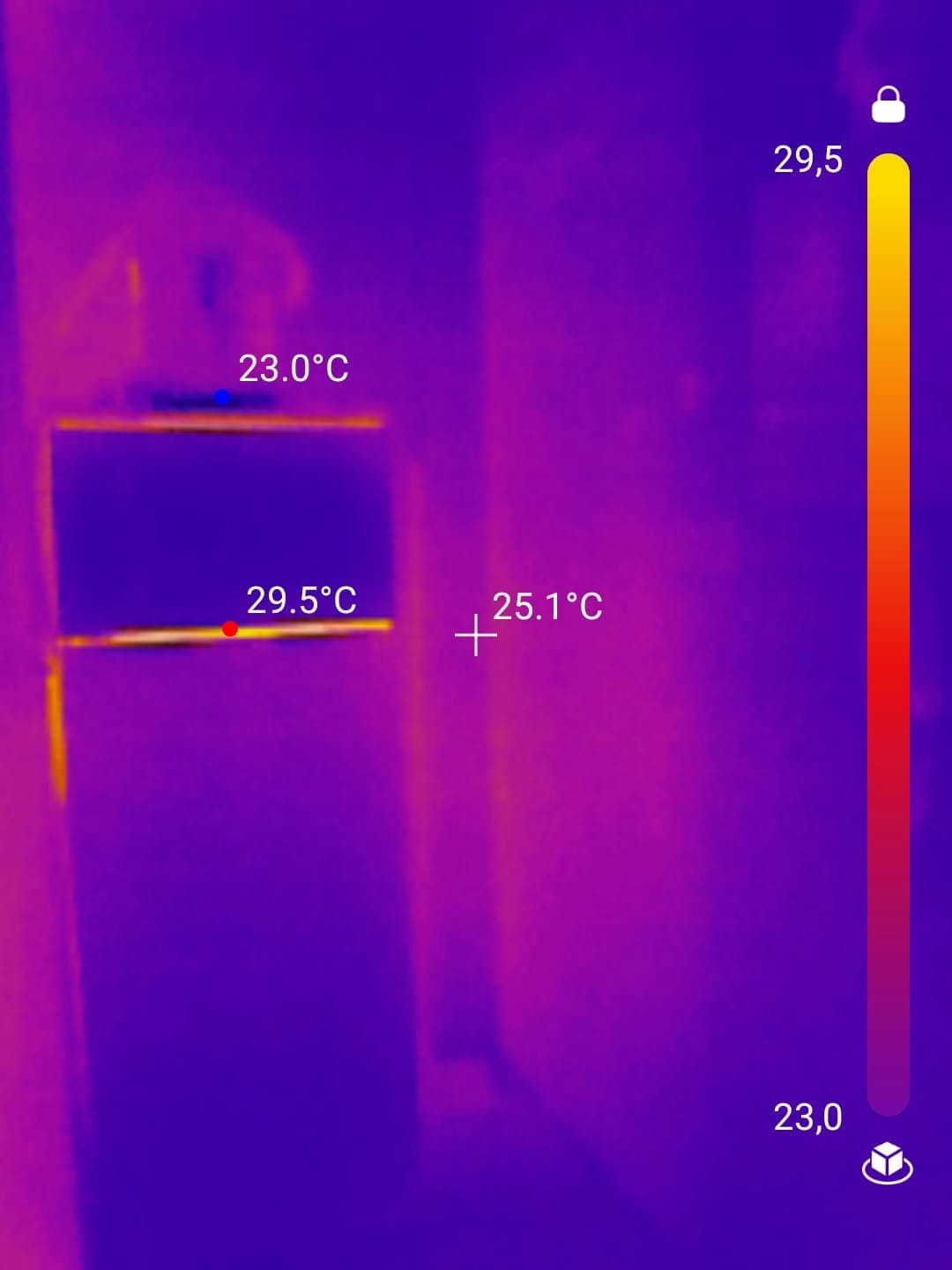

La caméra fixée au smartphone pendant un contrôle, relevé thermique affiché à l’écran.

Archives Théo Desrousseaux

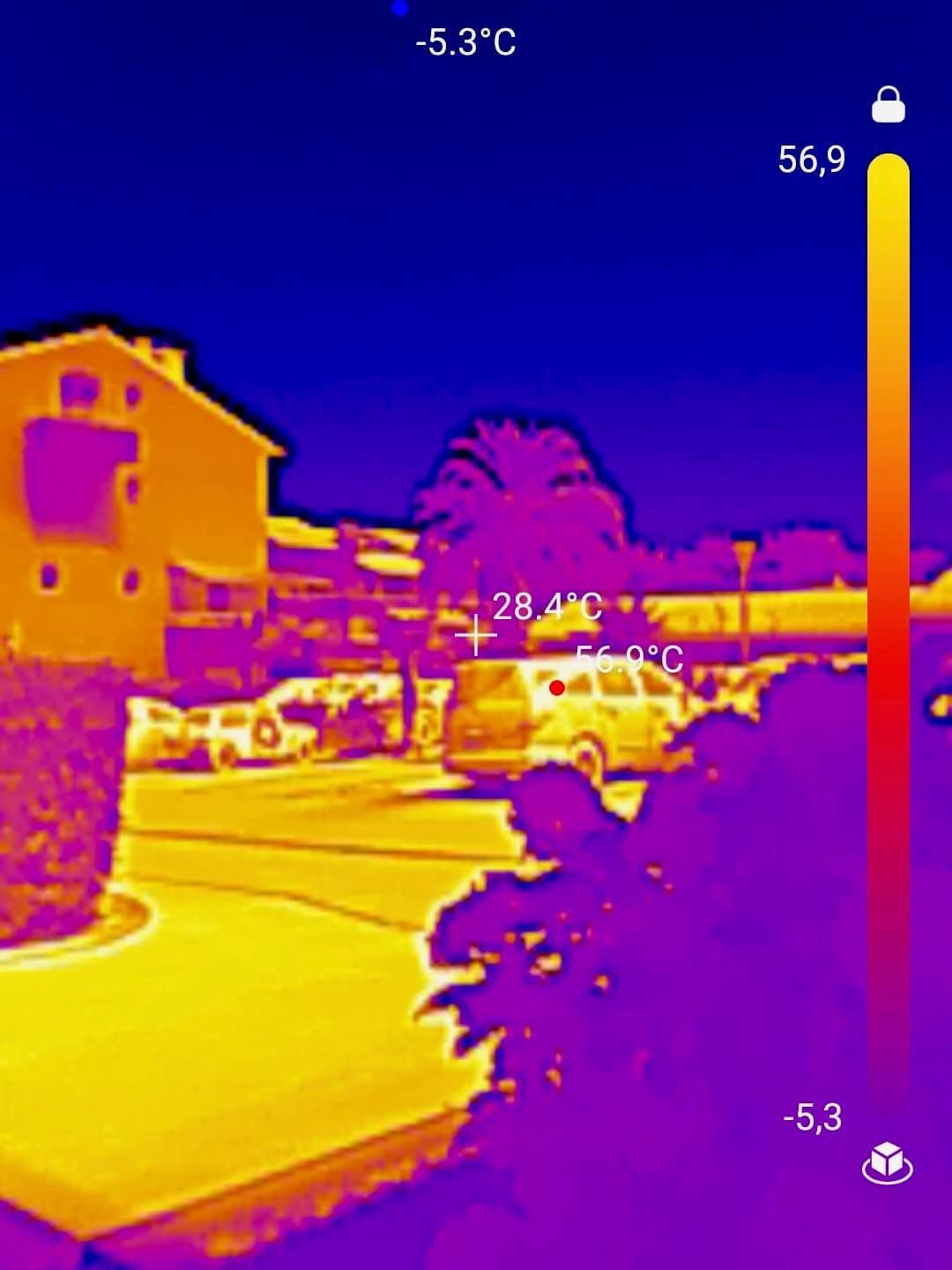

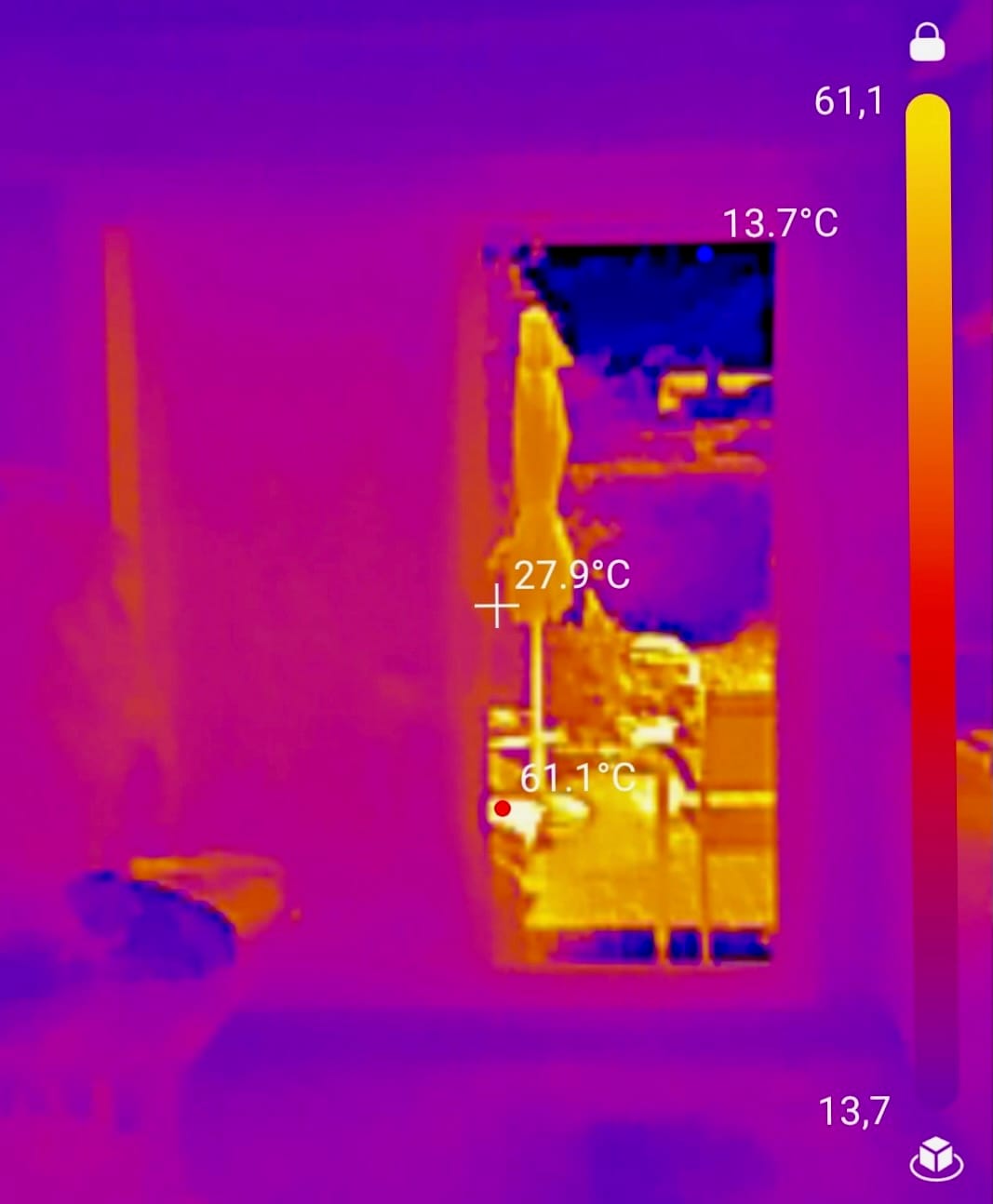

La TC001 avec son câble adaptateur de 50 cm, qui évite les déconnexions avec une coque épaisse.

Archives Théo Desrousseaux

1 / 3

La TC001 se déconnecte parfois du port USB-C quand je bouge le téléphone, et je la branche par réflexe après chaque photo. Ces limites du format smartphone sont compensées par une précision réelle : les relevés suivent les thermostats et les chauffe-eau à quelques dixièmes de degré près. Pour la recherche de points chauds, elle est devenue aussi courante dans ma sacoche que le tournevis test.

Mon avis détaillé de la Topdon TC001 Max et le comparatif TC001 contre TC001 Max couvrent le choix de la version si le téléphone de service est un iPhone.

La caméra ne remplace pas les appareils de mesure

La caméra thermique répond à une question : où se trouve la surchauffe. Elle ne répond pas aux questions suivantes : quelle est la tension, quel courant circule, la continuité de la terre est-elle bonne. Le multimètre reste l’outil qui confirme chaque suspicion, et mon guide du meilleur multimètre aide à choisir le modèle qui accompagne la caméra dans la caisse.

Sur une installation existante, la complémentarité est simple : la caméra scanne le tableau en deux minutes et montre la vis chaude ; le multimètre, lui, vérifie la tension au repos, le courant en charge et la continuité des masses. Pour la terre, le testeur de terre comme le Catu DT-300 prend le relais de la caméra, qui ne voit pas une résistance de terre.

La hiérarchie des outils ne change pas avec la thermographie. La caméra oriente, le multimètre mesure, l’électricien habilité intervient. Un écart de température n’est qu’un indice : la décision de couper, de reprendre un serrage ou de remplacer un appareil se prend sur des mesures, jamais sur une image colorée.

Quiz : les repères du scan thermique

Questions fréquentes

La caméra thermique change le rapport au tableau : elle transforme un contrôle passif, une visite visuelle, en mesure active, répétable à chaque saison. Avec un protocole propre, la mise en charge des circuits et la comparaison des phases, un point chaud se trouve en quelques minutes, sans ouvrir l’armoire et sans risque inutile.

C’est l’outil le plus rentable que j’aie ajouté à la mallette de diagnostic, et le seuil des 10 K reste le seul chiffre à retenir.
