FLIR : histoire de la thermographie et des caméras

Le nom FLIR est devenu un raccourci courant pour parler d’une caméra thermique. C’est pratique, mais cela efface trois réalités différentes : FLIR Systems, créée en 1978 pour l’imagerie infrarouge aéroportée ; des entreprises plus anciennes comme Agema et Inframetrics qui ont rejoint son histoire ; et la marque Teledyne FLIR actuelle. Je les sépare ici pour éviter de faire dire à une petite caméra de chantier l’histoire ou les performances d’un système aéroporté.

L’autre raccourci consiste à confondre image thermique et diagnostic. Une caméra visualise le rayonnement infrarouge reçu par son capteur et, sur un modèle radiométrique, estime une température à partir de paramètres choisis. Elle peut révéler un écart à contrôler dans un tableau, une machine ou une enveloppe de bâtiment. Elle ne lit ni l’état d’un serrage, ni la cause d’un échauffement, ni la sécurité d’un circuit à elle seule.

Ce que désigne FLIR dans l’histoire et sur une fiche produit

Le sigle est lié à l’expression anglaise forward-looking infrared, employée pour des systèmes d’observation infrarouge dirigés vers l’avant. Dans le langage commercial, « FLIR » est aussi devenu la marque visible sur une vaste gamme de caméras, modules, logiciels et capteurs. Ce double emploi explique pourquoi il faut nommer le contexte : un système aéroporté, une caméra de maintenance, un module de smartphone ou une marque ne sont pas des objets équivalents.

La page historique de Teledyne FLIR situe la création de FLIR Systems en 1978. Son objectif déclaré est alors le développement de systèmes infrarouges thermiques de hautes performances et à coût réduit pour des applications aéroportées. Cette source décrit le point de départ de la société, pas l’invention de la thermographie entière. L’infrarouge et les appareils de détection avaient évidemment une histoire scientifique et industrielle antérieure.

Je retiens une règle de lecture simple pour les catalogues. Quand la documentation dit qu’une caméra détecte l’énergie infrarouge émise par des personnes, objets et matériaux, elle décrit le principe physique de l’imagerie thermique. Quand elle annonce qu’un appareil « détecte un problème », cela désigne une aide à l’inspection et non une certitude sur la cause ni une autorisation d’intervenir sur une installation.

Dans un contexte électrique, cette prudence vaut aussi pour les comparaisons de marques. Mon comparatif caméra thermique Fluke ou FLIR met en regard des références identifiées et leurs limites de mesure. L’histoire de Fluke suit un autre parcours industriel : un fabricant de mesure électrique n’a pas nécessairement la même origine, ni le même portefeuille de capteurs infrarouges.

1978 : l’origine aérienne de FLIR Systems, sans roman d’origine

La fondation de 1978 donne une direction claire : l’imagerie infrarouge aéroportée. Il serait tentant d’en déduire que chaque caméra FLIR contemporaine descend directement d’un équipement militaire ou qu’elle hérite de ses performances. Ce serait faux. Une trajectoire industrielle peut partager des technologies, des équipes, des marques et des méthodes de fabrication tout en produisant, plusieurs décennies plus tard, des appareils conçus pour des usages très différents.

La page de Teledyne FLIR indique qu’à la fin des années 1980, l’entreprise commence à exploiter son expérience pour des systèmes portatifs et de laboratoire destinés à des applications commerciales. L’enjeu n’est plus uniquement de produire une image dans l’obscurité ou depuis un aéronef : il devient possible de détecter et de mesurer des différences de température sur une scène de travail. C’est le pont documentaire entre l’origine aérienne et les usages de maintenance.

En 1990, FLIR acquiert le groupe d’imagerie infrarouge industrielle de Hughes Aircraft. Ce fait est rapporté par l’historique de la marque. Je le présente comme une opération qui a accéléré l’orientation commerciale mentionnée par FLIR, non comme une preuve qu’une gamme actuelle serait identique à une gamme Hughes ou qu’un modèle actuel disposerait d’une technologie historique précise.

La différence de destination se voit aussi dans la manière de travailler. Pour une inspection électrique, l’objectif n’est pas d’« observer de loin » mais de documenter un point identifié : appareil concerné, charge au moment de l’image, angle de prise de vue, réglages et mesure de confirmation. Les termes thermographie électrique et « caméra thermique » ne dispensent pas de cette fiche de contexte.

Agema et Inframetrics : deux héritages essentiels, mais distincts

L’histoire publiée par Teledyne FLIR est plus intéressante lorsqu’elle cesse de se limiter au nom FLIR. Elle indique l’acquisition d’Agema, société suédoise, en 1998, puis d’Inframetrics, basée à Boston, à la mi-1999. Selon cette même source, les deux entreprises représentent ensemble plus de soixante ans de développement de caméras infrarouges et d’applications thermographiques.

Agema est particulièrement pertinente pour les lecteurs qui associent la thermographie à la maintenance électrique. Teledyne FLIR attribue à Agema le premier scanner infrarouge commercial conçu pour l’inspection de lignes électriques en 1965. Elle lui attribue aussi un scanner portable sur batterie en 1973, un système à double longueur d’onde avec enregistrement analogique en temps réel en 1978, puis l’Agema 570, décrit comme première caméra infrarouge non refroidie de la marque, en 1997.

Inframetrics apporte une autre partie de la filiation. L’historique officiel mentionne un système infrarouge compatible télévision en 1975 et une caméra infrarouge à matrice de plan focal au format caméscope en 1995. Ces jalons expliquent pourquoi l’histoire des caméras thermiques est faite de détecteurs, d’optiques, d’électronique, d’enregistrement et de logiciels, pas d’une seule invention linéaire.

Cette distinction est utile avant d’acheter un appareil d’occasion. La valeur historique d’une Agema ou d’une Inframetrics ne prouve ni l’état du détecteur, ni l’autonomie de la batterie, ni le support logiciel, ni la disponibilité d’une calibration. Je regarde le modèle complet, son état, ses accessoires et le besoin de mesure avant d’y voir une solution de terrain.

Du détecteur refroidi à la caméra portable : la démocratisation ne simplifie pas la mesure

L’historique de la marque associe le développement de l’imagerie commerciale à des systèmes portatifs et de laboratoire, puis à des acquisitions et à la baisse des coûts unitaires. Cette évolution explique qu’une caméra thermique soit aujourd’hui accessible dans des formats compacts. Elle ne signifie pas que deux capteurs de taille différente, une optique fixe et un appareil à mise au point manuelle donnent la même information sur une petite cible distante.

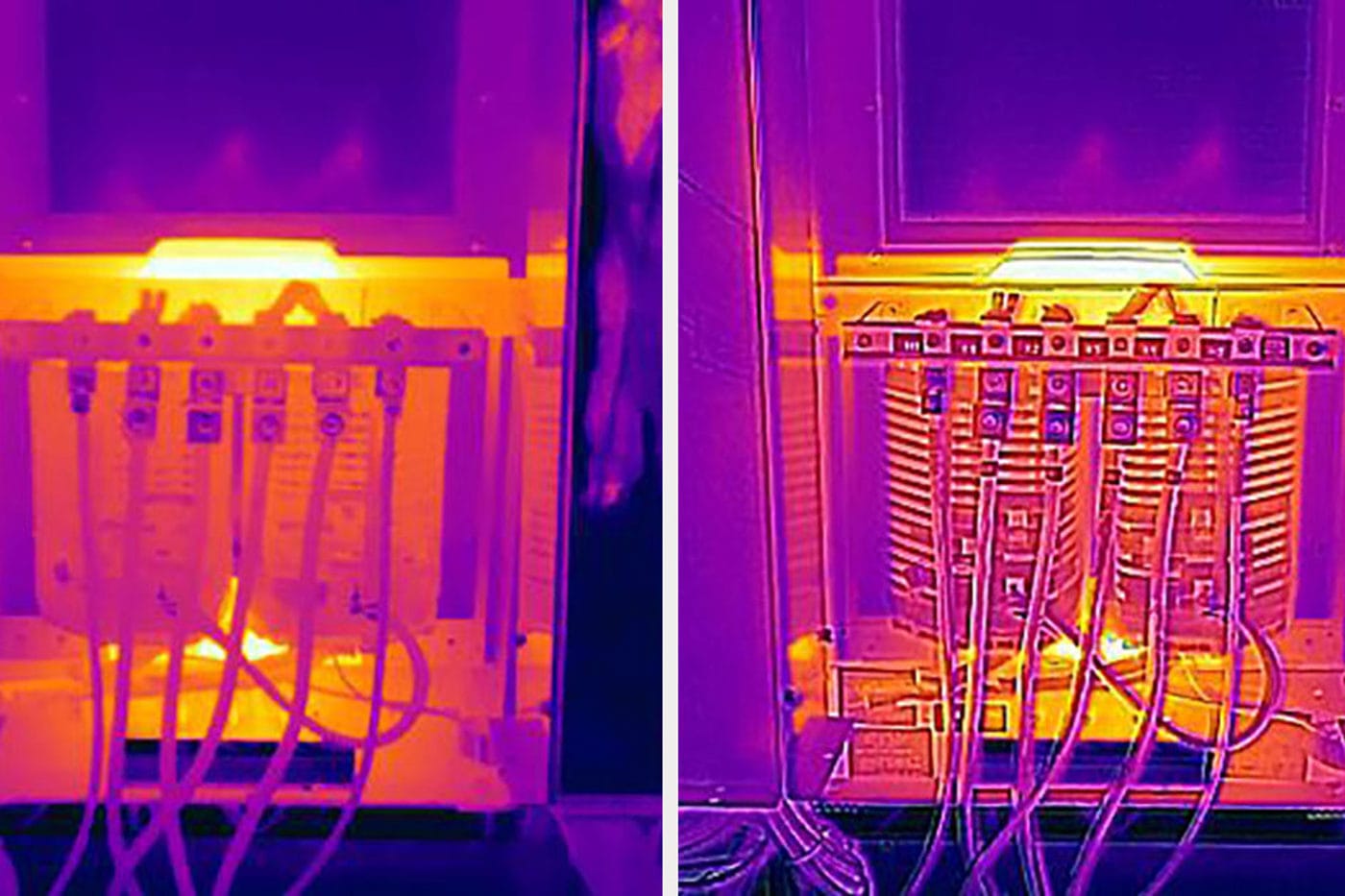

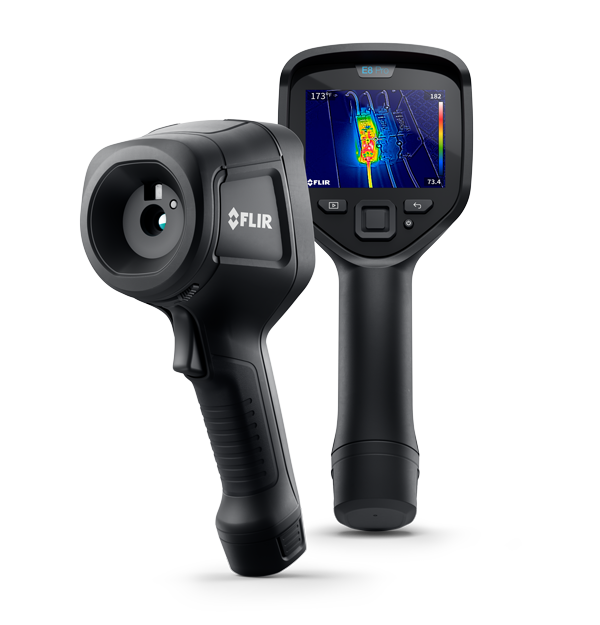

La FLIR E8 Pro est un exemple actuel de caméra portable. Sa page produit associe la recherche de problèmes électriques, mécaniques ou de bâtiment à l’imagerie thermique, à la caméra visible et au traitement MSX. Le rôle de cette superposition est de donner du contexte visuel autour de l’information thermique. Un numéro de borne ou le tracé d’un conducteur devient plus facile à identifier, ce qui améliore la traçabilité de l’image dans un rapport.

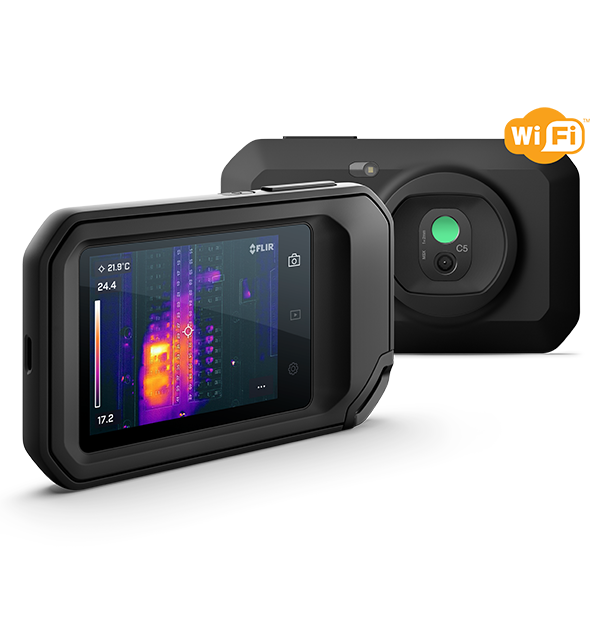

La FLIR C5 montre une autre logique : appareil de poche, capteur thermique 160 × 120, caméra visible de 5 mégapixels et connectivité Wi-Fi. Sa fiche précise aussi des corrections de mesure telles que l’émissivité, la température apparente réfléchie et une compensation atmosphérique. Ces paramètres sont importants : une image nette avec une palette convaincante ne garantit pas une température exploitable si la scène ou les réglages ne sont pas compris.

Je ne traite donc pas la miniaturisation comme un verdict. Une petite caméra peut être pertinente pour repérer un écart et constituer une première documentation. Elle peut être insuffisante lorsqu’un composant est petit, loin, masqué, brillant ou proche d’autres sources chaudes. La décision se prend sur la taille apparente de la cible, la distance, l’optique, la mise au point et le besoin de rapport, pas sur le fait qu’un appareil tient dans une poche.

Pour choisir un instrument électrique, je garde la même méthode que dans mon guide du meilleur multimètre pour électricien : une famille d’appareils ne suffit pas. La catégorie de sécurité, les cordons, la fonction réellement mesurée et la situation de travail comptent autant que la notoriété d’une marque.

La bascule Teledyne de 2021 : ce qui a changé sur le plan industriel

Teledyne annonce avoir finalisé l’acquisition de FLIR Systems le 14 mai 2021. Son communiqué précise que FLIR rejoint alors le segment Digital Imaging et opère sous le nom Teledyne FLIR. C’est le fait industriel à retenir aujourd’hui : FLIR n’est plus une société cotée autonome sous le symbole NASDAQ FLIR.

Cela n’autorise pas à fusionner les catalogues à l’aveugle. Teledyne est un groupe qui couvre de l’imagerie numérique, de l’instrumentation, de l’électronique aérospatiale et de défense ainsi que des systèmes techniques. FLIR demeure une marque et des activités d’imagerie sous ce groupe. Une compatibilité de batterie, de logiciel, de support ou de capteur doit toujours être lue sur la page du modèle ou de l’accessoire.

L’intérêt pratique du changement est surtout documentaire. Sur une notice récente, un bon de calibration ou une demande de support, la mention Teledyne FLIR est cohérente avec la propriété actuelle. Sur une ancienne caméra, l’étiquette peut encore porter FLIR Systems, Agema ou Inframetrics. Le nom inscrit sur le boîtier situe une époque, mais ne donne pas à lui seul une réponse sur le suivi possible.

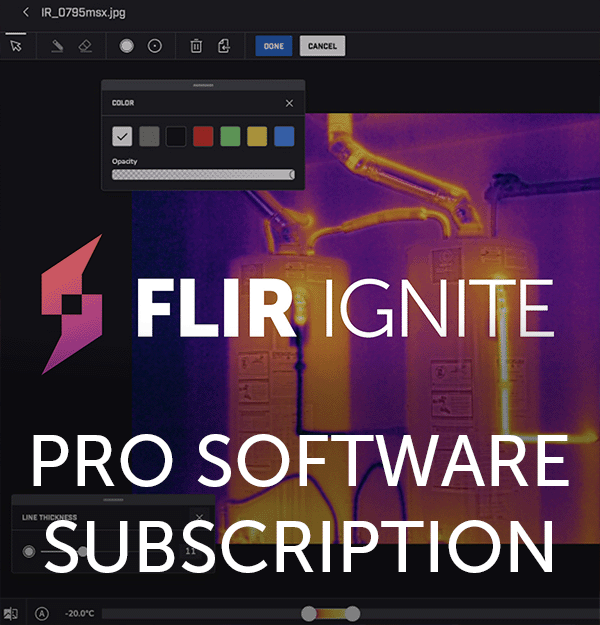

Cette continuité entre appareil et fichier est souvent sous-estimée. Une image seule, exportée sans date, sans point de vue, sans charge et sans réglage, perd vite sa valeur de comparaison. Je conserve le contexte de l’inspection et, quand une anomalie est crédible, je la recoupe avec des mesures adaptées, l’identification du circuit et l’état mécanique accessible hors tension.

Le module smartphone : une extension utile, pas un appareil miracle

La famille mobile est un autre jalon important dans la perception publique de FLIR. Elle rapproche l’imagerie thermique du téléphone, de la photo et du partage rapide. Le nom n’est pas figé : Teledyne FLIR indique qu’en 2025, les FLIR ONE Edge et ONE Edge Pro ont été renommées FLIR Edge et FLIR Edge Pro. Le changement de nom ne rend pas les anciens accessoires automatiquement interchangeables.

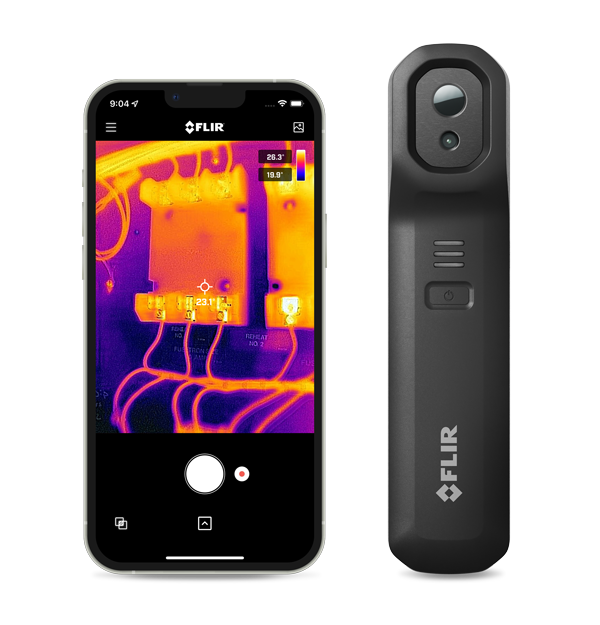

La page française de la FLIR Edge Pro décrit une caméra infrarouge sans fil pour appareils iOS et Android, utilisable fixée au téléphone ou à distance. Cette séparation entre capteur et téléphone est pratique lorsque la cible est difficile d’accès. Elle ne lève pas les contraintes d’observation : la caméra doit encore voir la surface utile avec une distance, un angle et une résolution qui permettent d’isoler le détail recherché.

Je distingue alors deux usages. Le premier est le repérage : chercher une zone différente, comparer des fusibles, localiser une canalisation chaude ou organiser une inspection. Le second est la mesure exploitable : documenter un écart avec les paramètres nécessaires, les conditions comparables et une confirmation proportionnée au risque. Un module smartphone peut servir au premier et parfois au second, mais la fiche technique et le protocole doivent le démontrer pour le cas réel.

Ce qu’une thermographie mesure réellement

Une caméra thermique ne « voit » pas directement la température interne d’un matériel. Elle reçoit du rayonnement infrarouge venant de la surface observée et de son environnement réfléchi. Le logiciel convertit ce signal en température apparente ou estimée selon la bande spectrale, la calibration et les paramètres renseignés. Cette définition paraît théorique, mais elle explique les erreurs les plus fréquentes en inspection.

La documentation FLIR consacrée aux outils de mesure désigne l’émissivité et la température réfléchie comme les deux paramètres les plus importants à régler correctement. Le NIST rappelle de son côté que la thermographie dépend aussi de la conduction, de la convection, de la réflexion, de l’émission, des propriétés du matériau et des conditions d’environnement. Une valeur unique à l’écran n’est donc pas un fait isolé de son contexte.

Sur un métal nu, brillant ou chromé, le risque de réflexion est particulièrement important. L’écran peut montrer la signature d’un opérateur, d’un ciel, d’un luminaire ou d’une source chaude voisine plutôt que celle du composant. L’angle de vue, l’état de surface et une comparaison avec un point voisin de même nature peuvent aider à lever le doute. Je ne « corrige » pas une mesure incertaine en choisissant simplement une palette plus spectaculaire.

La distance a aussi un effet concret. Si le détail occupe trop peu de pixels, le mélange entre sa température et celle de l’arrière-plan rend la valeur peu représentative. Le NIST décrit ce problème de taille de source, qui devient critique quand l’objet mesuré est petit par rapport au champ observé ou à l’étalonnage. C’est une raison de plus pour ne pas comparer des chiffres pris à des distances différentes sans le signaler.

Ce que je contrôle autour d’un tableau électrique

La thermographie est intéressante parce qu’elle donne une vue de surface rapide sur plusieurs éléments. Dans un tableau, elle peut faire ressortir un départ qui se distingue des départs comparables, une connexion anormalement chaude ou une zone soumise à une charge particulière. Elle ne permet pas de manipuler sous tension ni d’écarter les règles de prévention.

Avant toute ouverture ou toute mesure, j’identifie le rôle du tableau, les circuits et la personne responsable de l’installation. Les opérations sur ou au voisinage de pièces nues sous tension relèvent d’une préparation, d’une habilitation et de moyens adaptés. Une caméra tenue à distance ne change pas le niveau de risque électrique. Le diagnostic d’un défaut commence par la sécurité, pas par la couleur affichée.

L’écart doit ensuite être comparé à quelque chose de pertinent : même type d’appareil, charge comparable, même phase quand cela s’applique, moment de fonctionnement et angle similaire. Un disjoncteur qui alimente une plaque de cuisson en service n’a aucune raison d’avoir la même image qu’un départ inutilisé. C’est le contexte électrique qui donne une signification à l’écart thermique.

Quand il faut confirmer l’état d’un circuit, la caméra ne remplace ni un contrôleur d’installation ni un testeur d’isolement. Mon guide sur le mégohmmètre et ses limites explique pourquoi l’essai d’isolement se prépare sur un circuit séparé et hors tension. De la même façon, le guide mesurer la terre dans une maison ne se résume pas à photographier un conducteur de protection plus chaud ou plus froid que les autres.

• Identifier la cible : repérer le circuit, l’appareil, la charge et la position exacte avant de comparer les images.
• Régler ce qui est mesurable : émissivité, température réfléchie, distance et mise au point doivent être cohérentes avec la scène.
• Comparer à bon escient : rapprocher des éléments de même fonction et observés dans des conditions comparables.
• Confirmer hors risque : une hypothèse thermique se recoupe avec les contrôles mécaniques et électriques adaptés, jamais avec une conclusion hâtive.
• Conserver le contexte : l’image, le point de vue, la date, la charge et les réglages doivent pouvoir être relus plus tard.

Cette méthode évite un travers courant : appeler « point chaud » n’importe quel élément jaune ou blanc. Une palette est un mode d’affichage, pas une échelle universelle. La température, la plage automatique, les marqueurs et le contraste peuvent modifier fortement l’impression visuelle. Ce que je rapporte est l’écart contextualisé, la donnée et le contrôle réalisé, non une sensation donnée par une couleur.

Ce que l’histoire de FLIR aide à choisir aujourd’hui

L’histoire de la marque permet surtout de mieux lire le marché. Elle explique pourquoi FLIR couvre des systèmes industriels, des caméras portables, des modules mobiles, des logiciels et des activités de défense. Elle n’autorise pas à choisir une caméra sur son seul héritage ni à conclure qu’un ancien appareil dispose encore d’un support, d’une mise à jour ou d’une calibration accessible.

Pour un artisan ou un gestionnaire de bâtiment, la question utile n’est pas « quelle marque a la plus longue histoire ? ». C’est : quelle cible faut-il voir, à quelle distance, avec quelle résolution effective, quelle mise au point, quelle documentation et quelle méthode de confirmation ? Cette question vaut aussi dans le diagnostic des défauts électriques courants, où une image peut orienter une recherche mais ne remplace pas la lecture du circuit.

Je conclus donc sans classement de prestige. FLIR a une histoire industrielle vérifiable, construite autour de FLIR Systems puis enrichie par Agema et Inframetrics, avant le rachat Teledyne. Les appareils actuels rendent la thermographie plus accessible, mais la mesure reste conditionnée par la surface, la distance, les réflexions, les réglages et l’interprétation. Le bon résultat n’est pas une image spectaculaire : c’est une décision techniquement justifiée et traçable.
