Fluke iSee : caméra thermique smartphone

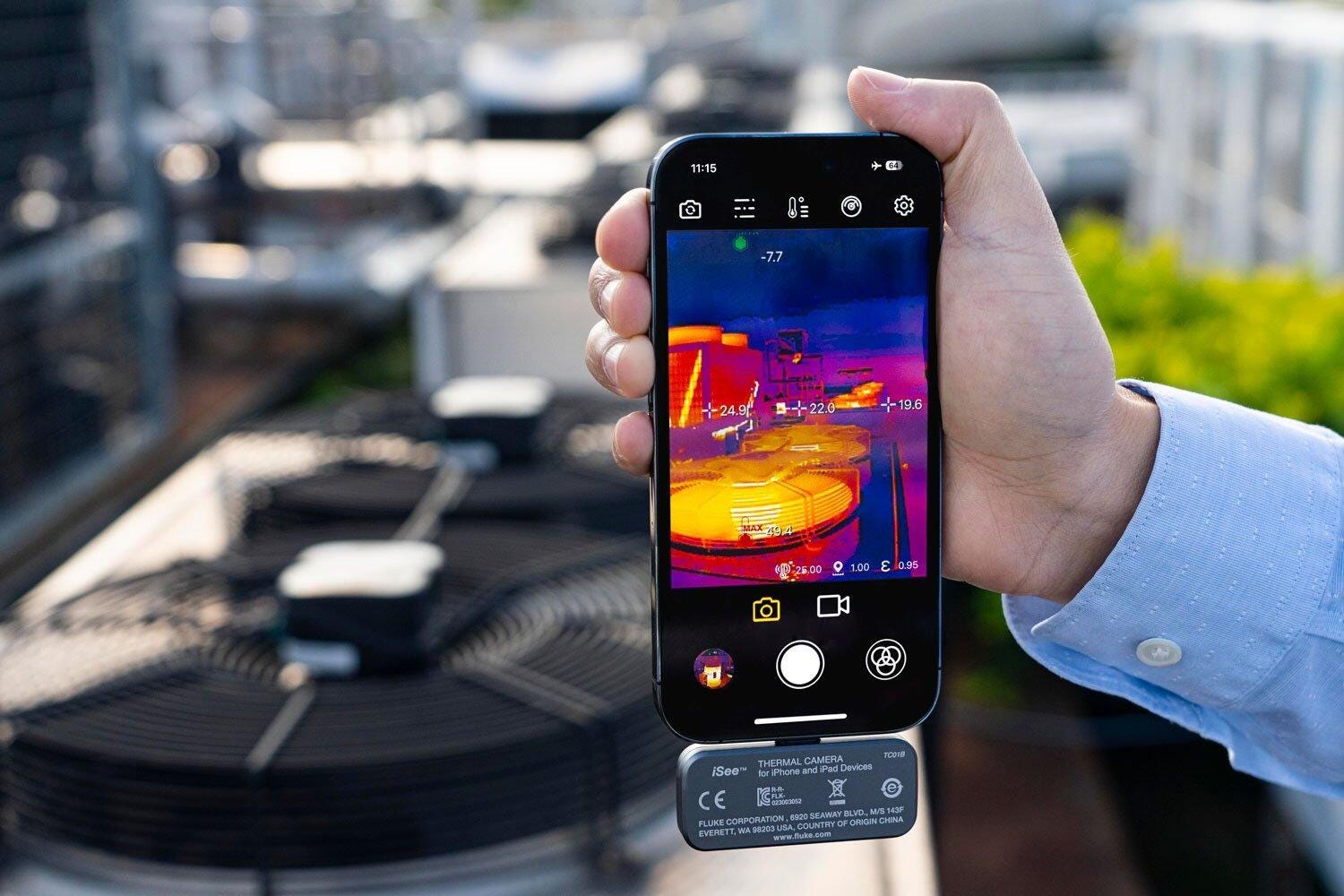

Le Fluke iSee est la réponse de Fluke au module thermique de smartphone : un boîtier optique qui se branche sur le téléphone et transforme son écran en image thermique.

Fluke propose le TC01A en USB-C pour Android, le TC01B en Lightning pour iPhone et iPad et le TC01C en USB-C pour iPhone et iPad. Ces trois références ne sont pas interchangeables du seul fait de leur connecteur.

Ce n’est pas une caméra autonome : il n’y a ni écran ni viseur intégrés. L’image, les captures et le rapport passent par le téléphone et par l’application Fluke iSee, gratuite sur les deux boutiques.

Les valeurs qui décident à l’usage proviennent des fiches techniques Fluke. Le guide sépare la famille TC01, la TC03A thermique, l’ii01 acoustique et la méthode d’observation d’un tableau.

Ce que le module iSee apporte sur un tableau

Sur un tableau électrique, une caméra thermique sert à hiérarchiser les vérifications : elle montre les zones qui chauffent avant qu’on ouvre quoi que ce soit.

Le module iSee s’insère exactement dans cette logique. Branché, il affiche la scène en niveaux de température sur l’écran du téléphone ; l’application capture des photos et des vidéos qui alimentent ensuite le compte rendu.

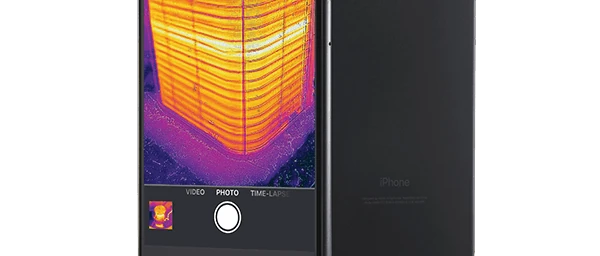

Le principe vaut pour toute la catégorie : un boîtier optique qui s’appuie sur le téléphone, comme le décrit le guide des caméras thermiques Seek Thermal pour smartphone.

Ce que Fluke ajoute tient en trois briques : deux connectiques couvertes, une application maison et une famille cohérente autour du même format.

• Une seule chose à transporter : le module et le téléphone qui est déjà dans la poche.
• Application Fluke iSee gratuite sur l’App Store et sur Google Play, éditée par Fluke Corporation.
• Alarmes photo et vidéo : l’application peut déclencher une capture automatiquement sur une alarme.
• Deux écosystèmes couverts : TC01A USB-C pour Android, TC01B Lightning et TC01C USB-C pour iOS.
• Une série qui s’étend : l’application prend en charge la caméra acoustique ii01 depuis le 7 août 2026.

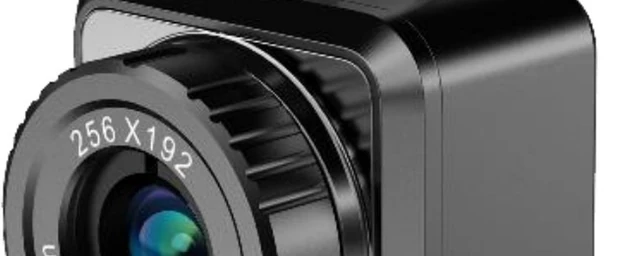

Le format n’est pas propre à Fluke, et la manière de départager deux modules se travaille : le comparatif entre Topdon et FLIR détaille ce que l’application et le détecteur changent dans la lecture.

TC01A, TC01B, TC01C : quelle référence pour quel téléphone

La première question n’est pas optique, elle est mécanique : tout dépend du port du téléphone.

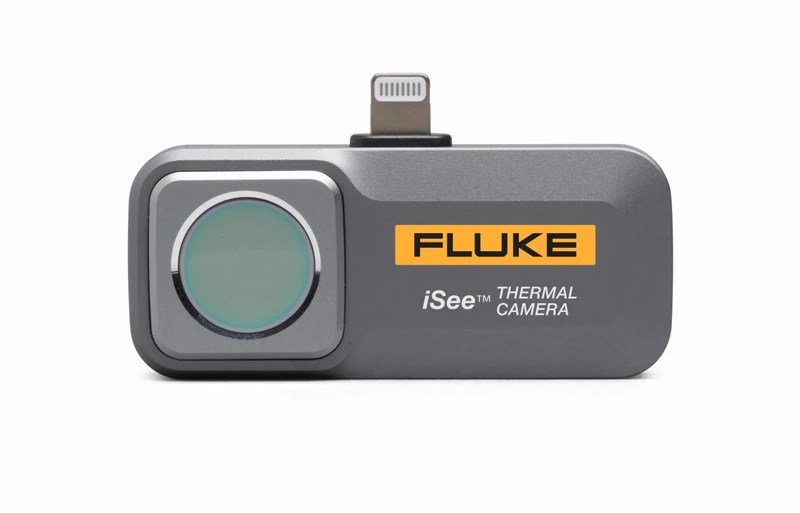

La fiche produit Fluke distingue TC01A (Android / USB-C), TC01B (iOS / Lightning) et TC01C (iOS / USB-C). Le système d’exploitation compte autant que la prise : le TC01A et le TC01C utilisent tous deux l’USB-C, mais ne ciblent pas le même système.

Le réflexe utile reste simple : relever le port de son téléphone avant de commander. Un module en Lightning ne se branche pas sur un port USB-C, et l’inverse est vrai aussi.

La TC03A, la génération thermique annoncée en 2026

La TC03A est un module thermique distinct de la famille TC01. Fluke indique un capteur natif de 384 × 288 pixels, un traitement SuperResolution jusqu’à 768 × 576 et une mise au point manuelle.

La mise au point doit être réglée en fonction de la distance au sujet ; une image floue empêche de qualifier correctement une petite zone chaude. Le mode SuperResolution construit davantage de pixels mais ne transforme pas la caméra en sonde de température au contact.

Il faut encore tenir compte de l’émissivité, de la réflexion des surfaces métalliques et des conditions de charge lorsqu’on inspecte un tableau.

La fiche Fluke distingue TC03A/9 Hz (NETD 50 mK) et TC03A Pro/50 Hz (NETD 45 mK). Les deux ont la même matrice IR annoncée, mais pas la même cadence. Fluke indique une connexion USB-C pour Android et HarmonyOS, sans prise en charge iOS sur cette gamme.

L’ii01, l’autre extension de la série iSee

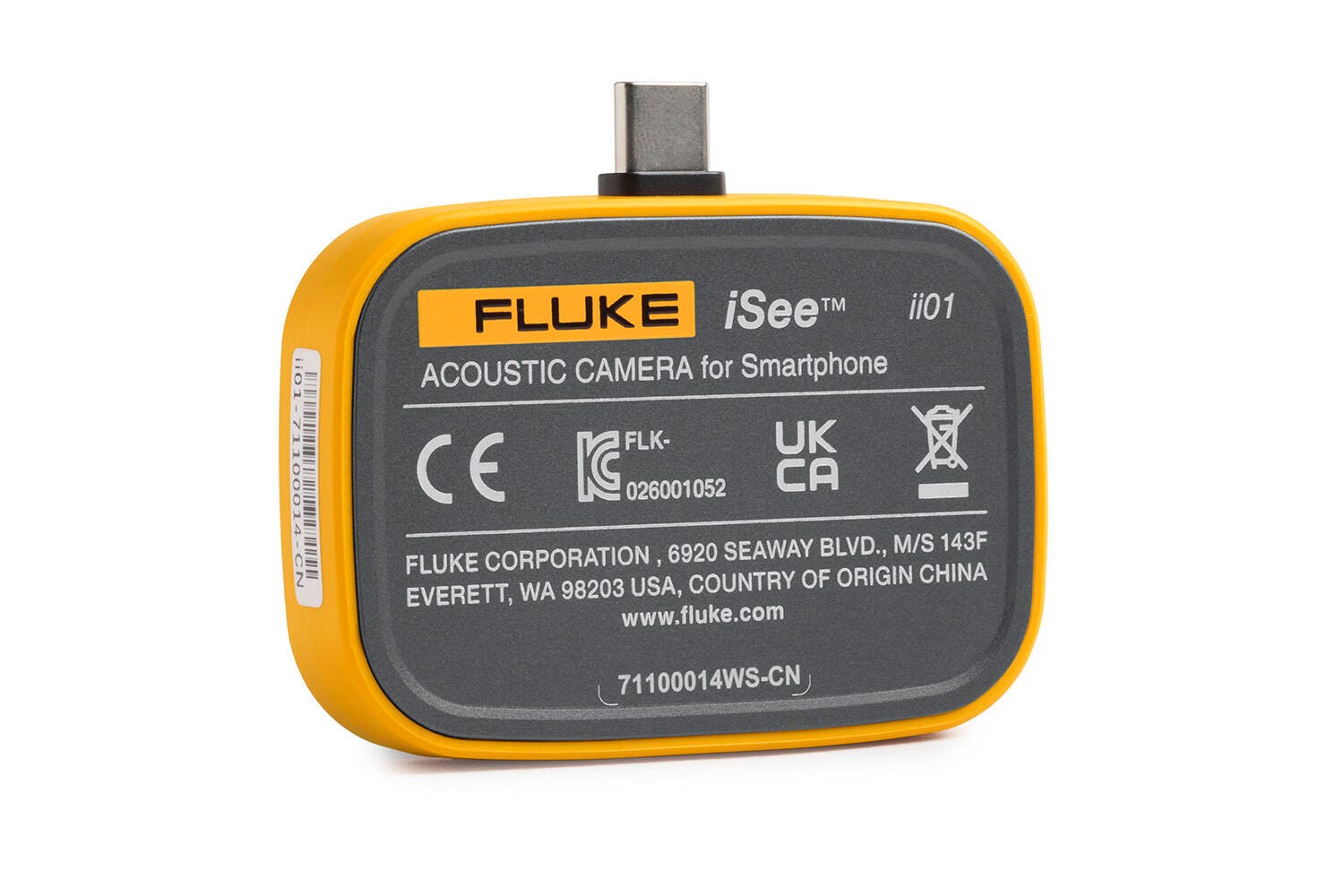

La série mobile de Fluke ne s’arrête pas au thermique. La caméra acoustique ii01 se branche en USB-C sur un smartphone ou une tablette Android, sans configuration lourde, et affiche une carte sonore de la scène.

Elle ne produit pas d’image thermique : elle écoute. Fluke annonce 16 micros MEMS, une bande de 2 à 48 kHz, une portée de 0,5 m à plus de 20 m selon les conditions et un champ de 50° × 38°.

La fiche constructeur prévoit des vidéos MP4 jusqu’à 5 minutes, un mode fuite de 37,5 à 42,6 kHz et une masse de 50 g.

• SoundMap : la carte acoustique superpose les sources sonores à l’image de la scène.
• Mode fuite : un réglage dédié resserre la détection sur la bande la plus utile, en une touche.
• Niveau en dB en temps réel : le point visé s’affiche avec son niveau sonore.
• Captures photo et vidéo sur le terminal, puis partage et reporting depuis l’application Fluke iSee.

Pour un électricien, l’ii01 sert à localiser des sources acoustiques, notamment des fuites, dans les conditions d’application prévues par Fluke. Une température, elle, se lit avec une caméra thermique. Sa référence officielle est ii01, et non « iii01 ».

L’extension à l’acoustique est annoncée par Fluke le 1er septembre 2026, et l’application Android la prend en charge depuis la mise à jour du 7 août 2026.

L’application Fluke iSee : gratuite, mais à connaître

L’application est gratuite, éditée par Fluke Corporation, et disponible sur l’App Store comme sur Google Play.

Côté iPhone et iPad, elle exige iOS 11.0 ou ultérieur et pilote le TC01B. Côté Android, la fiche de la boutique présente l’application pour le TC01A et son interface Type-C.

Deux fonctions sont documentées par les notes de version : les alarmes qui déclenchent une photo ou une vidéo (version 1.2.13) et un format de rapport (version 1.2.14, juin 2025).

Le compteur de la boutique Android dépasse les 50 000 téléchargements, et la mise à jour du 7 août 2026 ajoute la prise en charge du TC03A et de l’ii01 : l’application suit les sorties matérielles de la série.

Les autres fonctions d’analyse, points de mesure, zones, seuils et exports, évoluent d’une version à l’autre : la liste à jour figure dans les notes de version de l’application, sur la boutique de votre téléphone.

L’application iSee reste l’outil du module. L’autre brique logicielle de la marque, Fluke Connect, ne conditionne pas son fonctionnement.

Contrôler un tableau à la caméra thermique : la méthode

Le module donne l’image, pas la conclusion. Sur un tableau, la lecture suit une méthode qui vaut pour n’importe quelle caméra thermique.

L’interprétation demande de la prudence : l’image montre une différence de température de surface, pas une résistance de contact.

Sur une installation triphasée, comparez les trois phases d’un même départ, à charge comparable. Un écart de température oriente la suite du diagnostic sans identifier sa cause ; le contrôle d’équilibrage d’un tableau aide à interpréter les différences.

Le repérage d’une surchauffe sur tableau est détaillé sur un relevé complet à la caméra, et le diagnostic des défauts électriques courants donne la suite des vérifications.

Ce que le module iSee change dans cette méthode

Avec un module à brancher, la méthode ne change pas : l’image arrive sur le téléphone, et l’application s’occupe des captures et du rapport.

Le compromis est celui de la catégorie : l’écran, la mémoire et l’autonomie de la session appartiennent au téléphone. C’est léger à transporter, et cela suppose un téléphone chargé au moment du contrôle.

Sur un terrain sombre, encombré ou en hauteur, la lisibilité dépend de l’écran du téléphone et de son reflet : prévoyez de quoi le protéger et de quoi le tenir.

Les plages d’utilisation, les températures de service et les indices de protection sont précisés par Fluke dans la fiche technique de chaque famille.

Module iSee ou caméra Fluke dédiée : les critères

Fluke couvre les deux formats : le module à brancher sur smartphone, et les caméras thermiques dédiées à écran intégré, dans ses séries TiS et Ti.

Ce n’est pas un match entre les deux approches, c’est un arbitrage de profil d’usage.

• Fréquence d’utilisation : un contrôle occasionnel supporte bien un module à brancher ; un usage quotidien pousse vers un appareil autonome.
• Confort de visée : un écran intégré et une prise en main dédiée restent plus confortables sur une longue session de relevés.
• Parc d’appareils : le module s’appuie sur le téléphone déjà en poche ; une caméra dédiée est un appareil de plus à gérer.
• Suivi des résultats : les deux formats produisent des captures, mais le flux de rapport et de partage pèse dans un suivi de site.

Pour poser les critères dans l’ordre, le guide d’achat des caméras thermiques pour artisans du bâtiment reprend les questions utiles, du besoin à la fiche technique.

Fluke n’est pas un nouveau venu dans l’instrumentation, et l’histoire de la marque éclaire la place que la mesure occupe dans son catalogue.

La fiche technique Fluke, le document qui tranche

Fluke publie ses fiches techniques, les Technical Data, en PDF sur son domaine média, pour la famille TC01A/TC01B comme pour l’ii01.

C’est là que se lisent les valeurs qui décident de l’usage : résolution du détecteur, plage de mesure, fréquence d’image, sensibilité, champ de vision, indice de protection, masse.

Deux références de la même famille peuvent différer sur une seule de ces lignes. C’est la fiche de la référence visée qui engage le constructeur, pas la ressemblance entre deux boîtiers.

Le réflexe avant commande : ouvrir la fiche, relever les valeurs, les confronter à l’usage visé, puis vérifier la compatibilité du téléphone.

Pour un électricien déjà équipé d’un smartphone, l’iSee est une porte d’entrée dans la thermographie Fluke : un format léger, une application entretenue et une série qui s’étend à l’acoustique. Ce qu’il n’est pas : une caméra autonome.

Une image thermique ne constitue pas un diagnostic électrique

Une caméra thermique affiche le rayonnement infrarouge reçu depuis une surface. Cette image peut orienter un contrôle, mais elle ne révèle pas directement l’état d’une connexion cachée, le courant qui traverse un conducteur ou la résistance d’un contact.

Un disjoncteur chaud peut simplement transporter une charge différente de celle de son voisin. C’est la comparaison des conditions électriques qui permet de dépasser le constat visuel.

Pour préparer un relevé, il faut relever la charge au même moment que l’image. Sur une installation résidentielle, un appareil qui vient de démarrer et un autre à l’arrêt ne produisent pas un point de comparaison équivalent.

Dans un local technique, le débit d’air, les portes ouvertes et la durée de fonctionnement peuvent aussi influencer les températures de surface. Une photographie isolée de plusieurs appareils ne suffit donc pas à désigner une défaillance.

La thermographie est surtout utile pour repérer un écart : un élément nettement plus chaud que des éléments comparables, dans des conditions de fonctionnement elles-mêmes comparables.

L’étape suivante consiste à vérifier la situation par la méthode électrique adaptée, sans confondre l’examen à distance avec la possibilité de toucher un circuit.

Le choix entre TC01, TC03A et caméra autonome n’altère pas ces principes. Une résolution plus élevée peut rendre une zone plus identifiable ; elle ne donne pas à elle seule l’émissivité réelle du matériau ni le courant électrique.

L’utilisateur doit séparer l’indication de l’image, son interprétation et la mesure permettant de confirmer une hypothèse.

Surfaces réfléchissantes, vitres et émissivité

La température indiquée dépend de la manière dont la surface émet et réfléchit le rayonnement infrarouge. Les métaux brillants sont un cas sensible : leur reflet thermique peut faire apparaître une zone artificiellement chaude ou froide.

Le chiffre affiché par l’application ne peut pas être interprété comme une mesure certaine sans réglages et conditions de prise de vue adaptés au matériau.

Deux conducteurs ou boîtiers photographiés avec des surfaces différentes ne se comparent pas aussi simplement que deux objets identiques. Même une différence de couleur dans une palette ne représente pas toujours le même écart en degrés, car l’échelle peut être automatique et se réajuster selon la scène.

Pour interpréter un avant/après, garder si possible la même palette, la même plage d’affichage et une géométrie de prise de vue comparable.

Le verre ordinaire ne doit pas être traité comme une fenêtre transparente pour toutes les longueurs d’onde infrarouges. Photographier une armoire à travers une vitre peut surtout renseigner sur la température apparente de la vitre et les réflexions.

Une image nette de la vitre renseigne sur la vitre ; le composant derrière reste hors de portée de la mesure.

Les fiches Fluke donnent des plages de mesure et une sensibilité instrumentale. Ces nombres répondent à des questions distinctes : la plage indique dans quels domaines le constructeur annonce une mesure, et le NETD la finesse de contraste thermique sous un protocole donné.

Aucun des deux ne supprime la nécessité de régler la scène et de tenir compte de l’émissivité. Pour un travail exigeant, il faut documenter les hypothèses employées avant d’annoncer un écart chiffré.

Distance, mise au point et dimension du point chaud

Un capteur ne peut distinguer un détail que s’il reçoit suffisamment de pixels provenant de cet objet. Plus on s’éloigne, plus un petit composant occupe une zone réduite de l’image.

Une tache chaude de quelques millimètres photographiée à plusieurs mètres peut être moyennée avec son environnement : l’image reste agréable à regarder, mais la mesure du petit objet devient peu fiable.

Le champ de vision et la distance de travail méritent donc autant d’attention que la résolution annoncée. Un objectif large facilite le balayage d’une façade ; pour une petite borne, il faut se rapprocher ou choisir une optique adaptée.

Le bon compromis consiste à garder une distance compatible avec les règles de sécurité et à retenir un appareil dont la résolution permet réellement de distinguer la zone recherchée.

La TC03A introduit une mise au point manuelle, selon Fluke. Il faudra la régler avant d’interpréter de petits détails. Son mode SuperResolution annoncé jusqu’à 768 × 576 pixels est un mode de traitement, à distinguer de la matrice native 384 × 288.

Le SuperResolution ajoute des pixels au traitement ; à distance, il ne crée pas d’information physique que le capteur n’a pas captée.

Sur un tableau fermé, une mesure prise sur une façade extérieure documente d’abord cette façade. Ouvrir une armoire pour photographier des composants internes relève d’une autre analyse de risques.

La sécurité et la possibilité de mener une procédure conforme priment sur la qualité d’une image.

Un dossier thermique utile doit pouvoir être relu

Pour exploiter une thermographie après l’intervention, conserver la date, le lieu fonctionnel, l’équipement observé, la charge, la distance de prise de vue et le réglage d’émissivité lorsqu’il est connu.

La température ambiante, la ventilation et le niveau de fonctionnement servent à comprendre pourquoi deux clichés ne montrent pas exactement la même scène.

Il est également préférable de conserver l’image originale et les paramètres associés plutôt qu’un recadrage dépourvu d’échelle. Une palette très contrastée peut rendre une anomalie visible au premier regard, mais elle peut aussi accentuer visuellement un écart ordinaire si l’échelle s’est resserrée.

Le lecteur du rapport doit pouvoir distinguer le fait observé, le réglage de capture et la conclusion technique.

Pour un avant/après réparation, comparer des états réellement comparables : même départ, charge aussi proche que possible, distance similaire et conditions environnementales consignées. Si ces conditions ont changé, le rapport doit le dire.

Une baisse de température sous une charge réduite peut venir de la charge, pas de la réparation : je compare à charge équivalente.

Le smartphone ajoute des paramètres de gestion des données. Les images peuvent comporter des informations de localisation, des étiquettes de clients ou des parties d’installation qui n’ont pas vocation à être publiées.

Avant toute diffusion, supprimer ou masquer les informations identifiantes sans altérer les zones techniques servant de preuve ; le dossier interne et la version publique n’ont pas les mêmes exigences.

Thermique TC03A ou acoustique ii01 : poser la bonne question

La TC03A et l’ii01 appartiennent au même environnement applicatif Fluke, mais elles ne cherchent pas le même phénomène physique.

La TC03A visualise des différences de rayonnement thermique ; l’ii01 visualise la localisation apparente de sources acoustiques, notamment pour la recherche de fuites dans les domaines annoncés par la marque. Une image acoustique ne remplace pas un relevé de température.

Pour détecter une anomalie thermique liée à un départ électrique, il faut une caméra thermique et une méthode de mesure. Pour rechercher une fuite d’air comprimé dans une installation industrielle appropriée, la caméra acoustique peut constituer un outil d’orientation.

Utiliser une caméra parce que l’autre est indisponible ne produit pas une vérification équivalente.

La portée de détection acoustique dépend des conditions du site : niveau sonore environnant, distance, pression et géométrie. La fiche donne une portée, pas une mesure de votre bâtiment.

De la même manière, la résolution de la TC03A aide à voir petit ; elle ne qualifie pas un défaut sur un tableau donné.

En octobre 2026, Fluke m’a proposé un prêt de TC03A et d’ii01 ; les deux appareils ne sont pas encore arrivés. Les fiches Fluke décrivent leurs caractéristiques.
