Eltako ESR64NP-IPM avis : test du micromodule Matter et EnOcean

Quand ajouter un point de commande impose d’ouvrir des saignées dans une cloison peinte, je cherche d’abord l’option qui évite la saignée. L’Eltako ESR64NP-IPM coche deux cases rares : un relais Matter sur Wi-Fi pour le pilotage dans Apple Maison ou Google Home, et une passerelle EnOcean pour l’interrupteur sans pile.

Un boîtier, deux mondes.

Je l’ai posé sur plusieurs chantiers d’habitat ancien et je l’ai maltraité sur mon établi : cycles d’allumage répétés, portée radio à travers les cloisons, serrage des bornes.

Mon verdict porte sur la qualité mécanique des borniers, le comportement du relais 16 A, la configuration des profils de commutation et l’intégration dans les applications domotiques courantes.

Architecture électrotechnique et bornes à cage

Le format octogonal bleu d’Eltako a été pensé pour occuper un gabarit compact de 45 mm de côté sur une épaisseur réduite de 21 mm. Il se glisse au fond d’une boîte d’encastrement standard de 50 mm ou directement dans la cloche supérieure d’un plafonnier.

Alors que nombre de fabricants asiatiques brident leurs actionneurs à un contact miniature de 5 ou 10 A, l’ESR64NP-IPM intègre un contact sec de 16 A sous 250 V AC.

Ce dimensionnement électrique permet d’absorber sans collage les fortes pointes d’appel provoquées par les drivers d’ampoules LED et les alimentations à découpage.

L’appareil intègre en complément un circuit de commutation au passage par zéro de la sinusoïde alternative, ce qui limite les arcs électriques lors de l’ouverture du contact et préserve le relais.

Côté alimentation, le boîtier est souple : il accepte le secteur de 110 à 240 V alternatif, mais se raccorde aussi sur une source continue de 12 V DC via ses bornes spécifiques +12V et GND.

De quoi alimenter le module depuis une installation solaire autonome, un véhicule aménagé ou un circuit d’éclairage en très basse tension de sécurité 12 V.

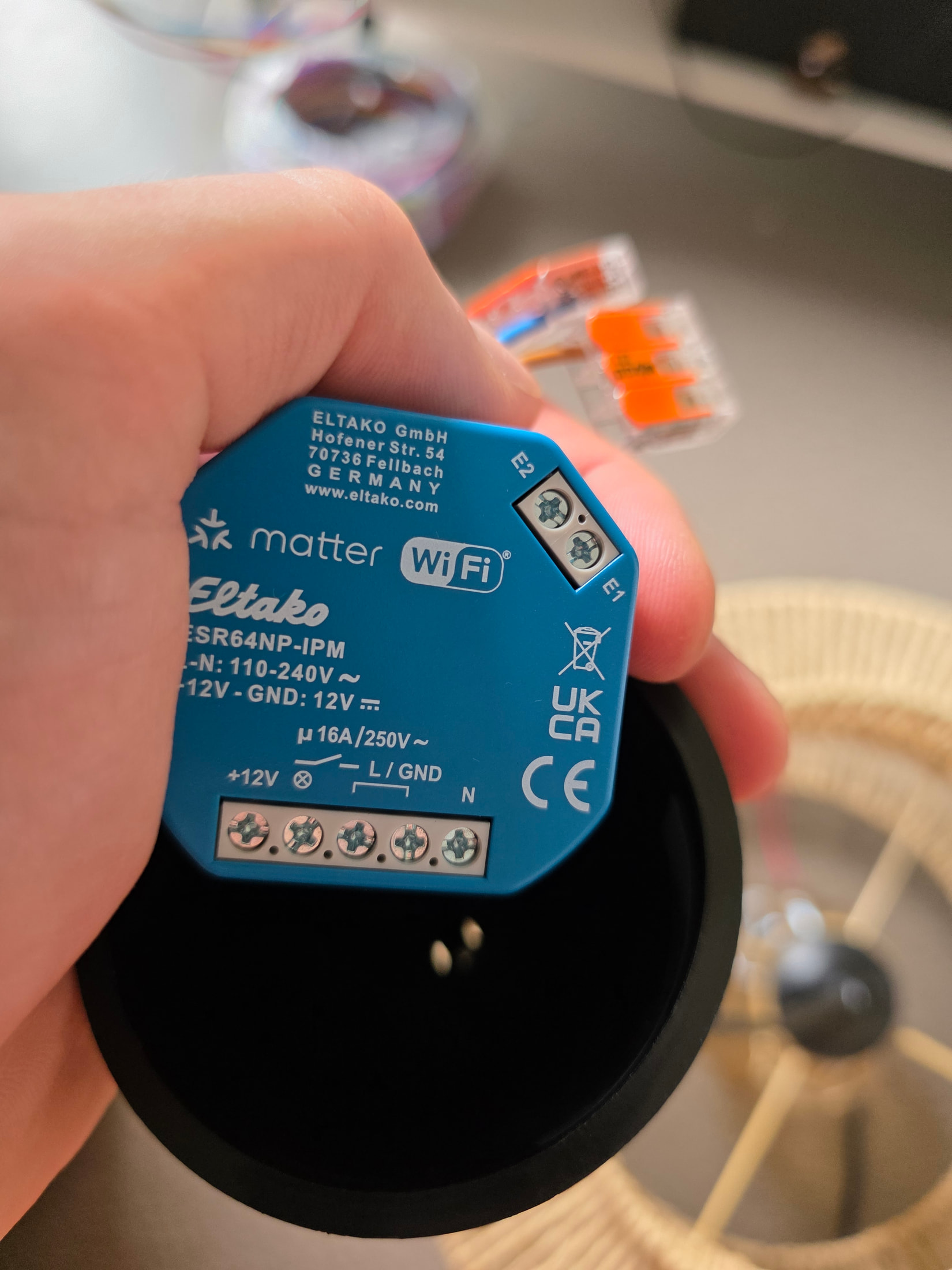

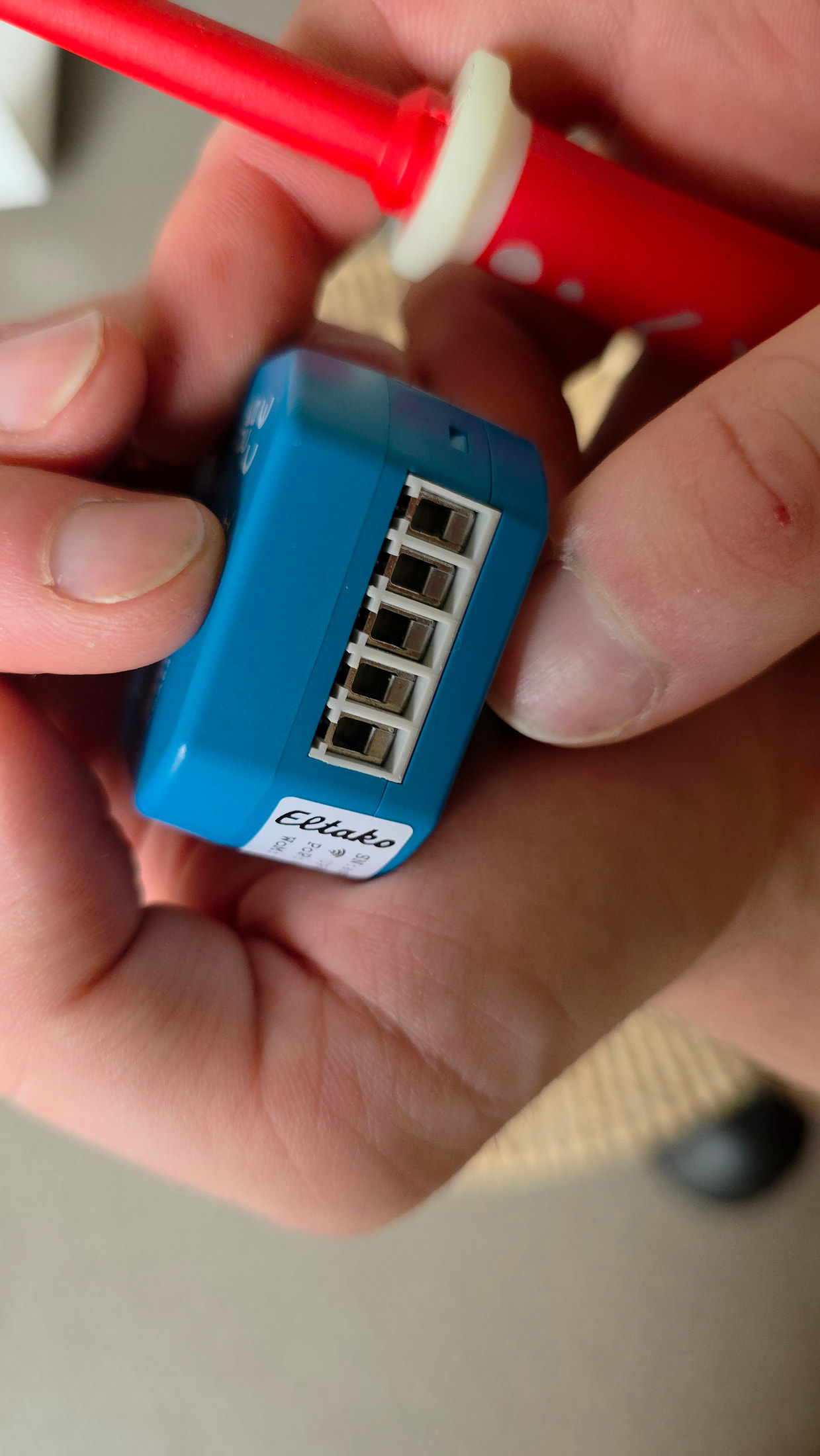

Le micromodule ESR64NP-IPM avant son raccordement.

Le marquage électrique du boîtier se lit avant le choix du circuit à commander.

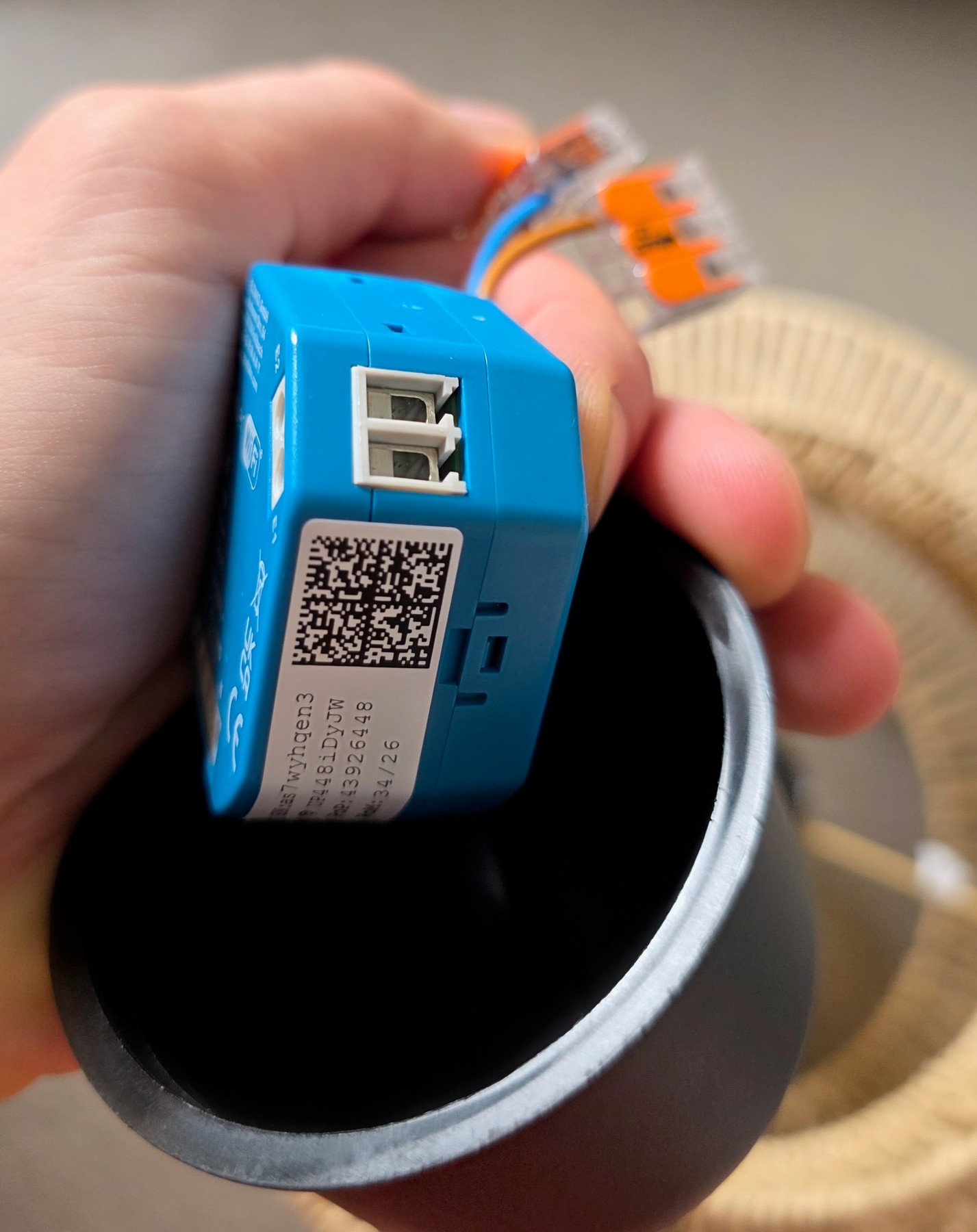

L’étiquette rassemble le code d’appairage et le repérage du bornier.

Les entrées de commande et l’alimentation sont visibles au même endroit.

1 / 4

Le boîtier ne remplace pas la lecture de la notice : le marquage identifie l’appareil, le schéma fixe le raccordement.

Pour l’installateur, le point qui fait la différence tient aux bornes à cage à étrier ascendant. Sur la plupart des actionneurs connectés concurrents, la vis vient directement frotter contre le cuivre dénudé, ce qui broie les brins fins ou repousse les conducteurs lors du vissage.

Chez Eltako, la rotation de la vis élève un étrier métallique rectangulaire qui plaque le conducteur avec une pression de contact uniforme.

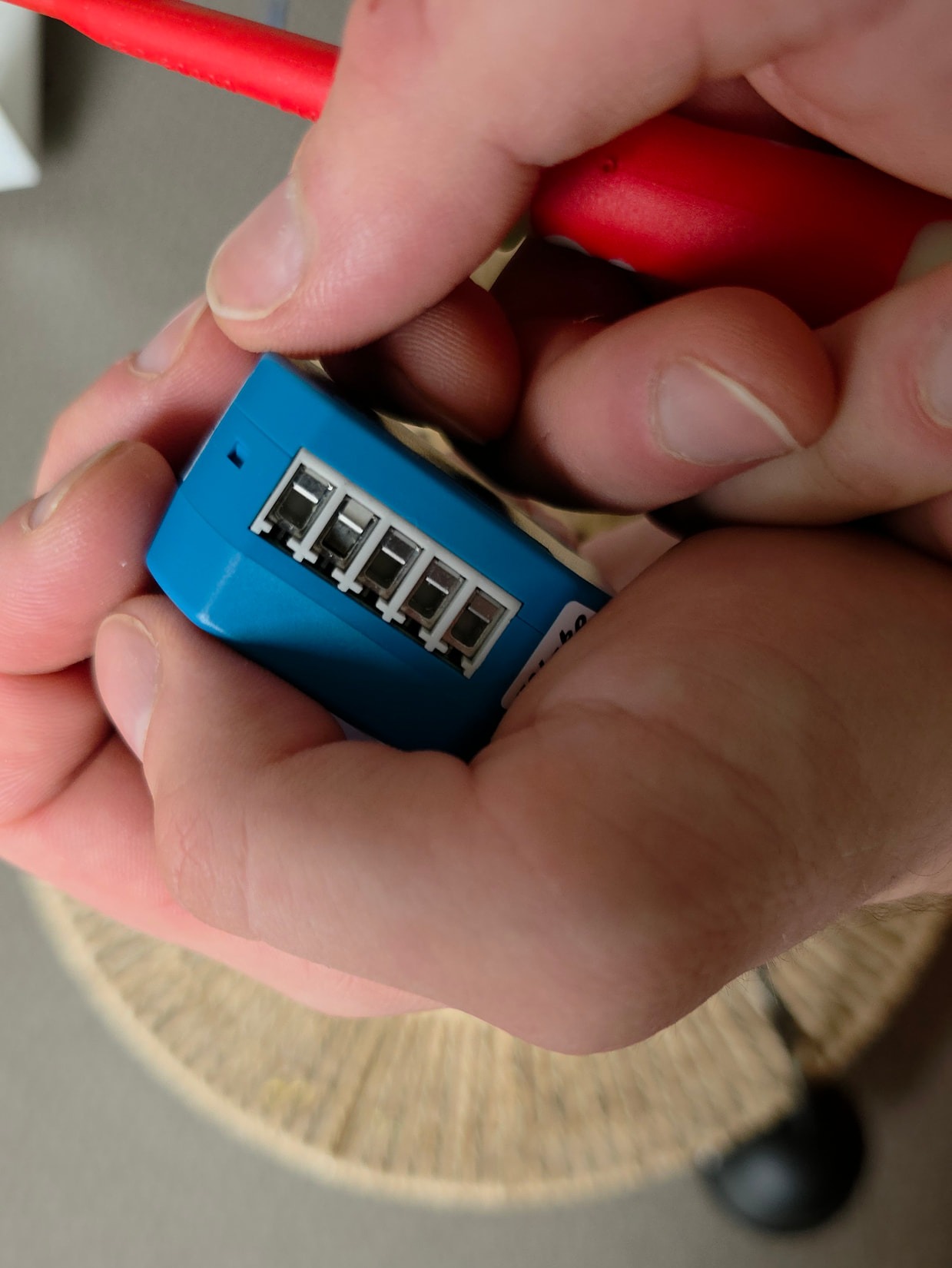

L’alignement régulier des cinq alvéoles de raccordement et le mécanisme d’étrier, vus de derrière :

1 Étrier métallique ascendant de serrage Étrier métallique ascendant de serrage 2 Étiquette constructeur et référence Étiquette constructeur et référence

Bornier à étrier ascendant

Les étriers métalliques intérieurs enserrent le cuivre sans écraser ni sectionner les brins souples.

1. 1 Étrier métallique ascendant de serrage
2. 2 Étiquette constructeur et référence

Grâce à cette conception, on peut insérer directement un fil multibrin souple de luminaire sans obligation de sertir au préalable un embout de câblage.

L’étrier empêche le cisaillement des brins sous le couple de serrage et assure une liaison électrique durable, insensible aux vibrations mécaniques ou aux dilatations thermiques saisonnières.

Cette fiabilité d’assemblage évite les pannes intermittentes complexes à diagnostiquer une fois le matériel encastré.

Dans un projet de rénovation où l’on souhaite ajouter un interrupteur va-et-vient sans fil, la solidité des contacts à vis garantit la sécurité contre l’échauffement sur le long terme.

Pose sous pavillon de suspension et intégration physique

L’un des défis récurrents en rénovation d’appartement concerne l’absence de conducteur de neutre au niveau des interrupteurs muraux existants. Dans cette configuration, au lieu de tirer des aiguilles d’acier dans des gaines métalliques vétustes, la technique la plus efficace consiste à installer le micromodule au niveau du luminaire.

J’ai validé cette pose dans un logement où une suspension décorative de salon devait être pilotée depuis deux accès sans liaison filaire. L’épaisseur de 21 mm de l’ESR64NP-IPM permet de le caler confortablement dans le volume conique d’un pavillon métallique de plafond, juste à côté de l’étrier de suspension.

Pour assurer les pontages de phase et de neutre en toute sécurité, j’utilise un connecteur Wago pour mélanger fil souple et rigide de la série 221.

Ces bornes à levier permettent de dériver l’alimentation principale vers le micromodule tout en conservant une visibilité immédiate sur les liaisons.

Le boîtier Eltako propose en outre deux entrées auxiliaires identifiées +E1 et -E2. Ces bornes permettent de brancher en parallèle un bouton-poussoir filaire classique.

Si le client souhaite conserver son vieil appareillage mural d’origine pour des raisons de style, il suffit de raccorder les deux fils navettes sur ces entrées pour conserver une commande physique locale en complément de la radio.

Pour voir le raccordement en conditions réelles, Eltako publie une vidéo de démarrage qui montre le branchement du module pas à pas. Elle est en anglais, mais le lecteur YouTube permet d’activer les sous-titres français en deux clics.

Le conducteur se serre dans le bornier avec un tournevis d’électricien isolé.

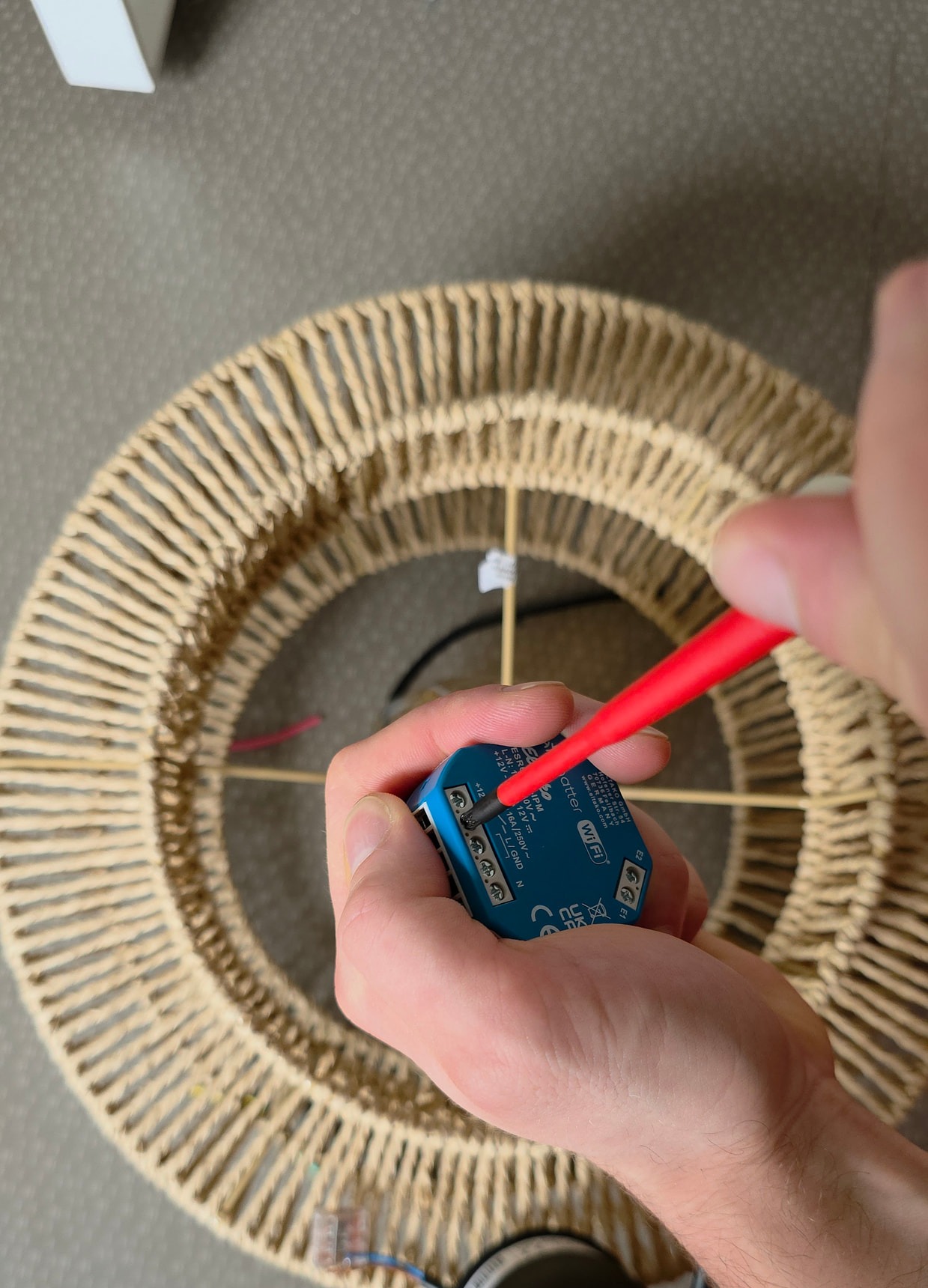

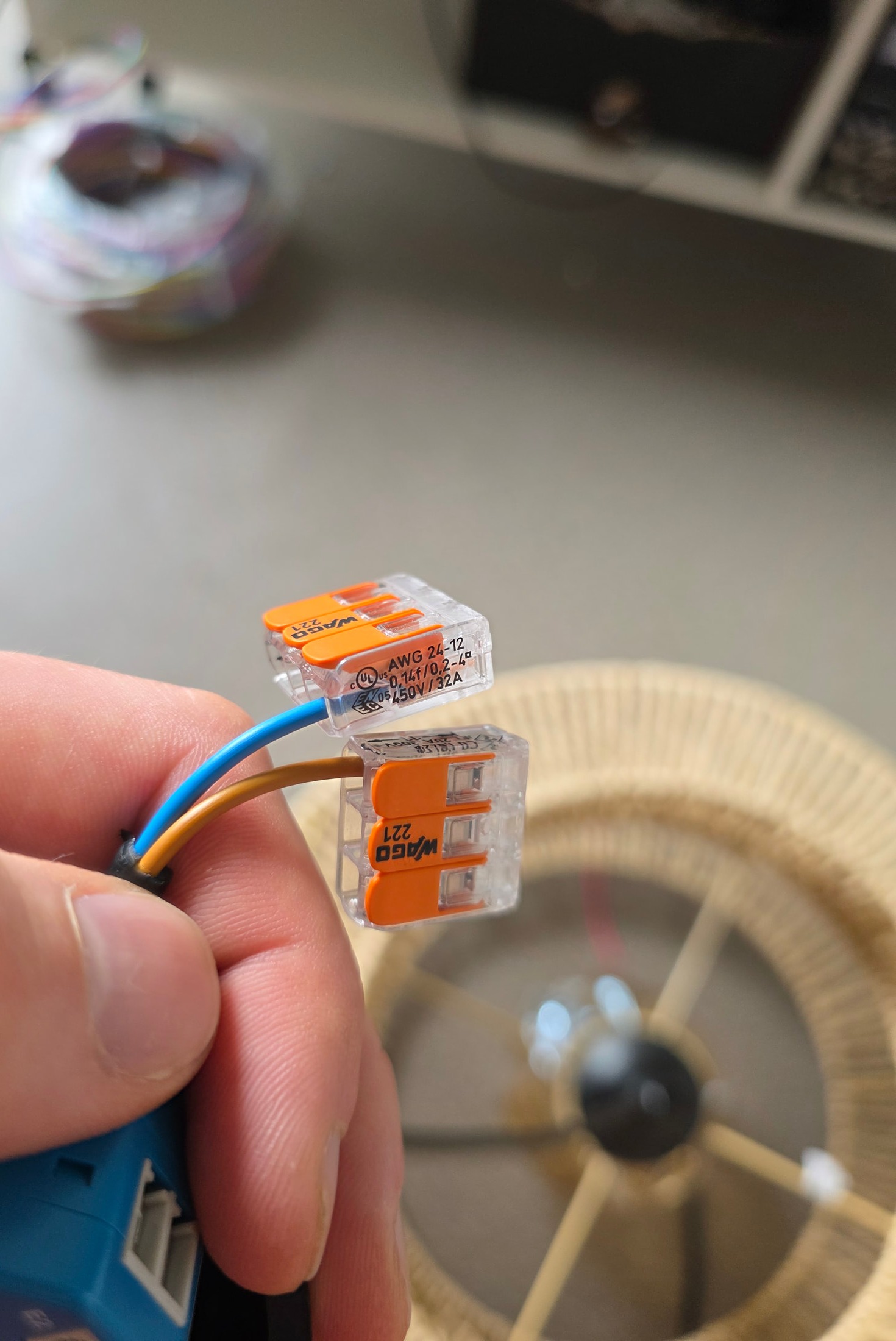

Les conducteurs de phase, neutre et commande une fois en place.

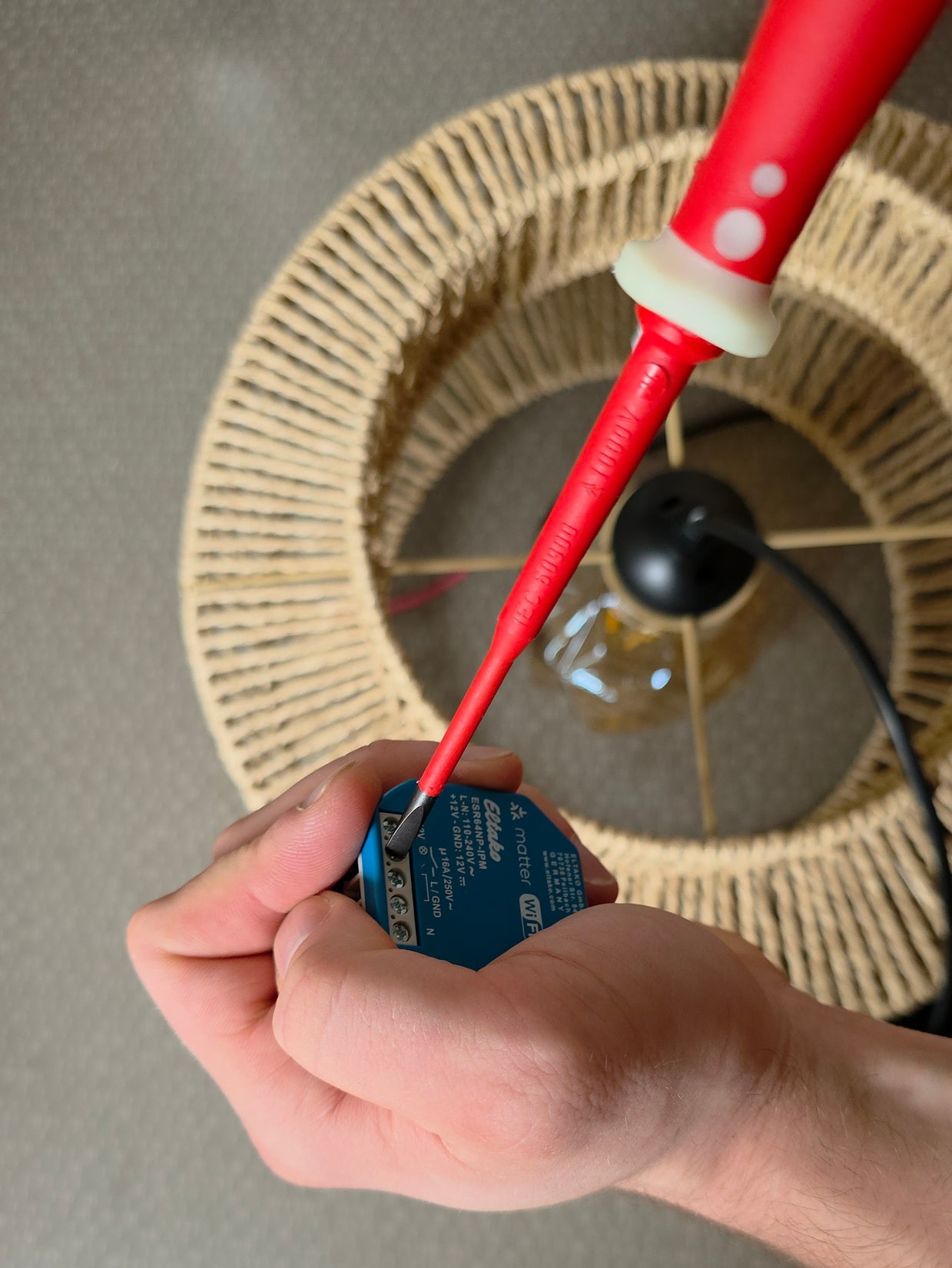

L’ajustement du câblage se fait avant de refermer le pavillon.

Les liaisons entre Wago 221 et micromodule restent contrôlables au montage.

1 / 4

Le volume sous pavillon impose de préparer les longueurs avant de refermer, sans forcer les fils contre les vis ni les connecteurs.

L’agencement des conducteurs et des bornes dans le faible volume d’un pavillon décoratif de suspension :

1 Face avant avec logo Matter et Wi-Fi Face avant avec logo Matter et Wi-Fi 2 Borne Wago 221 pour le repiquage du neutre Borne Wago 221 pour le repiquage du neutre 3 Bornier à vis de coupure 16 A Bornier à vis de coupure 16 A

Raccordement sous pavillon

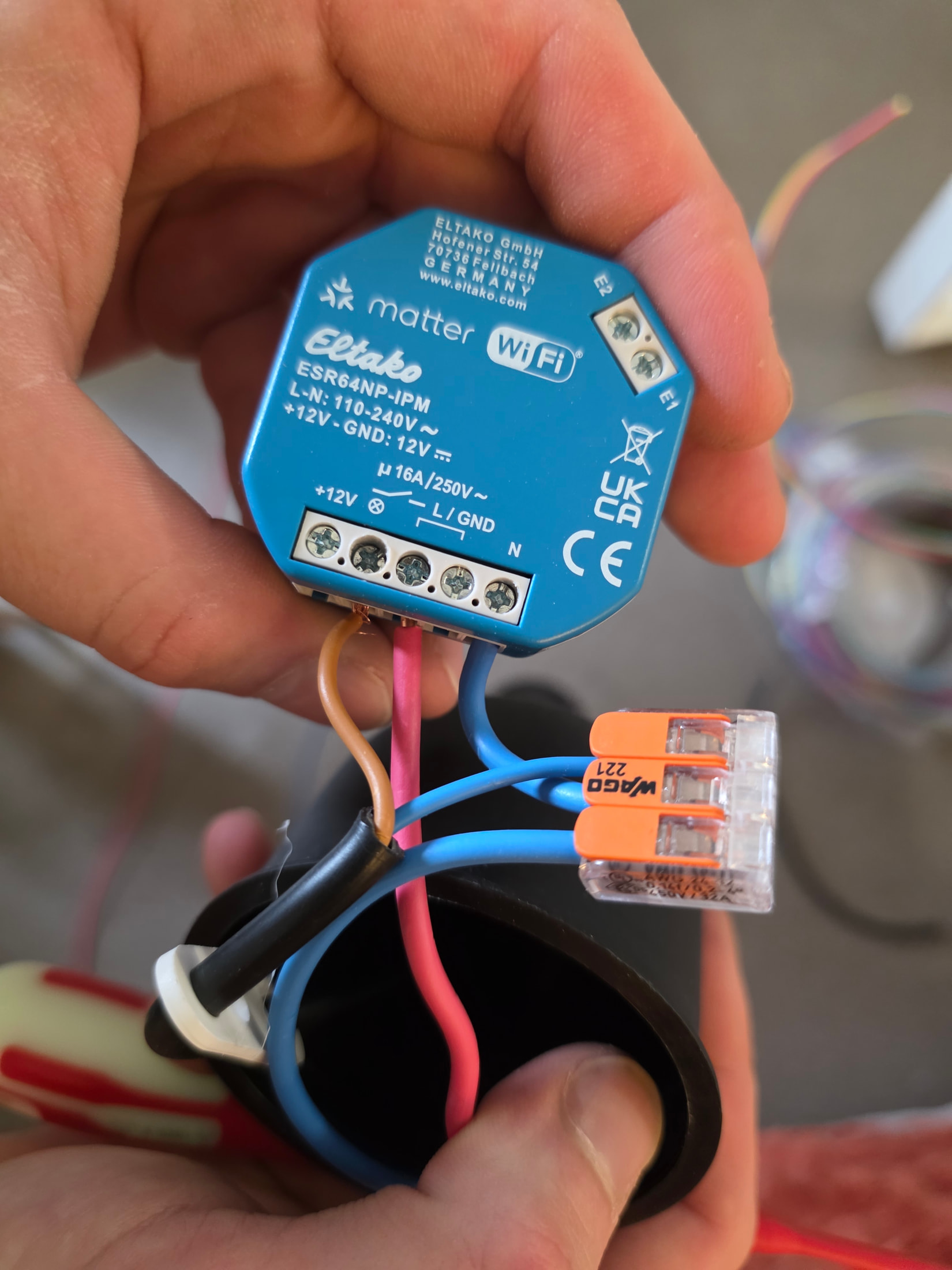

Le micromodule s’insère à côté de la barrette de suspension avec un encombrement minimal.

1. 1 Face avant avec logo Matter et Wi-Fi
2. 2 Borne Wago 221 pour le repiquage du neutre
3. 3 Bornier à vis de coupure 16 A

Ce montage en point central évite les saignées salissantes dans les plâtres anciens.

Comme je le détaille dans mon comparatif sur l’interrupteur connecté sans neutre, déporter l’intelligence de commutation dans le plafonnier constitue la méthode la plus propre techniquement pour disposer d’un neutre franc et permanent.

Le montage de test avant l’intégration dans le pavillon.

Le raccordement testé sur établi avant la pose définitive.

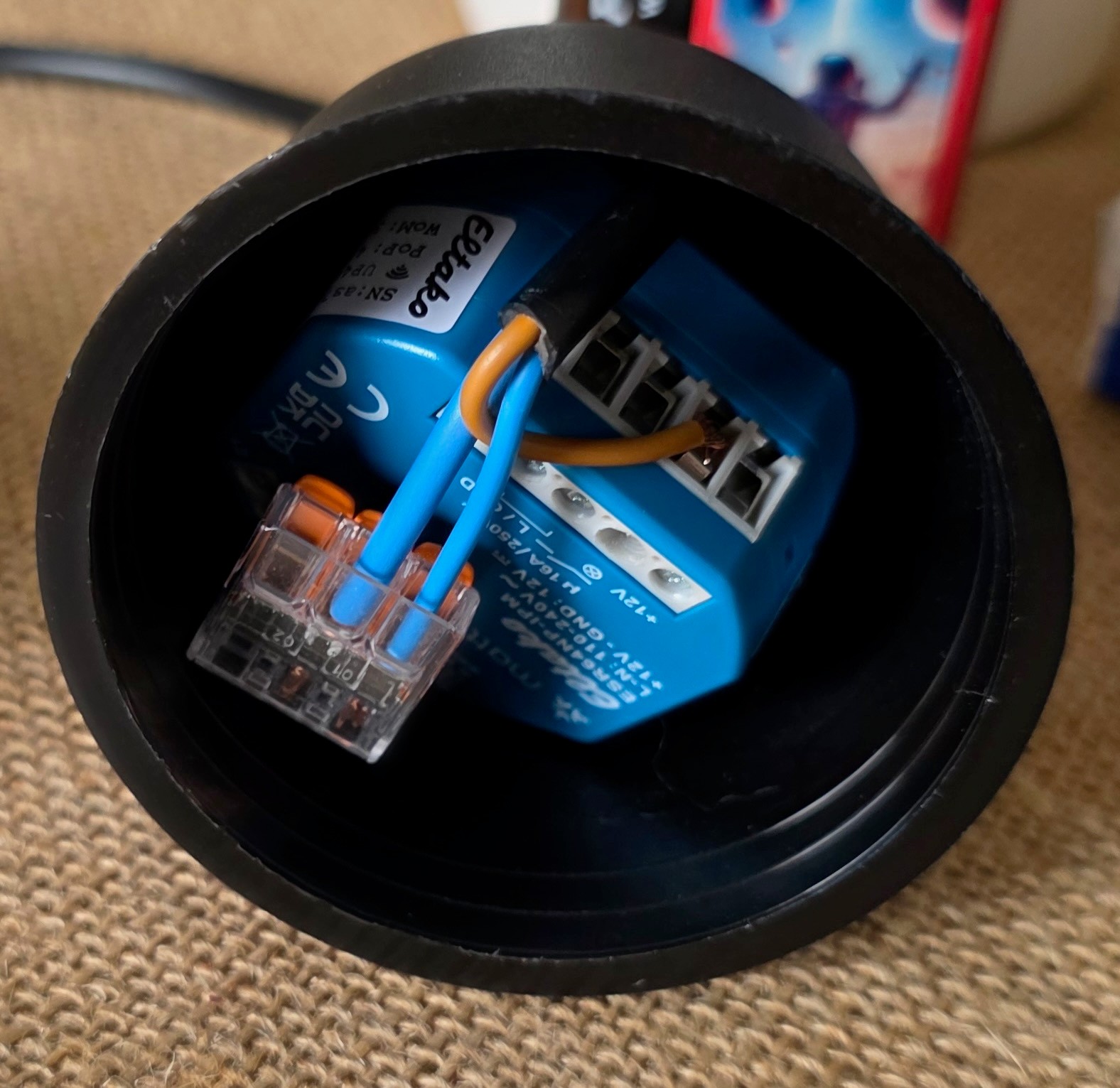

Le volume disponible dans la coupelle de la suspension.

1 / 3

Le banc d’essai permet de vérifier le cheminement et l’encombrement, puis la pose finale se contrôle circuit hors tension.

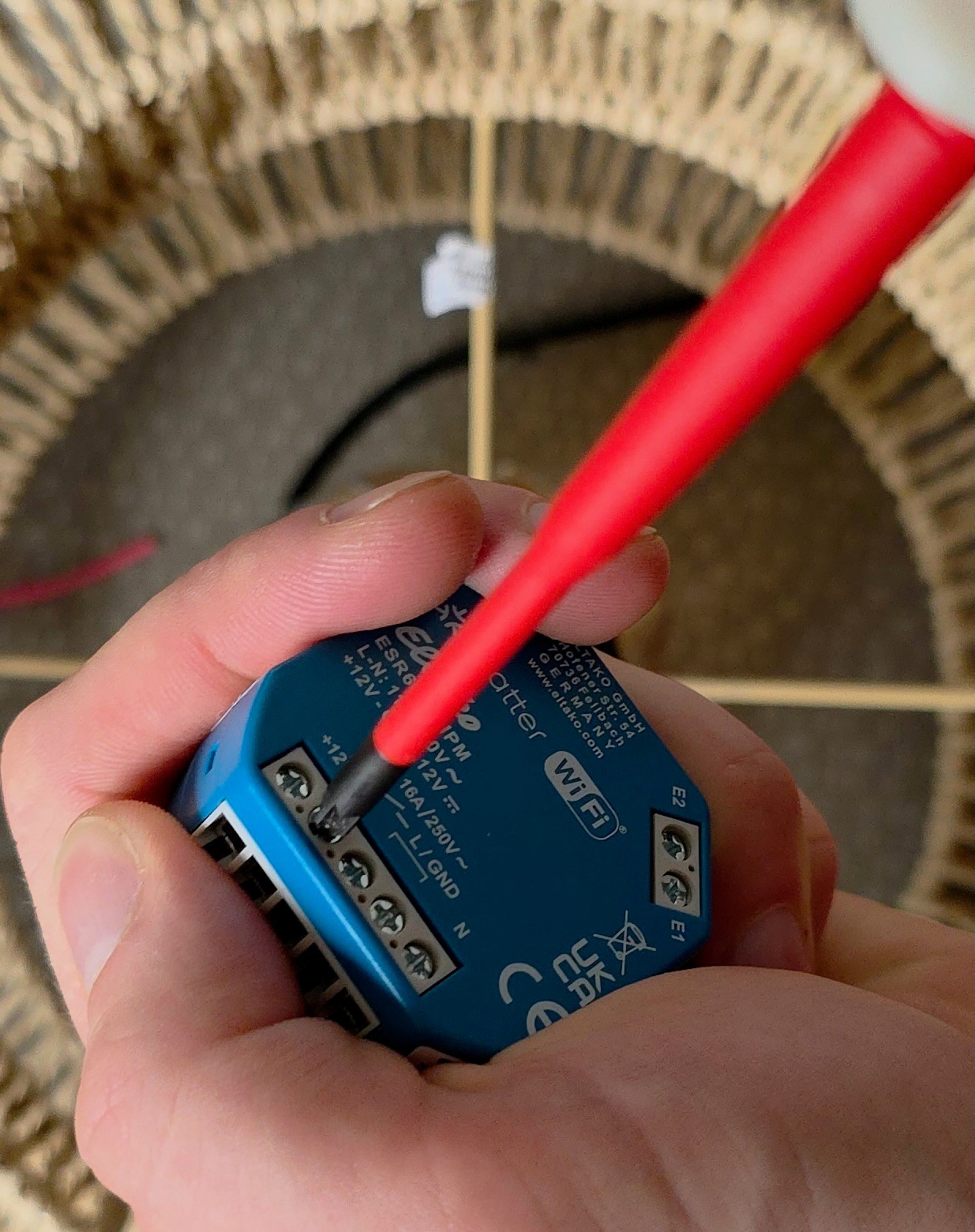

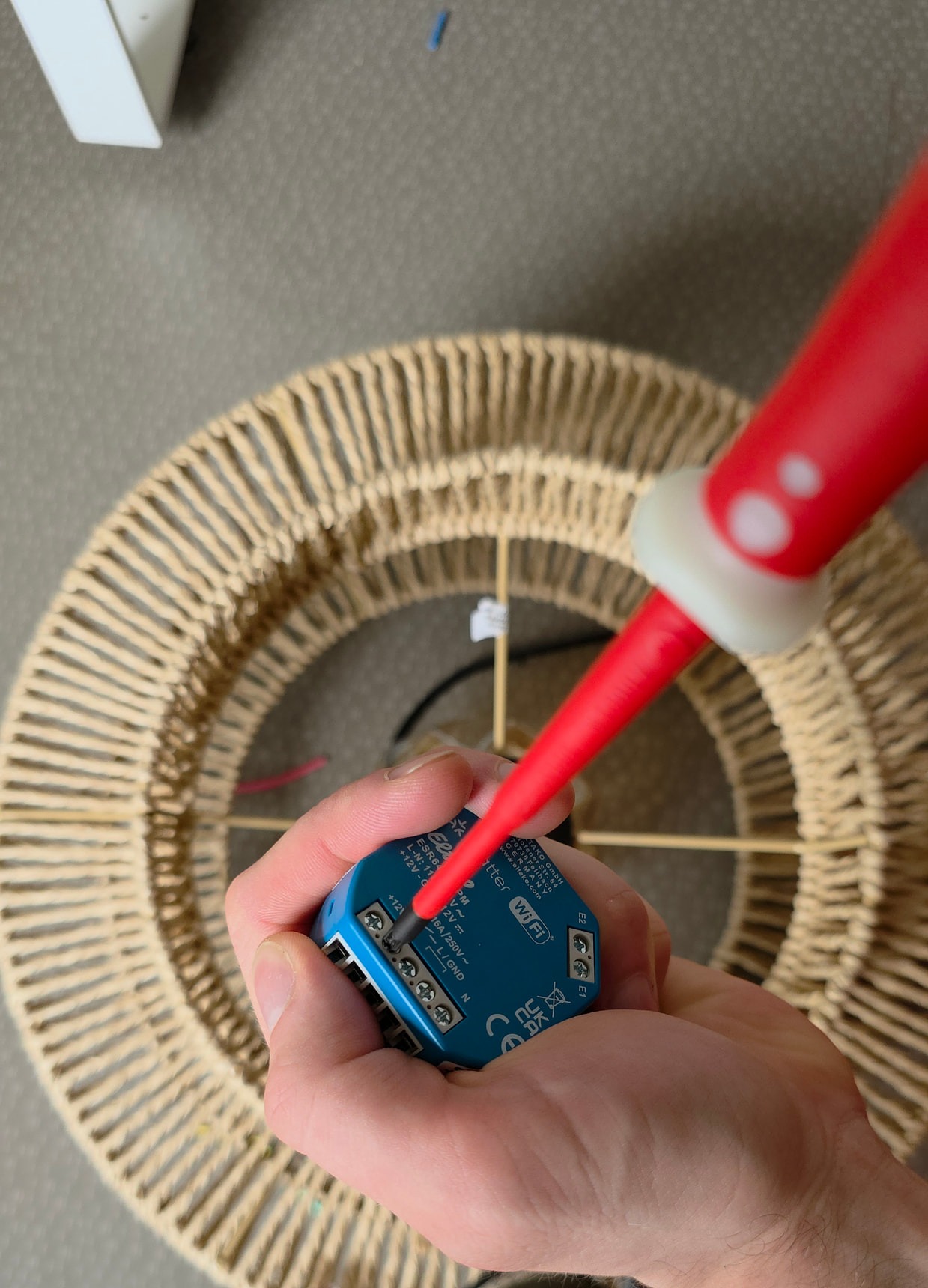

Le serrage des vis réclame un tournevis d’électricien plat de 2,5 mm ou 3 mm isolé 1 000 V. L’orifice d’introduction guide l’extrémité de la lame sans déraper sur les rebords en matière thermoplastique. Le filetage métallique autorise un serrage mécanique franc, sans foirer le pas de vis.

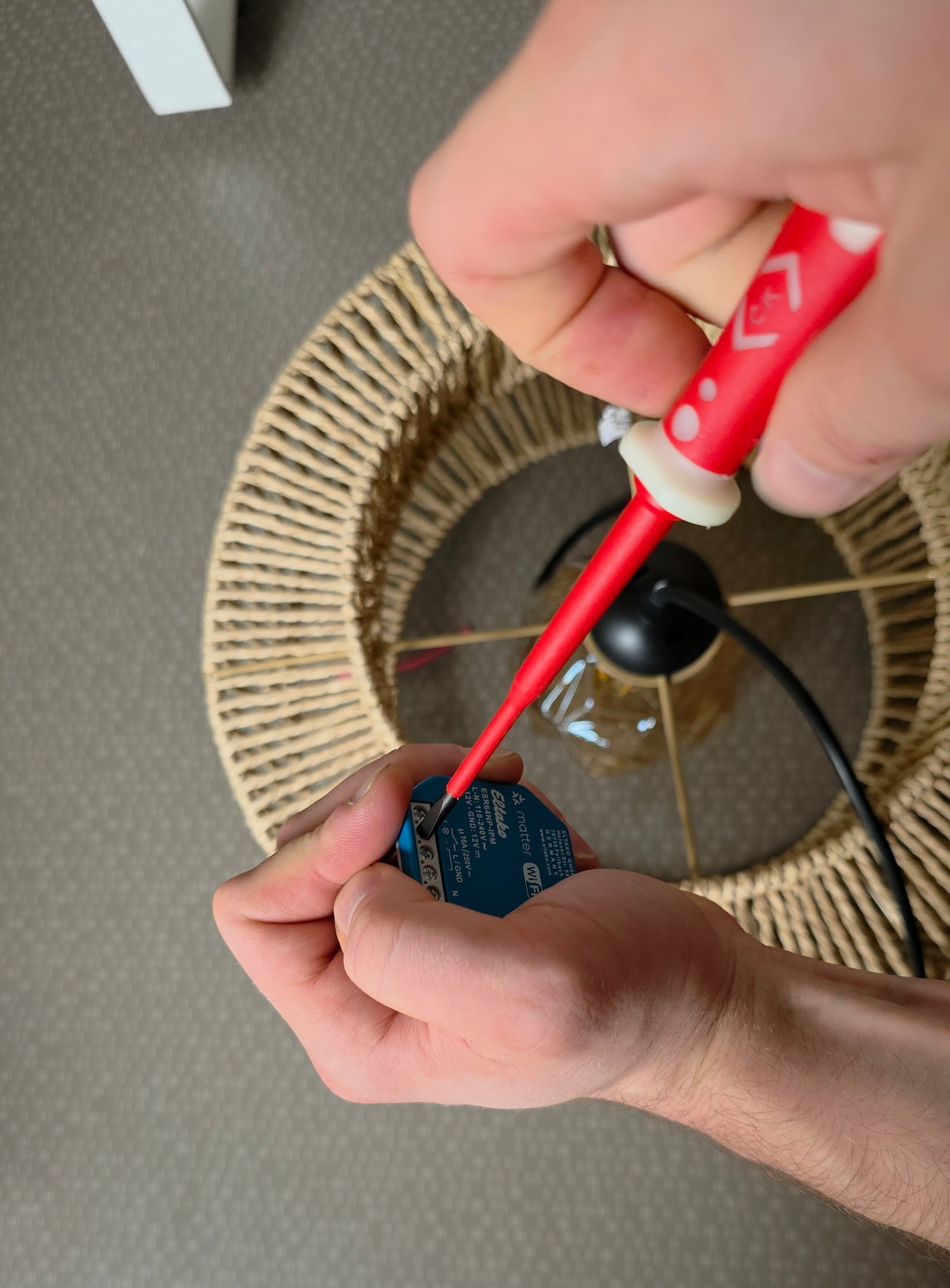

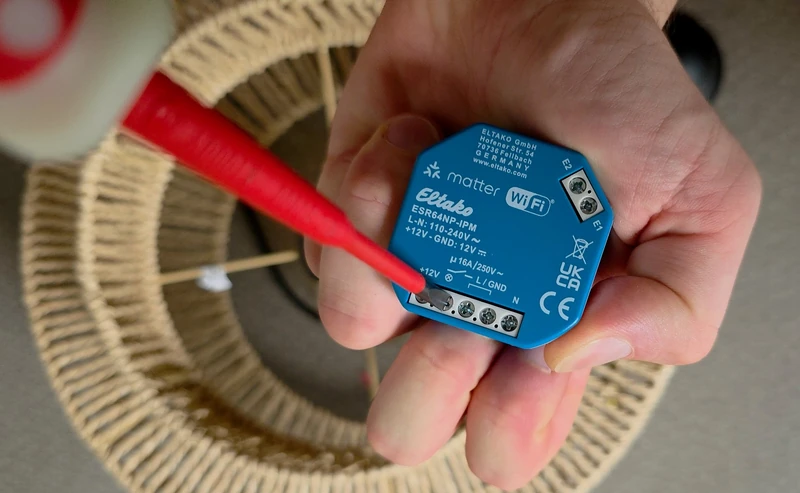

L’appui du tournevis sur les vis d’alvéoles, consigne coupée :

1 Vis de serrage de la borne d’alimentation Vis de serrage de la borne d’alimentation 2 Lame de tournevis isolée slim Lame de tournevis isolée slim

Vis d’accès aux bornes

L’empreinte de vis profonde guide la lame de tournevis sans risque de ripage sur le plastique.

1. 1 Vis de serrage de la borne d’alimentation
2. 2 Lame de tournevis isolée slim

Refermé sous sa coupelle de finition, le récepteur ne dégage aucune chaleur perceptible. Sa consommation propre en veille reste sous le seuil de 0,6 W, un niveau négligeable sur l’année.

Commande cinétique EnOcean PTM 210 : l’interrupteur sans pile

Ce qui distingue vraiment ce module, c’est sa passerelle matérielle directe avec le standard EnOcean en 868,3 MHz. Pour piloter le module sans poser de câbles muraux, le fabricant fournit un interrupteur équipé du mécanisme cinétique breveté PTM 210.

Le principe de la récolte d’énergie cinétique s’affranchit de toute batterie. Lors de la frappe du doigt sur la touche, une bascule mécanique déplace un aimant permanent au cœur d’une bobine miniature, générant par induction une impulsion électrique de quelques microjoules.

Cette tension alimente instantanément l’émetteur radio qui diffuse son paquet de données chiffrées en moins de 20 millisecondes.

Concrètement, l’absence de pile chimique change l’exploitation : aucune pile bouton CR2032 à remplacer, aucune oxydation corrosive des contacts, aucun risque de panne hivernale dans une véranda non chauffée.

Eltako annonce 100 000 cycles minimum — de quoi tenir trente ans sans y toucher.

La sensation à l’enfoncement est plus ferme qu’un interrupteur filaire standard : la pression du doigt arme le ressort qui fait tourner le convertisseur électrodynamique. Ce clic mécanique franc confirme physiquement l’envoi de la trame radio.

Le module cinétique PTM 210 en main, avant insertion dans sa platine support :

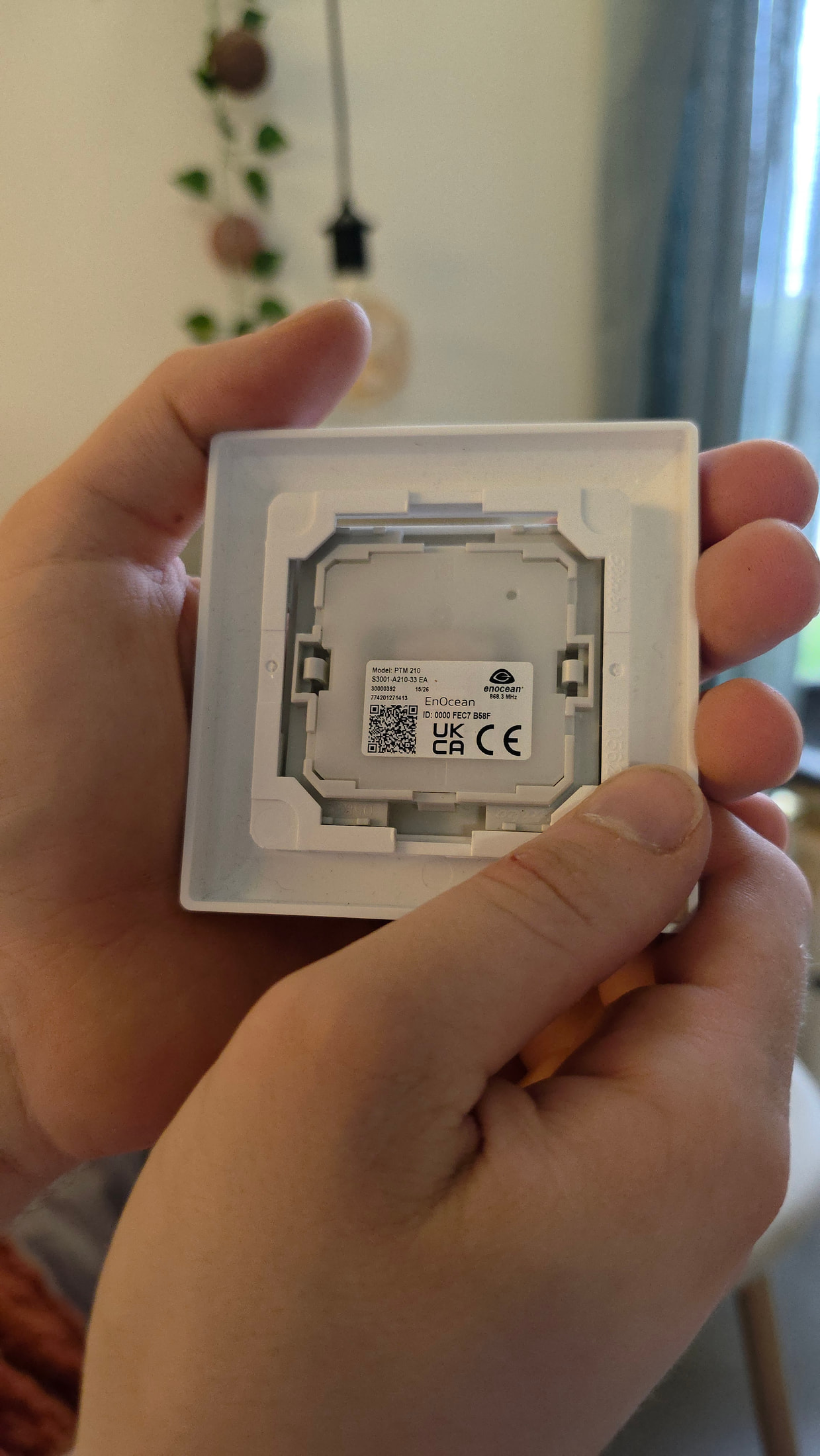

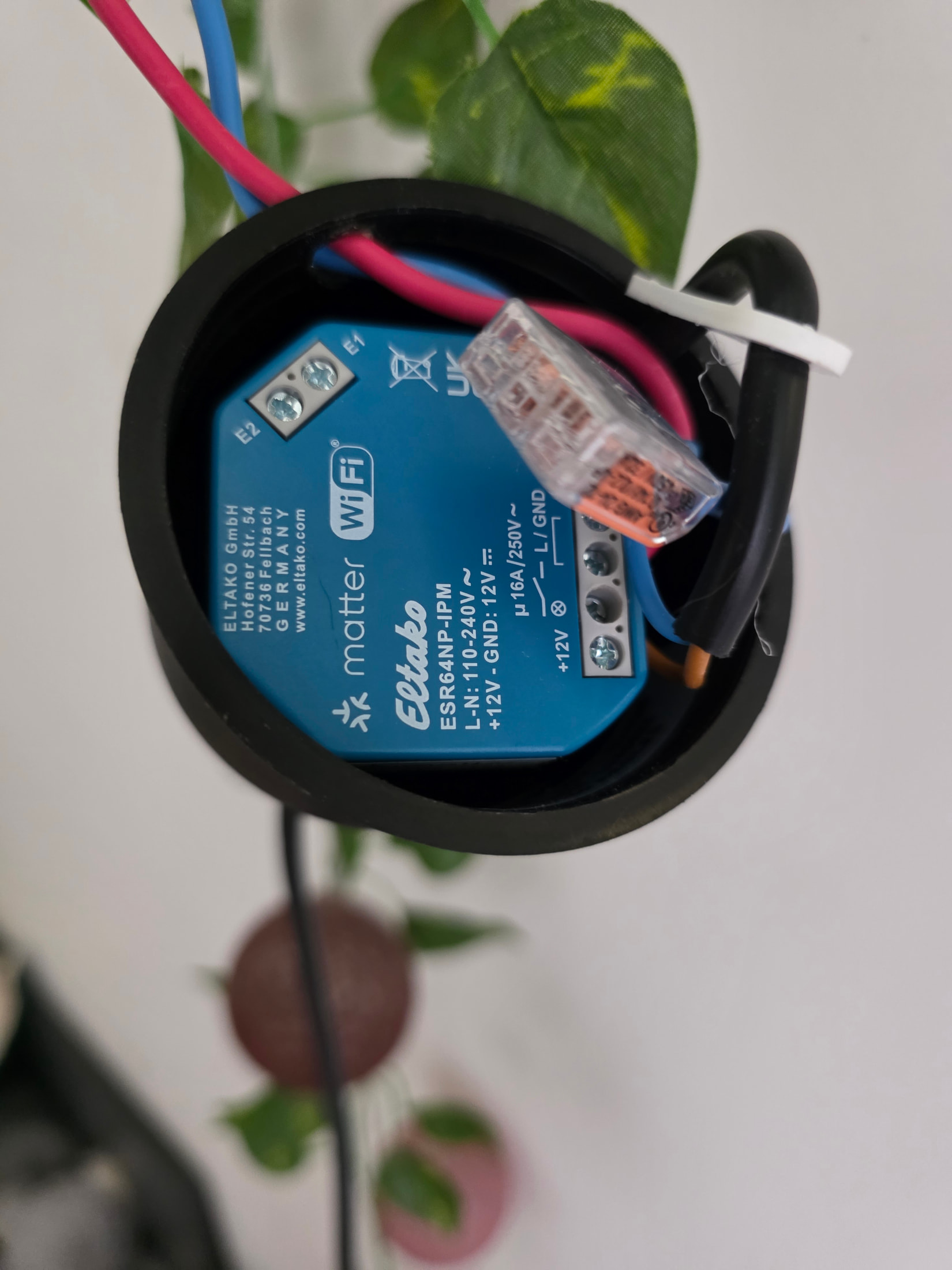

L’identifiant radio et la fréquence se lisent sur l’étiquette du module.

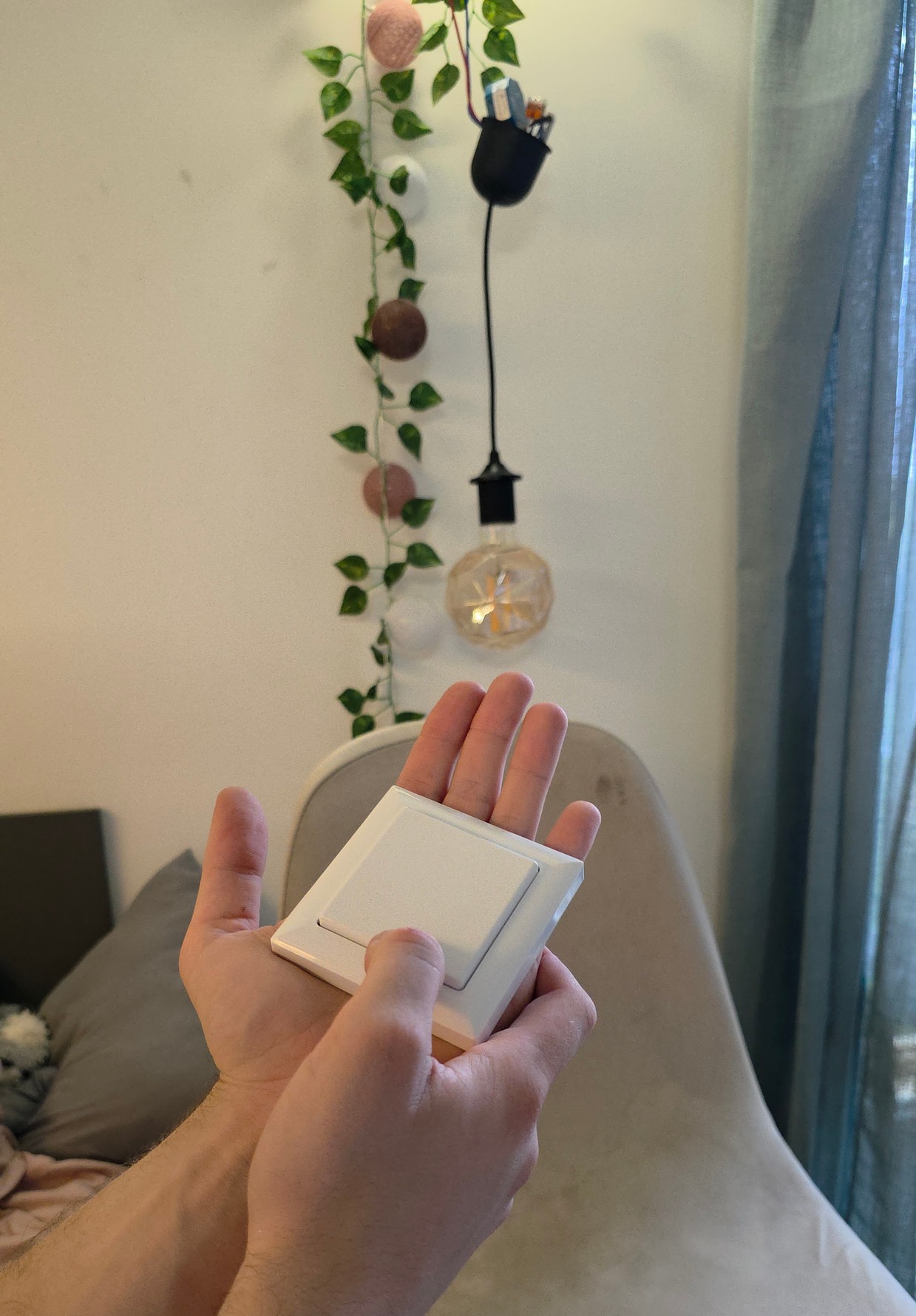

Le banc d’essai avec la commande sans fil et le luminaire allumé.

La commande radio validée sur la suspension de test.

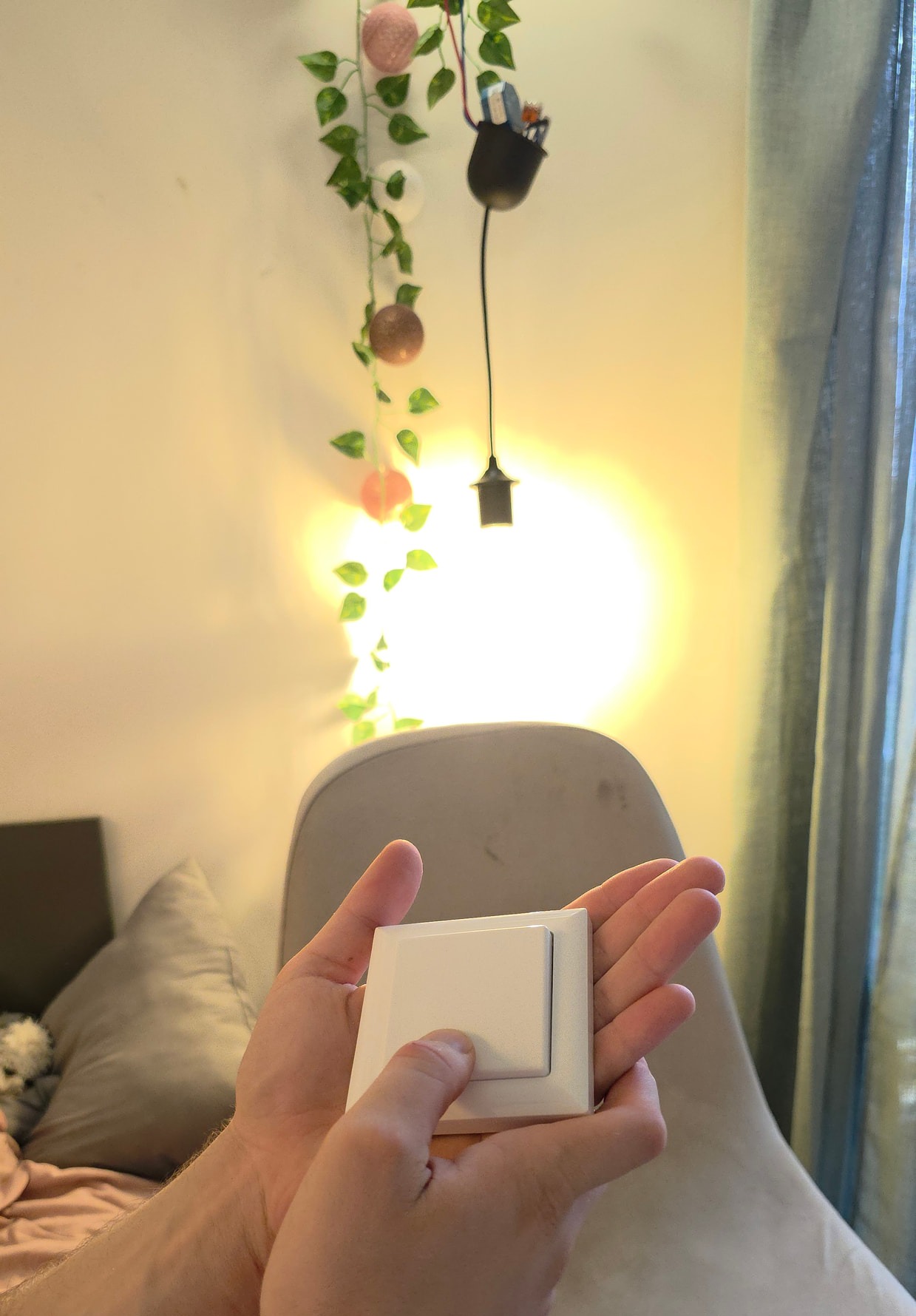

La commande sans fil en situation d’usage à distance du luminaire.

1 / 4

Le repérage de l’émetteur et l’essai d’allumage sont deux contrôles distincts : le premier identifie le module, le second valide la commande.

1 Référence constructeur PTM 210 Référence constructeur PTM 210 2 Émetteur radio 868,3 MHz Émetteur radio 868,3 MHz

Module cinétique PTM 210

Le bloc compact génère son propre courant à chaque pression grâce à un convertisseur électrodynamique.

1. 1 Référence constructeur PTM 210
2. 2 Émetteur radio 868,3 MHz

Ce bloc autonome se monte dans l’encadrement mural Eltako FT55, qui adopte la dimension européenne standardisée de 55 x 55 mm.

Grâce à cette compatibilité physique, l’utilisateur peut remplacer la plaque Eltako pour insérer le mécanisme dans des enjoliveurs de marques renommées telles que Gira Standard 55, Jung AS 500, Berker S.1 ou Merten System M.

Eltako propose sa plaque FT55 dans une palette de finitions diversifiées : blanc pur brillant, blanc pur mat, anthracite, teinte aluminium et noir profond.

L’interrupteur étant totalement plat à l’arrière, il se fixe à l’aide des bandes adhésives double face fournies ou par deux vis sur n’importe quel support lisse : faïence de cuisine, panneau de meuble en bois, tête de lit ou cloison vitrée.

Pour comprendre le déploiement des réseaux sans fil dans l’habitat, vous pouvez également vous reporter à mon guide sur l’interrupteur sans fil longue portée.

Liaison Matter sur Wi-Fi et intégration domotique

L’autre moitié du module, c’est le protocole Matter sur réseau Wi-Fi 2,4 GHz : l’appareil fait le pont entre le monde radio EnOcean et les assistants domotiques.

L’intégration Matter évite l’achat d’une passerelle domotique propriétaire. Chaque boîtier ESR64NP-IPM porte un code d’appairage Matter à 11 chiffres et un QR code.

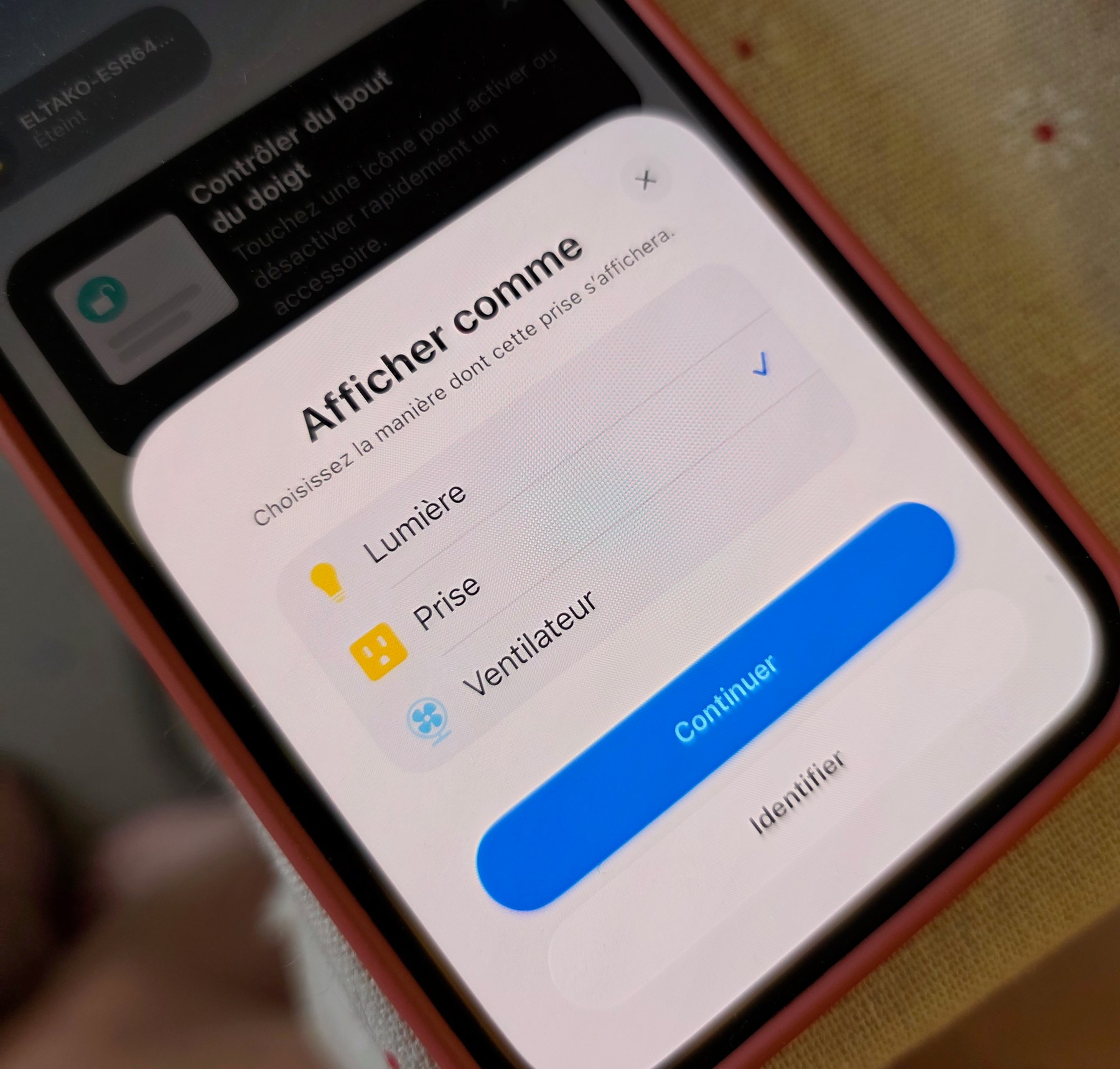

Lors de mes essais avec l’application Apple Maison sur iPhone, l’association est directe : une fois le code scanné, l’accessoire est reconnu en moins de huit secondes comme un point d’éclairage pilotable.

Le comportement est équivalent sous Google Home, Amazon Alexa et Home Assistant. Les ordres transitent en local sur le réseau Wi-Fi, sans passer par un serveur cloud distant.

Cette architecture en réseau local maintient une latence sous 80 ms et préserve le fonctionnement des commandes même en cas de coupure Internet sur la box opérateur.

Dans l’interface applicative, l’utilisateur affecte l’appareil à une pièce du logement et choisit son rôle d’actionneur d’éclairage ou de prise commandée. Dès cet instant, le micromodule participe aux automatisations globales du domicile, comme l’extinction crépusculaire ou l’allumage progressif au réveil.

Pour chiffrer une installation connectée complète, mon dossier sur le prix de la domotique et de la maison connectée donne les ordres de grandeur.

Paramétrage et apprentissage dans l’application Eltako Connect

Si le module s’appaire en direct avec Matter pour le pilotage quotidien, la configuration fine des fonctions internes et l’association des interrupteurs EnOcean nécessitent l’application Eltako Connect.

Cette application communique avec le module via une liaison Bluetooth Low Energy (BLE) sécurisée avant le transfert des identifiants Wi-Fi.

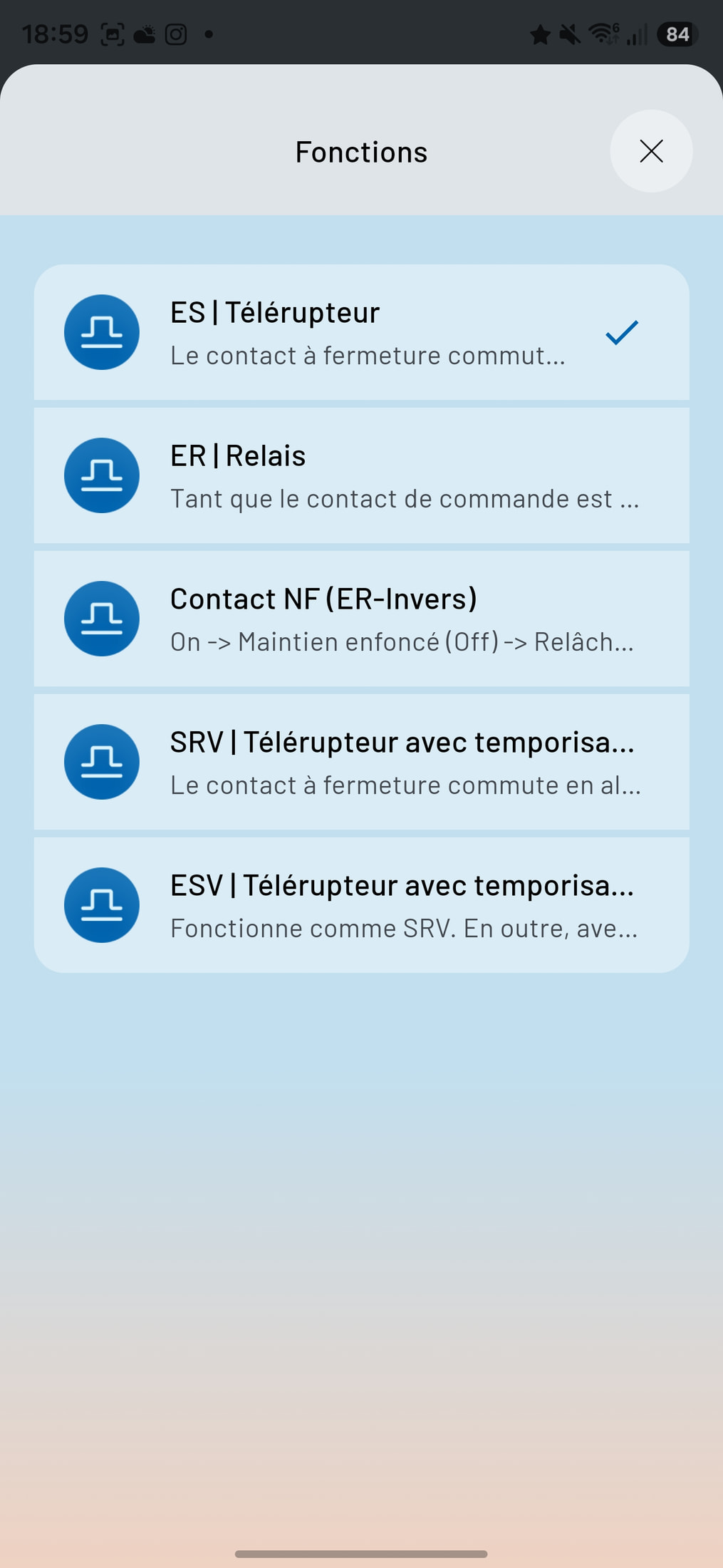

Le menu de réglage donne accès aux quatre grands modes de fonctionnement du relais interne :

• Mode ES (Télérupteur) : chaque impulsion sur la touche inverse l’état du relais (marche/arrêt) ;
• Mode ER (Relais) : le relais reste fermé tant que la commande est maintenue active ;
• Mode SRV (Télérupteur temporisé) : extinction automatique réglable de 1 minute à 120 minutes ;
• Mode ESV (Minuterie avec préavis) : l’extinction est précédée d’un bref scintillement d’avertissement.

L’association de l’interrupteur sans pile EnOcean réclame toutefois une attention particulière lors de la première mise en service. Dans l’onglet « Apprentissage capteur », l’application ne liste pas le nom générique de l’interrupteur mais ses profils techniques EEP (EnOcean Equipment Profile).

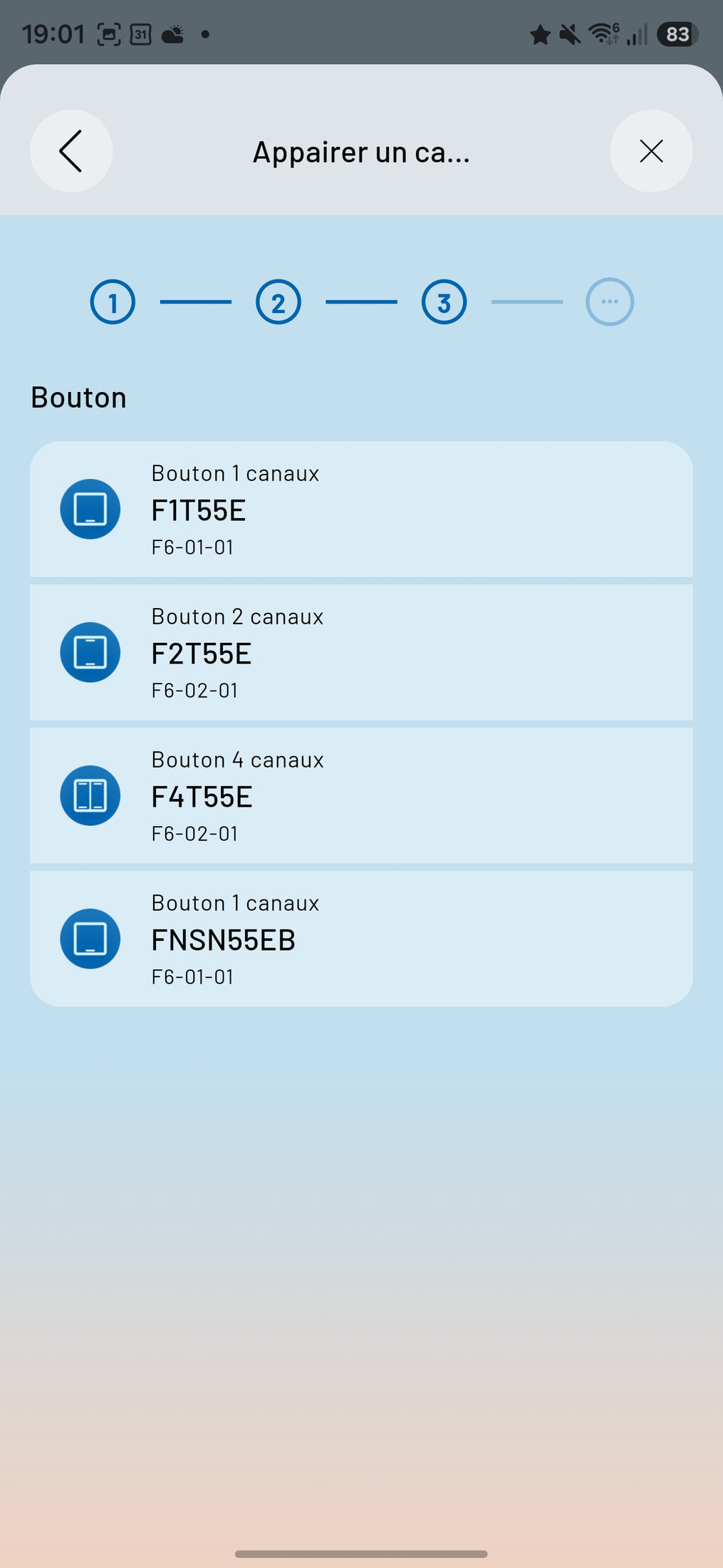

L’écran propose alors des acronymes stricts : F1T55E pour une commande à bascule simple, F2T55E pour une double touche et F4T55E pour un pavé à quatre touches. Un particulier non initié à la norme EnOcean peut se trouver désemparé face à ces intitulés bruts.

La vidéo de branchement intégrée dans cet avis, une recherche sur ChatGPT ou la lecture de la notice constructeur permettent de lever tout doute : pour une plaque double bascule FT55, il faut sélectionner F2T55E. Dès le choix validé, une pression sur la touche de l’interrupteur confirme l’appairage en une seconde.

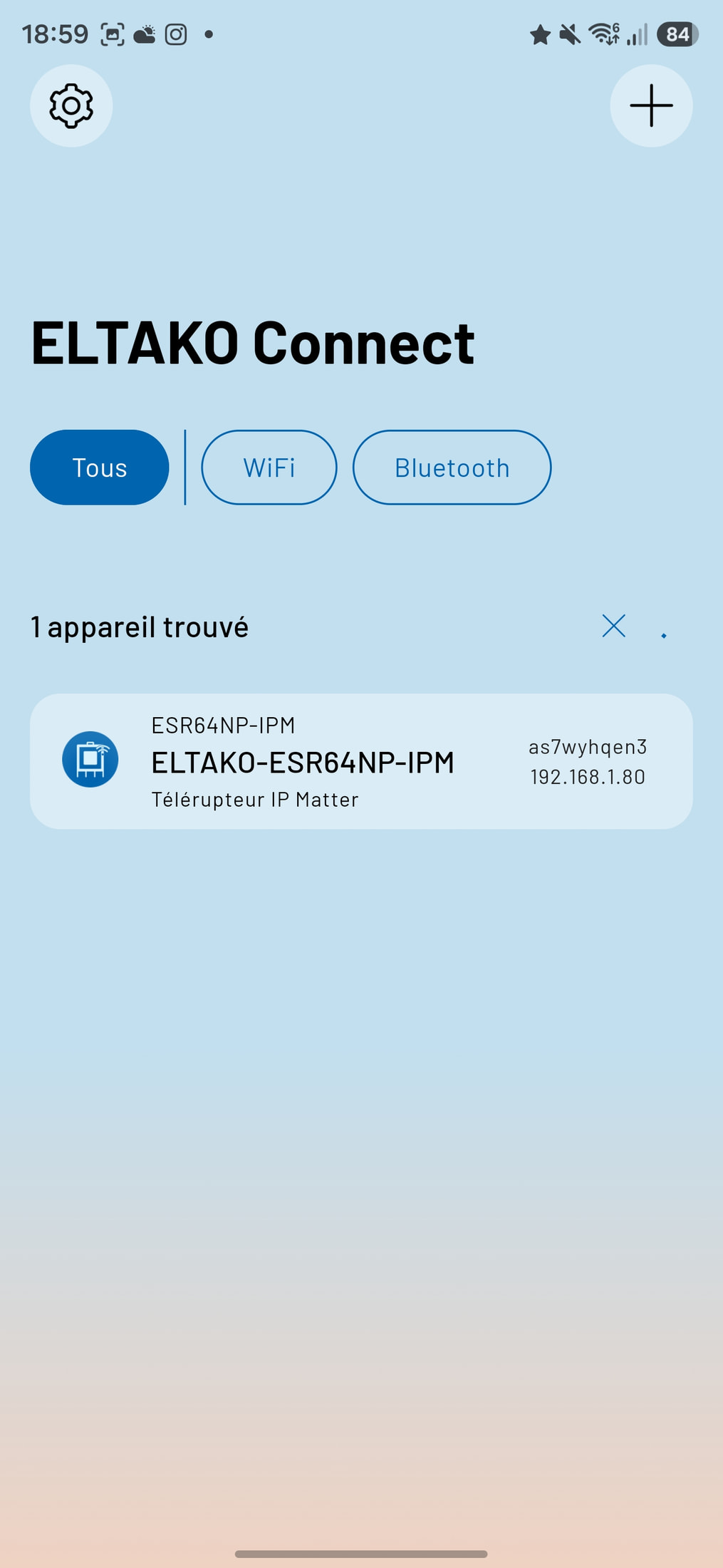

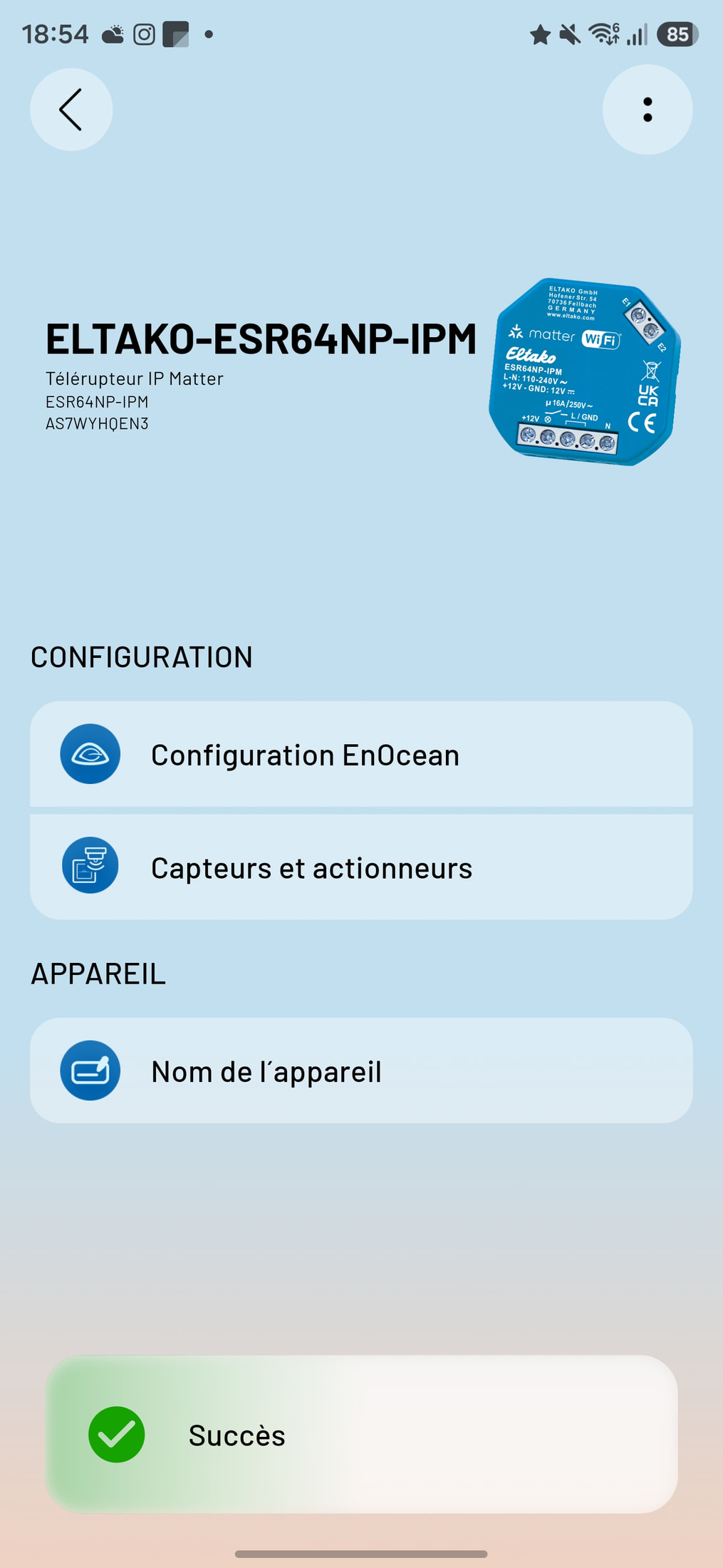

Recherche du nouveau module dans Eltako Connect.

Sélection du mode Matter sur Wi-Fi pour le micromodule.

Configuration du réseau Wi-Fi de l’installation.

État de progression de la connexion du micromodule.

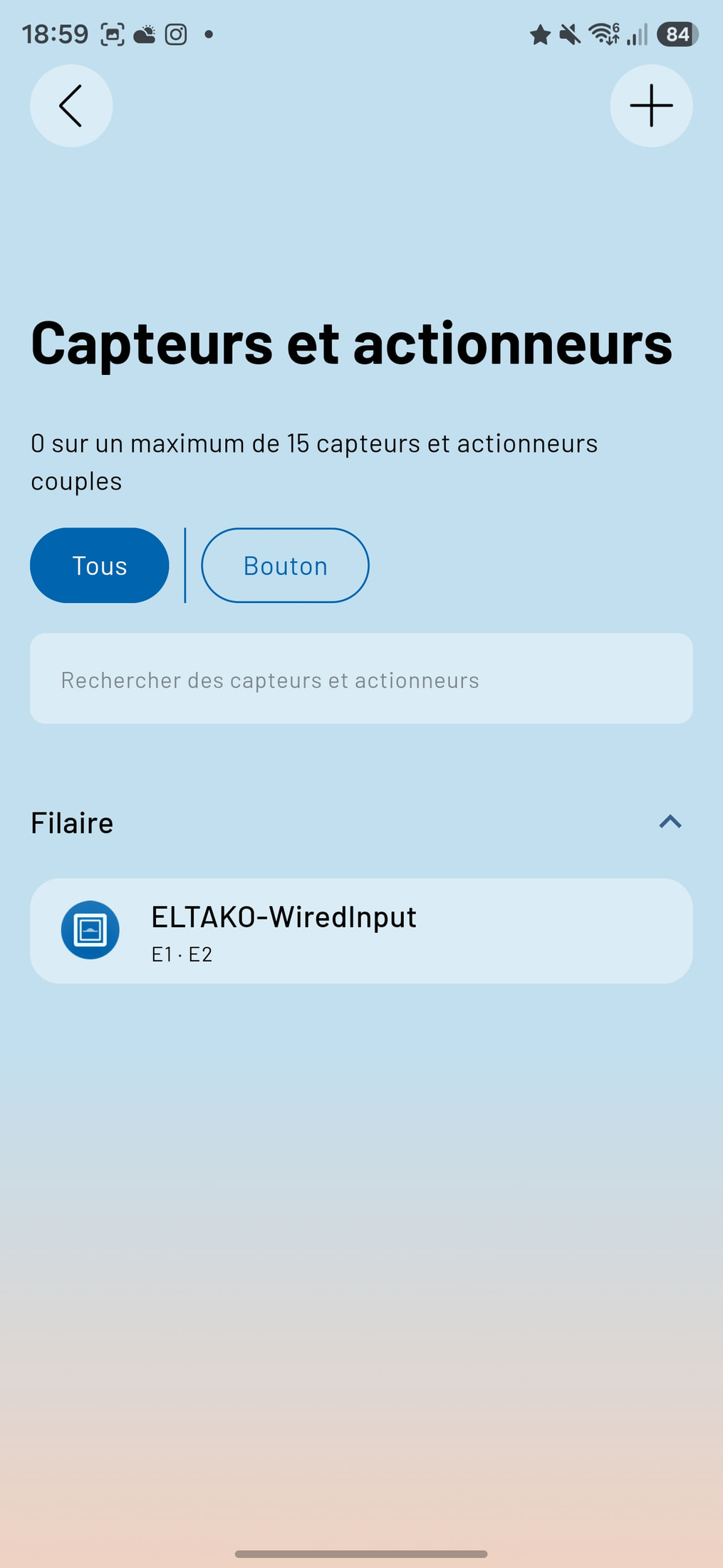

Confirmation de l’association du module au réseau.

1 / 5

Ces écrans servent de fil de mise en service ; ils ne remplacent pas le contrôle du bon module ni du réseau réellement disponible sur place.

L’application autorise également la mise à jour du micrologiciel interne en liaison sans fil, garantissant la correction d’éventuelles failles de sécurité et le suivi des évolutions du protocole Matter.

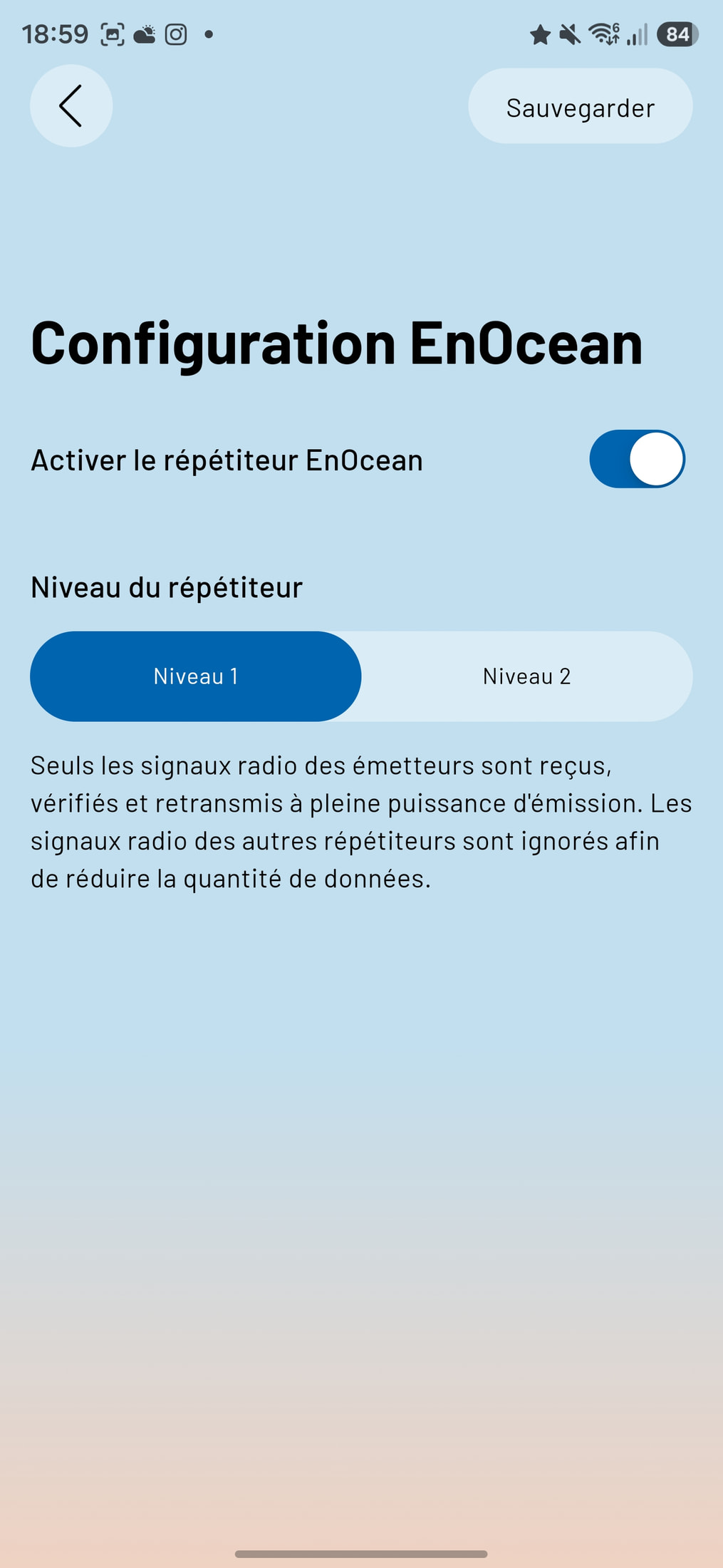

Choix des fonctions de commutation dans Eltako Connect.

Réglage du délai d’extinction automatique.

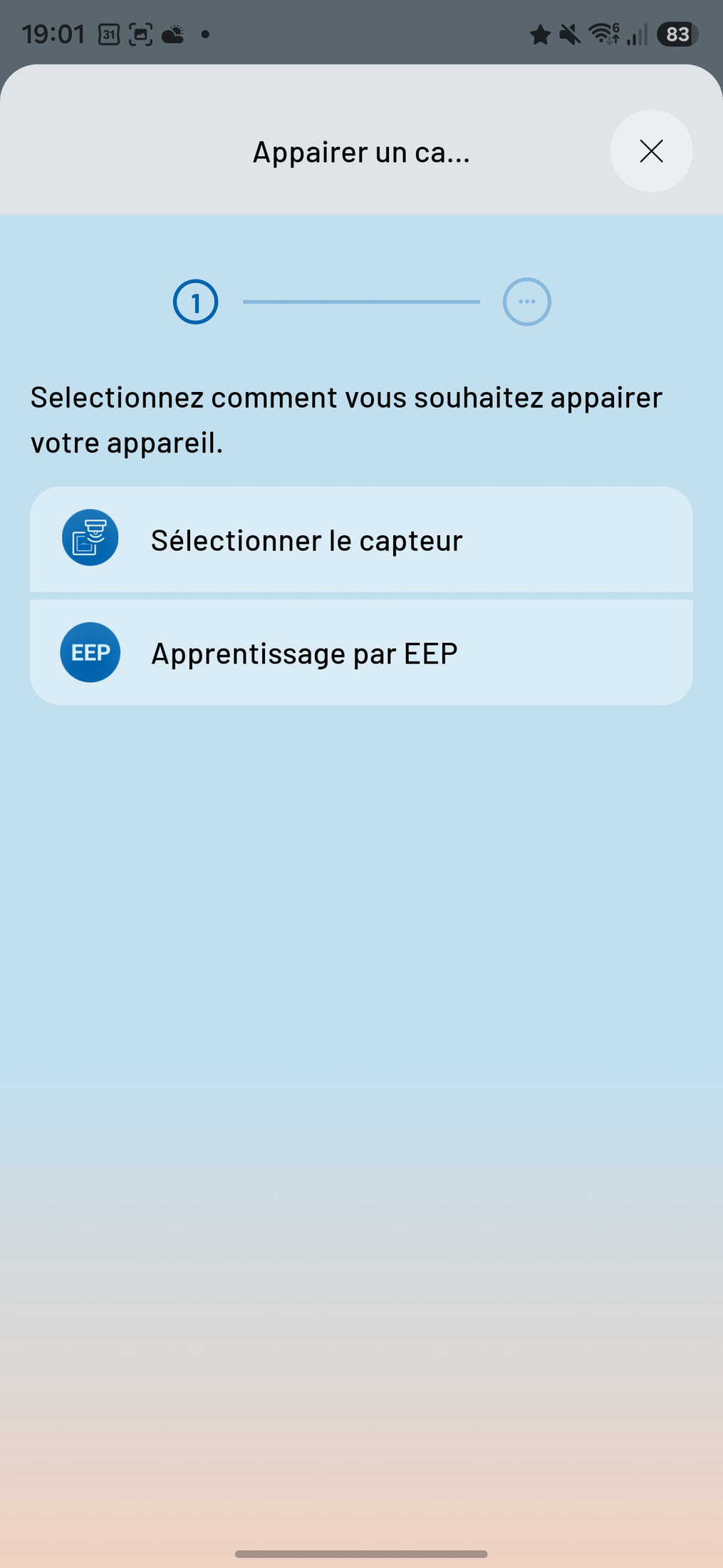

Ouverture du mode d’apprentissage de l’interrupteur EnOcean.

Confirmation de l’interrupteur radio enregistré.

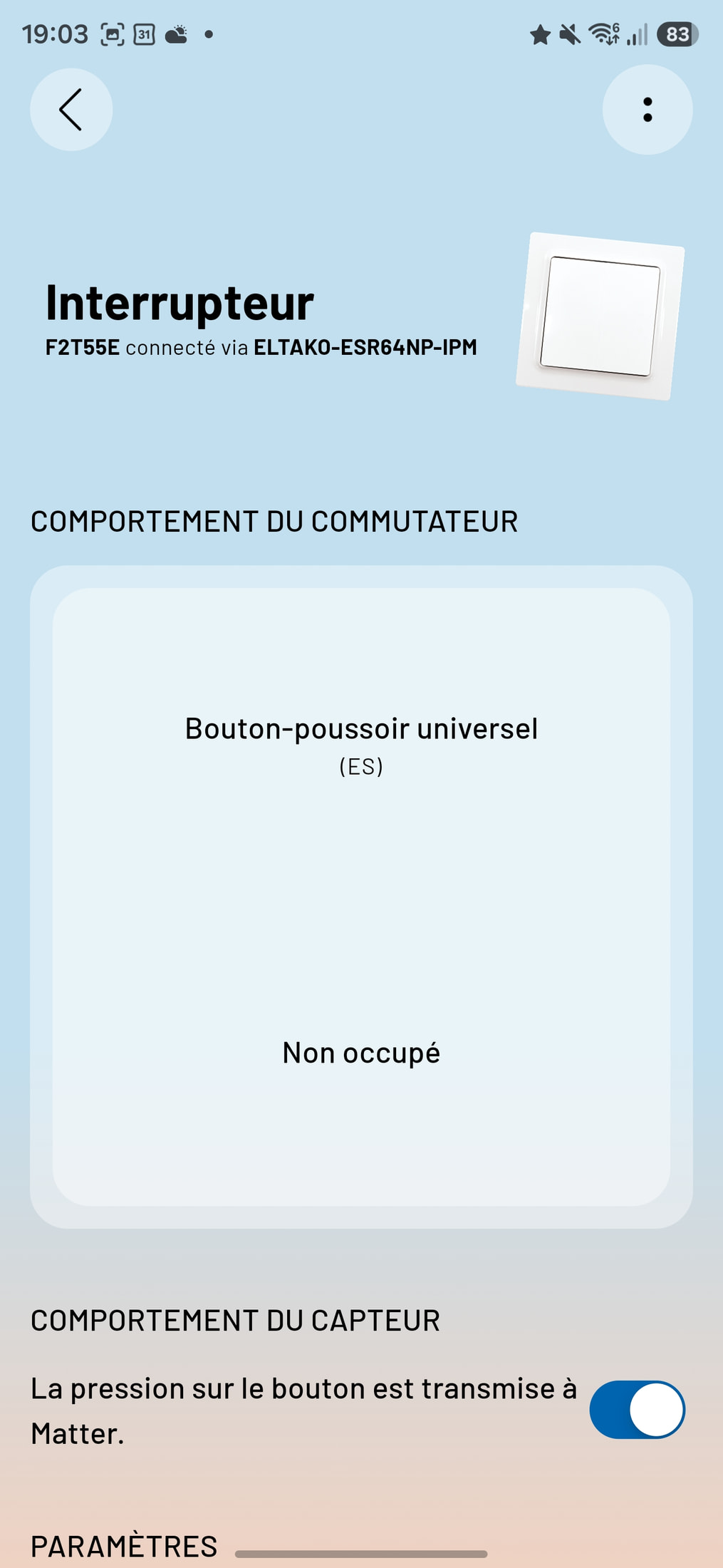

Le tableau de bord de commande de l’éclairage.

1 / 5

Ces vues de paramétrage servent à suivre l’ordre de configuration ; elles n’autorisent pas à modifier un circuit sans avoir isolé l’alimentation concernée.

Essais en atelier et analyse de portée radio

Pour éprouver la robustesse de la transmission radio sans fil, j’ai configuré un banc d’essai en atelier reliant l’Eltako ESR64NP-IPM à une suspension artisanale en rotin tressé abritant une ampoule LED rétro à filament ambré.

Ce banc m’a servi à enchaîner les cycles d’allumage et d’extinction rapide pour vérifier la stabilité de la réponse radio et l’absence de rebond mécanique sur le contact de puissance.

L’interrupteur PTM 210 a été testé face à des parois en plaques de plâtre, un plancher intermédiaire en bois et un mur porteur en maçonnerie.

L’émission sur la bande des 868,3 MHz bénéficie d’une pénétration radio supérieure à celle des réseaux opérant sur 2,4 GHz, car la longueur d’onde plus grande contourne plus aisément les obstacles d’ossature métallique.

À une distance de 12 mètres à travers deux parois intérieures, le récepteur a enregistré 100 % des impulsions émises, sans aucun retard ni omission d’ordre. Le retour lumineux intervient au dixième de seconde suivant le clic de la bascule mécanique.

Bilan de ces essais : la récolte d’énergie cinétique suffit à franchir les cloisons sans répéteur intermédiaire.

Pour situer ces modules face aux branchements traditionnels, mon guide sur le branchement d’un interrupteur simple reste la base.

Tableau comparatif des solutions de commutation sans fil

Pour arbitrer entre les technologies d’actionneurs du marché, voici ce qui les sépare vraiment.

Ce tableau illustre les écarts de conception : un contact de 16 A à passage par zéro et une commande sans pile évitent l’usure prématurée des contacts et le remplacement périodique de batteries.

Synthèse terrain des bénéfices et limites d’usage

Après ces essais et plusieurs poses chez des particuliers, mon bilan :

• Bornes à cage professionnelles maintenant les fils souples fins sans écrasement ni nécessité d’embouts
• Capacité de commutation de 16 A tolérant les appels de charge sévères des éclairages LED modernes
• Protocole universel Matter s’intégrant immédiatement dans Apple Maison, Google Home et Alexa sans pont dédié
• Interrupteur cinétique EnOcean PTM 210 écologique et totalement affranchi de l’entretien des piles
• Compatibilité mécanique 55 mm autorisant l’emploi de plaques de finition standard Gira ou Jung
• Alimentation mixte 230 V~ et 12 V= offrant une souplesse de raccordement pour des chantiers spéciaux

• Nomenclature des profils EEP (F1T55E, F2T55E) dans l’application : la vidéo de branchement ou un passage par ChatGPT permet d’identifier le bon profil en deux minutes
• Épaisseur de 21 mm nécessitant une boîte de 50 mm pour une pose derrière un interrupteur existant
• Configuration initiale obligatoirement via Bluetooth avant de basculer sur le réseau Matter

Pour une rénovation globale sans casser la décoration, un électricien à l’aise en domotique évite le maillage radio bancale et le paramétrage hors règles de l’art.

Eltako ESR64NP-IPM avec interrupteur EnOcean

Avantages

• Bornes à cage à étrier ascendant assurant un serrage régulier des brins souples sans embout
• Contrôle local en Matter sur Wi-Fi sans passerelle propriétaire ni dépendance au cloud
• Commande murale cinétique EnOcean sans pile ni entretien de batterie
• Relais de coupure 16 A avec coupure au passage par zéro protégeant les contacts

Points de vigilance

• Nomenclature des profils EEP (F1T55E, F2T55E) dans l’application mobile : la vidéo de branchement ou un assistant IA lève le doute
• Épaisseur de 21 mm réclamant une boîte de 50 mm pour loger le module derrière un appareillage existant

Ce que l’on découvre après l’achat

Bénéfices cachés

• L’enjoliveur FT55 s’intègre directement dans les plaques d’appareillage standard 55 mm du marché
• La liaison Matter locale conserve le pilotage de l’éclairage même en cas de coupure de box Internet

La fiche technique officielle du module — caractéristiques, schémas de raccordement et notice — est publiée par Eltako : eltako.com/fr/catalog/products/1759.

Chaque produit Eltako est livré avec une notice papier portant un QR code : un scan renvoie directement sur la notice en français, téléchargeable ensuite au format PDF si vous voulez la garder sur le téléphone ou l’imprimer pour le chantier.
