Testeur RJ45 : vérificateur, qualificateur ou certificateur

Sur un chantier, la question revient dès qu’on parle de prises réseau : faut-il un simple testeur de continuité à quelques dizaines d’euros, un qualificateur, ou un certificateur à plusieurs milliers d’euros. La réponse tient en une phrase : tout dépend de la question à laquelle l’outil doit répondre.

Un testeur de câble réseau RJ45 se range dans trois niveaux normalisés : la vérification contrôle la continuité, la qualification juge l’aptitude à une technologie, la certification délivre un verdict de conformité aux normes de câblage. Je détaille ici ce que chacun fait vraiment, ce qu’il coûte et celui qui correspond à votre usage.

Trois niveaux de test, trois questions différentes

La classification est normalisée dans l’industrie, et Fluke Networks la résume dans sa base de connaissances : chaque niveau répond à une question précise, avec une assurance différente. Je reprends ce tableau tel quel, car il est la clé de toute la suite.

L’exemple pédagogique de Fluke vaut son pesant de cuivre : deux câbles passent le test de vérification, et la qualification montre que l’un ne supporte que le 10BASE-T pendant que l’autre tient le Gigabit Ethernet. Voilà pourquoi je ressors cette histoire à chaque fois qu’on me demande si un testeur de continuité suffit.

Un point doit être posé dès maintenant : seuls les outils de certification fournissent un PASS/FAIL selon TIA ou ISO. Les testeurs de qualification n’exécutent pas la gamme complète de tests prescrits par les normes, et les vérificateurs ne s’en approchent pas.

Le vérificateur : répond à « ce câble est-il correctement connecté ? »

Le vérificateur fait le contrôle de continuité de base. Il vérifie le wiremap, c’est-à-dire le schéma de câblage : chaque broche du connecteur doit arriver sur la bonne broche à l’autre bout, et chaque paire doit rester appairée. Il sert aussi à la tonalité, pour retrouver un câble dans une liasse de trente cordons.

Certains modèles ajoutent un TDR qui mesure la longueur et la distance au défaut, ainsi qu’une détection de switch et de PoE. C’est le cas du MicroScanner2 (MS2) de Fluke, dont la fiche produit annonce un wiremap graphique, des longueurs de paires, la distance au défaut, des ID de câble, des ports RJ11/RJ45/coax intégrés, la détection 10/100/1000 Ethernet, POTS et PoE, pour une longueur maximale de 460 m.

Je ne vous donnerai pas de prix pour ce modèle : la fiche française ne l’affiche pas et les montants vus sur la fiche américaine n’ont pas pu être re-confirmés à la vérification. Disons qu’un vérificateur de marque se compte en quelques centaines d’euros, sans que je puisse garantir un chiffre précis.

C’est l’outil que je sors quand je pose une prise Ethernet murale : après chaque tirage, je contrôle que les huit conducteurs sont câblés dans le bon ordre et que rien ne s’est desserré en refermant. Pour un électricien qui pose des prises RJ45, le vérificateur suffit au contrôle de base.

Le qualificateur : répond à « ce câble supporte-t-il ma technologie ? »

Le qualificateur part de la continuité et ajoute une évaluation de bande passante basée sur des mesures fréquentielles, avec pour références les normes IEEE. Il répond à la question de l’application : la liaison tient-elle le 10BASE-T, le Gigabit Ethernet ou jusqu’au 10GBASE-T ?

C’est le niveau qui diagnostique : quand un défaut limite la bande passante, il le localise. Reprenons l’exemple de Fluke : les deux câbles ont un wiremap parfait, mais un seul supporte le Gigabit. Le test de continuité ne prouve pas la capacité de transmission ; le qualificateur, lui, tranche.

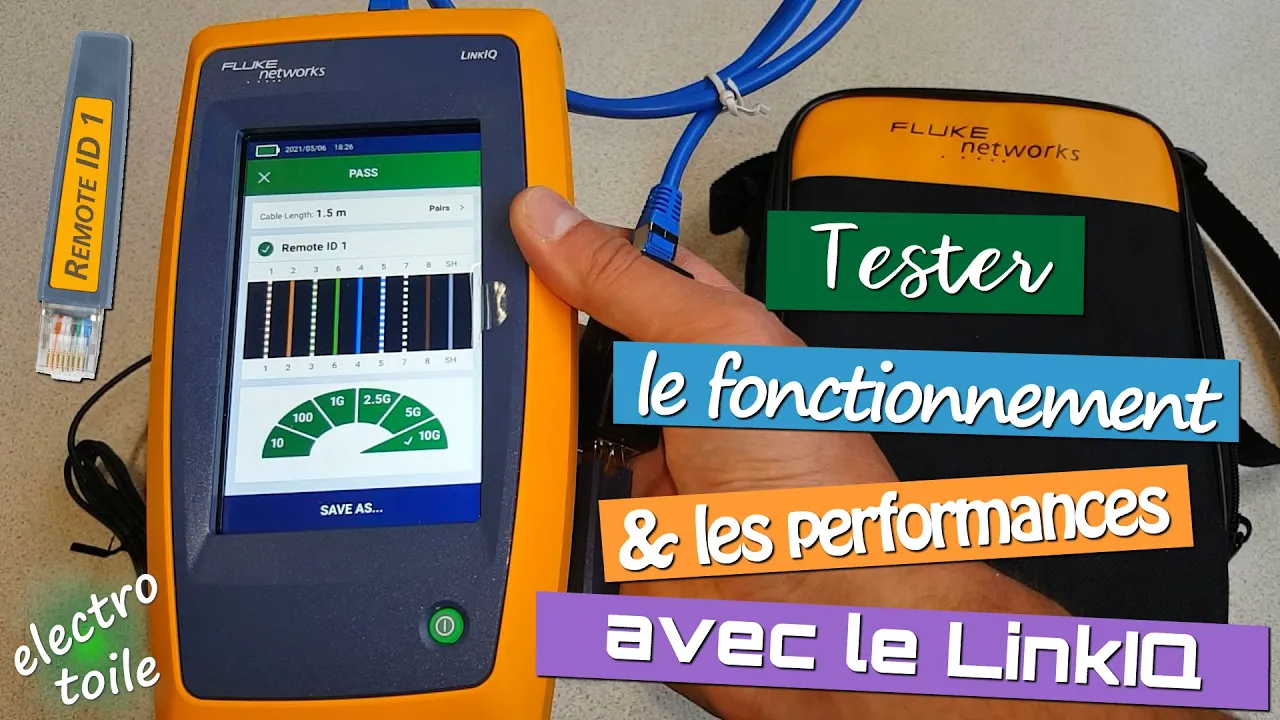

Le produit de référence chez Fluke est le LinkIQ LIQ-100. Sa fiche revendeur annonce la qualification de 10BASE-T à 10GBASE-T par mesures fréquentielles, un wiremap, un TDR avec longueur maximale de 305 m et distance au défaut, le diagnostic du switch (nom, port, VLAN, débit annoncé), un test PoE en charge (paires alimentées, classes), la prise en charge de 802.1x, jusqu’à 1 000 résultats en mémoire et des rapports PDF via LinkWare PC.

Le test PoE en charge n’est pas une option décorative : c’est lui qui valide qu’une caméra IP ou un point d’accès sera alimenté correctement. Le sujet du choix entre caméra PoE et caméra Wi-Fi mérite d’ailleurs son propre article, car l’alimentation par le câble change la logique du dépannage.

C’est pour moi l’outil de dépannage réseau par excellence : quand un client me dit que le débit est mauvais dans une pièce, le qualificateur me dit en quelques minutes si le câble est en cause, et où.

Le certificateur : répond à « ce câble est-il conforme aux normes ? »

Le certificateur est le seul à délivrer un verdict de conformité à une catégorie (TIA) ou à une classe (ISO/IEC), avec un PASS/FAIL selon les limites normatives. Il mesure le wiremap, la longueur, l’affaiblissement (insertion loss), la paradiaphonie (NEXT), la perte de réflexion (return loss) et la résistance de boucle, sur une plage de fréquence définie par la norme.

Deux notions le distinguent structurellement des niveaux inférieurs. La première est le permanent link : les vérificateurs et qualificateurs testent typiquement la configuration channel (avec les cordons de brassage), tandis que seuls les certificateurs testent aussi la liaison fixe posée par l’installateur, sans cordons.

La seconde est la garantie fabricant. La certification est l’étape finale exigée par les fabricants de câblage (les OEM) pour accorder leur garantie sur une installation neuve. Sans certification, la responsabilité de garantie repose entièrement sur l’installateur. C’est une phrase que je recopie telle quelle dans mes devis quand un client demande une réception formelle.

Le certificateur de référence chez Fluke est le DSX-8000 CableAnalyzer. Sa fiche revendeur annonce la certification des Cat 3, 4, 5, 5e, 6, 6A et 8, des classes C, D, E, EA, F, FA, I et II, une plage de 2 GHz, une précision de niveau VI/2G, un test Cat 6A en 8 secondes, environ 12 000 résultats Cat 6A avec graphiques, une mesure de longueur de 0 à 150 m avec unité distante (0 à 800 m sans), la gestion de projets ProjX, le cloud LinkWare Live, les mesures de déséquilibre résistif pour le PoE IEEE 802.3bt, les mesures TCL/ELTCTL, la continuité de blindage et un module de diaphonie exogène.

Fluke donnait en 2018 un ordre de grandeur économique : un coût moyen d’environ 100 dollars par lien pour une installation commerciale, soit environ 100 000 dollars pour un projet de 1 000 liens, avec une prime d’environ 20 % pour une installation Cat 6 haut débit. Ces chiffres datent, mais ils expliquent pourquoi la certification est un poste de réception de chantier, pas un achat de bricoleur.

Les normes qui fixent les limites

Côté normes, il faut distinguer les catégories et les classes. La norme ANSI/TIA-568 Recommandation ANSI/TIA-568 définit les catégories 5e, 6, 6A et 8 ; la norme ISO/IEC 11801 Recommandation ISO/IEC 11801 définit les classes C, D, E, EA, F, FA, I et II. La correspondance à retenir : Cat 6 = classe E, Cat 6A = classe EA.

La Cat 8 mérite un paragraphe à elle seule, car elle casse les habitudes. La norme ANSI/TIA-568-C.2-1, publiée en novembre 2016 Recommandation ANSI/TIA-568-C.2-1 , supporte le 25GBASE-T et le 40GBASE-T. Elle impose une solution blindée uniquement, sans variante U/UTP, et limite le permanent link à 24 m et le channel à 30 m à 25-40 Gbit/s, contre 90 et 100 m pour les catégories antérieures.

Le 10GBASE-T et les débits inférieurs restent supportés sur un channel complet de 100 m. Le test terrain passe de 1 MHz à 2 000 MHz (contre 1 à 500 MHz pour la Cat 6A). Côté connecteurs, le 8P8C « RJ45 » reste rétrocompatible pour la Cat 8.1 (classe I) ; la Cat 8.2 (classe II) est rétrocompatible avec les classes F/FA mais pas avec les prises RJ45 existantes.

Côté testeurs, deux textes fixent les exigences. La IEC 61935-1:2019 Recommandation IEC 61935-1:2019 (édition 5.0, publiée le 26 septembre 2019, 255 pages) spécifie les procédures de mesure de référence et les exigences de précision des testeurs de terrain pour les paramètres d’ISO/IEC 11801. L’édition 5 porte la fréquence supérieure à 2 000 MHz, introduit un nouveau niveau de testeur de terrain, le Level VI à 2 000 MHz, et améliore les modèles d’erreur.

La ANSI/TIA-1152-A, publiée en novembre 2016, est l’équivalent américain : un testeur Cat 8 doit y atteindre le Level 2G. Elle ajoute la continuité du blindage sur tout le chemin (exigence Level 2G, section 4.2.2) et des tests optionnels de résistance de boucle DC et de déséquilibre résistif, requis pour certifier une liaison apte au PoE IEEE 802.3bt, dit « PoE++ ».

Voilà aussi pourquoi le certificateur coûte cher : il doit garantir une précision de Level VI/2G jusqu’à 2 GHz, avec des modèles d’erreur calibrés et un étalonnage traçable. Ce n’est pas un gadget, c’est un instrument de mesure.

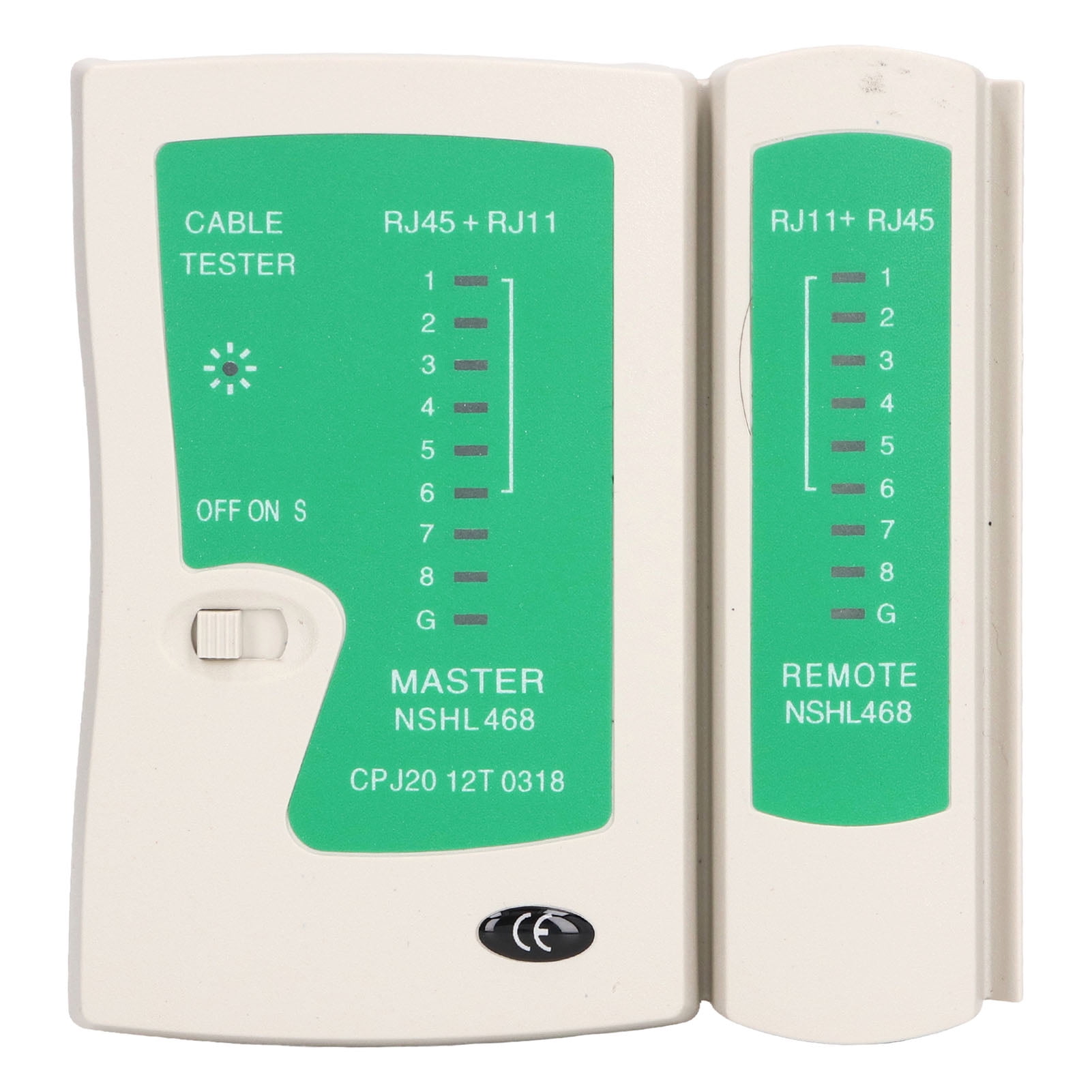

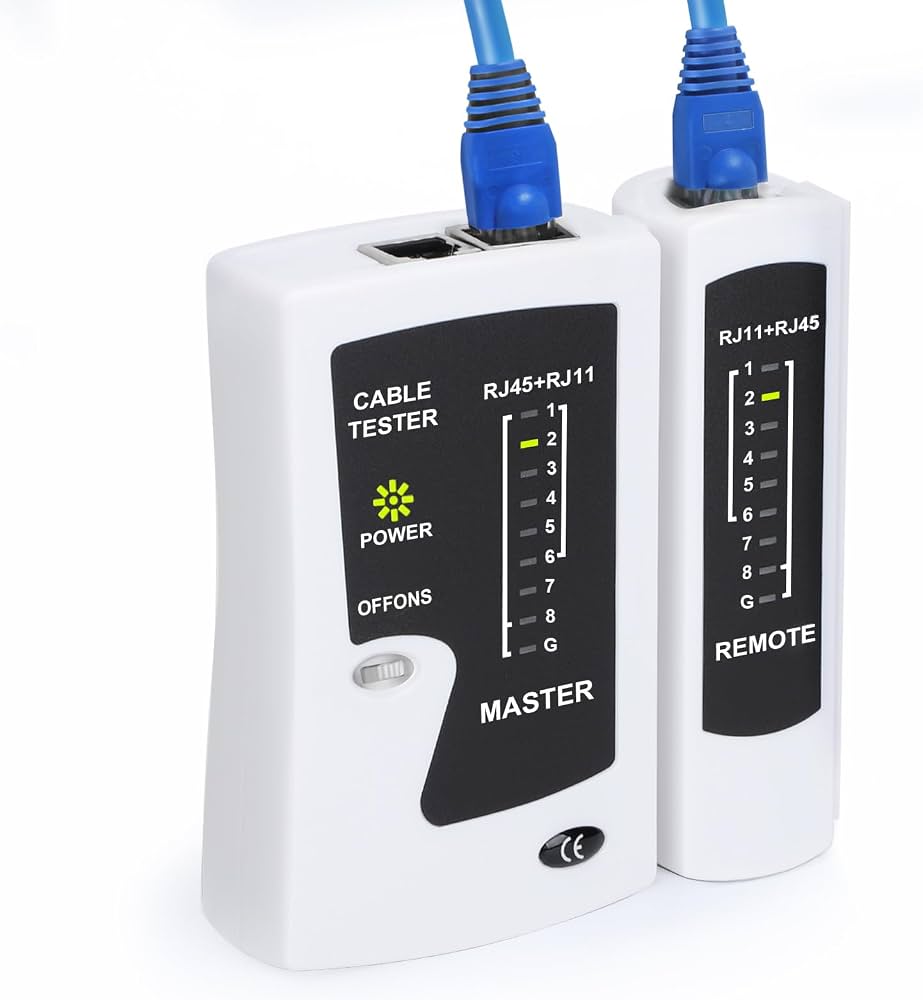

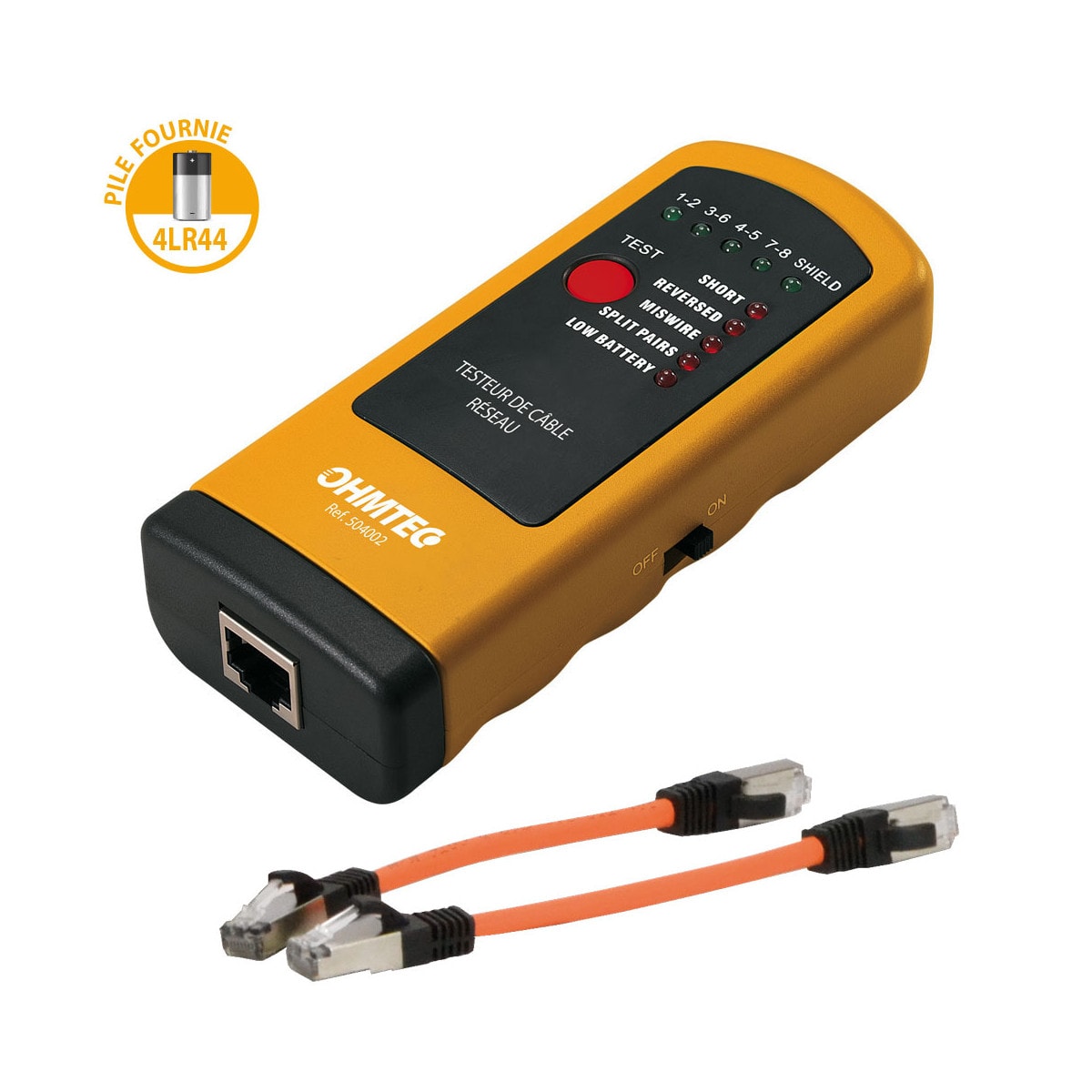

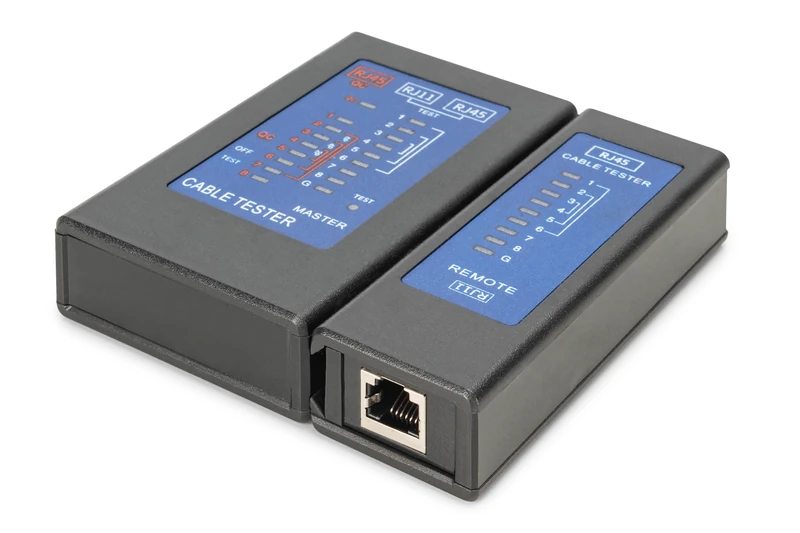

Le piège du testeur à 30 €

Un « testeur RJ45 » d’entrée de gamme ne qualifie ni ne certifie rien. Il fait du wiremap, parfois une longueur approximative, et c’est tout. Or le wiremap seul ne dit rien de la capacité de transmission : rappelez-vous les deux câbles de Fluke, tous deux parfaitement câblés, dont un seul tient le Gigabit.

Ce petit outil n’est donc pas inutile : pour un contrôle rapide après une pose de prises, il attrape l’essentiel des erreurs de câblage. Le problème commence quand on lui fait dire plus que ce qu’il peut prouver. Un wiremap propre n’est pas une liaison valide.

Quel testeur pour quel usage

Je résume ma logique de choix dans un tableau, parce que c’est comme ça que je la pose sur la table quand un client me demande conseil.

Pour une maison, le câblage structuré passe par le coffret de communication, et le coût d’une installation de prises Ethernet murales se calcule prise par prise. Dans ce cadre, le vérificateur couvre le besoin d’un artisan qui pose et repart.

Le qualificateur devient indispensable dès qu’on intervient sur un réseau existant, avec des équipements actifs à diagnostiquer. Le certificateur, lui, ne se justifie que pour une réception de chantier avec garantie fabricant ou une exigence contractuelle. Entre les deux, je n’hésite pas longtemps.

Prix : trois niveaux, un facteur dix

La déduction est simple, et je la formule comme telle : les trois niveaux s’échelonnent environ d’un facteur dix en prix, du vérificateur à quelques centaines d’euros au certificateur à environ 13 500 €, sur la base des prix français relevés chez le revendeur Testoon.

Le LinkIQ LIQ-100 est affiché 2 541 € TTC sur la fiche Testoon, pour un prix catalogue annoncé de 4 122 € TTC ; le kit avancé ajoute 604,80 €. Le DSX-8000 CableAnalyzer est affiché 13 499 € TTC, pour un prix catalogue annoncé de 21 138 € TTC ; l’option contrat GOLD sur un an ajoute 4 939,20 € et le certificat d’étalonnage avec relevé de points est fourni.

Une alternative existe côté certificateurs : la gamme LanTEK IV de TREND Networks, distribuée par Telenco. Le LanTEK IV-L travaille à 500 MHz pour les Cat 5e, 6 et 6A, avec un test Cat 6A d’environ 10 secondes selon ISO/IEC 11801-1 ; le LanTEK IV-S 3000 monte à 3 000 MHz pour les Cat 8.1 et 8.2, en environ 7 secondes. Des options fibre complètent la gamme, ce qui rejoint le sujet de l’installation de la fibre optique chez soi. La page Telenco n’indique pas de prix, je ne vous en donnerai donc pas.

Sur l’étalonnage, je reste prudent : la seule chose vérifiée est que le certificat d’étalonnage avec relevé de points accompagne le DSX-8000 chez Testoon. Pour les cycles de réétalonnage, je n’ai pas de source fiable, donc je ne m’avance pas ; le sujet de la périodicité d’étalonnage des appareils de mesure a son propre traitement pour les multimètres.

Ce que je regarde avant d’acheter

Je termine par ma méthode, celle que j’applique quand un outil de ce type doit entrer dans la caisse. Elle tient en cinq vérifications, reprises dans le schéma d’étapes de cet article.

La marque compte, mais pas comme on le croit. Fluke a construit sa réputation sur les instruments de mesure, et son histoire explique pourquoi ses testeurs de câblage font référence chez les certificateurs. Cela dit, je choisis un outil pour le travail qu’il fera chez le client, pas pour le logo.

Une dernière remarque : les mesures de câblage ne sont pas les mesures d’isolement. Quand je contrôle un circuit électrique, je sors le mégohmmètre, pas le testeur réseau ; le fonctionnement du mégohmmètre n’a rien à voir avec un wiremap. Chaque outil répond à une question, et c’est exactement le fil de cet article.
