Chevilles fischer : guide et choix

Choisir une cheville fischer commence par une question qui ne parle pas de marque : dans quoi je fixe ? Un matériau plein, un matériau creux, une plaque de plâtre, une fixation traversante : le support décide de la famille, et la famille décide des cotes de perçage.

La réponse courte tient en une ligne. DuoPower pour couvrir le plein et le creux avec une seule référence, famille chevilles pour plaques sur plâtre, cheville à frapper N-S quand la fixation doit traverser la pièce à assembler.

Le reste se joue au millimètre : diamètre de foret, profondeur de perçage mini, diamètre de vis. Ces valeurs sont publiées par le fabricant, et c’est elles qu’il faut suivre, pas une estimation de chantier.

Le support décide avant la référence

Première question, binaire : le matériau est-il plein (béton, brique pleine, pierre) ou creux (brique creuse, béton cellulaire, plaque de plâtre) ? De la réponse dépendent la famille de cheville et la méthode de perçage.

La DuoPower est bi-matière, et c’est ce qui la rend polyvalente : elle repose sur trois principes de fonctionnement qui s’activent selon le matériau. Elle s’expanse, se déploie et forme un nœud. Une seule référence couvre donc le plein et le creux.

1 Corps bicolore rouge et gris Corps bicolore rouge et gris 2 Collerette d'appui Collerette d'appui

Cheville DuoPower 6 mm

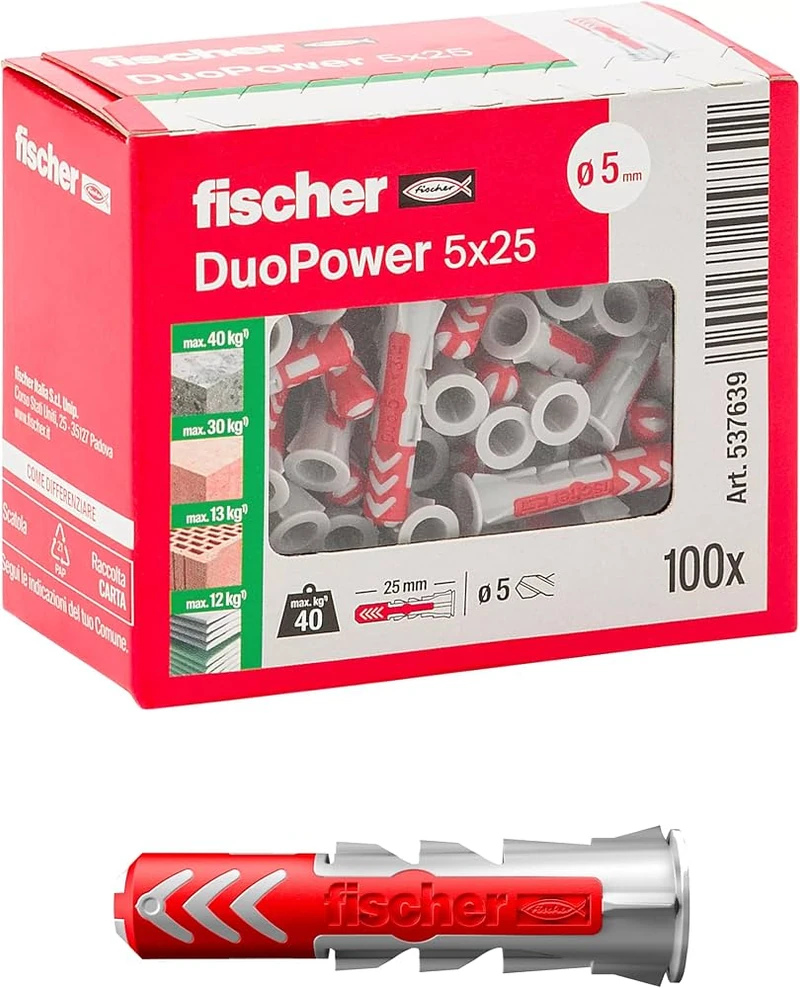

Une seule référence pour les deux familles de supports : la repérer avant de choisir la taille.

1. 1 Corps bicolore rouge et gris
2. 2 Collerette d'appui

Bibliothèque interne blog-quality

Le fabricant précise que les variantes 6 x 50, 8 x 65 et 10 x 80, grâce à leur profondeur d’ancrage supérieure, conviennent particulièrement aux matériaux creux, au béton cellulaire et pour traverser les enduits.

La gamme compte 90 variantes — blister, sachet, boîte à bec verseur ou boîte, jusqu’à 200 pièces par référence. Chaque conditionnement porte un GTIN public : la DuoPower 6 x 50 est la référence 538250 (GTIN 4048962262179) en boîte à bec verseur de 100 pièces.

Ce détail sert au comptoir : avec le numéro d’article, on retrouve la boîte exacte sans se tromper de diamètre. La gamme actuelle descend de la cheville S de 1958 — l’histoire de la marque en raconte la trajectoire industrielle.

Sur les photos de ma boîte de chevilles DuoPower, on reconnaît le corps rouge et gris de la famille 6 mm. Cette vue rapprochée permet de voir la géométrie, mais ni une tenue mesurée, ni la longueur précise de chaque cheville : le conditionnement et la référence restent nécessaires pour choisir le forage et la vis.

Plaque de plâtre : la famille chevilles pour plaques

Sur plaque de plâtre, la difficulté n’est pas de percer : c’est de savoir ce qu’il y a derrière. Plaque simple, plaque doublée, montant : les efforts repris ne sont pas les mêmes, et c’est là que le choix de cheville change le plus vite.

La famille chevilles pour plaques de fischer regroupe 9 familles de produits et 126 variantes, avec des diamètres de foret annoncés de 8, 10 et 12 mm.

• DuoBlade — cheville autoforeuse pour plaque de plâtre.
• GKM — fixation métallique auto-perceuse pour carton-plâtre et fibro-plâtre.
• GK et GK Green — chevilles pour plaque de plâtre.
• DuoHM et HM — chevilles métalliques pour corps creux.
• Fixation de panneaux HDF, cheville à pointe de forage et visserie pour cheville HM.

Trois critères tranchent entre ces modèles : l’épaisseur de la plaque, la nature du vide derrière et la charge à reprendre. C’est le dernier qui se règle le plus mal quand on choisit à l’œil.

La charge admissible ne se déduit pas du diamètre de la cheville : elle se lit dans le document technique (ETA) de la référence exacte, pour le support concerné. Un modèle qui tient une étagère ne tiendra pas forcément un équipement qui vibre.

Les équipements qui bougent sont justement les cas à surveiller. Un extracteur de salle de bain posé en cloison transmet ses vibrations à la plaque pendant des années : la fixation fait partie de la pose (installer un extracteur en salle de bain).

Béton, brique pleine : le perçage fait la tenue

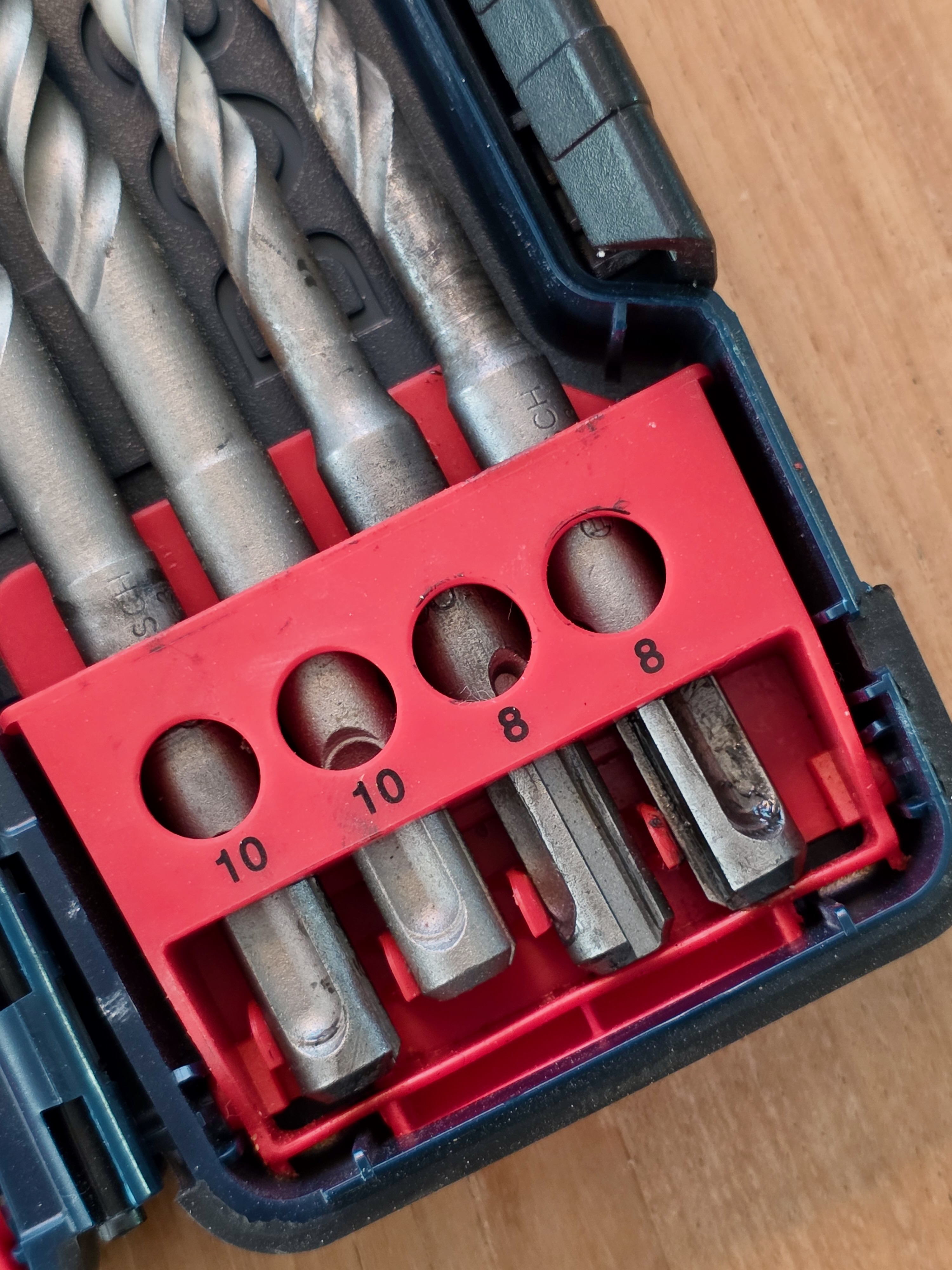

Sur un matériau plein, la tenue commence au forage : diamètre exact, profondeur suffisante, trou dépoussiéré. Trois gestes qui pèsent plus lourd que le prix de la cheville.

Les cotes constructeur de la DuoPower donnent le cadre, variante par variante. La 5 x 25 demande un foret de 5 mm, une profondeur de perçage mini de 35 mm et une vis bois de 3,0 à 4,0 mm, avec un vissage minimal de 29 mm.

La 6 x 30 : foret de 6 mm, perçage mini de 40 mm, vis de 4,0 à 5,0 mm, vissage mini de 35 mm. La 8 x 40 : foret de 8 mm, perçage mini de 50 mm, vis de 4,5 à 6,0 mm.

La 8 x 65 change de gabarit : foret de 8 mm, perçage mini de 75 mm, vissage mini de 71 mm. C’est aussi l’une des références données par le fabricant pour les supports creux et les enduits épais.

Deux gestes comptent autant que la cote : dépoussiérer le forage avant de poser la cheville, et ne pas élargir le trou « pour que ça passe ». Un forage trop large, et la cheville tourne au serrage — le diamètre prescrit n’est pas une indication, c’est la cote.

Cheville à frapper N-S : la fixation traversante

La cheville à frapper N-S n’est pas une cheville à visser : elle réunit une cheville nylon et un clou fileté en acier électrozingué ou inoxydable, livrés prémontés. Le montage se fait au marteau, à travers la pièce à fixer ; l’expansion se produit à l’enfoncement du clou.

Le fabricant la donne pour la fixation de constructions en bois, de raccords de murs ou de profilés pour cloison plâtre, ainsi que de colliers pour câbles et tuyauteries, dans tous les matériaux de construction.

Sur un cheminement apparent — collier, goulotte, profilé — le tracé compte autant que la fixation (les règles de pose d’une goulotte).

Deux détails de conception changent la pose. Une butée interne évite l’expansion prématurée : la cheville ne se bloque pas avant d’être en place. Et le filetage de clou, à empreinte cruciforme, permet le dévissage et un démontage ultérieur.

Les cotes des deux références N 6. La N 6 x 40/10 S : foret de 6 mm, ancrage effectif de 30 mm, perçage traversant mini de 55 mm, pièce à fixer de 10 mm maximum. La N 6 x 60/30 S : mêmes ancrage et foret, perçage traversant de 75 mm, pièce à fixer de 30 mm maxi. Empreinte PZ2 dans les deux cas.

Fixations électriques : ce que la norme impose

Sur un appareillage encastré, la fixation n’est pas une simple préférence. Dans le neuf, les fixations à griffes sont interdites pour tous les appareillages Obligation NF C 15-100 .

En rénovation, une pose ponctuelle à griffes est admise si la boîte existante ne peut pas être remplacée. L’appareillage doit rester solidaire du support, sans rendre accessibles les conducteurs ni les câbles d’alimentation.

En pratique, je privilégie la fixation à vis, une boîte stable et des conducteurs qui ne sont pas pincés derrière l’appareillage. La dérogation en rénovation ne dispense jamais de vérifier sa tenue et l’absence de parties sous tension accessibles.

Sur pierre ou maçonnerie ancienne, la reprise est plus délicate : support poussiéreux, boîte qui bouge, terre incertaine. Poser une prise dans un mur en pierre détaille cette pose, de l’encastré à l’apparent.

Dans un plafond, une boîte DCL se fixe sur un support prévu pour elle, pas sur la seule plaque de plâtre. Les cas de rénovation qui imposent cette boîte se connaissent avant de monter un luminaire.

Pour l’appareillage lui-même, la base ne change pas : hors tension, vérifiée, avant d’y toucher. Le déroulé complet d’une pose de prise — boîte, gaine, raccordement, contrôles — est dans installer une prise électrique.

Quand la charge devient lourde — support de chemin de câbles, ancrage structurel dans le béton — la cheville nylon passe la main au scellement chimique, selon le support et l’agrément : fischer FIS V ou Hilti HIT.

Percer sans casser ni s’exposer

Avant de forer, je repère. Un câble noyé dans le mur ou une canalisation dans le champ du forage, et le chantier change de nature. Un détecteur de câbles et de métaux fait ce travail avant la perceuse.

Vient ensuite la poussière, qui est un risque documenté. Percer du béton expose à la silice cristalline alvéolaire, classée cancérogène pour l’homme (groupe 1 du CIRC) et visée comme procédé cancérogène par l’arrêté du 26 octobre 2020. L’INRS impose une évaluation des risques et une prévention de type CMR.

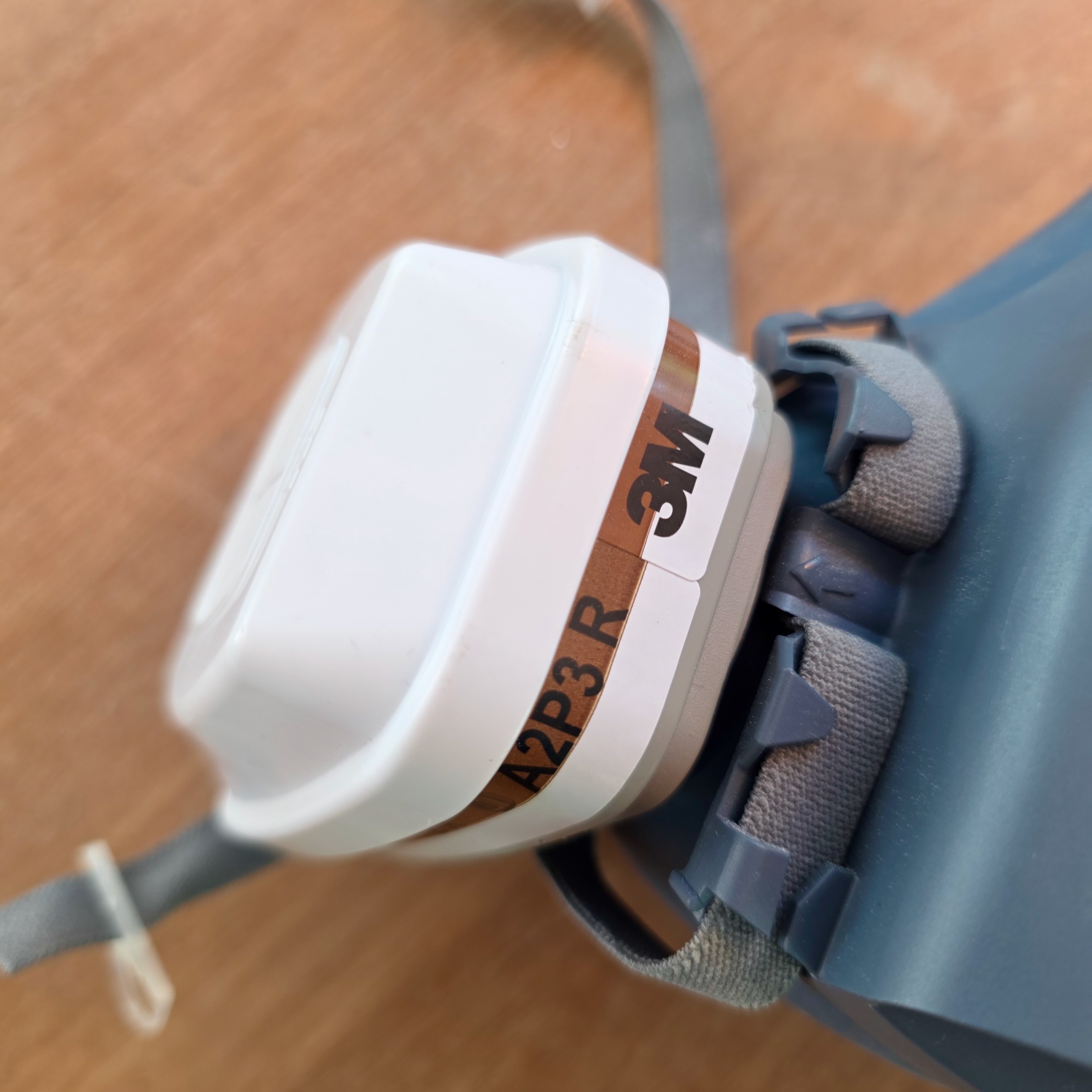

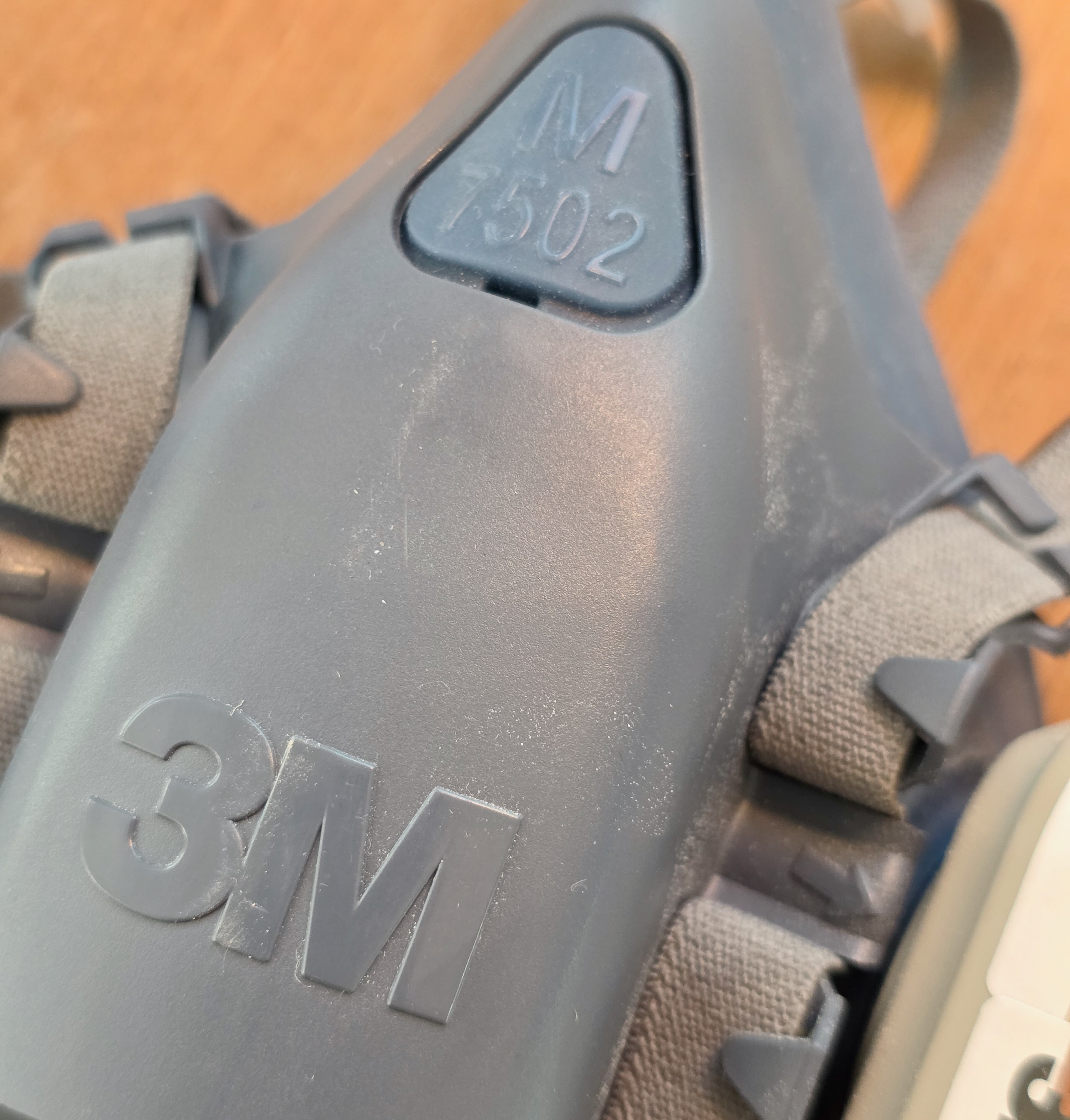

L’ordre des protections compte : d’abord les mesures collectives — travail à l’humide, captage à la source relié à une aspiration haute dépression, contrôle de l’empoussièrement. Quand elles ne suffisent pas, l’INRS conseille un appareil à filtre antiparticules de classe 3, une combinaison à capuche jetable de type 5 et des lunettes.

Les valeurs limites sont contraignantes : 0,1 mg/m³ pour le quartz, 0,05 mg/m³ pour la cristobalite et la tridymite. Quand plusieurs formes de silice sont en présence, c’est l’indice d’exposition combinée qui s’applique.

Le budget : ce que publie le fabricant

Le fabricant ne publie pas de prix public conseillé sur ses fiches produit : le tarif se demande en négoce ou sur devis. Ce guide ne donne donc aucun prix.

Ce qui se compare utilement avant d’acheter, ce sont les cotes, les conditionnements et les GTIN. La gamme DuoPower va du blister au sachet, jusqu’à la boîte à bec verseur ou la boîte complète — 100 pièces pour la 6 x 50, 200 pièces au maximum par référence. Un pro raisonne en boîtes pleines, un particulier en blister.

La méthode en cinq étapes

Quand le support n’est pas évident, voici l’ordre que j’applique — du repérage au contrôle. Aucune étape ne se saute : le repérage vient avant la perceuse.

Le repérage évite de percer un câble, l’identification du support évite la cheville inadaptée, et la lecture du document technique évite la surcharge. Trois réflexes qui prennent quelques minutes.

Vérifier le support au-delà de son apparence

Un mur blanc ne renseigne pas sur ce qui porte réellement la fixation. La peinture peut recouvrir du plâtre, une maçonnerie pleine, une cloison sur ossature ou un complexe de doublage.

Avant de décider d’une référence, le chantier doit permettre d’identifier la matière qui recevra l’expansion de la cheville, et non seulement le revêtement visible. Un doublage léger devant un mur dur n’a pas les mêmes contraintes qu’une plaque fixée directement sur son support.

La position compte également. Une fixation proche de l’arête d’une tablette, d’un joint de maçonnerie ou du bord d’un élément mince n’a pas nécessairement la même tenue qu’une fixation au milieu d’un bloc.

Les valeurs d’une fiche fabricant sont établies dans des conditions définies, avec des distances aux bords et des profondeurs qu’il faut respecter quand elles sont prescrites. Le perçage ne doit pas être improvisé uniquement parce qu’une cheville « rentre ».

Sur un support creux, la longueur disponible derrière la paroi détermine si la cheville peut se déformer comme prévu. Une fixation destinée à former un nœud ne peut pas fonctionner correctement si un obstacle empêche sa déformation.

Il faut vérifier l’épaisseur réelle de la paroi, l’espace disponible et la présence éventuelle d’un isolant ou d’un montant. Le choix entre une DuoPower et une fixation spécialisée pour plaque de plâtre ne se tranche donc pas uniquement au rayon d’un magasin.

Un contrôle de support peut conduire à renoncer à la première solution envisagée. C’est préférable à un montage dont la tenue n’est pas documentable, notamment pour un appareil lourd, mobile, exposé aux vibrations ou situé en hauteur.

Ce guide décrit les familles et les paramètres à vérifier ; le dimensionnement se fait sur le support identifié, avec le document technique de la référence.

Vis et chevilles : choisir un assemblage complet

La DuoPower est étudiée pour travailler avec une vis compatible. Une cheville photographiée sans sa vis ne permet pas de déduire le diamètre, la longueur ni la forme de tête à choisir.

La fiche du fabricant indique les plages de diamètre de vis, la profondeur de vissage et, pour certains conditionnements, les vis fournies. La longueur de la vis doit également tenir compte de l’épaisseur de l’objet fixé.

La profondeur de perçage et la profondeur de vissage sont deux données différentes.

Le trou doit laisser l’espace nécessaire à la cheville et à l’extrémité de la vis selon la notice ; une vis trop courte peut ne pas activer correctement la fixation, alors qu’une vis inadaptée peut déformer ou endommager la cheville.

Ce n’est pas une raison pour allonger systématiquement la vis : les limites du support et les prescriptions constructeur restent prioritaires.

Le diamètre du foret se choisit pour la variante exacte, pas pour la taille présumée de la vis. Une DuoPower 6 mm appelle la plage de vis prévue par sa fiche, pas n’importe quelle vis de 6 mm.

Au serrage, si la cheville tourne ou si la vis bloque anormalement, il faut rechercher la cause : diamètre réel du trou, poussière, support friable, objet à fixer mal positionné ou assemblage non conforme. Forcer ne règle pas la cause et abîme la fixation.

La tête de vis et la rondelle éventuelle doivent convenir à la pièce fixée. Une fixation mécanique transmet un effort à cette pièce : un support plastique mince, une patte métallique ou un rail ont des surfaces d’appui différentes.

Même une cheville correctement ancrée ne compense pas une pièce fragilisée par une vis inadaptée. L’ensemble support–cheville–vis–pièce fixée doit être cohérent.

Comprendre les charges sans inventer un poids admissible

Le poids d’un objet ne suffit pas à déterminer l’effort subi par les fixations. Un équipement peut exercer une charge verticale, un effort d’arrachement ou un moment lorsque son centre de gravité se trouve loin du mur.

Une tablette courte et un bras de fixation déporté n’ont donc pas la même sollicitation, même si leur masse totale paraît comparable.

Les vibrations, les ouvertures répétées et les efforts exercés par l’utilisateur peuvent aussi changer le besoin. Une fixation de goulotte légère n’a pas le même rôle qu’un support d’équipement manipulé quotidiennement.

Le produit de fixation doit être évalué dans sa configuration, et pas seulement à partir d’un tableau de charges repéré sur Internet.

Lorsque plusieurs chevilles sont utilisées, la charge ne se répartit pas automatiquement à parts égales entre elles. La rigidité de la pièce, l’alignement des trous, le support et les jeux d’assemblage influencent cette répartition. Les distances entre fixations et aux bords sont des paramètres de conception, pas des détails décoratifs.

Pour une fixation critique, on consulte le document technique de la référence exacte, son domaine d’emploi et les valeurs applicables au support réellement rencontré.

Il faut aussi vérifier si la valeur lue est caractéristique, recommandée ou déjà affectée d’un coefficient de sécurité : ces termes ne sont pas interchangeables. Une charge publiée pour du béton dans un cadre donné ne doit pas être transposée telle quelle à une brique creuse ou à un matériau ancien.

Si la nature du support, les efforts ou les règles d’ancrage ne sont pas établis, ce guide ne permet pas de certifier la fixation. La bonne action est alors de documenter ces inconnues avant le montage. La polyvalence de la gamme DuoPower ne signifie pas qu’une référence universelle possède une charge admissible universelle.

Documenter le montage après la pose

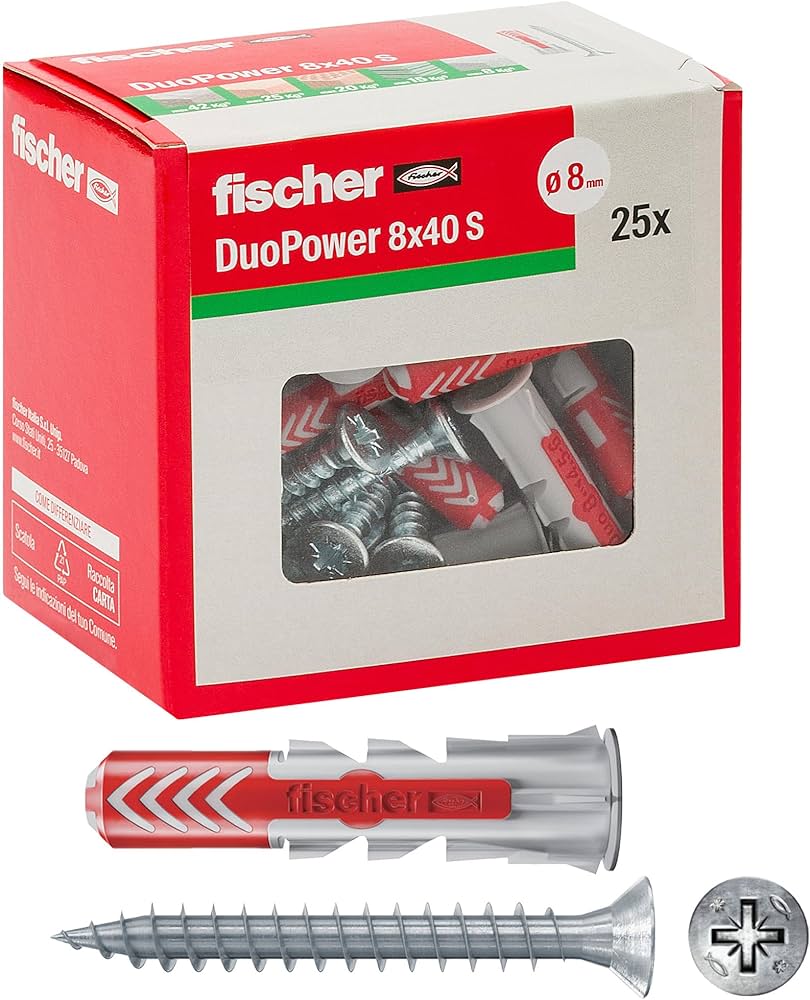

La photo montre la forme et les marquages de la cheville. Le diamètre réellement foré, la profondeur du trou et la poussière au fond se contrôlent sur le chantier.

Pour qu’un retour chantier soit exploitable, il faut conserver le type de support, la référence exacte de la cheville, le foret utilisé, la longueur de la vis et la fonction de l’équipement fixé.

La vérification après montage reste proportionnée au risque. Une traction sur un support fragile peut l’endommager ; un serrage « ferme » à la main ne vaut pas essai instrumenté.

Un résultat positif documenté suppose une méthode pertinente, des conditions connues et une observation reproductible.

Un contrôle visuel peut déjà révéler un défaut : cheville qui dépasse, pièce qui n’est pas en appui, support fissuré ou tête de vis qui abîme la fixation. Ces signes conduisent à réévaluer le montage. Un montage sans signe visible ne garantit pas une résistance à une charge donnée : la charge admissible se lit dans l’ETA de la référence.

Les deux images de DuoPower 6 mm de ce guide servent donc à identifier la famille de produit et sa géométrie. Elles ne portent aucun résultat de tenue dans le béton, la brique ou la plaque de plâtre. La référence du lot de chevilles remis au salon Batimat n’est pas déterminée par cette photographie d’un autre contexte.
