Poser prise électrique mur en pierre

Toute prise électrique doit être raccordée à une protection différentielle 30 mA, avoir une terre continue et être protégée mécaniquement par une gaine ou un fourreau. La prise ne doit pas dépasser le nombre maximum du circuit.

Poser une prise électrique dans un mur en pierre n’a rien à voir avec une pose dans du placo. Le problème n’est pas de faire un trou rond. Le problème est de garder une fixation solide, un cheminement protégé et un raccordement contrôlable dans un support qui casse rarement comme prévu.

La pierre peut être dure, friable, creuse derrière l’enduit, montée à la chaux, pleine de joints irréguliers ou déjà fragilisée par d’anciens percements. Si on traite ce mur comme une cloison moderne, on finit avec une boîte qui bouge, une plaque de travers, une gaine pincée ou une fissure dans le parement.

Ce guide vise le cas courant en rénovation : ajouter ou remplacer une prise sur un mur en pierre intérieur. Pour les règles générales de raccordement, voyez aussi installer une prise électrique, mettre la terre sur une prise et nombre de prises maximum sur disjoncteur 16 A.

Le choix qui évite les ennuis

Dans la pierre, la pose apparente est souvent le meilleur choix. Pas le choix le plus joli sur catalogue, mais le choix le plus propre quand le mur est irrégulier, porteur, humide, ancien ou difficile à reprendre. Une moulure bien posée ou un tube bien aligné vaut mieux qu’une saignée mal rebouchée.

L’encastré reste possible, mais il doit être décidé après inspection. Il faut une zone saine, assez de profondeur, une boîte qui tient, un passage de gaine sans contrainte et une finition qui ne force pas sur le mécanisme. Si un seul de ces points manque, la pose apparente reprend l’avantage.

La décision doit aussi tenir compte du chemin de câble. Une prise en encastré avec un câble apparent qui arrive n’importe comment n’est pas une pose encastrée. C’est un compromis mal dessiné. À l’inverse, une pose apparente alignée, fixée dans les joints, avec une boîte cohérente, se défend très bien.

Lire le mur avant de percer

Un mur en pierre n’est pas homogène. La mèche peut traverser un joint tendre, taper une pierre très dure, tomber sur un vide ou faire éclater un angle. Avant de percer, grattez légèrement la zone, repérez les joints et sondez au foret fin si besoin.

La bonne zone n’est pas toujours l’endroit le plus esthétique. Près d’un angle, autour d’une ancienne saignée, sous une fissure ou dans une pierre mince, la fixation tient mal. Le joint peut être plus facile à percer, mais il peut aussi être trop friable pour recevoir une cheville.

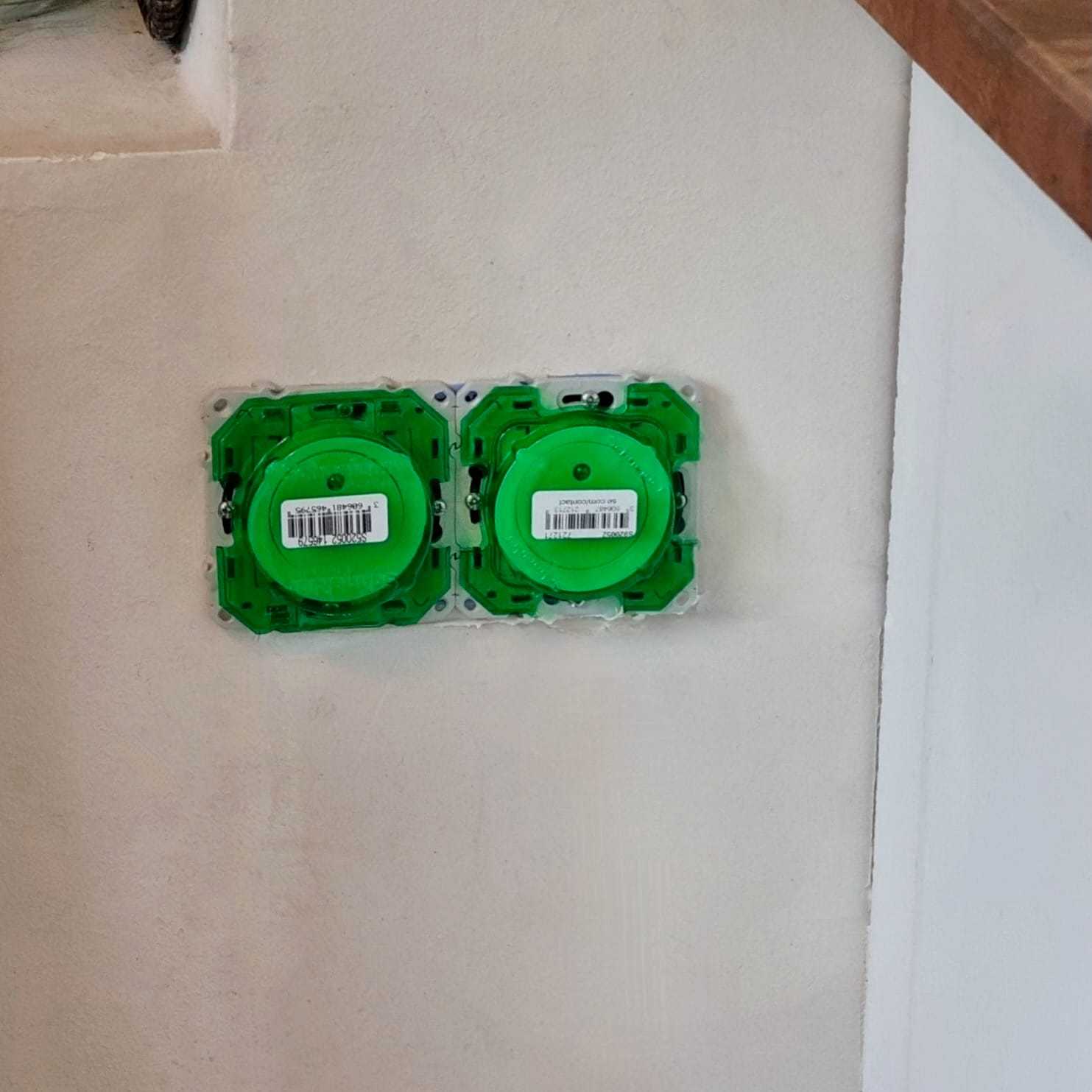

1 Boîte encastrée Boîte encastrée

Boîte encastrée

Une prise encastrée tient par la boîte et le support, pas par la plaque.

Si le mur est humide, arrêtez le diagnostic électrique et traitez la cause. Une prise dans une zone qui prend l’eau, un mur enterré sans ventilation ou une cave salpêtrée demande du matériel adapté, parfois une pose en saillie avec indice de protection plus élevé. La pierre garde l’humidité longtemps.

Vérifier le circuit avant la prise

Ajouter une prise ne se décide pas au mur. La décision se prend au tableau. Il faut connaître le disjoncteur du circuit, la section des conducteurs, le nombre de prises déjà raccordées et la présence d’une protection différentielle 30 mA.

Promotelec rappelle que la NF C 15-100 encadre les installations basse tension du logement, avec disjoncteur général, tableau, protections contre les surintensités, dispositifs différentiels, terre et canalisations protégées. Legrand rappelle aussi les repères de quantité par circuit : 8 prises maximum en 1,5 mm² et 12 prises maximum en 2,5 mm² Obligation NF C 15-100

selon protection.

Sur une maison ancienne, la terre visible à la prise peut être absente, coupée ou décorative. Une broche de terre ne prouve rien. Il faut contrôler la continuité et l’état de la liaison. Pour une prise 2P+T, la terre doit être réelle.

Apparent, encastré ou semi-encastré

La pose apparente

La pose apparente utilise une boîte en saillie et un cheminement visible : moulure, tube IRL ou conduit adapté. Elle limite les dégâts dans le mur. Elle permet aussi de revenir plus tard sur le câble, ce qui compte dans une maison ancienne où les diagnostics évoluent.

La pose encastrée

La pose encastrée cache la boîte et le cheminement. Elle donne une meilleure finition quand le mur reçoit un enduit neuf, mais elle exige plus de travail et plus de risques. La pierre n’aime pas les saignées longues, surtout horizontales.

La pose semi-encastrée

La pose semi-encastrée est souvent le bon compromis : arrivée en plinthe, montée courte en moulure, boîte légèrement intégrée ou appareillage de surface choisi proprement. Ce n’est pas moins professionnel. C’est parfois la seule solution durable.

Dans une rénovation haut de gamme, on peut parfois intégrer le cheminement avant reprise d’enduit. Dans une maison habitée, avec pierre apparente, mieux vaut assumer une solution visible bien posée.

Saigner la pierre : seulement si le mur le permet

Une saignée dans la pierre doit rester courte, propre et justifiée. On évite les grandes rainures horizontales, les angles affaiblis et les passages qui suivent une fissure. La gaine doit entrer sans être écrasée, puis le rebouchage doit reprendre le support, pas masquer un câble coincé.

Le piège classique : creuser assez pour la plaque, mais pas assez pour la boîte. Le mécanisme force, les fils se plient derrière, la plaque bombe, puis la prise bouge à chaque branchement. Ce défaut revient souvent en dépannage.

• Pas de câble nu noyé dans le mortier ou la pierre.
• Pas de boîte flottante tenue seulement par l’enduit de finition.
• Pas de saignée horizontale longue dans un mur porteur ancien.
• Pas de raccord caché inaccessible derrière un rebouchage.
• Pas de perçage à l’aveugle près d’une ancienne canalisation.

Si la pierre est trop dure, n’insistez pas avec un outil qui vibre et éclate tout autour. Changez de méthode. Un tube apparent bien posé prendra moins de temps qu’une reprise d’enduit ratée.

Préparer la boîte et la fixation

Pour une prise encastrée, la boîte doit être stable avant le raccordement. Elle ne doit pas tourner, reculer, sortir du mur ou dépendre des fils pour tenir. Sur pierre, la tenue peut se faire par scellement adapté, par fixation mécanique solide ou par un système prévu pour rénovation, selon le support.

Dépoussiérez soigneusement le trou. La poussière de pierre empêche le scellement et les chevilles de travailler correctement. Présentez la boîte à blanc, vérifiez la profondeur, l’alignement et la sortie de gaine. Puis seulement, fixez.

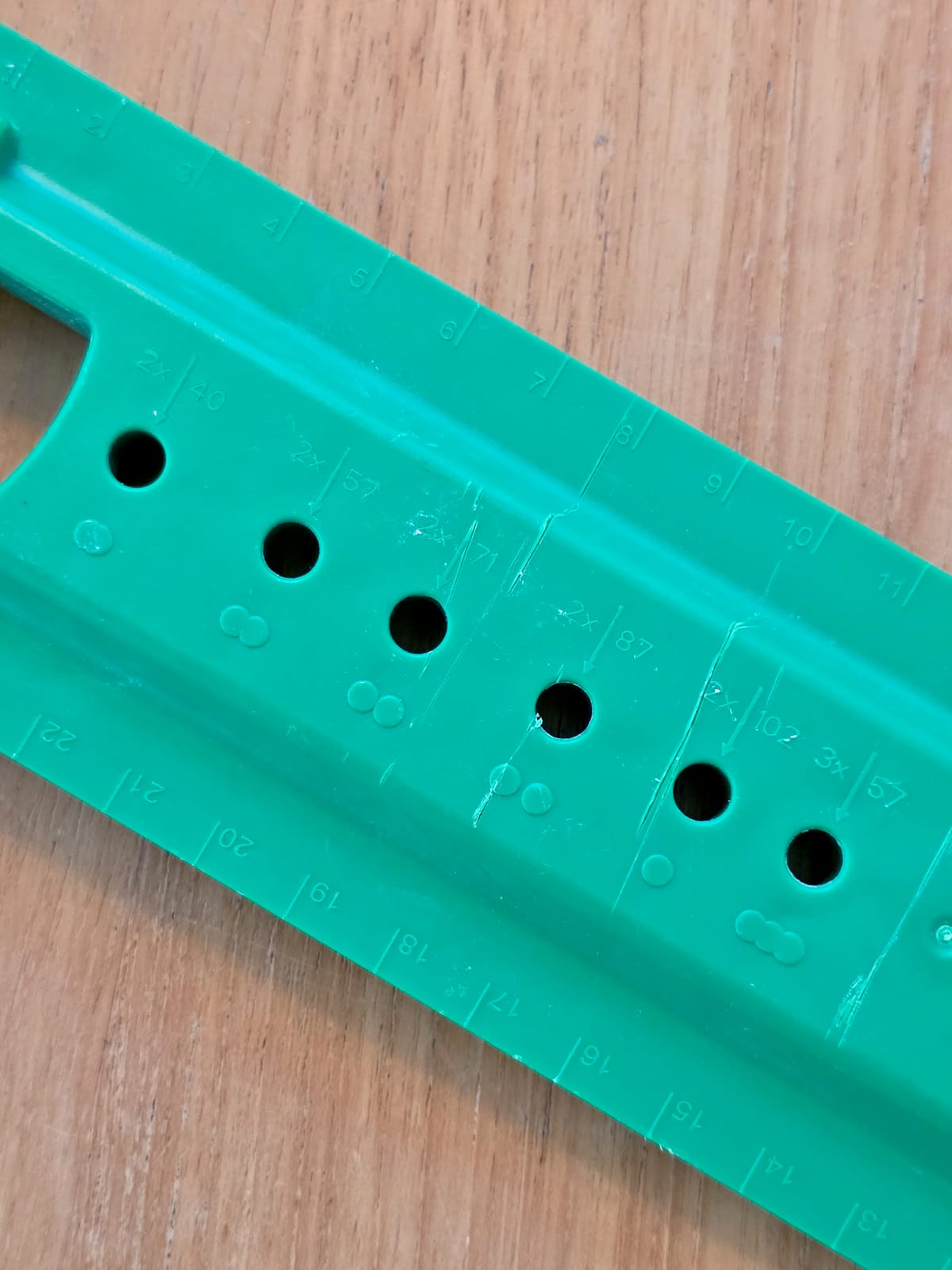

1 Trous de traçage Trous de traçage

Gabarit de perçage

Le gabarit trace la position exacte des trous de la boîte avant découpe, pour un alignement net dans le support.

Une fois le trou tracé et percé, c’est la cheville qui décide de la tenue dans une pierre hétérogène.

En apparent, la boîte doit aussi être fixée sérieusement. Une boîte de surface mal vissée dans un joint tendre finit par prendre du jeu. Sur pierre irrégulière, une cale discrète ou un fond bien ajusté évite de déformer le boîtier au serrage.

Passer le câble sans l’abîmer

Le câble ou les conducteurs doivent être protégés mécaniquement. En encastré, on passe dans une gaine adaptée. En apparent, on passe dans une moulure, un tube ou une goulotte. Le cheminement doit protéger contre les chocs, les frottements et les arrachements.

Évitez les virages serrés. Dans un mur en pierre, on a vite envie de forcer parce que le trou n’est pas parfaitement aligné. Mauvaise idée. Une gaine pincée complique le tirage, blesse les conducteurs et rend toute reprise pénible.

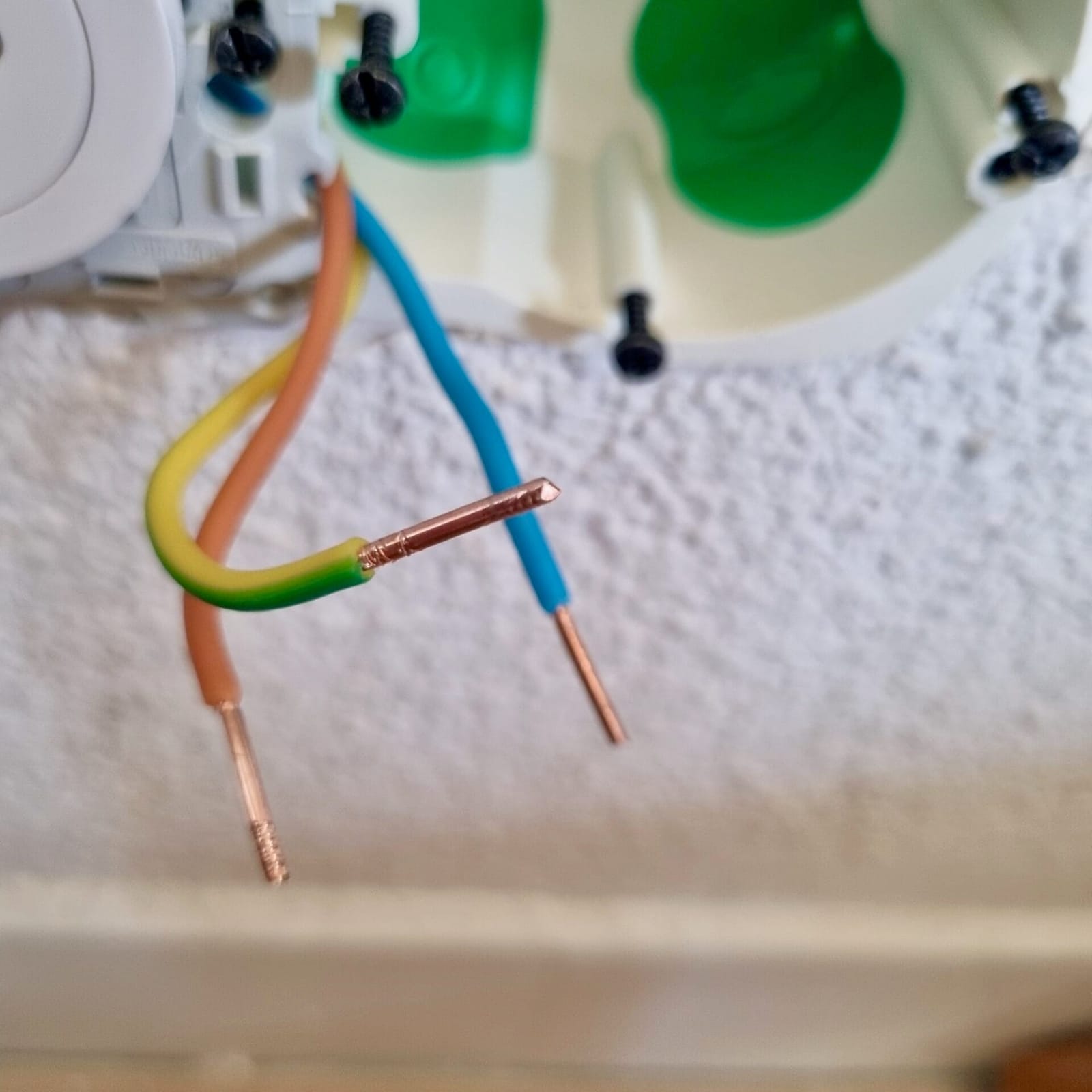

1 Fils dénudés Fils dénudés

Conducteurs préparés

Phase, neutre et terre doivent arriver protégés et avec assez de longueur pour raccorder sans tirer.

Gardez une longueur de fil raisonnable dans la boîte. Trop court, le raccordement devient tendu. Trop long, les fils se plient derrière le mécanisme et poussent la prise vers l’extérieur. Le bon raccordement se ferme sans lutte.

Raccorder sans créer de point chaud

Avant de toucher aux conducteurs, coupez au tableau et vérifiez l’absence de tension avec un VAT. L’INRS insiste sur les opérations hors tension et la préparation du travail. Dans une maison ancienne, un circuit peut être mal repéré ou partagé avec une boîte voisine.

1 Écran 230 V Écran 230 V

Testeur de tension

Le test de tension se lit sur place avant chaque intervention sur le circuit.

Dénudez proprement. Ne griffez pas l’âme du cuivre. Un conducteur marqué peut casser au serrage ou chauffer plus tard. Raccordez la terre, puis neutre et phase selon les repères du mécanisme. Tirez légèrement sur chaque conducteur après serrage ou insertion.

Une prise qui fonctionne à vide peut être mauvaise. Le vrai test vient avec une charge adaptée et un contrôle après quelques minutes. Chaleur, odeur, grésillement ou plaque qui bouge : on coupe et on reprend.

Cas des murs en pierre apparente

Sur une pierre apparente, le rendu compte. Mais la sécurité passe avant l’envie de cacher. Une moulure peinte, un tube propre ou une boîte de surface bien alignée donnera souvent un résultat plus stable qu’une boîte encastrée dans une pierre éclatée.

Travaillez dans les joints quand c’est possible, sans les transformer en tranchées. Les joints se reprennent plus facilement que la pierre. Mais s’ils sont sableux ou creux, ils ne portent pas bien les vis. Dans ce cas, mieux vaut ancrer ailleurs ou revoir le parcours.

“

Dans la pierre, je préfère une pose visible assumée à une prise encastrée qui bouge au troisième branchement.

Si le client veut absolument de l’invisible, il faut parler finition avant travaux : enduit, rebouchage, reprise de couleur, délai de séchage. L’électricité seule ne rend pas une saignée invisible sur pierre ancienne.

Remplacer une ancienne prise dans la pierre

Le remplacement paraît plus simple, mais il réserve souvent les pires surprises. Derrière une vieille plaque, on trouve des conducteurs courts, des couleurs anciennes, une fausse terre, une boîte absente ou un trou rempli de plâtre.

Ne remplacez pas seulement le mécanisme si la fixation est mauvaise. Une prise neuve serrée dans une cavité instable vieillira mal. Il faut reprendre la boîte, refaire les arrivées si les fils sont trop courts, et contrôler le circuit.

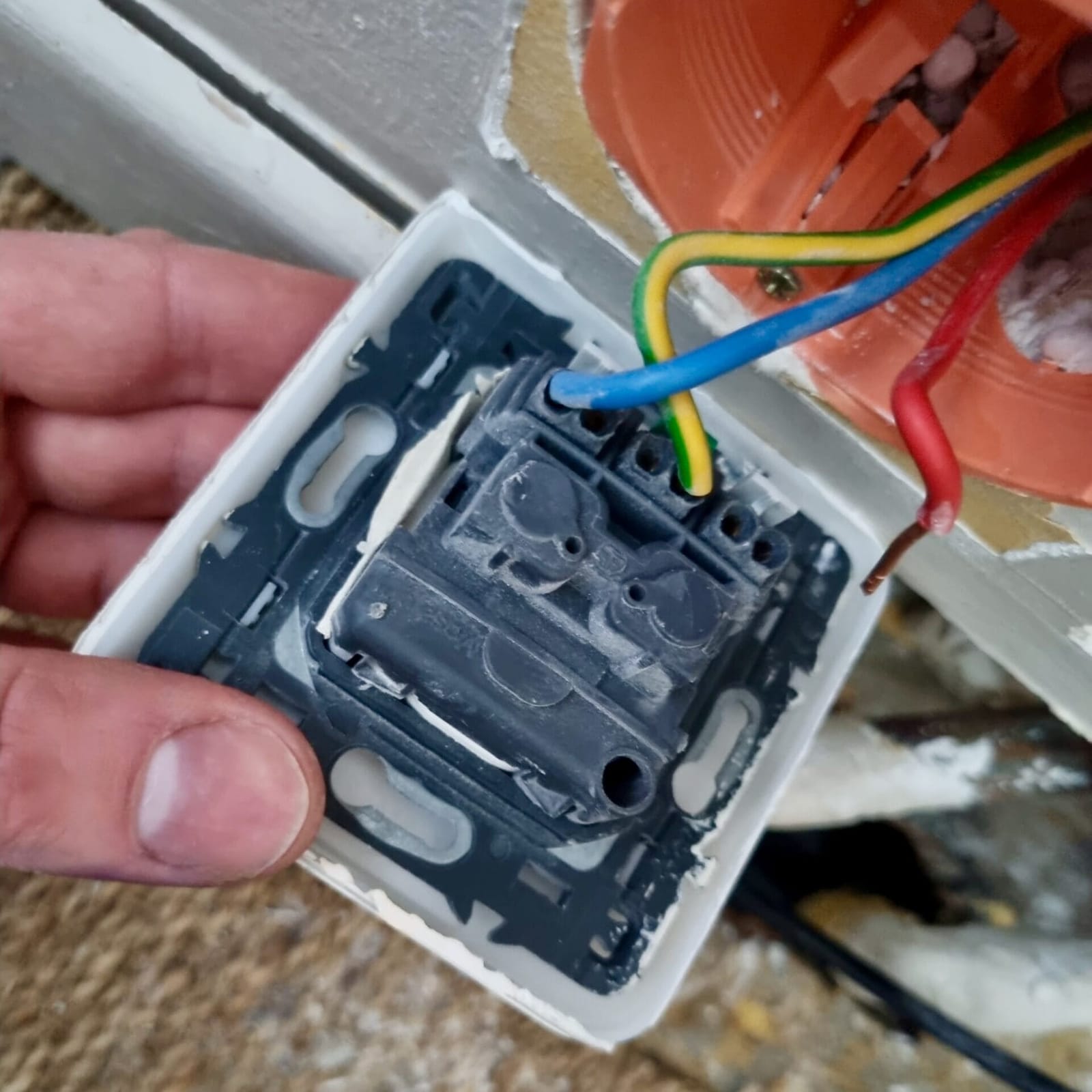

1 Bornes à vis Bornes à vis

Ancienne prise démontée

Une ancienne prise peut fonctionner tout en cachant un serrage faible ou une terre absente.

Si les couleurs ne correspondent pas aux repères modernes, ne devinez pas. Contrôlez. Dans les installations anciennes, le neutre peut ne pas être bleu, la phase peut ne pas être rouge, et la terre peut être absente malgré une broche en façade.

Quand tirer une nouvelle ligne

Une nouvelle ligne depuis le tableau s’impose si l’usage prévu est lourd, si le circuit existant est inconnu, si le nombre de prises est déjà au maximum, ou si la terre manque. Une prise pour aspirateur ponctuel ne se traite pas comme une prise pour radiateur mobile, congélateur ou atelier.

La pierre complique le passage, mais ne justifie pas de repiquer n’importe où. Parfois, le bon chantier consiste à descendre depuis les combles, remonter depuis une cave, longer une plinthe ou créer un cheminement extérieur discret.

• Nouvelle ligne si le circuit existant est saturé.
• Nouvelle ligne si la prise alimente un appareil fort ou permanent.
• Nouvelle ligne si la terre existante est absente ou douteuse.
• Nouvelle ligne si le repiquage impose une boîte inaccessible.
• Nouvelle ligne si le tableau doit déjà être repris.

Service-Public rappelle que le diagnostic électricité vise les installations de plus de 15 ans lors de vente ou location, avec une logique de risque pour les personnes et les biens. Ce n’est pas un guide de pose, mais c’est un bon rappel : une installation ancienne doit être regardée avant d’être étendue.

Contrôles après pose

Le contrôle final se fait en deux temps : mécanique hors tension, électrique sous tension. Hors tension, la prise doit être stable, la plaque droite, la boîte fixe et les conducteurs non pincés. Sous tension, la prise doit délivrer la bonne tension, avec terre contrôlée et aucun échauffement.

Branchez une charge raisonnable pendant quelques minutes. Touchez la plaque avec prudence. Elle ne doit pas chauffer. Écoutez aussi. Une prise qui grésille doit être coupée immédiatement. Le grésillement est un défaut de contact, pas un bruit normal.

Dans les murs anciens, revenez parfois après quelques jours si le scellement ou l’enduit a travaillé. Une boîte peut prendre du jeu au séchage si le support était poussiéreux ou friable.

Erreurs fréquentes

La première erreur est esthétique : vouloir absolument encastrer. La deuxième est électrique : repiquer sans vérifier le circuit. La troisième est mécanique : compter sur le plâtre de rebouchage pour tenir la boîte.

La quatrième est de cacher un raccord. Toute connexion doit rester accessible dans une boîte prévue pour cela. Un domino perdu dans un mur, une gaine interrompue ou un raccord noyé derrière l’enduit transforme une petite pose en panne future.

• Creuser une pierre fragile pour cacher une prise qui aurait dû être en saillie.
• Fixer la boîte dans un support poussiéreux sans dépoussiérage.
• Faire passer un câble sans protection dans la maçonnerie.
• Réutiliser une ancienne terre non contrôlée.
• Fermer la plaque alors que le mécanisme force sur les fils.

Un mur en pierre impose de travailler plus lentement. Pas pour faire joli. Pour éviter de casser ce qui portait déjà mal, et pour laisser une prise qui supporte les branchements répétés.
