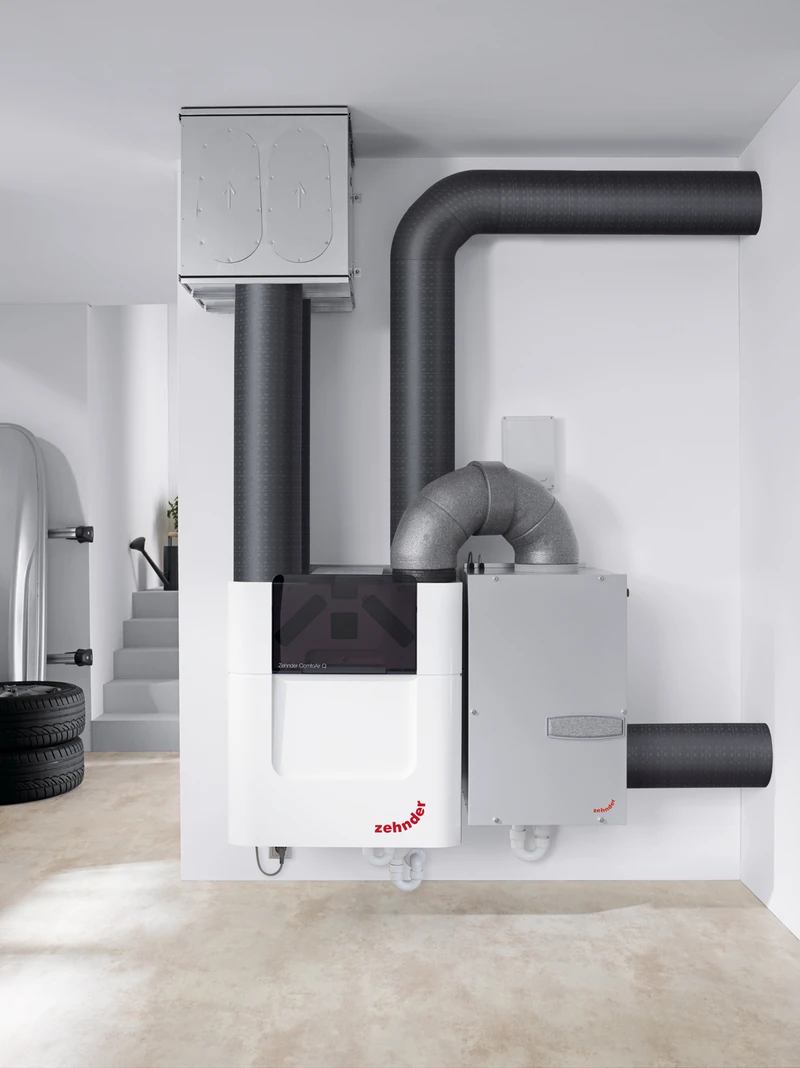

Condensation dans les gaines de VMC : solutions

Entendre un goutte-à-goutte régulier tomber de la bouche d’extraction de la salle de bains en plein mois de janvier est une mésaventure fréquente qui alerte immédiatement les occupants d’une maison.

En montant dans les combles pour inspecter l’installation, la surprise se transforme souvent en vive inquiétude : les gaines souples en plastique pendent lourdement entre les fermettes de charpente, déformées par des dizaines de litres d’eau stagnante prêtes à percer le plafond en plaques de plâtre.

Ce sinistre n’est pas le symptôme d’une tuile cassée ou d’une infiltration d’eau pluviale par le chapeau de toiture. Il s’agit d’une anomalie purement physique et thermique au sein du réseau aéraulique : la condensation massive de la vapeur d’eau extraite au contact des parois froides des conduits.

Lorsque l’air chaud, vicié et chargé d’humidité généré par les douches, les cuissons et le linge traverse un volume de combles glacials non isolés, la paroi du conduit fait office d’échangeur thermique involontaire.

Dès que la température de surface de la gaine chute sous le seuil critique du point de rosée, la vapeur d’eau se liquéfie instantanément sous forme de ruissellements abondants.

En tant qu’artisan électricien intervenant sur le dépannage et la rénovation des installations de ventilation, je constate chaque hiver l’ampleur des dégâts matériels causés par ces malfaçons.

Le tableau est éloquent : plafonds cloqués d’auréoles jaunâtres, laine de verre trempée perdant tout pouvoir isolant, charpentes bois attaquées par les champignons lignivores et moteurs de caisson grillés prématurément par surcharge aéraulique.

Dans ce guide technique complet, je vous décris en détail le mécanisme thermodynamique précis de cette condensation et les dangers encourus pour la structure du bâti et la sécurité électrique.

Je vous décris aussi les gestes d’urgence pour vidanger les poches d’eau accumulées sans inonder vos pièces de vie, ainsi que les règles professionnelles pour poser des gaines isolées de 50 mm et raccorder des pièges à condensats efficaces.

Le mécanisme physique : pourquoi l’eau s’accumule-t-elle dans les gaines ?

Pour comprendre comment des dizaines de litres d’eau liquide peuvent se former à l’intérieur d’un conduit destiné uniquement au transport de l’air, il est nécessaire d’examiner la thermodynamique de l’air humide et les échanges thermiques en toiture.

L’air extrait des pièces humides : une charge massive de vapeur d’eau

Dans un pavillon ou un appartement, les bouches d’extraction de la VMC aspirent en permanence l’air vicié des pièces techniques : salle d’eau, salle de bains, cuisine et cellier. Lorsqu’un occupant utilise la douche pendant une dizaine de minutes, le volume d’air de la pièce subit une brutale transformation hygrométrique :

• La température de l’air ambiant monte rapidement à 22 °C ou 24 °C.
• Le taux d’humidité relative grimpe en flèche entre 85 % et 100 %.
• Chaque mètre cube d’air ainsi extrait véhicule alors une masse d’eau invisible comprise entre 18 et 22 grammes de vapeur d’eau pure.

Ce flux d’air chaud et saturé est aspiré dans les gaines par la dépression du moto-ventilateur à une vitesse aéraulique de 2 à 4 mètres par seconde. Pour faire le bon choix d’équipement dès la conception, parcourez mon comparatif des meilleurs modèles de VMC et coûts cachés.

Le choc thermique violent dans les combles perdus

Dans l’écrasante majorité des pavillons construits ces quarante dernières années, le groupe d’extraction motorisé est installé dans les combles perdus non chauffés, suspendu directement sous la couverture en tuiles, ardoises ou bac acier.

Durant les mois d’hiver, lorsque la température extérieure oscille entre -5 °C et +5 °C, la température régnant sous les combles est sensiblement équivalente, les combles étant par définition ventilés et non isolés.

Si l’installateur a commis l’erreur d’employer de la gaine souple en PVC nue (film plastique simple sans isolant) :

1. La paroi en PVC très fine (moins d’un demi-millimètre) n’offre aucune résistance thermique (résistance thermique R quasiment égale à 0 m².K/W).
2. L’air glacial des combles refroidit instantanément la paroi extérieure et intérieure du tuyau plastique.
3. Dès que la paroi interne descend sous la température du point de rosée de l’air extrait (environ 16 °C à 19 °C pour un air de douche), l’air ne peut plus maintenir l’eau sous forme gazeuse.
4. L’eau gazeuse change d’état et se transforme en gouttelettes d’eau liquide ruisselant sur le film plastique intérieur.
5. Au fil des semaines, ce flux continu engendre l’accumulation de plusieurs dizaines de litres d’eau liquide qui coulent vers le point le plus bas du conduit.

Concrètement, une gaine nue traversant des combles à 0 °C voit sa paroi interne tomber autour de 3 °C. L’air extrait à 22 °C et près de 90 % d’humidité subit alors un choc thermique brutal : au contact du film plastique, la vapeur se liquéfie et les gouttelettes ruissellent vers le point bas du conduit.

Un réseau mal tendu retient une poche d’eau stagnante de 10 à 30 litres, suspendue au-dessus du plafond. À l’inverse, une gaine isolée de 50 mm, tendue avec une pente continue de 1 à 2 % vers le caisson ou un piège à condensats, évacue l’eau au fur et à mesure sans jamais former de ventre.

Les conséquences désastreuses d’une gaine VMC gorgée d’eau

L’apparition de poches d’eau dans un réseau de gaines ne constitue pas une simple curiosité technique sans gravité. C’est une pathologie lourde qui déclenche une chaîne de dégradations mécaniques, sanitaires et électriques sur le logement.

1. L’effet de siphon hydraulique et l’asphyxie du renouvellement d’air

Une gaine souple non armée posée sans tension rectiligne présente toujours des flèches naturelles entre les pannes de charpente. Lorsque les premières condensations se déposent dans ce creux :

• L’eau s’accumule et commence à réduire la section aéraulique utile de 80 mm ou 125 mm de diamètre.
• Le poids de l’eau étire le film plastique souple, augmentant la profondeur de la cuvette : un véritable siphon hydraulique obturant se met en place.
• Dès que la colonne d’eau atteint quelques centimètres de hauteur, la faible pression statique générée par le ventilateur (souvent de l’ordre de 80 à 150 Pascals) ne parvient plus à repousser la masse liquide.
• Le débit d’aspiration de la pièce tombe brutalement à zéro mètre cube par heure.
• La pièce humide n’étant plus balayée par l’air neuf, la vapeur d’eau stagne sur place : buée permanente sur les miroirs, moisissures noires sur les joints en silicone et décollement des peintures murales.

Pour appréhender les règles de dimensionnement et d’installation des réseaux conformes, découvrez mes conseils pour installer une VMC aux normes.

2. Le risque d’arrachement et d’effondrement des plafonds

L’eau liquide possède une masse considérable : 1 litre équivaut strictement à 1 kilogramme. Sur un réseau de ventilation défaillant, j’ai régulièrement extrait des poches d’eau pesant entre 15 et 35 kilogrammes, lovées directement sur le faux-plafond suspendu.

Une plaque de plâtre standard de type BA13 n’est pas dimensionnée pour supporter une telle charge ponctuelle, en particulier lorsqu’elle est humidifiée par capillarité. Le risque de rupture brutale du plafond en plâtre au-dessus d’une baignoire ou d’un meuble de cuisine est bien réel, entraînant un dégât des eaux destructeur et coûteux.

3. Destruction prématurée du moteur et courts-circuits électriques

Lorsque la pente de la gaine est dirigée vers le caisson de ventilation plutôt que vers la pièce basse, l’eau s’écoule par gravité directement dans le collecteur tournant et la volute de la turbine motorisée :

• Les roulements mécaniques du rotor se corrodent, générant un vrombissement anormal puis un grippage total de l’axe.
• L’eau liquide s’infiltre dans le compartiment des raccordements électriques sous 230 V, provoquant un courant de fuite à la terre qui déclenche l’interrupteur différentiel ou impose de comprendre pourquoi le disjoncteur ne se réarme pas sur le tableau.
• La roue à aubes asymétriquement alourdie par l’eau crée un balourd violent qui transmet des vibrations sonores insupportables à l’ossature bois de la maison. Pour remplacer un caisson endommagé, consultez mon analyse sur le remplacement de moteur de VMC par marque.

Le caisson de VMC et ses piquages de gaines

La bonne maîtrise des flux d’air et de la condensation commence dès le raccordement physique des tuyaux sur les piquages du groupe d’extraction.

1 Bord du piquage gris cylindrique en bas à gauche Bord du piquage gris cylindrique en bas à gauche 2 Collerette bleue du grand piquage d’aspiration Collerette bleue du grand piquage d’aspiration

Caisson de ventilation simple flux avec piquages d’aspiration calibrés

Le raccordement étanche et isolé sur chaque piquage évite les ponts thermiques à l’entrée du caisson.

1. 1 Bord du piquage gris cylindrique en bas à gauche
2. 2 Collerette bleue du grand piquage d’aspiration

Comme l’illustre ce groupe de ventilation résidentiel, les piquages circulaires en polymère doivent recevoir des conduits parfaitement ajustés.

Si la gaine isolée n’est pas serrée de façon hermétique avec un collier en inox ou un ruban adhésif toilé en aluminium, un appel d’air parasite s’infiltre à l’entrée du caisson, créant un pont thermique localisé qui condense en surface.

Pour comparer les équipements phares du marché, consultez mon comparatif Aldes ou Atlantic pour votre VMC et ma sélection complète sur la gamme de ventilation Atlantic.

Les 4 solutions techniques pour éliminer définitivement la condensation

Résoudre ce dysfonctionnement de manière définitive exige de traiter la source du problème par des mesures thermiques et géométriques rigoureuses.

Solution 1 : Poser des gaines isolées avec 50 mm de laine de verre

Le calorifugeage des conduits constitue la règle d’or absolue imposée par le DTU 68.3 pour toute portion de réseau cheminant en zone non isolée :

• Une gaine isolée professionnelle intègre un conduit intérieur spiralé en aluminium/polyester, un matelas épais de 50 mm de laine de verre haute densité, et une enveloppe extérieure pare-vapeur en polyéthylène renforcé.
• Grâce à cette résistance thermique (R supérieur à 1,2 m².K/W), la paroi intérieure en contact avec l’air humide reste en permanence à une température supérieure au point de rosée, neutralisant totalement le risque de liquéfaction.
• Attention au serrage : Il ne faut jamais écraser le matelas de laine minérale lors de l’arrimage sur la charpente. Un isolant comprimé de moitié perd instantanément les deux tiers de son pouvoir isolant, recréant une zone de condensation linéaire.

Solution 2 : Assurer une pente continue et supprimer tout point bas

La géométrie du tracé aéraulique dans les combles est aussi déterminante que la qualité de l’isolant :

• Les gaines doivent suivre une ligne tendue la plus directe possible entre la bouche d’extraction et le caisson, en évitant les méandres et les boucles de rabotage.
• Le conduit doit être parfaitement tendu lors de la pose : les spires compressées en accordéon retiennent l’eau interstitielle et augmentent inutilement les pertes de charge aérauliques.
• Maintenez une pente régulière d’au moins 1 % à 2 % dirigée soit vers la bouche si les condensats résiduels peuvent s’y évaporer sans gouttelettes, soit vers un té de purge dédié.
• Les conduits doivent être suspendus tous les 1,20 mètre maximum à l’aide de feuillards perforés plastifiés ou de sangles textiles larges en nylon de 30 à 50 mm de largeur, proscrivant formellement l’usage de fils métalliques tranchants.

Le piège à condensats : la sécurité pour réseaux complexes

Lorsque l’architecture des combles ou la présence de poutres massives impose une traversée basse inévitable, l’intercalation d’un piège à condensats avec purge gravitaire est indispensable.

1 Té de raccordement aéraulique Té de raccordement aéraulique 2 Embout d’évacuation d’eau Embout d’évacuation d’eau

Raccord collecteur de condensats avec manchon d’évacuation gravitaire

Le piège à eau intercepte les ruissellements liquides et les draine en continu hors du circuit d’air.

1. 1 Té de raccordement aéraulique
2. 2 Embout d’évacuation d’eau

Comme le montre ce raccord collecteur de condensats, le dispositif s’insère directement en ligne sur le conduit au creux du point bas calculé.

Les gouttes d’eau ruisselant le long de la paroi interne glissent dans la gorge de recueillement et s’écoulent par une tétine vers un tuyau souple transparent en PVC cristal (diamètre 12 à 16 mm) relié au réseau d’évacuation des eaux usées.

Règle d’installation capitale : Ce tuyau de vidange doit obligatoirement comporter une boucle formant un siphon avec une garde d’eau minimale de 50 mm.

En l’absence de garde d’eau, la forte dépression générée par le moto-ventilateur aspire l’air vicié et les odeurs nauséabondes directement depuis les canalisations d’assainissement de la maison. Pour planifier les opérations régulières de nettoyage et contrôle, informez-vous sur les tarifs et fréquences d’entretien de VMC.

Comparatif des types de conduits pour réseau VMC résidentiel

Les caractéristiques mécaniques et thermiques des gaines disponibles sur le marché diffèrent considérablement :

Pour explorer les différences de fonctionnement entre les technologies autoréglables et hygroréglables qui régulent les flux selon le taux de vapeur d’eau ambiant, consultez mon analyse sur la différence entre VMC hygro A et hygro B.

La bouche d’extraction : zone visible des désordres d’eau

Lorsque la condensation dans les gaines n’est pas traitée dans les combles, c’est au niveau de la bouche d’extraction que le problème apparaît aux yeux des occupants.

1 Grille à lamelles horizontales Grille à lamelles horizontales 2 Registre central ajustable Registre central ajustable

Bouche d’extraction hygroréglable

C’est autour de la manchette de fixation que l’eau accumulée dans la gaine finit par suinter et marquer le plafond.

1. 1 Grille à lamelles horizontales
2. 2 Registre central ajustable

Comme l’illustre cette bouche d’extraction au plafond, un suintement continu ne doit jamais être pris à la légère en se contentant de poser une coupelle en dessous. L’eau stagnante imbibe le parement en plâtre, dégrade les bandes calicot et détruit les finitions décoratives.

Pour vérifier l’adéquation de vos terminaux et maintenir des débits de ventilation conformes aux règles de l’art, consultez mon inventaire des bouches de VMC et compatibilités de marques ainsi que le recueil des pièces détachées de VMC par fabricant.

Le piège redoutable des graisses de cuisine mélangées à la condensation

Dans la gaine d’extraction de la cuisine, un phénomène encore plus insidieux et dangereux se produit lorsque le conduit n’est pas correctement isolé :

• L’air extrait au-dessus des plans de cuisson contient non seulement de la vapeur d’eau bouillante, mais également des micro-particules de graisses alimentaires en suspension.
• Lorsque cette vapeur chaude rencontre la paroi glaciale de la gaine dans les combles, l’eau condense tandis que les matières grasses figent instantanément au contact du film plastique refroidi.
• Au fil des mois, ce mélange forme une boue jaunâtre semi-liquide, acide et particulièrement collante qui tapisse l’intérieur du conduit.
• Cette boue grasse colmate les ondulations de la gaine, dégage une odeur rance désagréable et représente une charge calorifique hautement inflammable en cas de départ de feu accidentel sur la plaque de cuisson.
• Il est strictement obligatoire de calorifuger la gaine cuisine en diamètre 125 mm avec 50 mm d’isolant et de privilégier un conduit intérieur rigide ou semi-rigide lisse facilement démontable et nettoyable.

La traversée de toiture et le conduit de rejet vertical : un point névralgique

Le réseau d’aspiration n’est pas le seul tronçon vulnérable à la condensation : le conduit de rejet d’air vicié reliant le caisson au chapeau de toiture subit des contraintes thermiques encore plus sévères.

Ce conduit vertical transporte la totalité des débits cumulés de la maison (cuisine, salle de bains et sanitaires), soit un volume continu d’air saturé à 100 % d’humidité relative. Lorsqu’il traverse l’espace libre des combles pour rejoindre la souche de toit :

• Si cette gaine de rejet (généralement en diamètre 160 mm ou 125 mm) n’est pas calorifugée avec 50 mm de laine minérale, l’air se refroidit brutalement au contact de la tuile à douille ou de la bavette en plomb.
• L’eau condensée sur les parois du chapeau de toiture ne s’évacue pas vers l’extérieur : elle ruisselle verticalement le long du tuyau et retombe directement au cœur de la turbine du moteur.
• Pour éliminer ce piège, il est impératif d’installer un chapeau de toiture aéraulique avec réceptacle de condensats intégré ou d’insérer une douille isolée à double paroi en polypropylène expansé, garantissant que l’air vicié soit expulsé au-delà de la ligne d’étanchéité sans reflux intérieur.

Protocole pas à pas pour vidanger une gaine pleine d’eau en sécurité

Si vous suspectez la présence de dizaines de litres d’eau dans une gaine affaissée de vos combles, n’essayez pas de la déboîter brusquement ou de la percer sans préparation sous peine d’inonder vos pièces de vie. Voici la méthode méthodique et sécurisée que j’applique lors de mes dépannages :
