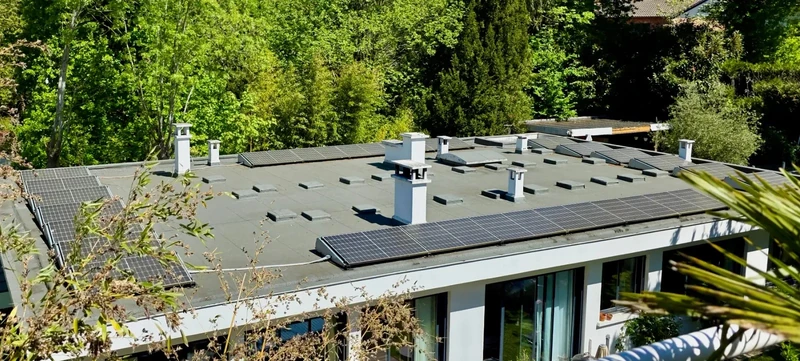

Recharger sa voiture avec des panneaux solaires

Le rêve de tout propriétaire de véhicule électrique est séduisant : brancher sa voiture sur sa borne domestique le matin et faire le plein d’énergie gratuitement grâce au soleil qui tape sur sa toiture, sans débourser le moindre centime auprès d’Enedis.

Sur le papier, l’équation semble limpide : la toiture produit des kilowattheures solaires propres, la batterie du véhicule les emmagasine, et vos déplacements quotidiens affichent un coût marginal nul.

Pourtant, dans la réalité de mes chantiers d’artisan électricien, le couplage entre une installation solaire photovoltaïque et une infrastructure de recharge (IRVE) se heurte à des lois physiques et normatives strictes que beaucoup de vendeurs de panneaux omettent de préciser.

Entre le seuil d’amorçage minimal de 6 ampères, l’intermittence des nuages, la chute de production hivernale et la puissance crête réellement requise, rouler au solaire demande une architecture technique maîtrisée.

Dans ce guide complet, je vous explique comment fonctionne réellement le pilotage d’une borne de recharge sur surplus photovoltaïque et les contraintes du protocole international IEC 61851-1.

J’y ajoute le dimensionnement de votre toiture (3, 6 ou 9 kWc), l’intérêt d’un tampon par batterie domestique et les règles de sécurité indispensables pour protéger votre tableau électrique.

La réalité physique du solaire : le verrou des 6 ampères (IEC 61851-1)

L’obstacle numéro un que découvrent les automobilistes non avertis réside dans une règle technique universelle : une voiture électrique ne peut pas charger à n’importe quelle puissance arbitrairement basse.

Contrairement à un chauffe-eau électrique ou à un radiateur dont la simple résistance thermique s’accommode d’un filet de courant de 200 ou 300 watts envoyé par un routeur solaire, le chargeur embarqué d’une voiture électrique est un convertisseur haute tension sophistiqué piloté par un calculateur numérique temps réel.

Pour garantir la sécurité des personnes et la stabilité des composants électroniques, la norme internationale IEC 61851-1 (qui régit la communication entre la borne et le véhicule via le câble de Type 2) impose un courant de charge plancher strictement fixé à 6 ampères.

Le mécanisme du signal PWM sur la broche Control Pilot

Le dialogue entre la borne murale et la voiture s’établit par un signal électrique analogique haute fréquence appelé signal PWM (Pulse Width Modulation) circulant sur la broche Control Pilot (CP) :

• La borne génère une onde carrée à une fréquence fixe de 1 000 hertz (1 kHz) sous une tension de base de 12 volts.
• Le rapport cyclique (la proportion de temps où le signal est à l’état haut par rapport à la période totale) indique au calculateur de la voiture l’intensité maximale autorisée.
• Selon la formule mathématique fixée par la norme IEC 61851-1, le courant admissible se calcule par la relation : Intensité (en ampères) = Rapport cyclique (%) x 0,6.
• La norme interdit formellement tout rapport cyclique inférieur à 10 % (soit 10 × 0,6 = 6 ampères).

Si la borne envoie un signal dont le rapport cyclique descend sous les 10 %, le véhicule considère que la session de recharge est suspendue ou interrompue pour cause d’énergie insuffisante.

Ce plancher technique a une conséquence directe et incontournable :

• En monophasé, tant que votre toiture ne génère pas au moins 1 380 watts de surplus net (une fois les appareils de la maison déduits), la voiture refuse purement et simplement de charger en 100 % solaire.
• En triphasé, la contrainte est encore plus sévère : il faut obligatoirement dégager plus de 4 140 watts de surplus pour que la charge puisse s’enclencher !

Si votre installation solaire ne produit que 800 watts de surplus par temps voilé, deux choix seulement s’offrent au système : soit la charge s’interrompt net, soit la borne compense les 600 watts manquants en les prélevant sur le réseau public Enedis au tarif réglementé de votre fournisseur.

1 Interrupteur différentiel Type B 30 mA Interrupteur différentiel Type B 30 mA 2 Levier de commande O.OFF du différentiel Levier de commande O.OFF du différentiel

Protection différentielle Type B

Le couplage solaire et borne de recharge exige une protection différentielle insensible aux composantes continues.

1. 1 Interrupteur différentiel Type B 30 mA
2. 2 Levier de commande O.OFF du différentiel

Pour comprendre pourquoi la protection des circuits de recharge requiert un appareillage spécifique face aux courants résiduels continus, consultez mon guide sur le différentiel de Type B.

Comment fonctionne une borne de recharge asservie au solaire ?

Pour transformer les excédents solaires en kilomètres d’autonomie sans gaspillage, brancher sa voiture sur une simple prise standard est totalement inadapté. Il faut impérativement recourir à une borne murale intelligente (wallbox) dotée d’une fonction de gestion dynamique de charge solaire (solar tracking).

Le rôle capital du compteur d’énergie ou tore de mesure

Pour qu’une borne sache à chaque seconde combien d’énergie solaire est disponible, elle doit être informée en temps réel du bilan énergétique du logement :

1. Une pince ampèremétrique de mesure (tore) ou un compteur d’énergie modulaire dédié est installé dans le tableau électrique principal, juste sous le disjoncteur général Enedis.
2. Ce capteur mesure en continu le sens et la valeur du flux d’énergie :
   • Si du courant part vers la rue, l’habitation est en situation de surplus photovoltaïque (injection).
   • Si du courant entre depuis la rue, l’habitation est en situation d’importation réseau.
3. L’information est transmise à la borne de recharge par une liaison filaire (câble de téléreport TIC ou bus de communication RS485 blindé) ou par protocole radio Wi-Fi/Ethernet.
4. Le microprocesseur de la borne ajuste instantanément le signal PWM envoyé à la voiture pour faire varier le courant de charge entre 6 A et 32 A par pas de 1 ampère.

Si le lave-linge de la buanderie se met à chauffer son eau (consommation subite de 2 000 watts), la borne réduit immédiatement l’intensité envoyée à la batterie de la voiture pour ne pas soutirer d’électricité payante sur le réseau.

Dès que le lave-linge s’arrête, la borne remonte automatiquement le courant de charge pour absorber l’intégralité du surplus solaire.

Pour approfondir le principe de cette régulation en temps réel sur le tableau, parcourez mon article sur le délesteur de borne de recharge et son fonctionnement.

Les trois modes d’exploitation d’une borne solaire

Les bornes communicantes leaders du marché (comme la Wallbox Pulsar Plus équipée du Power Meter, la borne Zappi de myenergi ou les gammes Hager Witty) proposent systématiquement trois modes de fonctionnement configurables depuis une application pour smartphone :

1. Mode 100 % Solaire (Zéro réseau) : la borne n’autorise la recharge que lorsque le surplus de toiture franchit le cap des 6 A (1,4 kW). Si la production tombe en dessous de ce seuil pendant plus de quelques minutes (passage d’un banc de nuages épais), la charge se met automatiquement en pause. C’est le mode de la gratuité absolue, idéal si votre voiture reste stationnée dans votre cour toute la journée.
2. Mode Éco / Hybride (Solaire prioritaire + complément réseau) : la borne maintient une charge continue au minimum syndical de 6 A pour ne pas stresser le véhicule, en utilisant la totalité du surplus solaire disponible et en complétant le manque éventuel sur le réseau Enedis. Dès que le soleil brille généreusement, la borne accélère la cadence jusqu’à 16 A ou 32 A.
3. Mode Boost / Rapide : la charge s’effectue à la puissance nominale maximale de la borne (7,4 kW en monophasé ou 11 à 22 kW en triphasé), sans tenir compte de la météo. Ce mode est réservé aux départs imprévus où vous devez récupérer 150 km d’autonomie en deux heures.

1 Cellule photovoltaïque sombre avec grille de busbars métalliques Cellule photovoltaïque sombre avec grille de busbars métalliques 2 Rail métallique de fixation à la base du panneau solaire central Rail métallique de fixation à la base du panneau solaire central

Modules photovoltaïques en toiture

La surface et l’orientation des capteurs solaires déterminent la puissance de surplus disponible pour le véhicule.

1. 1 Cellule photovoltaïque sombre avec grille de busbars métalliques
2. 2 Rail métallique de fixation à la base du panneau solaire central

Pour comprendre le cadre contractuel et administratif global de ces installations de production, consultez mon dossier sur l’autoconsommation solaire et le raccordement Enedis.

Quelle puissance de panneaux solaires faut-il installer (3, 6 ou 9 kWc) ?

L’erreur la plus fréquente des acquéreurs de voiture électrique est d’imaginer qu’un kit solaire modeste de 1 ou 2 panneaux posés sur un abri de jardin (soit 400 à 800 Wc) permettra d’alimenter leur Tesla, leur Peugeot e-208 ou leur Renault Mégane E-Tech.

Comme nous l’avons vu, il est physiquement impossible de démarrer une charge en dessous de 1 400 watts. Analysons la réalité des puissances crêtes de toiture :

1. Installation de 3 kWc (environ 6 à 8 panneaux solaires)

Une toiture équipée de 3 kWc représente le standard des maisons individuelles françaises :

• En plein été à midi par ciel dégagé : l’installation produit environ 2 400 à 2 600 watts réels. Une fois le talon de consommation du foyer déduit (réfrigérateur, box, veilles, soit environ 300 à 500 W), il reste un surplus net de 1 900 à 2 100 watts.
• Ce surplus permet de charger à environ 8 à 9 ampères, injectant environ 2 kWh par heure dans la batterie de traction. En laissant la voiture branchée entre 11h et 16h, vous récupérez environ 10 à 12 kWh, soit l’équivalent de 60 à 80 kilomètres d’autonomie quotidienne.
• En mi-saison (avril ou octobre) : la production plafonne à 1 500 W, ce qui ne permet une charge solaire que durant deux à trois heures au zénith.
• En hiver (décembre et janvier) : la production quotidienne moyenne tombe à 2 ou 3 kWh sur toute la journée, avec des pointes de puissance qui ne dépassent que très rarement 600 à 800 W. Recharger en 100 % solaire est alors totalement impossible avec 3 kWc.

2. Installation de 6 kWc (environ 12 à 15 panneaux solaires)

Le dimensionnement à 6 kWc constitue le véritable équilibre pour un foyer possédant un véhicule électrique roulant 40 à 60 km par jour :

• Le surplus estival dépasse couramment 4 500 watts, autorisant une recharge solaire soutenue à 16 A ou 20 A (soit 3,7 à 4,6 kW).
• La voiture récupère 25 à 30 kWh d’électricité solaire par journée ensoleillée, soit 150 à 200 km d’autonomie.
• De mars à octobre, la fenêtre de charge quotidienne s’élargit considérablement, s’étendant de 9h30 le matin à 17h30 le soir.

3. Installation de 9 kWc (en monophasé ou triphasé)

Avec 9 kWc, le surplus atteint 6 500 à 7 000 watts, permettant d’exploiter la pleine puissance d’une borne monophasée de 7,4 kW (32 A) en pur solaire durant les meilleures heures de la journée.

Même en hiver par ciel lumineux, le surplus de 2 à 3 kW permet encore d’enclencher la charge solaire à 6 ou 10 A durant quelques heures de mi-journée.

Le stockage intermédiaire par batterie stationnaire domestique

Pour les actifs qui utilisent leur véhicule pour se rendre au travail en semaine, la voiture est absente de la maison précisément durant les heures où le soleil produit le plus d’énergie (entre 9h et 17h).

Une solution technologique performante consiste à adjoindre à l’installation photovoltaïque une batterie stationnaire de stockage domestique (technologie lithium fer phosphate LiFePO4, capacités de 5 à 15 kWh, telles que les solutions Enphase IQ Battery, Huawei Luna ou Tesla Powerwall) :

1. Durant la journée, le surplus de toiture est envoyé vers la batterie fixe pour la remplir à 100 %.
2. Lorsque vous rentrez du travail en fin d’après-midi vers 18h ou 19h, la borne de recharge puise en priorité dans la batterie de stockage domestique pour alimenter votre véhicule électrique à la tombée de la nuit.

Le rendement global de la chaîne de stockage

Il convient néanmoins d’intégrer une réalité énergétique incontournable : la perte de rendement en cascade :

• La conversion du courant continu des panneaux vers la batterie stationnaire affiche un rendement moyen de 92 à 95 %.
• La restitution de la batterie domestique vers l’onduleur et la borne entraîne une nouvelle perte de 5 à 8 %.
• Enfin, le chargeur embarqué du véhicule (conversion AC vers DC) dissipe environ 8 à 12 % sous forme de chaleur.
• Le rendement total de la chaîne solaire -> batterie domestique -> batterie de voiture s’établit ainsi autour de 78 à 82 %.

Cette solution reste néanmoins très avantageuse économiquement par rapport à l’achat d’électricité sur le réseau en période de pointe tarifaire.

1 Trappe et connecteur de recharge Type 2 Trappe et connecteur de recharge Type 2 2 Câble noir de recharge reliant la borne à la voiture Câble noir de recharge reliant la borne à la voiture

Véhicule électrique en charge

La prise de recharge absorbe la puissance régulée transmise par l’infrastructure en fonction des disponibilités.

1. 1 Trappe et connecteur de recharge Type 2
2. 2 Câble noir de recharge reliant la borne à la voiture

Pour explorer les perspectives d’avenir où la batterie de votre voiture pourra à l’inverse renvoyer son énergie vers la maison lors des pointes de consommation du soir, lisez mon dossier sur la borne V2G et l’alimentation de la maison.

Les règles d’or de l’électricien IRVE pour sécuriser l’installation

L’installation d’une borne de recharge raccordée à un tableau électrique domestique n’est pas un bricolage ordinaire.

La recharge d’une voiture électrique représente la charge la plus lourde et la plus continue qu’une habitation puisse connaître : soutirer 16 à 32 ampères pendant 4 à 8 heures d’affilée met les connexions électriques à rude épreuve.

1. La qualification obligatoire IRVE (Décret n° 2017-26)

En France, la législation est formelle : selon le décret n° 2017-26 du 12 janvier 2017, l’installation de tout point de recharge d’une puissance supérieure à 3,7 kW (16 A) doit impérativement être réalisée par un électricien titulaire de la mention IRVE (Infrastructures de Recharge de Véhicules Électriques).

Cette mention est délivrée par un organisme certificateur agréé (Qualifelec ou AFNOR).

Cette obligation n’est pas une simple formalité administrative :

• Si vous installez vous-même une borne de 7,4 kW ou si vous faites appel à un artisan non certifié IRVE, votre compagnie d’assurance refusera d’indemniser les dégâts en cas d’incendie de tableau.
• Les fabricants de bornes refusent d’appliquer la garantie constructeur en cas de panne matérielle sans attestation de mise en service IRVE.
• Vous perdez l’accès au crédit d’impôt de 500 € par point de recharge ainsi qu’au taux de TVA réduite à 5,5 %.

2. Le dimensionnement rigoureux de la ligne d’alimentation

Pour raccorder la borne depuis le tableau électrique principal :

• Circuit strictement dédié : la ligne ne doit comporter aucun autre récepteur, aucune prise et aucun luminaire intermédiaire.
• Section des câbles : la section minimale imposée par la norme NF C 15-100 pour une borne de 7,4 kW (32 A) est de 3G10 mm² en cuivre (voire 3G16 mm² si la distance entre le tableau et la borne dépasse 25 mètres pour limiter la chute de tension à moins de 2 %).
• Protection disjoncteur : un disjoncteur magnétothermique de 40 A courbe C dédié à la borne.
• Protection différentielle : un interrupteur ou disjoncteur différentiel 30 mA de type A ou F en monophasé, obligatoirement couplé à un dispositif de déclenchement à émission de courant (bobine MX) asservi au contact auxiliaire de la borne pour couper l’alimentation en cas de collage mécanique des relais de puissance.

3. La mesure de la prise de terre

La sécurité de la recharge repose sur une mise à la terre irréprochable. La norme NF C 15-100 fixe la valeur maximale de la résistance de terre à 100 ohms.

Cependant, de nombreux véhicules électriques intègrent des contrôleurs d’isolement extrêmement sévères : une Renault Zoe ou une Smart EQ refusera catégoriquement de charger si votre prise de terre dépasse 40 à 50 ohms.

Lors de la mise en service de votre borne solaire, l’électricien mesure impérativement la résistance exacte de votre boucle de terre avec un tellurohmètre calibré.

4. Bilan financier et rentabilité réelle sur 100 000 km

Pour mesurer la rentabilité d’une recharge solaire, prenons le cas concret d’un automobiliste parcourant 15 000 kilomètres par an avec une voiture consommant en moyenne 17 kWh aux 100 km, soit un besoin énergétique annuel de 2 550 kWh :

• Sur le réseau public au tarif bleu de base (0,2516 €/kWh) : la dépense annuelle en électricité s’élève à 641 €.
• Sur le réseau public en heures creuses (0,1828 €/kWh) : la facture s’établit à 466 €.
• En autoconsommation solaire directe : le coût marginal de l’électricité solaire produite sur une toiture amortie est de 0 €, ou représente un manque à gagner de revente EDF OA de 0,13 €/kWh, soit un coût réel de 331 € par an.
• Comparé à un véhicule essence équivalent consommant 7 litres aux 100 km à 1,90 € le litre (soit 1 995 € de carburant par an), le conducteur économise plus de 1 600 € chaque année en rechargeant son véhicule à l’énergie solaire.

Si votre disjoncteur saute dès le branchement du véhicule ou lors du passage en mode solaire, appliquez les contrôles recommandés dans mon guide sur le disjoncteur qui ne se réarme pas.

En cas de doute sur la conformité générale de vos protections électriques de tête, parcourez ma synthèse sur le coût d’une mise aux normes électrique.

Enfin, pour vous assurer que votre installation existante peut accueillir sans péril une borne et des panneaux photovoltaïques, faites réaliser un diagnostic électrique des défauts courants dans le cadre d’un projet de mise en sécurité ou mise aux normes.
